典型零件的加工工艺分析案例
实例. 以图A-54所示的平面槽形凸轮为例分析其数控铣削加工工艺。
图A-54 平面槽型凸轮简图
案例分析：
平面凸轮零件是数控铣削加工中常用的零件之一，基轮廓曲线组成不外乎直线—曲线、圆弧—圆弧、圆弧—非圆曲线及非圆曲线等几种。所用数控机床多为两轴以上联动的数控铣床，加工工艺过程也大同小异。
1. 零件图纸工艺分析
图样分析要紧分析凸轮轮廓形状、尺寸和技术要求、定位基准及毛坯等。
本例零件是一种平面槽行凸轮，其轮廓由圆弧HA、BC、DE、FG和直线AB、HG以及过渡圆弧CD、EF所组成，需要两轴联动的数控机床。材料为铸铁、切削加工性较好。
该零件在数控铣削加工前，工件是一个通过加工、含有两个基准孔直径为φ280mm、厚度为18mm的圆盘。圆盘底面A及φ35G7和φ12H7两孔可用作定位基准，无需另作工艺孔定位。
凸轮槽组成几何元素之前关系清晰，条件充分，编辑时所需基点坐标专门容易求得。
凸轮槽内外轮廓面对A面有垂直度要求，只要提升装夹度，使A面与铣刀轴线垂直，即可保证：φ35G7对A面的垂直度要求由前面的工序保证。
2. 确定装夹方案
一样大型凸轮可用等高垫块垫在工作台上，然后用压板螺栓在凸轮的孔上压紧。外轮廓平面盘形凸轮的垫板要小于凸轮的轮廓尺寸，不与铣刀发生干涉。对小型凸轮，一样用心轴定位，压紧即可。
按照图A-54所示凸轮的结构特点，采纳“一面两孔”定位，设计一“一面两销”专用夹具。用一块320mm×320mm×40mm的垫块，在垫块上分别精镗φ35mm及φ12mm两个定位销孔的中心连接线与机床的x轴平行，垫块的平面要保证与工作台面平行，并用百分表检查。
图A-55为本例凸轮零件的装夹方案示意图。采纳双螺母夹紧，提升装夹刚性，防止铣削时因螺母松动引起的振动。
图A-55凸轮装夹示意图
3. 确定进给路线
进给路线包括平面内进给和深度进给两部分路线。对平面内进给，对外凸轮廓从切线方向切入，对内凹轮廓从过渡圆弧切入。在两轴联动的数控铣床上，对铣削平面槽形凸轮，深度进给有两种方法：一种是xz（或yz）平面来回铣削逐步进刀到即定深度；另一种方法是先打一个工艺孔，然后从工艺孔进刀到即定深度。
本例进刀点选在（150，0），刀具在y+15之间来回运动，逐步加深铣削深度，当达到即定深度后，刀具在xy平面内运动，铣削凸轮轮廓。为保证凸轮的工件表面有较好的表面质量，采纳顺铣方式，即从（150，0）开始，对外凸轮廓，按顺时针方向铣削，对内凸轮廓按逆时针方向铣削，图A -56所示为铣刀在水平面的切入进给路线。
图A-56 平面槽形凸轮的切入进给路线
4. 选择刀具及切削用量
铣刀材料和几何参数要紧按照零件材料切削加工性、工件表面几何形状和尺寸大小不一选择；切削用量则依据零件材料特点、刀具性能及加工
精度。通常为提升切削效率要尽量选用大直径的铣刀；侧吃刀量取刀具直径三分之一到二分之一，背吃刀量应大于冷硬层厚度；切削速度和进给速度应通过实验来选取效率和刀具寿命的综合最佳值。精铣时切削速度应高一些。
本例零件材料（铸铁）属于一样材料，选用φ18mm硬质合金立铣刀，主轴转速取150～235r/min，进给速度取30～60mm/min。槽深14mm，铣削余量分三次完成，第一次背吃刀量8mm，第二次背吃刀量5mm，剩下的1 mm随同精铣一起完成。凸轮槽两测面各留0.5～0.7mm精铣余量。在第二次进给完成之后，检测零件几何尺寸，依据检测结果决定进刀深度和刀具半径偏置量，最后分别对凸轮槽两测面精铣一次，达到图样要求的尺寸。
典型零件的加工工艺分析案例 实例. 以图A-54所示的平面槽形凸轮为例分析其数控铣削加工工艺。 图A-54 平面槽型凸轮简图 案例分析： 平面凸轮零件是数控铣削加工中常用的零件之一，基轮廓曲线组成不外乎直线—曲线、圆弧—圆弧、圆弧—非圆曲线及非圆曲线等几种。所用数控机床多为两轴以上联动的数控铣床，加工工艺过程也大同小异。 1. 零件图纸工艺分析 图样分析要紧分析凸轮轮廓形状、尺寸和技术要求、定位基准及毛坯等。 本例零件是一种平面槽行凸轮，其轮廓由圆弧HA、BC、DE、FG和直线AB、HG以及过渡圆弧CD、EF所组成，需要两轴联动的数控机床。材料为铸铁、切削加工性较好。 该零件在数控铣削加工前，工件是一个通过加工、含有两个基准孔直径为φ280mm、厚度为18mm的圆盘。圆盘底面A及φ35G7和φ12H7两孔可用作定位基准，无需另作工艺孔定位。 凸轮槽组成几何元素之前关系清晰，条件充分，编辑时所需基点坐标专门容易求得。 凸轮槽内外轮廓面对A面有垂直度要求，只要提升装夹度，使A面与铣刀轴线垂直，即可保证：φ35G7对A面的垂直度要求由前面的工序保证。 2. 确定装夹方案
一样大型凸轮可用等高垫块垫在工作台上，然后用压板螺栓在凸轮的孔上压紧。外轮廓平面盘形凸轮的垫板要小于凸轮的轮廓尺寸，不与铣刀发生干涉。对小型凸轮，一样用心轴定位，压紧即可。 按照图A-54所示凸轮的结构特点，采纳“一面两孔”定位，设计一“一面两销”专用夹具。用一块320mm×320mm×40mm的垫块，在垫块上分别精镗φ35mm及φ12mm两个定位销孔的中心连接线与机床的x轴平行，垫块的平面要保证与工作台面平行，并用百分表检查。 图A-55为本例凸轮零件的装夹方案示意图。采纳双螺母夹紧，提升装夹刚性，防止铣削时因螺母松动引起的振动。 图A-55凸轮装夹示意图 3. 确定进给路线 进给路线包括平面内进给和深度进给两部分路线。对平面内进给，对外凸轮廓从切线方向切入，对内凹轮廓从过渡圆弧切入。在两轴联动的数控铣床上，对铣削平面槽形凸轮，深度进给有两种方法：一种是xz（或yz）平面来回铣削逐步进刀到即定深度；另一种方法是先打一个工艺孔，然后从工艺孔进刀到即定深度。 本例进刀点选在（150，0），刀具在y+15之间来回运动，逐步加深铣削深度，当达到即定深度后，刀具在xy平面内运动，铣削凸轮轮廓。为保证凸轮的工件表面有较好的表面质量，采纳顺铣方式，即从（150，0）开始，对外凸轮廓，按顺时针方向铣削，对内凸轮廓按逆时针方向铣削，图A -56所示为铣刀在水平面的切入进给路线。 图A-56 平面槽形凸轮的切入进给路线 4. 选择刀具及切削用量 铣刀材料和几何参数要紧按照零件材料切削加工性、工件表面几何形状和尺寸大小不一选择；切削用量则依据零件材料特点、刀具性能及加工
典型零件加工工艺 生产实际中，零件的结构千差万不，但其差不多几何构成不外是外圆、内孔、平面、螺纹、齿面、曲面等。专门少有零件是由单一典型表面所构成，往往是由一些典型表面复合而成，其加工方法较单一典型表面加工复杂，是典型表面加工方法的综合应用。下面介绍轴类零件、箱体类和齿轮零件的典型加工工艺。 第一节轴类零件的加工 一、轴类零件的分类、技术要求 轴是机械加工中常见的典型零件之一。它在机械中要紧用于支承齿轮、带轮、凸轮以及连杆等传动件，以传递扭矩。按结构形式不同，轴能够分为阶梯轴、锥度心轴、光轴、空心轴、曲轴、凸轮轴、偏心轴、各种丝杠等如图6-1，其中阶梯传动轴应用较广，其加工工艺能较全面地反映轴类零件的加工规律和共性。 按照轴类零件的功用和工作条件，其技术要求要紧在以下方面： ⑴尺寸精度轴类零件的要紧表面常为两类：一类是与轴承的内圈配合的外圆轴颈，即支承轴颈，用于确定轴的位置并支承轴，尺寸精度要求较高，通常为IT 5~IT7；另一类为与各类传动件配合的轴颈，即配合轴颈，其精度稍低，常为IT6~IT9。 ⑵几何形状精度要紧指轴颈表面、外圆锥面、锥孔等重要表面的圆度、圆柱度。其误差一样应限制在尺寸公差范畴内，关于周密轴，需在零件图上另行规定其几何形状精度。
⑶相互位置精度包括内、外表面、重要轴面的同轴度、圆的径向跳动、重要端面对轴心线的垂直度、端面间的平行度等。 ⑷表面粗糙度轴的加工表面都有粗糙度的要求，一样按照加工的可能性和经济性来确定。支承轴颈常为0.2~1.6μm，传动件配合轴颈为0.4~3. 2μm。 ⑸其他热处理、倒角、倒棱及外观修饰等要求。 二、轴类零件的材料、毛坯及热处理 1．轴类零件的材料 ⑴轴类零件材料常用45钢，精度较高的轴可选用40Cr、轴承钢GCr 15、弹簧钢65Mn，也可选用球墨铸铁；对高速、重载的轴，选用20CrMn Ti、20Mn2B、20Cr等低碳合金钢或38CrMoAl氮化钢。 ⑵轴类毛坯常用圆棒料和锻件；大型轴或结构复杂的轴采纳铸件。毛坯通过加热锻造后，可使金属内部纤维组织沿表面平均分布，获得较高的抗拉、抗弯及抗扭强度。 2．轴类零件的热处理 锻造毛坯在加工前，均需安排正火或退火处理，使钢材内部晶粒细化，排除锻造应力，降低材料硬度，改善切削加工性能。 调质一样安排在粗车之后、半精车之前，以获得良好的物理力学性能。 表面淬火一样安排在精加工之前，如此能够纠正因淬火引起的局部变形。 精度要求高的轴，在局部淬火或粗磨之后，还需进行低温时效处理。 三、轴类零件的安装方式 轴类零件的安装方式要紧有以下三种。 1．采纳两中心孔定位装夹 一样以重要的外圆面作为粗基准定位，加工出中心孔，再以轴两端的中心孔为定位精基准；尽可能做到基准统一、基准重合、互为基准，并实现一次安装加工多个表面。中心孔是工件加工统一的定位基准和检验基准，它自身质量专门重要，其预备工作也相对复杂，常常以支承轴颈定位，车（钻）中心锥孔；再以中心孔定位，精车外圆；以外圆定位，粗磨锥孔；

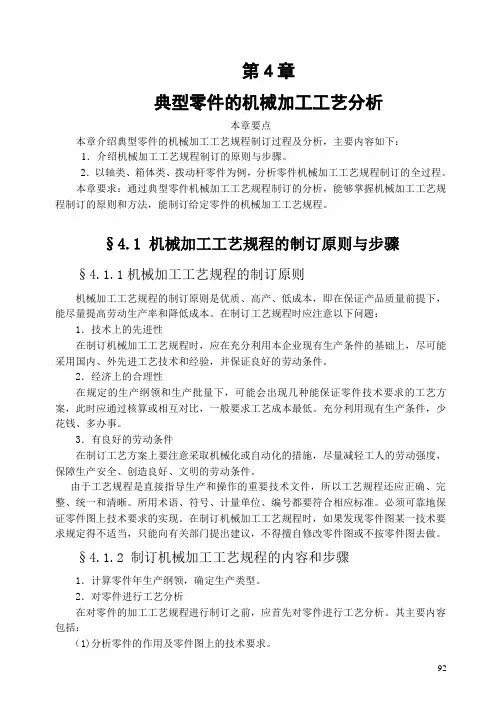

第4章典型零件的机械加工工艺分析 本章要点 本章介绍典型零件的机械加工工艺规程制订过程及分析，主要内容如下：1．介绍机械加工工艺规程制订的原则与步骤。 2．以轴类、箱体类、拨动杆零件为例，分析零件机械加工工艺规程制订的全过程。 本章要求：通过典型零件机械加工工艺规程制订的分析，能够掌握机械加工工艺规程制订的原则和方法，能制订给定零件的机械加工工艺规程。 §机械加工工艺规程的制订原则与步骤 §机械加工工艺规程的制订原则 机械加工工艺规程的制订原则是优质、高产、低成本，即在保证产品质量前提下，能尽量提高劳动生产率和降低成本。在制订工艺规程时应注意以下问题： 1．技术上的先进性 在制订机械加工工艺规程时，应在充分利用本企业现有生产条件的基础上，尽可能采用国内、外先进工艺技术和经验，并保证良好的劳动条件。 2．经济上的合理性 在规定的生产纲领和生产批量下，可能会出现几种能保证零件技术要求的工艺方案，此时应通过核算或相互对比，一般要求工艺成本最低。充分利用现有生产条件，少花钱、多办事。 3．有良好的劳动条件 在制订工艺方案上要注意采取机械化或自动化的措施，尽量减轻工人的劳动强度，保障生产安全、创造良好、文明的劳动条件。 由于工艺规程是直接指导生产和操作的重要技术文件，所以工艺规程还应正确、完整、统一和清晰。所用术语、符号、计量单位、编号都要符合相应标准。必须可靠地保证零件图上技术要求的实现。在制订机械加工工艺规程时，如果发现零件图某一技术要求规定得不适当，只能向有关部门提出建议，不得擅自修改零件图或不按零件图去做。 §制订机械加工工艺规程的内容和步骤 1．计算零件年生产纲领，确定生产类型。 2．对零件进行工艺分析 在对零件的加工工艺规程进行制订之前，应首先对零件进行工艺分析。其主要内容包括： （1)分析零件的作用及零件图上的技术要求。
