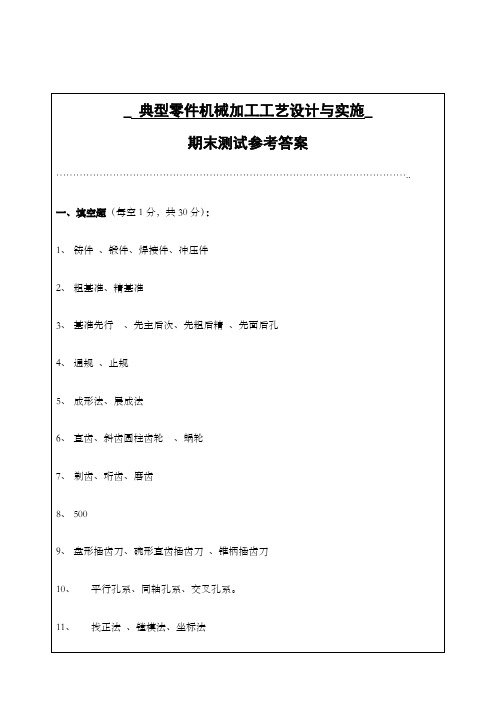

典型零件机械加工工艺设计与实施
期末测试参考答案
一、填空题（每空1分，共30分）：
1、铸件、锻件、焊接件、冲压件
2、粗基准、精基准
3、基准先行、先主后次、先粗后精、先面后孔
4、通规、止规
5、成形法、展成法
6、直齿、斜齿圆柱齿轮、蜗轮
7、弟y齿、珩齿、磨齿
8 500
9、盘形插齿刀、碗形直齿插齿刀、锥柄插齿刀
10、平行孔系、同轴孔系、交叉孔系。
11
找正法、镗模法、坐标法、
、选择题（每小题5分，共10 分）
工床身时，导轨面的实际切除量要尽可能地小而均匀，故应选导轨面作粗基准加工床身底面，然后再以加工过的床身底面作精基准加工导轨面，此时从导轨面上去除的加工余量可较小而均匀。
3、试述单刃镗刀镗削具有以下特点。
答：单刃镗刀镗削具有以下特点
镗削的适应性强。
镗削可有效地校正原孔的位置误差。
镗削的生产率低。因为镗削需用较小的切深和进给量进行多次走刀以减小刀杆的弯曲变形，且在镗床和铣床上镗孔需调整镗刀在刀杆上的径向位置，故操作复杂、费时。
镗削广泛应用于单件小批生产中各类零件的孔加工。
4、铣削加工可完成哪些工作？铣削加工有何特点？
答：1）铣削应用范围：铣床是机械加工主要设备之一，在铣床上用铣刀对工件进行加工的方法称为铣削。它可用来加工平面、台阶、斜面、沟槽、成形表面、齿轮和切断等。如图5—11所示为铣床加工应用示例。
2）铣削特点:
（1）生产率高铣削时铣刀连续转动，并且允许较高的铣削速度，因此具有较高的生产率（2）断续切削铣削时每个刀齿都在断续切削，尤其是端铣，铣削力波动大，故振动是不可
高速铣削时刀齿还要经受周期性的冷、热冲击，容易出现裂纹和崩刃，使刀具耐用度下 降。
（3）多刀多刃切削 铣刀的刀齿多，切削刃的总长度大，有利于提高刀具耐用度和生产
率，优点不少。但也存在下述两个方面的问题：一是刀齿容易出现径向跳动，这将造成 刀齿负荷不等，磨损不均匀，影响已加工表面质量；二是刀齿的容屑空间必须足够，否 则会损坏刀齿
五、分析与计算题（每小题9分，共18分） 1、解：(1)电动机(1450r/min — 40， 26， 33 - 325 58 72 65 -—［聖—M3-主轴］，［M2
61
—17-主轴］
81
(2) 3X 2 = 6
(3) n min = 1450X 100 X 26 X 17 =33.81344mm 325 72 81
2、 解：先画出尺寸链。
确定圭寸闭环：A0=0.1?0.4mm
命⑴ 90 °严
增环：A2= 0 mm
0.03 ES
减环：A1=A3=6 0.01mm 、 A 4EI
m n 1
然后用极值法公式：A 0 A , A j
i 1 j m 1
m n 1
A0 max A A
^i max rjmin
i 1 j m 1
解得：八ES 厂门0.16
A4EI 58 0.26 mm
