第二章纯金属的结晶
(一) 填空题
1．金属结晶两个密切联系的基本过程是形核和长大
2 在金属学中，通常把金属从液态向固态的转变称为凝固，通常把金属从一种结构的固态向另一种结构的固态的转变称为固态相变。
3．当对金属液体进行变质处理时，变质剂的作用是
变质剂的作用在于增加晶核的数量或者阻碍晶核长大。钢中常用的变质剂为V,Ti,Al。
变质处理常用于大铸件，实际效果较好。
4．铸锭和铸件的区别是。
铸锭是将熔化的金属倒入永久的或可以重复使用的铸模中制造出来的。凝固之后，这些锭（或棒料、板坯或方坯，根据容器而定）被进一步机械加工成多种新的形状。用铸造方法获得的金属物件，即把熔炼好的液态金属，用浇注、压射、吸入或其他方法注入预先准备好的铸型中，冷却后经落砂、清理和后处理，所得到的具有一定形状，尺寸和性能的物件。
5．液态金属结晶时，获得细晶粒组织的主要方法是控制过冷度、变质处理、振动、搅动6．金属冷却时的结晶过程是一个放热过程。
7．液态金属的结构特点为短程有序。
8．如果其他条件相同，则金属模浇注的铸件晶粒比砂模浇注的细，高温浇注的铸件晶粒比低温浇注的粗，采用振动浇注的铸件晶粒比不采用振动的细，薄铸件的晶粒比厚铸件细。
9．过冷度是金属的理论结晶温度与实际结晶温度之差。一般金属结晶时，过冷度越大，则晶粒越细。
(二) 判断题
1 凡是由液态金属冷却结晶的过程都可分为两个阶段。即先形核，形核停止以后，便发生长大，使晶粒充满整个容积。N
2．凡是由液体凝固成固体的过程都是结晶过程。N
3．近代研究表明：液态金属的结构与固态金属比较接近，而与气态相差较远。( Y ) 4．金属由液态转变成固态的过程，是由近程有序排列向远程有序排列转变的过程。( N ) 金属玻璃---如果液体金属急速地降温，获得极大过冷度，以至没有形核就将温到原子扩散难以进行的温度，得到固体金属，它的原子排列状况与液态金属相似，这种材料称为非晶态金属，又称金属玻璃。
5．当纯金属结晶时，形核率随过冷度的增加而不断增加。( N)
过冷度过大会降低原子的扩散能力，给形核造成困难，使形核率降低。
6．在结晶过程中，当晶核成长时，晶核的长大速度随过冷度的增大而增大，但当过冷度很大时，晶核的长大速度则很快减小。
7．金属结晶时，冷却速度愈大，则其结晶后的晶粒愈细。Y
9．在其它条件相同时，金属模浇注的铸件晶粒比砂模浇注的铸件晶粒更细Y
10．在其它条件相同时，高温浇注的铸件晶粒比低温浇注的铸件晶粒更细。N
11．在其它条件相同时，铸成薄件的晶粒比铸成厚件的晶粒更细。Y
14．在实际生产条件下，金属凝固时的过冷度都很小(<20℃)，其主要原因是由于非均匀
形核的结果。( Y)
15．过冷是结晶的必要条件，无论过冷度大小，均能保证结晶过程得以进行。( )
(三) 选择题
1 液态金属结晶的基本过程是
A．边形核边长大B．先形核后长大
C．自发形核和非自发形核D．枝晶生长
2．液态金属结晶时， C 越大，结晶后金属的晶粒越细小。
A．形核率N B．长大率G C．比值N／G D．比值G／N
3．过冷度越大，则B
A．N增大、G减少，所以晶粒细小B．N增大、G增大，所以晶粒细小
C N增大、G增大，所以晶粒粗大D．N减少、G减少，所以晶粒细小
4．纯金属结晶时，冷却速度越快，则实际结晶温度将 B 。
A．越高 B 越低C．越接近理论结晶温度D．没有变化
5．若纯金属结晶过程处在液—固两相平衡共存状态下，此时的温度将比理论结晶温度C A．更高B．更低C；相等D．高低波动
T0为金属的晶体与液体平衡共存的温度，称为理论结晶温度。显然，在这一温度时，金属的结晶速度与熔化速度相等，所以只有进一步冷却，使金属的实际结晶温度Tn低于，T。时，结晶才能进行。结晶时Tn低于T0的现象称为过冷。纯金属的冷却曲线出现一个水平线段，说明其结晶过程是一个恒温过程。这是由于放出的结晶潜热与散热损失相抵消的缘故。直到结晶完了温度才继续下降。
6．在实际金属结晶时，往往通过控制N／G比值来控制晶粒度。在下列情况下将获得粗大晶粒 B 。
A．N／G很大B．N／C很小C．N／G居中D．N／G＝1
(四) 改错题
1．过冷度就实际结晶温度。
金属的理论结晶温度与实际结晶温度之差称为过冷度。
2．变质处理就是浇注时改变材料成分和质量的处理。
变质处理就是向金属液体中加入一些细小的形核剂（又称为孕育剂或变质剂），使它在金属液中形成大量分散的人工制造的非自发晶核，从而获得细小的铸造晶粒，达到提高材料性能的目的。
从这定义中可知，是作为晶核，就像水结冰时，岸边易结冰，因为岸边有结晶核心。3．理论结晶温度低于金属的实际结晶温度。
理论结晶温度高于金属的实际结晶温度
4．凝固和结晶都是物质从液态变成固态的过程，所以凝固过程就是结晶过程。
凝固：物质从液态到固态的转变过程。
结晶：凝固后的物质为晶体的过程。属于化学变化。
5．冷却速度越大，理论结晶温度就越低。
实际结晶温度越低。
(五) 问答题
2．什么叫过冷度?为什么金属结晶时必须过冷?
由热力学可知，在某种条件下，结晶能否发生，取决于固相的自由度是否低于液相的自由能，即△G =GS-GL<0；只有当温度低于理论结晶温度T m时，固态金属的自由能才低于液态金属的自由能，液态金属才能自发地转变为固态金属，因此金属结晶时一定要有过冷度。影响过冷度的因素：影响过冷度的因素：1）金属的本性，金属不同，过冷度大小不同；2）金属的纯度，金属的纯度越高，过冷度越大；3）冷却速度，冷却速度越大，过冷度越大
固体金属熔化时是否会出现过热? 为什么?
固态金属熔化时会出现过热度。原因：由热力学可知，在某种条件下，熔化能否发生，取决于液相自固态金属熔化时会出现过热度。原因：由度是否低于固相的自由度，即?G = GL-GS<0；只有当温度高于理论结晶温度Tm 时，液态金属的自由能才低于固态金属的自由能，固态金属才能自发转变为液态金属，因此金属熔化时一定要有过热度。
3．试从过冷度对金属结晶时基本过程的影响，分析细化晶粒，提高金属材料常温机械性能的措施。
主要措施：（1）采用金属型或石墨型代替砂型，增加金属型的厚度，降低金属型的温度，采用蓄热多散热快的金属型，局部加冷铁，以及采用水冷铸型等。（2）降低浇注温度和浇注速度。
4．为什么实际生产条件下，纯金属晶体常以树枝状方式进行长大?
5．为获得非晶态金属，经常将金属液滴到高速旋转的铜盘上，而玻璃则不需要采取这种措施，说明其原因。
6．当对液态金属进行变质处理时，变质剂的作用是什么?
变质处理就是向金属液体中加入一些细小的形核剂（又称为孕育剂或变质剂），使它在金属液中形成大量分散的人工制造的非自发晶核，从而获得细小的铸造晶粒，达到提高材料性能的目的。
从这定义中可知，是作为晶核，就像水结冰时，岸边易结冰，因为岸边有结晶核心。
8．在铸造生产中，采用哪些措施控制晶粒大小?
（1）控制过冷度
可以采用金属型或石墨型代替砂型，增加金属型的厚度，降低金属型的温度，采用蓄热多散热快金属型，局部加冷铁，以及采用水冷铸型等。降低浇注温度和浇注温度。
（2）变质处理
在浇注前往液态金属中加入形核剂（又称变质剂），促进形成大量的非均匀晶核来细化晶粒。（3）振动、搅动
用机械的方法使铸型振动或变速转动；使液态金属流经振动的浇铸槽；进行超声波处理。三、复习自测题
(一)判断题
1．液态金属结构与固态金属结构比较接近，而与气态金属相差较远。Y
2．过冷是结晶的必要条件，无论过冷度大、小，都能保证结晶过程得以进行。N
3．当纯金属结晶时，形核率总是随着过冷度的增大而增加。( N )先增后减
4．金属面心立方晶格的致密度比体心立方晶格的致密度高。( Y)
5．金属晶体各向异性的产生，与不同晶面和晶向上原子排列的方式和密度相关。( Y) 6．金属的结晶过程分为两个阶段，即先形核，形核停止之后，便发生长大，使晶粒充满整个容积。N
(二)选择题
1．纯金属结晶时，冷却速度越快，则实际结晶温度将B。
A．越高B越低C越接近理论结晶温度D．高低波动越大
2．在实际金属结晶时，往往通过控制N／G比值来控制晶粒度。当B时，将获得粗大晶粒。
A．N／G很大B．N／G很小C．N／G居中，0．N／G＝1
3．晶体中的晶界属于C 。
A．点缺陷且线缺陷C面缺陷0．体缺陷
5．纯金属结晶的冷却曲线中，由于结晶潜热而出现结晶平台现象。这个结晶平台对应的横坐标和纵坐标表示B。
A理论结晶温度和时间 B 时间和实际结晶温度
C自由能和温度D．温度和自由能
（三)问答题
1．阐述液态金属结构特点并说明它为什么接近固态而与气态相差较远?
2．如果其它条件相同，试比较下列铸造条件下铸件晶粒的大小，为什么?
①金属模浇注与砂模浇注；②高温浇注与低温浇注；
③铸成薄件与铸成厚件；④浇注时振动与不振动。
4) 如果其他条件相同，试比较下列铸造条件下铸件晶粒的大小：
(1) 金属型与砂型浇注（＜）(2) 变质处理与不变质处理（＜）
(3) 铸成薄件与厚件（＜）(4) 浇注时振动与不振动（＜）
(四)作图题
1．绘图说明过冷度对金属结晶时形核率和长大率的影响规律，并讨论之
答：见P53图2-33。
复习重点：
1.概念
结晶
过冷度
结晶潜热
结构起伏
能量起伏：
均质形核
非均质形核
临界晶核
形核率
粗糙界面
光滑界面
正温度梯度
负温度梯度
细晶强化
变质处理
铸造织构
2.要点
33页过冷度与冷却速度的关系
35页结晶过程的总结
金属结晶的动力学条件–过冷度
金属结晶的结构条件相起伏
均质形核与非均质形核的异同点
1形核功
2形核半径
3形核率
4概念
非均质形核的固体杂质形貌对形核率的影响金属形核要点
晶体长大机制及长大形态
晶粒大小的控制
铸锭三晶区名称及形成过程（柱状晶为重点）影响柱状晶生长的因素
铸锭缺陷类型

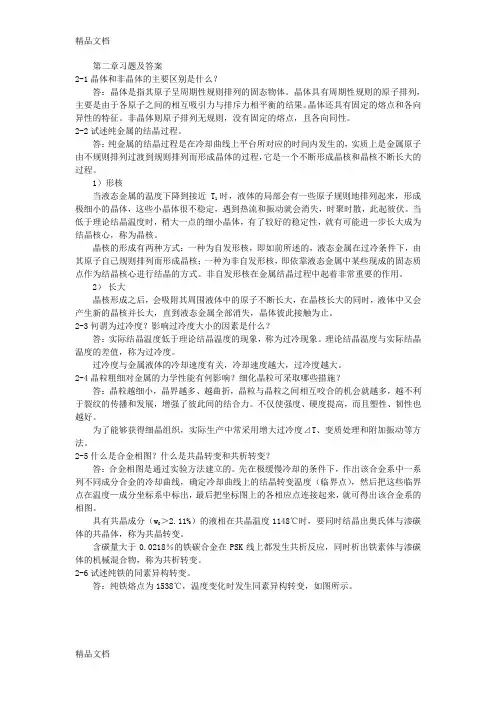

第二章纯金属的结晶 一、名词： 结晶：金属由液态转变为固态晶体的转变过程. 结晶潜热：金属结晶时从液相转变为固相放出的热量。 孕育期：当液态金属过冷至理论结晶温度以下的实际结晶温度时，晶核并末立即出生，而是经过了一定时间后才开始出现第一批晶核。结晶开始前的这段停留时间称为孕育期。 近程有序：液态金属中微小范围内存在的紧密接触规则排列的原子集团。 远程有序：固态晶体中存在的大范围内的原子有序排列集团。 结构起伏(相起伏)：液态金属中不断变化着的近程有序原子集团。 晶胚：过冷液体中存在的有可能在结晶时转变为晶核的尺寸较大的相起伏。 形核率：单位时间单位体积液体中形成的晶核数目。 过冷度：金属的实际结晶温度与理论结晶温度之差。 均匀形核：液相中各个区域出现新相晶核的几率都相同的形核方式。 非均匀形核：新相优先出现于液相中的某些区域的形核方式。 变质处理：在浇注前向液态金属中加入形核剂以促进形成大量的非均匀晶核来细化晶粒的液态金属处理方法。 能量起伏：液态金属中各微观区的能量此起彼伏、变化不定偏离平衡能量的现象。 正温度梯度：液相中的温度随至界面距离的增加而提高的温度分布状况。 负温度梯度：液相中的温度随至界面距离的增加而降低的温度分布状况 细晶强化：用细化晶粒来提高材料强度的方法。 晶粒度：晶粒的大小。 缩孔：液态金属凝固，体积收缩，不再能填满原来铸型，如没有液态金属继续补充而出现的收缩孔洞。 二、简答： 1. 热分析曲线表征了结晶过程的哪两个重要宏观特征？ 答：过冷现象、结晶潜热释放现象 2. 影响过冷度的因素有那些？如何影响的？ 答：金属的本性、纯度和冷却速度。 金属不同，过冷度的大小也不同；金属的纯度越高，则过冷度越大；冷却速度越大，则过冷度越大。。 3. 决定晶体长大方式和长大速度的主要因素？ 1）界面结构；2）界面附近的温度分布； 4. 晶体长大机制有哪几种？ 1）二维晶核长大机制；2）螺型位错长大机制；3）垂直长大机制 5、结晶过程的普遍规律是什么？ 答：结晶是形核和晶核长大的过程 6、均匀形核的条件是什么？
第二章纯金属的结晶 2-1 a）试证明均匀形核时，形成临界晶粒的△Gk与其体积V之间关系式为△Gk=V△Gv/2 b）当非均匀形核形成球冠状晶核时，其△Gk与V之间的关系如何？ 答： 2-2 如果临界晶核是边长为a的正方体，试求出△Gk和a之间的关系。为什么形成立方体晶核的△Gk比球形晶核要大。 答：
2-3 为什么金属结晶时一定要由过冷度？影响过冷度的因素是什么？固态金属熔化时是否会出现过热？为什么？ 答： 金属结晶时需过冷的原因： 如图所示，液态金属和固态金属的吉布斯自由能随温度的增高而降低，由于液态金属原子排列混乱程度比固态高，也就是熵值比固态高，所以液相自由能下降的比固态快。当两线相交于Tm温度时，即Gs=Gl，表示固相和液相具有相同的稳定性，可以同时存在。所以如果液态金属要结晶，必须在Tm温度以下某一温度Tn，才能使G s＜Gl，也就是在过冷的情况下才可自发地发生结晶。把Tm-Tn的差值称为液态金属的过冷度 影响过冷度的因素： 金属材质不同，过冷度大小不同；金属纯度越高，则过冷度越大；当材质和纯度一定时，冷却速度越大，则过冷度越大，实际结晶温度越低。 固态金属熔化时是否会出现过热及原因： 会。原因：与液态金属结晶需要过冷的原因相似，只有在过热的情况下，Gl＜G s，固态金属才会发生自发地熔化。 2-4 试比较均匀形核和非均匀形核的异同点。 答： 相同点： 1、形核驱动力都是体积自由能的下降，形核阻力都是表面能的增加。
2、具有相同的临界形核半径。 3、所需形核功都等于所增加表面能的1/3。 不同点： 1、非均匀形核的△Gk小于等于均匀形核的△Gk，随晶核与基体的润湿角的变 化而变化。 2、非均匀形核所需要的临界过冷度小于等于均匀形核的临界过冷度。 3、两者对形核率的影响因素不同。非均匀形核的形核率除了受过冷度和温度的 影响，还受固态杂质结构、数量、形貌及其他一些物理因素的影响。 2-5 说明晶体生长形状与温度梯度的关系。 答： 液相中的温度梯度分为： 正温度梯度：指液相中的温度随至固液界面距离的增加而提高的温度分布情况。负温度梯度：指液相中的温度随至固液界面距离的增加而降低的温度分布情况。固液界面的微观结构分为： 光滑界面：从原子尺度看，界面是光滑的，液固两相被截然分开。在金相显微镜下，由曲折的若干小平面组成。 粗糙界面：从原子尺度看，界面高低不平，并存在着几个原子间距厚度的过渡层，在过渡层中，液固两相原子相互交错分布。在金相显微镜下，这类界 面是平直的。 晶体生长形状与温度梯度关系： 1、在正温度梯度下：结晶潜热只能通过已结晶的固相和型壁散失。 光滑界面的晶体，其显微界面-晶体学小平面与熔点等温面成一定角度，这种情况有利于形成规则几何形状的晶体，固液界面通常呈锯齿状。 粗糙界面的晶体，其显微界面平行于熔点等温面，与散热方向垂直，所以晶体长大只能随着液体冷却而均匀一致地向液相推移，呈平面长大方式，固液界面始终保持近似地平面。 2、在负温度梯度下： 具有光滑界面的晶体：如果杰克逊因子不太大，晶体则可能呈树枝状生长；当杰克逊因子很大时，即时在较大的负温度梯度下，仍可能形成规则几何形状的晶体。具有粗糙界面的晶体呈树枝状生长。 树枝晶生长过程：固液界面前沿过冷度较大，如果界面的某一局部生长较快偶有突出，此时则更加有利于此突出尖端向液体中的生长。在尖端的前方，结晶潜热散失要比横向容易，因而此尖端向前生长的速度要比横向长大的速度大，很块就长成一个细长的晶体，称为主干。这些主干即为一次晶轴或一次晶枝。在主干形成的同时，主干与周围过冷液体的界面也是不稳的的，主干上同样会出现很多凸出尖端，它们会长大成为新的枝晶，称为称为二次晶轴或二次晶枝。二次晶枝发展到一定程度，又会在它上面长出三次晶枝，如此不断地枝上生枝的方式称为树枝状生长，所形成的具有树枝状骨架的晶体称为树枝晶，简称枝晶。 2-6 简述三晶区形成的原因及每个晶区的特点。 答： 三晶区的形成原因及各晶区特点： 一、表层细晶区
第二章纯金属的结晶 (一) 填空题 1．金属结晶两个密切联系的基本过程是形核和长大 2 在金属学中，通常把金属从液态向固态的转变称为凝固，通常把金属从一种结构的固态向另一种结构的固态的转变称为固态相变。 3．当对金属液体进行变质处理时，变质剂的作用是 变质剂的作用在于增加晶核的数量或者阻碍晶核长大。钢中常用的变质剂为V,Ti,Al。 变质处理常用于大铸件，实际效果较好。 4．铸锭和铸件的区别是。 铸锭是将熔化的金属倒入永久的或可以重复使用的铸模中制造出来的。凝固之后，这些锭（或棒料、板坯或方坯，根据容器而定）被进一步机械加工成多种新的形状。用铸造方法获得的金属物件，即把熔炼好的液态金属，用浇注、压射、吸入或其他方法注入预先准备好的铸型中，冷却后经落砂、清理和后处理，所得到的具有一定形状，尺寸和性能的物件。 5．液态金属结晶时，获得细晶粒组织的主要方法是控制过冷度、变质处理、振动、搅动6．金属冷却时的结晶过程是一个放热过程。 7．液态金属的结构特点为短程有序。 8．如果其他条件相同，则金属模浇注的铸件晶粒比砂模浇注的细，高温浇注的铸件晶粒比低温浇注的粗，采用振动浇注的铸件晶粒比不采用振动的细，薄铸件的晶粒比厚铸件细。 9．过冷度是金属的理论结晶温度与实际结晶温度之差。一般金属结晶时，过冷度越大，则晶粒越细。 (二) 判断题 1 凡是由液态金属冷却结晶的过程都可分为两个阶段。即先形核，形核停止以后，便发生长大，使晶粒充满整个容积。N 2．凡是由液体凝固成固体的过程都是结晶过程。N 3．近代研究表明：液态金属的结构与固态金属比较接近，而与气态相差较远。( Y ) 4．金属由液态转变成固态的过程，是由近程有序排列向远程有序排列转变的过程。( N ) 金属玻璃---如果液体金属急速地降温，获得极大过冷度，以至没有形核就将温到原子扩散难以进行的温度，得到固体金属，它的原子排列状况与液态金属相似，这种材料称为非晶态金属，又称金属玻璃。 5．当纯金属结晶时，形核率随过冷度的增加而不断增加。( N) 过冷度过大会降低原子的扩散能力，给形核造成困难，使形核率降低。 6．在结晶过程中，当晶核成长时，晶核的长大速度随过冷度的增大而增大，但当过冷度很大时，晶核的长大速度则很快减小。 7．金属结晶时，冷却速度愈大，则其结晶后的晶粒愈细。Y 9．在其它条件相同时，金属模浇注的铸件晶粒比砂模浇注的铸件晶粒更细Y 10．在其它条件相同时，高温浇注的铸件晶粒比低温浇注的铸件晶粒更细。N 11．在其它条件相同时，铸成薄件的晶粒比铸成厚件的晶粒更细。Y 14．在实际生产条件下，金属凝固时的过冷度都很小(<20℃)，其主要原因是由于非均匀 形核的结果。( Y) 15．过冷是结晶的必要条件，无论过冷度大小，均能保证结晶过程得以进行。( ) (三) 选择题 1 液态金属结晶的基本过程是 A．边形核边长大B．先形核后长大 C．自发形核和非自发形核D．枝晶生长 2．液态金属结晶时， C 越大，结晶后金属的晶粒越细小。 A．形核率N B．长大率G C．比值N／G D．比值G／N 3．过冷度越大，则B A．N增大、G减少，所以晶粒细小B．N增大、G增大，所以晶粒细小
金属学与热处理第二版（崔忠圻）答案 第二章纯金属的结晶 2-1 a）试证明均匀形核时，形成临界晶粒的△Gk与其体积V之间关系式为△Gk=V△Gv/2 b）当非均匀形核形成球冠状晶核时，其△Gk与V之间的关系如何？ 答：
2-2 如果临界晶核是边长为a的正方体，试求出△Gk和a之间的关系。为什么形成立方体晶核的△Gk比球形晶核要大。 答： 2-3 为什么金属结晶时一定要由过冷度？影响过冷度的因素是什么？固态金属熔化时是否会出现过热？为什么？ 答： 金属结晶时需过冷的原因： 如图所示，液态金属和固态金属的吉布斯自由能随温度的增高而降低，由于液态金属原子排列混乱程度比固态高，也就是熵值比固态高，所以液相自由能下降的比固态快。当两线相交于Tm温度时，
即Gs=Gl，表示固相和液相具有相同的稳定性，可以同时存在。所以如果液态金属要结晶，必须在Tm温度以下某一温度Tn，才能使Gs＜Gl，也就是在过冷的情况下才可自发地发生结晶。把Tm-Tn的差值称为液态金属的过冷度 影响过冷度的因素： 金属材质不同，过冷度大小不同；金属纯度越高，则过冷度越大；当材质和纯度一定时，冷却速度越大，则过冷度越大，实际结晶温度越低。 固态金属熔化时是否会出现过热及原因： 会。原因：与液态金属结晶需要过冷的原因相似，只有在过热的情况下，Gl＜Gs，固态金属才会发生自发地熔化。 2-4 试比较均匀形核和非均匀形核的异同点。 答： 相同点： 形核驱动力都是体积自由能的下降，形核阻力都是表面能的增加。 具有相同的临界形核半径。 所需形核功都等于所增加表面能的1/3。 不同点： 非均匀形核的△Gk小于等于均匀形核的△Gk，随晶核与基体的润湿角的变化而变化。 非均匀形核所需要的临界过冷度小于等于均匀形核的临界过冷度。 两者对形核率的影响因素不同。非均匀形核的形核率除了受过冷度和温度的影响，还受固态杂质结构、数量、形貌及其他一些物理因素的影响。 2-5 说明晶体生长形状与温度梯度的关系。 答： 液相中的温度梯度分为： 正温度梯度：指液相中的温度随至固液界面距离的增加而提高的温度分布情况。 负温度梯度：指液相中的温度随至固液界面距离的增加而降低的温度分布情况。 固液界面的微观结构分为： 光滑界面：从原子尺度看，界面是光滑的，液固两相被截然分开。在金相显微镜下，由曲折的若干小平面组成。 粗糙界面：从原子尺度看，界面高低不平，并存在着几个原子间距厚度的过渡层，在过渡层中，液固两相原子相互交错分布。在金相显微镜下，这类界面是平直的。 晶体生长形状与温度梯度关系： 在正温度梯度下：结晶潜热只能通过已结晶的固相和型壁散失。 光滑界面的晶体，其显微界面（显微镜下观察到的界面）-晶体学小平面与熔点等温面成一定
第二章纯金属的结晶 一．名词解释 结晶、过冷度、临界过冷度、结晶潜热、结构起伏、能量起伏、晶胚、晶核、枝晶、晶粒度、均匀形核、非均匀形核、形核功、形核率、光滑界面、粗糙界面、正温度梯度、负温度梯度、变质处理 二．填空题 1．在金属学中，通常把金属从液态向固态的转变称为，而把金属从一种结构的固态向另一种结构的固态的转变称为。 2．金属实际结晶温度与理论结晶温度之差称为。 3．金属冷却时的结晶过程是一个热过程。 4．过冷是金属结晶的条件。 5．过冷度是。一般金属结晶时，过冷度越大，则晶粒越。6．液态金属结晶时，结晶过程的推动力是，阻力是。 7．金属结晶两个密切联系的基本过程是和。 8．纯金属结晶必须满足的热力学条件为__________ _ 。 9．液态金属结晶时，获得细晶粒组织的主要方法是和。 液态金属的结构特点为。 10．当对金属液体进行变质处理时，变质剂的作用是。 11．如果其它条件相同，则金属模浇注铸件的晶粒比砂模浇注的__________，高温浇注铸件的晶粒比低温浇注的_____________，采用振动浇注铸件的晶粒比不采用振动的，薄铸件的晶粒比厚铸件。 12．影响非晶体凝固的主要因素是和。 三．选择题 1．液态金属结晶的基本过程是_____________。 A、边形核边长大 B、先形核后长大 C、自发形核和非自发形核 D、突发相变 2．金属结晶时，冷却速度越快，其实际结晶温度将____________。
A、比理论结晶温度越低 B、比理论结晶温度越高 C、越接近理论结晶温度 D、同理论结晶温度相等 3．液态金属结晶时，___________越大，结晶后金属的晶粒越细小。 A、形核率N B、长大率G C、比值N/G D、比值G/N 4．纯金属结晶过程中，过冷度越大，则_____________。 A、形核率增大、长大率减少，所以晶粒细小 B、形核率增大、长大率增大，所以晶粒细小 C、形核率增大、长大率增大，所以晶粒粗大 D、形核率减少、长大率减少，所以晶粒细小 5．若纯金属结晶过程处在液－固相平衡共存状态下，此时的温度同理论结晶温度相比_____________。 A、相等 B、更高 C、更低 D、难以确定 6．纯金属结晶的冷却曲线中，由于结晶潜热而出现结晶平台现象。这个结晶平台对应的横坐标和纵坐标表示_____________。 A、自由能和温度 B、温度和自由能 C、理论结晶温度和时间 D、时间和理论结晶温度 四．判断题 1.金属由液态转变为固态的过程称为凝固，是一相变过程。（） 2.金属的纯度越高，则过冷度越大，实际结晶温度越高。（） 3.液态纯金属的温度以极慢的冷却速度连续降低到其理论结晶温度时，该金属即 开始结晶。（）
第二章纯金属的结晶 一、填空题 1.金属结晶两个密切联系的基本过程是和。 2.当对金属液体进行变质处理时，变质剂的作用是。 3.液态金属结晶时，获得细晶粒组织的主要方法是。 4.金属冷却时的结晶过程是一个热过程。 5.如果其他条件相同，则金属模浇注的铸件晶粒比砂模浇注的，高温浇注的铸件晶粒比低温浇注的，采用振动浇注的铸件晶粒比不采用振动的，薄铸件的晶粒比厚铸件。 6.过冷度是。一般金属结晶时，过冷度越大，则晶粒越。 7.在过冷液中形成固态晶核时，可有两种形核方式：一种是 ，另一种是。 8.金属塑性变形的基本方式是和，冷变形后金属的强 度，塑性。 9.纯金属的实际开始结晶温度总是低于理论结晶温度，这种现象称为， 理论结晶温度与实际开始结晶温度之差称为。 10.液态金属凝固时，粗糙界面晶体的长大机制是_________________，光滑界面晶体的长大机制是______________和___ _____________。 11.液态固溶体合金结晶时，溶质原子重新分布，在固-液界面处形成溶质的从而产生。 12.典型的铸锭可以分为三个区，它们分别是、 和。 13.纯金属结晶应满足三个条件，必须在一定的下进行，且在液态金属中 满足起伏，起伏才能结晶。 14.根据微观结构界面可分为界面、界面。 15.纯金属凝固时，一般只有在条件下才生长成树枝晶，当金属中含有杂质或固溶体合金凝固由于发生所以在条件下也可能生长树枝晶。 二、判断题 1. 液态金属冷却结晶的过程都可分为两个阶段。即先形核，形核停止以后，便发生长大，使晶粒充满整个容积。 2. 液体凝固成固体的过程都是结晶过程。 ( )
第二章纯金属结晶作业答 案 -标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII
第二章纯金属的结晶 (一) 填空题 1．金属结晶两个密切联系的基本过程是形核和长大。 2 在金属学中，通常把金属从液态向固态的转变称为结晶，通常把金属从一种结构的固态向另一种结构的固态的转变称为相变。 3．当对金属液体进行变质处理时，变质剂的作用是增加非均质形核的形核率 来细化晶粒 4．液态金属结晶时，获得细晶粒组织的主要方法是控制过冷度、加入结构类 型相同的形核剂、振动、搅动 5．金属冷却时的结晶过程是一个放热过程。 6．液态金属的结构特点为长程无序，短程有序。 7．如果其他条件相同，则金属模浇注的铸件晶粒比砂模浇注的细小，高温浇注的铸件晶粒比低温浇注的粗大，采用振动浇注的铸件晶粒比不采用振动的细小，薄铸件的晶粒比厚铸件细小。 8．过冷度是金属相变过程中冷却到相变点以下某个温度后发生转变，即平衡 相变温度与该实际转变温度之差。一般金属结晶时，过冷度越大，则晶粒越细小。 9、固态相变的驱动力是新、旧两相间的自由能差。 10、金属结晶的热力学条件为金属液必须过冷。 11、金属结晶的结构条件为在过冷金属液中具有尺寸较大的相起伏，即晶 坯。 12、铸锭的宏观组织包括外表面细晶区、中间等轴晶区和心部等轴晶区。 (二) 判断题 1 凡是由液态金属冷却结晶的过程都可分为两个阶段。即先形核，形核停止以后，便发生长大，使晶粒充满整个容积。 ( × ) 2．凡是由液体凝固成固体的过程都是结晶过程。 ( × ) 3．近代研究表明：液态金属的结构与固态金属比较接近，而与气态相差较远。( √ ) 4．金属由液态转变成固态的过程，是由近程有序排列向远程有序排列转变的 过程。( √ ) 5．当纯金属结晶时，形核率随过冷度的增加而不断增加。( × ) P41+7 6．在结晶过程中，当晶核成长时，晶核的长大速度随过冷度的增大而增大，但当过冷度很大时，晶核的长大速度则很快减小。 ( √ ) P53 图2-33 7．金属结晶时，冷却速度愈大，则其结晶后的晶粒愈细。( √ ) P53-12 8．所有相变的基本过程都是形核和核长大的过程。( √ ) 9．在其它条件相同时，金属模浇注的铸件晶粒比砂模浇注的铸件晶粒更细(√ ) 10．在其它条件相同时，高温浇注的铸件晶粒比低温浇注的铸件晶粒更细。( × ) 11．在其它条件相同时，铸成薄件的晶粒比铸成厚件的晶粒更细。( √ ) 12. 金属的理论结晶温度总是高于实际结晶温度。 ( √ )
第二章纯金属的结晶 金属由液态转变为固态的过程称为凝固。凝固后的金属有两种：晶体和非晶体。由于在工业生产中，凝固后的金属多为晶体，所以凝固又称为结晶。结晶的实质就是金属原子由液相不规则排列过渡到固相规则排列，形成晶体的过程，这是一个相变过程。 所有通过熔炼和铸造得到的金属材料都必须经过结晶过程。结晶决定了金属材料的铸态结构、组织和性能。对于铸态条件下使用的铸件来说，结晶基本上决定了它的使用性能和使用寿命；而对于需要进一步加工的铸锭来说，结晶既影响到它的工艺性能，又影响到制成品的使用性能。因此，研究和控制结晶过程，已成为提高金属材料性能的一个重要手段。 同合金相比，纯金属的结晶过程比较简单。本章主要介绍纯金属的结晶。 §2.1金属结晶的现象 一.金属结晶的宏观特征 金属结晶的宏观现象可以用冷却曲线来描述，冷却曲线是用热分析法在极为缓慢的冷却条件下绘制的。如图2.2是纯金属结晶过程的冷却曲线，从冷却曲线可以看出两个重要的宏观特征。 1.液体金属必须具有一定的过冷度，才能结晶。 本部分内容的重点问题：1）什么是过冷度？2) 过冷度和冷却速度的关系 3）结晶是否能在理论结晶温度进行？ 2.金属结晶过程中有结晶潜热的释放。 本部分内容重点问题：1）什么是结晶潜热？ 2）纯金属结晶的冷却曲线上的两个转折点分别代表什么？ ●这两个宏观特征是从纯金属的冷却曲线得到的，但合金的结晶同样具有这两个特征，只是合金的结晶冷却曲线上不会平台，因为合金结晶是在一定温度范围内进行的。 二.金属结晶的微观过程是晶核形成和晶核长大的过程 缓慢冷却条件下，小体积液态金属的结晶微观过程可用图2.3描述出来。从图中可见，液态金属在某一过冷温度下，结晶并不马上开始，而是需要一段时间才能观察出来，这段时间称为孕育期。结晶开始时，首先在液相中形成一定尺寸的微小晶体，它们被称为晶核。然后这些晶核会逐渐长大，在此过程中液相又有其它新的晶核源源不断地形成、长大。这一过程一直进行到液体金属全部消失为止，结晶就结束了。 结晶结束后，每个晶核长大成为一个小晶体，称为晶粒。因为各晶核的形成是随机的，空间位向各不相同，所以各晶粒的位向也不相同，结果结晶后得到的是多晶体金属。一般条件下结晶得到的都是多晶体。如果在结晶过程中采取特殊的措施，只允许一个晶核形成和长大，则结晶后得到的是单晶体。所以，从微观上看，就一个晶粒来说，结晶是晶核形成和晶核长大的过程。 ●以上结晶过程的微观描述是建立在小体积的液体金属内部温度均匀一致的基础上的。关于大体积，内部温度不均匀的液体金属的结晶，例如：铸锭的结晶，其晶核形成和晶核长大过程要复杂得多，这将在第三章介绍。 §2.2 金属结晶的热力学条件 一.自由能和自由能最小原理 1 . 自由能﹝G﹞
第二章 纯金属的凝固 物质从液态到固态的转变过程称为凝固。绝大多数材料的生产或成形都经历熔化、浇注、冷却过程，凝固为固态得到铸件，再经过其他加工成材。凝固过程中由于外界条件的差异，所获得铸件的内部组织会有所不同，它们的物理、化学和力学性能也会因之而异，对随后的加工工艺或使用带来很大的影响。 了解材料的凝固过程，掌握其有关规律。对控制铸件质量，提高制品的性能等都是很重要的。 如果固态下，材料的结构为晶体，凝固过程是晶体从液态中的生成过程，也称为结晶过程。结晶过程是一相变过程，了解结晶过程也为了解相变过程及相变的普遍规律提供重要的基础。 2-1 金属结晶的现象 一、过冷现象 人们常用热分析法（thermal analysis ）来研究纯金属的结晶过程，即将纯金属加热熔化成液态，然后缓慢冷却下来，记录下如图3.1所示的温度随时间变化的曲线，称为冷却曲线（cooling curve ）。从冷却曲线上可以看出，纯金属自液态缓慢冷却时，随着冷却时间的不断增加，热量不断地向外界散失，温度也连续下降；当温度降到理论结晶温度T 0时，液态纯金属并未开始结晶，而是需要继续冷却到T 0以下某一温度T n 时，液态金属方开始结晶，这种现象称为过冷现象。理论结晶温度与实际结晶温度之差称为过冷度（super cooling degree ），即有ΔT=T 0-T n 。 如图3.1所示，当液态纯金属的温度降到实际结晶温度T n 开始结晶后，冷却曲线上会出现一个平台，这是由于液态纯金属在结晶时产生的结晶潜热（latent 溫度 時間图3.1 纯金属的冷却曲线
heat ）与向外界散失的热量相等的原因，这个平台一直延续到结晶过程完毕，纯金属全部转变为固态为止，然后再继续向外散热直至冷却到室温，相应的冷却曲线呈连续下降。 一般来讲，实际结晶温度总是低于理论结晶温度，但是在极其缓慢的冷却速度条件下，两者相差甚微（约0.02℃左右）。过冷度随金属的本性和纯度的不同，以及冷却速度的差异可以在很大的范围内变化。金属种类不同，过冷度的大小也不同；金属的纯度越高，则过冷度越大。当以上两个因素确定之后，过冷度的大小主要取决于冷却速度。在实际工程应用中，液态金属冷却速度总是比较快，冷却速度越快，则过冷度越大，实际结晶温度越低。 二、形核与长大过程 人们通过实验证明，结晶过程是形核与长大的过程。结晶时，首先在液体中形成具有某一临界尺寸的晶核（nucleus of crystallization ），然后这些晶核再不断地凝聚液体中的原子继续长大。形核过程与长大过程既紧密联系又相互区别。图3.3示意地表示了液态金属的结晶过程。当液态金属过冷至理论结晶温度以下的实际结晶温度时，晶核并未立即产生，而需要经过一定时间以后才开始出现第一批晶核；结晶开始前的这段停留时间称为孕育期。随着时间的推移，已形成的晶核不断长大，与此同时，液态金属中又产生第二批晶核；依此类推，原有的晶核不断长大，同时又不断产生新的第三批、第四批……晶核，就这样液态金属中不断形核，形成的晶核不断长大，使液态金属越来越少，直到各个晶体相互接触，液态金属耗尽，结晶过程进行完毕。由一个晶核长成的晶体，就是一个晶粒。由于各个晶核是随机形成的，其位向各不相同，所以各晶粒的位向也不相同，这样就形成一块多晶体金属；如果在结晶过程中只有一个晶核形成并长大，则形成一块单晶体金属。 总之，结晶过程是由形核和长大这两个过程交替重叠在一起进行的，对于一个晶粒来说，可以严格地区分其形核和长大这两个阶段，但就整个金属来说，形核和长大是互相交替重叠进行的。 2-2 金属凝固的热力学条件 为什么液态金属在理论结晶温度还不能开始结晶，而必须在一定的过冷条件下才能进行呢？这是由热力学条件决定的。热力学第二定律指出，在等温等压条件下，物质系统总是自发地从自由能较高的状态向自由能较低的状态转变。 这就(a) (b) (c) (d) (e) 图3.3 金属结晶过程示意图
第二章 纯金属的结晶 大多数金属材料都是经过冶炼得到液态金属，然后再经过浇铸而得到固态金属。由液态金属凝固成具有晶态结构固相金属的过程称为结晶。掌握液态金属的结晶规律，对控制铸件或铸锭的组织和性能具有重要作用。 一、本章教学目的 1 介绍金属结晶的基本概念和基本过程 2 阐明金属实际的结晶组织及其控制 二、 教学内容及要求 （1）了解金属结晶的宏观现象与微观过程, 掌握金属结晶的热力学条件, 金属结晶的结构条件； （2）掌握晶核形成的均匀形核与非均匀形核机制； （3）了解晶核的长大, 液固界面的微观结构, 晶体长大机制； （4）掌握液固界面前沿液体中的温度梯度, 晶体生长的界面形状与晶体形态, 长大速度, 晶粒大小的控制； （5）掌握金属铸锭的组织与缺陷, 铸锭三晶区的形成，铸锭组织的控制。 重点： （1）晶核的形成条件与方式； （2）晶核长大界面形状与晶体形态, 晶粒大小的控制； （2）铸锭三晶区的形成与控制 难点： （1）金属结晶的热力学条件、结构条件； （2）温度梯度与生长形态； （3）铸锭组织的控制。 §2-1 金属结晶的现象 一、冷却曲线与过冷现象 研究纯金属的结晶过程常采用热分析法，即将纯金属加热熔化成液态，然后缓慢冷却下来，记录温度随时间变化的曲线，称为冷却曲线.。从冷却曲线上可以看出，纯金属自液态缓慢冷却时，随着冷却时间的不断增加，热量不断地向外界散失，温度也连续下降；当温度降到理论结晶温度 Tm 时，液态纯金属并未开始结晶，而是需要继续冷却到 Tm以下某一温度 Tn时，液态金属才开始结晶，这种现象称为过冷现象。理论结晶温度与实际结晶温度之差称为过冷度，即有ΔT=Tm-Tn。
