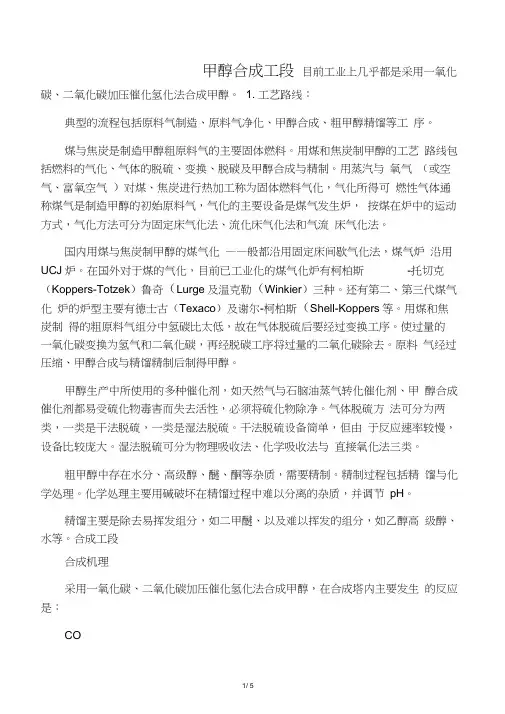

甲醇合成工段
目前工业上几乎都是采用一氧化碳、二氧化碳加压催化氢化法合成甲醇。1. 工艺路线：典型的流程包括原料气制造、原料气净化、甲醇合成、粗甲醇精馏等工序。
煤与焦炭是制造甲醇粗原料气的主要固体燃料。用煤和焦炭制甲醇的工艺路线包括燃料的气化、气体的脱硫、变换、脱碳及甲醇合成与精制。用蒸汽与氧气(或空气、富氧空气)对煤、焦炭进行热加工称为固体燃料气化，气化所得可燃性气体通称煤气是制造甲醇的初始原料气，气化的主要设备是煤气发生炉，按煤在炉中的运动方式，气化方法可分为固定床气化法、流化床气化法和气流床气化法。国内用煤与焦炭制甲醇的煤气化——般都沿用固定床间歇气化法，煤气炉沿用UCJ炉。在国外对于煤的气化，目前已工业化的煤气化炉有柯柏斯-托切克(Koppers-Totzek)、鲁奇(Lurge)及温克勒(Winkler)三种。还有第二、第三代煤气化炉的炉型主要有德士古(Texaco)及谢尔-柯柏斯(Shell-Koppers)等。用煤和焦炭制得的粗原料气组分中氢碳比太低，故在气体脱硫后要经过变换工序。使过量的一氧化碳变换为氢气和二氧化碳，再经脱碳工序将过量的二氧化碳除去。原料气经过压缩、甲醇合成与精馏精制后制得甲醇。
甲醇生产中所使用的多种催化剂，如天然气与石脑油蒸气转化催化剂、甲醇合成催化剂都易受硫化物毒害而失去活性，必须将硫化物除净。气体脱硫方法可分为两类，一类是干法脱硫，一类是湿法脱硫。干法脱硫设备简单，但由于反应速率较慢，设备比较庞大。湿法脱硫可分为物理吸收法、化学吸收法与直接氧化法三类。
粗甲醇中存在水分、高级醇、醚、酮等杂质，需要精制。精制过程包括精馏与化学处理。化学处理主要用碱破坏在精馏过程中难以分离的杂质，并调节pH。精馏主要是除去易挥发组分，如二甲醚、以及难以挥发的组分，如乙醇高级醇、水等。
合成工段
合成机理
采用一氧化碳、二氧化碳加压催化氢化法合成甲醇，在合成塔内主要发生的反应是：
CO2+3H2CH3OH+H2O+49kj/mol
CO+ H2O CO2+H2+41kj/mol
两式合并后即可得出CO生成CH3OH的反应式：
CO+2H2CH3OH+90kj/mol
工艺路线
甲醇合成装置仿真系统的设备包括蒸汽透平（T-601）、循环气压缩机（C-601）、甲醇分离器（F-602）、精制水预热器（E-602）、中间换热器（E-601）、最终冷却器（E-603）、甲醇合成塔（R-601）、蒸汽包（F-601）以及开工喷射器（X-601）等。甲醇合成是强放热反应，进入催化剂层的合成原料气需先加热到反应温度（>210℃）才能反应，而低压甲醇合成催化剂（铜基触媒）又易过热失活(>280℃)，就必须将甲醇合成反应热及时移走，本反应系统将原料气加热和反应过程中移热结合，反应器和换热器结合连续移热，同时达到缩小设备体积和减少催化剂层温差的作用。低压合成甲醇的理想合成压力为4.8-5.5Mpa，在本仿真中，假定压力低于3.5MPa时反应即停止。
蒸汽驱动透平带动压缩机运转，提供循环气连续运转的动力，并同时往循环系统中补充H2和混合气（CO+H2），使合成反应能够连续进行。反应放出的大量热通过蒸汽包F-601移走，合成塔入口气在中间换热器E-601中被合成塔出口气预热至46℃后进入合成塔R-601，合成塔出口气由255℃依次经中间换热器E-601、精制水预热器E-602、最终冷却器E-603换热至40℃，与补加的H2混合后进入甲醇分离器F-602，分离出的粗甲醇送往精馏系统进行精制，气相的一小
部分送往火炬，气相的大部分作为循环气被送往压缩机C-601，被压缩的循环气与补加的混合气混合后经E-601进入反应器R-601。
合成甲醇流程控制的重点是反应器的温度、系统压力以及合成原料气在反应器入口处各组分的含量。反应器的温度主要是通过汽包来调节，如果反应器的温度较高并且升温速度较快，这时应将汽包蒸汽出口开大，增加蒸汽采出量，同时降低汽包压力，使反应器温度降低或温升速度变小；如果反应器的温度较低并且升温速度较慢，这时应将汽包蒸汽出口关小，减少蒸汽采出量，慢慢升高汽包压力，使反应器温度升高或温降速度变小；如果反应器温度仍然偏低或温降速度较大，可通过开启开工喷射器X601来调节。系统压力主要靠混和气入口量FRCA6001、H2入口量FRCA6002、放空量FRCA6004以及甲醇在分离罐中的冷凝量来控制；在原料气进入反应塔前有一安全阀，当系统压力高于5.7MPa时，安全阀会自动打开，当系统压力降回5.7MPa以下时，安全阀自动关闭，从而保证系统压力不至过高。合成原料气在反应器入口处各组分的含量是通过混和气入口量FRCA6001、H2入口量FRCA6002以及循环量来控制的，冷态开车时，由于循环气的组成没有达到稳态时的循环气组成，需要慢慢调节才能达到稳态时的循环气的组成。调节组成的方法是：1.如果增加循环气中H2的含量，应开大FRCA6002、增大循环量并减小FRCA6001，经过一段时间后，循环气中H2含量会明显增大；2.如果减小循环气中H2的含量，应关小FRCA6002、减小循环量并增大FRCA6001，经过一段时间后，循环气中H2含量会明显减小；3.如果增加反应塔入口气中H2的含量，应关小FRCA6002并增加循环量，经过一段时间后，入口气中H2含量会明显增大；4.如果降低反应塔入口气中H2的含量，应开大FRCA6002并减小循环量，经过一段时间后，入口气中H2含量会明显增大。循环量主要是通过透平来调节。由于循环气组分多，所以调节起来难度较大，不可能一蹴而就，需要一个缓慢的调节过程。调平衡的方法是：通过调节循环气量和混和气入口量使反应入口气中H2/CO（体积比）在7-8之间，同时通过调节FRCA6002，使循环气中H2的含量尽量保持在79%左右，同时逐渐增加入口气的量直至正常（FRCA6001的正常量为14877NM3/H，FRCA6002的正常量为13804NM3/H），达到正常后，新鲜气中H2与CO之比（FFR6002）在2.05~2.15之间。
设备简介
透平T-601：功率655KW，最大蒸汽量10.8T/H，最大压力3.9MPa，正常工作转速13700r/m，最大转速14385r/m。
循环压缩机C-601：压差约0.5MPa，最大压力5.8MPa。
汽包F-601：直径1.4m，长度5m，最大允许压力5.0MPa，正常工作压力4.3MPa，正常温度250℃，最高温度270℃。
合成塔R-601：列管式冷激塔，直径2m，长度10m，最大允许压力5.8MPa，正常工作压力5.2MPa，正常温度255℃，最高温度280℃；塔内布满装有催化剂的钢管，原料气在钢管内进行合成反应。
分离罐F-602：直径1.5m，高5m，最大允许压力5.8MPa，正常温度40℃，最高温度100℃。
输水阀V6013：当系统中产生冷凝水并进入疏水阀时，内置倒吊桶因自身重量处于疏水阀的下部。这时位于疏水阀顶部的阀座开孔是打开的。允许冷凝水进入阀体并通过顶部的孔排出阀体。当蒸汽进入疏水阀。倒吊桶向上浮起，关闭出口阀，不允许蒸汽外泄。当全部蒸汽通过吊桶顶部的小孔泄出，倒吊桶沉入水中，循环得以重复。
甲醇工艺精制工段仿真软件 北京东方仿真软件技术有限公司 2009年1月
煤化工仿真软件系统 煤化工是以煤为原料，经过化学反应，生成各种化学品和油品的产业。煤通过高温干馏生产焦炭；通过气化生产合成气，进而生产合成氨和甲醇甲醚，煤烯烃和油等无机有机化工产品。其中甲醇是重要的化工原料；甲醚则是可以作为汽车燃料的环保产品。 当前，我国的煤化工正逐渐步入一个快速发展的新时期，产业化呼声空前高涨，并成为当今能源化工发展的热点。同时再加上我国众多的中小型氮肥厂，其生产的原料就是煤，以及从中央到地方都在研究和部署，煤化工工业是今后20年的重要发展方向，我国将成为世界最大的煤化工业国家。 针对煤化工业的大力发展，煤化企业必定对熟悉煤化工艺和操作流程的技术人员有大量的需求，东方仿真适时推出一系列煤化工仿真教案培训软件――合成氨、甲醇、甲醚等仿真实习软件。该仿真系统是以现有的计算机软硬件技术为基础，在深入了解化工生产各种过程、设备、控制系统及其正常操作的条件下，开发出各种工段生产操作过程动态模型，并设计出计算机易于实现而在传统教案与实践中无法实现的各种培训功能，整合计算机技术、多媒体技术，模拟出与真实工艺操作相近的全流程，从而为从事化工操作的各类人员提供一个操作与实验的仿真培训系统，因此，该仿真系统也是针对化工专业学生进行实习、实训时现场学习环境相对困难、无法动手操作，从而造成学生对具体工艺流程及生产原理细节理解不深的一个解决办法。 通过建立动态数学模型实时模拟一些煤化装置的真实生产过程的冷态开车、正常操作和正常停车、常见事故处理的现象和过程，再现了一个离线的、能够亲自动手操作的仿真Honeywell公司TDC3000或者是通用DCS操作界面，使员工或学生能够对工艺流程的主要指标进行控制和调
年30万吨甲醇合成工段换热器的设计 摘要 本次设计主要内容是对以煤为原料合成甲醇的工艺设计。根据神华宁夏煤业集团煤 制油净化合成厂甲醇合成车间其甲醇合成工段换热器的设计为基础，选定毕业设计题目为年产30 万吨甲醇合成工段换热器进行初步设计。 本设计主要研究目的是是通过对换热器的设计，掌握换热器的内部结构以及换热器在实际中的应用，熟悉实习企业该工段的工艺流程。 本设计采用的方法是有内插法，物料衡算，试差法，查图法等。 通过本次设计得到的结论：甲醇的进出口温度分别为；T1=60℃，T2=40℃；冷却水的进出口温度分别为：t1=20℃，t2=28℃；流体的流向为逆流；换热管根数为：n=94根；换热管长为：L=18m；换热管径为：D=400mm；计算出的换热管面积为：A=43.5m2；折流板的间距为：B=250mm，折流板数为：N B=23 块。 关键词: 粗甲醇；冷却器；折流板
目录 1绪论 (1) 1.1甲醇简介 (1) 1.2甲醇工艺简介 (2) 1.2.1工业上合成甲醇的主要工艺 (2) 1.2.1甲醇合成工艺简介 (3) 1.3换热器简介 (3) 1.3.1套管式换热器 (3) 1.3.2管壳式换热器 (4) 1.3.3固定管板式换热器 (4) 1.3.4浮头式换热器 (4) 1.3.5板式换热器 (5) 1.4本设计的目的和意义 (5) 1.5本设计的任务和内容 (5) 2 换热器的设计条件 (7) 2.1设计任务及操作条件 (7) 3 换热器的工艺设计 (8) 3.1确定设计方案 (8) 3.1.1热负荷及冷却水用量的计算 (8) 3.1.2确定流体的定性温度 (8) 3.2估算换热面积 (8) 3.2.1计算平均温差 (8) 3.2.2估算换热面积 (9) 3.3换热器的选型及结构尺寸的确定 (9) 3.3.1换热器的选型 (9) 3.3.2管内流速 (10) 3.3.3折流板 (10) 3.4核算换热器的流动阻力 (10) 3.4.1管程流体阻力 (11) 3.4.2壳程流体阻力 (12) 3.5核算总传热系数 (14) 3.5.1壳程对流传热系数 (14) 3.5.2管程对流传热系数 (14) 3.5.3总传热系数 (15) 3.6面积裕度 (15) 3.7核算壁温 (15) 4 附属设备选型及计算 (17) 4.1筒体壁厚的计算 (17) 4.2封头厚度计算 (18) 4.3管板设计 (20) 4.4法兰设计 (20)
合成气制甲醇（精品） 合成气制甲醇( 合成气可以由煤、焦炉煤气、天然气等生产) 一、甲醇合成工艺技术 合成甲醇工艺技术概况: 自从1923年德国BASF公司首次用一氧化碳在高温下用锌铬催化剂实现了甲醇 合成工业化之后，甲醇的工业化合成便得以迅速发展。当前，合成法甲醇生产几乎 成为目前世界上生产甲醇的唯一方法。半个多世纪以来，随着甲醇工业的迅速发 展，合成甲醇的技术也得以迅速改进。目前世界上合成甲醇的方法主要有以下几种: 1、高压法(19.6~29.4 MPa) 这是最初生产甲醇的方法，采用锌铬催化剂，反应温度为360~400?，压力 19.6~29.4Mpa。随着脱硫技术的发展，高压法也在逐步采用活性高的铜系催化剂， 以改善合成条件，达到提高效率和增产甲醇的效果。高压法虽然有70多年的历 史，但是，由于原料及动力消耗大，反应温度高，投资大，成本高等问题，其发展 长期以来处于停滞状态。 2、低压法(5.0~8.0 MPa) 这是20世纪60年代后期发展起来的甲醇合成技术。低压法基于高活性的铜 系催化剂。铜系催化剂活性明显高于锌铬催化剂，反应温度低(240~270?)，在较低 的压力下获得较高的甲醇收率，而且选择性好，减少了副作用，改善了甲醇质量， 降低了原材料的消耗。此外，由于压力低，不仅动力消耗比高压法降低很多，而且 工艺设备的制造也比高压法容易，投资得以降低，总之低压法比高压法有显著的优 越性。 3、中压法(9.8~12.0 MPa)
随着甲醇单系列规模的大型化(目前已有日产2000吨的装置甚至更大单系列的装置)，如采用低压法，势必导致工艺管道和设备非常庞大，因此在低压法的基础上，适当提高合成压力，即成为中压法。中压法仍采用与低压法相同的铜系催化剂，反应温度也与低压法相同，因此它具有与低压法相似的优点，但由于提高了合成压力，相应的动力消耗略有增加。目前，世界上新建或扩建的甲醇装置几乎都采用低压法或中压法，其中尤以低压法为最多。英国I.C.I公司和德国Lurgi公司是低压甲醇合成技术的代表，这两种低压法的差别主要在甲醇合成反应器及反应热回收的形式有所不同。目前世界上合成甲醇主要采用低压法工艺技术，它是大型甲醇装置的发展主流。甲醇合成系统包括合成气压缩(等压合成除外)、甲醇合成热量回收、甲醇精馏等工序，其核心设备是甲醇合成塔。有多种形式的合成塔在工业化装置中应用，经实际验证都是成熟可靠的。但在选择中要精心比较。二、甲醇精制 甲醇精制目前工业上采用的有两塔流程和三塔流程，两塔流程已能生产优质的工业品甲醇，但从节能降耗角度出发，选择三塔流程是较好的。三塔流程将以往的主精馏塔分为加压精馏塔和常压精馏塔，将加压精馏塔塔顶出来的甲醇蒸汽作为常压精馏塔的热源，降低了蒸汽消耗。通常情况下可降低能耗30%，但投资略有增加试析甲醇行业未来发展方向 甲醇是一种重要的有机化工原料，应用广泛，可以用来生产甲醛、合成橡胶、甲胺、对苯二甲酸二甲脂、甲基丙烯酸甲脂、氯甲烷、醋酸、甲基叔丁基醚等一系列有机化工产品，而且还可以加入汽油掺烧或代替汽油作为动力燃料以及用来合成甲醇蛋白。随着当今世界石油资源的日益减少和甲醇单位成本的降低，用甲醇作为新的石化原料来源已经成为一种趋势。尽管目前全球甲醇生产能力相对过剩，并且不排除由于某种原因而引起甲醇市场的波动，但是对于有着丰富的煤、石油、天然
甲醇工艺（精馏工段）设计说明书 一概述 1甲醇生产的发展概况 甲醇生产技术发展很快，近20年来，在原料路线、生产规模、节能降耗、过程控制与优化及与其他化工产品联合生产等发面都有新的突破与进展。 1）原料路线 甲醇生产的原料大致有煤、石油、天然气和含H 2、CO（或CO 2 ）的工业废气 等。从 50年代开始，天然气逐步成为制造甲醇的主要原料，因为它简化了流程，便于输送，降低了成本，目前世界甲醇总产量中约有70%左右是天然气为原料的。但是，随着能源的紧张，如何有效地开发煤炭资源，这是个从未中断过的研究课题，煤气化技术发展迅速，除传统的固定床UGI炉外，固定床鲁奇汽化炉，流化闯温克勒汽化炉，气流床K-T炉，气流床德士古汽化炉的开发均取得进展并都在工业上得到使用。从长远的战略观点来看，世界煤的储藏量远超过天然气和石油。我国情况更是如此，将来以煤制取甲醇的原料路线终将占主导地位。 2）生产规模 甲醇生产技术发展趋势之一是单系列，大型化。由于高压设备尺寸的限制，50年代以前，甲醇合成塔的单塔生产能力一般不超过100~200t/d，60年代不超过200~300t/d。但近十年来，单系列大型甲醇合成塔不断被开发，并在工业生产中使用，Lurgi管壳型甲醇合成塔单塔生产能力可达2500t/d。随着由气轮机驱动的大型离心压缩机研制成功，为合成气压缩机、循环机的大型化提供了条件。 国内的甲醇装置的规模偏小，除引进的Lurgi与ICI装置单系列年产10万吨甲醇外，较多中型化肥厂中单系列甲醇装置年产仅3~4万吨。更有一些单醇与联醇装置年产仅数千吨。今后必须不断创造条件，增大单系列甲醇装置的生产规模。 3）节能降耗 甲醇成本中能源消耗费用占较大比重。目前，甲醇生产技术改进的重点放在采用低能耗工艺，充分回收和利用能量等方面。主要方向是研制性能更好的转化与合成催化剂，降低甲醇合成压力，开发新的净化方法，降低燃料消耗。采用节能型精馏工艺与设备高、中、低位热能的合理配置与低位能热能的合理使用等措施。 4）过程控制 甲醇生产是连续操作，技术密集的工艺。目前正向高度自动化操作水平发展，化工过程优化控制在甲醇生产中得到推广与应用。 国内甲醇装置的过程控制水平还停留在仪表显示与单参数控制水平。采用数学模型方法对系统进行分析，已有初步成果。引进国内外先进控制技术进一步提高自控水平，对发展我国甲醇工业很有意义。 5）联合生产 国内外大多甲醇装置都是与其他化工产品实现联合生产的。甲醇装置成为大型化肥厂或石油化工厂的一个组成部分。其中具有代表性的是合成氨联产甲醇与城市 煤气联产甲醇。此外，还有利用含CO与H 2 的尾气、废气生产甲醇。目前已投产 的有乙炔尾气制甲醇，乙烯裂解废气制甲醇等。 2设计任务
甲醇生产---甲醇合成与精制 甲醇合成与精制 甲醇是极为重要的有机化工原料和清洁液体燃料，是碳一化工的基础产品。合成气的主要成分是CO和H2，它们在催化剂作用下可制得甲醇。在石油资源紧缺以及清洁能源、环保需求的情况下，以煤为原料生产甲醇，有望成为实现煤的清洁利用，弥补石油能源不足的途径。一、甲醇有哪些物理性质和化学性质？由性质进而掌握甲醇分析检测及安全环保的相关知识。 1、物理性质：甲醇是最简单的饱和一元醇，俗称“木精”、“木醇”，其分子式为CH3OH，分子量为32.04。 常温常压下，纯甲醇是无色透明、易燃、极易挥发且略带醇香味、刺激性气味的有毒液体。甲醇能和水以任意比互溶，但不形成共沸物，能和多数常用的有机溶剂(乙醇、乙醚、丙酮、苯等)混溶，并形成恒沸点混合物。甲醇能和一些盐如CaCl2、MgCl2等形成结晶化合物，称为结晶醇，如CaCl2、CH3OH、MgCl2、6CH3OH，和盐的结晶水合物类似。 2、化学性质：甲醇不具酸性，也不具碱性，对酚酞和石蕊均呈中性。 甲醇有很强的毒性，口服5～10ml可以引起严重中毒，10ml以上造成失明，30ml以上可致人死亡。甲醇属神经和血液毒物，它可以通过消化道、呼吸道和皮肤等途径进入人体，对中枢神经系统有麻醉作用；对视神经和视网膜有特殊选择作用，引起病变；可导致代谢性酸中毒，故空气中甲醇蒸汽的最高允许浓度为操作区5mg/m3，居民区0.5 mg/m3。甲醇在常温下无腐蚀性，但对于铅、铝例外。 3、甲醇定性检测法：检测试剂为浓硫酸和间苯二酚溶液（5克／升）。检测时将一小段表面被氧化的细铜丝投入约6毫升含甲醇的试样中，间隔一段时间，将此溶液缓缓倒入浓硫酸之中，会出现分层现象，再滴加间苯二酚溶液2滴，在和浓硫酸的分界面之间会出现玫瑰红色，这就证明有甲醇存在。 二、甲醇的主要用途： 甲醇是一种重要基本有机化工原料和溶剂，在世界上的消费量仅次于乙烯、丙稀和苯。甲醇可用于生产甲醛、甲酸甲酯、香精、染料、医药、火药、防冻剂、农药和合成树脂等；也可以替代石油化工原料，用来制取烯烃（MTP、MTO）和制氢（MTH）；还广泛用于合成各种重要
合成气制备甲醇原理与工艺 简要概述 班级：xxxxxxxxxxxxxxxxxxxxx 专业：化学工程与工艺 姓名：xxxxx 学号：201473020108 指导教师：xxxxx
一、甲醇的认识 1.物理性质 无色透明液体，易挥发，略带醇香气味；易吸收水分、CO2和H2S，与水无限互溶；溶解性能优于乙醇；不能与脂肪烃互溶，能溶解多种无机盐磺化钠、氯化钙、最简单的饱和脂肪醇。 2.化学性质 3.甲醇的用途 （1）有机化工原料 甲醇是仅次于三烯和三苯的重要基础有机化工原料 （2）有机燃料 (1)、甲醇汽油混合燃料；(2)、合成醇燃料；(3)、与异丁烯合成甲基叔丁基醚（MTBE）、高辛烷值无铅汽油添加剂；(4)、与甲基叔戊基醚（TAME）合成汽油含氧添加剂
4.甲醇的生产原料 甲醇合成的原料气成分主要是CO 、 CO2、 H2 及少量的N2 和CH4。主要有煤炭、焦炭、天然气、重油、石脑油、焦炉煤气、乙炔尾气等。 天然气是生产甲醇、合成氨的清洁原料，具有投资少、能耗低、污染小等优势，世界甲醇生产有90％以上是以天然气为原料，煤仅占 2%。 二、合成气制甲醇的原理 1.合成气的制备 a.煤与空气中的氧气在煤气化炉内制得高 CO 含量的粗煤气； b.经高温变换将 CO 变换为 H2 来实现甲醇合成时所需的氢碳比； c.经净化工序将多余的 CO2 和硫化物脱除后即是甲醇合成气。 说明： 由于煤制甲醇碳多氢少,必需从合成池的放气中回收氢来降低煤耗和能耗，回收的氢气与净化后的合成气配得生产甲醇所需的合成气, 即( H2-CO2) /( CO+CO2)＝2.00~2.05。 2.反应机理 主反应 OH CH H CO 322→+ △H 298=-90.8kJ/mol CO 2 存在时 O H OH CH H CO 23222+→+ △H 298=-49.5kJ/mol 副反应 O H OCH CH H CO 233242+→+ O H CH H CO 2423+→+ O H OH H C H CO 2942384+→+ O H CO H CO 222+→+ 增大压力、低温有利于反应进行，但同时也有利于副反应进行，故通过加入催化剂，提高反应的选择性，抑制副反应的发生。 3. 影响合成气制甲醇的主要因素 （1）合成甲醇的工业催化剂
煤制甲醇工艺流程化设计 主反应为：C + O 2 → C O + C O 2 + H 2 → C H 3O 副反应为： 1 造气工段 （1）原料：由于甲醇生产工艺成熟,市场竞争激烈,选用合适的原料就成为项目的关键,以天然气和重油为原料合成工艺简单，投资相对较少，得到大多数国家的青睐，但从我国资源背景看，煤炭储量远大于石油、天然气储量，随着石油资源紧缺、油价上涨，在大力发展煤炭洁净利用技术的形势下，应该优先考虑以煤为原料,所以本设计选用煤作原料。 图1-1 甲醇生产工艺示意图 （2）工艺概述：反应器选择流化床，采用水煤浆气化激冷流程。原料煤通过粉碎制成65%的水煤浆与99.6%的高压氧通过烧嘴进入气化炉进行气化反应，产生的粗煤气主要成分为CO ，CO 2，H ２等。 2423CO H CH H O +?+2492483CO H C H OH H O +?+222CO H CO H O +?+
2 净化工段 由于水煤浆气化工序制得粗煤气的水汽比高达1.4可以直接进行CO变换不需加入其他水蒸气，故先进行部分耐硫变换，将CO转化为CO2，变换气与未变换气汇合进入低温甲醇洗工序，脱除H2S和过量的CO2，最终达到合适的碳氢比，得到合成甲醇的新鲜气。 CO反应式： CO+H O=CO+H 222 3 合成工段 合成工段工艺流程图如图1。 合成反应要点在于合成塔反应温度的控制，另外，一般甲醇合成反应10～15Mpa的高压需要高标准的设备，这一项增加了很大的设备投资，在设计时，选择目前先进的林达均温合成塔，操作压力仅5.2MPa，由于这种管壳式塔的催化剂床层温度平稳均匀，反应的转化率很高。在合成工段充分利用自动化控制方法，实行连锁机制，通过控制壳程的中压蒸汽的压力，能及时有效的掌控反应条件，从而确保合成产品的质量。 合成主反应： CO+2H=CH OH 23 主要副反应： CO+3H=CH OH+H O 2232 4 精馏工段 精馏工段工艺流程图见图2。 合成反应的副产主要为醚、酮和多元醇类，本设计要求产品达质量到国家一级标准，因此对精馏工艺的合理设计关系重大，是该设计的重点工作。设计中选用双塔流程，对各物料的进出量和回流比进行了优化，另外，为了进一步提高精甲醇质量，从主塔回流量中采出低沸点物继续进预塔精馏，这一循环流程能有效的提高甲醇的质量。
年产50万吨甲醇合成工艺初步设计 摘要 本设计重点讨论了合成方案的选择，首先介绍了国内外甲醇工业的现状、甲醇原料的来源和甲醇本身的性质及用途。其次介绍了合成甲醇的基本原理以、影响合成甲醇的因素、甲醇合成反应速率的影响。在合成方案里面主要介绍了原料路线、不同原料制甲醇的方法、合成甲醇的三种方法、生产规模的选择、改善生产技术来进行节能降耗、引进国外先进的控制技术，进一步提高控制水平，来发展我国甲醇工业及简易的流程图。在工艺条件中，主要介绍了温度、压力、氢与一氧化碳的比例和空间速度。主要设备冷激式绝热反应器和列管式等温反应器介绍。最后进行了简单的物料衡算。 关键词:甲醇，合成塔
一、综述 (一)国内外甲醇工业现状 甲醇是重要的化工原料，应用广泛，主要用于生产甲醛，其消耗量约占甲醇总量的30%～40%;其次作为甲基化剂，生产甲胺、丙烯酸甲酯、甲基丙烯酸甲酯、甲基叔丁基醚、对苯二甲酸二甲酯;甲醇羰基化可生产醋酸、酸酐、甲酸甲酯、碳酸二甲酯等。其次，甲醇低压羰基化生产醋酸，近年来发展很快。随着碳化工的发展，由甲醇出发合成乙二醇、乙醛、乙醇等工艺正在日益受到重视。国内甲醇装置规模普遍较小，且多采用煤头路线，以煤为原料的约占到78%;单位产能投资高，约为国外大型甲醇装置投资的2倍，导致财务费用和折旧费用高，这些都会影响成本。据了解，我国有近200家甲醇生产企业，但其中10万吨/年以上的装置却只占20%，最大的甲醇生产装置产能也就是60万吨/年，其余80%都是10万吨/年以下的装置。根据这样的装置格局，业内普遍估计，目前我国甲醇生产成本大约在1400,1800元/吨(约200美元/吨)，一旦出现市场供过于求的局面，国内甲醇价格有可能要下跌到约2000元/吨，甚至更低。这对产能规模小，单位产能投资较高的国内大部分甲醇生产企业来讲会加剧增。 而以中东和中南美洲为代表的国外甲醇装置普遍规模较大。目前国际上最大规模的甲醇装置产能以达到170万吨/年。2008年4月底，沙特甲醇公司170万吨/年的巨型甲醇装置在阿尔朱拜勒投产，使得
甲醇精制工段仿真软件简介
北京东方仿真软件技术有限公司 Beijing east simulation software & technology co.,ltd
煤化工仿真软件系统 煤化工是以煤为原料，经过化学反应，生成各种化学品和油品的 产业。煤通过高温干馏生产焦炭；通过气化生产合成气，进而生产合 成氨和甲醇甲醚，煤烯烃和油等无机有机化工产品。其中甲醇是重要 的化工原料；甲醚则是可以作为汽车燃料的环保产品。 当前，我国的煤化工正逐渐步入一个快速发展的新时期，产业化 呼声空前高涨，并成为当今能源化工发展的热点。同时再加上我国众 多的中小型氮肥厂，其生产的原料就是煤，以及从中央到地方都在研 究和部署，煤化工工业是今后 20 年的重要发展方向，我国将成为世界 最大的煤化工业国家。 针对煤化工业的大力发展，煤化企业必定对熟悉煤化工艺和操作 流程的技术人员有大量的需求，东方仿真适时推出一系列煤化工仿真 教学培训软件――合成氨、甲醇、甲醚等仿真实习软件。该仿真系统 是以现有的计算机软硬件技术为基础，在深入了解化工生产各种过程、 设备、控制系统及其正常操作的条件下，开发出各种工段生产操作过 程动态模型，并设计出计算机易于实现而在传统教学与实践中无法实 现的各种培训功能，整合计算机技术、多媒体技术，模拟出与真实工 艺操作相近的全流程，从而为从事化工操作的各类人员提供一个操作 与试验的仿真培训系统，因此，该仿真系统也是针对化工专业学生进 行实习、实训时现场学习环境相对困难、无法动手操作，从而造成学 生对具体工艺流程及生产原理细节理解不深的一个解决办法。 通过建立动态数学模型实时模拟一些煤化装置的真实生产过程的 冷态开车、正常操作和正常停车、常见事故处理的现象和过程，再现 了一个离线的、能够亲自动手操作的仿真 Honeywell 公司 TDC3000 或
设计任务书 设计（论文）题目：年产40万吨甲醇合成工艺 设 学院：内门古化工职业学院 专业：应用化工技术 班级：应化09-4班 学生：张琦 指导教师：杨志杰李秀清
1．设计（论文）的主要任务及目标 (1) 结合专业知识和工厂实习、分析选定合适的工艺参数。 (2) 进行工艺计算和设备选型能力的训练。 (3) 进行工程图纸设计、绘制能力的训练。 2．设计（论文）的基本要求和内容 (1) 本车间产品特点及工艺流程。 (2) 主要设备物料、热量衡算、结构尺寸计算及辅助设备的选型计算。 (3) 参考资料 3．主要参考文献 [1] 谢克昌、李忠.甲醇及其衍生物.北京.化学工业出版社.2002.5～7 [2] 冯元琦.联醇生产.北京.化学工业出版社.1989.257～268. [3] 柴诚敬、张国亮。化工流体流动与传热。北京。化学工业出版社。2000.525-530 4．进度安排 设计（论文）各阶段名称起止日期 1 收集有关资料 20111-01-28~2010-02-11 2 熟悉资料，确定方案 2010-02-12~2010-02-26 3 论文写作 2010-02-27~2010-03-19 4 绘制设计图纸 2010-03-20~2010-04-03 5 准备答辩 2010-4-10 目录 摘要 (1) 第1章甲醇精馏的工艺原理 (2) 第1.1节基本概念 (2) 第1.2节甲醇精馏工艺 (3) 1.2.1 甲醇精馏工艺原理 (3) 1.2.2 主要设备和泵参数 (3) 1.2.3膨胀节材料的选用 (6) 第2章甲醇生产的工艺计算 (7) 第2.1节甲醇生产的物料平衡计算 (7) 第2.2 节生产甲醇所需原料气量 (9) 2.2.1生产甲醇所需原料气量 (9) 第2.3节联醇生产的热量平衡计算 (15) 2.3.1甲醇合成塔的热平衡计算 (15) 2.3.2甲醇水冷器的热量平衡计算 (18) 第2.4节粗甲醇精馏物料及热量计算 (21) 2.4.1 预塔和主塔的物料平衡计算 (21) 2.4.2 预塔和主塔的热平衡计算 (25)
甲醇精馏工艺流程 由合成工序闪蒸槽来的粗甲醇在正常情况下直接进入本工序的粗甲醇预热器（E11101）预热至65℃后进入预精馏塔（T11101）（在非正常情况下，粗甲醇来自甲醇罐区粗甲醇储槽，经粗甲醇泵加压后进粗甲醇预热器预热。粗甲醇预热器的热源来自常压塔再沸器出来的精甲醇冷凝液温度。）预精馏塔（T11101）作用是除去溶解在粗甲醇中的气体和沸点低于甲醇的含氧有机物，以及C10以下的烷烃。预精馏塔顶部出来的甲醇蒸汽温度为73.6℃，压力为0.0448MPa，塔顶出来进入预塔冷凝器Ⅰ（E11103），塔顶蒸汽中所含的大部分甲醇在第一冷凝器中被冷凝下来，流入预塔回流槽（V11103)经预塔回流泵（P11102AB）打回流。未冷凝的少部分甲醇蒸汽，低沸点的组分和不凝气进入塔顶冷凝器Ⅱ（E11104）继续冷凝，冷凝液可进入网流槽也可作为杂醇采出，不凝气经排放槽中的脱盐水吸收其中的甲醇后放空排放。用不凝气的排放量控制预精馏塔（T11101）塔顶压力，排放槽吸收液达到一定浓度后作为杂醇送入杂醇储槽或返回粗甲醇储槽重新精馏。预塔再沸器（E11102）的热源采用0.5MPa的低压饱和蒸汽。蒸汽冷凝液回冷凝液水槽（V11112）经冷凝水泵（P11110AB）送往动力站循环使用。为中和粗甲醇中的少量有机酸，在配碱槽中加入定量固体NaOH配置碱溶液储存在配碱槽（V11101）中。经碱液泵（P11101AB）进入扬碱器（V11110AB）再进入预塔回流槽（V11103）经过预塔回流泵（P11102AB）沿预精馏塔（T11101）进料管线加入预塔，控制预塔塔釜溶液PH值为9—10，预精馏塔（T11101）塔釜维持一定液位，塔釜甲醇溶液经加压塔进料泵（P11103AB）加压后进入加压塔进料预热器（E11105）预热后的甲醇进入加压塔（T11102）进料口，塔顶出来的甲醇气体温度121℃压力约0.574MPa 进过常压塔再沸器（E11107）将甲醇冷凝下来，冷凝后的甲醇液进入加压塔回流槽（V11111）。回流槽中的甲醇一部分经加压塔回流泵（P11104AB）后打回流入加压精馏塔（T11102），其余部分经粗甲醇预热器（E11101）与粗甲醇换热降温后再经精甲醇冷却器（E11110）冷却作为产品送往精甲醇中间槽（V11106）。加压塔再沸器的热源采用0.5MPa饱和蒸汽，蒸汽冷凝液回冷凝液水槽（V11112）经P11110AB冷凝水泵送往动力站循环使用。 常压塔部分：加压精馏塔（T11102）塔釜维持一定液位，甲醇溶液靠自压进入常压精馏塔（T11103）进料口，从常压精馏塔（T11103）塔顶出来的甲醇蒸汽温度气体温度为66℃，压力为0.008MPa,经常压塔冷凝器（E11108）冷凝，冷凝下来的甲醇进入常压塔回流槽（V11104），一部分经常压塔回流泵（P11105AB）打回流进入精馏塔（T11103），其余作为产品进入精甲醇冷却器（E11110）冷却到40℃送往精甲醇中间槽（V11106）,另有一部分
课题名称：年产3万吨甲醇合成工艺设 计
毕业设计（论文）原创性声明和使用授权说明 原创性声明 本人郑重承诺：所呈交的毕业设计（论文），是我个人在指导教师的指导下进行的研究工作及取得的成果。尽我所知，除文中特别加以标注和致谢的地方外，不包含其他人或组织已经发表或公布过的研究成果，也不包含我为获得及其它教育机构的学位或学历而使用过的材料。对本研究提供过帮助和做出过贡献的个人或集体，均已在文中作了明确的说明并表示了谢意。 作者签名：日期： 指导教师签名：日期： 使用授权说明 本人完全了解大学关于收集、保存、使用毕业设计（论文）的规定，即：按照学校要求提交毕业设计（论文）的印刷本和电子版本；学校有权保存毕业设计（论文）的印刷本和电子版，并提供目录检索与阅览服务；学校可以采用影印、缩印、数字化或其它复制手段保存论文；在不以赢利为目的前提下，学校可以公布论文的部分或全部内容。 作者签名：日期：
学位论文原创性声明 本人郑重声明：所呈交的论文是本人在导师的指导下独立进行研究所取得的研究成果。除了文中特别加以标注引用的内容外，本论文不包含任何其他个人或集体已经发表或撰写的成果作品。对本文的研究做出重要贡献的个人和集体，均已在文中以明确方式标明。本人完全意识到本声明的法律后果由本人承担。 作者签名：日期：年月日 学位论文版权使用授权书 本学位论文作者完全了解学校有关保留、使用学位论文的规定，同意学校保留并向国家有关部门或机构送交论文的复印件和电子版，允许论文被查阅和借阅。本人授权大学可以将本学位论文的全部或部分内容编入有关数据库进行检索，可以采用影印、缩印或扫描等复制手段保存和汇编本学位论文。 涉密论文按学校规定处理。 作者签名：日期：年月日 导师签名：日期：年月日
1绪论 引言 在国内天然气供应紧张和国际油价、天然气价格连续上涨情况下，国内许多公司将目光转向用煤生产天然气的项目，煤气化生产合成气，合成气通过一氧化碳变换和净化后，通过甲烷化反应生产天然气的工艺在技术上是成熟的，煤气化、一氧化碳变换和净化是常规的煤化工技术，甲烷化是一个有相当长应用历史的反应技术，工艺流程短，技术相对简单，对于合成气通过甲烷化反应生产甲烷这一技术和催化剂在国际上有数家公司可供选择。对于解决国内能源供应紧张局面的各种非常规石油和非常规天然气技术路线进行综合比较后判断，煤气化生产合成气、合成气进一步生产甲烷（代用天然气）项目是一种技术上完全可行的项目，在目前国际和国内天然气价格下，这个项目在财务上具有很好的生存能力和盈利能力。另外，作为天然气产品，依赖国内日趋完善的国家、地区天然气管网系统进行分配销售，使得天然气产品的市场空间巨大。充分利用国内的低热值褐煤、禁采的高硫煤或地处偏远运输成本高的煤炭资源，就地建设煤制天然气项目，进行煤炭转化天然气是一个很好的煤炭利用途径。 天然气的特性和用途 天然气系古生物遗骸长期沉积地下，经慢慢转化及变质裂解而产生之气态碳氢化合物，具可燃性，多在油田开采原油时伴随而出。天然气蕴藏在地下约3000—4000米之多孔隙岩层中，主要成分为甲烷，通常占85-95%；其次为乙烷、丙烷、丁烷等，比重，比空气轻，具有无色、无味、无毒之特性，天然气公司皆遵照政府规定添加臭剂，以资用户嗅辨。在石油地质学中，通常指油田气和气田气。其组成以烃类为主，并含有非烃气体。广义的天然气是指地壳中一切天然生成的气体，包括油田气、气田气、泥火山气、煤撑器和生物生成气等。按天然气在地下存在的相态可分为游离态、溶解态、吸附态和固态水合物。只有游离态的天然气经聚集形成天然气藏，才可开发利用。 天然气是生产氨和氢气的理想原料，由其制成的合成气能被更有效、更清洁、更经济地（通过蒸汽转化）生产和净化，而用其他普通原料制成的合成气就逊色得多。对采用合成气制成的碳产品而言，如甲醇、羰基醇和费—托法制成的烃，这类产品有个小缺点：蒸汽转化法制成的合成气中氢气比例通常太低。 天然气的世界储量依然十分丰富，但在工业发达、经济发展更成熟的地区天然气资源正趋于殆尽，只是最近这种趋势更明显。前几年的冬天，美国天然气价格在需求高峰期已达到高位，而今年冬天，因北海天然气产量下降，造成欧洲天
甲醇合成原理方法与工艺 图1煤制甲醇流程示意图 煤气经过脱硫、变换，酸性气体脱除等工序后，原料气中的硫化物含量小于0.1mg／m3。进入合成气压缩机，经压缩后的工艺气体进入合成塔，在催化剂作用下合成粗甲醇，并利用其反应热副产3.9MPa中压蒸汽，降温减压后饱和蒸汽送入低压蒸汽管网，同时将粗甲醇送至精馏系统。 一、甲醇合成反应机理 自CO加氢合成甲醇工业化以来，有关合成反应机理一直在不断探索和研究之中。早期认为合成甲醇是通过CO在催化剂表面吸附生成中间产物而合成的，即CO是合成甲醇的原料。但20世纪70年代以后，通过同位素示踪研究，证实合成甲醇中的原子来源于CO2，所以认为CO2是合成甲醇的起始原料。为此，分别提出了CO和CO2合成甲醇的机理反应。但时至今日，有关合成机理尚无定论，有待进一步研究。 为了阐明甲醇合成反应的模式，1987年朱炳辰等对我国C301型铜基催化剂，分别对仅含有CO或CO2或同时含有CO和CO2三种原料气进行了甲醇合成动力学实验测定，三种情况下均可生成甲
醇，试验说明：在一定条件下，CO和CO2均可在铜基催化剂表面加氢生成甲醇。因此基于化学吸附的CO连续加氢而生成甲醇的反应机理被人们普遍接受。 对甲醇合成而言，无论是锌铬催化剂还是铜基催化剂，其多相(非匀相)催化过程均按下列过程进行： ①扩散——气体自气相扩散到气体一催化剂界面； ②吸附——各种气体组分在催化剂活性表面上进行化学吸附； ③表面吸附——化学吸附的气体，按照不同的动力学假说进行反应形成产物； ④解析——反应产物的脱附； ⑤扩散——反应产物自气体一催化剂界面扩散到气相中去。 甲醇合成反应的速率，是上述五个过程中的每一个过程进行速率的总和，但全过程的速率取决于最慢步骤的完成速率。研究证实，过程①与⑤进行得非常迅速，过程②与④的进行速率较快，而过程③分子在催化剂活性界面的反应速率最慢，因此，整个反应过程的速率取决于表面反应的进行速率。 提高压力、升高温度均可使甲醇合成反应速率加快，但从热力学角度分析，由于CO、C02和H2合成甲醇的反应是强放热的体积 缩小反应，提高压力、降低温度有利于化学平衡向生成甲醇的方向移动，同时也有利于抑制副反应的进行。 二、甲醇合成的主要反应 (1)甲醇合成主要反应 CH3OH CO+2H CO2CH3OH+H2O 同时CO2和H2发生逆变换反应 CO 2CO+H2O
毕业设计（论文）手册 课题名称：年产1万吨甲醇—水混合物系精馏工段 工艺设计
年产1万吨甲醇-水精馏工段工艺设计 摘要 由于能源危机和化石燃料燃烧带来的环境污染，寻找出环境友好的可再生能源是十分必要的。甲醇不仅是一种重要的化工有机溶剂，还是一种极具潜力的新型生物燃料。顺应国家新能源政策，对实现可再生资源的能源化具有重要的意义。 通过翻阅大量的资料，本设计首先确定了提纯工段的设计方案。针对于当代甲醇精馏工艺，仅对甲醇塔3进行优化设计，对粗甲醇进行进一步精制。对于塔设备的选择，本设计选择浮阀塔。在给定相关工艺参数（其中原料液处理量F=43.17kmol/h，进料温度为70℃，要求塔顶产品的甲醇含量不少于99.5%；塔底残液的甲醇含量不大于0.5%）的基础上进行了物料衡算，确定相平衡方程和操作线方程；然后采用逐板计算法计算出了精馏塔的理论塔板数，由此得到实际塔板数32块，总的人孔数为3，塔径D=3.06m，塔高H=21.2m，以及冷凝器、再沸器及离心泵等附属设备的工艺参数，从而对这些设备进行了选型。最后绘制了相关的工艺流程图及精馏塔设备图。 关键词：甲醇；工艺设计；三塔精馏；常压塔
Process design of distillation of methanol-water system with an annual output of 10,000 tons chenbo (Liaoning University of Petroleum & Chemical, Petroleum Institute of Chemical, Biological Engineering 1001, Yingkou, Liaoning, 115000) Abstract Because of the energy crisis and environmental pollution caused by fossil fuel combustion, it is very f necessary to find out the environmental friendly renewable energy. Methanol is not only an important chemical organic solvent, but also a potential new biofuels. In order to conform to the new national energy policy, it has the vital significance to use the renewable resources as energy After reading a lot of data, firstly, the design scheme of distillation section has been established.For contemporary biological methanol distillation process, No.3 of methanol column has especially been chosen to optimize design to refine crude methanol. The float valve tower has been selected as the tower equipment. Based on the related process parameters (including the material liquid handling capacity F=43.17kmol/h, feed temperature 70℃, with requirements for content of methanol in supertower product not less than 99.5%, content of the residual liquid n-butanol in the bottom tower less than 0.5%), the material balance has been done and the phase equilibrium equation and operating line equation have been established. Then using method of step-by-step calculation to calculate the theoretical plate number, the results are the actual number of plate Np=32, the total number of the manhole 3,tower diameter D=3.06, tower height H=21.2 respectively.According to the relevant process parameters, model of the condenser, the reboiler, centrifugal pump and other ancillary equipment has been selected.
课程设计说明书 题 目： 40wt 煤制烯烃设计—甲醇精制工 段 学生姓名： 唐文静 学 院： 化工学院 班 级： 化学工程与工艺09-1班 指导教师： 刘俞辰 二O 一三 年 五 月 二十二日
目录 第1章总论 0 1.1 产品简介 (2) 1.2 设计依据 (2) 1.2 设计指导思想 (3) 第2章工艺技术路线的选择 (5) 2.1 全场工艺流程选择 (5) 2.2 甲醇精制工艺流程选择依据与原则 (5) 2.2.1 甲醇精制现有生产方法 (6) 2.2.2 双塔精馏和三塔精馏产工艺流程的对比 (6) 2.2.3双塔精馏和三塔精馏产工艺耗能的对比 (6) 第3章甲醇精制工段物料和热量衡算 (9) 3.1 甲醇精馏工段的物料衡算的计算依据 (9) 3.2 甲醇精馏工段的物料衡算的计算过程 (9) 3.2．1 预塔物料衡算 (9) 3.2．2 加压塔物料衡算 (12) 3.2．3 常压塔物料衡算 (13) 第4章甲醇精制工段工艺流程简述 (14) 4.1 三塔精馏工艺流程简介 (14) 4.2 三塔精馏工艺流程简图 (14) 参考文献 (15) 心得体会 (16) 致谢 (17)
第1章总论 1.1 产品简介 在煤的清洁高效利用中，煤制烯烃是公认和可行的发展方向，其中甲醇制烯烃是在世界范围内目前尚未实现工业化应用的关键技术，已经成为发展新型煤化工的瓶颈。2009年10月9日，“流化床甲醇制丙烯工业技术开发项目”工业试验装置在安徽淮南开车成功，装置经过470小时满负荷连续运行，获得了预期成果，并于11月27日通过了由中国石油和化学工业协会组织的成果鉴定。 烯烃作为重要的化工原料，作为石油化工核心产品，被称为“石化工业之母”。乙烯产量已成为衡量一个国家石油化工发展水平的标志，其生产能力被看作是一个国家经济实力的体现。1962年我国首套乙烯生产装置在兰州化学工业公司诞生，经过四十年的发展，我国目前已建成乙烯生产装置20套。但随着我国GDP的快速增长，未来一段时期国内烯烃产品仍将供不应求。乙烯产品直接繁衍和带动发展塑料深加工、橡胶制品、纺织、石蜡深加工、助剂加工、包装材料、建设材料、化工机械制造、工程建筑、运输、餐饮服务等产业。大到航空航天，小到吃饭穿衣，它与国民经济、人民生活息息相关。一个年产量百万吨级乙烯项目，除本身直接提供数目庞大的就业岗位外，还通过发展配套产品和深加工产品，建立起覆盖性的新兴加工产业。初步测算可增加就业岗位五万余个。传统的烯烃产品，如乙烯、丙烯的制取路线，主要是通过石脑油裂解生产的，其缺点是过分依赖石油。 1.2 设计依据 据权威机构预测，到2009 年，全球乙烯需求量年均增长500 万吨；我国乙烯当量消费2010 年将达到2 500万吨，2015年达3 000万吨以上。20世纪60 年代初，美国乙烯年产量就达200多万吨，到20 世纪70 年代后期更是激增到了2 000万吨。而当时我国大陆的乙烯年生产能力仅为 6 万吨/年。1983年我国30万吨/年，大乙烯工程在大庆石化、齐鲁石化、扬子石化、上海石化建成投产后，我国乙烯工业迈上新台阶。 2003年以来，国际原油价格一路攀升，随着国际油价升高，乙烯生产成本

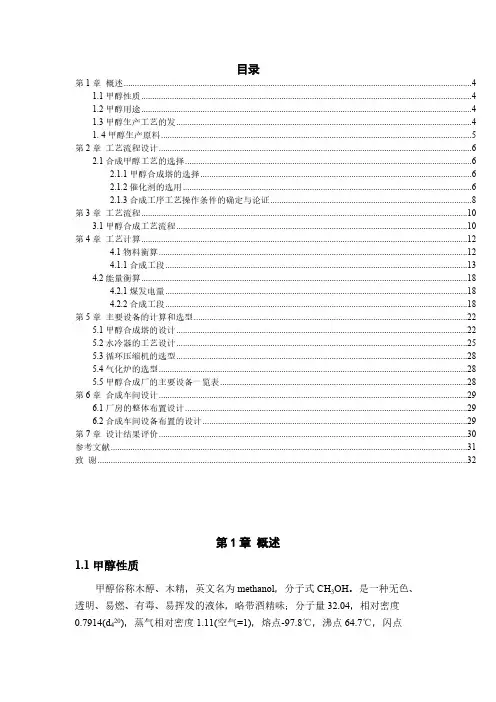

目录 第1章概述 (1) 1.1甲醇性质 (1) 1.2甲醇用途 (2) 1.3甲醇生产工艺的发 (2) 1. 4甲醇生产原料 (3) 第2章工艺流程设计 (3) 2.1合成甲醇工艺的选择 (4) 2.1.1甲醇合成塔的选择 (4) 2.1.2催化剂的选用 (4) 2.1.3合成工序工艺操作条件的确定与论证 (6) 第3章工艺流程 (7) 3.1甲醇合成工艺流程 (7) 第4章工艺计算 (8) 4.1物料衡算 (8) 4.1.1合成工段 (9) 4.2能量衡算.................................................................................................................... 错误！未定义书签。 4.2.1煤发电量......................................................................................................... 错误！未定义书签。 4.2.2合成工段......................................................................................................... 错误！未定义书签。第5章主要设备的计算和选型............................................................................................ 错误！未定义书签。 5.1甲醇合成塔的设计.................................................................................................... 错误！未定义书签。 5.2水冷器的工艺设计.................................................................................................... 错误！未定义书签。 5.3循环压缩机的选型.................................................................................................... 错误！未定义书签。 5.4气化炉的选型............................................................................................................ 错误！未定义书签。 5.5甲醇合成厂的主要设备一览表................................................................................ 错误！未定义书签。第6章合成车间设计............................................................................................................ 错误！未定义书签。 6.1厂房的整体布置设计................................................................................................ 错误！未定义书签。 6.2合成车间设备布置的设计........................................................................................ 错误！未定义书签。第7章设计结果评价............................................................................................................ 错误！未定义书签。参考文献.................................................................................................................................. 错误！未定义书签。致谢 ....................................................................................................................................... 错误！未定义书签。 第1章概述 1.1甲醇性质 甲醇俗称木醇、木精，英文名为methanol，分子式CH3OH。是一种无色、 透明、易燃、有毒、易挥发的液体，略带酒精味；分子量32.04，相对密度 0.7914(d420)，蒸气相对密度1.11(空气=1)，熔点-97.8℃，沸点64.7℃，闪点（开
