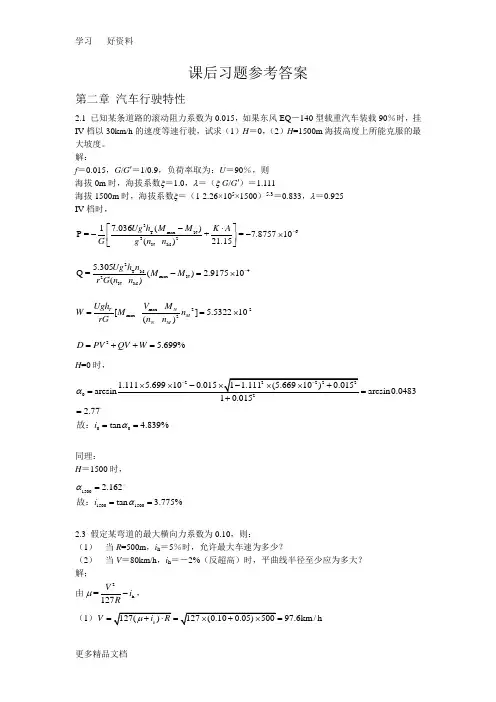

课后习题参考答案
第二章 汽车行驶特性
2.1 已知某条道路的滚动阻力系数为0.015，如果东风EQ －140型载重汽车装载90％时，挂IV 档以30km/h 的速度等速行驶，试求（1）H ＝0，（2）H =1500m 海拔高度上所能克服的最大坡度。 解：
f ＝0.015，G /G ′＝1/0.9，负荷率取为：U ＝90％，则 海拔0m 时，海拔系数ξ＝1.0，λ＝（ξ G /G ′）＝1.111 海拔1500m 时，海拔系数ξ＝（1-2.26×105×1500）5.3＝0.833，λ＝0.925 IV 档时，
36T max N 32
N M 17.036()P =+=7.875710(-)21.15Ug h M M K A G g n n -??-?--????? 24T M
max N 2N M 5.305Q =() 2.917510(-)Ug h n M M r G n n --=?
2-2
max max 2
-[-] 5.532210(-)N T M
N M V M Ugh W M n rG n n =
=? 2 5.699%D PV QV W =++=
H =0时，
000arcsin0.0483
2.77tan 4.839%
i αα====
=故：
同理：
H ＝1500时，
1500150015002.162
tan 3.775%
i αα===故：
2.3 假定某弯道的最大横向力系数为0.10，则：
（1） 当R =500m ，i h ＝5％时，允许最大车速为多少？
（2） 当V ＝80km/h ，i h ＝－2%（反超高）时，平曲线半径至少应为多大？ 解；
由2
h =
127V i R
μ-， （1
）97.6km/h V ==
（2）22
80629.92m 127()127(0.100.02)
h V R i μ===+?-
2.4 设某条道路规定的最大纵坡为5%，当汽车以80km/h 的车速在半径为250m 、超高横坡度为8%的平曲线上行驶时，求折减后的最大纵坡度。 解：
i max ＝5％，V ＝80km/h ，R =250 m ，i h ＝8％，则
22max max
h 80=0.050.08 3.387%127127250
V i i i R -=-?=?
课后习题参考答案
第三章 平面线形设计
3.1 某山岭区二级公路，已知起点、JD1、JD2的坐标分别为（40961.914，91066.103）、
（40433.528，91250.097）、（40547.416，91870.392），并设JD1的R=150m ，Ls ＝40m ，起点桩号为K12+234.567。
1）求JD1的曲线元素及主要点里程。
2）计算所给平曲线的ZH 、HY 、YH 和HZ 四个主要点的坐标。 3）推算JD2的桩号。 解：
JD 1的偏角α＝78°30′37″－160°48′03″＝－82°17′26″（左偏） 由题意，起点桩号为：K12+234.567
则JD 1桩号为：K12+234.567+559.505＝K12+794.072 已知 R ＝150 m ，L s ＝40 m ，则曲线要素为：
24
3
32
0.44424238419.988
2240s s s s L L p R R
L L q R --＝＝＝＝
tan 151.438
2
255.436sec 49.781
2
247.440
s T R p q L R L E R p R J T L α
αα
++=?+=+＝（）＝＝（）－＝＝－＝
计算L 时，注意α应以弧度（rad ）为单位。 主点桩号为：
ZH ＝K12+794.072－151.438＝K12+642.634 HY ＝K12+682.634
QZ ＝K12+770.352 YH ＝K12+858.07 HZ ＝K12+898.07 2）主点坐标为：
ZH 坐标： △x ＝151.438×cos （160°48′03″+180°）＝143.015
△y ＝151.438×sin （160°48′03″+180°）＝-49.801
x ＝40433.528+143.015＝40576.543 y ＝91250.097-49.801＝91200.296 HZ 坐标： △x ＝151.438×cos78°30′37″＝30.165
△y ＝151.438×sin78°30′37″＝148.403
x ＝40433.528+30.165＝40463.693 y ＝91250.097+148.403＝91398.500 HY （YH ）坐标：
55
43764039.92940 1.7766336s s s s L x L A L L
y A A ＝－＝＝－＝ HY 坐标：
1cos(arctan )
cos(arctan )40576.54339.929/cos(arctan1.766/39.929)cos(1604803/180arctan1.766/39.929)40539.419HY ZH x y
X X A y x x
ξπ=+?+'''=+??-=1sin(arctan )cos(arctan )91200.29639.929/cos(arctan1.766/39.929)sin(1604803/180arctan1.766/39.929)91215.104
HY ZH x
y
Y Y A y x x
ξπ=+
?+'''=+??-=同理，YH 坐标：
2cos(180arctan )cos(arctan )40463.69339.929/cos(arctan1.766/39.929)cos(783037/180arctan1.766/39.929)40457.480
YH HZ x
y
X X A y x x
ξππ=+
?+-'''=+??+-=2sin(180arctan )cos(arctan )91398.50039.929/cos(arctan1.766/39.929)sin(783037/180arctan1.766/39.929)91359.018
YH HZ x
y
Y Y A y x x
ξππ=+
?+-'''=+??+-=QZ ：
x ＝R sin ?m +q ＝150×sin （87.18/150+40/2×150）+19.988=118.684 y ＝R (1－cos ?m )+p ＝37.487 X ＝40476.789，Y ＝91274.728 3）JD2桩号：
JD2=JD1+571.753-J=（K12+794.072）+571.753-47.440=K13+318.385
或：JD2=571.753-T+HZ=571.753-151.438+（K12+898.07）=K13+318.385
两种方法结果相同
下图为采用Excel计算的结果（表中所列的逐桩坐标计算仅适用于YH之前，YH~HZ段需另行计算）
3.4 设某二级公路设计速度为80km/h，路拱横坡为2％。
（1）试求不设超高的平曲线半径及设置超高（i h＝8％）的极限最小半径（分别取0.035和0.15）。
（2）当采用极限最小半径时，缓和曲线长度应为多少（路面宽B=9m，超高渐变率取1/150）？解：
（1）不设超高时（反超高，i h =－2%）：
R min ＝V 2/127（μ+i h ）＝802/[127×(0.035－0.02)]＝3359.58 m ，规范中取3350m 。 设超高时：
R min ＝V 2/127（μ+i h ）＝802/[127×(0.15+0.08)]＝219.1 m ，规范中取250m 。 （2）粗略的计算： 以内侧边缘为旋转轴：
L c ＝B ·△i /p ＝9×（8％+2％）/（1/150）＝135 m 以中线为旋转轴：
L c ＝B ·△i /p ＝（9/2）×（8％+2％）/（1/150）＝67.50 m 在已有第五章超高过渡知识的情况下，应按照以下方法计算：
已知设计速度80km/h ，超高渐变率p =1/150，由教材P113表5-10可知，旋转轴位置为行车道内侧边缘。 则：
0009[2%(2%)]
0.18122150
B i p x x x ???--====
→ x 0=27m
又：
02%1
8%4
g h
i x Lc Lc Lc i =
?=
?= L c=108m
课后习题参考答案
第四章 竖曲线设计

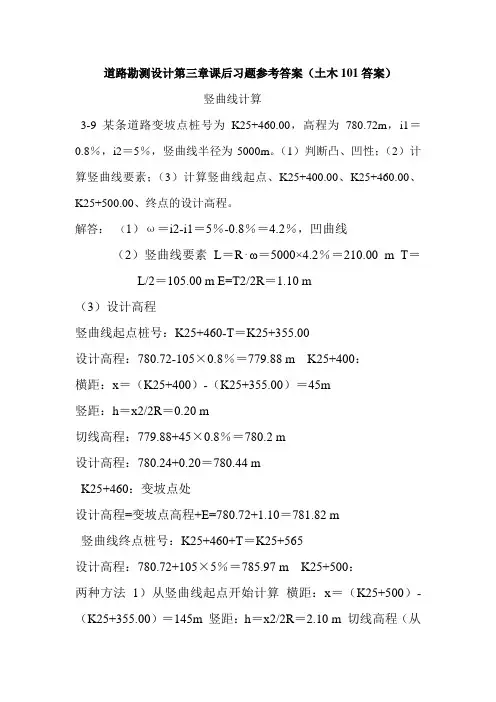

4.3 某条道路变坡点桩号为K25+460.00，高程为780.72.m ，i 1＝0.8％，i 2＝5％，竖曲线半径
为5000m 。（1）判断凸、凹性；（2）计算竖曲线要素；（3）计算竖曲线起点、K25+400.00、K25+460.00、K25+500.00、终点的设计高程。 解：ω＝i 1-i 2＝5％－0.8％＝4.2％ 凹曲线
L ＝R ?ω＝5000×4.2％＝210.00 m T ＝L /2＝105.00 m E =T 2/2R ＝1.10 m
竖曲线起点桩号：K25+460－T ＝K25+355.00 设计高程：780.72－105×0.8％＝779.88 m
K25+400：
横距：x ＝（K25+400）－（K25+355.00）＝45m 竖距：h ＝x 2/2R ＝0.20 m 切线高程：779.88+45×0.8％＝780.2 m 设计高程：780.24+0.20＝780.44 m
K25+460：变坡点处
设计高程=变坡点高程+E=780.72+1.10＝781.82 m
竖曲线终点桩号：K25+460＋T＝K25+565
设计高程：780.72+105×5％＝785.97 m
K25+500：两种方法
1、从竖曲线起点开始计算
横距：x＝（K25+500）－（K25+355.00）＝145m
竖距：h＝x2/2R＝2.10 m
切线高程（从竖曲线起点越过变坡点向前延伸）：779.88+145×0.8%=781.04m
设计高程：781.04+2.10＝783.14 m
2、从竖曲线终点开始计算
横距：x＝（K25+565）－（K25+500）＝65m
竖距：h＝x2/2R＝0.42 m
切线高程
（从竖曲线终点反向计算）：785.97-65×5%=782.72m
或从变坡点计算：780.72+（105-65）×5%=782.72m
设计高程：782.72+0.42＝783.14 m
两种方法结果相同
下图为Excel计算结果
4.4 某城市I级干道，其纵坡分别为i1＝-2.5％、i2＝+1.5％，变坡点桩号为K1+520.00，标高为429.00m，由于受地下管线和地形限制，曲线中点处的标高要求不低于429.30m，且不高于429.40m，试确定竖曲线的半径，并计算K1+500.00、K1+520.00、K1+51
5.00点的设计标高。
解：（教材中图示有误，应将－1.5%改为+1.5%）
ω＝i2－i1＝1.5％－（－2.5）％＝4％ω>0，故为凹曲线
由二次抛物线型竖曲线特性知：
切线长T：T=L/2＝Rω/2
外距E：E=T2/2R＝Rω2/8
曲线中点处的设计高程为该点处切线高程加竖距，由题意竖距的取值范围为
E=（429.30－429，429.40－429）＝（0.30，0.40）
所以：E＝Rω2/8＝（0.30，0.40），
半径的取值范围：R=（1500，2000）
以R=1800.00为例：
L＝Rω＝1800×4％＝72.00 m
T＝L/2＝36.00 m
E＝Rω2/8＝1800×（4％）2/8＝0.36 m
设计高程计算：
竖曲线起点桩号为：K1+520.00－T＝K1+520.00－36.00＝K1+484.00
竖曲线起点高程：429.00+36×2.5％＝429.90 m
竖曲线点桩号为：K1+520.00+T＝K1+520.00+36.00＝K1+556.00
竖曲线终点高程：429.00+36×1.5％＝429.54 m
K1+500.00处：
横距x1＝（K1+500.00）－（K1+484.00）＝16.00 m
竖距h1＝x12/2R＝162/（2×1800）＝0.07 m
切线高程＝429.90-2.5％×16＝429.50 m
设计高程＝429.50+0.07＝429.57 m
K1+520.00处：
设计高程＝429.00+0.36＝429.36m
K1+515.00处：
横距x3＝（K1+515.00）－（K1+484.00）＝31.00 m
竖距h1＝x12/2R＝312/（2×1800）＝0.27 m
切线高程＝429.90－2.5％×31＝429.125 m
设计高程＝429.375+0.27＝429.39 m
4.5 某平原微丘区二级公路，设计速度80km/h，有一处平曲线半径为250m，该段纵坡初定为5%，超高横坡为8%，请检查合成坡度，若不满足要求时，该曲线上允许的最大纵坡度为多少？
解：
根据教材P74表4-10，合成坡度值应取10.5%
％％，满足要求
9.4310.5
I=<
课后习题参考答案
第五章横断面设计
5.1 某新建三级公路，设计速度V＝30km/h，路面宽度B＝7m，路拱i G=2%，路肩b J＝0.75m，
i J＝3％。某平曲线α＝34°50"08′，R＝150m，L s＝40m，交点桩号为K7+086.42。试求曲线上5个主点及下列桩号的路基路面宽度、横断面上的高程与设计高程之差：1）K7+030；2) K7+080；3）K7+140；4) K7+160（圆曲线上的全加宽与超高值按《规范》处理）
解：
已知：JD＝K7+086.42，α＝34°50′08″，R=150 m，L s＝40 m
平曲线要素计算：
243
3
2
0.44424238419.988
2240s s
s s L L p R R L L q R --＝＝＝＝ s +tan 67.186
=+131.199=+sec 7.674
2 3.173
T R p q L R L E R p R J T L α
αα
+?＝（）＝2
＝（）－＝2
＝－＝
主点桩号计算：
ZH ＝K7+019.234 HY ＝K7+059.234 QZ= K7+074.834 YH ＝K7+110.433 HZ ＝K7+150.433 超高过渡及加宽计算：
超高过渡采用内边轴旋转，加宽线性过渡，路基边缘为设计高程，山岭重丘区三级公路采用第一类加宽：b ＝0.6 m ，已知i h ＝4％，则x 0＝i a /i h ?L c ＝2/4×40＝20 m K7+030处：（前缓和曲线上）
x ＝10.766 b x ＝x/L c ?b ＝0.16 m ，i 内＝ig ＝2％，i 外＝x/ L c ?2i h －i g ＝0.1532％ B 内＝3.66 B 外＝3.50 b j ＝0.75 B 内’＝4.41 B 外’＝4.25 △h 内＝b j ?i j －（b j +b x ）i 内＝0.75×3％－（0.75+0.16）×2％＝0.004 △h 内’＝b j ?i j －b j ?i 内＝0.75×3％－0.16×2％＝0.019 △h 中＝b j ?i j +B/2?i 内＝0.75×3％+7.0/2×2％＝0.093 △h 外＝b j ?i j +B/2?（i 内+i 外）＝0.75×3％+3.5×（2％+0.1532％）＝0.098 △h 外’＝b j ?i j +B/2?i 内+（B/2 + b j ）?i 外＝0.75×3％+3.5×2％+（3.5+0.75）×0.1532％＝0.099 K7+080处：（圆曲线上）
位置
i内＝i外＝4％
B内＝4.10 B外＝3.50 B内′＝4.85 B外′＝4.25
△h内＝b j?i j－（b j+b x）i内＝0.75×3％－（0.75+0.16）×4％＝－0.032
△h内′＝b j?i j－b j?i内＝0.75×3％－0. 6×4％＝0.002
△h中＝b j?i j+B/2?i内＝0.75×3％+7.0/2×4％＝0.163
△h外＝b j?i j+B/2?（i内+i外）＝0.75×3％+3.5×（4％+4％）＝0.303
△h外′＝b j?i j+B/2?i内+（B/2 + b j）?i外＝0.75×3％+3.5×4％+（3.5+0.75）×4％＝0.333
K7+140处：（与K7+030处相似，后缓和曲线上）
i内＝i g＝2％x＝10.433 b x＝0.16 i外＝0.0866％
△h内＝b j?i j－（b j+b x）i内＝0.75×3％－（0.75+0.16）×2％＝0.004
△h内′＝b j?i j－b j?i内＝0.75×3％－0. 6×2％＝0.019
△h中＝b j?i j+B/2?i内＝0.75×3％+7.0/2×2％＝0.093
△h外＝b j?i j+B/2?（i内+i外）＝0.75×3％+3.5×（2％+0.0866％）＝0.096
△h外′＝b j?i j+B/2?i内+（B/2 + b j）?i外＝0.75×3％+3.5×2％+（3.5+0.75）×0.0866％＝0.096 K7+160处：（直线段上）
B内＝3.50 B外＝3.50 B内’＝4.25 B外’＝4.25
△h内＝0
△h内′＝b j?i j＝0.023
△h中＝b j?i j+B/2?i g＝0.75×3％+7.0/2×4％＝0.093
△h外＝0
△h外′＝b j?i j＝0.023
5.2某双车道公路，设计速度V＝60km/h，路基宽度8.5m，路面宽度7.0m。某平曲线R＝125m，L s＝50m，α＝51°32"48′。曲线内侧中心附近的障碍物距路基边缘3m。试检查该平曲线能否保证停车视距和超车视距？若不能保证，清除的最大宽度是多少？
解：
对平原微丘区，采用三类加宽：b＝1.5 m
停车视距S T＝75 m，超车视距S C＝350 m
α＝51o32ˊ48"＝0.89966 rad
轨迹半径：R s＝R-B/2+1.5＝125-7/2+1.5=123 m
缓和曲线角：β0＝L s/2R＝50/250＝0.2 rad
偏移量：e＝125-123＝2 m
轨迹线圆曲线长：L′＝R s×（α-2β）＝123×（0.89966－0.2×2）=61.458 m
轨迹线缓和曲线长：l＝L s－e·β＝50－2×0.2＝49.6 m
轨迹线曲线长：L＝L′+2l＝61.458+2×49.6＝160.658 m
