《道路勘测设计》复习思考题
第一章：绪论
2. 城市道路分为几类?
答：快速路，主干路，次干路，支路。
3. 公路工程建设项目一般采用几阶段设计?
答：一阶段设计：即施工图设计，适用于技术简单、方案明确的小型建设项目。
两阶段设计：即初步设计和施工图设计，适用于一般建设项目。
三阶段设计：即初步设计、技术设计和施工图设计，适用于技术复杂、基础资料缺乏和不足的建设项目或建设项目中的个别路段、特大桥互通式立体交叉、隧道等。
4. 道路勘测设计的研究方法
答：先对平、纵、横三个基本几何构成分别进行讨论，然后以汽车行驶特性和自然条件为基础，把他们组合成整体综合研究，以实现空间实体的几何设计。
5. 设计车辆设计速度.
答：设计车辆：指道路设计所采用的具有代表性车辆。
设计速度：指当天气条件良好、交通密度小、汽车运行只受道路本身条件的影响时，中等驾驶技术的驾驶员能保持安全顺适行驶的最大行驶速度。
6.自然条件对道路设计有哪些影响？
答：主要影响道路等级和设计速度的选用、路线方案的确定、路线平纵横的几何形状、桥隧等构造物的位置和规模、工程数量和造价等。
第二章：平面设计
1. 道路的平面、纵断面、横断面。
答：路线在水平面上的投影称作路线的平面，沿中线竖直剖切再行展开则是路线的纵断面，中线上任一点法向切面是道路在该点的横断面。
2. 为何要限制直线长度？
答：在地形起伏较大地区，直线难与地形相适应，产生高填深挖，破坏自然景观，运用不当会影响线形的连续性，过长会使驾驶员感到单调、疲惫急躁，不利于安全行驶。
3. 汽车的行驶轨迹特征。
答：轨迹是连续的，曲率是连续的饿，曲率变化率是连续的。
4. 公路的最小圆曲线半径有几种？分别在何种情况下使用。
答：极限最小半径，特殊困难情况下使用，一般不轻易使用；
一般最小半径，通常情况下使用；
不设超高的最小半径，在不必设置超高就能满足行驶稳定性的圆曲线使用。
5. 平面线形要素及各要素的特点。
答：直线，圆曲线，缓和曲线。
6.缓和曲线的作用，确定其长度因素。
答：（1）作用：曲率连续变化，便于车辆遵循；离心加速度逐渐变化，旅客感到舒适；
超高及加宽逐渐变化，行车更加平稳；与圆曲线配合，增加线形美观。
（2）因素：旅客感到舒适；超高渐变率适中；行驶时间不过短。
第三章：道路纵断面设计
1.纵断面：沿中线竖直剖切再行展开则是路线的纵断面。
2. 纵断面图上两条主要的线形：地面线和设计线。
3. 纵断面设计线由直坡线和竖曲线组成的。
4. 路基设计标高：路线纵断面图上的设计高程。
5. 最大纵坡;：根据道路等级、自然条件、行车要求等因素所设定的路线纵坡最大值；
最小纵坡：为纵向排水要求，对横向排水不畅的路段所规定的纵坡最小值。
6. 理想的最大纵坡：指设计车型在油门全开的情况下，持续以希望速度等速行驶所能克服
的纵坡；
不限长度的最大纵坡：指设计车型在油门全开的情况下，持续以容许速度等速行驶所能
克服的纵坡。
7. 为何要进行坡长限制？达到坡长限制值后如何设计？
答：因为坡长过长或过短都会易引起驾驶员紧张，易造成操作失误，引起事故，上坡过长易引起熄火，下坡过长易引起制动器发热失效，引起事故；达到限制坡长时，应按规定设置缓和坡段。
8. 平均坡度：指一定长度路段两端点的高差与改路段长度比值；
合成坡度：指道路纵坡和横坡的矢量和；
为何要限制平均纵坡和合成纵坡？
答：平均纵坡太大造成上坡长时间低挡，易至车辆水箱沸腾，下坡则造成频繁制动，易引起操作失误。
9．汽车的行驶阻力有哪些，行驶条件及对路面的要求？
答：空气阻力，道路阻力，惯性阻力；条件：足够的驱动力来克服各种行驶阻力及驱动力小于或等于轮胎与路面之间的附着力；要求：宏观上要求路面平整而坚实，尽量减少滚动阻力，微观上有要求路面粗糙而不滑，以增强附着力。
14. 竖曲线：指在道路纵坡的变坡处设置的竖向曲线。
竖曲线要素：坡差，曲线长，切线长，竖距，外距。
确定竖曲线最小半径的因素：缓和冲击，行驶时间不过短，满足视距要求。
15. 简述在道路纵断面上设置竖曲线的目的。
答：为满足行车平顺、舒适及视距要求的需要。
21. 爬坡车道设置原因。
答：为了将载重汽车从正线分流出去，以提高小客车行驶的自由度，确行车安全，提高路段通行能力。
22.避险车道作用及组成。
答：作用：供失控汽车驶入，利用制动坡床的滚动阻力和坡度阻力迫使汽车减速停车，可避免或减轻车辆和人员损伤；
组成：由引道、制动车道、服务车道及辅助设施组成。
23.纵断面的设计方法和步骤。
答：拉坡前的准备工作，标注控制点位置，试坡，调整，核对，定坡。
第四章：横断面设计
1.公路横断面的组成、类型及其适用性是什么？
答：组成：行车道、中间带、路肩、避险车道、紧急停车带、爬坡车道、变速车道。
类型及适用性：单幅双车道，适用于二级、三级公路和一部分四级公路；双幅多车道，适用于高速公路和一级公路；单车道，适用于地形困难的四级公路。
2.道路横断面主要由哪些部分组成？类型？
答：组成：机动车道，非机动车道，人行道，分隔带及绿带；
类型：单幅路、双幅路、三幅路、四幅路。
3.各级公路都要设置路肩，其作用？
答：保护及支撑路面结构、供临时停车之用、作为富余宽度，增加安全及舒适感，减少事故、提供道路养护作业，埋线地下管线的场地、可供行人及非机动车使用。
4.四条及四条以上车道的公路应设置中间带，其作用？
答：分隔上、下行车流，防止车辆驶入对向车道，减少道路交通干扰，提高通行能力和行车安全；可作为设置道路标志及其他交通管理设施的场地，也可作为行人过街安全岛；一定宽度的中间到并种上花草灌木或设防眩网，可防对向车灯眩目，还可以起到美化作用；
设于中央分隔带的路缘带，有一定宽度及颜色，能引起驾驶员的注意，增加侧向富余宽度，提高行车安全和舒适性。
5.试述无中间带道路的超高过渡方式及适用条件。
答：绕内边线旋转，适用于新建公路；
绕中线旋转，适用于旧路改造；
绕外边线旋转，只适用于特殊情况，一般不用。
6. 试述有中间带道路的超高过渡方式及适用条件
答：绕中央分隔带中线旋转，适用于中间带宽度≤4.5m时；
绕中央分隔带边线旋转，适用于各种宽度的中间带；
绕各自行车道中线旋转，适用于双向车道数＞4的公路。
7. .在确定超高过渡段的长度时应考虑什么？
答：（1）一般在确定缓和曲线长度时，已经考虑了超高过渡段所需的最短长度，故应取Lc=Ls;
(2)若计算的Lc＞Ls，应修改线形，使Lc≥Ls。当平面线形无法修改时，可将超高过渡
起点前移，超高过渡在缓和曲线起点前的直线路段开始；
（3）若Lc＜Ls，但只要超高渐变率P≥1/330，任取Lc=Ls。否则，超高过渡可设在缓和曲线某一区段内，全超高断面设在缓圆点或圆缓点处；
（4）四级公路不设缓和曲线，但若圆曲线上设有超高，则应设超高过渡。超高过渡设在紧接圆曲线起终点的直线上。若直线长度不足，容许超高过渡段在直线和圆曲线各一半8.各级公路对视距要求。
答：1.各级公路的每条车道均应满足停车视距要求；2.高速公路、一级公路采用停车视距，二三四级公路应满足会车要求，其长度不小于停车视距的2倍，受地形限制而采用分道行驶的路段可用停车视距；3.高速公路、一级公路及大车型比例高的二三级公路下坡采用货车停车视距检验；4.具有干线功能的二级公路宜在3分钟内提供一次超车视距路段。
9.试述缓和曲线、超高过渡段、加宽过渡段长度的作用及相互关系。
答：超高过渡段的作用：为了行车舒适，利于排水；加宽过渡段的作用：为使路面由直线上正常宽度过渡到圆曲线；三者关系：对设有缓和曲线的平曲线，加宽过渡段应采用与缓和曲线相同的长度。对不设缓和曲线，但设有超高过渡高段的平曲线，可采用与超高过渡段相同的长度。即不设缓和曲线，又不设超高的平曲线，加宽过渡段应按渐变率为1:15且长度不小于10m的设置要求。
10.视距类型:停车视距，会车视距，错车视距，超车视距。
第五章：线形设计
1. 道路平面线形设计的要点。
答：1.平面线形应直捷、流畅，与地形、地物相适应，与周围环境相协调；2.保持平面线形的均衡与连续；3.注意与纵断面设计相协调4.平曲线应有足够的长度
2. 道路平面线形组合的基本形式？分别叙述各种形式的设计要点。
答：基本型曲线，S形曲线，卵形曲线，凸形曲线，复合型曲线，C形曲线，回头形曲线3. 道路纵断面线形设计的一般原则。
答：1.应满足纵坡及竖曲线的各项规定，以及相关高程控制点和构造物设计纵断面的要求2.纵断面线形设计应根据设计速度，在适应地形及环境的原则下，对纵坡大小、长短及前后坡段协调的情况，竖曲线半径及其与平面线形的组合的等进行综合分析，反复调整，设计出平顺、连续的纵断面线形。3.平面上直线路段不宜在短距离内出现凹凸起伏频繁的纵断面线形，
其凸起部分易遮挡视线，凹下部易形成盲区，使驾驶员产生茫然感，导致视线中断，使线形失去连续性，影响行车安全4.连续上坡或下坡路段，应符合平均纵坡的规定，并采用运行速度对通行能力与行车安全进行检验5长下坡的直坡段端部不应设计小半径的凹形竖曲线或平曲线，以保证行车安全。6.纵断面设计应考虑路面排水的要求。
4.纵断面线形设计要点？
答：纵坡极限值的运用，最短坡长，竖曲线半径的选用，相邻竖曲线的衔接，各种地形条件下的纵坡条件。
第六章：选线与总体设计
1. 道路选线的一般原则、方法和步骤？
答：原则P161 方法：通过分阶段、分步骤，有粗到细，反复比选来求最佳解。
步骤：路线方案选择，路线带选择，具体定线
2. 路线方案选择的方法步骤是什么？
答：收集资料；根据确定的路线总方向和道路等级，先在小比例地形图上，结合收集的资料，初步研究各种可能得路线走向；按室内初步研究提出的方案进行实地勘察，连同野外勘测中发现的新方案，都必须坚持跑到看到调查到，不遗漏一个可能得方案；分项整理汇总调查成果，编写工程可行性研究报告，为上级编制或补充修改设计任务书提高依据。
4. 平原区路线的要点。
答：正确处理道路与农业的关系；合理考虑路线与城镇的联系；处理好路线与桥位的关系；
注意土壤水文条件；正确处理新旧路的关系；尽量靠近建筑材料产地。
5. 沿河线布设要点
答：河岸选择；高度选择；桥位选择。
6. 越岭线布设要点
答：垭口选择、过岭高程选择和垭口两侧路线展线
7.山脊线布设要点
答：控制垭口选择，侧坡选择和试坡布线
8.丘陵区选线要点
答：注意利用有利地形减少工程量；注意平纵组合合理设计；注意少占耕地不占良田。
9. 越岭线布局应解决哪三方面的问题？
答：解决垭口选择、过岭高程选择和垭口两侧路线展线三个问题。
10. 回头曲线及其适用场合
答：当控制点间高差较大，靠自然展线无法取得需要的距离以克服高差，或因地形、地质条件限制，不宜采用自然展线时，路线可利用有利地形设置回头曲线进行展线。
11. 山脊线及其选择条件
答：大体上沿山脊布设的线叫山脊线；
条件：山脊线方向不能偏离路线总方向过远；山脊平面不能过于迂回曲折，纵面上各垭口间的高差不过于悬殊；控制哑口间的山坡地质情况较好，地形不过于陡峻凌乱；上下山脊的引线要有适合地形可利用。
12. 简述丘陵地区选线的原则及方式
答：原则：微丘区选线应充分利用地形，处理好平纵形的组合；重丘区注意利用有利地形减少工程量；注意平纵组合合理设计；注意少占耕地不占良田。
方式：平坦地带走直线；较陡横坡地带走匀坡线；起伏地带走直连线和匀坡线之间。
第七章：定线
1. 定线主要任务及其影响因素。
答：任务：在选线布局阶段选定的“路线带”的范围内，按已定的技术标准，结合细部地形、
地质等自然条件，综合考虑平纵横的合理安排，定出道路中线的确切位置；
因素：除受地形地质地物等有形因素限制外，道路定线还要受技术标准、国家政策、社会需求、道路美学、风俗习惯等无形因素制约。
2. 公路定线的主要方法，其特点及适用情况。
答：纸上定线，适用于各等级、各类型条件的路线；现场定线，适用于标准较低或地形地物简单的路线；航测定线，只用于路线方案研究。
3. 山岭区纸上定线的步骤及每一步解决的问题。
答：定导向线---分析地形，找出各种可能得走法，放坡定坡度线，确定中间控制点，分段调整纵坡，定导向线
修正导向线----试定平面和纵断面，一次修正导向线，二次修正导向线
定线-----确定中线确切位置
4. 现场定线的工作步骤。
答：分段安排路线，放坡、定导向线，修正导向线，穿线交点，曲线插设，设计纵断面。5. 纸上移线的目的及适用条件。
答：目的：使路线更加适应地形，工程更为经济。
条件：1.路线平面技术标准前后不协调，需要调整交点位置和改变半径是，或室内纵断面定坡后发现局部地段工程量过大；2.路线位置过于靠山使挖方过大或过于靠外
是挡土墙较高时；3.增加工程量不大，但能显著提高平纵现行标准时。
6. 实地放线的基本方法及特点。
答：穿线交点法；直接定交点法，坐标法。
7.简述在纸上定线的过程中，是如何做到平、纵、横三者有机配合的？
答：通过修正导线，先试定平面和纵断面，然后一次修正导线，目的用纵断面修正平面，再二次修正导线，用横断面最佳位置修正平面，使三者有机配合。
第八章：道路平面交叉口设计
1. 平面交叉口设计主要内容。
答：1.选择交叉口的交通管理方式和交叉口的类型；
2.进行交通组织，布置各种交通设施，包括设置专用车道和组织渠化交通；
3.交叉口的平面设计，确定各组成部分的几何尺寸；
4.验算交叉口的行车视距，保证安全通视条件；
5.交叉口里面设计与排水设计。
2. 平面交叉口有何交通特征?如何减少或消灭交叉口冲突点?
答：特征：1.在无交通管制的交叉点，都存在各种交错点；2.产生最多冲突的是左转弯车辆；
解决：1.交通流在时间上分离；在平面上分离；在空间上分离。
3. 道路平面交叉的交通管理方式有哪些?在应用中如何选择?
答：方式：无优先交叉；主路优先交叉；信号控制交叉；
方法：1.道路功能、等级、交通量有明显差别的两条路相交，或交通量较大的T形交叉，应采用主路优先交叉；
2.主路优先交叉由分为停车让行控制和减速让行控制，若交叉口视距不良，无法
满足减速让行视距三角形的交叉口，应采用停车让行控制；
3.相交道路等级均低且交通量较小时，采用无优先管制方式
4.信号控制方式取决于交通量大小，及行人或非机动车易引起交通延时使用。4. 试述道路平面交叉的类型、适用范围及在设计是主要解决的问题？
答：1.加铺转角式，适用于车速低交通量小转弯车辆少的次要道路或地方道路，若斜交不可用于转弯交通较小的主要道路与次要道路交叉，解决合适的转角曲线半径和足够视距
要求；
2.分道转弯式，适用于车速较高、转弯车辆较多的主要道路，解决分到转弯半径、保证
足够视距和满足导流端部半径要求；
3.扩宽路口式，适用于交通量较大、转弯车辆较多的干线公路和城市主干路，解决扩宽
的车道数和位置，要满足视距和转角曲线半径的要求；
4.环形交叉，适用于多条道路相交或转弯交通量特大，且地形较平坦的交叉口，解决中
心岛的形状和半径、环道的布置和宽度、交织段长度、交织角、进出口曲线半径和视距要求等问题。
5. 试述视距三角形及其绘制方法和步骤。
答：确定停车视距；找出行车最危险冲突点；从最危险冲突点向后沿行车轨迹各量取停车视距；连接末端构成视距三角形。
6. 试述右转车道和左转车道设置的方法、
答：右转车道设计：在进口道的右侧或同时在出口道的右侧扩宽右转车道；左转车道设计：压缩宽型中间带，增加左转车道；减少小车车道宽的保证左转宽度；采用鱼肚导流带形式。
7. 简述环形交叉中心岛半径的确定方法。
答：按设计速度要求；按组织段长度要求。
8. 入口让路环形交叉的行驶规则是什么？
答：入口让路环形交叉将入口视为支路，到达入口的车辆发现左方环道上有车，并无插入间隙时，应在入口等候，待机入环。当环行车流出现间隙时，为使等候车辆有效利用这一间隙，入口应为不同去向的车辆提供等候车道，左转弯车辆等候在较左的车道上，右转弯车辆等候在右转车道。
第九章．道路立体交叉设计
1．立体交叉组成部分有哪些及类型和适用？
答：组成：跨线构造物，正线，匝道，匝道端部；类型：上跨式和下跨式；适用：上跨式适用于市区以外或周围有高大建筑物处，下跨式多用于市区或被交道路为高路堤处。2. 常用三路全互通式立体交叉的形式及适用条件。
答：喇叭形立体交叉，适用于高速公路与一般道路的T形交叉。
3. 常用四路全互通式立体交叉的形式及适用条件。
答：苜蓿叶形立体交叉，适用于高速公路之间或城市外围环路上不收费立交。
4. 立体交叉形式选择的方法和设计步骤。
答：方法：初定立体交叉的基本形式，立体交叉几何形状及结构的选择，立体交叉方案比选；设计步骤：初拟方案，确定比选方案，确定推荐方案，确定采用方案，详细测量，技术设计。5．匝道如何分类，各自特点。
答：分类：按匝道的功能及其与正线的关系分类；按匝道横断面的车道类型分类；
6. 匝道端部设计内容及其设计原则。
答：内容：出入口设计，变速车道设计，辅助车道设计；原则：出入顺适，安全，线形与正线协调一致；出入口应视认方便；正线与匝道通视良好
7. 收费立体交叉设置收费站的方法。
答：在距相交道路交叉点适当距离处另设一条连接线，在连接线两端与相交道路交叉处各设一个三路立体交叉或平面交叉，使所有转弯车辆都集中经由连接线行驶，只需要连接线上设置一个收费站，实现集中收费。
8. 匝道设计依据。
答：互通式立体交叉的类型及主线的线形指标；匝道设计速度；设计交通量；通行能力。
道路勘测设计期末考试试卷(B)卷及答案 一、名词解释（3×5=15分） １．缓和曲线２．纵断面３．横净距４．选线５．渠化交通 二、填空（15分，每空0.5分） 1．道路勘测设计的依据有、、、。 2．平曲线中圆曲线的最小半径有、、。 3．纵断面设计线是由和组成。 4．有中间带公路的超高过渡方式有、、。 5．公路选线的步骤为、、。 6．沿河线路线布局主要解决的问题是、、。 7．纸上定线的操作方法有、。 8．平面交叉口可能产生的交错点有、、。 9．平面交叉口的类型有、、、 10．交叉口立面设计的方法有、、三种。三、判断、改错（20分，判断0.5分，改错1.5分） 1．各等级公路的设计速度是对车辆限制的最大行驶速度。（） 2．《公路设计规范》推荐同向曲线间的最小直线长度必须大于6V（m）；反向曲线间的最小直线长度必须大于2V（m）。（） 3．某S型曲线，平曲线1的圆曲线半径R 1=625m，缓和曲线长度L s1 =100m；平曲线2的圆曲线 半径R 2=500m，缓和曲线长度L s2 =80m，则其回旋线参数A 1 / A 2 =1.5625。（） 4．某二级公路设计速度V=80Km/h，缓和曲线最小长度为Ls min =70m ，则不论平曲线半径的大小，缓和曲线长度均可取70m。（） 5．对于不同半径弯道最大超高率i h 的确定，速度V为设计速度，横向力系数μ为最大值。（）6．越岭线纸上定线中，修正导向线是一条具有理想纵坡，不填不挖的折线。（） 7．纵坡设计中，当某一坡度的长度接近或达到《标准》规定的最大坡长时，应设置缓和坡段。缓和坡段的纵坡应不大于3%，但其长度不受限制。（） 8．越岭线的垭口选定后，路线的展线方案就已确定；过岭标高与展线方案无关，仅影响工程数的量的大小。（） 9．环形交叉口，对于圆形中心岛半径的确定，是按照环道上的设计速度来确定。（）
工程测量学试题库（附答案） 1. ( D )处处与铅垂线垂直。 A.水平面 B.参考椭球面 C.铅垂面 D.大地水准面 2. 地球的长半径约为( A )千米。 A.6371 B.6400 C.6378 D.6356 3. 在测量直角坐标系中，纵轴为( C )。 A.x轴，向东为正 B.y轴，向东为正 C.x轴，向北为正 D.y轴，向北为正 4. 对高程测量，用水平面代替水准面的限度是( D )。 A. 在以10km为半径的范围内可以代替 B. 在以20km为半径的范围内可以代替 C. 不论多大距离都可代替 D. 不能代替 5. 在以( B )km为半径的范围内，可以用水平面代替水准面进行距离测量。 A.5 B.10 C.15 D.20 6. 在测量平面直角坐标系中,x轴表示什么方向？（C）。 A.东西 B.左右 C.南北 D.前后 7. 测定点的坐标的主要工作是( C )。 A．测量水平距离B．测量水平角 C．测量水平距离和水平角D．测量竖直角 8. 确定地面点的空间位置，就是确定该点的平面坐标和( A )。 A．高程B．方位角 C．已知坐标D．未知点坐标 9. 高斯投影属于( C )。 A．等面积投影B．等距离投影 C．等角投影D．等长度投影 10. 在测量直角坐标系中，横轴为( C )。 A. x轴，向东为正 B. x轴，向北为正 C. y轴，向东为正 D. y轴，向北为正 11. 在测量坐标系中，Y轴向（D）为正。 A、北 B、南 C、西 D、东 12. 假设的平均的静止海平面称为（D）。 A、基准面 B、水准面 C、水平面 D、大地水准面
13. ( B )的基准面是大地水准面。 A. 竖直角 B. 高程 C. 水平距离 D. 水平角 14. 建筑工程施工测量的基本工作是（B）。 A.测图 B.测设 C.用图 D.识图 15. 大地水准面处处与铅垂线（A）交。 A、正 B、平行 C、重合 D、斜 16. A、B两点，HA为115.032m，HB为114.729m，则hAB为（A）。 A、-0.303 B、0.303 C、29.761 D、-29.761 17. 建筑施工图中标注的某部位标高，一般都是指（B）。 A、绝对高程 B、相对高程 C、高差 18. 水在静止时的表面叫( B )。 A. 静水面 B. 水准面 C. 大地水准面 D. 水平面 19. ( B )的投影是大地水准面。 A. 竖直角 B. 高斯平面坐标 C. 水平距离 D. 水平角 20. 我国目前采用的高程基准是（D）。 A.高斯平面直角坐标 B.1980年国家大地坐标系 C.黄海高程系统 D.1985年国家高程基准 21. 地面上有一点A，任意取一个水准面，则点A到该水准面的铅垂距离为（D）。 A.绝对高程 B.海拔 C.高差 D.相对高程 22. 地面某点的经度为85°32′，该点应在三度带的第几带?( B ) 。 A．28 B．29 C．27 D．30 23. 在水准测量中，若后视点A读数小，前视点B读数大，则( D )。 A.A点比B点低 B.A、B可能同高 C.A、B的高程取决于仪器高度 D.A点比B点高 24. 水准测量中，设A为后视点，B为前视点，A尺读数为2.713m，B尺读数为1.401,已知A点高程为15.000m，则视线高程为( D )m。 A.13.688 B.16.312 C.16.401 D.17.713 25. 在水准测量中，若后视点A的读数大，前视点B的读数小，则有( A )。 A.A点比B点低 B.A点比B点高 C.A点与B点可能同高 D.A、B点的高低取决于仪器高度 26. 水准仪的分划值越大，说明( B )。 A. 圆弧半径大 B. 其灵敏度低 C. 气泡整平困难 D. 整平精度高 27. DS1水准仪的观测精度( A )DS3水准仪。
道路勘测设计试题 （1*25=25分） 一、填空题1．现代交通运输由_____铁路_____ 、____公路___ 、_水运____ 航空、管道等五种运输方式组成。 3．公路平面线形的三要素是指_____直线______ 、__缓和曲线_____和___圆曲线__。 4．《公路工程技术标准》规定，公路上的圆曲线最大半径不宜超过_10000___米。 5. 停车视距计算中的眼高和物高《设计规范》规定为：眼高 米，物高米。 6. 汽车在公路上行驶的主要阻力有__空气_____阻力、____道路____阻力、___惯性___阻力。 7．无中间带道路的超高过渡方式有___绕内侧边缘旋转________、____绕路中线旋转_______和____绕车道外侧边缘旋转_______ 三种。 8．选线一般要经过的三个步骤是__全面布局_________、__逐段安排_________、____具体定线_______。 9. 公路定线一般有___纸上定线________、___实地定线________和_____航测定线_______三种方法。 10. 对于交通量较大的交叉口，减少或消灭冲突点的措施通常有_建立交通管制__________ 、__采用渠化交通_________和___修建立体交叉_________。 （1*15=15分） 二、选择题1．公路设计时确定其几何线形的最关键的参数是（C ）。 A 设计车辆 B 交通量 C 设计车速 D 通行能力 共 页，第 页
2．高速、一级公路一般情况下应保证（ A ）。 A 停车视距 B 会车视距 C 超车视距 D 错车视距 3．一般公路在高路堤情况下的超高构成可采用（ B ）。 A 内边轴旋转 B 外边轴旋转 C 中轴旋转 D 绕各自行车道中心旋转 4．反映汽车在圆曲线上行驶横向安全、稳定程度的指标是（ D ）。 A 离心力 B 横向力 C 垂向力 D 横向力系数 5．基本型平曲线，其回旋线、圆曲线、回旋线的长度之比宜为（A ）。 A 1：1：1 B 1：2：1 C 1：2：3 D 3：2：1 6.确定路线最小纵坡的依据是（D ）。 A 汽车动力性能 B 公路等级 C 自然因素 D 排水要求 7.在纵坡设计中，转坡点桩号应设在（B ）的整数倍桩号处。 A 5m B 10m C 20m D 8．路基设计表是汇集了路线（ D ）设计成果。 A 平面 B 纵断面 C 横断面 D 平、纵、横 9．汽车在公路上行驶，当牵引力等于各种行驶阻力的代数和时，汽车就（B ）行驶。 A. 加速 B. 等速 C. 减速 D. 无法确定 10．人工运输土石时，免费运距为第一个（ C ）。 A 5m B 10m C 20m D 50m 装 订 线
《测量学》试题库 一、填空题：（每小题2分，任抽14小题，计28分） 1、测量学是研究地球的形状和大小及确定地面点位置的科学，它的主要内容包括测定和测设两部分。 2、地形测量学是研究测绘地形图的科学，它的研究对象是地球表面。 3、目前测绘界习惯上将遥感（RS）、地理信息系统（GIS）、全球定位系统（GPS）等新技术简称为“3S”技术。 4、铅垂线是测量工作的基准线，大地水准面是测量工作的基准面。 5、人们习惯上将地球椭球体的长半径a和短半径 b ，或由一个半径a 和扁率α称为旋转椭球体元素。 6、通过英国格林尼治天文台的子午线，称为首子午线（或起始子午线），垂直于地轴的各平面与地球表面的交线，称为纬线。 7、我国目前采用的平面坐标系为“1980年国家大地坐标系”，高程系统是“1985年国家高程基” 。 8、根据钢尺的零分划位置不同将钢尺分成端点尺和刻线尺。 9、地球表面某点的磁子午线方向和真子午线方向之间的夹角称为磁偏角，某点的真子午线北方向与该点坐标纵线北方向之间的夹角，称为子午线收敛角。 10、由标准方向的北端顺时针方向量到某直线的夹角，称为该直线的方位角，直线与标准方向线所夹的锐角称为象限角。
11、方位角的变化范围是0°~360°，而象限角的取值范围为0°~90°。 12、两点间的高程差称为高差，水准测量时高差等于后视读数减去前视读数。 13、水准仪上的水准器是用来指示视准轴是 竖轴是否竖直的装置。通过水准管零点作水准管圆弧的切线，称为水准管轴。 14、在水准仪粗略整平中，左手拇指旋转脚螺旋的运动方向就是气泡移动的方向。 15变更仪器高法或双面尺法。 16、水准测量的实测高差与其理论值往往不相符，其差值称为水准路线的闭合差。 17、6＂级光学经纬仪的读数装置常见的有两种，一种是单平板玻璃测微器，另一种是测微尺。 18、水准测量时前后视距大致相等主要是消除端点尺与刻线尺不平行而引起的误差。 19、经纬仪的安置主要包括对中和敕平两方面。 20、三角高程测量中所讲的“两差”改正指球差和气差两项改正。 21、通常把外界环境、测量仪器和观测者的技术水平三方面综合起来称为观测条件。 22、测量误差按其对测量结果影响的性质，可分为系统误差和偶然误差。 23、系统误差具有明显的规律性和累积性，对测量结果影响很大。
《道路勘测设计》-章课后习题及答案
————————————————————————————————作者：————————————————————————————————日期：
第二章 平面设计 2-5.设某二级公路设计速度为80km/h ，路拱横坡为2%。 ⑴试求不设超高的圆曲线半径及设置超高（% 8 i h =）的极限最小半径（μ值分别取0.035和0.15）。 ⑵当采用极限最小半径时，缓和曲线长度应为多少（路面宽B = 9 m ,超高渐变率取1/150）？ 解：⑴不设超高时： ）（h V R i 1272+= μ＝0.02)] -(0.035[127802 ?＝3359.58 m ， 教材P36表2-1中，规定取2500m 。 设超高时： ）（h V R i 1272 += μ＝0.8)] (0.15[127802+?＝219.1 m ， 教材P36表2-1中，规定取250m 。 ⑵当采用极限最小半径时,以内侧边缘为旋转轴,由公式计算可得： 缓和曲线长度：= ?= p i B L '150/1%2%89）（+? =135 m 2-6 某丘陵区公路，设计速度为40km/h ，路线转角"38'04954?=α，4JD 到5JD 的距离D=267.71m 。由于地形限制，选定=4R 110m ，4s L =70m ，试定5JD 的圆曲线半径5R 和缓和曲线长5s L 。 解:由测量的公式可计算出各曲线要素： πδπβ? ?=??=-==1806,18022402m ,2400002 00032R l R l R l l R l p ， R T l R L m p R T -=+? -=+?+=2q 2180)2(,2tan )(00，π βαα 解得：p=1.86 m , q = 35 m , =4T 157.24 m , 则=5T 267.71-157.24 = 110.49 m 考虑5JD 可能的曲线长以及相邻两个曲线指标平衡的因素，拟定5s L =60 m ，
道路勘测设计习题 一、单选题 1、《公路工程技术标准》中规定的各级公路所能适应的交通量是指（A ）。 A. 年平均日交通量 B. 日平均小时交通量 C.最大交通量 2、公路设计时确定其几何线形的最关键的参数是（C ）。 A. 设计车辆 B .交通量 C. 设计车速 3、超高附加纵坡度，是指超高后的（ B ）纵坡比原设计纵坡增加的坡度。 A.外侧路肩边缘 B.外侧路面边缘 C.路面中心 4、公路弯道加宽一般在（ B ）进行。 A. 外侧 B. 内侧 C .两侧同时 5、高速、一级公路一般情况下应保证（A ）。 A .停车视距 B.会车视距 C .超车视距 6、一般公路在高路堤情况下的超高构成可采用（ B ）。
A. 内边轴旋转 B.外边轴旋转 C. 中轴旋转 7、公路直线部分的路拱横坡度为2%，则公路圆曲线部分最小超高横坡度应是（ B ）。 A. 3% B. 2% C.非定值 8、汽车行驶时的理论轨迹为（ C ）。 A. 二次抛物线 B. 高次抛物线 C.回旋曲线 9、二、三、四级公路的路基设计标高一般是指（C ）。 A. 路基中线标高 B.路面边缘标高 C.路基边缘标高 10、凸形竖曲线最小长度和最小半径地确定，主要根据（ A ）来选取其中较大值。 A. 行程时间、离心力和视距 B. 加速度、行车时间和离心力 C.加速度、行车时间和视距 11、汽车在公路上行驶，当牵引力等于各种行驶阻力的代数和时，汽车就（ B ）行驶。
A. 加速 B. 等速 C. 减速 D. 无法确定 12、在平原区，纵断面设计标高的控制主要取决于（ A ） A. 路基最小填土高度 B. 土石方填挖平衡 C. 最小纵坡和坡长 13、路基填方用土取“调”或“借”的界限距离称为（ A ）。 A. 经济运距 B.平均运距 C. 超运运距 14、绘制横断面图的比例尺一般为（ B ）。 A. 1：100 B. 1：200 C. 1：500 15、平原区布线应合理考虑路线与城镇的关系，一般是（ C ）。 A.穿过城镇 B.离开城镇 C.靠近城镇 16、导线交点内侧有障碍物，曲线半径一般应根据（ C ）来确定。 A.曲线长 B.切线长 C.外距
《道路勘测设计》课程考核试卷 试卷 A 考试方式 闭卷 考试时间（120分钟） 一、单项选择题（本大题共 10 小题，每小题 2 分，总计 20 分）， 在每个小题四个备选答案中选出一个正确答案，填在题末的括号中。 1.通常为一般公路所采用的测设程序是 （ ）。 A.一阶段测设 B.二阶段测设 C.三阶段测设 D.四阶段测设 2.空气阻力大小的主要影响因素是 （ ）。 A.汽车质量 B.道路质量 C.轮胎与路面的附着条件 D.汽车车速 3.根据设计规的规定，不需设置缓和曲线时，其圆曲线半径应大于等于 （ ）。 A.极限最小半径 B.一般最小半径 C.不设超高的最小半径 D.临界半径 4.不属于纵断面设计的控制指标是 （ ）。 A.最大纵坡 B.平均纵坡 C.最短坡长 D.坡度角 5.设相邻两桩号的横断面面积分别为A1和A2，该两桩号间距为L ，则用于计算土石方体积V 的平均断面法公式为 （ ）。 A.V=（A1+A2）L B.V=2（A1+A2）L C.V=（A1-A2）L D.V=（A1+A2）L/2 6.选线的第一步工作是 （ ）。 A.进行路线平、纵、横综合设计 B.确定所有细部控制点 C.解决路线的基本走向 D.逐段解决局部路线方案 7.现场定线时，放坡的仪具可采用 ( )。 A.水准仪 B.手水准 C.罗盘仪 D.求积仪 8.某断链桩 K2+100=K2+150，则路线 ( )。 A.长链50米 B.短链50米 C.长链25米 D.短链25米 9.某级公路平曲线半径R ＝60m ，s l ＝35m ，采用第2类加宽，最大加宽W ＝1.5m ，加宽过渡方式按直线比例，缓和曲线上距ZH 点10m 处加宽值为 （ ）。 A.0.15m B.0.23m C.0.43m D.0.86m 10.测角组作分角桩的目的是 （ ）。 A.便于中桩组敷设平曲线中点桩 B.便于测角组提高精度 C.便于施工单位放线 D.便于选择半径 二、判断改错题（本大题共 5小题，每小题 2 分，总计 10 分）， 判断正误，如果正确，在题干后的括号划√；否则划×并改正错误。 1.公路平面线形基本要素有直线、圆曲线与二次抛物线。 ( ) 2.计算路基横断面挖方面积时，挖土方与挖石方的面积合在一起计算。 ( ) 3.公路行车视距标准有停车视距标准、错车视距标准、超车视距标准三种。 ( ) 4.汽车匀速运动，动力因数等于道路阻力系数。 ( ) 5.沿溪线布线时，一般应优先考虑高线位。 ( ) 三、名词解释（本大题共5小题，每小题3分，共15分） 1.超高：
计算题库及参考答案 1、设A 点高程为15.023m ，欲测设设计高程为16.000m 的B 点，水准仪安置在A 、B 两点之间，读得A 尺读数a=2.340m ，B 尺读数b 为多少时，才能使尺底高程为B 点高程。 【解】水准仪的仪器高为=i H +=17.363m ，则B 尺的后视读数应为 b==1.363m ，此时，B 尺零点的高程为16m 。 2、在1∶2000地形图上，量得一段距离d =23.2cm ，其测量中误差=d m ±0.1cm ，求该段距离的实地长度 D 及中误差D m 。 【解】==dM D ×2000=464m ，==d D Mm m 2000×=200cm=2m 。 3、已知图中AB 的坐标方位角，观测了图中四个水平角，试计算边长B →1，1→2，2→3， 3→4的坐标方位角。 【解】=1B α197°15′27″+90°29′25″-180°=107°44′52″ =12α107°44′52″+106°16′32″-180°=34°01′24″ =23α34°01′24″+270°52′48″-180°=124°54′12″ =34α124°54′12″+299°35′46″ -180°=244°29′58″ 4、在同一观测条件下，对某水平角观测了五测回，观测值分别为：39°40′30″，39°40′48″，39°40′54″，39°40′42″，39°40′36″，试计算： ① 该角的算术平均值——39°40′42″； ② 一测回水平角观测中误差——±″； ③ 五测回算术平均值的中误差——±″。 6、已知=AB α89°12′01″，=B x 3065.347m ，=B y 2135.265m ，坐标推算路线为B →1→2，测得坐标推算路线的右角分别为=B β32°30′12″，=1β261°06′16″，水平距离分别为=1B D 123.704m ， =12D 98.506m ，试计算1，2点的平面坐标。 【解】 1) 推算坐标方位角 =1B α89°12′01″-32°30′12″+180°=236°41′49″ =12α236°41′49″-261°06′16″+180°=155°35′33″ 2) 计算坐标增量 =?1B x ×cos236°41′49″=-67.922m ， =?1B y ×sin236°41′49″=-103.389m 。 =?12x ×cos155°35′33″=-89.702m ， =?12y ×sin155°35′33″=40.705m 。 3) 计算1，2点的平面坐标 =1x 2997.425m =1y 2031.876m =2x 2907.723m =2y 2072.581m 、试完成下列测回法水平角观测手簿的计算。 测站 目标 竖盘位置 水平度盘读数 (°′″) 半测回角值 (°′″) 一测回平均角值 (°′″) 一测回 B A 左 0 06 24 111 39 54 111 39 51 C 111 46 18 A 右 180 06 48 111 39 48 C 291 46 36 8、完成下列竖直角观测手簿的计算，不需要写公式，全部计算均在表格中完成。 测站 目标 竖盘 位置 竖盘读 (° ′ ″) 半测回竖直角 (° ′ ″) 指标差 (″) 一测回竖直角 (° ′ ″ ) A B 左 81 18 42 8 41 18 6 8 41 24 图 推算支导线的坐标方位角
选择题库及参考答案 第1章 绪论 1-1、我国使用高程系的标准名称是(BD 。 A.1956黄海高程系 B.1956年黄海高程系 C.1985年国家高程基准 D.1985国家高程基准 1-2、我国使用平面坐标系的标准名称是(AC 。 A.1954北京坐标系 B. 1954年北京坐标系 C.1980西安坐标系 D. 1980年西安坐标系 1-2、在高斯平面直角坐标系中，纵轴为( C )。 A.x 轴，向东为正 B.y 轴，向东为正 C.x 轴，向北为正 D.y 轴，向北为正 1-3、A 点的高斯坐标为=A x 112240m ，=A y 19343800m ，则A 点所在6°带的带号及中央子午线的经度分别为( D ) A 11带，66 B 11带，63 C 19带，117 D 19带，111 1-4、在( D )为半径的圆面积之内进行平面坐标测量时，可以用过测区中心点的切平面代替大地水准面，而不必考虑地球曲率对距离的投影。 A 100km B 50km C 25km D 10km 1-5、对高程测量，用水平面代替水准面的限度是( D )。 A 在以10km 为半径的范围内可以代替 B 在以20km 为半径的范围内可以代替 C 不论多大距离都可代替 D 不能代替 1-6、高斯平面直角坐标系中直线的坐标方位角是按以下哪种方式量取的？( C ) A 纵坐标北端起逆时针 B 横坐标东端起逆时针 C 纵坐标北端起顺时针 D 横坐标东端起顺时针 1-7、地理坐标分为( A )。 A 天文坐标和大地坐标 B 天文坐标和参考坐标 C 参考坐标和大地坐标 D 三维坐标和二维坐标 1-8、地面某点的经度为东经85°32′，该点应在三度带的第几带?( B ) A 28 B 29 C 27 D 30 1-9、高斯投影属于( C )。 A 等面积投影 B 等距离投影 C 等角投影 D 等长度投影 1-10、测量使用的高斯平面直角坐标系与数学使用的笛卡尔坐标系的区别是( B )。 A x 与y 轴互换，第一象限相同，象限逆时针编号 B x 与y 轴互换，第一象限相同，象限顺时针编号 C x 与y 轴不变，第一象限相同，象限顺时针编号 D x 与y 轴互换，第一象限不同，象限顺时针编号 第2章 水准测量 2-1、水准仪的( B )应平行于仪器竖轴。 A 视准轴 B 圆水准器轴 C 十字丝横丝 D 管水准器轴 2-2、水准器的分划值越大，说明( B )。 A 内圆弧的半径大 B 其灵敏度低 C 气泡整平困难 D 整平精度高 2-3、在普通水准测量中，应在水准尺上读取( D )位数。 A 5 B 3 C 2 D 4 2-4、水准测量中，设后尺A 的读数a=2.713m ，前尺B 的读数为b=1.401m ，已知A 点高程为15.000m ，则视线高程为( B )m 。 A.13.688 B.16.312 C.16.401 D.17.713 2-5、在水准测量中，若后视点A 的读数大，前视点B 的读数小，则有( A )。 A.A 点比B 点低 B.A 点比B 点高 C.A 点与B 点可能同高 D.A 、B 点的高低取决于仪器高度 2-6、自动安平水准仪，( D )。 A.既没有圆水准器也没有管水准器 B.没有圆水准器 C. 既有圆水准器也有管水准器 D.没有管水准器
第二章 平面设计 2-5.设某二级公路设计速度为80km/h ，路拱横坡为2%。 ⑴试求不设超高的圆曲线半径及设置超高（% 8 i h =）的极限最小半径（μ值分别取和）。 ⑵当采用极限最小半径时，缓和曲线长度应为多少（路面宽B = 9 m ,超高渐变率取1/150）？ 解：⑴不设超高时： ）（h V R i 1272+= μ＝0.02)] -(0.035[127802 ?＝3359.58 m ， 教材P36表2-1中，规定取2500m 。 设超高时： ）（h V R i 1272+= μ＝0.8)] (0.15[127802 +?＝219.1 m ， 教材P36表2-1中，规定取250m 。 ⑵当采用极限最小半径时,以内侧边缘为旋转轴,由公式计算可得： 缓和曲线长度：= ?= p i B L '150/1%2%89）（+? =135 m 2-6 某丘陵区公路，设计速度为40km/h ，路线转角"38'04954?=α，4JD 到5JD 的距离D=267.71m 。由于地形限制，选定=4R 110m ，4s L =70m ，试定5JD 的圆曲线半径5R 和缓和曲线长5s L 。 解:由测量的公式可计算出各曲线要素： πδπβ? ?=??=-==1806,18022402m ,2400002 00032R l R l R l l R l p ， R T l R L m p R T -=+? -=+?+=2q 2180)2(,2tan )(00，π βαα 解得：p=1.86 m , q = 35 m , =4T 157.24 m , 则=5T = 110.49 m 考虑5JD 可能的曲线长以及相邻两个曲线指标平衡的因素，拟定5s L =60 m ，
《道路勘测设计》复习思考题 第一章：绪论 2. 城市道路分为几类? 答：快速路，主干路，次干路，支路。 3. 公路工程建设项目一般采用几阶段设计? 答：一阶段设计：即施工图设计，适用于技术简单、方案明确的小型建设项目。 两阶段设计：即初步设计和施工图设计，适用于一般建设项目。 三阶段设计：即初步设计、技术设计和施工图设计，适用于技术复杂、基础资料缺乏和不足的建设项目或建设项目中的个别路段、特大桥互通式立体交叉、隧道等。 4. 道路勘测设计的研究方法 答：先对平、纵、横三个基本几何构成分别进行讨论，然后以汽车行驶特性和自然条件为基础，把他们组合成整体综合研究，以实现空间实体的几何设计。 5. 设计车辆设计速度. 答：设计车辆：指道路设计所采用的具有代表性车辆。 设计速度：指当天气条件良好、交通密度小、汽车运行只受道路本身条件的影响时，中等驾驶技术的驾驶员能保持安全顺适行驶的最大行驶速度。 6.自然条件对道路设计有哪些影响？ 答：主要影响道路等级和设计速度的选用、路线方案的确定、路线平纵横的几何形状、桥隧等构造物的位置和规模、工程数量和造价等。 第二章：平面设计 1. 道路的平面、纵断面、横断面。 答：路线在水平面上的投影称作路线的平面，沿中线竖直剖切再行展开则是路线的纵断面，中线上任一点法向切面是道路在该点的横断面。 2. 为何要限制直线长度？ 答：在地形起伏较大地区，直线难与地形相适应，产生高填深挖，破坏自然景观，运用不当会影响线形的连续性，过长会使驾驶员感到单调、疲惫急躁，不利于安全行驶。 3. 汽车的行驶轨迹特征。 答：轨迹是连续的，曲率是连续的饿，曲率变化率是连续的。 4. 公路的最小圆曲线半径有几种？分别在何种情况下使用。 答：极限最小半径，特殊困难情况下使用，一般不轻易使用； 一般最小半径，通常情况下使用； 不设超高的最小半径，在不必设置超高就能满足行驶稳定性的圆曲线使用。 5. 平面线形要素及各要素的特点。 答：直线，圆曲线，缓和曲线。 6.缓和曲线的作用，确定其长度因素。 答：（1）作用：曲率连续变化，便于车辆遵循；离心加速度逐渐变化，旅客感到舒适； 超高及加宽逐渐变化，行车更加平稳；与圆曲线配合，增加线形美观。 （2）因素：旅客感到舒适；超高渐变率适中；行驶时间不过短。 第三章：道路纵断面设计 1.纵断面：沿中线竖直剖切再行展开则是路线的纵断面。 2. 纵断面图上两条主要的线形：地面线和设计线。 3. 纵断面设计线由直坡线和竖曲线组成的。 4. 路基设计标高：路线纵断面图上的设计高程。 5. 最大纵坡;：根据道路等级、自然条件、行车要求等因素所设定的路线纵坡最大值；
第一章绪论 试题 名词解释题 (1)水准面(2)大地水准面 (3)参考椭球面 (4)绝对高程(5)相对高程 填空题 (1)地形图测绘工作程序，首先应作___________________________，然后才做 _________________________，这样做的好处是________________________ ____________________________和_________________________。 (2)确定地面点的空间位置必须有三个参量：(a)____________， (b)____________ (c)_______________。 (3)小区域独立测区坐标系可用______________________________坐标系; 大 区域测量坐标系应采用_______________________坐标系。 (4)测量工作的组织原则是______________________，_____________________ 和____________________________。 (5)普通工程测绘工作中，大比例尺是指_______________________________， 中比例尺是指_______________________________________，小比例尺是指 _________________________________________。 (6)测量工作内容的三要素是指:____________测量，____________测量以及 ___________测量。 (7)测量工作中使用的坐标系，其X、Y坐标轴位置与数学上正相反，其原因是 __________________________________________________________。 (8)测量的任务包括测绘与放样两方面，测绘是___________________________

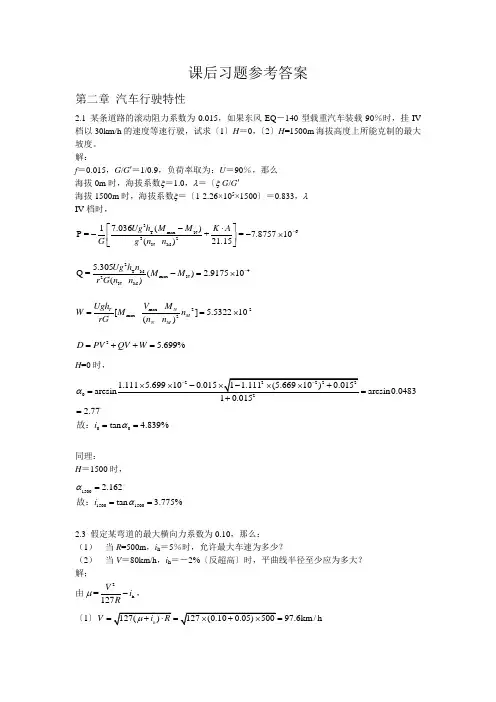

课后习题参考答案 第二章 汽车行驶特性 2.1 已知某条道路的滚动阻力系数为0.015，如果东风EQ －140型载重汽车装载90％时，挂IV 档以30km/h 的速度等速行驶，试求（1）H ＝0，（2）H =1500m 海拔高度上所能克服的最大坡度。 解： f ＝0.015，G /G ′＝1/0.9，负荷率取为：U ＝90％，则 海拔0m 时，海拔系数ξ＝1.0，λ＝（ξ G /G ′）＝1.111 海拔1500m 时，海拔系数ξ＝（1-2.26×105×1500）5.3＝0.833，λ＝0.925 IV 档时， 36T max N 32 N M 17.036()P =+=7.875710(-)21.15Ug h M M K A G g n n -??-?--????? 24T M max N 2N M 5.305Q =() 2.917510(-) Ug h n M M r G n n --=? 2-2max max 2-[-] 5.532210(-) N T M N M V M Ugh W M n rG n n = =? 2 5.699%D PV QV W =++= H =0时， 000arcsin0.04832.77 tan 4.839% i αα==== =故： 同理： H ＝1500时， 1500150015002.162 tan 3.775% i αα== =故： 2.3 假定某弯道的最大横向力系数为0.10，则： （1） 当R =500m ，i h ＝5％时，允许最大车速为多少？ （2） 当V ＝80km/h ，i h ＝－2%（反超高）时，平曲线半径至少应为多大？ 解； 由2 h =127V i R μ-， （1 ）97.6km /h V ===
