精心整理施工组织设计或（专项）施工方案报审表
工程名称：新疆锦贸鑫能源有限公司100万吨/年沥青及资源化综合利用项目编号：ZJXJ-JMA-FA-10032-2015
精心整理
注：本表一式三份，项目监理机构、建设单位、施工单位各一份。
新疆锦贸鑫能源有限公司
100万吨/年沥青及资源化综合利用项目
室内消防工程试压方案
编制单位：中建新疆安装锦贸鑫能源项目部
编制人：
1.
1.1
1.2
2.
施施工质量的一次全面检查，为确保管道试压一次成功。对试压方案从以下几个方面进行了论证。
2.1管材及管道卡箍连接和丝接接口质量
按照《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002施工验收的要求，消防系统各类管道在安装完毕后，应对管道卡箍连接和丝接接
口、管件连接质量进行外观检查、射线探伤抽检和压力试验，因此在焊缝检测及管件连接在强度试验合格后，管材、管件及管道焊接接口在总体试压时不会出现质量问题。
2.2管道在试压过程中严格控制升压速度。
3.安全论证
3.1
3.2
3.3
4.
5.
5.1
5.2
已试压管段前阀门，把压力降至常压。
6、系统试压
6.1系统分段安装完毕后，应按设计要求对管网压力试验，验证工程质量。
6.2试压时系统内的阀门应开启。试验管段的高点及末端应设排气阀，使管内的气体排尽，最低点设置排液阀。
6.3压力表经校验、计量合格。表的满刻度为被测压力最大值的1.5～2倍。精度等级不低于1.0级。压力表安装在便于观察的位置，在加压装置附近安装一块。另一块安装在压力波动较小的其它位置。
6.4在试压过程中，凡与该工作无关的人员不得靠近管道，各连接点处、盲板等位置不得站人。
6.5
，
6.6
6.7
6.8
7.管道吹洗
7.1管道采用水冲洗。
7.2吹洗顺序按主管、支管、疏排管依次进行，吹洗出的脏物不得进入已合格的管道。
7.3水冲洗应连续进行，以目测排出口的水色和透明度与进入口水一致为合格。
7.4吹洗工作在装置区消防管网全部连通后进行。吹洗的介质（水）排放至可靠的排水井或沟中，排放管的截面积不得小于被冲洗管截面积的60%，排水时，不得形成负压。
8.
8.1
8.2
8.3
8.4
9.
食堂试压图
消火栓管网水冲洗记录
注：1、管网冲洗所采用的排水管道，应与排水系统可靠连接，其排放应畅通和安全。排水管道的截面面积不得小于被冲洗管道截面面积的60％。2、管网冲洗的水流速度不宜小于3 m/s；其流量不宜小于规范规定值，当施工现场冲洗流量不能满足要求时，应按系统的设计流量进行冲洗，或采用水压气动冲洗法进行冲洗。3、管网的地上管道与地下管道连接时，应在配水干管底部加设堵头后，对地下管道进行冲洗。4、管网冲洗应连续进行，当出口处水的颜色、透明度与入口处水的颜色基本一致时，冲洗方可结束。5、管网冲洗的水流方向应与灭火时管网的水流方向一致。6、管网冲洗结束后，应将管网内的水排除干净，必要时可采用压缩空气吹干。 自动喷淋管网强度试验、严密性试验记录
强度试验压力为该工作压力加0.4 Mpa；2、水压强度试验的测试点应设在系统管网的最低点；对管网注水时，应将管网内的空气排净，并应缓慢升压，达到试验压力后，稳压30min，目测管网内应无泄漏和无变形，且压力降不应大于0.05 Mpa；3、水压严密性试验应在水压强度和管网冲洗合格后进行，试验压力为设计工作压力，稳压24h 应无泄漏；4、自动喷水灭火系统的水源干管、进户管和室内埋地管道应在回填前单独地或与系统一起进行水压强度试验和水压严密性试验；5、气压试验的介质宜采用空气或氮气；6、气压严密性试验的试验压力应为0.28 Mpa，且稳压24h，压力降不应大于0.01 Mpa。 消火栓管网水冲洗记录 工程名称：湖南长沙哈镘数控机床有限公司厂区项目消防安装共1页第1页
流速度不宜小于3 m/s；其流量不宜小于规范规定值，当施工现场冲洗流量不能满足要求时，应按系统的设计流量进行冲洗，或采用水压气动冲洗法进行冲洗。3、管网的地上管道与地下管道连接时，应在配水干管底部加设堵头后，对地下管道进行冲洗。4、管网冲洗应连续进行，当出口处水的颜色、透明度与入口处水的颜色基本一致时，冲洗方可结束。5、管网冲洗的水流方向应与灭火时管网的水流方向一致。6、管网冲洗结束后，应将管网内的水排除干净，必要时可采用压缩空气吹干。 自动喷淋管网强度试验、严密性试验记录
一类建资y# 1 消火栓管网水冲洗记录 序号 管道系统及管段编号 材质 冲洗 试验人 旁站监督人 介质 压力（Mpa ） 流速（m/s ） 流量（L/S ） 冲洗次数 1 XL-1立管 镀锌钢管 水 0.4Mpa 3m/s 10L/s 4 施工单位复查结果： 符合验收规范要求，数据真实可靠，冲洗后水质清澈。 监理（建设）单位核查结论： 项目专业监理工程师（建 监理（建设）项目部（章） 设单位项目技术负责人）： 年 月 日
一类建资y# 1 施工单位项目专业技术负责人： 2015年11月15日 注：1、管网冲洗所采用的排水管道，应与排水系统可靠连接，其排放应畅通和安全。排水管道的截面面积不得小于被冲洗管道截面面积的60％。2、管网冲洗的水 流速度不宜小于3 m/s ；其流量不宜小于规范规定值，当施工现场冲洗流量不能满足要求时，应按系统的设计流量进行冲洗，或采用水压气动冲洗法进行冲洗。3、管 网的地上管道与地下管道连接时，应在配水干管底部加设堵头后，对地下管道进行冲洗。4、管网冲洗应连续进行，当出口处水的颜色、透明度与入口处水的颜色基 本一致时，冲洗方可结束。5、管网冲洗的水流方向应与灭火时管网的水流方向一致。6、管网冲洗结束后，应将管网内的水排除干净，必要时可采用压缩空气吹干。 自动喷淋管网强度试验、严密性试验记录 工程名称：湖南长沙哈镘数控机床有限公司厂区项目消防安装 共 1 页第1 页 序号 管道系统及管段编号 试验 日期 管道材质 设计 工作 压力（Mpa ） 温度（℃） 强度试验 严密性试验 试验人 旁站监督人 介质 试验 压力（Mpa ） 稳压 时间 （h ） 压力 降值（Mpa ） 有无渗漏变形 介质 试验 压力（Mpa ） 稳压时间（h ） 压力 降值（Mpa ） 有无 渗漏 1 XL-1立管 2015. 11.16 镀锌钢管 0.4Mpa 10°C 水 1.4Mpa 0.5h 0.003Mpa 无 水 0.8Mpa 24h 无 无 施工单位复查结果： 监理（建设）单位核查结论：
施工组织设计或（专项）施工方案报审表 工程名称：新疆锦贸鑫能源有限公司100万吨/年沥青及资源化综合利用项目编号：ZJXJ-JMA-FA-10032-2015
注：本表一式三份，项目监理机构、建设单位、施工单位各一份。
新疆锦贸鑫能源有限公司 100万吨/年沥青及资源化综合利用项目 室内消防工程试压方案 编制单位：中建新疆安装锦贸鑫能源项目部 编制人： 审核人： 审批人： 编制日期：2015-5-20 （盖章受控） 版本：第一版日期：二零一五年五月二十号
1.工程概况 1.1工程名称：新疆锦贸鑫能源有限公司100万吨/年沥青及资源化综合利用项目工厂办公楼、职工食堂消火栓安装工程 1.2工程范围：DN100、DN65、DN32、DN25及以下消火栓管道安装，包含所有消防钢材及管材、阀门、法兰、室内消火栓安装以及管道试压、吹扫。 2.试压方案可行性的论证 试压是对管道卡箍连接和丝接接口、管材质量、管件质量、阀门等所有设施施工质量的一次全面检查，为确保管道试压一次成功。对试压方案从以下几个方面进行了论证。 2.1管材及管道卡箍连接和丝接接口质量 按照《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002施工验收的要求，消防系统各类管道在安装完毕后，应对管道卡箍连接和丝接接口、管件连接质量进行外观检查、射线探伤抽检和压力试验，因此在焊缝检测及管件连接在强度试验合格后，管材、管件及管道焊接接口在总体试压时不会出现质量问题。 2.2管道在试压过程中严格控制升压速度。 3.安全论证 总体试压过程中如出现异常，会造成严重的后果，根据设计及施工情况提出了以下安全措施，以确保总体试压一次成功。 3.1每两层安排1人，在试压过程中如有异常情况，能及时通知试压泵操作人员关闭试压泵以便进行降压抢修。
自动喷水灭火系统试压记录表 NO： 工程名称：新建二中综合楼年月日 管段号材质设计工作压力温度 强度试验严密性试验 介质压力时间结论意见介质压力时间结论意见 负一层镀锌钢管0.7Mpa 35 水 1.4Mpa 30min 合格水0.8Mpa 24h 无变形不渗漏 一层镀锌钢管0.7Mpa 35 水 1.4Mpa 30min 合格水0.8Mpa 24h 无变形不渗漏 二层镀锌钢管0.7Mpa 35 水 1.4Mpa 30min 合格水0.8Mpa 24h 无变形不渗漏 三层镀锌钢管0.7Mpa 35 水 1.4Mpa 30min 合格水0.8Mpa 24h 无变形不渗漏 四层镀锌钢管0.7Mpa 35 水 1.4Mpa 30min 合格水0.8Mpa 24h 无变形不渗漏 五层镀锌钢管0.7Mpa 35 水 1.4Mpa 30min 合格水0.8Mpa 24h 无变形不渗漏 六层镀锌钢管0.7Mpa 35 水 1.4Mpa 30min 合格水0.8Mpa 24h 无变形不渗漏 施工单位：技术负责人：监理单位：建设单位代表：
自动喷水灭火系统试压记录表 NO： 工程名称：新建二中综合楼年月日 管段号材质设计工作压力温度 强度试验严密性试验 介质压力时间结论意见介质压力时间结论意见 七层镀锌钢管0.7Mpa 35 水 1.4Mpa 30min 合格水0.8Mpa 24h 无变形不渗漏 八层镀锌钢管0.7Mpa 35 水 1.4Mpa 30min 合格水0.8Mpa 24h 无变形不渗漏 九层镀锌钢管0.7Mpa 35 水 1.4Mpa 30min 合格水0.8Mpa 24h 无变形不渗漏 十层镀锌钢管0.7Mpa 35 水 1.4Mpa 30min 合格水0.8Mpa 24h 无变形不渗漏 施工单位：技术负责人：监理单位：建设单位代表：
如何进行消火栓栓口静水压力和栓口出水压力的测量？ 使用“消火栓压力试验装置”测试静压及动压 消火栓系统试水检测装置是用于检测室内消火栓的静水压，出水压力，并校核水枪充实水柱的专用装置。 a.测量消火栓栓口的静水压和出水压。现行国家规范中室内消火栓栓口的静水压力不应大开0.8Mpa；消火栓栓口的出压力不应大于0.5Mpa。此外在《高层民用建筑设计防火规范GB50045—95》中还对高层建筑最不利点消火栓的静水压做了如下规定： 建筑高度不超过100米时，高层建筑最不利点消火栓静压不应低于0.07Mpa建筑高度超过100米时，高层最不利点消火栓静水压力不应低于0.15Mpa。 b.校核水枪充实水柱。对于建筑物内的消火栓水枪的充实水柱，一般不应小于7米，但甲、乙类厂房，超过六层的民用建筑，超过四层的厂房及库房内充实水柱不应小于10米；高层工业建筑，高架库房内，水枪充料水柱不应小于13米。对于高层民用建筑，建筑高度不超过100米的高层建筑，消防水枪的充实水柱不应小于10米，建筑高层超过100米的高层建筑，充实水柱不应小于13米。 主要性能参数： a.型号ZN17-SSZ1型； b.公称通径：65mm c.公称压力：1.0 Mpa; d.压力表量程:0~1.6Mpa; e.压力表精度:1.5级. 使用方法 a.消火栓栓口静水压的测量 (a)将ZN17-SSZ1型试水检测装置连接到火栓栓口； (b)安装好压力表，并调整压力表检测位置使之竖直向上； (C)在ZN17-SSZ1型度水装置出口处装上端盖； (d)缓慢打开消火栓阀门，压力表显示的什为消火栓栓口的静水压(Mpa)； (e)测量完成后，关闭消火栓阀门，旋松压力表，使ZN17-SSZ1型试水检测装置内的水压泄掉，再取下端盖。 b.消火栓栓口出水压力的测量。 (a)将水带连接到消火栓栓口； (b)将水带接到ZN17-SSZ1型试水检测装置的进口； (c)打开消火栓阀门放水此时不应压折水带，压力表显示的水压即为消火栓栓口的水压力。 c.通过ZN17-SSZ1型试水检测装置校核水枪的实水柱可以采取以下的连接的方式：

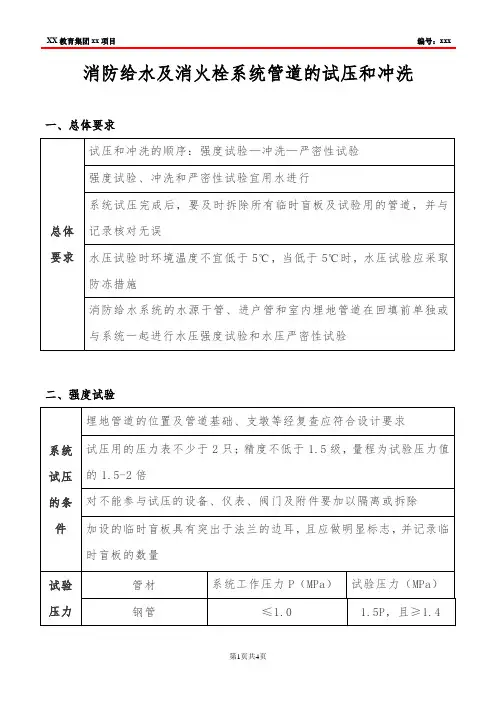

消防管道试压冲洗方案 一、管道试压 1）试压用的压力表不少于2只，其精度不应低于1.5 级，量程应为试验压力的1.5-2 倍。 2）对不能参与试压的设备、仪表、阀门及附件应以隔离拆除，加设的盲板应做明显标记，并记录临时盲板的数量。 3）水压强度试验的测试点应设在系统管网的最低点，对管网注水时，应将管网内的空气排净，并应缓慢升压，升到试验压力后稳压30min。目测管网应无泄漏和变形，且压力降不应大于0.05Mpa。 0.1Mpa=1 公斤。 4）水压严密性试验应在水压强度试验和管网冲洗合格后进行，试验压力为设计工作压力，稳压24h 应无泄漏。 5）系统试压过程中当出现泄漏时，应停止试压并放空管网中的水，消除缺陷后，重新再试，试压完成后，应及时拆除所有临时盲板及试验用的管道，并应与记录核对无误，且应按规范填写记录卡。 6）试压时必须设有专用的放水测试阀，不得随便乱拆管道进行放水。 7）本工程分为两个系统，地下室车库和± 0.00 以上商铺喷淋系统的强度试验压力为1.45Mpa，严密性试验压力为0.95Mpa。±0.00 以上的公共回廊和中庭加密喷淋系统的强度试验压力为 1.4Mpa，严密性 试验压力为0.8Mpa。 二、管道冲洗 1）管网的冲洗应在强度试验合格后分段进行，应先地下，后地上，其顺序：配水干管配水管配水支管。
2）冲洗前，应对系统的仪表采取保护措施，止回阀和报警阀等应拆除，在其结束后及时复位，对管道的支架，吊架进行检查，必要时应采取加固措施。 3）对不能经受冲洗的设备和冲洗后可能存留脏物、杂物的管段应进行清理，冲洗直径100mm 以上的管道时，应对其死角和底部进行敲打，但不得损伤管道。4）水压试验和冲洗应用生活用水进行，冲洗时，排水管道的截面不得小于被冲洗管道截面的60%，水流速度应大于3m/s，其流量应大于设计流量，冲洗时应连续进行，当出水口的颜色透明度与入口一致时方可结束，水流和方向应与其工作方向一致，冲洗结束后，应将管内的水排清，并按规范填写记录卡。5）地下室车库和± 0.00 商铺系统的工作流量为28L/S，± 0.00 以上公共回廊和中庭加密系统的工作流量为48L/S。 三、管道强度严密性试压工序检查记录

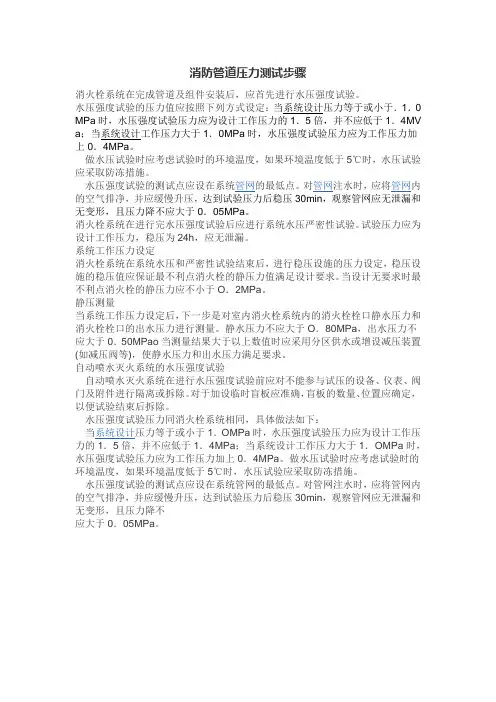

消防管道安装后，分区进行试压、试压压力： 消火栓系统低区:1.6Mpa 高区:1.8Mpa 自动喷水系统低区:1.4Mpa 高区:1.4Mpa 2、管道压力试验应遵守的程序： 试压方案-→系统检查-→充水-→逐级升压-→检查-→稳压-→检查-→填写记录。 3、水压试验。行打压前先将管道充满水24小时后，用电动加压泵慢慢加压，当压力升至0.4Mpa时,停止加压,,立即组织人力进行管道检查工作，检查各焊口、接头位置是否有渗漏现象，如有渗漏就立即进行处理，如无渗漏则继续升压至0.8Mpa后，再停机检查，检查无故障再升压至1.6Mpa-1.8Mpa（喷水1.4Mpa）后停止升压，并保持1.5～2小时的压力时间,无渗漏现象为合格； 4、水压强度试验的测试点应设在系统管网的最低点。对管网注水时，应将管网内的空所排净，并应缓慢升压，达到试验压力后，稳压30min，目测管网应无泄漏和无变形，且压力降不大于0.05Mpa； 5、水压严密性试验应在水压强度试验和管网冲洗合格后进行。试验压力应为设计工作压力，稳压24h，应无泄漏； 6、自动喷水灭火系统的水源干管、进户管和室内埋地管道应在回填前单独地与系统一起进行水压强度试验和水压严密性试验。 5.8试压后对管道进行冲洗，水冲洗时管道中水流速度不得小于1.5m/s,并且每一段支管都应冲洗干净。 5.9喷头安装 1、喷头安装应在系统试压、冲洗合格后进行。 2、喷头安装时应采用专用的弯头、三通。 3、当喷头的公称直径小于10 MM时，应在配水干管或配水管上按装过滤器。 4、当通风管道宽度大于1.2M时，喷头应安装在其腹面以下部位。
5.10消防系统通水调试 消防系统通水调试应达到消防部门测试规定条件。消防水泵应接通电源并已试运转，测试最不利点的喷洒头和消火栓的压力和流量能满足要求。 供水管水压试验规范中规定水压试验的静水压力不得小于设计内水压力，且不得小于0．8Mpa。

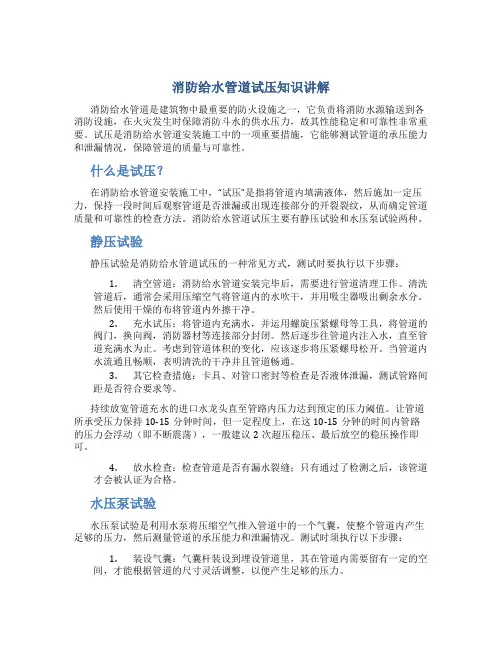

消防管道试压方案 消防管道试压分两个阶段进行，分别是预试验阶段与主试验阶段。 1. 预试验阶段，步骤如下。 (1) 将试压管道内的压力降至大气压，并持续 60 分钟。这一时段内要保证没有空气进入管道。 (2) 缓慢地将管道升压至试验压力并稳压 30 分钟，期间如有压力下降可注水补压( 但不得高于试验压力)。检查管道接口。配件等处有无渗漏现象( 如有则停止试压，并查明原因采取相应措施后再组织试压)。 2、主试阶段，步骤如下。在预试验阶段结束后，迅速将管道泄水降压，降压量为试验压力的 10-15%。每隔 3 分钟记录一次管道剩余压力，共 30 分钟。若这 30 分钟内试压管道剩余压力有上升趋势，则水压试验结果合格。如在 30 分钟内试压管道内剩余水压无上升趋势，则再持续观察 60 分钟。如在整个 90 分钟内压力下降不超过，水压试验结果合格。主试验阶段若以上两条均不能满足则水压试验结果不合格须查明原因采取相应措施后再组织试压，消防给水管网试压没有按施工方案和规范要求进行。管网试压分试漏检修和强度试验两步进行。试漏是在常压或稍起压状态下进行，而强度试验分工作压力和试验压力两阶段进行。目前有些工地只对管网进行试漏试验或试验压力不符合设计和规范要求，这样给系统的正常运行带来了隐患。按照规范的要求，管网安装完毕后，应进行强度试验和严密性试验。对于生活给水和消防给水管道，试验压力为管道工作压力的倍，并且不小于。强度试验是管网在实验压力下10min，压力降不大于 MPa 为合格。然后将试验压力缓慢降至工作压力，经检查无渗漏，则严密性试验为合格。对于自动喷淋灭火系统。当设计工作压力≤ MPa 时，水压强度试验压力为设计工作压力的倍，并且不低于；当设计压力＞时，水压

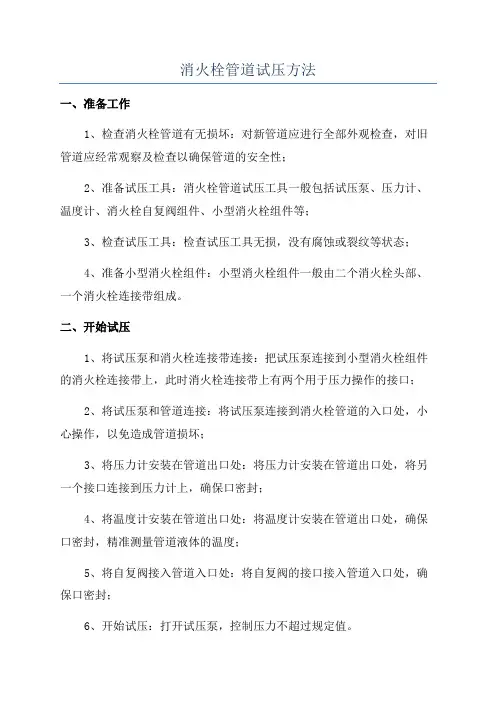

消防管道试压方法 消防管道试压分两个阶段进行，分别是预试验阶段与主试验阶段。 1. 预试验阶段，步骤如下。 (1) 将试压管道内的压力降至大气压，并持续60 分钟。这一时段内要保证没有空气进入管道。 (2) 缓慢地将管道升压至试验压力并稳压30 分钟，期间如有压力下降可注水补压( 但不得高于试验压力)。检查管道接口。配件等处有无渗漏现象( 如有则停止试压，并查明原因采取相应措施后再组织试压)。 (3) 停止注水补压并稳定60 分钟。若60 分钟后压力下降至试验压力的70% 以上，则预试验阶段的工作结束。若60 分钟后压力下降至试验压力的70% 以下，则停止试压，并查明原因采取措施后再组织试压。 2、主试阶段，步骤如下。在预试验阶段结束后，迅速将管道泄水降压，降压量为试验压力的10-15%。每隔3 分钟记录一次管道剩余压力，共30 分钟。若这30 分钟内试压管道剩余压力有上升趋势，则水压试验结果合格。如在30 分钟内试压管道内剩余水压无上升趋势，则再持续观察60 分钟。如在整个90 分钟内压力下降不超
过0.02MPa，水压试验结果合格。主试验阶段若以上两条均不能满足，则水压试验结果不合格。须查明原因采取相应措施后再组织试压。消防给水管网试压没有按施工方案和规范要求进行。管网试压分试漏检修和强度试验两步进行。试漏是在常压或稍起压状态下进行，而强度试验分工作压力和试验压力两阶段进行。目前有些工地只对管网进行试漏试验或试验压力不符合设计和规范要求，这样给系统的正常运行带来了隐患。按照规范的要求，管网安装完毕后，应进行强度试验和严密性试验。对于生活给水和消防给水管道，试验压力为管道工作压力的1.5倍，并且不小于0.6MPa。强度试验是管网在实验压力下10min，压力降不大于0.05 MPa为合格。然后将试验压力缓慢降至工作压力，经检查无渗漏，则严密性试验为合格。对于自动喷淋灭火系统。当设计工作压力≤1.0 MPa时，水压强度试验压力为设计工作压力的1.5倍，并且不低于1.4MPa；当设计压力＞1.0MPa时，水压强度试验压力应为该工作压力加0.4MPa。水压强度试验是管网在实验压力下稳定30min，压力降不大于0.05MPa为合格。而水压严密性试验应在水压强度试验和管网冲洗合格后进行，试验压力应为设计工作压力，稳压24h，无泄漏为合格。 试压设备 供水泵，试压泵，压力表，带堵板法兰，以及进出水管路和配套阀门。 试压步骤
河北省经济信息中心供电及消防改造项目消防系统改造工程 室外消防、给水管道试压专项方案编制： 审核： 审批： 编号：HBSJ-HBXXZX-SG(16)-022 日期：2016年8月23日 河北省第四建筑工程有限公司 一、编制依据： 1. 河北省经济信息中心供电及消防改造项目消防系统改造工程施工图纸。 2.《消防给水及消火栓系统技术规范》GB 50974-2014 3.《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002 二、工程概况： 1.工程项目概况 项目名称：河北省经济信息中心供电及消防改造项目消防系统改造工程；建设单位：河北省经济信息中心、河北省社会公益项目管理中心；监理单位：河北远大工程咨询有限公司；施工单位：河北省第四建筑工程有限公司；项目地址：河北省石家庄市新华区合作路312号，省经济信息中心院内。

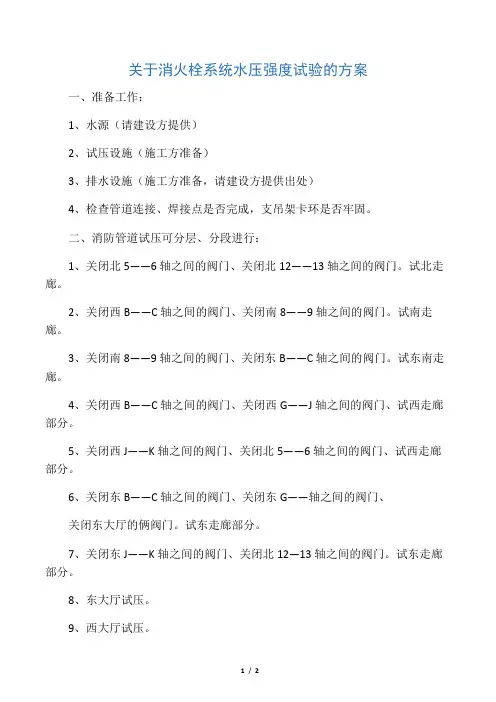

三.消防、给水管道试压、冲洗及严密性试验： 管网安装完毕后，应对其进行强度试验、冲洗和严密性试验；试验完成后，应及时拆除所有盲板及临时管道并签写记录。 1. 试压准备： 1.1水压试验前必须对管道节点、接口、支墩等经复查符合设计要求。 1.2 试验用的压力表设置2只；精度不低于1.5级，量程为试验压力值的1.5倍~2倍。 1.3 将管网所有出水口全部封堵完毕，泄水口已接入室外雨水管道，试压泵运转正常，生活水源接入试压泵。 1.4 试压介质：生活水；试压方式：电动试压泵注水。 2.消防环网水压强度试验： 2.1 对消防环网注水时，应将环网内的空气排净，注满水后缓慢升压，达到试验压力（0.96MPa），稳压30min后，管网无泄漏、无变形，压力降不大于0.05 MPa. 3消防水池给水管道水压强度试验： 3.1 对消防水池给水管道注水时，应将管道内的空气排净，注满水后缓慢升压，达到试验压力（0.6MPa），稳压10min后，管网无泄漏、无变形，压力降不大于0.05 MPa. 4.冲洗要求：
消火栓管网水冲洗记录 工程名称：湖南长沙哈镘数控机床有限公司厂区项目消防安装共1页第1页 --
注：1、管网冲洗所采用的排水管道，应与排水系统可靠连接，其排放应畅通和安全。排水管道的截面面积不得小于被冲洗管道截面面积的60％。2、管网冲洗的水流速度不宜小于3 m/s；其流量不宜小于规范规定值，当施工现场冲洗流量不能满足要求时，应按系统的设计流量进行冲洗，或采用水压气动冲洗法进行冲洗。3、管网的地上管道与地下管道连接时，应在配水干管底部加设堵头后，对地下管道进行冲洗。4、管网冲洗应连续进行，当出口处水的颜色、透明度与入口处水的颜色基本一致时，冲洗方可结束。5、管网冲洗的水流方向应与灭火时管网的水流方向一致。6、管网冲洗结束后，应将管网内的水排除干净，必要时可采用压缩空气吹干。 自动喷淋管网强度试验、严密性试验记录 --
注：1、当系统设计工作压力等于或小于1.0 Mpa时，水压强度试验压力应为设计工作压力的1.5倍，并不应低于1.4 Mpa；当系统设计工作压力大于1.0 Mpa时，水压 强度试验压力为该工作压力加0.4 Mpa；2、水压强度试验的测试点应设在系统管网的最低点；对管网注水时，应将管网内的空气排净，并应缓慢升压，达到试验压力后，稳压30min，目测管网内应无泄漏和无变形，且压力降不应大于0.05 Mpa；3、水压严密性试验应在水压强度和管网冲洗合格后进行，试验压力为设计工作压力，稳压24h 应无泄漏；4、自动喷水灭火系统的水源干管、进户管和室内埋地管道应在回填前单独地或与系统一起进行水压强度试验和水压严密性试验；5、气压试验的介质宜采用空气或氮气；6、气压严密性试验的试验压力应为0.28 Mpa，且稳压24h，压力降不应大于0.01 Mpa。 消火栓管网水冲洗记录 --

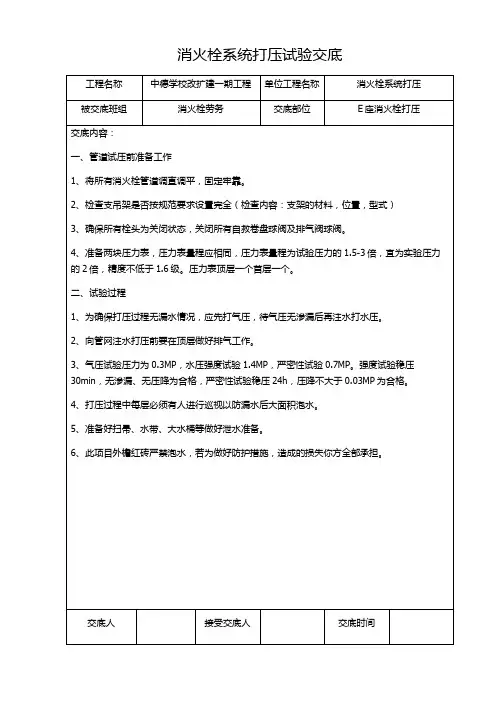

消火栓给水系统调试 1.1系统的水压试验 1.消火栓系统在完成管道及组件安装后，应首先进行水压试验。本工程消火栓系统干、立、支管道的水压试验要求执行给水系统金属管道的要求。消火栓系统试验要求试验压力为1.4MPa，稳压时间2h，管道及各连接点应无渗漏。消火栓系统的水压试验分高、低区分别进行。 2. 加压泵设在系统的最低点，系统高低点各装一块压力表，最高点要有排气装置，最低点要有卸水装置。充水时打开管道最高处的排气阀，至管道充满水后关闭排气阀。上满水后检查管路有无渗漏，如有部位泄漏，应在加压前紧固。然后启动加压泵，对管道系统加压应采用手动泵缓慢进行，升压时间不应小于10min，试压时水泵加压应分段进行，加压至1/2试验压力时，停止加压，检查管道，若无问题则继续加压至试验压力后停止加压进行检验。 3. 试压环境温度不得低于5℃，当低于5℃时，应采取防冻措施。 1.2消防水泵单机调试 1.水泵试运转前，检查水泵和附属系统的部件是否齐全、各连接部分螺栓是否已经紧固到位；盘动水泵，转动部分应轻便灵活，不能有擦碰或异响；轴承按说明书规定加注润滑油。 2.在消防泵房内通过开闭有关阀门，保证水泵调试时不会对管网造成超压。 3.将水泵控制转换开关切换至手动状态，通过手动按钮启动水泵，用钳型电流表测量启动电流、工作电流，用秒表记录水泵从启动到正常出水运行的时间。 4.检查水泵运行时是否有周期性噪音或异常声响，水泵基础连接是否牢固，通过转速仪测量实际转速是否与水泵额定转速一致。利用上述方法依次调试每一台泵。 5.对于互为备用的泵组，模拟主用泵故障，备用泵经过一定的延时后应自动投入。分别读取主用泵和备用泵运行时的出口压力，检查主用泵、备用泵参数是否基本一致。 6.消防水泵电源控制柜为双电源自动切换，检查自动切换功能是否正常，测量备用电源相序是否与主电源相序相同。 7.调试过程中，注意观察消防水泵电源控制柜有关的显示信号灯是否正常。 1.3消火栓系统调试

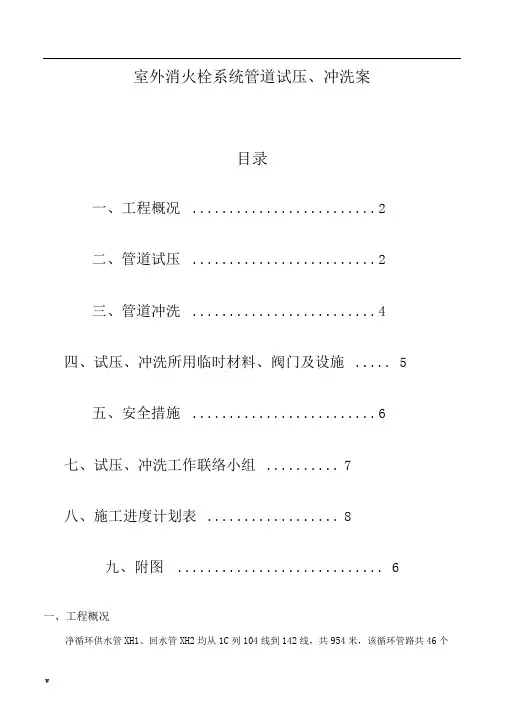

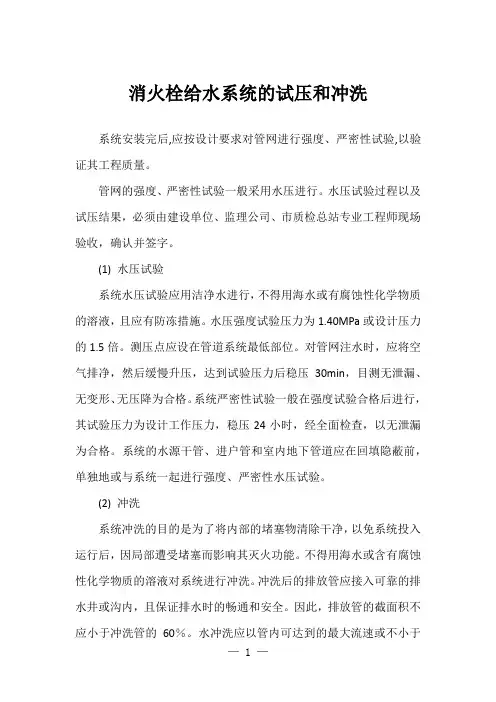

室内外消火栓系统管道试压、冲洗方案 目录 一、工程概况 (2) 二、管道试压 (2) 三、管道冲洗 (4) 四、试压、冲洗所用临时材料、阀门及设施 (5) 五、安全措施 (6) 七、试压、冲洗工作联络小组 (7) 八、施工进度计划表 (8) 九、附图 (6)
一、工程概况 净循环供水管XH1、回水管XH2均从1C列104线到142线，共954米，该循环管路共46个TOP 点支管，在117线与循环水站供回水管连接，管道试压连接架空供回水管，与循环水站泵出口管路连接同时试压，试压合格后进行在线循环冲洗。 二、管道试压 2.1 试压前的准备工作 1、首先检查架空循环管路、循环水站中管道、阀门等是否已按施工图全部施工完毕，管道支架、管卡等是否牢固，尤其是固定支架的检查一定要经过专人进行确认，无误后才能具备试压条件。 2、临时管路的连接、阀门堵板安装。 3、清扫试压现场，对与试压无关的部件、杂物等应清除试压现场之外。 4、对试压现场应用安全绳围好，设置警示牌由专人进行监护。 5、对于整条试压管线，应有专人持对讲机来回巡视，及时联络情况，保证试压安全。 6、各施工班组应派有专人对所在施工区域内的放气阀、TOP点阀进行操作、监护。 7、试压区域内，各操作阀门应挂牌警示，严禁非试压操作人员进行操作。 2.2 试压的技术要求 1、管道安装完毕后，需要对照图纸自查，并经监理确认方能进行试压工作。 2、每个试压环路的管道至少有2块经校验的压力表，其精度等级不得低于1.5级，其压力表刻度为最大刻度值的1.5~2倍。 3、对试压用的压力泵、临时管路、阀门、法兰等应准备齐全，并连接到位。 4、各班应针对自己所负责的施工区域，安排好人员的配备，对试压过程中出现的问题能及时发现和解决。 5、管道试压过程中如有渗漏现象做好标记，泄压后方可进行操作，不得带压处理。消除缺陷后重新试压。 2.3 系统的试验压力 各种介质管道工作、试验压力一览表
注：1、管网冲洗所采用的排水管道，应与排水系统可靠连接，其排放应畅通和安全。排水管道的截面面积不得小于被冲洗管道截面面积的60％。2、管网冲洗的水流速度不宜小于3 m/s；其流量不宜小于规范规定值，当施工现场冲洗流量不能满足要求时，应按系统的设计流量进行冲洗，或采用水压气动冲洗法进行冲洗。3、管网的地上管道与地下管道连接时，应在配水干管底部加设堵头后，对地下管道进行冲洗。4、管网冲洗应连续进行，当出口处水的颜色、透明度与入口处水的颜色基本一致时，冲洗方可结束。5、管网冲洗的水流方向应与灭火时管网的水流方向一致。6、管网冲洗结束后，应将管网内的水排除干净，必要时可采用压缩空气吹干。
强度试验压力为该工作压力加 Mpa；2、水压强度试验的测试点应设在系统管网的最低点；对管网注水时，应将管网内的空气排净，并应缓慢升压，达到试验压力后， 稳压30min，目测管网内应无泄漏和无变形，且压力降不应大于 Mpa；3、水压严密性试验应在水压强度和管网冲洗合格后进行，试验压力为设计工作压力，稳压24h 应无泄漏；4、自动喷水灭火系统的水源干管、进户管和室内埋地管道应在回填前单独地或与系统一起进行水压强度试验和水压严密性试验；5、气压试验的介质宜采用空气或氮气；6、气压严密性试验的试验压力应为 Mpa，且稳压24h，压力降不应大于 Mpa。
注：1、管网冲洗所采用的排水管道，应与排水系统可靠连接，其排放应畅通和安全。排水管道的截面面积不得小于被冲洗管道截面面积的60％。2、管网冲洗的水流速度不宜小于3 m/s；其流量不宜小于规范规定值，当施工现场冲洗流量不能满足要求时，应按系统的设计流量进行冲洗，或采用水压气动冲洗法进行冲洗。3、管网的地上管道与地下管道连接时，应在配水干管底部加设堵头后，对地下管道进行冲洗。4、管网冲洗应连续进行，当出口处水的颜色、透明度与入口处水的颜色基本一致时，冲洗方可结束。5、管网冲洗的水流方向应与灭火时管网的水流方向一致。6、管网冲洗结束后，应将管网内的水排除干净，必要时可采用压缩空气吹干。
