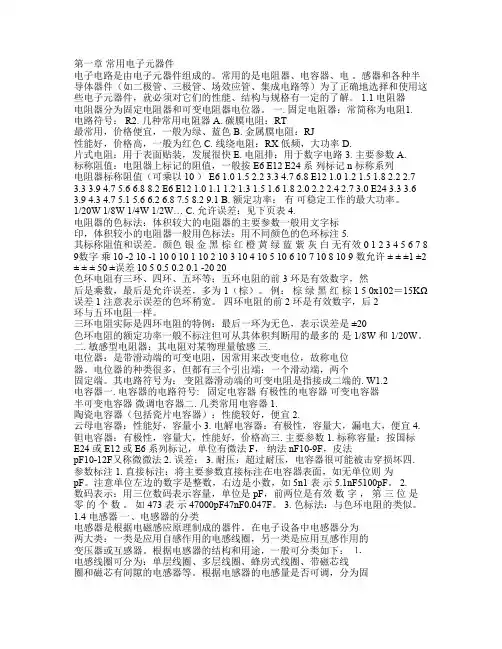

第一章常用电子元器件
电子电路是由电子元器件组成的。常用的是电阻器、电容器、电。感器和各种半导体器件（如二极管、三极管、场效应管、集成电路等）为了正确地选择和使用这些电子元器件，就必须对它们的性能、结构与规格有一定的了解。 1.1 电阻器
电阻器分为固定电阻器和可变电阻器电位器。一. 固定电阻器：常简称为电阻1.
电路符号： R2. 几种常用电阻器 A. 碳膜电阻：RT
最常用，价格便宜，一般为绿、蓝色 B. 金属膜电阻：RJ
性能好，价格高，一般为红色 C. 线绕电阻：RX 低频，大功率 D.
片式电阻：用于表面贴装，发展很快 E. 电阻排：用于数字电路 3. 主要参数 A.
标称阻值：电阻器上标记的阻值，一般按 E6 E12 E24 系列标记 n 标称系列
电阻器标称阻值（可乘以 10 ） E6 1.0 1.5 2.2 3.3 4.7 6.8 E12 1.0 1.2 1.5 1.8 2.2 2.7 3.3 3.9 4.7 5.6 6.8 8.2 E6 E12 1.0 1.1 1.2 1.3 1.5 1.6 1.8 2.0 2.2 2.4 2.7 3.0 E24 3.3 3.6 3.9 4.3 4.7 5.1 5.6 6.2 6.8 7.5 8.2 9.1 B. 额定功率：有可稳定工作的最大功率。
1/20W 1/8W 1/4W 1/2W… C. 允许误差：见下页表 4.
电阻器的色标法：体积较大的电阻器的主要参数一般用文字标
印，体积较小的电阻器一般用色标法：用不同颜色的色环标注 5.
其标称阻值和误差。颜色银金黑棕红橙黄绿蓝紫灰白无有效 0 1 2 3 4 5 6 7 8 9数字乘 10 -2 10 -1 10 0 10 1 10 2 10 3 10 4 10 5 10 6 10 7 10 8 10 9 数允许 ± ± ±1 ±2 ± ± ± 50 ±误差 10 5 0.5 0.2 0.1 -20 20
色环电阻有三环、四环、五环等；五环电阻的前 3 环是有效数字，然
后是乘数，最后是允许误差，多为 1（棕）。例：棕绿黑红棕 1 5 0x102＝15KΩ 误差 1 注意表示误差的色环稍宽。四环电阻的前 2 环是有效数字，后 2
环与五环电阻一样。
三环电阻实际是四环电阻的特例：最后一环为无色，表示误差是 ±20
色环电阻的额定功率一般不标注但可从其体积判断用的最多的是 1/8W 和 1/20W。
二. 敏感型电阻器：其电阻对某物理量敏感三.
电位器：是带滑动端的可变电阻，因常用来改变电位，故称电位
器。电位器的种类很多，但都有三个引出端：一个滑动端，两个
固定端。其电路符号为：变阻器滑动端的可变电阻是指接成二端的. W1.2
电容器一. 电容器的电路符号: 固定电容器有极性的电容器可变电容器
半可变电容器微调电容器二. 几类常用电容器 1.
陶瓷电容器（包括瓷片电容器）：性能较好，便宜 2.
云母电容器：性能好，容量小 3. 电解电容器：有极性，容量大，漏电大，便宜 4. 钽电容器：有极性，容量大，性能好，价格高三. 主要参数 1. 标称容量：按国标
E24 或 E12 或 E6 系列标记，单位有微法 F，纳法 nF10-9F，皮法
pF10-12F又称微微法 2. 误差： 3. 耐压：超过耐压，电容器很可能被击穿损坏四.
参数标注 1. 直接标注：将主要参数直接标注在电容器表面，如无单位则为
pF。注意单位左边的数字是整数，右边是小数，如 5n1 表示 5.1nF5100pF。 2.
数码表示：用三位数码表示容量，单位是 pF，前两位是有效数字，第三位是
零的个数。如 473 表示 47000pF47nF0.047F。 3. 色标法：与色环电阻的类似。
1.4 电感器一、电感器的分类
电感器是根据电磁感应原理制成的器件。在电子设备中电感器分为
两大类：一类是应用自感作用的电感线圈，另一类是应用互感作用的
变压器或互感器。根据电感器的结构和用途，一般可分类如下：⒈
电感线圈可分为：单层线圈、多层线圈、蜂房式线圈、带磁芯线
圈和磁芯有间隙的电感器等。根据电感器的电感量是否可调，分为固
定、可变和微调电感器。⒉
变压器可分为：电源变压器、音频输入变压器、音频输出变压器、
中频变压器中周等。电感器在电路中的符号一般有表 6.1.8 中的几种形式。表
6.1.8符号名带抽头的空心线圈铁心电感磁芯电感称电感线圈符号名
有滑动接点的带磁芯的带非磁性金属芯可变电感线圈称电感线圈可调电感线圈的电感线圈 1.5 二极管一. 简述：晶体二极管有一个 PN
结，具有单向导电性：正向导通，反向截止。二. 分类： 1.
按材料分：硅二极管、锗二极管、砷化镓二极管… 2.
按用途分：整流二极管、检波二极管、发光二极管、光电二极
管、稳压二极管、变容二极管……三. 二极管的电路符号：普通二极管发光二极管光电二极管变容二极管稳压二极管 I U四. 二极管的伏安特性： I E 反向击穿电压UBR 导通压降: 硅管0.60.7V 锗管0.20.3V。 U 死区电压反向漏电流硅管0.5V
（很小，A级）锗管0.2V。
从图中可看出二极管是非线性元件，其正常工作时的导通电压：锗管
0.2-0.3V，硅管 0.7V 左右，砷化镓发光管＞1.4V这是常用的整流二极管
1N4001：这是数字电路中常用的 1N4148：这是发光二极管： 1.6
三极管一.简述：晶体二极管有两个 PN 结，具有电流放大作用。二.
三极管的组成与电路符号：晶体三极管按两个 PN 结的组合分为 NPN 管和 PNP 管。 c 集电极 c c c c集电结 P N 集电区 b b b b b N b P 基区 P N 发射区发射结 e e e 发射极 e e a b （a）NPN 型（b）PNP 型三. 分类：除可分为 NPN 管和 PNP
管外，还有多种分类法，例如： 1. 按半导体材料分：硅管、锗管 2.
按工作频率分：低频管、高频管、超高频管微波管 3.
按功率分：小功率管、大功率管三. 共发射极电流放大系数β： β △IC/ △IB IC β IC/ IBIB C R B UCE E RB US USB集成电路
集成电路是一种采用特殊工艺，将晶体管、电阻、电容等元件集成在硅基片上而形成的具有一定功能的器件，英文为缩写为
IC，也俗称芯片。集成电路是六十年代出现的，当时只集成了十几个元器件。
后来集成度越来越高，也有了今天的 P－III。
集成电路根据不同的功能用途分为模拟和数字两大派别，而具体功能更是数不胜数，其应用遍及人类生活的方方面面。集成电路根据内部的集成度分为大规模中规模小规模三类。其封装又有许多形式。“双列直插”和“单列直插”的最为常见。消费类电子产品中用软封装的 IC，精密产品中用贴片封装的 IC 等。对于 CMOS 型
IC，特别要注意防止静电击穿 IC，最好也不要用未接地的电烙铁焊接。使用 IC
也要注意其参数，如工作电压，散热等。数字 IC 多用＋5V 的工作电压，模拟 IC 工作电压各异。集成电路有各种型号，其命名也有一定规律。一般是由前缀、数字编号、后缀组成。前缀表示集成电路的生产厂家及类别，后缀一般用来表示集成电路的封装形式、版本代号等。常用的集成电路如小功率音频放大器
LM386就因为后缀不同而有许多种。LM386N 是美国国家半导体公司的产品，LM 代表线性电路，N 代表塑料双列直插。这里有各大 IC
生产公司的商标及其器件型号前缀。
集成电路型号众多，随着技术的发展，又有更多的功能更强、集成度更高的集成电路涌现，为电子产品的生产制作带来了方便。在设计制作时，若没有专用的集成电路可以应用，就应该尽量选用应用广泛的通用集成电路，同时考虑集成电路的价格和制作的复杂度。在电子制作中，如有许多常用的集成电路，
NE555（时基电路）、LM324（四个集成的运算放大器）、TDA2822（双声道小功率放大器）、KD9300（单曲音乐集成电路）、LM317（三端可调稳压器）等。
为了您的方便使用，Bitbaby
以后将在网站上建立一个集成电路数据库，您可以通过 WEB
查询获得各种集成电路的参数及常用集成电路的典型应用。敬请期待……
这里有些集成电路的样子：标准的双列直插集成电路：标准的单列直插集成电路：软包封集成电路：功率类集成电路： 1.7 数字万用表
万用表用途广、体积小、价格低，是最常用的测量仪表。分为模拟机械指针式万用表和数字万用表。数字万用表具有精度高，体积小，功能强，显示直观等优点，随着数字万用表价格的降低，模拟万用表已面临被淘汰。
最常见的是三位半数字万用表，其最高位只有不显示表示 0和显示
1，其它各位可显示
09，故称三位半。数字万用表一般可测量交直流电压、交直流电流、电阻、电容、二极管、三极管等。下面重点介绍数字万用表的使用方法：1．直流电压与交流电压测量：（1）黑表笔插入 COM 插孔，红表笔插入 V/插孔。
（2）将功能开关置于直流 DCV 或交流
ACV量程范围，将测试笔并接到待测电源或负载上。注意：a．未知被测电压范围时，将功能开关置于最大量程并根据需用逐渐下降。
b．如果只在左边显示“1”表示过量程，需将功能开关置于更高量程。
c．不要测高于 1000V 直流电压或高于 700V 交流电压。 d.
测直流电压时，无负号表示红表笔接的是正极，有负号则相反。2．直流电流与交流电流测量：（1）将黑表笔插入 COM 插孔，当测量最大值为 200mA
电流时，红表笔插入 mA 插孔，当测量 200mA20A 的电流时，红表笔插入 20A
插孔。（2）开关置于 DCA--或
ACA量程，并将表笔串联接入待测电路。注意：a．如果不知道被测电流范围，将功能开关置于最大量程并逐渐下降。
b．如果只显示“1”表示过量程，需将功能开关置于更高量程，过载将会烧坏保险丝。 c.
强调：测电流时一定要将表笔串联接入待测电路，否则可能损坏万用表或电路元器件。 d.
测直流电流时，无负号表示电流由红表笔流向黑表笔，有负号则相反。3．电阻测量：（1）将黑表笔插入 COM 插孔，红表笔插入 V/插孔。
（注意：红表笔极性为“”。）
（2）将功能开关置于量程，将测试笔跨接到待测电阻上。注意：a．如果被测电阻值超出所选择量程，将显示“1” ，需选择更大量程。对于大于
1M的电阻，要几秒后读数才能稳定。 b．无输入时，即开路时，显示为“1”
c．检测在线电阻时，须确定被测电阻已去电源，同时电容已放完电，方能测量。d．200 M档短路时有 1M 显示，测量后应从读数中减去
1M。4．电容测试（自动回零）
将电容插入电容测试座中。连接待测电容之前，注意每次转变量程时复零需
要时间，漂移读数存在不会影响测试精度。测量大电容时稳定读数需要
一定时间。5．二极管及蜂鸣器测试：（1）将黑表笔插入 COM
插孔，红表笔插入 V/插孔。（注意：红表笔极性为 “”。）
（2）将功能开关置于档，并将表笔连接到待测二极管，红黑表笔交换测量，
当二极管没有损坏时一次为“1”即无穷大，一次有值，其值即为二极
管的小电流正向压降近似值毫伏，根据此值的大小可判断是硅管、
锗管还是发光二极管。且有值的这次红表笔接的为正极如果被测的是
质量较好的发光二极管，该管会发出微弱的光。
（3）将表笔连接到待测线路的两点，如果两点之间的电阻值小于一定值一般是30，内置蜂鸣器发声有的万用表上的发光二极管会亮。6. 三极管 hFE 测试：
（1）将开关置于 hFE 量程。（2）确定 NPN 或 PNP
型，将基极、发射极和集电极分别插入相应的插孔。（3）万用表将显示 hFE
的近似值。说明：无三极管相关资料手册时如何三极管 hFE
测试？关键是如何用万用表判断基极、NPN 或 PNP 型？
我们知道三极管有三个极e、b、c 2 个 PN
结：发射结和集?缃岵渭耙唤冢捎枚艿挡饬俊Ｈ黾换槐肀剩
个测量值，正常情况下四个是无穷大1，二个是几百毫伏其它结果说明该三极管已损坏，重点关注得此二个结果时表笔与管脚的关系与读数： A.
二次测量同一表笔都连结的同一管脚是基极b。该表笔是红表笔是该管是 PNP 型，是黑红表笔则是 NPN 型。 B.
比较二个几百毫伏读数，稍小读数对应集电结集电极，其原因是为了
易于收集载流子，集电结通常比发射结大。再进行三极管 hFE 测试 C. 也可跳过B，根据 NPN 或 PNP 把 B 极正确插入，其它 2 极随便插入，进行三极管 hFE
测试，再交换其它 2 极进行三极管 hFE 测试，测量结果一次小于
3，一次较大，较大的是 hFE。其他元器件第一节扬声器、话筒等
扬声器俗称为喇叭，应该是大家熟悉不过的器件了，它是收音机、录音机、音响设备中的重要元件。常见的扬声器有动圈式、舌簧式、压电式等好几种，但最常用的是动圈式扬声器（又称电动式）。而动圈式扬声器又分为内磁式和外磁式，因为外磁式便宜，通常外磁式用得多。当音频电流通过音圈时，音圈产生随音频电流而变化的磁场，在永久磁铁的磁场中时而吸引时而排斥，带动纸盆振动发出声音。
扬声器在电路图中的符号很形象。音响用的扬声器大多要求大功率、高保真。为完美再现声响，扬声器又被分为专用的低音、中音、高音，以各司其职。低音扬声器的纸盆不再由单一的材料构成，出现了布边、尼龙边和橡皮边等扬声器，使纸盆更有弹性，低音更加丰富。号筒式扬声器、球顶高音扬声器使高音更加清晰。另外还有一种全频扬声器，它将高、低音扬声器做在了一起。
扬声器上一般都标有标称功率和标称阻抗值，例如
0．25W8Ω。一般认为扬声器的口径大，标称功率也大。
在使用时，输入功率最好不要超过标称功率太多，以防损坏。万用表 R1
电阻档测试扬声器，若有咯咯声发出说明基本上能用。测出的电阻值是直流电阻值，比标称阻抗值要小，是正常现象。
还有一种压电陶瓷片，也是一种发声元件，它利用压电效应工作，既可以作发声元件又可以作接收声音的元件。而且它很便宜，生日卡上的发声元件就是它。压电陶瓷片是在园形铜底板上涂覆了一层厚约 1mm
的压电陶瓷，再在陶瓷表面沉积一层涂银层，涂银层和铜底板就是它的两个电极。压电陶瓷有一个奇妙的特性－压电效应：如将它弯曲，它的表面就会出现异种电荷，如反向弯曲，电荷的极性也会相反。奇妙的是如果在压电陶瓷片的两个电极上施加一定的电压，它就会发生弯曲，当电压方向改变时，弯曲的方向也随之改变。利用压电效应，有了一种声－电，电声转换的两用器件，可以当话筒用：对压电陶瓷片讲话，使它受到声波的振动而发生前后弯曲，当然人的眼睛分辨不出这种弯曲，在压电陶瓷片的两电极就会有音频电压输出。相反地，把一定的音频电压加在压电陶瓷片的两极，由于音频电压的极性和大小不断变化，压电陶瓷片就会产生相应的弯曲运动，推动空气形成声音，这时候，它又成了喇叭。
压电陶瓷片作为一种电子元件，在新买来的时候，是不带引线的，需要自己焊接。一般采用多股软线，先剥头搪锡，焊接是要求速度快，焊点小，否则容易损坏压电
陶瓷片娇嫩的镀银层。还有一种在.
