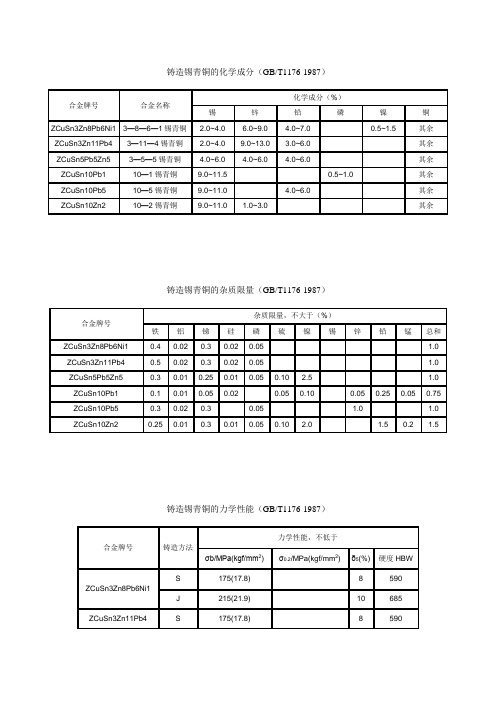

铸造锡青铜的化学成分（GB/T1176-1987）
铸造锡青铜的杂质限量（GB/T1176-1987）
铸造锡青铜的力学性能（GB/T1176-1987）
铸造锡青铜的主要特性和应用举例（GB/T1176-1987）
铸造铝青铜的化学成分（GB/T1176-1987）
铸造铝青铜的杂质限量（GB/T1176-1987）
铸造铝青铜的力学性能（GB/T1176-1987）
铸造铝青铜的主要特性和应用举例（GB/T1176-1987）
铅青铜的化学成分（GB/T1176-1987）
铸造铅青铜的力学性能（GB/T1176-1987）
铸造铅青铜的主要特性和应用举例（GB/T1176-1987）
铸造黄铜的化学成分（GB/T1176-1987）
铸造黄铜的杂质限量（GB/T1176-1987）
铸造黄铜的力学性能（GB/T1176-1987）
铸造黄铜的主要特性和应用举例（GB/T1176-1987）
资讯来源：国家标准化管理委员会
锡青铜，是以锡为主要合金元素的青铜。除了含有3%～14%锡，此外还常常加入磷、锌、铅等元素。是人类应用最早的合金，至今已有约4000年的使用历史。它耐蚀、耐磨，有较好的力学性能和工艺性能，并能很好地焊接和钎焊，冲击时不产生火花。 特性：锡青铜除了含有3%～14%锡，此外还常常加入磷、锌、铅等元素。是人类应用最早的合金，至今已有约4000年的使用历史。它耐蚀、耐磨，有较好的力学性能和工艺性能，并能很好地焊接和钎焊，冲击时不产生火花。分为加工锡青铜和铸造锡青铜。用于压力加工的锡青铜含锡量低于6%～7%，铸造锡青铜的含锡量为10%～14%。常用牌号有QSn4-3，QSn4.4-2.5，QSn7-O.2，ZQSn10，ZQSn5-2-5，ZQSN6-6-3等。锡青铜是铸造收缩率最小的有色金属合金，可用来生产形状复杂、轮廓清晰、气密性要求不高的铸件。锡青铜在大气、海水、淡水和蒸汽中十分耐蚀，广泛用于蒸汽锅炉和海船零件。含磷锡青铜具有良好的力学性能，可用作高精密工作母机的耐磨零件和弹性零件。含铅锡青铜常用作耐磨零件和滑动轴承，含锌锡青铜可作高气密性铸件。 锡青铜的凝固范围大，枝晶偏析严重；凝固时不易形成集中缩孔，体积收缩很小；铸锭中易出现锡的逆偏析，严重时铸锭表面可见到白色斑点(8相析出)，甚至出现富锡颗粒，一般称为锡汗(tinsweat)，改进铸造方法和工艺条件可减轻逆偏析程度；液态合金中，锡易生成硬脆的夹杂物SnO2，熔炼要充分脱氧，防止由于夹杂物引起的合金力学性能的降低；对过热和气体的敏感性很小，能很好地焊接和钎焊；冲击时不发生火花，无磁性、耐寒，并有极高的耐磨性。 分类：工业锡青铜锡青铜是工业上使用的重要铜合金。为改善其铸造、力学和耐磨性能，以及节约锡，在锡青铜中加入磷、锌、铅等合金元素。因而可把锡青铜分为锡磷青铜、锡锌青铜和锡锌铅三类。 锡磷青铜 磷是铜合金的良好脱氧剂，可增加合金的流动性，改善锡青铜的工艺和力学性能，但加大逆偏析程度。 锡青铜中磷的极限溶解度为0.15%，过多时将形成a+δ+Cu3P三元共晶，熔点为628℃，热轧时易产生热脆性，只能冷加工。因此，变形锡青铜中含磷量不应大于0.5%，热加工时，磷应小于0.25%。 含磷锡青铜是有名的弹性材料，在加工时，控制冷加工前的晶粒大小和加工后的低温退火很有必要。细晶粒加工材的强度、弹性模量和疲劳强度比其粗晶粒加工材为高，但塑性较低。冷加工材在200～260℃经1～2h低温退火、产生退火硬化
锡磷青铜的力学性能和化学成分相关性能和了解更多加工性能可以百度绿兴金属找到我们。 锡磷青铜有更高的耐蚀性,耐磨损,冲出时不发生火花。 概述 磷铜是一大类，包括了锡磷青铜的锡磷青铜有更高的耐蚀性,耐磨损,冲出时不发生火花。用于、中速、重载荷有轴承，工作最高温度250℃。具有自动调心对偏斜不敏感，轴承受力均匀承载力高，可同时受径向载荷，自润滑无需维护等特性。锡磷青铜是一种合金铜，具有良好的导电性能，不易发热、确保安全同时具备很强的抗疲劳性。锡磷青铜的插孔簧片硬连线电气结构，无铆钉连接或无摩擦触点，可保证接触良好，弹力好，拨插平稳。该合金具有优良有机械加工性能及成屑性能，可使零件加工过程迅速缩短了加工时间
用于、中速、重载荷有轴承，工作最高温度250℃。具有自动调心对偏斜不敏感，轴承受力均匀承载力高，可同时受径向载荷，自润滑无需维护等特性。 锡磷青铜是一种合金铜，具有良好的导电性能，不易发热、确保安全同时具备很强的抗疲劳性。锡磷青铜的插孔簧片硬连线电气结构，无铆钉连接或无摩擦触点，可保证接触良好，弹力好，拨插平稳。 该合金具有优良有机械加工性能及成屑性能，可使零件加工过程迅速缩短了加工时间。 含铅锡青铜常用作耐磨零件和滑动轴承。 含锌锡青铜可作高气密性铸件。
QSn6.5-0.1 用于制作弹簧和导电性好的弹簧接触片，精密仪器中的耐磨零件和抗磁零件，如齿轮、电刷盒、振动片、接触器等。锡青铜是铸造收缩率最小的有色金属合金，用来生产形状复杂、轮廓清晰、气密性要求不高的铸件，锡磷青铜在大气、海水、淡水和蒸汽中十分耐蚀，广泛用于蒸汽锅炉和海船零件。含磷锡青铜具有良好的力学性能，用作高精密工作母机的耐磨零件和弹性零件。
青铜器 李雪平 教学目的： 通过教学，使学生对中国古代工艺美术中具有悠久历史的青铜器有所了解，培养欣赏古代工艺美术的能力，提高艺术欣赏水平。 教学重点： 1.从工艺美术的种类来讲，重点应放在青铜器方面，因为它是中国古代文明的重要内容，也是中国古代工艺美术继彩陶之后又一个最灿烂的篇章。 2.从掌握知识和掌握欣赏方法来讲，重点应放在掌握欣赏方法上。 教学难点： 主要是一些专业名词和有关的历史文化知识。 教学时间：1课时 教具准备：教材、图片、录象带(L49)。 教学过程： 一. 组织教学：（常规） 二.引入新课： 青铜及青铜时代 1、什么是青铜？ 大家知道人类最早利用的一种金属材料是什么吗？（铜），玉和铜哪一个先被人们发现并使用？(玉)。大部分学生会认为是铜，因为大家看到的或者接触到的青铜器大都年代久远，
而玉器现时都在生产。 原始社会石器时代人们发现了不一样的石头——玉石，在寻找石料和玉石的过程中，发现了天然的铜（红铜）。我们来看一看红铜的特点（P16）、天然的纯铜是红色的，称为之红铜。这个红铜由于它的熔点很高（1080多度），不容易熔化，所以在开始的时候，只能是用锻打的办法来制造一些简单的工具和装饰品。在世界上发现最早的红铜的器物是土耳其和伊朗，距离现在是9000多年。后来随着陶器的产生，烧陶器的温度可以达到1000度，那么这样的话就对熔铜就不困难了。在经过相当一段时间的摸索，慢慢地发现在红铜中加入适量的锡或铅便会降低熔点（仅为800℃~900℃左右），硬度增强，具有良好的铸造性，耐磨性和化学性也很稳定，因色泽青灰，故称青铜。所以，青铜也就是红铜和锡或铅的合金。青铜器铸造最常用的方法是浇铸法、失蜡法。（失蜡法可以做细、做镂空效果） 失蜡法的特点： 1、制作简便，无需分块。它用蜡制成器形和装饰，内外用泥填充加固后，待干，倒入铜熔液，蜡液流出，有蜡处即为铸造物。 2、花纹精细清晰，表面光滑，层次丰富，可制作出复杂的空间立体的镂空装饰效果。 3、器物表面光滑，不再进行打磨。 4．精确度相当高。 青铜器的发明利用是为了铸造供发展生产用的工具和保护自己、攻击猛兽和敌人的兵器，而不是首先用作生活用具，这是青铜工艺发展的显着特征。 2、青铜时代 “夏铸九鼎”，而鼎又是青铜所铸，所以可想而知在夏朝就开始铸造青铜器了，如果说陶器是原始社会的代表作，那么青铜便是奴隶社会的典型代表。青铜器在奴隶社会广泛发展，一般多用于奴隶主阶级的祭祀和宴饮，具有区别尊卑贵贱的功能，是奴隶主统治权利的象征，西周晚期出现了铁器，经历春秋，到了战国的时候，铁器的使用越来越多，铁铜并用，直到秦朝铁器大量的产生，才取代了青铜器，而秦朝是中国第一个封建王朝，所以我们把奴隶时代称为青铜时代。 青铜器的两个鼎盛时期：商后西周、春秋战国 中国的青铜器在世界文明史上占着重要的地位，美国的弗利尔博物馆，英国的不列颠博物馆，日本的东京国立博物馆，这些都有着相当数量的中国的青铜器。 青铜器的分类 一、炊食器（比较一下它们的外形）
宁波加伟铜制品为您详细介绍锡青铜https://www.doczj.com/doc/2e6961982.html, 锡青铜的介绍 锡青铜作为弹性合金指含Sn≤6.5％的铜锡合金，通常尚含P、Zn等合金元素，如还含P则称为磷锡青铜，具有高弹性极限、弹性模量、良好的耐磨与耐蚀性能，适用于制造各种弹性元件。 锡青铜含锡量一般在3～14%之间,主要用于制作弹性元件和耐磨零件。变形锡青铜的含锡量不超过8%，有时还添加磷、铅、锌等元素。磷是良好的脱氧剂，还能改善流动性和耐磨性。锡青铜中加铅可改善可切削性和耐磨性，加锌可改善铸造性能。这种合金具有较高的力学性能、减磨性能和耐蚀性，易切削加工，钎焊和焊接性能好，收缩系数小，无磁性。可用线材火焰喷涂和电弧喷涂制备青铜衬套、轴套、抗磁元件等涂层。尺寸规格有Ф1.6mm、Ф2.3mm。 锡青铜是铸造收缩率最小的有色金属合金，用来生产形状复杂、轮廓清晰、气密性要求不高的铸件，锡青铜在大气、海水、淡水和蒸汽中十分耐蚀，广泛用于蒸汽锅炉和海船零件。含磷锡青铜具有良好的力学性能，可用作高精密工作母机的耐磨零件和弹性零件。含铅锡青铜常用作耐磨零件和滑动轴承。含锌锡青铜可作高气密性铸件。 由于锡青铜凝固范围很宽，铸件枝晶偏析严重，必须进行均匀化退火。常常不进行固溶处理。含Sn量小于7%的线材或板材可进行再结晶退火及去应力退火。对用作弹簧材料的锡青铜QSn4-3、QSn6.5-0.4只能进行去应力退火,温度在250~300摄氏度。 铸造锡青铜是不能通过热处理来强化机械性能的，因为当Sn含量达到10%时，锡青铜组织结构不再是固溶体而是化合物。这与其它青铜如铍青铜、铝青铜等固溶体类青铜可以通过热处理增强是不同的。 铜合金铸造工艺 各种成分的铜合金的结晶特征不同，铸造性能不同，铸造工艺特点也不同。 1、锡青铜：结晶特征是结晶温度范围大，凝固区域宽。铸造性能方面流动性差，易产生缩松，不易氧化。工艺特点是壁厚件采取定向凝固（顺序凝固），复杂薄壁件、一般壁厚件采取同时凝固。 2、铝青铜和铝黄铜：结晶特征是结晶温度范围小，为逐层凝固特征。铸造性能方面流动性较好，易形成集中缩孔，极易氧化。工艺特点是铝青铜浇注系统为底注式，铝黄铜浇注系统为敞开式。 3、硅黄铜：结晶特征是介于锡青铜和铝青铜之间。铸造性能最好（在特殊黄铜中）。工艺特点是顺序凝固工艺，中注式浇注系统，暗冒口尺寸较小。 宁波加伟铜制品为您详细介绍锡青铜https://www.doczj.com/doc/2e6961982.html,
锡青铜 创建时间：2008-08-02 锡青铜(tinbronze) 以锡为主要合金元素的青铜。具有较高的强度、耐蚀性和优良的铸造性能，长期以来广泛应用于各工业部门中。 状态图铜锡系状态图如图示。工业用锡青铜的锡含量一般在3％～14％之间，但变形锡青铜的锡含量不超过8％。 特点锡青铜的凝固范围大，枝晶偏析严重；凝固时不易形成集中缩孔，体积收缩很小；铸锭中易出现锡的逆偏析，严重时铸锭表面可见到白色斑点(8相析出)，甚至出现富锡颗粒，一般称为锡汗(tin sweat)，改进铸造方法和工艺条件可减轻逆偏析程度；液态合金中，锡易生成硬脆的夹杂物SnO2，熔炼要充分脱氧，防止由于夹杂物引起的合金力学性能的降低；对过热和气体的敏感性很小，能很好地焊接和钎焊；冲击时不发生火花，无磁性、耐寒，并有极高的耐磨性。 工业锡青铜锡青铜是工业上使用的重要铜合金。为改善其铸造、力学和耐磨性能，以及节约锡，在锡青铜中加入磷、锌、铅等合金元素。因而可把锡青铜分为锡磷青铜、锡锌青铜和锡锌铅青铜三类。常用的中国牌号变形锡青铜的主要化学成分和力学性能见表。变形锡青铜的主要化学成分和力学性能
(1)锡磷青铜。磷是铜合金的良好脱氧剂，可增加合金的流动性，改善锡青铜的工艺和力学性能，但加大逆偏析程度。锡青铜中磷的极限溶解度为0．15％，过多时将形成a+δ+Cu3P三元共晶，熔点为628℃，热轧时易产生热脆性，只能冷加工。因此，变形锡青铜中含磷量不应大于o.5％，热加工时，磷应小于o.25％。含磷锡青铜是有名的弹性材料，在加工时，控制冷加工前的晶粒大小和加工后的低温退火很有必要。细晶粒加工材的强度、弹性模量和疲劳强度比其粗晶粒加工材为高，但塑性较低。冷加工材在200～260℃经1～2h低温退火、产生退火硬化效应，可进一步提高制品的强度、塑性、弹性极限和弹性模量，并增加弹性的稳定性。现已列入中国国家标准中的含磷锡青铜共4个牌号。锡×其中QSn6.5-0.1合金主要制作弹性元件特别是电导性好的弹簧接触片，仪器仪表中的耐磨零件和抗磁元件等；Qsn6．5一O．4合金主要用于造纸、化工和食品等工业制造金属网，也用于制造耐磨和弹簧零件；QSn7-0.2合金用于在中等的载荷和滑动速度下承受摩擦的零件，如轴承、轴套、涡轮等，亦可制造弹性元件和其他机械电气零件；QSn4-0．3合金用于生产压力表中的各种管材，作敏感元件，有压力表青铜之称。 (2)锡锌青铜。锌大量溶解于铜锡合金中，在变形锡青铜中锌的加入量一般不大于4％。锌能改善合 金的流动性，缩小结晶温度范围，减轻逆偏析。列入现行中国国家标准中的锡锌青铜牌号为QSn4-3，具有
C53200 锡磷青铜有高的强度、弹性、耐磨性和抗磁性，在热态和冷态下压力加工性良好，对电火花有较高的抗燃性,可焊接和纤焊，可切削性良好，在大气、淡水中耐蚀。 标准：ASTM B103-1991 特性：高强度、弹性、耐磨 特性及适用范围： C53200锡磷青铜有高的强度、弹性、耐磨性和抗磁性，在热态和冷态下压力加工性良好，对电火花有较高的抗燃性,可焊接和纤焊，可切削性良好，在大气、淡水中耐蚀。C53200用于制作弹簧和导电性好的弹簧接触片，精密仪器中的耐磨零件和抗磁零件，如齿轮、电刷盒、振动片、接触器等。 化学成分： Cu+Sn+P+Pb+Fe+Zn：≥99.5 铅 Pb：2.5~4.0 铁 Fe：≤0.10 锡 Sn：4.0-5.5 锌 Zn：≤0.20 磷 P：0.03-0.35 力学性能： 抗拉强度σb (MPa)：≥470 伸长率δ5 (%)：≥13 注：棒材的纵向室温拉伸力学性能 试样尺寸：直径或对边距离5～12 热处理规范：热加工温度750～770℃;退火温度600～650℃。 铸造方法： 1.砂型铸造、 2.金属型铸造、 3.连续铸造、 4.离心铸造 锡青铜性能及用途： 应用领域: 1：广泛应用于发电机组、船舶制造、海水淡化、核工业及石油化工装备等领域。 2：锡青铜是铸造收缩率最小的有色金属合金，可用来生产形状复杂、轮廓清晰、气密性要求不高的铸件。2：锡青铜的大气、海水、淡水和蒸汽中十分耐蚀、广泛用于蒸汽锅炉和海船零件。 3：含磷锡青铜具有良好的力学性能，可用作高精密工作母机的耐磨零件和弹性零件。 4：含铅磷青铜常用作耐磨零件和滑动轴承。 5：含锌锡青铜可作高气密性铸件。 6：磷青铜主要用作耐磨零件和弹性元件。 7：磷青铜的板和条用于电子、电气装置用弹簧、开关、引线框架、连接器、震动片、膜盒、保险丝夹、衬套等，特别是用于要求高性能弹性的弹簧。 锡青铜特性： 锡青铜除了含有3%～14%锡，此外还常常加入磷、锌、铅等元素。是人类应用*早的合金，至今已有约4000年的使用历史。它耐蚀、耐磨，有较好的力学性能和工艺性能，并能很好地焊接和钎焊，冲击时不产生火花。分为加工锡青铜和铸造锡青铜。用于压力加工的锡青铜含锡量低于6%～7%，铸造锡青铜的含锡量为10%～14%。常用牌号有QSn4-3，QSn4.4-2.5，QSn7-O.2，ZQSn10，ZQSn5-2-5，ZQSN6-6-3等。锡青铜是铸造收缩率*小的有色金属合金，

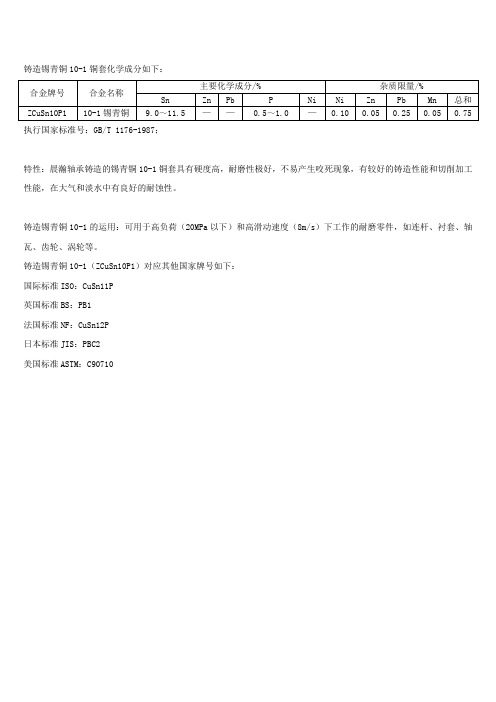

ZCuSn10Pb1铸造锡青铜板棒套 ZCuSn10Pb1铸造铜合金，合金牌号。其硬度高，耐磨性极好，不易产生咬死现象，有较好 的铸造性能和切削加工性能，在大气和淡水中有良好的耐蚀性。ZCuSn10Pb1铸造铜合金可 用于高负荷（20MPa以下）和高滑动速度（8m/s）下工作的耐磨零件，如连杆、衬套、轴瓦、齿轮、蜗轮等。 中文名铸造铜合金(10-1锡青铜，连续) 外文名 C90700 牌号 ZCuSn10P1 中国国家标准 GB/T 1176-2013 特性及适用范围： ZCuSn10Pb1铸造锡青铜 化学成份：（林工/TEL:①③⑥-0①⑦④-⑨⑨①⑤） 铸造方法：连续铸造 铜合金计算方式 铜板重量（公斤）=0.0000089×厚×宽×长度 铜管重量（公斤）=0.0000089×壁厚×（外径-壁厚）×长度 铜棒重量计算公式（公斤）=0.0000089 ×半径×半径×长度 如果您选择我们是我们的荣幸;如果您不选择我们我们将努力做得更好。做好一个老客户是会 带来一批新客户;失去一个老客户是会带走一批老客户。十几年来我们专注于铜合金行业做正 宗原厂材料做好产品做好服务。买ZCuSn10Pb1 就找上海同铸金属。感谢您一直以来的支持 与信赖。欢迎您来电垂询来厂考察。 状态：R、M、Y 热轧厚度4-50(mm) 冷轧厚度0.2-10.0(mm) 宽：305-600(mm) 长：800-1500（mm) --- 黄铜板 R、M、Y2 Y、T 热轧5-50 冷轧0.2-10.0宽：305-600(mm) 长：800-1500（mm) --- 复杂黄铜板 R、M、Y2 Y、T 热轧厚度4-40 宽：305-600(mm) 长：800-1500（mm) --- 铝青铜板 M、Y2、Y 厚度0.25-12 宽：305-600(mm) 长：800-1500（mm) --- 锰青铜板 M、Y 厚度0.5-5.0 宽：100-600(mm) 长：600-1500（mm) --- 硅青铜板 M、Y、T 厚度0.5-10 宽：100-600(mm) 长：600-1500（mm) --- 锡青铜板R、M、Y2 Y、T 热轧厚度9-50(mm) 300-500(mm) --- 冷轧厚度0.2-2.0(mm) 宽：100-400(mm) --- 锡锌铜青铜板 M、Y3 Y2、Y 厚度0.8-5.0(mm) 宽：200-600(mm) 长：800-1500(mm)
欧标CuSn8锡青铜板棒管带 对应：CuSn8P CW453K CuSn8锡青铜 牌号：CuSn8 标准：（林工/①③⑥-0①⑦④-⑨⑨①⑤） 特性及适用范围： CuSn8锡青铜化学成分含量锡青铜力学性能为含有铁、锰元素的铝青铜属于高强度耐热青铜高温(400℃)下力学性能稳定有良好的减摩性，在大气、淡水和海水中抗蚀性很好，热态下压力加工良好，可热处理强化，可焊接，不易纤焊，可切削性尚好。 CuSn8锡青铜是以锡为主要合金元素的青铜。含锡量一般在3～14%之间，主要用于制作弹性元件和耐磨零件。 化学成份： 抗拉强度σb (MPa)：≥350 伸长率δ10 (%)：≥55 注：棒材的纵向室温拉伸力学性能 试样尺寸：直径或对边距离40～120 优质CuSn8锡青铜现货规格 优质CuSn8锡青铜圆棒：毛棒Φ1-Φ700mm，光棒Φ1-Φ300mm， 锻圆等接受非标订做； 优质CuSn8锡青铜带材：现货充足，接受非标定做； 优质CuSn8锡青铜六角棒：现货充足，接受非标订做； 优质CuSn8锡青铜无缝管：现货充足，接受非标订做； 优质铅黄铜CuSn8锡青铜板材：毛板、精板规格齐全，现货充足，接受非标订做 所属系列：锡青铜 执行标准： 制造工艺：圆棒（车光圆、拉光圆、黑皮毛圆）、板材（机扎板、锻造板、锻板、扎板）产品规格：齐全 材料销往全国各大城市： 河北省山西省辽宁省吉林省内蒙古江苏省浙江省安徽省 福建省江西省山东省河南省湖北省湖南省广东省海南省 四川省贵州省云南省陕西省甘肃省青海省台湾省北京市
天津市上海市重庆市广西省澳门宁夏新疆香港黑龙江省 公司主要生产销售铜合金牌号： 纯铜：T1 T2 T3 无氧铜：TU0 TU1 TU2 磷脱氧铜：TP1 TP2 TAg0.1 黄铜：H96 H90 H85 H80 H70 H68 H65 H63 H62 H59 镍黄铜：HNi65-5 HNi56-3 铅黄铜：HPb89-2 HPb66-0.5 HPb63-3 HPb63-0.1 HPb62-0.8 HPb62-3 HPb62-2 HPb61-1 HPb60-2 HPb59-3 HPb59-1 加砷黄铜：HAl77-2 HSn70-1 H85A H70A H68A 锡黄铜：HSn90-1 HSn62-1 HSn60-1 铝黄铜：HAl67-2.5 HAl61-4-3-1 HAl60-1-1 HAl59-3-2 HAl66-6-3-2 锰黄铜：HMn62-3-3-7 HMn58-2 HMn57-3-1 HMn55-3-1 铁黄铜：HFe59-1-1 HFe58-1-1 硅黄铜：HSi80-3 锡青铜：QSn1.5-0.2 QSn4-0.3 QSn4-3 QSn4-4-2.5 QSn4-4-4 QSn6.5-0.1 QSn6.5-0.4 QSn7-0.2 QSn8-0.3 铝青铜：QAl5 QAl7 QAl9-2 QAl9-4 QAl10-3-1.5 QAl10-4-4 QAl11-6-6 QAl9-5-1-1 QAl10-5-5铍青铜：QBe2 QBe1.9 QBe1.9-0.1 QBe1.7 QBe0.6-2.5 QBe0.4-1.8 QBe0.3-1.5 硅青铜：QSi3-1 QSi1-3 QSi3.5-3-1.5 锰青铜：QMn1.5 QMn2 QMn5 锆青铜：QZr0.2 QZr0.4 铬青铜：QCr1 QCr0.5 QCr0.5-0.2-0.1 QCr0.6-0.4-0.05 镉青铜：QCd1 镁青铜：QMg0.8 铁青铜：QFe2.5 碲青铜：QFe0.5 白铜：B0.6 B5 B19 B25 B30 铁白铜：BFe5-1.5-0.5 BFe10-1-1 BFe30-1-1 锰白铜：BMn3-12 BMn40-1.5 BMn43-0.5 锌白铜：BZn18-18 BZn18-26 BZn15-20 BZn15-21-1.8 BZn15-24-1.5 铝白铜：BAl3-3 BAl6-1.5 锰铜康铜：6J12 6J13 6J8 6J40
QSn6.5-0.1锡青铜的物理性能和成分 有关特性和掌握大量生产加工特性能够百度搜索绿兴金属材料寻找人们。 QSn6.5-0.1锡青铜，即磷锡青铜，有高的抗压强度.延展性.耐磨性能和抗磁性，在热态和热态下工作压力工艺性能优良，对火花放电有较高的抗燃性，可电焊焊接和钎焊，可工艺性能好，在空气和谈水中耐腐蚀。 QSn6.5-0.1锡青铜基础详细介绍 原材料名字：QSn6.5-0.1 锡青铜 规范：（GB/T 2059-2000) QSn6.5-0.1锡青铜应用领域 磷锡青铜，有高的抗压强度.延展性.耐磨性能和抗磁性，在热态和热态下工作压力工艺性能优良，对火花放电有较高的抗燃性，可电焊焊接和钎焊，可工艺性能好，在空气和谈水中耐腐蚀。 QSn6.5-0.1用以制做弹黄和导电率好的弹黄触碰片，仪器仪表中的耐磨损零件和抗磁零件，如传动齿轮、炭刷盒、震动片、交流接触器等。& nbsp;锡青铜是锻造缩水率最少的稀有金属铝合金，用于生产制造样子繁杂、轮廊清楚、密封性规定太低的铸造件，锡磷铜棒在空气、海面、谈水和蒸气中十分耐腐蚀，普遍用以燃气蒸汽锅炉和集装箱船零件。
含磷锡青铜具备优良的物理性能，可作为精密加工工作母机的耐磨损零件和延展性零件。 含铅量锡青铜常见作耐磨损零件和滚动轴承。 含铁锡青铜能作高密封性铸造件。 要作为耐磨损零件和弹性元件。 电脑连接器，手机上射频连接器，新科技制造行业连接器，电子电器用弹黄，电源开关，电子设备的插槽、功能键、保护接地件，引线框架，震动片及接线端子等。 磷铜棒有高的耐腐蚀性,抗磨损,冲击性时不产生火苗。 用以中等速度、重荷载滚动轴承，操作温度250℃。 具备全自动调心，对倾斜不比较敏感，轴承受能力匀称承载能力高，可另外受轴向荷载，自润滑不用维护保养等特点。锡磷铜棒是一种合金铜，具备优良的导电率能，不容易发烫、锡磷铜棒的插口弹簧片硬联线电气设备构造，无铆钉连接或无磨擦接触点，可确保触碰优良，弹性好，拨插稳定。 该铝合金具备优质机械加工制造特性及成屑特性，可快速减少零件加工時间等。 QSn6.5-0.1锡青铜成分 成分： Sn：6.0-7.0 P:0.10-0.25 Zn：≤0.30
青铜铸造 中国古代青铜器的铸造有两种基本的方法，即块范法和失蜡法. 一.块范法 块范法（或称土范法）是商周时代最先采用的，是应用最广的青铜器铸造法。 此方法简单介绍如下：以铸造容器为例，先制成欲铸器物的模型。模型在铸造工艺上亦称作模或母范；再用泥土敷在模型外面，脱出用来形成铸件外廓的铸型组成部分，在铸造工艺上称为外范，外范要分割成数块，以便从模上脱下；此外还要用泥土制一个体积与容器内腔相当的范，通常称为芯，或者称为心型、内范；然后使内外范套合，中间的空隙即型腔，其间隔为欲铸器物的厚度；最后将溶化的铜液注入此空隙内，待铜液冷却后，除去内外范即得欲铸器物。 一.块范法铸造的具体过程与浑铸法 (1). 制模 模亦称为“母范”，原料可选用陶或木、竹、骨、石各种质料，而已经铸好的青铜器也可用作模型。具体选用何钟质料要视铸件的几何形状而定，并要考虑花纹雕刻与拨塑的方便。一般说来：形状细长扁平的刀、削，可以用竹、木削制而成；较小的鸟兽动物形体可以用骨、石雕刻为模；对于形状厚重比较大的鼎、彝诸器，则可以选用陶土，以便拨塑。 从出土发掘来看，陶范最为常见。陶范的泥料粘土含量可以多一些，混以烧土粉、炭末、草料或者其它有机 物，并掌握好调配泥料时的含水量，使之有较低的收缩率与适宜的透气性，以便在塑成后避免因为干燥、焙烧而发生龟裂现象。陶模的表面还必须细致、坚实，以便在其上雕刻纹饰。泥模在塑成后，应该使其在室温中逐渐干燥，纹饰要在其干成适当的硬度时雕刻。对于布局严谨、规范整齐的纹饰，一般先在素胎上用色笔起稿而后再进行雕刻，高出器表的花纹则用泥在表面堆塑成形，再在其上雕刻花纹。 泥模制成后，必须置入窑只焙烧成陶模才能用来翻范。 （2）.制范 制范亦要选用和制备适当的泥料。其主要成分是泥土和砂。一般说来，范的粘土含量多些，芯则含砂量多些 ，颗粒较粗。且在二者之中还拌有植物质，比如草木屑，以减少收缩，利于透气性。 范的泥土备制须极细致，要经过晾晒、破碎、分筛、混匀，并加入适当的水分，将之和成软硬适度的泥土，再经过反复摔打、揉搓，还有经过较长时间的浸润，使之定性。这样做好的泥料在翻范时才得心应手。 从模上翻范技术性很强，是块范铸造技术的中心环节。对于较简单的实心器物象刀、戈、镞等，只需由模型翻制两个外范即可，此种外范称为二合范。 而制造空心容器的范则复杂多了，简如下： 1.在翻范以前，首先要决定外范应该分为几块及应该在何处分界。 2.翻外范的方法是用范泥往模上堆贴而成，再用力压紧。 3.对于心的制做则有三种方法：一是已从模型上翻制好外范后，利用模型来制芯，即将模型
锡青铜的硬度是多少？ 相关性能和了解更多加工性能可以百度绿兴金属找到我们。 由于牌号不同硬度有时候差的会很大 纯铜硬度：35度（博林氏硬度计） 5～7％锡青铜硬度：50～60度 9～11％锡青铜硬度：70～80度 590HB试验力单位为牛，经常会让人误导而且这个值一般指C83600(35青铜）或者说CC491K国标中的试验力单位为牛，应用时乘以系数0.102，这个材料一般布氏硬度是60左右 以锡为主要合金元素的青铜。含锡量一般在3～14%之间，主要用于制作弹性元件和耐磨零件。变形锡青铜的含锡量不超过8%，有时还添加磷、铅、锌等元素。磷是良好的脱氧剂，还能改善流动性和耐磨性。锡青铜中加铅可改善可切削性和耐磨性，加锌可改善铸造性能。这种合金具有较高的力学性能、减磨性能和耐蚀性，易切削加工，钎焊和焊接性能好，收缩系数小，无磁性。可用线材火焰喷涂和电弧喷涂制备青铜衬套、轴套、抗磁元件等涂层。尺寸规格有Ф1.6mm、Ф2.3mm。具有较高的强度、耐蚀性和优良的铸造性能，长期以来广泛应用于各工业部门中。 牌号：QSn6.5-0.1 标准：GB/T 4423-1992 化学成份：铜Cu ：余量，锡Sn ：6.0～7.0，铅Pb：≤0.02 ，磷P：0.10～0.25 ，铝Al：≤0.002，
铁Fe：≤0.05 ，硅Si ：≤0.002，锑Sb ：≤0.002，铋Bi：≤0.002 注：≤0.1(杂质) 牌号：QSn6.5-0.4 标准：GB/T 13808-1992 化学成分：Sn：6.0-7.0，Al：0.002 ，Zn:0.3，Fe:0.02，Pb:0.02，Ni:0.2，P:0.26-0.40 ，Cu:余量，杂质：0.1 牌号：QSn7-0.2 标准：GB/T 2059-2000 化学成份：铜Cu ：余量，锡Sn ：6.0～8.0，铅Pb：≤0.02，磷P：0.10～0.25， 铝Al：≤0.01，铁Fe：≤0.05，硅Si ：≤0.02，锑Sb ：≤0.002，铋Bi：≤0.002，注：≤0.15(杂质) 铍青铜和锡青铜都有哪些区别 （1）锡青铜以锡为主要合金元素的铜基合金称锡青铜，工业中使用的锡青铜,锡含量大多在3%～14%之间。锡含量小于5%锡青铜适于冷加工使用；锡含量为5%～7%的锡青铜适于热加工；锡含量大于10%的锡青铜适于铸造。锡青铜在造船、化工、机械、仪表等工业中广泛应用,主要用以制造轴承、轴套等耐磨零件和弹簧等弹性元件以及抗蚀、抗磁零件等。 （3）铍青铜以铍为基本元素的铜合金称铍青铜。铍青铜的含铍量为1.7%～2.5%.铍青铜的弹性极限、疲劳极限都很高,耐磨性和抗蚀性优异,具有良好的导电性和导热性,还具有无磁性、受冲击时不产生火花等优点。铍青铜主要用于制作精密仪器的重要弹簧、钟表齿轮、高速高压下工作的轴承、衬套以及电焊机电极、
Q/RXDZ 0604-2009 编制: 日期： 审核：日期： 会签：日期： 批准：日期： 2009-06-30发布 2009-07-10实施黄山市瑞兴汽车电子有限公司发布
1范围 本标准规定了锡青铜带(QSn6.5-0.1 Y/,QSn6.5-0.1 Y2)的技术要求、化学成分、检验规则、标志、包装、运输及贮存。 2规范性引用文件 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文,在标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB2066—89 锡青铜带材料技术要求 GB5233—85 加工青铜化学成分 GB8888 铜带标志、包装、运输 3概述 3.1 规格 —带QSn6.5-0.1 Y2 —带QSn6.5-0.1 Y 3.2 制造：冷冲压。 4 技术要求 4.1 表面质量 4.1.1 带材的表面应光滑、清洁；不应有分层、裂缝、起皮、气泡、压折和夹杂。 4.1.2 带材的表面允许有轻微的、局部的、不使带材厚度超出允许偏差的划伤、斑点、凹坑、压入物 和辊印等缺陷。 4.1.3 带材的表面轻微的发红、发暗、氧化色以及局部的油迹、水迹、不作报废依据。 4.2 力学性能（GB2066—89）应符合表1的规定 4.3 化学成分（GB5233—85）应符合表2的规定
4.4 尺寸（厚度）允许偏差应符合表3的规定（GB2066—89） 注：1.当图纸未注明厚度偏差时，按较高级检验。 2.当要求正偏差或负偏差时，其值为表中数值的2倍。 5 检验规则 5.1 组批 锡青铜带检验以批为单位，以同一原料、同一配方、同一工艺生产的青铜带为一批。 5.2 供应商检验分类 检验分为出厂检验和型式检验。 5.2.1出厂检验（批量供货）按下列项目逐批检验：表面质量、力学性能和厚度。 5.2.2型式检验（按外购外协件认可程序）为技术要求中规定的全部项目。 5.3 判定规则 到货后来料检验员凭供应商的出厂检验报告(质量证明书)对每卷铜带的表面质量及厚度进行抽检：取首端0.5m以上，其厚度偏差检测取5点以上（均匀分布）。若以上检验结果有不符合本标准要求时，
中国古代青铜器的铸造有两种基本的方法，即块范法和掉蜡法一.块范法块范法（或称土范法）是商周时代最先采用的，是应用最广的青铜器铸造法。此方法简单先容如次：以铸造容器为例，先制成欲铸器物的模型。模型在铸造工艺上亦称作模或母范；再用泥土敷在模型外面，脱出用来形成铸件外廓的铸型构成部分，在铸造工艺上称为外范，外范要分割成数块，以便从模上脱下；此外还要用泥土制一个体积与容器内腔相当的范，凡是称为芯，或者称为心型、内范；然后使内外范套合，中间的空地即型腔，其间隔为欲铸器物的厚度；最后将溶化的铜液注入此空地内，待铜液冷却后，祛除内外范即得欲铸器物。一.块范法铸造的具体过程与浑铸法(1). 制模模亦称为“母范”，原料可选用陶或木、竹、骨、石各类质料，而已经铸好的青铜器也可用作模型。具体选用何钟质料要视铸件的几何外形而定，并要考虑花纹雕刻与拨塑的利便。一般说来：外形细长扁平的刀、削，可以用竹、木削制而成；较小的鸟兽动物形体可以用骨、石雕刻为模；对于外形厚重比较大的鼎、彝诸器，则可以选用陶土，以便拨塑。从出土发掘来看，陶范最为常见。陶范的泥料粘土含量可以多一些，混以烧土粉、炭末、草料或者其他有机物，并掌握好调配泥料时的含水量，使之有较低的收缩率与相宜的透气性，以便在塑成后避免由于干燥、焙烧而发生龟裂现象。陶模的表面还必须细致、坚实，以便在其上雕刻纹饰。泥模在塑成后，应该使其在室温中逐渐干燥，纹饰要在其干成适当的硬度时雕刻。对于布局严密谨慎、规范整齐的纹饰，一般先在素胎上用色笔拟稿尔后再进行雕刻，高出器表的花纹则用泥在表面堆塑成形，再在其上雕刻花纹。泥模制成后，必须置入窑只焙烧成陶模才能用来翻范。（2）.制范制范亦要选用和制备适当的泥料。其主要成分是泥土和砂。一般说来，范的粘土含量多些，芯则含砂量多些，颗粒较粗。且在二者之中还拌有植物质，比如草木屑，以削减收缩，利于透气性。范的泥土备制须极细致，要经过晾晒、破碎、分筛、混匀，并加入适当的水分，将之和成软硬适度的泥土，再经过反复摔打、揉搓，还有经过较永劫间的浸润，使之定性。这样做好的泥料在翻范时才得心应手。从模上翻范技术性很强，是块范铸造技术的中心环节。对于较简单的实心器物象刀、戈、镞等，只需由模型翻制两个外范即可，此种外范称为二合范。而制造空心容器的范则复杂多了，简如次：1.在翻范以前，起首要决定外范应该分为几块及应该在那边分界。 2.翻外范的方法是用范泥往模上堆贴而成，再用力压紧。 3.对于心的制做则有三种方法：一是已从模型上翻制好外范后，利用模型来制芯，即将模型的表面加以刮削，刮削的厚度即是所铸铜器的厚度。二.是把模型做成空心的，从其腹腔中脱出芯，并使拖出的芯和底范连成一块，再在底范上铸耳，此钟方法适用于大型器。三.利用外范制芯。（3）.浇注将已焙烧的且组合好的范可趁热浇注，不然需在临浇注进步行预热。预热时要将范芯装配成套，捆紧后糊以泥砂或草拌泥，再入窑烧烤。预热的温度以400-500度为佳。焙好的型范需埋设于沙（湿沙）坑中防止范崩引起的伤害，并在外加木条箍紧，也是为了防止铜液压力将范涨开。范准备好后，将熔化的铜液（1100-1200为宜）注入浇口。器物之所以倒着浇，是为了将气孔与同液中的杂质集中于器底，使器物中上部致密，花纹清楚。浇入铜液时应该掌握好速度，以快而平为宜，直到浇口于气孔皆充满铜液为止。待铜液凝集冷却后，即可去范、芯，掏出铸件。一次浇注成完备器形的方法叫“浑铸”，或“一次浑铸”，或者“群体浇铸”。商周器物多因此此方法铸成。凡以资方法铸成之器，其表面所遗留的线条是连续的，即每一条范线均互相连接，这是浑铸的范线特征。（4）.修整铸件去陶范后还要进行修整，其经过锤击、锯挫、錾凿几打磨，消去骈枝的铜块、毛刺、飞边，只有这样才算制造完结。除浑铸法之外还有分铸法，即器物的歌部位不是一次浇铸完成的，而是分别铸成的，并用连接方法使之连为一体。而连接则主要有铸合法和烧焊法。在此就不先容了。二.掉蜡法掉蜡法指用容易熔化的材料，比如黄蜡（蜂蜡），动物油（牛油）等制成欲铸器物的蜡模，然后在蜡模表面用细泥浆浇淋，在蜡模表面形成一层泥壳，再在泥壳表面上涂上耐火材料，使之硬化即做成铸型，最后再烘烤此型模，使蜡油熔化流出，从而形成型腔，再向型腔内浇铸铜液，凝集
QSn8-0.3锡青铜 QSn8-0.3锡青铜 牌号：QSn8-0.3 标准：GB/T 13808-1992 ●化学成份： 铜Cu ：余量 锡Sn ：≤0.1 锌Zn：≤0.5 铅Pb：≤0.02 铅Pb：≤0.02 硼P：≤0.01 镍Ni：3.5～5.5 铝Al：9.5～11.0 铁Fe：3.5～5.5 锰Mn：≤0.3 硅Si ：≤0.1 注：≤1.0(杂质) ●特性及适用范围： 为含有铁、锰元素的铝青铜,属于高强度耐热青铜,高温(400℃)下力学性能稳定,有良好的减摩性，在大气、淡水和海水中抗蚀性很好，热态下压力加工良好，可热处理强化，可焊接，不易纤焊，可切削性尚好。 规格：上海冶韩：周工/TEL：①③⑧---①⑥①⑥---⑥③④③ QSn8-0.3交货状态：无缝管：固溶+酸白，长度可定尺； QSn8-0.3 板材：固溶、酸洗、切边； QSn8-0.3 焊管：固溶酸白+RT%探伤， QSn8-0.3 锻件：退火+车光； QSn8-0.3棒材以锻轧状态、表面磨光或车光； QSn8-0.3带材经冷轧、固溶软态、去氧化皮交货 QSn8-0.3 丝材以固溶酸洗盘状或直条状、固溶直条细磨光状态交货。 QSn8-0.3圆棒销售：直径6mm-350mm，均有现货 QSn8-0.3圆棒分类：车光圆、拉光圆、黑皮毛圆 QSn8-0.3板材销售：厚度6mm-300mm，均有现货 QSn8-0.3板材分类：机扎板、锻造板、锻板、扎板、拉丝板 QSn8-0.3产品备注：零售，批发1吨起按批发价格销售 我司专业的合金铜制品生产、可供应铜及铜合金、铜镍合金、铬锆铜、铍青铜、锡青铜、无氧铜、铝青铜黄铜、铝黄铜、铅黄铜、锡黄铜、硅青铜、磷脱氧铜、钨铜等 铜镍合金/白铜： 我司谒诚为客户服务，欢迎各位的： 铜带
锡青铜特点 锡青铜 tin-bronze 作为弹性合金指含Sn≤6.5％的铜锡合金，通常尚含P、Zn等合金元素，如还含P则称为磷锡青铜，具有高弹性极限、弹性模量、良好的耐磨与耐蚀性能，适用于制造各种弹性元件。 但是，炼铜制成的物件太软，容易弯曲，并且很快就钝。接着人们发现把锡掺到铜里去制成铜锡合金——青铜。青铜器件的熔炼和制作比纯铜容易的多，比纯铜坚硬（假如把锡的硬度值定为5，那么铜的硬度就是30，而青铜的硬度则是100～150），历史上称这个时期为青铜时代。我国战国时代的著作《周礼·考工记》总结了熔炼青铜的经验，讲述青铜铸造各种不同物件采用铜和锡的不同比例:“金有六齐（方剂）。六分其金（铜）而锡居一，谓之钟鼎之齐；五分其金而锡居一，谓之斧斤之齐；四分其金而锡居一，谓之戈戟之齐；三分其金而锡居一，谓之大刃之齐；五分其金而锡居二，谓之削杀矢（箭）之齐；金锡半，谓之鉴（镜子）燧（利用镜子聚光取火）之齐。”这表明在3000多年前，我国劳动人民已经认识到，用途不同的青铜器所要求的性能不同，用以铸造青铜器的金属成分比例也应有所不同。青铜由于坚硬，易熔，能很好的铸造成型，在空气中稳定，因而即使在青铜时代以后的铁器时代里，也没有丧失它的使用价值。例如在公元前约280年，欧洲爱琴海中罗得岛上罗得港口矗立的青铜太阳神，高达46米，其手指高度超过成人身高。 概述 锡青铜含锡量一般在3～14%之间,主要用于制作弹性元件和耐磨零件。变形锡青铜的含锡量不超过 8%，有时还添加磷、铅、锌等元素。磷是良好的脱氧剂，还能改善流动性和耐磨性。锡青铜中加铅可改善可切削性和耐磨性，加锌可改善铸造性能。这种合金具有较高的力学性能、减磨性能和耐蚀性，易切削加工，钎焊和焊接性能好，收缩系数小，无磁性。可用线材火焰喷涂和电弧喷涂制备青铜衬套、
CuSn8P锡青铜板棒带 材料名称：CW455K 锡青铜CuSn8是含有铁、锰元素的铝青铜，属于高强度耐热青铜。 牌号：CuSn8 标准：GB/T 13808-1992 特性：可焊接，不易纤焊， 理化性质： 高温(400℃)下力学性能稳定，有良好的减摩性，在大气、淡水和海水中抗蚀性很好，热态下 压力加工良好，可热处理强化，可焊接，不易纤焊，可切削性尚好。 化学成份： 铜 Cu：余量 锡 Sn：≤0.1 锌 Zn：≤0.5 铅 Pb：≤0.02 铅 Pb：≤0.02 硼 P：≤0.01 镍 Ni：3.5～5.5 铝 Al：9.5～11.0 铁 Fe：3.5～5.5 锰 Mn：≤0.3 硅 Si ：≤0.1 注：≤1.0(杂质) CUSN8P是法国的青铜牌号，相当于中国的QSn7-0.2，特性：磷青铜，强度高，弹性和耐磨 性好，易焊接和钎焊，在大气、淡水和海水中耐蚀性好，可切削性良好，适于热压力加工。 用途：制作中等负荷、中等滑动速度下承受摩擦的零件。如抗磨垫圈、轴承、轴套、蜗轮等，还可制作弹簧、簧片、游丝、按钮、电动机扎线，铜线、铜网、冷镦锻坯料、垫圈等 同铸合金（CUSN8P）铜棒——（CUSN8P）强度 同铸合金（CUSN8P）铜板——（CUSN8P）冲压性 同铸合金（CUSN8P）铜带——（CUSN8P）耐热性 同铸合金（CUSN8P）铜排——（CUSN8P）导电性 同铸合金（CUSN8P）铜丝——（CUSN8P）镀覆性 同铸合金（CUSN8P）铜线——（CUSN8P）应力松弛性 同铸合金（CUSN8P）铜箔——（CUSN8P）焊料耐候性 同铸合金（CUSN8P）铜管——（CUSN8P）弯曲加工性 公司主要产品： 1.铜棒：黄铜棒、锡青铜棒、紫铜棒、铍青铜棒材、白铜棒、杯士铜棒、磷铜棒、铅黄铜棒、铝青铜棒、各种铜合金棒等等； 2.铜板：黄铜板、紫铜棒、铍青铜板、洋白铜板、锡青铜板、磷铜板、铝青铜板、铅黄铜板、各种铜合金板等等；
QSn4-4-4锡青铜牌号对照表 QSn4-4-4 锡青铜QSn4-4-4 锡青铜 介绍： 材料名称：QSn4-4-4 锡青铜 标准：（GB/T 2059-2000) 化学成分： Sn：3.0-5.0 P:0.03 Zn：3.0-5.0 Ni：0.20 Fe：0.05 Pb：3.5-4.5 Al：0.002 杂质：0.2 Cu：余量 力学性能 力学性能： 抗拉强度（σb/MPa）：≥490 伸长率（δ10/%）：≥5 注：带材的力学性能 试样尺寸：厚度>1.0 特性及适用范围： 为添有锌.铅合金元素的锡青铜，有高的减摩性和良好的可加工性，易于焊接和纤焊，在大气.淡水中具有良好耐磨性，只能在冷态下进行加工，因含铅，热加工时易引起热脆。 规格：周伟/TEL：①③⑧---①⑥①⑥---⑥③④③ QSn4-4-4青铜价格——镉青铜，【供应】青铜带，青铜退火温度; QSn4-4-4青铜厂家——锰青铜，【供应】青铜棒，青铜详细介绍; QSn4-4-4青铜性能——硅青铜，【供应】青铜板，青铜产品信息; QSn4-4-4青铜用途——锡青铜，【供应】青铜线，青铜格; QSn4-4-4青铜成分——铝青铜，【供应】青铜丝，青铜现货销售; QSn4-4-4青铜供应——铬青铜，【供应】青铜排，青铜生产厂家; QSn4-4-4青铜批发——铍青铜，【供应】青铜管，青铜厂家价格; QSn4-4-4青铜原料——铁青铜，【供应】青铜胚，青铜加工性能; ————————青铜————————— 镉青铜：QCd1, CuCd1, C18200 锰青铜67500, 1, CS101,QSi3-1,QSi1-3, 锡青铜：QSn8-0.3,QSn4-4-4,QSn1.5-0.2,QSn4-0.3,QSn4-3,QSn4-4-2.5,
