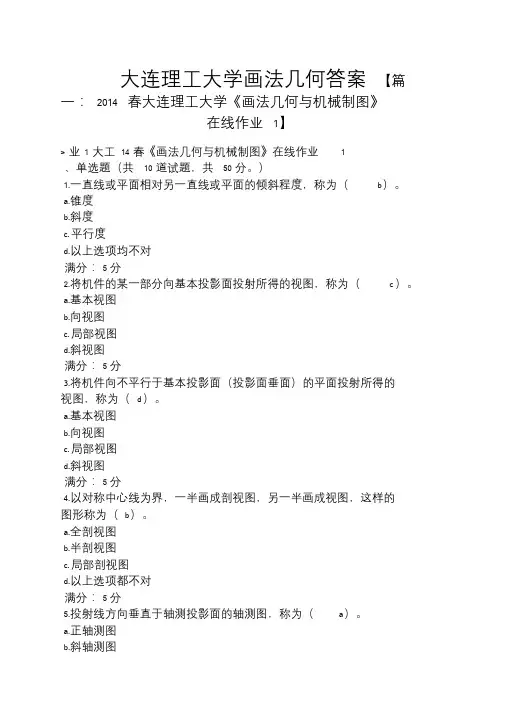

画法几何复习题及答案 一、填空题（1X 30= 30分） 1、投影法分中心投影和平行投影两大类。 2、在点的三面投影图中，aax反映点A到V 面的距离，a' C反映点A到W 面的距离。 3、绘制机械图样时采用的比例，为图样机件要素的线性尺寸与实际机件相应 要素的线性之比。 4、正垂面上的圆在V面上的投影为直线，在H面上的投影形状为椭圆。 5、空间两直线的相对位置可分为平行、相交、交叉和垂直四种。 6、同一机件如采用不同的比例画出图样，则其图形大小不同（相同，不同），但图 上所标注的尺寸数值是一样的（一样的，不一样的）。 7、图形是圆、大于半圆注直径尺寸：图形是半圆、小于半圆注半径尺寸。 &表示回转面在投射方向上可见、不可见的分界线，称为转向轮廓线。 9、两等径圆柱相贯，其相贯线形状为椭圆。 10、组合体尺寸种类分为定形尺寸、定位尺寸和总体尺寸。 11、用于普通连接的螺栓与被连接件的光孔间是否属于配合关系否。 12、圆锥销GB117-86 A10 × 30代号中的“ 10”是指销的小端直径。 13、两标准圆柱齿轮啮合时，其两节圆应相切。 14、含有标准结构要素的零件，是否一定属于标准件不一定。 15、已知双线螺纹，导程P W = 10,其螺距P= 5 。 16、已知标准直齿圆柱齿轮m=3，z=20，其齿顶圆直径da= 66 。 17、①50f 7代号中的“ f 7”是轴的公差带代号，其中“ f”表示基本偏差代号。 18、多面正投影图是工程中应用最广泛的一种图示方法。 19、建筑剖面图的剖切位置应选择在能反映内部构造比较复杂和典型的的部位, 并 应通过门窗洞。 20、点的三面投影规律是：①点的正面投影与点的水平投影的连线垂直于 OX轴。②点的正面投影与点的侧面投影的连线垂直于OZ轴。③点的水平投影到OX轴的距离等于点的侧面投影到OZ轴的距离。 21、在三投影面体系中直线与投影面的相对位置可分一般位置直线、投影面平行线和 一投影面垂直线。 22、空间两直线互相平行，则它们的同面投影也一定平行—。 23、空间两直线相交，贝尼们的同面投影也一定相交，而且各同面投影的交点就
2016-2017学年度第二学期期末考试 《画法几何》试卷 年级：学号：姓名：成绩： 一、填空题（20分） 1、特殊位置直线分为 ____________,_______________. 2、在画法几何中,一些常用的符号代表不同的含义：H代表_______、V代表________、W代表________。OX代表投影轴，是_________的交线。 2、根据投射线的类型,投影法可分为_________和__________两种。 4、与H面平行的直线，称为_______。与V面平行的直线，称为_______。与W面平行的直线，称为________。 7、建筑工程图的图线线型有________,_________,________,_________等 8、三视图的投影规律是___________,____________,___________. 9、直线和平面平行的判定规则是_________________,则______________. 二、单项选择题（20分） 1. 在下面的投影图中，表示交错两直线的是：（） (A) A (B) B (C) C (D) D
(A) 水平线 (B) 正平线 (C) 侧平线 (D) 一般倾斜直线 3. 在下图中：（） (A) C点在正垂线AB上 (B) C点不在正垂线AB上 (C) C点在侧平线AB上 (D) C点不在侧平线AB上 4. 下图所示AB、CD两直线的相对几何关系是：（） (A) 平行 (B) 相交 (C) 相交垂直 (D) 交错
(A) 水平面 (B) 侧垂面 (C) 铅垂面 (D) 一般倾斜平面 6. 下图所示正平面P与三角形平面ABC的交线是：（） (A) 正平线 (B) 水平线 (C) 铅垂线 (D) 一般倾斜直线 7. 下图所示五棱柱表面上一点K，其正确的侧面投影是：（） (A) A (B) B (C) C (D) D 8. 绘图仪器中分规的主要作用是：（） (A) 画圆或圆弧 (B) 是圆规的备用品 (C) 用来截量长度 (D) 等分线段 9. 图上标注的尺寸数字，表示物体的真实大小，尺寸的单位如果在图中附注没有声明，则为：（） (A) 毫米 (B) 厘米 (C) 米 (D) 根据绘图比例确定 10. 如果A点在H投影面上，则：（）
答： 答： 答： （1） （2） （3） 答： 答： 答： （4） （5） （6） 《画法几何》模拟试题（一） (考试时间：120分钟；考试方式：开卷) 一、选择填空题：判断下列各对直线的相对位置（平行、相交、交叉、相交垂直、交叉垂直）。（每小题2分，共12分）
三、分析绘图题：已知平面△ABC 的H 、V 投影，求出其对V 面的倾角β。（12分） 二、分析绘图题：已知三点A （20，25，30）、B （20，0，25）和C （25，30，0），画出点A 、B 、C 的投影图。（9分）
五、分析绘图题：已知△ABC 和平行四边形DEFG 互相平行，完成平行四边形DEFG 的V 面投影。（12分） 四、判断填空题：根据形体投影图上的标注，判别指定的棱线和平面对投影面的相对位置。（每空1分，共10分） AC 是 线 AF 是 线 BD 是 线 CE 是 线 EF 是 线 △ABC 是 面 △ACE 是 面 △AEF 是 面 △BCD 是 面 △CDE 是 面
六、分析绘图题：已知球面上点的某个投影，求作点的其余投影。（10分） 七、分析绘图题：根据台阶的正等轴测投影，作出其三面投影（尺寸从轴测投影中量取）（12分）
八、分析绘图题：根据形体的三面投影图，作出其正等轴测图（尺寸从投影图中量取）。（11分） 九、分析绘图题：已知圆锥被截切的V投影，试完成圆锥被截切后的H、W投影。（12分）
《画法几何》模拟试题（二） (考试时间：120分钟；考试方式：开卷) 一、选择填空题：判断下列各对直线的相对位置（平行、相交、交叉、相交垂直、交叉垂直）。（每小题2分，共12分） 答： 答： 答： （1） （2 （3） 答： 答： 答： （4） （5） （6）
1、单项选择题(30) 1．图纸的会签栏一般在（ B） A．图纸右上角及图框线内 B．图纸左上角及图框线外 C．图纸右上角及图框线外 D．图纸左上角及图框线内 @！．一物体图上长度标注为2000，其比例为1﹕5，则其实际大小为（ B）A．400 B．2000 C．10000 D．200 3．下列仪器或工具中，不能用来画直线的是（ D ） A．三角板 B．丁字尺 C．比例尺 D．曲线板 4. 在土木工程制图中，除了遵守建筑工程制图标准和某些行业标准外，还必须遵守的国家标准为：( A ) A.总图制图标准 B.水利水电工程制图标准 C.技术制图标准 D.铁路工程制图标准 5. 由国家职能部门制定、颁布的制图标准，是国家级的标准，简称国标。国标的代号为：( B ) A. ISO B. GB C. Standard D. ANSI 6. 图纸上的各种文字如汉字、字母、数字等，必须按规定字号书写，字体的号数为：( A ) A. 字体的高度 B. 字体的宽度 C. 标准中的编号 D. 序号 7. 绘制工程图应使用制图标准中规定的幅面尺寸，其中A2幅面的尺寸为：( C) A. 594 841（A1） B. 210 297(A4) C. 420 594(A2) D. 297 420(A3) 1189*841(A0) 8. 绘制工程图应使用制图标准中规定的幅面尺寸，其中A4幅面的尺寸为：(B ) A. 594 841 B. 210 297 C. 420 594 D. 297 420 9. 绘图比例是：( A ) A. 图形与实物相应要素的线性尺寸之比 B. 实物与图形相应要素的线性尺寸之比 C. 比例尺上的比例刻度 D. 图形上尺寸数字的换算系数 10. 如果物体的长度为1000mm，绘图比例是1:20，则在绘图时其长度应取：( C ) A. 100 B. 1000 C. 50 D. 20
画法几何及机械制图期 末考试试卷 集团文件版本号：（M928-T898-M248-WU2669-I2896-DQ586-M1988）
阅卷 得 分 四川核工业工程学校 2011年秋季期末考试画法几何及机械制图试卷（A ） （适用于班。满分100分，90分钟完卷。） 一、填空题（每空1分，共15分。） 1、GB/T 是指 。 2、标题栏一般位于图纸的 。 3、 比例分为三种，分别是：原值比例、放大比例和 。 4、机械图样上汉字一般写成 。 5、同一张图样中，同类图线的宽度应 。（选填一致或不一致） 6、斜度是一直线对另一直线或一平面对另一平面的 程度。 7、常用的投影法有中心投影法和 。 8、投射线由前向后方正投影面投射，在正面得到一个视图，称为 图。 9、 三视图的投影规律是： 、 、 。 10、通常规定，物体左右之间的距离为 ，前后之间的距离为 ，上下之间的距离为 。 11、 基本体分为平面体和 两类。 2、比例的含义是（ ）与（ ）之比。 3、同一张图样中，相同线型的宽度应（ ）。（选填一致或不一致） 4、绘制尺寸线、尺寸界线等时，应采用（ ）线。 5、绘制可见轮廓线时用（ ）线。 6、绘制中心线、对称线时应用（ ）线。 7、定位尺寸是指确定各组成部分之间的相对（ ）的尺寸。 8、斜度是一直线对另一直线或另一平面的（ ）程度。 9、锥度是正圆锥底圆直径与（ ）之比。 10、标注尺寸的三要素分别是尺寸界线、尺寸线、（ ）。 11、常用的投影法有中心投影法和（ ）。 12、正投影法的基本特性有真实性、积聚性、（ ）。 13、根据三视图之间的投影规律是长对正、宽相等、（ ）。 14、在物体的三视图中，俯视图反映物体的长度和（ ）； 19、基 本体可分为平面立体和（ ）两类。 18、物体左右之间距离为长，前后之间为宽，上下之间的距离 阅卷 得 分
“画法几何及工程制图”复习资料 复习重点： 1制图基本知识与技术 掌握制图基本知识：制图标准、图纸幅面、字体、绘图比例、图线、尺寸的标注形式。 2 投影法和点的多面正投影 1.掌握投影法的基本知识：投影的形成及分类、工程上常用的四种图示方法 2.掌握二面投影图和三面投影图的投影规律 3.掌握作辅助正投影的方法 3平面立体的投影及线面投影分析 1.掌握基本平面立体的三面投影图的投影特性 2.掌握立体上直线的投影特性 3.掌握立体上平面的投影特性 4.掌握点、线、面间的相对几何关系 4平面立体构形及轴测图画法 1.掌握基本平面体的叠加、切割、交接 2.掌握平面立体的尺寸标注方法 3.掌握轴测投影原理及平面立体的轴测投影画法 5 规则曲线、曲面及曲面立体 1.了解曲线的形成与分类 2.掌握圆的投影的画法，了解圆柱螺旋线投影的画法 3.了解曲面的形成、分类 4.掌握曲面投影的表达方法，主要是圆柱面、圆锥面、球面投影的画法 5.掌握基本曲面立体（圆柱、圆锥）的投影特性 6.掌握平面与曲面体或曲表面相交的投影画法 7.了解两曲面体或曲表面相交的投影画法 8.掌握圆柱与圆锥的轴测图画法 6 组合体
1.学会使用形体分析法对组合体的形成进行分析 2.掌握根据实物绘制组合体的三视图的方法 3.掌握组合体的尺寸注法 4.掌握组合体三视图的阅读方法，根据组合体的两视图作第三视图 5.掌握组合体轴测图的画法 7 图样画法 1.掌握六个基本视图的画法 2.掌握剖视图的表达方法 3.掌握断面图的表达方法 4.掌握在组合体轴测图中进行剖切的画法 5.了解常用的简化画法 6.了解第三角画法的概念 8 钢筋混凝土结构图（了解） 1.了解钢筋混凝土结构的基本知识 2.掌握钢筋混凝土结构的图示方法 3.掌握钢筋混凝土结构图的阅读方法 9 房屋建筑图（了解） 1.了解房屋的组成和各部分的作用，了解房屋的一般设计方法 2.了解房屋施工图的分类及有关规定 3.了解房屋总平面图的绘制方法 4.掌握建筑平面图、建筑立面图、建筑剖面图的绘制方法 5.了解建筑详图的绘制方法 10 桥梁、涵洞工程图（了解） 了解桥涵工程图的基本知识，了解桥墩图、桥台图、涵洞图的图示方法
阅卷 得 分 四川核工业工程学校 2011年秋季期末考试画法几何及机械制图试卷（A ） （适用于班。满分100分，90分钟完卷。） 一、填空题（每空1分，共15分。） 是指 。 2、标题栏一般位于图纸的 。 3、 比例分为三种，分别是：原值比例、放大比例和 。 4、机械图样上汉字一般写成 。 5、同一张图样中，同类图线的宽度应 。（选填一致或不一致） 6、斜度是一直线对另一直线或一平面对另一平面的 程度。 7、常用的投影法有中心投影法和 。 8、投射线由前向后方正投影面投射，在正面得到一个视图，称为 图。 9、 三视图的投影规律是： 、 、 。 10、通常规定，物体左右之间的距离为 ，前后之间的距离为 ，上下之间的距离为 。 11、 基本体分为平面体和 两类。 2、比例的含义是（ ）与（ ）之比。 3、同一张图样中，相同线型的宽度应（ ）。（选填一致或不一致） 4、绘制尺寸线、尺寸界线等时，应采用（ ）线。 5、绘制可见轮廓线时用（ ）线。 6、绘制中心线、对称线时应用（ ）线。 7、定位尺寸是指确定各组成部分之间的相对（ ）的尺寸。 8、斜度是一直线对另一直线或另一平面的（ ）程度。 9、锥度是正圆锥底圆直径与（ ）之比。 10、标注尺寸的三要素分别是尺寸界线、尺寸线、（ ）。 11、常用的投影法有中心投影法和（ ）。 12、正投影法的基本特性有真实性、积聚性、（ ）。 13、根据三视图之间的投影规律是长对正、宽相等、（ ）。 14、在物体的三视图中，俯视图反映物体的长度和（ ）； 19、基本体可分为平面立体和（ ）两类。 18、物体左右之间距离为长，前后之间为宽，上下之间的距离为（）。 20、最基本的平面立体有（）和棱锥。 22、R9是 （定 ）尺寸 。（选填定位尺寸或 定形尺寸） 23、尺寸排 列要清晰，平行的尺寸应按“（ ）尺寸在外 ，（） ）”的原则排列，避免尺寸线与尺寸界线的交叉。 24、三视图中（ ）是最重要的视图。 1、投射线与投影面垂直的平行投影法称为（ ） A 、中心投影 B 、斜投影法 C 、正投影法 2、在平行投影法中，正投影法的投射线与投影面（ ）。 A 、垂直 B 、平行 C 、相交 3、一个视图只能反映物体（ ）个方向大小。 A 、一 B 、二 C 、三 4、如果一个物体的长为3.6m ，那么在三视图上标注尺寸正确的是（ ） A 、3600 B 、3600mm C 、3.6m 5、主视图与俯视图都反映物体的（ ） A 、长度 B 、宽度 C 、高度 6、左视图与俯视图都反映物体的 （ ） 。 A 、长度 B 、宽度 C 、高度 7、在机械图样中，用正投影法画出物体的图形称为（ ）。 A 、视图 B 、画图 C 、透视图 9、细实线不可以作为下列（ ）用途。 A 、相交线 B 、过渡线 C 、相贯线 10、图样中尺寸单位一般为（ ）。 A 、m B 、cm C 、mm 11、.俯视图在主视图的（ ） A 、 下方 B 、 左方 C 、 右方 12、尺寸界线与尺寸线一般为（ ）关系。 A 、平行 B 、相交 C 、垂直 13、在标注球面尺寸时应在直径符号和半径符号前加注（ ）。 A 、Φ B 、S C 、R 14、我国国家标准的代号是（ ）。 A 、ISO B 、GB C 、JB 15、5、尺寸界线一般应与尺寸线垂直，并超出尺寸线的终端（ ） A 、1~~2 mm B 、2~~3mm C 、3~~4 mm 16、常用图纸的基本幅面有（ ）种。 A 、3 B 、4 C 、5 17、标题栏一般画在图纸的（ ）。 A 、左下角 B 、右下角 C 左上角 18、在尺寸标注中，机件的真实大小应以图样上（ ）依据。 A 、图上线段长度 B 、尺寸界限 C 、尺寸数字 19、机件的每一尺寸一般应标注 （ ） 阅卷 得 分 试卷编号 HFJH-A
2012-2013学年度第二学期期末考试 《画法几何》试卷 年级：学号：姓名：成绩： 一、填空题（20分） 1、特殊位置直线分为____________ , ________________ . 2、___________________________________________________________ 在画法几何中,一些常用的符号代表不同的含义：H代表 _____________________ 、V代表________ 、Wf弋表 _____ 。OX代表投影轴，是 _________ 的交线。 2、根据投射线的类型,投影法可分为__________ 和 ___________ 种。 4、与H面平行的直线，称为_______ 。与V面平行的直线，称为________ 。与W面平行的直线，称为________ 。 7、建筑工程图的图线线型有_________ , ________ , _______ , _________ 等 8三视图的投影规律是______________ , ____________ , ___________ . 2.下图所示AB直线是：（）
(A) C点在正垂线AB上(B) (C) C点在侧平线AB上(D) 4.下图所示AB CD两直线的相对几何关系 是：() (A) 平行(B) 相交 5. 下图所示的平面是：() (C) 相交垂直(D) 交错 (A) 水平线(B) 倾斜 直线 正平线(C)侧平线 (D ) 3.在下图中：( C点不在正垂线AB上 C点不在侧平线AB上
(A) 水平面(B) 侧垂面(C) 铅垂面(D) —般倾斜平面 6.下图所示正平面P与三角形平面ABC的交线是：() (B) 水平线(C) 铅垂线(D) 一般倾斜直 ) A D (B)(D) 线 7.下图所示五棱柱表面上一点K,其正确的侧面投影是: B 8. 绘图仪器中分规的主要作用 是： (A) 画圆或圆弧 (C)用来截量长度 9. 图上标注的尺寸数字，没有 声明，则为：() (A) 毫米(B) (C) ( (B) C ) 是圆规的备用品 等分线段 (D) 表示物体的真实大小，尺寸的单位如果在图中附注10. 如果A点在H投影面上，贝( 厘米(C) 米(D) 根据绘图比例确定 )
画法几何及机械制图试题及答案

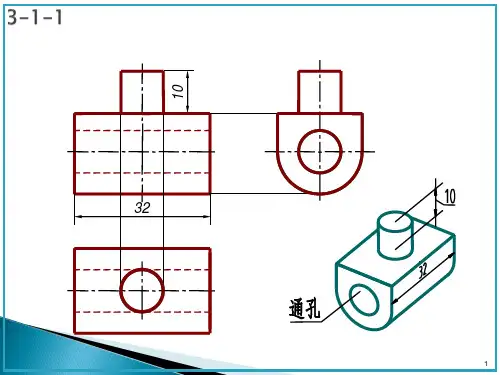

组合体的视图 1单选 (1 分) 已知立体的主、俯视图，正确的左视图是： A 2单选 (1 分) 已知主观图和俯视图，正确的左视图是： C 3单选 (1 分) 已知物体的主、俯视图，错误的左视图是： B
4单选 (1 分) 已知主、俯两视图，其正确的左视图是： D 5单选 (1 分) 已知四组图形的主、俯视图，其错误的一组视图是： A 6单选 (1 分) 已知主、俯两视图，其正确的左视图是： D
6 填空 (1 分) 由若干基本形体组成的类似机器零 件的物体称为 ____。组合体 7 填空 (1 分) 假想将组合体分解为若干个简单的基本形体，然后分析它们之间的相对位置、组成方式以及表面之间过渡关系，这样的分析方法称为组合体的 ____ 。形体分析法 8 填空 (1 分)组合体相邻形体表面过渡关系投 射特征有：两形体表面 ____与____；____与____。共面不共面相切相交 9 填空 (1 分) 读图要点：把几个视图联系起来读；要从反映形状特征较多的视图看起；分析形体间相邻表面的 ____；要注意物体表面的 ____ 和____。 相对位置方向性可见性 10 填空 (1 分) 读图方法：投影分析、空间想像物体形状，要弄清视图中“ ____”和“____”的 含义；要判断出相邻表面间的“____” 。图线线
框相对位置 11 填空 (1 分) 画组合体三视图时，要注意三个 视图之间存在的对应尺寸关系是：____ ；____；____ 。长对正高平齐宽相等 12 填空 (1 分) 读组合体视图的基本方法是____ 法和 ____ 法。 形体分析线面分析 机件的表达方法 1 单选(1 分) 机件向不平行于任何基本投影面的平面投影所 得的视图叫 A. 基本视图 B. 斜视图 C.向视图 D. 局部视图 2 单选(1 分) 已知主、俯视图，选出改画后正确的全剖主视图：C 3 单选(1 分)
画法几何-习题及答案
画法几何复习题及答案 一、填空题（1Ｘ30＝30分） 1、投影法分中心投影和平行投影两大类。 2、在点的三面投影图中，aax反映点A到V 面的距离，a’az反映点A到W 面的距离。 3、绘制机械图样时采用的比例，为图样机件要素的线性尺寸与实际机件相应要素的线性之比。 4、正垂面上的圆在V面上的投影为直线，在H面上的投影形状为椭圆。 5、空间两直线的相对位置可分为平行、相交、交叉和垂直四种。 6、同一机件如采用不同的比例画出图样，则其图形大小不同（相同，不同），但图上所标注的尺寸数值是一样的（一样的，不一样的）。 7、图形是圆、大于半圆注直径尺寸；图形是半圆、小于半圆注半径尺寸。 8、表示回转面在投射方向上可见、不可见的分界线，称为转向轮廓线。 9、两等径圆柱相贯，其相贯线形状为椭圆。 10、组合体尺寸种类分为定形尺寸、定位尺寸和总体尺寸。 11、用于普通连接的螺栓与被连接件的光孔间是否属于配合关系否。 12、圆锥销GB117-86A10×30代号中的“10”是指销的小端直径。 13、两标准圆柱齿轮啮合时，其两节圆应相切。 14、含有标准结构要素的零件，是否一定属于标准件不一定。 15、已知双线螺纹，导程Ｐw＝10，其螺距Ｐ＝ 5 。 16、已知标准直齿圆柱齿轮m＝３，z=20，其齿顶圆直径d a＝66 。 17、Φ50f７代号中的“f７”是轴的公差带代号，其中“f”表示基本偏差代号。 18、多面正投影图是工程中应用最广泛的一种图示方法。 19、建筑剖面图的剖切位置应选择在能反映内部构造比较复杂和典型的的部位， 并应通过门窗洞。 20、点的三面投影规律是：①点的正面投影与点的水平投影的连线垂直于OX轴。②点的正面投影与点的侧面投影的连线垂直于OZ轴。③点的水平投影到OX轴的距离等于点的侧面投影到OZ轴的距离。 21、在三投影面体系中直线与投影面的相对位置可分一般位置直线、投影面平行线和_ 投影面垂直线。 22、空间两直线互相平行，则它们的同面投影也一定平行。
画法几何复习题及答案 一、填空题（1Ｘ30＝30分） 1、投影法分中心投影和平行投影两大类。 2、在点的三面投影图中，aax反映点A到 V 面的距离，a’az反映点A到 W 面的距离。 3、绘制机械图样时采用的比例，为图样机件要素的线性尺寸与实际机件相应要素的线性之比。 4、正垂面上的圆在V面上的投影为直线，在H面上的投影形状为椭圆。 5、空间两直线的相对位置可分为平行、相交、交叉和垂直四种。 6、同一机件如采用不同的比例画出图样，则其图形大小不同（相同，不同），但图上所标注的尺寸数值是一样的（一样的，不一样的）。 7、图形是圆、大于半圆注直径尺寸；图形是半圆、小于半圆注半径尺寸。 8、表示回转面在投射方向上可见、不可见的分界线，称为转向轮廓线。 9、两等径圆柱相贯，其相贯线形状为椭圆。 10、组合体尺寸种类分为定形尺寸、定位尺寸和总体尺寸。 11、用于普通连接的螺栓与被连接件的光孔间是否属于配合关系否。 12、圆锥销GB117-86 A10×30代号中的“10”是指销的小端直径。 13、两标准圆柱齿轮啮合时，其两节圆应相切。 14、含有标准结构要素的零件，是否一定属于标准件不一定。 15、已知双线螺纹，导程Ｐw＝10，其螺距Ｐ＝ 5 。 16、已知标准直齿圆柱齿轮m＝３，z=20，其齿顶圆直径d ＝ 66 。 a 17、Φ50f７代号中的“f７”是轴的公差带代号，其中“f”表示基本偏差代号。 18、多面正投影图是工程中应用最广泛的一种图示方法。 19、建筑剖面图的剖切位置应选择在能反映内部构造比较复杂和典型的的部位， 并应通过门窗洞。 20、点的三面投影规律是：①点的正面投影与点的水平投影的连线垂直于OX轴。②点的正面投影与点的侧面投影的连线垂直于OZ轴。③点的水平投影到OX轴的距离等于点的侧面投影到OZ轴的距离。 21、在三投影面体系中直线与投影面的相对位置可分一般位置直线、投影面平行线和_ 投影面垂直线。 22、空间两直线互相平行，则它们的同面投影也一定平行。
学年 第 学期 画法几何及工程制图 期末考试试题卷（A ） 适用班级： 考试日期时间： 班级 学号 姓名 密 封 线 内 不 准 答 题（注：直接在试卷上答题） 一、填空题(在空白处填写入正确的内容，每空1分，共15分) 1. 三面投影图的对应关系为：V 投影和H 投影 ，V 投影和W 投影 ，H 投影和W 投影 。 2. 一个完整的尺寸标注包含 、 、 和 。 3. 正平面的正面投影反映______ 性，水平投影和侧面投影反映______ 性。 4. 平面内对H 面的最大斜度线与平面内的______ 垂直。 5. 相贯体的表面会出现交线，称为相贯线，相贯线的特点有 和 。 6. 土木工程制图中工程字所采用的字体是______ 。 7. 正等轴测图的轴间角为 ，轴向伸缩系数为0.82。为了计算方便，一般用 代替轴向伸缩系数。 二、选择判断题(共15分) 1.判定两直线的相对位置（平行、相交、交叉），并将结果写在图下括号内。（每小题1.5分，共6分） A._____ B._____ C._____ D._____ 2. 判断两平面是否平行（是、否），并将结果写在图下括号内。（每小题1.5分，共3分） A._____ B._____ 3.已知形体的正面投影与水平投影， A 、B 、C 、D 中正确的侧面投影为（ ）。（3分） 4. 被截切的圆柱体的侧面投影为（ ）。（3分） A B D C A B D C
第 2 页 共 3 页 三、作图题(共70分)（注：采用尺规和铅笔作图，保留必要的作图过程） 1. 在 ABC 上取点K ，使其距离H 面L2，距离V 面L1。（5分） 2. 补全平面图形的两面投影（5分） 3. 求直线与平面的交点，并判断直线的可见性（5分） 4. 完成被切割三棱锥的水平投影，补画侧面投影（8分） 5. 求圆锥被截后的H 、W 投影（8分） 6. 补画视图中所缺的图线（12分） a b c b a c a ′ c ′ c b a L2 L1 b ′
2016-2017学年第1学期期末考试试卷 A卷 专业：土木工程工程管理课程：画法几何与土木工程制图 一、填空题（每空1分，共10分）。 1.标高是标注建筑物各部位高度的一种尺寸，分为绝对标高和相对标高，绝对标高的零点为青岛附近黄海平均海平面，相对标高的零点为底层室内主要地坪标高。 2.一套完整的施工图，根据其内容和作用不同一般可以分为建筑施工图、结构施工图和设备施工图。 3.在绘制总平面图时，新建的建筑物的轮廓一般用粗实线绘制，原有的建筑物用细实线绘制。 4.在结构施工图中，构件常用代号表示，梁的代号为L ，板的代号为B 。 5.钢筋混凝土构件结构图中，钢筋符号216的含义是两根直径为16的二级钢筋， 6@200的含义是直径为6的一级钢均匀分布间距为200 。 二、判断题（判断直线或平面相对投影面的位置，并注写在横线上，每小题2.5分，共10分）。1.AB与CD是交错关系 2.AB是正平线 3.平面Q是正垂面 4.平面ABC与直线DE是平行关系 三、作图题（按题目要求作图，每小题6分，共30分）。 1、补充圆柱面上点A、P两点的另外两面投影。 2、判别交叉直线重影点的可见性。 题号一二三四五六总分得分 阅卷人 复核人
3、已知a′b′及a，β=30 o，且B在A的后方，求AB实长及ab。 4、已知椭圆的长轴AB和短轴CD，用四圆心法绘制椭圆。 5、在标高为±0.00的地面上开挖一基坑，坑底标高为-3m，各坡的放坡系数如图所示，作出其开挖线及坡面交线。提示：需要在图上标示出作图过程。四、作图题（按题目要求作图，每小题10分，共50分）。 1、求作四棱锥被截切后的三面投影。 2、用投影换面法求ΔABC的实形。
“画法几何及工程制图”复习资料 “画法几何及工程制图”课程是培养绘制和阅读工程图样基本能力的技术基础课。土木工程图样是土木工程建设中的重要技术文件，工程图纸表达了有关工程建筑物的形状、构造、尺寸、工程数量以及各项技术要求和建造工艺，在设 计和施工建造中起着记载、传达技术思想和指导生产实践的作用。作为工程技术人员，必须精通工程制图的原理，熟练掌握图形技术。本课程的主要任务就是帮助学习制图原理和方法，教会绘制工程图的初步技术，培养绘制和阅读工程图的基本能力，为后续课程的学习和专业技术工作打下必要的基础。 复习重点： 第 1 章制图基本知识与技术 掌握制图基本知识：制图标准、图纸幅面、字体、绘图比例、图线、尺寸 的标注形式。 第 2 章投影法和点的多面正投影 1.掌握投影法的基本知识：投影的形成及分类、工程上常用的四种图示方法 2.掌握二面投影图和三面投影图的投影规律 3.掌握作辅助正投影的方法 第 3 章平面立体的投影及线面投影分析 1.掌握基本平面立体的三面投影图的投影特性 2.掌握立体上直线的投影特性 3.掌握立体上平面的投影特性 4.掌握点、线、面间的相对几何关系 第 4 章平面立体构形及轴测图画法 1.掌握基本平面体的叠加、切割、交接 2.掌握平面立体的尺寸标注方法 3.掌握轴测投影原理及平面立体的轴测投影画法 第 5 章规则曲线、曲面及曲面立体 1.了解曲线的形成与分类
2.掌握圆的投影的画法，了解圆柱螺旋线投影的画法 3.了解曲面的形成、分类 4.掌握曲面投影的表达方法，主要是圆柱面、圆锥面、球面投影的画法 5.掌握基本曲面立体（圆柱、圆锥）的投影特性 6.掌握平面与曲面体或曲表面相交的投影画法 7.了解两曲面体或曲表面相交的投影画法 8.掌握圆柱与圆锥的轴测图画法 第 6 章组合体 1.学会使用形体分析法对组合体的形成进行分析 2.掌握根据实物绘制组合体的三视图的方法 3.掌握组合体的尺寸注法 4.掌握组合体三视图的阅读方法，根据组合体的两视图作第三视图 5.掌握组合体轴测图的画法 第 7 章图样画法 1.掌握六个基本视图的画法 2.掌握剖视图的表达方法 3.掌握断面图的表达方法 4.掌握在组合体轴测图中进行剖切的画法 5.了解常用的简化画法 6.了解第三角画法的概念 第 12 章钢筋混凝土结构图（了解基本概念） 1.了解钢筋混凝土结构的基本知识 2.掌握钢筋混凝土结构的图示方法 3.掌握钢筋混凝土结构图的阅读方法 第 13 章房屋建筑图（了解了解基本概念） 1.了解房屋的组成和各部分的作用，了解房屋的一般设计方法 2.了解房屋施工图的分类及有关规定 3.了解房屋总平面图的绘制方法 4.掌握建筑平面图、建筑立面图、建筑剖面图的绘制方法
一、填空题（共10分，每空1分） 1、正投影法的投影规律为、和。 2、正等轴测图各轴向伸缩系数均相等，为了作图方便通常采用简化的轴向伸缩系数，既 p=q=r= 。轴间角∠XOY=∠YOZ=∠ZOX== ，其中，OZ轴规定画成方向。 3、平面与圆柱体相交，当截平面平行于圆柱轴线时截交线为，当截平面垂直于 圆柱轴线时截交线为，当截平面倾斜于圆柱轴线时截交线为。 4、建筑物上与画面相交的平行直线在透视图中交于一点，称为。 二、单项选择题（共10分，每题1分） 1、当两个点的y 和z 坐标相同时，它们在（）投影面上的投影重合为一点。 A V面 B H 面 C W 面 D V和H面 2、当直线（）投影面时，投影会反映实长； A 平行于 B 垂直于 C 倾斜于 D 重合 3、铅垂线的（）投影积聚成一点。 A V面 B H 面 C W 面 D V和H面 4、在建筑图上加画阴影，通常采用的光线方向是：从左、前、上方射向右、后、下方，使光线的三个投影对投影轴都成（）角。 A 30° B 45° C 90° D 120° 5、如图所示，图中所标注的角应为（）角。 A α B β C γ Dθ 6、如图可以判断，AB为（）。 A 水平线 B 正平线 C 侧平线 D 一般位置直线 7、平面图形为水平面时，它的（）面投影反映平面图形的实形。 A V面 B H 面 C W 面 D 以上都不对 8、透视投影是（）投影。 A 平行 B 中心 C 斜 D 正 9、要求出物体的阴影，主要是求出物体上（）的影。 A 各顶点的 B 所有棱线 C 阴线 D 所有面 10、下面关于轴测投影的说法哪一个是正确的？( ) A 直观性强，有一定的度量性 B 具有真实感，但作图复杂费时 C 绘图简便，有立体感，无度量性 D 绘图简便，度量性好，无立体感
“画法几何及工程制图”复习题(含答案)
“画法几何及工程制图”复习资料 复习重点： 1制图基本知识与技术 掌握制图基本知识：制图标准、图纸幅面、字体、绘图比例、图线、尺寸的标注形式。 2 投影法和点的多面正投影 1.掌握投影法的基本知识：投影的形成及分类、工程上常用的四种图示方法 2.掌握二面投影图和三面投影图的投影规律 3.掌握作辅助正投影的方法 3平面立体的投影及线面投影分析 1.掌握基本平面立体的三面投影图的投影特性 2.掌握立体上直线的投影特性 3.掌握立体上平面的投影特性 4.掌握点、线、面间的相对几何关系 4平面立体构形及轴测图画法 1.掌握基本平面体的叠加、切割、交接 2.掌握平面立体的尺寸标注方法 3.掌握轴测投影原理及平面立体的轴测投影画法 5 规则曲线、曲面及曲面立体 1.了解曲线的形成与分类 2.掌握圆的投影的画法，了解圆柱螺旋线投影的画法
4.掌握曲面投影的表达方法，主要是圆柱面、圆锥面、球面投影的画法 5.掌握基本曲面立体（圆柱、圆锥）的投影特性 6.掌握平面与曲面体或曲表面相交的投影画法 7.了解两曲面体或曲表面相交的投影画法 8.掌握圆柱与圆锥的轴测图画法 6 组合体 1.学会使用形体分析法对组合体的形成进行分析 2.掌握根据实物绘制组合体的三视图的方法 3.掌握组合体的尺寸注法 4.掌握组合体三视图的阅读方法，根据组合体的两视图作第三视图 5.掌握组合体轴测图的画法 7 图样画法 1.掌握六个基本视图的画法 2.掌握剖视图的表达方法 3.掌握断面图的表达方法 4.掌握在组合体轴测图中进行剖切的画法 5.了解常用的简化画法 6.了解第三角画法的概念 8 钢筋混凝土结构图（了解） 1.了解钢筋混凝土结构的基本知识 2.掌握钢筋混凝土结构的图示方法 3.掌握钢筋混凝土结构图的阅读方法 9 房屋建筑图（了解）
1、单项选择题（30） 1 ?图纸的会签栏一般在（B A图纸右上角及图框线内?图纸左上角及图框线外 C图纸右上角及图框线外?图纸左上角及图框线内 A. 400 B ? 2000 C ? 10000 D . 200 3. 下列仪器或工具中，不能用来画直线的是（D ） A. 三角板B . 丁字尺C .比例尺D .曲线板 4. 在土木工程制图中，除了遵守建筑工程制图标准和某些行业标准外，还必须遵守的国家标准为：（A ） A. 总图制图标准 B.水利水电工程制图标准 C.技术制图标准 D.铁路工程制图标准 5. 由国家职能部门制定、颁布的制图标准，是国家级的标准，简称国标。国标的代号为：（B ） A. ISO B. GB C. Sta ndard D. ANSl 6. 图纸上的各种文字如汉字、字母、数字等，必须按规定字号书写，字体的号数为：（A ） A. 字体的高度 B. 字体的宽度 C. 标准中的编号 D. 序号 7. 绘制工程图应使用制图标准中规定的幅面尺寸，其中A2幅面的尺寸为：（C ） A. 594 841 （A1） B. 210 297（A4） C. 420 594（A2） D. 297 420（A3）1189*841（A0） 8. 绘制工程图应使用制图标准中规定的幅面尺寸，其中A4幅面的尺寸为：（B ） A. 594 841 B. 210 297 C. 420 594 D.297 420
9. 绘图比例是：（A ） A.图形与实物相应要素的线性尺寸之比尺寸之比 C.比例尺上的比例刻度 D.B.实物与图形相应要素的线性 图形上尺寸数字的换算系数 10. 如果物体的长度为1000mm绘图比例是1:20，则在绘图时其长度应取：（C ） A. 100 B.1000 C. 50 D. 20
(30) 、单项选择题1） B 1．图纸的会签栏一般在（ A．图纸右上 角及图框线内 B．图纸左上角及图框线外 C．图纸右上角及图框线外 D．图纸左上角及图框线内） B 1@！．一物体图上长度标注为2000，其比例为﹕5，则其实际大小为（200 10000 D．2000 C．．A．400 B D ）3．下列仪器或工具中，不能用来画直线的是（ C．比例尺 D．曲线板A．三角板 B．丁字尺在土木工程 制图中，除了遵守建筑工程制图标准和某些行业标准外，还必须4. ) 遵守的国家标准为：( A 总图制图标准 B.水利水电工程制图标准A. 技术 制图标准 D.铁路工程制图标准C.由国家职能部门制定、颁布的制图标准， 是国家级的标准，简称国标。国标5. ) ( B 的代号为：A. ISO B. GB C. Standard D. ANSI 图纸上的各种文字如汉字、字母、数字等，必须按规定字号书写，字体的号6. ) 数为：( A 序号 B. 字体的宽度 C. 标准中的编号 D. 字体的高度A. ) C 其中A2幅面的尺寸为：( 7. 绘制工程图应使用制图标准中规定的幅面尺寸，594(A2) D. 297(A4) C. 420 A1） B. 210 A. 594 841（297 420(A3) 1189*841(A0) 8. 绘制工程图应使用制图标准中规定的幅面尺寸，其中A4幅面的尺寸为：(B ) A. 594 841 B. 210 297 C. 420 594 D. 297 420 9. 绘图比例是：( A ) A. 图形与实物相应要素的线性尺寸之比 B. 实物与图形相应要素的线性尺寸之比 C. 比例尺上的比例刻度 D. 图形上尺寸数字的换算系数 10. 如果物体的长度为1000mm，绘图比例是1:20，则在绘图时其长度应取：( C ) A. 100 B. 1000 C. 50 D. 20 1 / 27 11. 如果物体的长度为1000mm，绘图比例是1:20，则在其图形上长度标注的尺寸数字为( B ) A. 100 B. 1000 C. 50 D. 20 12. 比例尺是三棱柱形的，按比例画图时，应使用比例尺，它的作用是：( A ) A. 按比例进行尺寸度量 B. 查找换算系数 C. 与计算器的作用类似 D. 可画直线 13. 粗实线的用途为：( B ) A. 表示假想轮廓 B. 表示可见轮廓 C. 表示不可见轮廓 D. 画中心线或轴线 14. 中粗虚线的用途为：( C )
专科《画法几何与建筑制图》 一、（共75题,共150分） 1. 国标规定（）1：50的平面图应给出抹灰层，并给出材料图例。（2分） A.大于 B.等于 C.小于 D.大于等于 .标准答案：A 2. 在建筑施工图中，详图索引符号的圆及直径均用细线绘制，圆的直径为（）。（2分） A.6 mm B.8mm C.10mm D.14mm .标准答案：C 3. 在建筑施工图的立面图中地坪线用（）（2分） A..细线 B.中线 C.粗线 D.特粗线 .标准答案：D 4. （）表示结构构件钢架代号。（2分） A.WB B.YKB C.GJ D.YT .标准答案：C 5. 模板图就是构件的（）。（2分） A.断面图 B.平面图 C.立面图 D.外形图 .标准答案：D 6. （）在土建图中是建筑材料普通砖的图例。 （2分） A.第6题图（a） B.第6题图（b） C.第6题图（c） D.第6题图（d） .标准答案：B 7. 下列要素中，不属于投影形成需要的要素是（）。（2分） A.光线 B.承影面 C.物体 D.影子 .标准答案：D 8. 水平线在V、W面的投影与O Z轴（）。（2分） A.平行 B.垂直 C.相交 D.以上都不对 .标准答案：B 9. 尺寸标注的尺寸数字的实际意义（）。（2分） A.是图形大小 B.与绘图时采用的比例相关 C.是物体的真实大小 D.和绘图精度相关 .标准答案：C 10. 一般线与正平线垂直，则这两直线在（）面的投影垂直。（2分） A.V B.H C.W D.以上都不对 .标准答案：A 11. 表示一个铅垂面的空间位置需要（）。（2分） A.侧面投影 B.水平投影 C.正面投影 D.以上全部 .标准答案：B 12. 在空间，点分直线为成比例的各线段，则该点的投影（）。（2分） A.必分直线的同面投影为同一比例的各线段 B.不一定能分直线的同面投影为同一比例的各线段 C.不能分直线的同面投影为同一比例的各线段 D.以上都不对 .标准答案：A 13. 两张正垂面的交线是一条（）。（2分） A.铅垂线 B.水平线 C.一般线 D.正垂线 .标准答案：D 14. 三面投影图中，水平投影与侧面投影的关系须符合三等关系中的（）。（2分） A.长对正 B.高平齐 C.宽相等 D.以上都不对 .标准答案：C 15. 圆球体可认为是（）绕共面的对称轴线旋转一周而形成的实体。（2分） A.矩形 B.圆 C.三角形 D.半圆 .标准答案：B 16. 在（）体的表面上取点可用素线法和纬圆法。（2分） A.圆柱 B.圆锥 C.圆球 D.棱锥 .标准答案：B 17. 空间平行的两线段，其轴测投影（）。（2分） A.平行 B.相交 C.垂直 D.以上都不对 .标准答案：A
1、单项选择题(30) 1.图纸的会签栏一般在( B ) A.图纸右上角及图框线内 B.图纸左上角及图框线外 C.图纸右上角及图框线外 D.图纸左上角及图框线内 @！.一物体图上长度标注为2000,其比例为1﹕5,则其实际大小为( B ) A.400 B.2000 C.10000 D.200 3.下列仪器或工具中,不能用来画直线的就是( D ) A.三角板 B.丁字尺 C.比例尺 D.曲线板 4、在土木工程制图中,除了遵守建筑工程制图标准与某些行业标准外,还必须遵守的国家标准为:( A ) A、总图制图标准 B、水利水电工程制图标准 C、技术制图标准 D、铁路工程制图标准 5、由国家职能部门制定、颁布的制图标准,就是国家级的标准,简称国标。国标的代号为:( B ) A、 ISO B、 GB C、 Standard D、 ANSI 6、图纸上的各种文字如汉字、字母、数字等,必须按规定字号书写,字体的号数为:( A ) A、字体的高度 B、字体的宽度 C、标准中的编号 D、序号 7、绘制工程图应使用制图标准中规定的幅面尺寸,其中A2幅面的尺寸为:( C) A、 594 841(A1) B、 210 297(A4) C、 420 594(A2) D、297 420(A3) 1189*841(A0) 8、绘制工程图应使用制图标准中规定的幅面尺寸,其中A4幅面的尺寸为:(B ) A、 594 841 B、 210 297 C、 420 594 D、 297 420 9、绘图比例就是:( A ) A、图形与实物相应要素的线性尺寸之比 B、实物与图形相应要素的线性尺寸之比 C、比例尺上的比例刻度 D、图形上尺寸数字的换算系数 10、如果物体的长度为1000mm,绘图比例就是1:20,则在绘图时其长度应取:( C )
