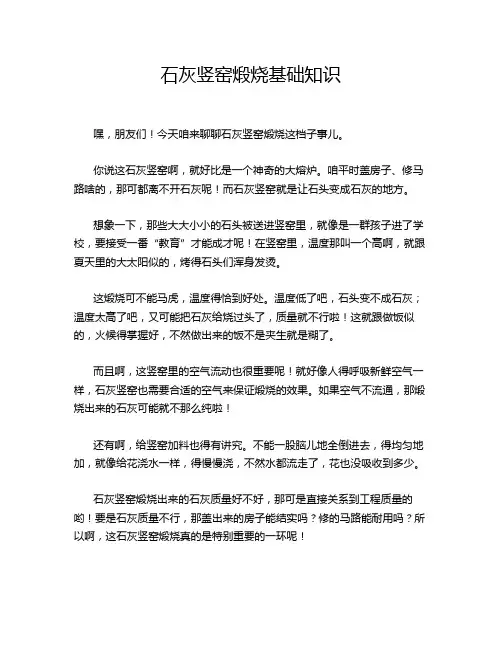

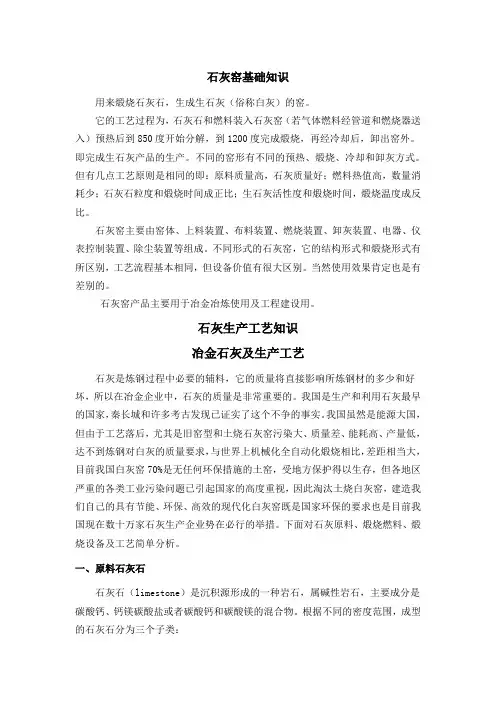

石灰窑基础知识
用来煅烧石灰石，生成生石灰（俗称白灰）的窑。
它的工艺过程为，石灰石和燃料装入石灰窑（若气体燃料经管道和燃烧器送入）预热后到850度开始分解，到1200度完成煅烧，再经冷却后，卸出窑外。即完成生石灰产品的生产。不同的窑形有不同的预热、煅烧、冷却和卸灰方式。但有几点工艺原则是相同的即：原料质量高，石灰质量好；燃料热值高，数量消耗少；石灰石粒度和煅烧时间成正比；生石灰活性度和煅烧时间，煅烧温度成反比。
石灰窑主要由窑体、上料装置、布料装置、燃烧装置、卸灰装置、电器、仪表控制装置、除尘装置等组成。不同形式的石灰窑，它的结构形式和煅烧形式有所区别，工艺流程基本相同，但设备价值有很大区别。当然使用效果肯定也是有差别的。
石灰窑产品主要用于冶金冶炼使用及工程建设用。
石灰生产工艺知识
冶金石灰及生产工艺
石灰是炼钢过程中必要的辅料，它的质量将直接影响所炼钢材的多少和好坏，所以在冶金企业中，石灰的质量是非常重要的。我国是生产和利用石灰最早的国家，秦长城和许多考古发现已证实了这个不争的事实。我国虽然是能源大国，但由于工艺落后，尤其是旧窑型和土烧石灰窑污染大、质量差、能耗高、产量低，达不到炼钢对白灰的质量要求，与世界上机械化全自动化煅烧相比，差距相当大，目前我国白灰窑70%是无任何环保措施的土窑，受地方保护得以生存，但各地区严重的各类工业污染问题已引起国家的高度重视，因此淘汰土烧白灰窑，建造我们自己的具有节能、环保、高效的现代化白灰窑既是国家环保的要求也是目前我国现在数十万家石灰生产企业势在必行的举措。下面对石灰原料、煅烧燃料、煅烧设备及工艺简单分析。
一、原料石灰石
-
石灰石（limestone）是沉积源形成的一种岩石，属碱性岩石，主要成分是碳酸钙、钙镁碳酸盐或者碳酸钙和碳酸镁的混合物。根据不同的密度范围，成型的石灰石分为三个子类：
低密度石灰石——密度范围1,760~2,160千克/立方米。
中密度石灰石——密度范围2,160~2,560千克/立方米。
高密度石灰石——密度大于2,560千克/立方米。
石灰石具有良好的加工性、磨光性和很好的胶结性能，不溶于水，易溶于饱和硫酸，能和强酸发生反应并形成相应的钙盐，同时放出CO2。石灰石在大气压力下达到900℃以上就会发生如下反应：
CaCO3>900℃=CaO+CO2
1、石灰石的杂质
%
因为石灰石（ＣaCO3）是天然矿物，所以它含有一些不利于煅烧的杂质．杂质主要是SiO2 Al2O3 Fe2O3 K2O P S等,它们主要来源于三个方面：
⑴、原料石灰石所含有害物：SiO2、Al2O3、Fe2O3、Na2O、K2O 、P、S等。
⑵、石灰石以泥土、砂粒形态粘附的的有害物：SiO2、Al2O3、Fe2O3、Na2O、K2O 、P、S等。
⑶、燃料所含有害物：SiO2、Al2O3、Fe2O3、Na2O、K2O 、P、S等。
这些杂质的多少直接影响煅烧石灰的产量和质量，所以选择优质的石灰石是比较关键的。
2、石灰石的粒度
在石灰石煅烧过程中，原料石灰石粒度的影响是非常大的，由于CO2的分离是石灰石表面向内部慢慢进行的，所以大粒径石灰石比小粒径的煅烧要困难，需用的时间也长。通过科学试验分析，在一定温度下煅烧时间与石灰石厚度的平方成正比，80mm石块与40mm的石块相比，前者需要4倍于后者的煅烧时间。实践证明竖炉选用40-80mm粒度的石灰石，回转窑选用10-30mm粒度的石灰石效果最为理想。
{
3、石灰石的选择
石灰石含钙高的密度大，不好烧,但煅烧后的石灰灰质好，反之含钙低的石灰石密度小，好烧，但煅烧后的灰质差。石灰石含钙量及其他物质含量利用化学分析测试、磨损实验及煅烧实验等得到准确结果后，经慎重判断选择使用。优质石灰石一般CaO含量在52%以上，MgO含量在3%以内，SiO2在1%以内。
二、燃料
石灰石煅烧燃料有很多种。其中有固体的，液体的，气体的等等。
固体状燃料主要是煤及其加工品。煤是重要的能源和化工原料，它的种类繁多。石灰石煅烧用煤选用发热量高含S低的为最佳。但使用煤作燃料成本高污染大。液体燃料为石油及其加工品。大多通过喷雾装置雾化，扩散燃烧。但也因生产成本过高污染大一般不使用。
气体燃料有很多种，如：炼焦制的煤气，发生炉制的煤气，天然气，高炉煤气，转炉煤气等。气体燃料有利于提高热效、节约能源。气体燃料与燃煤相比可提高热效2倍，较燃油提高1倍；而且气体燃料有利于保护大气环境减少NOΧ和SO2排放量。所以建议选择气体作为煅烧石灰石的燃料。
#
⑴气烧石灰窑节约能源，特别是用利用高炉剩余煤气和焦炉剩余煤气，以及其它各种工业炉剩余煤气是最大的能源节约和利用。
⑵有利环境保护，由于气烧窑没有固体燃料经燃烧后排放的大量有害气体，而且原来向大气排放的煤气经燃料后也减少了向大气中排放污染，所以对环境保护非常有利。
⑶炉内温度均匀，煅烧石灰质量好。气体燃料可在石灰石的所有空隙中燃烧，无死角，用煤作燃料布料稍有不均就会出现温度有高有低。由于气烧火焰均匀且又是同时放热，可做到快速燃烧和快速冷却，故石灰活性度好。
⑷便于检测，好操作。因气烧窑的温度和煤气、空气流量、压力均可由仪表检测，司炉工可根据检测数据掌握炉况和调节炉况，不像固体燃料不好控制，即使该炉子停了燃气还在继续燃烧，气烧窑调节周期短，固体燃料窑调节周期长。
气体燃料其中最为理想的是高炉和焦炉煤气，但焦炉煤气热值过高，且必须脱焦油，所以不容易控制使用。
高压鼓风机（罗茨风机）鼓风，并且通过热风炉加热后进入了高炉，这种热风和焦炭助燃，产生的是二氧化碳和一氧化碳，二氧化碳又和炙热的焦炭产生一氧化碳，一氧化碳在上升的过程中，还原了铁矿石中的铁元素，使之成为生铁，这就是炼铁的化学过程。铁水在炉底暂时存留，定时放出用于直接炼钢或铸锭。这时候在高炉的炉气中，还有大量的过剩的一氧化碳，这种混和气体，就是“高炉煤气”。这种含有可燃一氧化碳的气体，是一种低热值的气体燃料，它的热值一般只有3140-3560KJ/M3，可以用于冶金企业的自用燃气，如加热热轧的钢锭、预热钢水包等等。高炉煤气为炼铁过程中产生的副产品，主要成分为:CO, C02,
N2、H2、CH4等，其中可燃成分CO含量约占25%左右。高炉煤气的成分和热值与高炉所用的燃料、所炼生铁的品种及冶炼工艺有关。从高炉引出的煤气含有大量的灰尘，在输送和使用过程中，这些灰尘会堵塞煤气管道和设备。因此必须除尘处理后才能输送和使用。一般钢厂大多采用重力除尘器和布袋除尘。高炉煤气的着火点并不高，似乎不存在着火的障碍，但在实际燃烧过程中，受各种因素的影响，混合气体的温度必须远大于着火点，才能确保燃烧的稳定性。
三、白灰煅烧设备—白灰窑
/

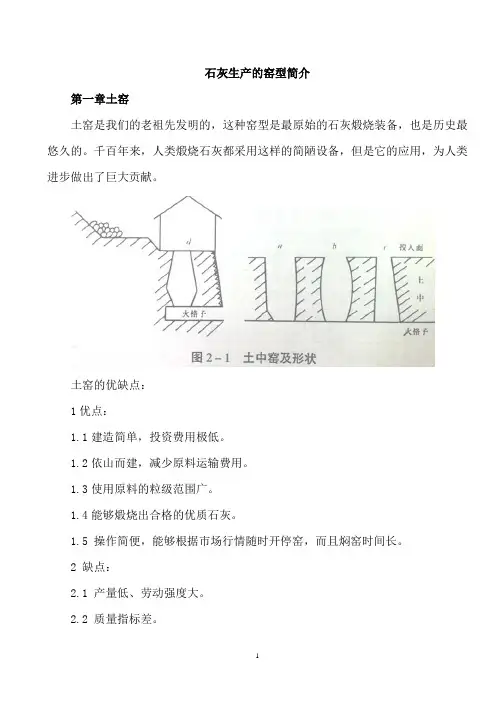

老炉型白灰窑有好多种。如土窑、普通竖炉型、回转窑等等。其中土窑和使用煤作为煅烧燃料的普通竖炉型灰窑属淘汰设备。现在大多采用用煤气做燃料的竖炉型窑和回转窑。普通气烧竖炉型石灰窑按炉容积分为25、50、140、180、300M3的。越小越容易掌握。现在拿140M3普通气烧竖炉白灰窑进行分析：
环形砼基础壁外径米，壁厚400mm，上标高，钢窑壳外径，上顶标高最高点为，即金属窑壳高，斜桥顶(标高)，窑内径3m，料柱高20m，有效容积140m3。装有检测热电偶6个，位置为一个，两个，两个，一个；烧咀16个，位置在标高，喷咀(烧嘴)16个，位置在标高；助燃风围管16边形，直径325mm，与烧咀相对中心，冷却风围管300*250；防爆孔ф250，250放散地面操作；冷却风机，助燃风机,30Kw.卷扬机3吨18-22Kw。
设计要求：原料粒度40-80mm,煤气热值860*4190KJ/m3,流量7000m3/小时，设计利用系数>。
待续
煤气与空气配比在1：2与1：之间，计算出炉子的循环周期，根据周期调节放灰时间，130立方石灰竖窑的放灰间隔一般在，如煤气压力，空气压力都在10千帕时，60分钟放一次灰一次性上约7吨石料，保持好料面稳定，正负不超过10公分，就能出好灰.
石灰窑新技术知识
一．现在发展新技术石灰窑的意义
》
钢铁工业，电石工业，氧化铝工业，耐火材料等工业都是石灰消耗大户，近两年这几个行业都是高速发展的行业。每年的产量基本都是以20%以上的速度增长。可它们需要的主要材料（辅助材料）石灰确没有相应增长，所以造成了石灰的紧张，从而剌激了社会土石灰窑的大量上马，土烧窑的遍地开花又造成了对环境的严重污染，在这种情况下，国家和地方政府相继出台了一糸列整治土烧窑的政策和法规，但很难实现预期效果，原因是有需求的剌激。因此要想沏底治理土烧窑的污染，必须推行现代新技术石灰窑来解决需求的问题。所谓现代新技术石灰窑就是具有环保、节能功能和机械化、自动化程度较高的现代化石灰窑。它因采用了现代技术，所以它能充分利用廉价能源，特别能利用原来对环境有污染的气体作主要能源，变废为宝。这样不但对环境能达到保护，而且它生产的石灰，不但质量好而且成本低。对利用这一新技术的企业，经济效益会有明显增加。这就是推广新技术石灰窑的现实意义。
二．新技术石灰窑种类
按燃料分有混烧窑，即烧固体燃料，焦炭、焦粉、煤等。和气烧窑。气烧窑包括烧高炉煤气，焦炉煤气，电石尾气，发生炉煤气，天然气等。按窑形分，有竖窑、回转窑、套筒窑、西德维马斯特窑、麦尔兹窑（瑞士）、弗卡斯窑（意大利）等。同时又有正压操作窑和负压操作窑之分。
三．烧石灰的基本原理和热工工艺
石灰石主要成分是碳酸钙，而石灰成分主要是氧化钙。烧制石灰的基本原理就是借助高温，把石灰石中碳酸钙分解成氧化钙和二氧化碳的生石灰。它的反应式为
CaCO3 CaO+
它的工艺过程为，石灰石和燃料装入石灰窑（若气体燃料经管道和燃烧器送入）预热后到850℃开始分解，到1200度完成煅烧，再经冷却后，卸出窑外。即完成生石灰产品的生产。不同的窑形有不同的预热、煅烧、冷却和卸灰方式。但有几点工艺原则是相同的即：原料质量高，石灰质量好；燃料热值高，数量消耗少；石灰石粒度和煅烧时间成正比；生石灰活性度和煅烧时间，煅烧温度成反比。
|
四．石灰窑的基本结构和主要附属设备
石灰窑主要由窑体、上料装置、布料装置、燃烧装置、卸灰装置、电器、仪表控制装置、除尘装置等组成。不同形式的石灰窑，它的结构形式和煅烧形式有所区别，工艺流程基本相同，但设备价值有很大区别。当然使用效果肯定也是有差别的。
五．石灰石的质量和数量消耗
工业用石灰对石灰石的质量要求主要有两个方面：一是要求含碳酸钙成分含量高，一般要求要在97%以上。二是它的结构晶粒要小，因为晶粒小的石灰石晶间不严实，且在含有有机物的情况下，有机物燃烧形成的多孔状，二氧化碳容易分离，故便于煅烧。三是杂质少，特别有害成分少如二氧化硅，氧化镁、氧化铝、氧化铁、硫和磷等。这些成分在石灰石中若有百分之一，到煅烧成的生石灰中，就是百分之十八。烧一吨石灰按理论计算需吨石灰石，但煅烧时“生”“过”烧的高低和石灰石质量好坏也有一定区别。
六．生石灰的质量标准：
石灰质量的一般标准是：氧化钙含量，生、过烧率、活性度、有害成分含量等，但更重的是不同的行业，不同的用途又有不同的标准。如电石行业它特别强调活性度即软烧灰，炼铁行业它又强调的是强度，所以要硬烧灰，炼钢则又要软烧灰。因此它的指标也是不一样的。一般标准生石灰，氧化钙含量要达到97%以上，生过烧率小于10%，活性钙要300mi以上。
七．节能环保石灰窑的燃料与燃烧
…
烧石灰的燃料很广泛，固体燃料、气体燃料、液体燃料都可以，但新技术石灰窑的燃烧原则是，那种燃料最经济，那种燃料更有利于环保、那些燃料更能节
约能源是新技术石灰窑的关键。现在使用普遍的主要是焦炭和煤气。就新技术来说最理想的还是煤气，包括高炉煤气、转炉煤气、焦炉煤气、电石尾气（煤气）发生炉煤气等是石灰窑的最好燃料。因为这些气体燃料都属于废物利用，循环经济性质。特别像焦炉煤气现在大部分放散，资源十分丰富，其次是高炉煤气，再就是电石尾气,这些煤气若利用起来，一来可大量节约能源，二来环境可得到保护，更重要的是企业可以收到很好的经济效益。这些气烧石灰窑，若大量发展起来，土烧窑污染环境的问题自然而然就解决了。现在为什么如此好的项目为什么发展缓慢，主要是气烧石灰窑技术在我国发展起来时间还比较短，任何事务都有一个发展认识的过程.特别是焦炉煤气，由于热值高、火焰短、石灰窑使用容易过烧和生烧。致使有的企业不敢大胆使用。其实这不是太难解决的问题，现在我公司已经研究制造出了外混式长火焰烧咀，和石灰窑自循环稀释高热值煤气的工艺技术。完全可以解决焦炉煤气的烧石灰问题。烧石灰用燃料的多少，是和它炉型与燃料的热值有关。煅烧石灰所需的热量是由燃料的燃烧而得，燃料的主要成分，碳的燃烧过程的分子式为C+O2 = CO2气体燃料则是根据它的热值来计算的。按实际经验生产一公斤石灰约需960kcal热量。但由于各厂的生产设备和工艺条件各不同也有区别。一般来说，烧一吨灰用高炉煤气需1600m3左右，烧焦炉煤气需300m3左右。电石尾气需360m3左右，天然气需120m3左右，发生炉煤气需900m3左右。
八．石灰窑的布料器、燃烧器和其它附属设备
石灰窑主要附属设备有上料机构,布料器，供风装置、燃烧装置,卸灰装置等，相对而言,混烧石灰窑布料很关键，因为它在把燃料和石灰石同时装入窑内时，必须通过布料实现炉料在窑内的合理分布，消除炉壁效应，均衡炉内阻力，力求整个炉截面“上火”均匀一致。所以布料器形式和使用效果对石灰窑的生产效率有很大影响。现在有各种各样布料器，包括旋转布料器、海螺形布料器、固定布料等等，其中我公司研制的三段钟式布料器利用“漏斗喉管效应”和“倒W堆集角效应”原理和可调式档料板相结合的方式,结构简单,对解决了原燃料的均匀混合和大小粒度的合理分布问题效果很好。而且具有耐高温，耐磨损和方便检修等多种优点。特别适用于中小型石灰窑配置.而气烧窑它的主要附属设备是燃烧器，因为它的气体燃料是通过燃烧器把可燃气体和所需氧气（空气）按一定的比例在燃烧器内混合后送入炉内燃烧的，而且不同的燃气所需的空气量也不同，不同的炉型，不同的加热方式，它需要的火焰类型也不相同。如预混式、半混式、
外混式及氧化焰、中性焰、还原焰等等。所以说气烧窑的燃烧器一定程度上决定着石灰窑的煅烧效果。当然其它附属设备也很重要，如风帽，看相似很简单，但要保证它所供窑内风量在整个窑断面上的分布才有好的效果。

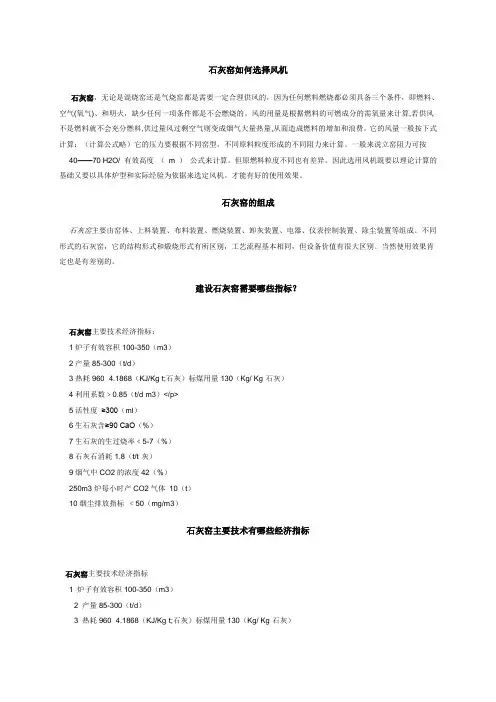

九．石灰窑供风和风机选择
无论混烧窑还是气烧窑都是需要一定合理供风的，因为任何燃料燃烧都必须具备三个条件，即燃料、空气(氧气)、和明火，缺少任何一项条件都是不会燃烧的。风的用量是根据燃料的可燃成分的需氧量来计算,若供风不是燃料就不会充分燃料,供过量风过剩空气则变成烟气大量热量,从面造成燃料的增加和浪费。它的风量一般按下式计算：（计算公式略）它的压力要根据不同窑型，不同原料粒度形成的不同阻力来计算。但原燃料粒度不同也有差异。因此选用风机既要以理论计算的基础又要以具体炉型和实际经验为依据来选定风机。才能有好的使用效果。
十．石灰窑的除尘与环保
石灰在煅烧时排放的烟尘中含有大量的有害气体和10微米以下的粉尘，粉尘中又包含SO2; F2O3; AIO3等。这些有害气体和粉尘对人体的危害很大，如果人们长期吸入会引起支气管和肺部等呼吸性疾病，幼儿更为严重，而且飘浮在空中的粉尘中还含有致癌物质，若24小时呼吸平均浓度超过150mg/m3的有害粉尘对人体会造成致命危害。新技术石灰窑，它的主要优点是除能耗低、产量高、质量好外，最大的好处是便于除尘。因为它整个煅烧过程是相当于在一个密封容器中进行，它的烟气可从窑顶烟气管道排出，通过除尘净化，然后达到无害、无污染的达标排放。
。
十一、标准煤计算
能源的种类很多，所含的热量也各不相同，为了便于相互对比和在总量上进行研究，我国把每公斤含热7000大卡（29306焦耳）的定为标准煤,也称标煤。另外，我国还经常将各种能源折合成标准煤的吨数来表示，如1吨秸秆的能量相当于吨标准煤，1立方米沼气的能量相当于公斤标准煤
标准煤亦称煤当量，具有统一的热值标准。我国规定每千克标准煤的热值为7000千卡。将不同品种、不同含量的能源按各自不同的热值换算成每千克热值为7000千卡的标准煤。
能源折标准煤系数＝某种能源实际热值（千卡/千克）/7000（千卡/千克）在各种能源折算标准煤之前，首先直测算各种能源的实际平均热值，再折算标准煤。平均热值也称平均发热量．是指不同种类或品种的能源实测发热量的加权平均值。计算公式为：
平均热值(千卡／千克)＝[∑（某种能源实测低发热量）×该能源数量]/能源总量（吨）
各类能源折算标准煤的参考系数
能源名称平均低位发热量折标准煤系数
）
原煤20934千焦／公斤0．7143公斤标煤／公斤
洗精煤26377千焦／公斤0．9000公斤标煤／公斤
其他洗煤8374 千焦／公斤0．2850公斤标煤／公斤
焦炭28470千焦／公斤0．9714公斤标煤／公斤
燃煤型石灰窑用户可根据当地煤炭实际情况配加生产。
十二．自动化控制
自动化控制是新技术石灰窑的重要特点，它的上料，配料、供风、供气、卸灰都是通过电脑自动化控制完成。但也要考虑国情,厂情和价值成本,也不是自动化程度越高越好.应以最终效果为原则.
,
对新技术石灰窑的推广，首先要解决观念问题和认识问题。是形式的需要，社会的需要，也是企业效益的需要。
气烧石灰窑技术知识
气烧石灰窑技术
石灰生产在我国已有几千年的历史只是气烧石灰是近几年才在我国发展起来的石灰生产技术,众所周知石灰是由石灰石烧制而成的石灰石主要成分为碳酸钙(CaCO2),烧成后的石灰为氧化钙(CaO)。它的化学反应式为CaCO = CaO+CO—千卡(热量) 由公式得知理论上把一克石灰石(碳酸钙)煅烧分解成石灰需要千克热量,而实践中除分解炭酸钙消耗热量外还要有煅烧窑本身的热损耗和烟气跑冒带走
的热量所以实际上煅烧分解一吨石灰石成石灰需要552500千卡热量.,(1000公斤石灰石可煅烧成560公斤石灰).由此可知一吨石灰需石灰石吨,煅烧一吨石灰则需要983,450千卡热量。在生产实践中工艺、设备不同则有一定区别。因此说石灰石煅烧成石灰主要条件是必要的热量,反过来说只要给予一定的热量石灰石就可分解成石灰。无论传统的土窑还是现代的机械化窑都是这个原理只是窑型不同，燃料不同而已。现在的气烧窑同样是在这个原理下发展起来的。传统的石灰窑主要是以固体燃料(煤炭)为主，现在虽着能源的紧张和环境保护意识的加强气烧窑越来越受到睛来。因为气烧窑的工艺和结构比煤烧窑简单，而且气烧窑烧成的石灰无杂质无炉渣，特别是现在烧石灰窑用的燃料气大部分都是过去作为废气排放的有害气体。现在用来烧石灰窑完全是变废为宝成本较低。事实上是既节能又环保。因此发展很快。燃气体种类也越来越多。唐山金泉冶金能源新技术开发有限公司原来只是设计高炉煤气石灰窑现在发展到研发、建设焦炉煤气石灰窑、电石尾气石灰窑、兰炭尾气石灰窑、瓦斯气石灰窑、甲荃尾气石灰窑、黄磷尾气石灰窑等多种尾气石灰窑。和发生炉煤气石灰窑而这些尾气都有很好的热值如高炉煤气850大卡,焦炉煤气4000大卡,电石尾2700大卡,瓦斯气5000大卡,兰碳尾气1600大卡甲荃尾气1900大卡。这些气体石灰窑工艺和普通石灰窑结构也大至相同，只是不同的气体设计了不同的窑型窑径，同时根据不同气体成分及火焰燃烧特性设计了不同的燃烧装置。
主要窑型结构
所谓窑型结构主要要根据不同的燃气火焰长短和产量需要来设计窑容窑径，实践证明气烧窑的窑径宜小不宜大。尽管气烧窑为石灰石单一原料不像煤烧窑石灰石和煤必须要有好的均匀混合分布但也有个粒度的合理分布，保证窑内有好的透气性。这就要有一定的布料装置但总的来说气烧窑的布料装置要比混（煤）烧窑的布料装置简单的多。燃烧装置主要是燃气和空气的合理配比，原理很简单就像我们家的煤气灶和工厂氧气焊割枪一样调整不好燃气和空气的比例就没有好的燃烧效果。石灰石在窑内煅烧都要经过三个阶段即预热段（带）煅烧段（带）、冷却段（带）。三段要有三段的温度控制这就需要通过仪表和操作经验相结合来掌握控制，煅烧带最关键，因为它的煅烧过程既於温度有关系又於时间有关系，没有温度不行，没有一定的时间也不行，所以只靠一种手段还是不行的，仪表和经验都很重要，两者必须结合。卸灰是石灰窑煅烧石灰的最后一道工序，但它仍是煅烧的重要环节，因为窑下卸灰和窑上加料都是调节窑内热工状况的重要手
段。气烧石灰窑的环保治理要比煤烧窑相对容易，它的浓度较小由其现在为提高石灰质量和产量所入窑的石灰石都要经过二次筛分有的还增加了水洗工序所以尘较少主要是烟气，若通过旋风除和布袋除尘两级是很容易就可达到排放标准。气烧石灰窑有很多优点但有一点确不可忽视即安全生产，因为所有可燃气体都含有有毒成分如一氧化碳，如有泄漏就容易发生一氧化碳中毒，同时又有易燃易爆的特点特别含氢成分大的尾气若接触到明火更容易爆炸。所以设计气烧石灰窑必须要配置好安全设施。同时要有严格的操作规程和管理制度以保证安全生产。
(
石灰窑节能技术知识
石灰窑节能技术
石灰窑如何节能
随着国家经济的快速发展，石灰需求量大大增加，但生产石灰的原燃料也在大大涨价，特别是用于烧石灰的燃料（煤碳和可燃气体）涨价率更高，而在石灰生产成本中燃料费用占总成本费用的70%以上，因此说追求石灰生产利润必须在节约燃料消耗上作文章，而燃料消耗升降在石灰窑上有众多因素，以我的研究和经验有以下几点：
1.窑型选择很关键，不同的产量，不同的燃料应选择不同的窑型结构，煤碳作燃料的窑容一般可以根据产量需求设计窑容，可大可小，大的窑容一般选用直筒型较多，小的窑容曲线炉膛花瓶窑型相对窑内热工效率较高，煤炭消耗较低，而气烧窑容不能太大，因为受火焰长度和加热范围的限制，而且它还有一个燃烧方式的问题，包括火焰直接加热，反射幅射加热，都因按燃料气体不同的特性和不同的热值来设计。燃烧器，烧咀和燃烧室，对燃气的消耗量也有很大关系，当然更和产量和质量生过烧关系更大。
2.入窑料对燃料消耗量有很大关系：石灰的煅烧是石灰石碳酸钙经加热后分解成氧化钙，而他的分解过程是从外向内分解，如果粒度太大分解的就慢过了煅烧带燃料已经燃烧尽了而石灰还没全部分解这就造成了生烧，燃料料消耗率也就高，石子粒度太小不但影响了窑内的透气性，而且燃料还在继续加热石灰已经烧过了这就形成了过烧，燃料与石子块度原理相同块度小了灰还未烧透而燃料确没
了热量，当然就生烧，所以说炉料和燃料粒度既要大小合理而且还要有一定的比例，只有这些工艺做好了燃料消耗才能降低。
3. 燃料热能消耗与布料有很大关系。所谓料是指石灰石和燃料、石灰石不同粒度在窑内得到合理分布，如混烧窑它要求石灰石和燃烧必须有好的混合并均匀分布，否则燃料多的地就过烧，燃料少的地方就生烧。经验证明分层布料不如混合布料，分层布料容易从烟气中带走大量热量造成燃料浪费。气烧窑虽然没有和燃料的混合问题但仍然存在粒度的合理配比和合理分布问题。不然像传统石灰窑炉料都从中间装入，小块和碎粉都集在中间大块都到了边缘窑壁处由于边缘的窑壁效应自然边缘过烧中心部位生烧。通过布料实现炉料在窑内的合理分布，消除窑壁效应，均衡窑内阻力，力求整个窑截面上火一致。所以没有好的布料，燃烧就不会好，燃烧不好能源自然就浪费。如有的燃料加的不少反而又出现生烧，有时燃料并没多加反而又出现过烧。这很大程度上都和布料有关。现在大窑容的石灰窑上的布料器多使用旋转布料器效果比较好，但结构比较复杂造价较高，有时窑顶高温也容易出现传动零部件损坏。在中小型窑上作用难以发挥。现在林州石灰窑研究所研制一种钟式概率布料器，它既有布料功能又有二次混料的功能，能把不同粒度的炉料分布到理想的位置避免分聚现像和克服炉壁效应。而且结构简单、维修方便，且造价低。非常适用于中小窑（窑内直径4米以内的）。对降低能源消耗有很大作用。
4.气烧窑燃烧装置很关键，它决定火焰的长度，火焰的热效率和燃气的有效利用。
{
5.余热利用也是石灰窑节能的一个有效途径现在的石灰窑炉顶温度普遍都比较偏高这主要是烟气中带有大量余热，有的在500度以上，这不是好现象，这与窑的工艺设计和窑的操作有关这分余热也应充分应用，气烧窑热交换气就是利用烟气余热把助燃空气加热，从而提高煤气燃烧的热效率。另外窑底部卸灰也有余热，在窑内的余热可到上部助燃，但燃烧室火靠反射加热的冷却后的热风也必须引出来也应再利用，从而可达到燃料的节约。
6.卸灰温度必须通过操作调整窑内热区把冷却带温度降下来，并且做到密封卸灰，真真做到节能减排实现能源节约。
石灰活性度石灰活性度的测定方法
石灰活性度
石灰活性度的测定方法
石灰活性度表征生石灰水化反应速度的一个指标，即在足时间内，以中和生石灰消化时产生的Ca（OH）2所消耗的4mol／L盐酸的毫升数表示。石灰的活性度取决于它的组织结构，石灰的组织结构与煅烧温度和煅烧时间密切相关。影响石灰活性度的组织结构包括体积密度、气孔率、比表面积和CaO矿物的晶粒尺寸。晶粒越小，比表面积越大，气孔率越高，石灰活性就越高，化学反应能力就越强。目前石灰活性度平均值一般可以超过300 ml/4N-HCl，可以显著缩短炼钢转炉初期渣化时间，降低吨钢石灰消耗，并对前期脱P极为有利石灰的活性度是指它在熔渣中与其它物质的反应能力。用石灰在熔渣中的熔化速度来表示。通常用石灰与水的反应速度表示。具体也可以说在标准大气压下10分钟内，50克石灰溶于40摄氏度恒温水中所消耗4N HCl水溶液的毫升数就定义为石灰的活性度。石灰活性度的测定石灰活性度一般采用酸碱滴定法测定。石灰活性度指标表征生石灰水化反应速度的一个指标，即在足时间内，以中和生石灰消化时产生的Ca（OH）2所消耗的4mol／L盐酸的毫升数表示。石灰的活性度的定义：石灰的组织结构与煅烧温度和煅烧时间密切相关。影响石灰活性度的组织结构包括体积密度、气孔率、比表面积和CaO矿物的晶粒尺寸。晶粒越小，比表面积越大，气孔率越高，石灰活性就越高，化学反应能力就越强。活性石灰的应用：炼钢实践表明，这种石灰可以提高脱磷脱硫效率80%，同时缩短冶炼时间，在3-5min 之内可以完全与钢水中酸性物质反应完毕，而一般石灰的方应时间至少要
6-10min。此外提高炉龄40%以上，炉料的消耗也降低5-8kg/t钢，以1000万t
计算，每年节约1500万左右，生产效益显著石灰活性度酸碱滴定法具体方法称取粒度为1—5mm的试样25．0g，量取稍高于40±1度的水lO00mL，倒人200OmL 的大烧杯中。开动搅拌仪（转速250-300r/min），用温度计测量水温。待水温降到40±1度时，加酚酞指示剂溶液（酚酞指示剂的浓度为10g/L）l0滴，将试样一次倒入水中消化并开始计算时间。当消化开始呈红色时，用4N的盐酸滴定，直至红色消失。如又出现红色，则继续滴人盐酸，直至混合液中红色再消失。记录第l0分钟时盐酸消耗的毫升数。测定结果计算活性度(％)=2*T·V，式中：V —消耗的盐酸体积，mL。T—盐酸的滴定系数。盐酸滴定系数的确定如下：称取2．0000g无水碳酸钠于300mL的锥形瓶中，加50mL煮沸的蒸馏水溶解，流水冷却，加3滴0．1％溴甲酚绿l)，用4N的盐酸滴定至黄色，在电热板上加热，
煮沸3分钟，取下，继续滴定至稳定的亮黄色为终点。记录消耗的毫升数。T=2m/（*4V*1000）式中：T—盐酸的滴定系数；m—无水碳酸钠的质量，g；V—消耗盐酸的体积，mL；105．99——无水碳酸钠的分子量，g／mol 。
工艺流程：
/ 返料皮带——废料1．上料：产车上料——钢制料仓——振筛——皮带机——料仓计量器——往返皮带——料车——斜桥——炉顶
2．煅烧：预热——煅烧——冷却——出灰机
/ 块状料仓——卸灰阀——成品装车
3．成品：出灰机——出灰皮带——转筛——面状料仓——卸灰阀——成品装车——破碎机
水泥厂石灰石破碎生产线 生产水泥的天然原料主要为石灰质原料（石灰岩、大理岩等），占原料组成的70%～90%，配料为粘土质原料、硅质原料及铁铝质原料等。《GB50295-2008水泥工厂设计规范》中规定：氧化钙＞48.00%，氧化镁＜3.00%，碱＜0.60%，三氧化硫＜0.50%，游离氧化硅＜8.00%（石英质）或＜4.00%（燧石质），氯离子＜0.03%。 石灰岩（Limestone）简称灰岩，以方解石为主要成分的碳酸盐岩。有时含有白云石、粘土矿物和碎屑矿物，有灰、灰白、灰黑、黄、浅红、褐红等色，硬度一般不大，与稀盐酸反应剧烈。石灰岩主要是在浅海的环境下形成的。石灰岩按成因可划分为粒屑石灰岩（流水搬运、沉积形成）、生物骨架石灰岩和化学、生物化学石灰岩。按结构构造可细分为竹叶状灰岩、鲕粒状灰岩、豹皮灰岩、团块状灰岩等。石灰岩的主要化学成分是CaCO3易溶蚀，故在石灰岩地区多形成石林和溶洞，称为喀斯特地形。石灰岩结构较为复杂，有碎屑结构和晶粒结构两种。碎屑结构多由颗粒、泥晶基质和亮晶胶结物构成。颗粒又称粒屑，主要有内碎屑、生物碎屑和鲕粒等，泥晶基质是由碳酸钙细屑或晶体组成的灰泥，质点大多小于0.05毫米，亮晶胶结物是充填于岩石颗粒之间孔隙中的化学沉淀物，是直径大于0.01毫米的方解石晶体颗粒；晶粒结构是由化学及生物化学作用沉淀而成的晶体颗粒。 石灰岩主要是在浅海的环境下形成的。石灰岩按成因可划分为粒
屑石灰岩（流水搬运、沉积形成）；生物骨架石灰岩和化学、生物化学石灰岩。按结构构造可细分为竹叶状灰岩、鲕粒状灰岩、豹皮灰岩、团块状灰岩等。石灰岩的主要化学成分是CaCO3易溶蚀，故在石灰岩地区多形成石林和溶洞，称为喀斯特地形石灰岩是烧制石灰和水泥的主要原料，是炼铁和炼钢的熔剂。有生物化学作用生成的石灰岩，常含有丰富的有机物残骸。石灰岩中一般都含有一些白云石和黏土矿物，当黏土矿物含量达25%~50%时，称为泥质灰岩。白云石含量达25%~50%时，称为白云质灰岩。石灰岩分布相当广泛，岩性均一，易于开采加工，是一种用途很广的建筑石料. 石灰岩是地壳中分布最广的矿产之一。按其沉积地区，石灰岩又分为海相沉积和陆相沉积，以前者居多；按其成因，石灰岩可分为生物沉积、化学沉积和次生三种类型；按矿石中所含成分不同，石灰岩可分为硅质石灰岩、粘土质石灰岩和白云质石灰岩三种。资源分布情况：中国石灰岩矿产资源十分丰富，作为水泥、溶剂和化工用的石灰岩矿床已达八百余处。产地遍布全国，各省、市自治区均可在工业区附近就地取材。 石灰岩矿产在每个地质时代都有沉积，各个地质构造发展阶段都有分布，但质量好，规模大的石灰岩矿床往往赋存于一定的层位中。以水泥用石灰岩为例，东北、华北地区的中奥陶系马家沟组石灰岩是极其重要的层位，中南、华东、西南地区多用石炭、二叠、三叠系石
球团知识详解 第一部分初级造球工知识要求 第一章基本知识 第一节团矿概念 团矿是人造块原料的一种方法，是将粉状物粒度变成在物理性能和化学组成上能满足下一步加工要求的过程。在团矿过程中，物料不仅由于粒子密集和成型发生物理性质（密度、空隙率、形状、大小和机械强度等）上的变化，而且也发生了化学和物理性质（化学组成，还原性，膨胀性，高温还原软化性，低温还原粉化性等）上的变化，从而使物料的冶金性能得到改善。 团矿的基本任务，除了和烧结一样利用精矿和粉矿制成块状冶炼原料外，还可以生产金属化球团和综合性团块，以便直接还原和综合回收多种金属。 球团是粉末原料在加水的条件下受到滚动而成球，其形状为球形，粒度均匀，大小则由滚动的时间而定，使用球团法得到的生球必须经过固结后才具有足够的强度，焙烧固结后的球团，孔隙率高，还原性好，成为球团矿。 第二节球团的原料种类，化学成分及性能 铁矿石球团的原料主要有两大类；一是含铁原料，二是粘结剂和添加剂。 1．矿石种类 ⑴磁铁矿石 磁铁矿石是未风化和氧化的变质沉积矿床中或岩浆地区交代矿床中的主要含铁矿物。这种矿石的含铁量从铁应岩的20%～50%到岩浆矿床的65%不等。磁铁矿的化学分子式是Fe 3O4，常常也写成FeO Fe2O3，其理论含铁量为72.4%，其中FeO为31%，Fe2O3为69%。在交代矿床中，可以观察到其二价铁被锰离子或钙离子取代，以及三价铁被铝离子取代的现象。在成矿温度高的矿床中发现含有TiO2，它主要以分离的钛铁矿夹状存在于磁铁矿晶体之间。结合在磁铁矿晶体内的五氧化二钒，其大部分都与钛共生在矿化的辉长岩块内。尖晶石型磁铁矿结晶成双重氧化物，其含铁以二价形态（FeO和三价形态Fe2O3）存在。 磁铁矿比重为4.9～6.2g/cm3,硬度为5.5～6.5,难还原和难破碎。它的外表颜色为钢灰色和黑灰色，有黑色条痕，具有磁性。 自然界中纯磁铁矿石很少见到，由于氧化作用，部分磁铁矿石被氧化成赤铁矿石，但仍保持磁铁矿的结晶形态，所以这种矿石叫假象赤铁矿石和半假象赤铁矿石。 为了衡量磁铁矿的氧化程度，通常以全铁（T Fe）与氧化亚铁的比值来区分。比值越大，说明铁矿石的氧化程度越高。 当T Fe /FeO＜2.7 为原生磁铁矿石； T Fe /FeO=2.7～3.5 为混合矿石； T Fe /FeO＞3.5 为氧化矿石， 应当指出，这种划分只是对于矿物成分简单，铁矿石由较单一的磁铁矿和赤铁矿组成的铁矿床才适用。如果矿石中含酸铁等，因其中的FeO不具有磁性，如计算时把它列入FeO内就会出现假象。 一般开采出来的磁铁矿石含量为30～60%，当含铁量大于45%，粒度大于5～8㎜时，可直接供链铁使用，小于5～8㎜的作烧结原料。当含铁低于45%，或有害杂质超过规定时，则不能直接利用，必须经过选矿处理。最常用的选矿方法是磁选法，有时还配合采用浮选法。所获得的精矿称磁选精矿，其含铁量在60%左右，在矿物结构上与原矿是基本一致的。造球的原料基本上是经过选矿后精矿。 物理性质及化学成分
石灰窑操作规程 1、原料技术要求 1.1石灰石应符合下表中化学成分和粒度规定： 1.2石灰石粒度大于60mm和小于30mm的总和不超过10%。 1.3石灰石中不得混有泥沙、杂物，严禁混入铁丝、铁块等金属。 2、燃料技术要求 2.1燃料种类：兰炭炉煤气或电石炉炉气 2.2热值：低位发热值不得低于1700Kcal/m3 2.3压力：环管处压力8～15Kpa 2.4含水量：≤30g/Nm3 2.5温度：兰炭炉气＜35℃、电石炉气≥220℃ 2.6含尘量：≤50mg/Nm3 3、产品技术要求 项目：CaO SiO 2 MgO R 2 O 3 S P 生过烧活性度粒度 指标：≥92% ≤1.6% ≤1.6% ≤1.0% ≤0. 06 ≤0.01% ≤10% ≥350 5-40 注：电石生产用石灰中熔瘤等杂质应捡出，且应新鲜，干燥，不得混入外来杂质。 4、套筒窑的开炉 4.1 点火前应具备的条件： 4.1.1保证能连续供给的足量和符合各项技术规定要求的燃气。 4.1.2保证能连续供给的足量和符合各项技术规定要求的石灰石。 4.1.3所有原料输送设备、除尘设备、窑体及成品输送设备都必须
已成功完成了联动试验。
4.1.4所有的电器、仪表、计量系统联动运转正常。 4.1.5备用应急电源试运转安全正常。 4.1.6开窑初期卸出的石灰石要有运输车辆和存放场地。 4.1.7保证压力稳定的氮气供应。 4.2 装窑： 4.2.1人工在窑底摆放石灰石，摆放石灰石的高度要超过窑底的金属装置。 4.2.2在各拱桥顶部铺设草垫或安装固定的防护装置，在石灰石料位从下往上刚好到达这里之前，移去防护装置（可完全燃烧的防护装置不必移去）。 4.2.3首先用干净、干燥的粒度在5～20mm的石灰石装窑，当小颗粒的石灰石料线达到下部拱桥时，出料推杆就以每10分钟一个冲程的速度来移动料柱，在上过桥已被小粒度的石子覆盖以后，进一步用30～60mm规格的石灰石填充。当窑顶探尺出现高料位以后，出料推杆以每40秒一个冲程来移动料面，直到小颗粒的石子全被置换出来。 4.3 点火：在烧嘴点火之前将足够的助燃空气供到窑内，开动风机和鼓风机。 4.3.1启动内筒冷却风机，而后依次启动废气风机和驱动空气风机。 4.3.2在启动废气风机之前，要特别注意“废气蝶阀”的关闭，内筒冷却空气压力≥4 kPa。 4.3.3驱动风机只能在窑顶有足够的负压（-1kPa）的情况下，才能启动。 4.3.4烧嘴的启动： 4.3.4.1各个烧嘴点火之前，要对燃烧室通风一分钟。 4.3.4.2把总燃气切断阀打到“打开”的位置。 4.3.4.3启动点火设备的主接触器，把电子启动操纵的主燃气阀打到
中控窑操作基本知识考题 一、填空题： 1、我公司充气梁篦冷机余热回收的主要用途（）、（）、（）。 2、分解炉内燃料的燃烧方式为（）和（），传热方式为（）为主。 3、篦式冷却机的篦床传动主要由（）和（）两种方式。 4、熟料中Cao经高温煅烧后一部分不能完全化合，而是以（）形式存在，这种经高温煅烧后不能完全化合的Cao是熟料（）不良的主要因至素。 5、旋窑生产用煤时，为了控制火焰的形状和高温带长度，要求煤具有较高的（）和（），以用（）为宜。 6、熟料急冷主要是防止（）矿物在多晶转变中产生不利的晶体转变。 7、我公司篦冷机一段熟料料层一般控制在（），冷却机热回收效率能够达到（）。 8、煤灰的掺入，会使熟料的饱和比（），硅率（），铝率（）。 9、与传统的湿法、半干法水泥生产相比，新型干法水泥生产具有（）、（）、（）、（）、（）和（）的方大保证体系。 10、旋风筒的作用主要是（），传热只完成（）。 11、在故障停窑时，降温一定要控制好，一般都采用（）保温，时间较长时，其降温的速率不要超过（），以免造成耐火材料的爆裂。 12、轮带滑移量是反映（）与（）的相对位移。 13、我公司燃烧器为（）燃烧器，其中中心风的作用为（）、（）、（）。 14、篦冷机的规格为（），篦床面积为（）。 15、预热器采用高效低压损大锅壳结构的旋风筒，其目的为（）、（）、
（）、（）。 16、预热器一般分为（）预热器和（）预热器。 17、影响物料在预热器旋风筒内预热的因素①（）、②( )。 18、旋风筒的级数较多，预热器出口温度越（），即（）越小。 19、一级旋风筒的最大目的是①（）②（）。 20、分解炉一般分为（）分解炉和（）分解炉。 21、饱和比的高低，反映了熟料中（）含量的高低，也即生料中（）含量的高低。 22、硅锌酸率的大小，反映了熟料中能形成（）的多少，也即在煅烧时（）的多少。 23、新型干法线均化链的组成（）、（）、（）、（）、（）。 24、正常火焰的温度通过钴玻璃看到：最高温度处火焰发（），两边呈（）。 25、预分解窑熟料煅烧过程大致可以分为（）、（）、（）三个主要过程。 26、（）和（）的合理配置是降低煤耗的主要措施之一。 27、可以通过改变磨擦系数和调整（）来控制筒体的上下窜动。 28、分解炉是由（）、（）、（）构成。 29、回转窑的运动周期主要决定于（）的质量。 30、当采用以稳定喂料量为主的调节时，其主要参数的调节优先顺序为（）、（）、（）、（）。 二、名词解释 1、最低共融温度 2、低位发热量 3、f-Cao。 4、硅酸盐水泥。
石灰石破碎工艺设计
石灰石破碎工艺设计 日期：2015年4月10日
4.1锤式破碎机 （1）主要构造及工作原理 锤式破碎机的转子由主轴、圆盘、销轴和锤子组成。锤式破碎机的电动机带动转子在破碎腔内高速旋转。物料自上部给料口给入机内，受高速运动的锤子的打击、冲击、剪切、研磨作用而粉碎。锤式破碎机适用于破碎各种脆性材料的矿物。锤式破碎机物料的抗压强度不超过100兆帕，湿度不大于15%；可作为石料破碎，石头破碎，矿山破碎，塑料粉碎，垃圾粉碎等材料的破碎设备使用。 （2）优缺点 优点：破碎比大（一般为10-25，高者达50），生产能力高，产品均匀，过分现象少，单位产品能耗低。结构简单，设备质量轻，操作维护容易等。 缺点：锤头和篦条筛磨损快，检修和找平衡时间长，当破碎硬物质物料，磨损更快；破碎粘湿物料时，易堵塞篦条筛缝，为此容易造成停机（物料的含水量不应超过10%）。 4.2圆锥破碎机 （1）主要构造及工作原理 圆锥破碎机主要由机架、碗形轴承部、破碎圆锥部、支部套部、传动部、偏心套部、调整套部、弹簧部以及调整排矿口用的液压站和提供润滑油的稀油站等组成。 工作原理：在工作时由电动机的旋转通过皮带轮或联轴器圆锥破碎机传动轴和圆锥破碎机圆锥部在偏心套的迫动下绕一周固定点作旋摆运动。从而使破碎圆锥的破碎壁时而靠近又时而离开固装在调整套上的轧臼壁表面，使矿石在破碎腔内不断受到冲击，挤压和弯曲作用而实现矿石的破碎。电动机通过伞齿轮驱动偏心套转动，使破碎锥作旋摆运动。破碎锥时而靠近又时而离开固定锥，完成破碎和排料。 （2）优缺点 优点：圆锥破碎机具有破碎力大、效率高、处理量高、动作成本低、调整方便、使用经济等特点。由于零件选材与结构设计合理，故使用寿命长，而破碎产品的粒度均匀，减少了循环负荷，在中、大规格破碎机中，采用了液压清

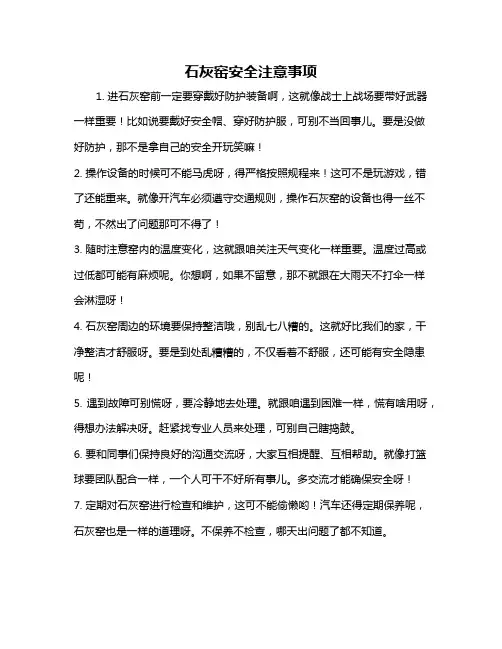

石灰窑操作及安全规程 第一节：上料系统 一、准备条件： 1．维修钳工应进行的检查 （1）、各润滑点是否良好； （2）、钢丝绳有无严重磨损、断丝、断股； （3）、气动系统是否正常； （4）、紧固件有无松动。 2．设备操作工应检查的项目 （1）、报警装置灵敏可靠，限位开关性能良好； （2）、设备处于良好工作状态； （3）、料坑无杂物，料车可停到底部正确位置； （4）、设备的起动开关是否在正确位置。 二、控制说明： 1、现场控制 将现场控制柜开关打到”现场”位置，此时操作台不起作用，各设备之间不存在连锁条件，设备的起动与停止必须通过操作现场控制柜上的启停按钮。 2．操作顺序 此系统按照物料走向的逆向顺序依次启动上料设备，首先将卸料小车停在需要加料的窑前料仓位置，启动皮带机，确认侧三通分料阀是否开到位，然后依次启动振动筛、挡边皮带机、受料坑振动给料机。 3、竖窑上料
分别操作1#～5#卷扬机及振动给料机对相应竖窑输送石灰石，主控人员根据二次仪表柜料位显示即时通知现场操作工是否上料或停止上料。 第二节：循环水系统操作规程 一、准备条件： ·检查各个单体设备性能是否良好，润滑是否良好 ·系统箱体、管道、阀门等处无跑、冒、滴、漏、液现象； ·各现场仪表灵敏可靠，压力、流量、温度显示值是否正常； ·各运动部位安全防护装置齐全； ·各紧固件无松动； ·设备操作开关位置是否正确； 二、控制说明： 1．现场控制： 将现场控制柜开关打到”现场”位置，各设备之间不存在连锁条件，设备的起动与停止必须通过现场控制柜上的启停按钮控制。 2．操作顺序 ·注水过程：依次打开1#～5#石灰窑燃烧梁回水阀门、进水阀门，注意观察回水管路上的压力显示，达到设计压力后说明梁内已充满循环水。 ·系统卸水程序 （1）打开循环水管路中所有截止阀门，保证整个管道畅通。 （2）如果将水排到系统外，则打开循环泵组中的卸水阀门。 （3）如果将水卸到水池中，则打开卸水回路阀门。系统内所有循环水卸完为止。 第三节：石灰窑风系统操作规程 一、准备条件 执行本规程时，必须确认以下条件后，方可操作 1．系统中各个单体设备（电气、机械）性能良好，无故障及隐患；

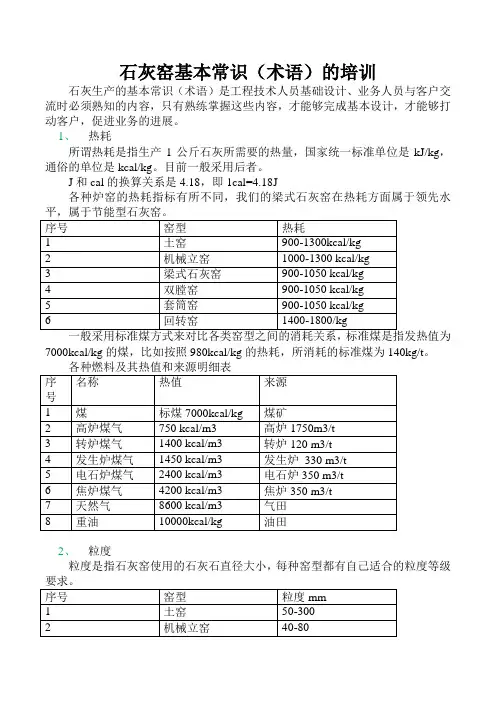

石灰窑基本常识（术语）的培训石灰生产的基本常识（术语）是工程技术人员基础设计、业务人员与客户交流时必须熟知的内容，只有熟练掌握这些内容，才能够完成基本设计，才能够打动客户，促进业务的进展。 1、热耗 所谓热耗是指生产1公斤石灰所需要的热量，国家统一标准单位是kJ/kg，通俗的单位是kcal/kg。目前一般采用后者。 J和cal的换算关系是4.18，即1cal=4.18J 各种炉窑的热耗指标有所不同，我们的梁式石灰窑在热耗方面属于领先水 7000kcal/kg的煤，比如按照980kcal/kg的热耗，所消耗的标准煤为140kg/t。 2、粒度 粒度是指石灰窑使用的石灰石直径大小，每种窑型都有自己适合的粒度等级
些。因为石灰生产过程中原料不断挤压和磨损，所以最终产品的粒度一般比原料小10-20mm。 这里面还要强调，产品中由于不断挤压和磨损，会产生部分面灰（粒度0-10mm）。一般情况下，面灰的比例在10%左右。 3、有效容积 所谓有效容积是指设计的石灰窑，耐材砌筑完毕后石灰窑内部真正用于热工反应的容积。单位是m3。 这个指标反映了客户投资的有效性，是炉窑设计的关键参数。 4、利用系数 利用系数是对石灰窑性价比的一种描述，单位是t/m3.d，就是每立方米的有 为0.8t/m3.d，那么，就可以反算出其有效容积=300/0.8=375 m3。 5、石灰石消耗量 生产石灰的原料是石灰石，因此厂家要关注石灰石的消耗，所谓石灰石消耗量是指，生产一吨合格的石灰所消耗的石灰石的重量。 从理论上讲，纯净的石灰石生产出百分之百合格的石灰，消耗量应该为1.786t/t。但是考虑到杂质和产品生过烧等方面的影响，其消耗应该低于此值，同时考虑到现场各种损耗，一般消耗量定位1.78 t/t。 6、作业率（作业天数） 所谓作业率是指设备能够正常生产的时间与总时间的比率。比如我们的梁式石灰窑的作业率一般大于96%，通俗地讲就是它能够在96%以上的时间内正常作业。一套装备作业率的高低，直接影响着其性能，因此，作业率越高越好。 也有用全年的作业天数来衡量作业率的，比如回转窑全年作业320天。其作业率=320/365=88% 反过来，梁式石灰窑的作业率为96%，则全年作业天数=365*96%=350天。
日产5000吨熟料生产线的石灰石破碎车间 设计 系别：材料与化学工程学院 专业（班级）：应用化学15级专升本班 作者（学号）：刘晨灿(51532221019) 指导教师：葛金龙 完成日期：2017/1/4 蚌埠学院教务处制
日产5000吨熟料生产线的石灰石破碎车间 设计说明书 1 绪论 1.1 中国水泥行业现状 水泥是国民经济建设的重要基础原材料，目前国内外尚无一种材料可以替代它的地位。随着我国经济的高速发展，水泥在国民经济中的作用越来越大。作为国民经济的重要基础产业，水泥工业已经成为国民经济社会发展水平和综合实力的重要标志。改革开放以来，国内经济建设规模不断扩大，推动国内水泥行业快速发展。 据统计，1978年我国水泥产量为6524万吨。12月份还是行业传统旺季，2011年12 月全国水泥产量17508万吨，日平均产量565万吨，同比上月增长7%；2011年全年生产水泥20.6亿吨，同比增长16.1%。自1985年起我国水泥产量已连续26年位居世界第一位，现如今已占世界水泥总产量的一半多。水泥产量的迅速增长，从数量上已经基本满足我国大规模经济建设的需要。 1.2 物料的一般技术特性 1.2.1 物料粒度及破碎比 所谓物料粒度，是指物料料块的大小，通常以料块最大边长的mm数来表示，也有以通过的筛选尺寸或筛余百分数来表示，但一般均以料块最大边长表示。破碎机的喂料粒度与破碎后的出料粒度的比值，称为破碎比。 破碎比的喂料粒度应与来料的粒度相适应。换言之，要根据破碎物料的最大力度，合理选择破碎机。石灰石是水泥厂用量最多、粒度相对较大的主要原料，其来料尺寸的大小与开采方法和装矿设备铲斗容积的大小有关。 破碎机的出料粒度，决定于破碎机出料口的宽度及破碎机的特性。为提高磨机的工作效率，降低粉磨电耗，在物料入磨前，将其尽可能破碎得细一些是十分必要的，因此，破碎机的出料粒度，往往按入磨物料所要求的力度而定。 1.2.2 矿石强度及硬度系数 物料破碎的难易程度主要取决于矿石的机械强度，通常采用普氏硬度系数来评定矿石的强度。所谓普氏硬度系数（f）是矿石的极限抗压强度（σ ）除以100所得数值。按 压
电工基础知识 一，通用部分 1，什么叫电路？ 电流所经过的路径叫电路。电路的组成一般由电源，负载和连接部分（导线，开关，熔断器）等组成。 2，什么叫电源？ 电源是一种将非电能转换成电能的装置。 3，什么叫负载？ 负载是取用电能的装置，也就是用电设备。 连接部分是用来连接电源与负载，构成电流通路的中间环节，是用来输送，分配和控制电能的。 4，电流的基本概念是什么？ 电荷有规则的定向流动，就形成电流，习惯上规定正电荷移动的方向为电流的实际方向。 电流方向不变的电路称为直流电路。 单位时间内通过导体任一横截面的电量叫电流（强度），用符号 I 表示。 电流（强度）的单位是安培（A），大电流单位常用千安（KA）表示，小电流单位常用毫安（mA）,微安(μA)表示。 1KA=1000A 1A=1000 mA 1 mA=1000μA 5，电压的基本性质？ 1）两点间的电压具有惟一确定的数值。 2）两点间的电压只与这两点的位置有关，与电荷移动的路径无关。 3）电压有正，负之分，它与标志的参考电压方向有关。 4）沿电路中任一闭合回路行走一圈，各段电压的和恒为零。 电压的单位是伏特（V），根据不同的需要，也用千伏（KV），毫伏（mV）和微伏（μV）为单位。 1KV=1000V 1V=1000 mV 1mV=1000μV 6，电阻的概念是什么？ 导体对电流起阻碍作用的能力称为电阻，用符号 R 表示，当电压为 1 伏，电流为 1 安时，导体的电阻即为 1 欧姆（Ω），常用的单位千欧（KΩ），兆欧（MΩ）。 1 MΩ=1000 KΩ 1 KΩ=1000Ω 7，什么是部分电路的欧姆定律？ 流过电路的电流与电路两端的电压成正比，而与该电路的电阻成反比，这个关系叫做欧姆定律。用公式表示为I=U/R 式中：I——电流（A）；U——电压（V）；R——电阻（Ω）。 部分电路的欧姆定律反映了部分电路中电压，电流和电阻的相互关系，它是分析和计算部分电路的主要依据。 8，什么是全电路的欧姆定律？
( 操作规程 ) 单位：_________________________ 姓名：_________________________ 日期：_________________________ 精品文档 / Word文档 / 文字可改 石灰窑技术操作规程(2020新 版) Safety operating procedures refer to documents describing all aspects of work steps and operating procedures that comply with production safety laws and regulations.
石灰窑技术操作规程(2020新版) 一、石灰窑开窑操作 （见石灰竖窑工程投料填窑及点火烘窑方案） 二、石灰窑燃气点火操作规程 （见石灰竖窑工程投料填窑及点火烘窑方案） 三、向正常操作的转换 （见石灰竖窑工程投料填窑及点火烘窑方案） 四、生产过程中的操作 4.1生产中的检查与调整 a）定期分析及检查原料化学成分、块度及粒度等质量指标。特别注意采用的石灰石原料，不同厂家的石灰石其可煅烧性能可能相差甚远，所以最好选择可煅烧性能好的石灰石，否则既影响石灰质量又影响操作和热耗指标。同时，不同的石灰石共同在一种工况下
煅烧，也严重影响石灰质量，所以厂家最好选择单一供货，或者选择性能接近的不同石灰石共同煅烧。石灰石粒度的平方与煅烧时间成正比，所以严格控制石灰石粒度，特别是使石灰石的粒度尽量接近设计范围，是保证石灰质量的重要保证。 b）定期分析产品的活性度、生烧率、过烧率、化学成分等质量指标。 c）定期对产品的生过烧率等质量指标进行视观检查． d）定期对出预热带废气成分进行分析。 e）定期对燃气成分及热值进行分析。 f）定期对窑的温度和压力及计量装置进行校验。 g）根据燃气热值调整燃气供给量。 h）根据出预热带废气成分分析结果，调整助燃空气与燃气的配比。 i）根据窑的温度情况适当调整上下排烧咀的燃气量及空气量比例。 j）根据出窑石灰质量和出预热带废气成分调整燃气流量。
石灰石破碎项目可行性研究报告 核心提示：石灰石破碎项目投资环境分析，石灰石破碎项目背景和发展概况，石灰石破碎项目建设的必要性，石灰石破碎行业竞争格局分析，石灰石破碎行业财务指标分析参考，石灰石破碎行业市场分析与建设规模，石灰石破碎项目建设条件与选址方案，石灰石破碎项目不确定性及风险分析，石灰石破碎行业发展趋势分析 提供国家发改委甲级资质 专业编写： 石灰石破碎项目建议书 石灰石破碎项目申请报告 石灰石破碎项目环评报告 石灰石破碎项目商业计划书 石灰石破碎项目资金申请报告 石灰石破碎项目节能评估报告 石灰石破碎项目规划设计咨询 石灰石破碎项目可行性研究报告 【主要用途】发改委立项，政府批地，融资，贷款，申请国家补助资金等【关键词】石灰石破碎项目可行性研究报告、申请报告 【交付方式】特快专递、E-mail 【交付时间】2-3个工作日 【报告格式】Word格式；PDF格式 【报告价格】此报告为委托项目报告，具体价格根据具体的要求协商，欢迎进入公司网站，了解详情，工程师（高建先生）会给您满意的答复。 【报告说明】 本报告是针对行业投资可行性研究咨询服务的专项研究报告，此报告为个性化定制服务报告，我们将根据不同类型及不同行业的项目提出的具体要求，修订报告目录，并在此目录的基础上重新完善行业数据及分析内容，为企业项目立项、上马、融资提供全程指引服务。
可行性研究报告是在制定某一建设或科研项目之前，对该项目实施的可能性、有效性、技术方案及技术政策进行具体、深入、细致的技术论证和经济评价，以求确定一个在技术上合理、经济上合算的最优方案和最佳时机而写的书面报告。可行性研究报告主要内容是要求以全面、系统的分析为主要方法，经济效益为核心，围绕影响项目的各种因素，运用大量的数据资料论证拟建项目是否可行。对整个可行性研究提出综合分析评价，指出优缺点和建议。为了结论的需要，往往还需要加上一些附件，如试验数据、论证材料、计算图表、附图等，以增强可行性报告的说服力。 可行性研究是确定建设项目前具有决定性意义的工作，是在投资决策之前，对拟建项目进行全面技术经济分析论证的科学方法，在投资管理中，可行性研究是指对拟建项目有关的自然、社会、经济、技术等进行调研、分析比较以及预测建成后的社会经济效益。在此基础上，综合论证项目建设的必要性，财务的盈利性，经济上的合理性，技术上的先进性和适应性以及建设条件的可能性和可行性，从而为投资决策提供科学依据。 投资可行性报告咨询服务分为政府审批核准用可行性研究报告和融资用可 行性研究报告。审批核准用的可行性研究报告侧重关注项目的社会经济效益和影响；融资用报告侧重关注项目在经济上是否可行。具体概括为：政府立项审批，产业扶持，银行贷款，融资投资、投资建设、境外投资、上市融资、中外合作，股份合作、组建公司、征用土地、申请高新技术企业等各类可行性报告。 报告通过对项目的市场需求、资源供应、建设规模、工艺路线、设备选型、环境影响、资金筹措、盈利能力等方面的研究调查，在行业专家研究经验的基础上对项目经济效益及社会效益进行科学预测，从而为客户提供全面的、客观的、可靠的项目投资价值评估及项目建设进程等咨询意见。 可行性研究报告大纲（具体可根据客户要求进行调整） 为客户提供国家发委甲级资质 第一章石灰石破碎项目总论 第一节石灰石破碎项目背景 一、石灰石破碎项目名称 二、石灰石破碎项目承办单位 三、石灰石破碎项目主管部门 四、石灰石破碎项目拟建地区、地点 五、承担可行性研究工作的单位和法人代表
操作规程编号：YTO-FS-PD104 石灰窑安全规程通用版 In Order T o Standardize The Management Of Daily Behavior, The Activities And T asks Are Controlled By The Determined Terms, So As T o Achieve The Effect Of Safe Production And Reduce Hidden Dangers. 标准/ 权威/ 规范/ 实用 Authoritative And Practical Standards
石灰窑安全规程通用版 使用提示：本操作规程文件可用于工作中为规范日常行为与作业运行过程的管理，通过对确定的条款对活动和任务实施控制,使活动和任务在受控状态，从而达到安全生产和减少隐患的效果。文件下载后可定制修改，请根据实际需要进行调整和使用。 一、竖窑操作工和主控室操作工安全操作规程 1、上岗前穿戴好劳动保护用品。坚守岗位，操作人员必须熟知煤气基本常识及急救知识，严格按操作规程进行操作。 2、操作台上不得放置杂物，防止损坏电器设备，要保持机房内干净整洁。 3、密切注意竖窑工作情况，发现问题及时通知各岗位人员，并请维修人员进行处理。 4、非岗位人员禁止操作设备。 5、司窑工在煤气区域必须携带CO报警仪，每小时巡检一次煤气系统，两人必须一前一后，发现异常向主控工汇报。作业过程中注意防止煤气回火爆炸。 6、当发现现场声光报警仪或便携式煤气报警仪报警浓度>160ppm时，司窑人员立即撤离现场，配带呼吸器人员到现场排除故障。 7、在竖窑区域作业，严防高空坠落和落物打击、煤气中毒、火灾及导热油灼烫。
福建鼎信镍业有限公司 5×150t/d双梁式石灰竖窑工程 操 作 及 安 全 规 程 博广热能股份有限公司 2013-6-18
目录 一、设备操作规程------------------------------------3 二、石灰窑技术操作规程------------------------------20 三、石灰窑安全规程----------------------------------33
设备操作规程 第一节：上料系统 一、准备条件： 1．维修钳工应进行的检查 （1）、各润滑点是否良好； （2）、钢丝绳有无严重磨损、断丝、断股； （3）、气动系统是否正常； （4）、紧固件有无松动。 2．设备操作工应检查的项目 （1）、报警装置灵敏可靠，限位开关性能良好； （2）、设备处于良好工作状态； （3）、料坑无杂物，料车可停到底部正确位置； （4）、设备的起动开关是否在正确位置。 二、控制说明： 1、现场控制 将现场控制柜开关打到“现场”位置，此时操作台不起作用，各设备之间不存在连锁条件，设备的起动与停止必须通过操作现场控制柜上的启停按钮。 2．操作顺序 此系统按照物料走向的逆向顺序依次启动上料设备，首先将卸料小车停在需要加料的窑前料仓位置，启动皮带机，确认侧三通分料阀是否开到位，然后依次启动振动筛、挡边皮带机、受料坑振动给料
机。 3、竖窑上料 分别操作1#～5#卷扬机及振动给料机对相应竖窑输送石灰石，主控人员根据二次仪表柜料位显示即时通知现场操作工是否上料或停止上料。 第二节：循环水系统操作规程 一、准备条件： ·检查各个单体设备性能是否良好，润滑是否良好 ·系统箱体、管道、阀门等处无跑、冒、滴、漏、液现象； ·各现场仪表灵敏可靠，压力、流量、温度显示值是否正常； ·各运动部位安全防护装置齐全； ·各紧固件无松动； ·设备操作开关位置是否正确； 二、控制说明： 1．现场控制： 将现场控制柜开关打到“现场”位置，各设备之间不存在连锁条件，设备的起动与停止必须通过现场控制柜上的启停按钮控制。 2．操作顺序 ·注水过程：依次打开1#～5#石灰窑燃烧梁回水阀门、进水阀门，注意观察回水管路上的压力显示，达到设计压力后说明梁内已充满循环水。 ·系统卸水程序
石灰窑基础知识 用来煅烧石灰石，生成生石灰（俗称白灰）的窑。 它的工艺过程为，石灰石和燃料装入石灰窑（若气体燃料经管道和燃烧器送入）预热后到850度开始分解，到1200度完成煅烧，再经冷却后，卸出窑外。即完成生石灰产品的生产。不同的窑形有不同的预热、煅烧、冷却和卸灰方式。但有几点工艺原则是相同的即：原料质量高，石灰质量好；燃料热值高，数量消耗少；石灰石粒度和煅烧时间成正比；生石灰活性度和煅烧时间，煅烧温度成反比。 石灰窑主要由窑体、上料装置、布料装置、燃烧装置、卸灰装置、电器、仪表控制装置、除尘装置等组成。不同形式的石灰窑，它的结构形式和煅烧形式有所区别，工艺流程基本相同，但设备价值有很大区别。当然使用效果肯定也是有差别的。 石灰窑产品主要用于冶金冶炼使用及工程建设用。 石灰生产工艺知识 冶金石灰及生产工艺 石灰是炼钢过程中必要的辅料，它的质量将直接影响所炼钢材的多少和好坏，所以在冶金企业中，石灰的质量是非常重要的。我国是生产和利用石灰最早的国家，秦长城和许多考古发现已证实了这个不争的事实。我国虽然是能源大国，但由于工艺落后，尤其是旧窑型和土烧石灰窑污染大、质量差、能耗高、产量低，达不到炼钢对白灰的质量要求，与世界上机械化全自动化煅烧相比，差距相当大，目前我国白灰窑70%是无任何环保措施的土窑，受地方保护得以生存，但各地区严重的各类工业污染问题已引起国家的高度重视，因此淘汰土烧白灰窑，建造我们自己的具有节能、环保、高效的现代化白灰窑既是国家环保的要求也是目前我国现在数十万家石灰生产企业势在必行的举措。下面对石灰原料、煅烧燃料、煅烧设备及工艺简单分析。 一、原料石灰石 -
石灰石破碎及输送岗位作业指导书 1 目的 规范本设备巡检，使巡检作业制度化、标准化，确保人员和设备安全，使生产运营正常。 2 适用范围 本标准适用于北川中联水泥有限公司4800t/d熟料生产线石灰石破碎及输送巡检作业，以及使用此类设备的巡检岗位。 3 职责及要求 3.1本岗位负重板喂料机B2300×10000mm、LPC1020R22-1单段锤式破碎机、石灰石输送皮带至石灰石预均化堆场的设备巡检和现场维护； 3.2负责本岗位所属设备的日常维修和保养及安全运转； 3.3负责本岗位所辖区域的环境设备卫生的清洁工作。 3.4按规定填写巡检记录，对非正常运行状态进行判断处理，不能处理的及时报告生产调度； 3.5积极参加公司、班组有关的工作会议和技术培训；根据设备运行情况，提出本岗位设备检修和改进的意见； 3.6发现危及设备及人身安全的征兆，应立即报告；情况紧急时有权采取临时措施，事后报告操作员或生产调度； 3.7完成操作员、生产调度和部门经理布置的其它任务。 4 工艺操作规程 4.1物料特性 上方给料型式：重型板式喂料机B2300×10000mm(800t/h） 适用物料：石灰石（爆破开采矿石） 矿石抗压强度：＜1600kg/cm2 破碎能力：≥800t/h
进料粒度：max.1200×1000×1000mm 出料粒度：＜70mm （筛余＜5%），max.90mm 物料容重：～1.45t/m3（破碎至＜75mm粒度后） 物料水分：max.3% 夹层土量：＜5% 4.2破碎机技术参数 设计常熟仕名 ? 制造厂常熟仕名 ? 型号、规格LPC1020R22-1单段锤式破碎机? 额定破碎能力800t/h ? 最大破碎能力t/h ? 允许进料粒度max.1200×1000×1000mm ? 出料粒度＜70 （筛余10%），max.90 mm ? 震动监测仪无 ? 适用物料石灰石 ? 壳体 ? ——型式焊接式 ——材质Q235 ——壳体重量40000kg 内部衬板 ? ——结构型式整体铸造 ——规格大小不一 ——材质高锰钢 ——衬板数量一套 ——衬板重量8000kg ——每套衬板的使用寿命见后 出料篦板 ? ——结构型式整体铸造 ——规格大小不一 ——篦缝尺寸70左右mm
石灰窑岗位操作规程 1.4.1开车准备 1.4.1.1认真检查机械、电器、钢丝绳、钢丝卡子等是否完好可靠， 1.4.1.2认真认真检查抱紧制动闸，确保磁抱闸灵敏可靠； 1.4.1.3认真检查卷扬机各紧固件情况，不得有松动现象，特别要检查联轴器螺栓的紧固及损坏情况； 1.4.1.4认真检查减速器的润滑情况，使减速器的润滑油位要保持在标准范围内； 1.4.1.5认真检查传动部位的防护罩是否完好，高空防护栏是否完好； 1.4.1.6认真检查高压分机鼓风量、检查提料车轨道是否完好； 1.4.1.7检查清水泵、旋流板塔盲板、人孔是否漏气； 1.4.1.8所有操作人员进入工作现场时，劳保穿戴必须齐全，安全帽下颌系紧。 1.4.2正常操作 1.4. 2.1操作人员在工作期间不得离开工作岗位，严禁其它人员操作运行设备，按时定量上料，保证料面高度； 1.4. 2.2注意火区的稳定位置，放料要定时定量，保证有足够的冷却带和预热带； 1.4. 2.3在提料过程中，钢丝绳不可在滚筒上反卷，钢丝
绳不可有刮、碰现象，滑轮工作要灵活； 1.4. 2.4严禁人在提料车下行走，严禁人在提料坑内做其它工作； 1.4. 2.5在窑顶上打开视孔观察料面情况及物料分布时，严防火焰窜出，观察时必须停止鼓风，侧面观察； 1.4. 2.6操作工登高作业前，必须办理高处作业许可证，并佩戴好安全帽、安全带，有监护人方可作业； 1.4. 2.7在窑顶上观察窑顶布料器的运行情况和进行清洁工作时，必须站在上风头，并且不能久留，以免引起气体中毒； 1.4. 2.8进入窑底观察卸灰情况时，必须与当班班长联系，并有监护人方可进行，窑底内不可久留，以防中毒； 1.4. 2.9根据生产需要，定时定量卸灰和投料； 1.4. 2.10经常注意检查配料枰的灵敏度和准确度； 1.4. 2.11每小时分析一次窑气成分，详细观察窑内变化情况； 1.4. 2.12每小时观察一次窑温，压力并详细记录。煅烧区温度维持在800—1000℃左右，如发现煅烧区变化，需及时处理； 1.4. 2.13随时观察窑内送风情况，不允许有较大波动； 1.4. 2.14经常观察窑内布料情况，及时纠正偏窑现象； 1.4. 2.15在在正常情况下，配煤比控制在1000：
石灰石破碎工艺设计 日期：2015年4月10日
1.设计任务及要求 1.1设计任务 根据石灰石原料综合资料，初步设计处理量为1800t/d的石灰石破碎工艺。 1.2设计要求 （1）石灰石产品要求：破碎后：20-50mm成品1500t/d（75t/h）；-20mm以下粉磨成不同目数的产品； （2）设计内容包括：石灰石原料情况的分析、石灰石破碎工艺的选择、设备选型及工艺流程图、设备布置图。 2.产品品种及用途 20-50mm粒级的产品主要用来烧石灰；-20mm粒级的产品可磨成不同目数，满足电厂等不同行业的需求。 3.石灰石原料资料分析 石灰石采用爆破工艺开采，由于放炮间距等原因导致原料粒径大小不一，且在开采及运输过程中，夹杂进入泥土及其它一些杂物。 由于以上原因及考虑工艺最优化，在石灰石破碎工艺设计过程中需考虑的主要问题是： （1）破碎过程中，因根据含泥量的变化考虑脱泥工艺； （2）原料的粒径变化比较大，因此破碎设备进料粒度的选择，需保有余量；（3）由于主要成品用来烧石灰，为了保证20-50mm粒级成品含量最大，应防止破碎工艺中出现重复破碎、过度破碎现象的出现，破碎设备应优先选择破碎比小的设备。 （4）利用除尘设备回收一部分细石灰石粉，降低扬尘量； （5）破碎、筛分、除尘设备的选择，应适当保有余量，防止原料量产生波动；（6）破碎工艺实现闭路循环。 4.几种破碎机的对比 4.1锤式破碎机 （1）主要构造及工作原理
锤式破碎机的转子由主轴、圆盘、销轴和锤子组成。锤式破碎机的电动机带动转子在破碎腔内高速旋转。物料自上部给料口给入机内，受高速运动的锤子的打击、冲击、剪切、研磨作用而粉碎。锤式破碎机适用于破碎各种脆性材料的矿物。锤式破碎机物料的抗压强度不超过100兆帕，湿度不大于15%；可作为石料破碎，石头破碎，矿山破碎，塑料粉碎，垃圾粉碎等材料的破碎设备使用。（2）优缺点 优点：破碎比大（一般为10-25，高者达50），生产能力高，产品均匀，过分现象少，单位产品能耗低。结构简单，设备质量轻，操作维护容易等。 缺点：锤头和篦条筛磨损快，检修和找平衡时间长，当破碎硬物质物料，磨损更快；破碎粘湿物料时，易堵塞篦条筛缝，为此容易造成停机（物料的含水量不应超过10%）。 4.2圆锥破碎机 （1）主要构造及工作原理 圆锥破碎机主要由机架、碗形轴承部、破碎圆锥部、支部套部、传动部、偏心套部、调整套部、弹簧部以及调整排矿口用的液压站和提供润滑油的稀油站等组成。 工作原理：在工作时由电动机的旋转通过皮带轮或联轴器圆锥破碎机传动轴和圆锥破碎机圆锥部在偏心套的迫动下绕一周固定点作旋摆运动。从而使破碎圆锥的破碎壁时而靠近又时而离开固装在调整套上的轧臼壁表面，使矿石在破碎腔内不断受到冲击，挤压和弯曲作用而实现矿石的破碎。电动机通过伞齿轮驱动偏心套转动，使破碎锥作旋摆运动。破碎锥时而靠近又时而离开固定锥，完成破碎和排料。 （2）优缺点 优点：圆锥破碎机具有破碎力大、效率高、处理量高、动作成本低、调整方便、使用经济等特点。由于零件选材与结构设计合理，故使用寿命长，而破碎产品的粒度均匀，减少了循环负荷，在中、大规格破碎机中，采用了液压清腔系统，减少了停机时间，且每种规格的破碎机腔型多，用户可根据不同的需要，选择不同的腔型。 缺点：机身较高，因此厂房的建筑费用较大；机器重量较大，所以没备投资
编号：SM-ZD-31351 石灰窑安全规程 Through the process agreement to achieve a unified action policy for different people, so as to coordinate action, reduce blindness, and make the work orderly. 编制：____________________ 审核：____________________ 批准：____________________ 本文档下载后可任意修改
石灰窑安全规程 简介：该规程资料适用于公司或组织通过合理化地制定计划，达成上下级或不同的人员 之间形成统一的行动方针，明确执行目标，工作内容，执行方式，执行进度，从而使整 体计划目标统一，行动协调，过程有条不紊。文档可直接下载或修改，使用时请详细阅 读内容。 一、竖窑操作工和主控室操作工安全操作规程 1、上岗前穿戴好劳动保护用品。坚守岗位，操作人员必须熟知煤气基本常识及急救知识，严格按操作规程进行操作。 2、操作台上不得放置杂物，防止损坏电器设备，要保持机房内干净整洁。 3、密切注意竖窑工作情况，发现问题及时通知各岗位人员，并请维修人员进行处理。 4、非岗位人员禁止操作设备。 5、司窑工在煤气区域必须携带CO报警仪，每小时巡检一次煤气系统，两人必须一前一后，发现异常向主控工汇报。作业过程中注意防止煤气回火爆炸。 6、当发现现场声光报警仪或便携式煤气报警仪报警浓度>160ppm时，司窑人员立即撤离现场，配带呼吸器人员到现场排除故障。
文件编号：RHD-QB-K1429 （操作规程范本系列） 编辑：XXXXXX 查核：XXXXXX 时间：XXXXXX 石灰窑操作及安全规程 标准版本
石灰窑操作及安全规程标准版本操作指导：该操作规程文件为日常单位或公司为保证的工作、生产能够安全稳定地有效运转而制定的，并由相关人员在办理业务或操作时必须遵循的程序或步骤。，其中条款可根据自己现实基础上调整，请仔细浏览后进行编辑与保存。 第一节：上料系统 一、准备条件： 1．维修钳工应进行的检查 （1）、各润滑点是否良好； （2）、钢丝绳有无严重磨损、断丝、断股； （3）、气动系统是否正常； （4）、紧固件有无松动。 2．设备操作工应检查的项目 （1）、报警装置灵敏可靠，限位开关性能良好； （2）、设备处于良好工作状态；
（3）、料坑无杂物，料车可停到底部正确位置； （4）、设备的起动开关是否在正确位置。 二、控制说明： 1、现场控制 将现场控制柜开关打到"现场"位置，此时操作台不起作用，各设备之间不存在连锁条件，设备的起动与停止必须通过操作现场控制柜上的启停按钮。 2．操作顺序 此系统按照物料走向的逆向顺序依次启动上料设备，首先将卸料小车停在需要加料的窑前料仓位置，启动皮带机，确认侧三通分料阀是否开到位，然后依次启动振动筛、挡边皮带机、受料坑振动给料机。 3、竖窑上料 分别操作1#～5#卷扬机及振动给料机对相应竖
窑输送石灰石，主控人员根据二次仪表柜料位显示即时通知现场操作工是否上料或停止上料。 第二节：循环水系统操作规程 一、准备条件： ·检查各个单体设备性能是否良好，润滑是否良好 ·系统箱体、管道、阀门等处无跑、冒、滴、漏、液现象； ·各现场仪表灵敏可靠，压力、流量、温度显示值是否正常； ·各运动部位安全防护装置齐全； ·各紧固件无松动； ·设备操作开关位置是否正确； 二、控制说明： 1．现场控制：
