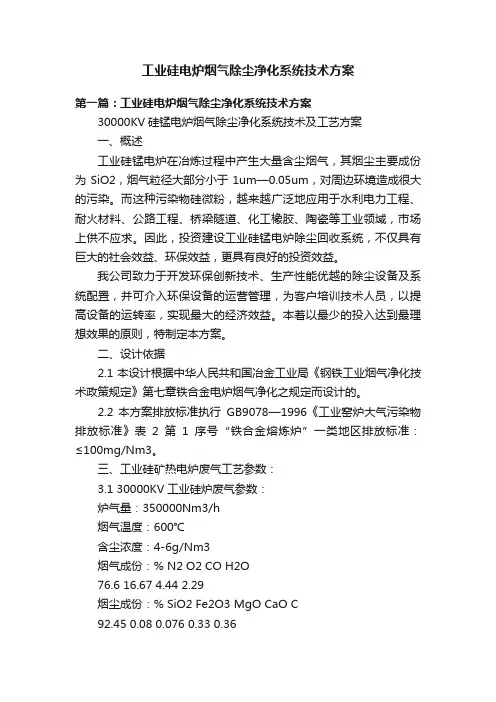

30000KV硅锰电炉烟气除尘净化系统技术及工艺方案
一、概述
工业硅锰电炉在冶炼过程中产生大量含尘烟气，其烟尘主要成份为SiO2，烟气粒径大部分小于1um—0.05um，对周边环境造成很大的污染。而这种污染物硅微粉，越来越广泛地应用于水利电力工程、耐火材料、公路工程、桥梁隧道、化工橡胶、陶瓷等工业领域，市场上供不应求。因此，投资建设工业硅锰电炉除尘回收系统，不仅具有巨大的社会效益、环保效益，更具有良好的投资效益。
我公司致力于开发环保创新技术、生产性能优越的除尘设备及系统配置，并可介入环保设备的运营管理，为客户培训技术人员，以提高设备的运转率，实现最大的经济效益。本着以最少的投入达到最理想效果的原则，特制定本方案。
二、设计依据
2.1 本设计根据中华人民共和国冶金工业局《钢铁工业烟气净化技术政策规定》第七章铁合金电炉烟气净化之规定而设计的。
2.2 本方案排放标准执行GB9078—1996《工业窑炉大气污染物排放标准》表2第1序号“铁合金熔炼炉”一类地区排放标准：≤100mg/Nm3。
三、工业硅矿热电炉废气工艺参数：
3.1 30000KV工业硅炉废气参数：
炉气量：350000Nm3/h
烟气温度：600℃
含尘浓度：4-6g/Nm3
烟气成份：% N2 O2 CO H2O
76.6 16.67 4.44 2.29
烟尘成份：% SiO2 Fe2O3 MgO CaO C
92.45 0.08 0.076 0.33 0.36
烟尘粒度：um ＞1 1~0.04 0.04~0.01
% 10 30 60
烟尘堆比重：0.2t/m3
3.2废气特征及废气主要工艺参数的确定
每生产1t工业硅大约生成1700~2300m3炉气(标态)，相比硅铁电炉, 工业硅锰电炉的炉气量要大30%左右,其烟气主要成份CO，含量约60~80%，其次是N2和H2O，发热值约10000~12000KJ/m3（标态），冶炼时炉气穿过料层进入烟罩，与空气接触的CO燃烧后生成烟气，烟气量的大小及温度的高低与混入空气量的大小有直接关系。
根据上述废气特征，需对工业硅矿热电炉设置适应其废气特征的除尘系统，除尘系统可分为余热回收型和非热能回收型，考虑到余热回收型投资太高，其投资的性价比也不经济，但可以采集热能进行其它的利用，如烘干物料或生产生活热水。因此，本方案对工业硅锰电炉的除尘系统工程按非热能回收型考虑，选型参数为：
温度：100—200℃（前置U型冷却器，并附设混风阀）
根据计算，工况烟气量：450000m3/h
四、除尘非热能回收系统工艺流程根据上述废气特点，结合国内相同炉型除尘系统业已成功的范例，本方案认为：除尘系统可使用目前国内最先进的除尘技术，
即采用新型长袋离线脉冲袋式除尘器。该系统具有钢耗量少，自动化程度高，维护管理方便，其工艺流程是：
本系统的特点是：
4.1工艺流程简单实用。
4.2为保证温度不超过过滤袋使用温度（瞬时230℃），设置事故阀、系统阀、混风温控阀及U形冷却器，将温度降至200℃以下，但温度控制不得低于100℃。低于100℃会引起结露，粘连滤袋。
4.3本系统为全系统PLC程序控制，可根据工业硅矿热电炉烟气变化，确定整个系统的运行参数，确保除尘系统安全可靠的运行。
4.4风机作为除尘系统的关键设备，应具有耐磨和抗风叶不平衡功能装置。
4.5风管流速：18m/s，主要管径为Ф2980mm。
4.6袋式除尘器过滤风速取0.75~1.0m/min。滤袋材质为诺氟美斯高温滤布，耐温200℃，瞬间230℃。
4.7除尘器设置定时喷吹装置，除尘器运行中，周期性进行反吹，清灰机构将自动（或手动）启动工作，对布袋滤室进行反吹清灰，清灰时间可任意调整。
4.8除尘器下部设置星型卸灰阀，同时设置螺旋输送机二台
4.9集中出灰，包装外运。
4.10在电炉烟囱上设置的事故放散阀，若烟气净化系统发生故障停止运行时，烟气经烟囱放散排出，系统阀关闭，电炉继续生产。
4.11选用负压长袋离线脉冲袋式除尘器的负压除尘器的技术特点
①整体结构形式独特，过滤室内部空间宽敞。气流在除尘器内处于最优化的运行排放状态。
②提升阀、清灰阀设计形式独特，密封性好，切换准确，免维护。（一般盘式三通阀密封靠耐热橡胶密封圈，
存在易老化，维修工作量大，影响除尘器正常运行等问题）。
③下部单室进气管设计独具优势，能充分减少气流对滤袋的冲击，延长滤袋使用寿命。
④独特的出风设计，使净化气体排放时充分利用热气流原理，气流顺畅，不受外部气流影响，有效降低设备阻力。
五、主要设备选型及技术参数
5.1可调式预处理器（2台）
工业硅电炉冶炼烟气经过除尘后粉尘具有经济回收价值，冶炼工艺、原料配比确定后、硅粉中杂质、粗颗粒的分离，炉子刺火时的火花捕集，均靠离心可调式离心预除尘器来完成。本方案采用可调式离心预处理器，其设备具有很好的除去大颗粒粉尘的性能，能达到预除尘器效果。
型号规格：2×∮4600 设备重量：2×24000kg
5.2 2300m2U型冷却器：八组组合，四组设置四个电动蝶阀，控制其冷却面积，达到控制温度的目的。
重量：2×95980kg
5.2 风机（2台）：Y6-51-28D 流量：450000m3/h 全压：5400Pa 功率：1250Kw 10kv 转速: 730r/min
5.3 LCDM-9100大型长袋离线脉冲袋式除尘器（1台）
型号：LCDM-9100 处理风量：430000-478000m3/h 过滤面积：9100m2
过滤风速：0.8~1.0m/min 滤袋室数：2×10室=20室滤袋数量：20×154=3080条
滤袋尺寸：Ф160×5900 mm 滤袋材质：诺氟美斯高温滤部7布使用温度：≤200℃入口浓度：＜6g/m3
除尘效率：99.95% 设备重量：273000kg
5.7 管道流速取18m/s，管道直径Ф2980mm，长度按现场测量计算
5.8 螺旋输送系统GX300。长度2×25m
5.9 按现场确定支架,管道膨胀节的数量。
5.10 2.5~3.5m3/min的压缩空气气源机组及相应气路元件,如油雾器、油水分离器、干燥器。
5.11 照明系统一套
六、除尘系统设备投资30000KVA工业硅电炉正压式烟气净化系统设备报价:
人民币:壹仟叁佰贰拾捌万元(13280000元)
七、投资效益(按国内资料计算)
7.1 30000KVA硅铁矿热电炉烟气量为；450000Nm3/h
烟尘在烟气中的含量: 4g/ m3
30000KVA硅微粉回收量为:
450000Nm3/h×4 g/m 3×10-3×0.995×24h =42984kg/天
每年生产硅微粉总产量为(以生产330天计)
42984kg/天×330天＝14184.72t
7.2 硅微粉市值
14184.72t×1800元/t=2553.25万元(含税价)
7.3 硅微粉生产成本1398.97元/t×14184.72t =1984.40万元
其中电费=1250kW×330×24小时×1.2(线损)×0.55元/kw.h=653.4万
元1398.97元/t×14184.72t
=1984.40万元
包装费=200元/t×14184.72=283.69万元
换袋费=1300×550元/条=71.5万元
人工工资=13人(每班3人、一名班长、按三班四运转)×1600元/人(平均人工资)×12月=24.96万元
7.4 年利润2553.25－1984.40=568.85万元
7.5 投资回报年限 1328÷568.85万元=2.33(年)
可见,上述计算结果表明,投资工业硅炉除尘系统，具有良好的经济效益，同时，更具有巨大的“保护环境、造福于子孙后代”社会效益。
八、服务承诺
本公司是一个具有独立法人地位的有限责任公司、具有较强的加工能力，对待客户有着全新的信念：合作——意味着服务。如果我们双方在技术上共同交流，达成共识，从而建立合作关系后，我们慎重承诺：8.1提供的技术是切实可靠的、先进的；并保证硅微粉92%,活性C低于3%硬指标水平。8.2保证工期. 8.3提供的产品严格执行国家相关标准；8.4商务合同完成后，提供有关技术资料,培训操作人员；8.5提供质量可靠的易损件,免除客户后顾之忧；九、商务条件
9.1本方案经认可后，可进行商务谈判，并进行商务考察，双方应本着各取所需原则，以技术、质量、付款方式、项目实施等诸多具体事项，进行友好协商，并取得一致。
9.2双方在条件成熟的情况下，签订正式的商务合同。
9.3双方法人资格是平等的，其商务条件，须符合双方要求，明确双方的责任、权益和义务。
十、本方案技术可行，客户可就近考察除尘器用户。
十一、方案说明
本方案按照非余热回收型设计。若采用余热回收型时，可以去掉U型冷却器，加装余热蒸汽锅炉。产生的低压蒸汽用于发电。
根据计算：
总输入视在功率为30000KVA
有功功率为30000KVA×0.8=24000kw
硅电炉废烟气所占的热能占总能量的40%～50%左右,按照有效回收60%计算,可以回收的热量为:
24000kw×45%×60%=6480kw
此能量为可以用来发电的有效能量,低压蒸汽余热发电的效率为20%左右,因此实际可以发出的有用电功率约为:
6480kw×20%=1296kw
按照24小时计算,日发电量为:1296kw×24h=31104kwh

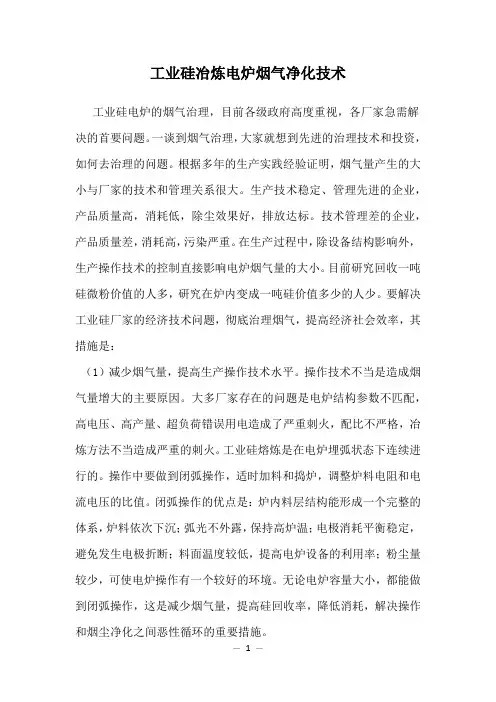

工业硅电炉烟气净化技术 工业硅电炉的烟气治理，目前各级政府高度重视，各厂家急需解决的首要问题。一谈到烟气治理，大家就想到先进的治理技术和投资，如何去治理的问题。根据多年的生产实践经验证明，烟气量产生的大小与厂家的技术和管理关系很大。生产技术稳定、管理先进的企业，产品质量高，消耗低，除尘效果好，排放达标。技术管理差的企业，产品质量差，消耗高，污染严重。在生产过程中，除设备结构影响外，生产操作技术的控制直接影响电炉烟气量的大小。目前研究回收一吨硅微粉价值的人多，研究在炉内变成一吨硅价值多少的人少。要解决工业硅厂家的经济技术问题，彻底治理烟气，提高经济社会效率，其措施是： (1)减少烟气量，提高生产操作技术水平。 操作技术不当是造成烟气量增大的主要原因。大多厂家存在的问题是电炉结构参数不匹配，高电压、高产量、超负荷错误用电造成了严重刺火，配比不严格，冶炼方法不当造成严重的刺火。工业硅熔炼是在电炉埋弧状态下连续进行的。操作中要做到闭弧操作，适时加料和捣炉，调整炉料电阻和电流电压的比值。闭弧操作的优点是：炉内料层结构能形成一个完整的体系，炉料依次下沉;弧光不外露，保持高炉温;电极消耗平衡稳定，避免发生电极折断;料面温度较低，提高电炉设备的利用率;粉尘量较少，可使电炉操作有一个较好的环境。无论电炉容量大小，都能做到闭弧操作，这是减少烟气量，提高硅回收率，降低消耗，解决操作和烟尘净化之间恶性循环的重要措施。 (2)烟气净化设备的选择。 熔炼一吨工业硅约产生2000-2600M3的烟气，经炉口燃烧后混入大量冷空气，硅微粉在空气中停留时间长，不易沉降，比电阻大，硅粉带油性，粘度随温度的增高而增大。因此，要净化收集硅微粉，就要必须对烟气进行二次燃烧降温和预除尘等一系列处理。6300KVA电炉的二次燃烧室选择25-30M3;预除尘器采用二级旋风除尘器;热交换器采用循环给水控制;风机功率选用180-250KVA;除尘器采用正压大布袋除尘器，设备根据实际情况，大多采用非标准件。 (3)净化原理。 采用火花捕集装置进行充分燃烧，将未燃尽带有火花的炭粒收集下来，消除了火花烧坏
