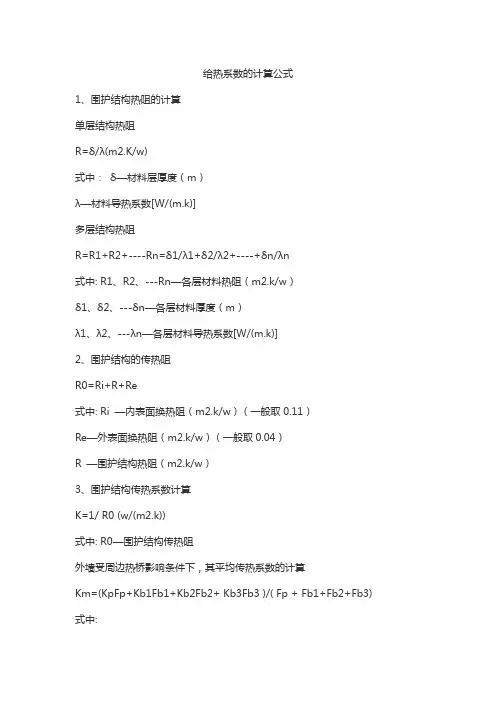

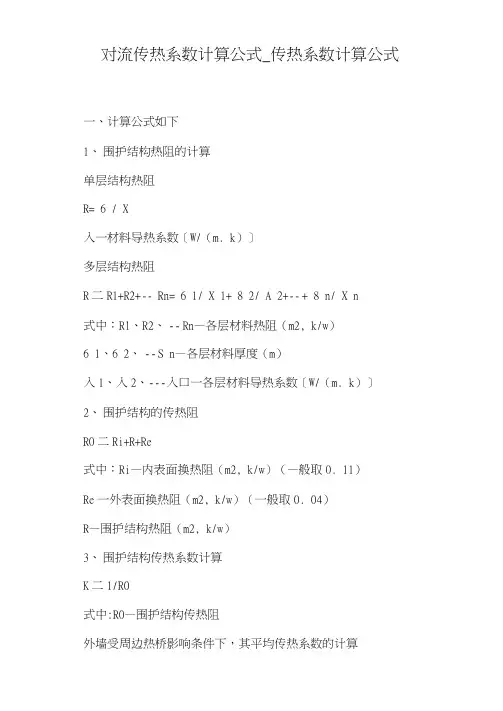

传热系数计算公式
1、围护结构热阻的计算
单层结构热阻
R=δ/λ
式中：δ材料层厚度（m）
λ材料导热系数[W/(m.k)]
多层结构热阻
R=R1+R2+----Rn=δ1/λ1+δ2/λ2+----+δn/λn
式中: R1、R2、---Rn各层材料热阻（m2.k/w）
δ1、δ2、---δn各层材料厚度（m）
λ1、λ2、---λn各层材料导热系数[W/(m.k)]
2、围护结构的传热阻
R0=Ri+R+Re
式中: Ri 内表面换热阻（m2.k/w）（一般取0.11）
Re外表面换热阻（m2.k/w）（一般取0.04）
R 围护结构热阻（m2.k/w）

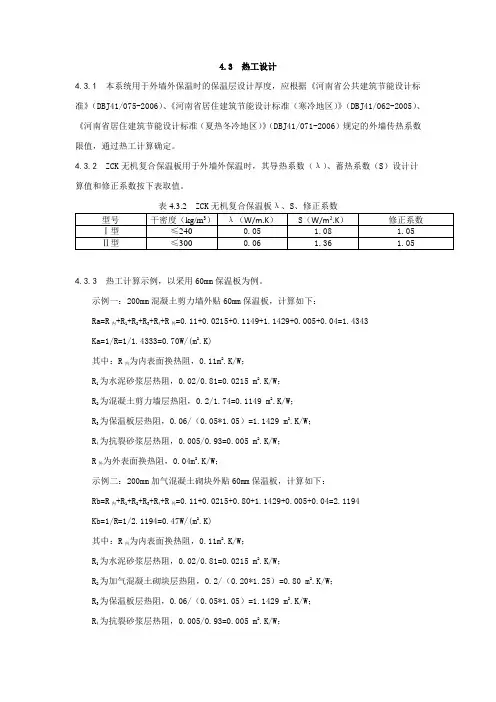

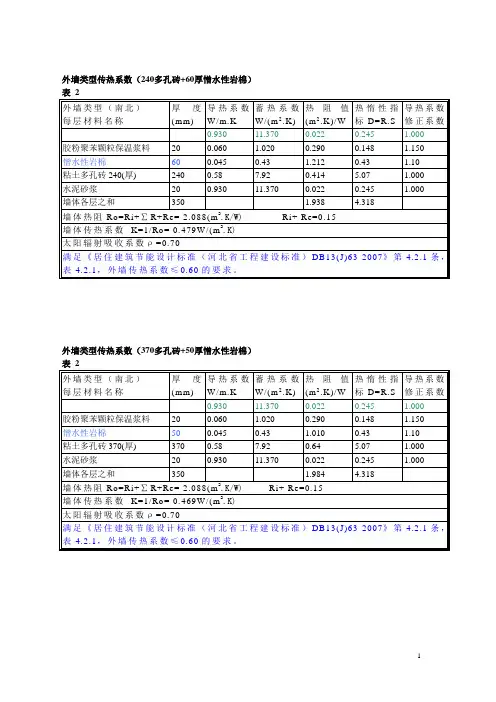

3、围护结构传热系数计算
K=1/ R0
式中: R0围护结构传热阻

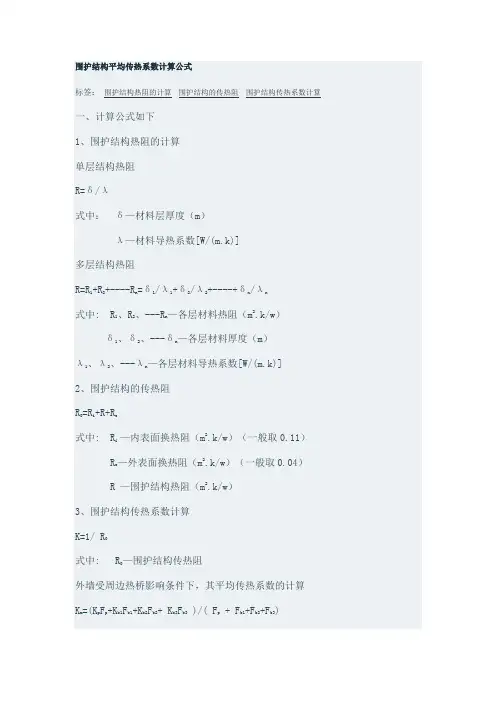

外墙受周边热桥影响条件下，其平均传热系数的计算
Km=(KpFp+Kb1Fb1+Kb2Fb2+ Kb3Fb3 )/( Fp + Fb1+Fb2+Fb3) 式中:
Km外墙的平均传热系数[W/（m2.k）]
Kp外墙主体部位传热系数[W/（m2.k）]
Kb1、Kb2、Kb3外墙周边热桥部位的传热系数[W/（m2.k）]
Fp外墙主体部位的面积
Fb1、Fb2、Fb3外墙周边热桥部位的面积
第四章循环流化床锅炉炉内传热计算 循环流化床锅炉炉膛中的传热是一个复杂的过程，传热系数的计算精度直接影响了受热面设计时的布置数量，从而影响锅炉的实际出力、蒸汽参数和燃烧温度。正确计算燃烧室受热面传热系数是循环流化床锅炉设计的关键之一，也是区别于煤粉炉的重要方面。 随着循环流化床燃烧技术的日益成熟，有关循环流化床锅炉的炉膛传热计算思想和方法的研究也在迅速发展。许多著名的循环流化床制造公司和研究部门在此方面也做了大量的工作，有的已经形成商业化产品使用的设计导则。 但由于技术保密的原因，目前国内外还没有公开的可以用于工程使用的循环流化床锅炉炉膛传热计算方法，因此对它的研究具有重要的学术价值和实践意义。 清华大学对CFB锅炉炉膛传热作了深入的研究，长江动力公司、华中理工大学、浙江大学等单位也对CFB锅炉炉膛中的传热过程进行了有益的探索。根据已公开发表的文献报导，考虑工程上的方便和可行，本章根椐清华大学提出的方法，进一步分析整理，作为我们研究的基础。为了了解CFB锅炉传热计算发展过程，也参看了巴苏的传热理论和计算方法，浙江大学和华中理工大学的传热计算与巴苏的相近似。 4.1 清华的传热理论及计算方法 4.1.1 循环流化床传热分析 CFB锅炉与煤粉锅炉的显著不同是CFB锅炉中的物料(包括煤灰、脱硫添加剂等)浓度C p 大大高于煤粉炉，而且炉内各处的浓度也不一样，它对炉内传热起着重要作用。为此首先需要计算出炉膛出口处的物料浓度C p，此处浓度可由外循环倍率求出。而炉膛不同高度的物料浓度则由内循环流率决定，它沿炉膛高度是逐渐变化的，底部高、上部低。近壁区贴壁下降流的温度比中心区温度低的趋势，使边壁下降流减少了辐射换热系数；水平截面方向上的横向搅混形成良好的近壁区物料与中心区物料的质交换，同时近壁区与中心区的对流和辐射的热交换使截面方向的温度趋于一致，综合作用的结果近壁区物料向壁面的辐射加强，总辐射换热系数明显提高。在计算水冷壁、双面水冷壁、屏式过热器和屏式再热器时需采用不同的计算式。物料浓度C p对辐射传热和对流传热都有显著影响。燃烧室的平均温度是床对受热面换热系数的另一个重要影响因素。床温的升高增加了烟气辐射换热并提高烟气的导热系数。虽然粒径的减小会提高颗粒对受热面的对流换热系数，在循环流化床锅炉条件下，燃烧室内部的物料颗粒粒径变化较小，在较小范围内的粒径变化时换热系数的变化不大，在进行满负荷传热计算时可以忽略，但在低负荷传热计算时，应该考虑小的颗粒有提高传热系数的能力。 炉内受热面的结构尺寸，如鳍片的净宽度、厚度等，对平均换热系数的影响也是非常明显的。鳍片宽度对物料颗粒的团聚产生影响；另一方面，宽度与扩展受热面的利用系数有关。根
建筑物围护结构传热系数的检测 一适用范围 适用于严寒和寒冷地区设置集中采暖的居住建筑及节能技术措施的节能效果检验。 二引用标准 JGJ 132-2001 《采暖居住建筑节能检验标准》 三仪器设备 建筑热工温度热流巡回检测仪 四检测条件 检测期间室内平均温度应保持基本稳定，热流计不得受阳光直射，围护结构被测区域的外表面宜避免雨雪侵袭和阳光直射，检测持续时间不应少于96h。 五建筑物围护结构主体部位的传热系数应符合设计要求。 六试验步骤 1 测点位置的确定 测量主体部位的传热系数时，测点位置不应靠近热桥，裂缝和有空气渗漏的部位，不应受加热、制冷装置和风扇的直接影响。
2 热流计和温度传感器的安装 ① 热流计应直接安装在被测围护结构的内表面上，且应与表面完全接触。 ② 温度传感器应在被测围护结构两侧表面安装。内表面温度传感器应靠近热流计安装，外表面温度传感器宜在与热流计相对应的的位置安装。温度传感器连同0.1m 长引线应与被测表面紧密接触，传感器表面的辐射系数应与被测表面基本相同。 3 记录数据 检测期间，应逐时记录热流密度和内、外表面温度。可记录多次采样数据的平均值，采样间隔宜短于传感器最小时间常数的二分之一。 七 数据处理 1 数据分析可采用算术平均法 采用算术平均法进行数据分析时，应按下式计算围护结构的热阻，并符合下列规定。 ∑ ∑ ===n j 1 j n 1 j Ej Ij q ) -(R θθ
式中：R——围护结构的热阻（m2·K/W）； θIj——围护结构内表面温度的第j次测量值； θEj——围护结构外表面温度的第j次测量值； q j——热流密度的第j次测量值； ①对于轻型围护结构（单位面积比热容小于20KJ/（M2·K）），宜使用夜间采集的数据（日落后1h至日出）计算围护结构的热阻。当经过连续四个夜间测量之后，相邻两测量的计算结果相差不大于5%时，方可结束测量； ②对于重型围护结构（单位面积比热容大于等于20KJ/（m2·K）），应使用全天数据（24h的整数倍）计算围护结构的热阻，且只有在下列条件得到满足时方可结束测量。 a 末次R计算值与24h之前的R计算值相差不大于5%。 b 检测期间内第一个INT（2×DT/3）天内与最后一个同样长的天数内的R计算值相差不大于5%。 注：DT为检测持续天数，INT表示取整数部分。 2. 围护结构的传热系数计算： 按下式计算： K=1/（Ri+R+Re）
建筑围护结构传热系数现场检测方法 研究总结。 1. 引言 随着能源和环境形势日益严峻，建筑节能将是我国的一项长期国策。传热系数是建筑热工节能设计中的重要参数。建筑构件（如门、窗等）的传热系数，可在实验室条件下对其进行测试。而建筑围护结构是在建造过程中形成的，其传热系数需要现场检测才能确定。通过检测建筑的实际传热性能，来判定建筑保温隔热系统的产品、技术是否符合节能设计要求，以此来鉴定新系统的产品、技术的优缺点等，同时对分析建筑物实际运行中的能耗状况和施工过程的偏差也起着非常重要的作用。本文对传热系数现场检测方法进行综述，注重对热流计法研究总结。 2. 围护结构传热系数现场检测方法 目前对围护结构的传热系数现场检测的方法主要有四种，即热流计法、热箱法、控温箱热流计法和常功率平面热源法。 2.1热流计法。 （1）热流计法原理[1]。 热流计法是利用温差和热流量之间的对应关系进行传热系数的测
定。通常的做法是用热流计、热电偶在现场检测出被测围护结构的热流密度以及内、外表面温度，通过数据处理计算得出建筑物围护结构各部分的传热系数（如图1）。计算公式如下： （2）热流计法特点。 热流计法的核心是测量通过被测对象的热流，并假定传热为一维。否则，热流有分量，计算出的被测物的热阻偏小，传热系数就偏大。该方法是国家检测标准首选的方法，在国际上也是公认的方法，但是这种方法用在现场测试有严重的局限性。因为使用该方法的前提条件是必须在采暖期才能进行测试，我国的现实情况是有些地区基本不采暖、采暖地区的有些工程又在非采暖期竣工等，这样就限制了它的使用。在计算时所用到的内外墙表面换热系数受环境（温度、风速、辐射等）的影响显著。 如文献[2]对实验用房进行了不同风速的情况下，外墙表面换热系数A 的研究，结果表明外环境（风速）对外墙表面换热系数的影响很大（如表1）。文献[3][4]就其它环境（如雨水和太阳辐射等）条件对围护结构传热系数的影响也作了研究和分析，结果表明也有较大的影响。 （3）双面热流计法。 它是改进的热流计法，一般的热流计法是在墙体内表面（环境相对
导热系数、传热系数、热阻值概念及热工计算方法 导热系数λ[W/(m.k)]： 导热系数是指在稳定传热条件下，1m厚的材料，两侧表面的温差为1度(K,℃),在1小时内，通过1平方米面积传递的热量，单位为瓦/米?度(W/m?K,此处的K可用℃代替)。导热系数可通过保温材料的检测报告中获得或通过热阻计算。 传热系数K [W/(㎡?K)]： 传热系数以往称总传热系数。国家现行标准规范统一定名为传热系数。传热系数K值，是指在稳定传热条件下，围护结构两侧空气温差为1度(K，℃)，1小时内通过1平方米面积传递的热量，单位是瓦/平方米?度(W/㎡?K，此处K可用℃代替)。传热系数可通过保温材料的检测报告中获得。 热阻值R(m.k/w)： 热阻指的是当有热量在物体上传输时，在物体两端温度差与热源的功率之间的比值。单位为开尔文每瓦特（K/W）或摄氏度每瓦特（℃/W）。 传热阻： 传热阻以往称总热阻，现统一定名为传热阻。传热阻R0是传热系数K的倒数，即R0=1/K，单位是平方米*度/瓦（㎡*K/W）围护结构的传热系数K值愈小，或传热阻R0值愈大，保温性能愈好。 （节能）热工计算： 1、围护结构热阻的计算 单层结构热阻：R=δ/λ 式中：δ—材料层厚度(m)；λ—材料导热系数[W/(m.k)] 多层结构热阻： R=R1+R2+----Rn=δ1/λ1+δ2/λ2+----+δn/λn 式中: R1、R2、---Rn—各层材料热阻(m.k/w) δ1、δ2、---δn—各层材料厚度(m) λ1、λ2、---λn—各层材料导热系数[W/(m.k)] 2、围护结构的传热阻 R0=Ri+R+Re 式中: Ri —内表面换热阻(m.k/w)(一般取0.11) Re —外表面换热阻(m.k/w)(一般取0.04) R —围护结构热阻(m.k/w) 3、围护结构传热系数计算 K=1/ R0 式中: R0—围护结构传热阻 外墙受周边热桥影响条件下，其平均传热系数的计算 Km=(KpFp+Kb1Fb1+Kb2Fb2+ Kb3Fb3 )/( Fp + Fb1+Fb2+Fb3) 式中:Km—外墙的平均传热系数[W/(m.k)] Kp—外墙主体部位传热系数[W/(m.k)]
建筑物围护结构传热系数现场检测技术 范宏武，邢大庆，王吉霖，李德荣，曹亮，曹毅然 上海市建筑科学研究院 为改善居住建筑室内热环境质量，提高人民居住水平，提高采暖、空调能源利用效率，贯彻执行国家可持续发展战略，2001 年《夏热冬冷地区居住建筑节能设计标准》颁布实施[1]。该标准在提出节能50% 的同时，对建筑物围护结构的热工性能也进行了相应规定。虽然《节能标准》在设计阶段保证了建筑物围护结构的热工性能达到目标要求，但并不能保证建筑物 建造完后也能达到节能要求，因为建筑的施工质量同样非常关键。因此，判定建筑物围护结构热工性能是否达到标准要求，仅靠资料并不能给出结论，需要现场实测。 但我国建筑节能工作起步较晚，至今尚无一套完善、先进、适合我国国情的建筑节能现场检测技术，在某种程度上限制了建筑节能工作的规范发展。这使得建筑节能现场检测技术的研究开发就显得尤为迫切和重要。 围护结构传热系数是表征围护结构传热量大小的一个物理量，是围护结构保温性能的评价指标，也是隔热性能的指标之一[2]，因此本文主要针对围护结构传热系数的现场检测技术进行分析与探讨。 1 现有围护结构传热系数现场检测方法 1.1 热流计法[3] 热流计是建筑能耗测定中常用仪表，该方法采用热流计及温度传感器测量通过构件的热流值和表面温度，通过计算得出其热阻和传热系数。其检测基本原理为：在被测部位布置热流计，在热流计周围的内外表面布置热电偶，通过导线把所测试的各部分连接起来，将测试信号直接输入微机，通过计算机数据处理，可打印出热流值及温度读数。当传热过程稳定后，开始计量。为使测试结果准确，测试时应在连续采暖（人为制造室内外温差亦可）稳定至少7d 的房间中进行。 般来讲，室内外温差愈大（要求必须大于20C）,其测量误差相对愈小，所得结果亦较为精 确，其缺点是受季节限制。该方法是目前国内外常用的现场测试方法，国际标准和美国ASTM 标准都对热流计法作了较为详细的规定。
精心整理附表外窗（包括透明幕墙、屋顶透明部分）的传热系数 玻璃 间隔层 （mm） 间隔层 气体 玻璃传热系数K b W/（m2·K） 窗框K c 中空玻璃6 空气 3.00 塑料 2.58~2.79 铝合金 3.69~4.38 PA隔热铝合金 3.18~3.33 12 2.60 塑料 2.34~2.47 铝合金 3.38~4.13 PA隔热铝合金 2.70~3.09 辐射率≤0.25 Low-E中空玻璃（在线）6 空气 2.80 塑料 2.44~2.63 铝合金 3.47~4.17 PA隔热铝合金 2.97~3.16 9 2.20 塑料 2.09~2.13 铝合金 2.99~3.81 PA隔热铝合金 2.51~2.79 12 1.90 塑料 1.90 铝合金 2.76~3.63 PA隔热铝合金 2.26~2.62 6 氩气 2.40 塑料 2.26~2.30 铝合金 3.17~3.91 PA隔热铝合金 2.66~2.93 9 1.80 塑料 1.82~1.84 铝合金 2.68~3.56 PA隔热铝合金 2.18~2.56 12 1.70 塑料 1.73~1.79 铝合金 2.60~3.50 PA隔热铝合金 2.11~2.50 辐射率≤0.15 Low-E中空玻璃（离线）12 空气 1.80 塑料 1.82~1.84 铝合金 2.68~3.56 PA隔热铝合金 2.18~2.56 氩气 1.50 塑料 1.58~1.67 铝合金 2.45~3.38 PA隔热铝合金 1.94~2.39 双银Low-E 中空玻璃12 空气 1.70 塑料 1.73~1.79 铝合金 2.60~3.50 PA隔热铝合金 2.11~2.50 氩气 1.40 塑料 1.50~1.60 铝合金 2.37~3.32 PA隔热铝合金 1.86~2.32 注：1K b—窗玻璃的传热系数，K c—窗的传热系数； 2表玻璃性能数据取自有关研究报告及厂家的产品样本，窗框对窗传热系数的影响是根据窗框比及窗框和玻璃的计算传热系数通过计算得出的，供参考； 3多层中空玻璃、其他玻璃品种及呼吸透明幕墙（双层皮玻璃幕墙）的性能可参考其他有关资料。 附表各种玻璃的遮阳系数 玻璃玻璃 颜色 可见光（%）太阳能（%）玻璃遮 阳系数 SC 透射反射透射反射 中空玻璃 间隔层6mm无色79 14 63 12 0.81 间隔层12mm无色75 14 58 11 0.77 着色中空玻璃蓝色66 12 47 8.4 0.65 绿色65 12 48 8.5 0.66 茶色46 10 46 8.6 0.64 灰色39 8 38 8 0.54 热反射中空玻璃反 射 颜 色 深绿色无色8 16 12 11 0.26 绿色 绿色45 9 26 6 0.42 蓝绿40 9 24 6 0.40 蓝绿色蓝绿49 26 31 14 0.46 灰绿色 绿色46 17 28 9 0.44 蓝绿40 19 28 11 0.44 现代绿色绿色48 26 28 13 0.44 蓝色无色41 17 33 13 0.48
建筑物围护结构传热系数的检测 一适用围 适用于严寒和寒冷地区设置集中采暖的居住建筑及节能技术措施的节能效果检验。 二引用标准 JGJ 132-2001 《采暖居住建筑节能检验标准》 三仪器设备 建筑热工温度热流巡回检测仪 四检测条件 检测期间室平均温度应保持基本稳定，热流计不得受直射，围护结构被测区域的外表面宜避免雨雪侵袭和直射，检测持续时间不应少于96h。 五建筑物围护结构主体部位的传热系数应符合设计要求。 六试验步骤 1 测点位置的确定 测量主体部位的传热系数时，测点位置不应靠近热桥，裂缝和有空气渗漏的部位，不应受加热、制冷装置和风扇的直接影响。
2 热流计和温度传感器的安装 ① 热流计应直接安装在被测围护结构的表面上，且应与表面完 全接触。 ② 温度传感器应在被测围护结构两侧表面安装。表面温度传感 器应靠近热流计安装，外表面温度传感器宜在与热流计相对应的的位置安装。温度传感器连同0.1m 长引线应与被测表面紧密接触，传感器表面的辐射系数应与被测表面基本相同。 3 记录数据 检测期间，应逐时记录热流密度和、外表面温度。可记录多次采 样数据的平均值，采样间隔宜短于传感器最小时间常数的二分之一。 七 数据处理 1 数据分析可采用算术平均法 采用算术平均法进行数据分析时，应按下式计算围护结构的热阻，并符合下列规定。 ∑ ∑ ===n j 1j n 1 j Ej Ij q ) -(R θθ
式中： R——围护结构的热阻（m2·K/W）； θIj——围护结构表面温度的第j次测量值； θEj——围护结构外表面温度的第j次测量值； q j——热流密度的第j次测量值； ①对于轻型围护结构（单位面积比热容小于20KJ/（M2·K）），宜使用夜间采集的数据（日落后1h至日出）计算围护结构的热阻。当经过连续四个夜间测量之后，相邻两测量的计算结果相差不大于5%时，方可结束测量； ②对于重型围护结构（单位面积比热容大于等于20KJ/（m2·K）），应使用全天数据（24h的整数倍）计算围护结构的热阻，且只有在下列条件得到满足时方可结束测量。 a 末次R计算值与24h之前的R计算值相差不大于5%。 b 检测期间第一个INT（2×DT/3）天与最后一个同样长的天数的R 计算值相差不大于5%。 注：DT为检测持续天数，INT表示取整数部分。 2. 围护结构的传热系数计算： 按下式计算： K=1/（Ri+R+Re）
1管道总传热系数 管道总传热系数是热油管道设计和运行管理中的重要参数。在热油管道稳态运行方案的工艺计算中，温降和压降的计算至关重要，而管道总传热系数是影响温降计算的关键因素，同时它也通过温降影响压降的计算结果。1.1 利用管道周围埋设介质热物性计算K 值管道总传热系数K 指油流与周围介质温差为1℃时，单位时间内通过管道单位传热表面所传递的热量，它表示油流至周围介质散热的强弱。当考虑结蜡 层的热阻对管道散热的影响时，根据热量平衡方程可得如下计算表达式： （1-1）1112ln 111ln 22i i n e n w i L L D D D KD D D D ααλλ-+???? ?????=+++????????∑式中：——总传热系数，W /(m 2·℃)；K ——计算直径，m ；（对于保温管路取保温层内外径的平均值，对于e D 无保温埋地管路可取沥青层外径）；——管道内直径，m ；n D ——管道最外层直径，m ；w D ——油流与管内壁放热系数，W/(m 2·℃)；1α ——管外壁与周围介质的放热系数，W/(m 2·℃)；2α ——第层相应的导热系数，W/(m·℃)；i λi ，——管道第层的内外直径，m ，其中；i D 1i D +i 1,2,3...i n =——结蜡后的管内径，m 。L D 为计算总传热系数，需分别计算内部放热系数、自管壁至管道最外径K 1α的导热热阻、管道外壁或最大外围至周围环境的放热系数。 2α（1）内部放热系数的确定1α放热强度决定于原油的物理性质及流动状态，可用与放热准数、自然1αu N 对流准数和流体物理性质准数间的数学关系式来表示[47]。r G r P 在层流状态（Re<2000），当时：500Pr
