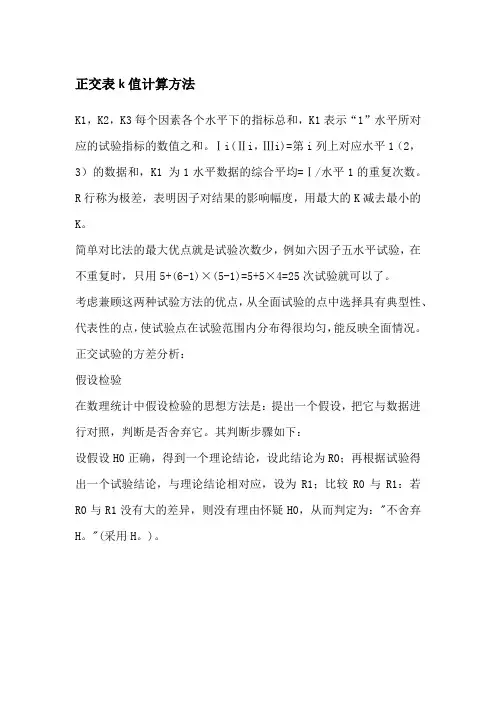

K1，K2，K3每个因素各个水平下的指标总和，K1表示“1”水平所对应的试验指标的数值之和。时间K1=y1+y2+y3.温度K1=y1+y4+y7,如此类推。R为（极差=平均得率最大值-平均得率最小值）。上表时间R=K1/3-k2/3 大K为个水平数之和，小k为大K的均值。
第四章循环流化床锅炉炉内传热计算 循环流化床锅炉炉膛中的传热是一个复杂的过程，传热系数的计算精度直接影响了受热面设计时的布置数量，从而影响锅炉的实际出力、蒸汽参数和燃烧温度。正确计算燃烧室受热面传热系数是循环流化床锅炉设计的关键之一，也是区别于煤粉炉的重要方面。 随着循环流化床燃烧技术的日益成熟，有关循环流化床锅炉的炉膛传热计算思想和方法的研究也在迅速发展。许多著名的循环流化床制造公司和研究部门在此方面也做了大量的工作，有的已经形成商业化产品使用的设计导则。 但由于技术保密的原因，目前国内外还没有公开的可以用于工程使用的循环流化床锅炉炉膛传热计算方法，因此对它的研究具有重要的学术价值和实践意义。 清华大学对CFB锅炉炉膛传热作了深入的研究，长江动力公司、华中理工大学、浙江大学等单位也对CFB锅炉炉膛中的传热过程进行了有益的探索。根据已公开发表的文献报导，考虑工程上的方便和可行，本章根椐清华大学提出的方法，进一步分析整理，作为我们研究的基础。为了了解CFB锅炉传热计算发展过程，也参看了巴苏的传热理论和计算方法，浙江大学和华中理工大学的传热计算与巴苏的相近似。 4.1 清华的传热理论及计算方法 4.1.1 循环流化床传热分析 CFB锅炉与煤粉锅炉的显著不同是CFB锅炉中的物料(包括煤灰、脱硫添加剂等)浓度C p 大大高于煤粉炉，而且炉内各处的浓度也不一样，它对炉内传热起着重要作用。为此首先需要计算出炉膛出口处的物料浓度C p，此处浓度可由外循环倍率求出。而炉膛不同高度的物料浓度则由内循环流率决定，它沿炉膛高度是逐渐变化的，底部高、上部低。近壁区贴壁下降流的温度比中心区温度低的趋势，使边壁下降流减少了辐射换热系数；水平截面方向上的横向搅混形成良好的近壁区物料与中心区物料的质交换，同时近壁区与中心区的对流和辐射的热交换使截面方向的温度趋于一致，综合作用的结果近壁区物料向壁面的辐射加强，总辐射换热系数明显提高。在计算水冷壁、双面水冷壁、屏式过热器和屏式再热器时需采用不同的计算式。物料浓度C p对辐射传热和对流传热都有显著影响。燃烧室的平均温度是床对受热面换热系数的另一个重要影响因素。床温的升高增加了烟气辐射换热并提高烟气的导热系数。虽然粒径的减小会提高颗粒对受热面的对流换热系数，在循环流化床锅炉条件下，燃烧室内部的物料颗粒粒径变化较小，在较小范围内的粒径变化时换热系数的变化不大，在进行满负荷传热计算时可以忽略，但在低负荷传热计算时，应该考虑小的颗粒有提高传热系数的能力。 炉内受热面的结构尺寸，如鳍片的净宽度、厚度等，对平均换热系数的影响也是非常明显的。鳍片宽度对物料颗粒的团聚产生影响；另一方面，宽度与扩展受热面的利用系数有关。根
传热系数K值，是指在稳定传热条件下，围护结构两侧空气温差为1度（K，℃），1小时内通过1平方米面积传递的热量，单位是瓦/平方米·度（W/㎡·K，此处K可用℃代替）。 导热系数是指在稳定传热条件下，1m厚的材料，两侧表面的温差为1度（K,℃），在1小时内，通过1平方米面积传递的热量，单位为瓦/米?度（W/m?K，此处为K可用℃代替）。 中文词条名：电缆地面辐射采暖系统设计中户间传热计算公式 英文词条名： 式中: Q——户间传热量，W； N——户间楼板及隔墙同时发生传热的概率系数，当有一面可能发生传热的楼板或隔墙时，N=0.8，当有两面可能发生传热的楼板或隔墙时，N=0.7，当有三面可能发生传热的楼板和隔墙时，N=0.6，当有四面可能发生传热的楼板和隔墙时，N=0.5； K——户间隔墙（楼板）传热系数，W/（`M^2`·℃）； F——户间隔墙（楼板）传热面积，`M^2`； ?Ｔ——户间传热计算温差，散热器采暖?Ｔ＝５℃，辐射采暖?Ｔ＝８℃。实际计算结果显示，户间传热占基本负荷的比例大致在10%～30%左右。另外由于电缆地面辐射采暖是由温控器控制供热启停的间歇运行方式,应附加20%的运行系数。再考虑家具遮挡等不利因素。由于无法确定用户的家具布置，不能用躲避铺设的方法，应附加5%～10%（小房间或卧室取大值，大房间取小值）。综合以上三点，建议住宅中电缆地面辐射采暖铺装负荷值附加方法如下：当户间传热不大于20%时，按20%附加,再加5%～10%的遮挡附加；当户间传热大于20%时，按计算值附加，再加5%～10%的遮挡附加，但总附加不能超过50%；即把户间传热、间歇附加和遮挡附加一并考虑，而不应重复叠加，造成铺装容量过大，提高成本。
导热系数、传热系数、热阻值概念及热工计算方法 导热系数λ[W/(m.k)]： 导热系数是指在稳定传热条件下，1m厚的材料，两侧表面的温差为1度(K,℃),在1小时内，通过1平方米面积传递的热量，单位为瓦/米?度(W/m?K,此处的K可用℃代替)。导热系数可通过保温材料的检测报告中获得或通过热阻计算。 传热系数K [W/(㎡?K)]： 传热系数以往称总传热系数。国家现行标准规范统一定名为传热系数。传热系数K值，是指在稳定传热条件下，围护结构两侧空气温差为1度(K，℃)，1小时内通过1平方米面积传递的热量，单位是瓦/平方米?度(W/㎡?K，此处K可用℃代替)。传热系数可通过保温材料的检测报告中获得。 热阻值R(m.k/w)： 热阻指的是当有热量在物体上传输时，在物体两端温度差与热源的功率之间的比值。单位为开尔文每瓦特（K/W）或摄氏度每瓦特（℃/W）。 传热阻： 传热阻以往称总热阻，现统一定名为传热阻。传热阻R0是传热系数K的倒数，即R0=1/K，单位是平方米*度/瓦（㎡*K/W）围护结构的传热系数K值愈小，或传热阻R0值愈大，保温性能愈好。 （节能）热工计算： 1、围护结构热阻的计算 单层结构热阻：R=δ/λ 式中：δ—材料层厚度(m)；λ—材料导热系数[W/(m.k)] 多层结构热阻： R=R1+R2+----Rn=δ1/λ1+δ2/λ2+----+δn/λn 式中: R1、R2、---Rn—各层材料热阻(m.k/w) δ1、δ2、---δn—各层材料厚度(m) λ1、λ2、---λn—各层材料导热系数[W/(m.k)] 2、围护结构的传热阻 R0=Ri+R+Re 式中: Ri —内表面换热阻(m.k/w)(一般取0.11) Re —外表面换热阻(m.k/w)(一般取0.04) R —围护结构热阻(m.k/w) 3、围护结构传热系数计算 K=1/ R0 式中: R0—围护结构传热阻 外墙受周边热桥影响条件下，其平均传热系数的计算 Km=(KpFp+Kb1Fb1+Kb2Fb2+ Kb3Fb3 )/( Fp + Fb1+Fb2+Fb3) 式中:Km—外墙的平均传热系数[W/(m.k)] Kp—外墙主体部位传热系数[W/(m.k)]
1、传热系数K值： 是指在稳定传热条件下，围护结构两侧空气温差为1度（K，℃），1小时内通过1平方米面积传递的热量， 单位是瓦/平方米·度（W/㎡·K，此处K可用℃代替）。 2、遮阳系数Sc： 一般指玻璃的遮阳系数,如表征窗玻璃在无其他遮阳措施情况下对太阳辐射透射得热的减弱程度。其数值为透过窗玻璃的太阳辐射得热与透过3mm厚普通透明窗玻璃的太阳辐射得热之比值 遮阳系数越小，阻挡阳光直接辐射的性能越好。
2、建筑节能性能现场检验包括围护结构节能性能检验和系统功能检验两大部分： a、围护结构节能性能检测的主要项目包括：墙体、屋面的传热系数、隔热性能的测定；幕墙气密性能的测定；外窗气密性和传热系数的测定及工程合同约定的项目。 b、采暖、空调、设备、配电、照明、监测与控制系统功能检验的主要项目包括：换热器效率；供热系统室外管网水力平衡率；冷、热管网输送效率或损耗；供冷、热水系统的补水率；循环水泵的单位输冷、热耗电量；冷水机组的能效比；风机单位风量耗电量；保温风管和冷、热水管道的外表面温度；平均照度与照明功率密度等项目。 根据实际检测的数据，结合建筑节能设计标准，评价建筑是否达到节能要求。即评价该建筑现阶段综合性指标是否达到了国家或地区要求的节能设计标准。
夹胶玻璃一般用在银行里面，您可以去银行仔细留意一下看看。您说的夹胶玻璃隔热效果差而且不具备吸收紫外线的功能，也不尽然。关键看里面夹胶层的功能，银行里面一般是防爆、防弹作用的。相对于来说夹胶玻璃工艺复杂，技术要求高。相应的成本也就高点。贴膜玻璃易于施工，价格相对于夹胶玻璃来讲也低一些。而且好的产品隔热率、透光率、防紫外线等效果都不错。不知对您有没有帮助。 一些公共建筑门窗面积占建筑面积比例超过20%，而透过门窗的能耗约占整个建筑的50%。通过玻璃的能量损失约占门窗能耗的75%，占窗户面积80%左右的玻璃能耗占第一位。 建筑节能改造的重点是公共建筑，门窗及幕墙改造是建筑节能的关键，而其中的玻璃改造则是节能工作的重中之重。 对既有建筑中的玻璃节能改造的办法只有二种选择：一是砸烂原有的玻璃换上节能玻璃，二是给原有玻璃贴上建筑用的隔热安全膜。 节能玻璃的种类和功能 1、镀膜玻璃：镀膜玻璃是在玻璃表面镀一层或多层金属，合金或金属化合物，以改变玻璃的性能。按特性不同可分为热反射玻璃和低辐射玻璃。 热反射（阳光控制）玻璃，一般是在玻璃表面镀一层或多层如铬，钛或不锈钢等金属或其化合物组成的薄膜，使产品呈丰富颜色，对可见光有适当的透射率，对近红外线有较高的反射率，对紫外线有很低的
传热系数的单位 传热系数K值，是指在稳定传热条件下，围护结构两侧空气温差为1度（K，℃），1H通过1平方米面积传递的热量，单位是瓦/平方米·度（W/㎡·K，此处K可用℃代替）。 6+12A +6的中空玻璃,门窗传热系数多少 断桥铝合金中空玻璃窗6+9A+6，按江苏省节能标准参照表K值＝3.5执行DGJ32/J71-2008，实际因为窗型、型材不一样，也会差异。送检尺寸有关推拉窗有可能K值＝3.5以上，在3.5-3.6左右；平开窗有可能K值＝3.5以下，在3.2-3.4左右，具体情况要具体分细。 断桥铝合金门窗，采用隔热断桥铝型材和5+9+5中空玻璃，具有节能、隔音、防噪、防尘、防水等功能。断桥铝门窗的热传导系数K值为3W/m2?K以下，比普通门窗热量散失减少一半，降低取暖费用30%左右。 幕墙中空玻璃传热系数计算方法如下： 1.公式 P r=μc /λ 式中μ——动态黏度，取1.761×10-5kg/（m?s）； c——比热容，空气取1.008×103J/（kg?K）、氩气取0.519×103J/（kg?K）； λ——导热系数，空气取2.496×10-2W/（m?K）、氩气取1.684×10-2W/（m?K）。 G r=9.81s 3ΔTρ2/Tmμ2 式中 s——中空玻璃的气层厚度（m）； ΔT ——外片玻璃表面温差，取15K； ρ——密度，空气取1.232kg/m3、氩气取1.669 kg/m3； T m——玻璃的平均温度，取283K； μ——动态黏度，空气取1.761×10-5kg/（m?s）、氩气取2.164×10-5kg/（m?s）。 N u= 0.035（G r Pr）0.38，如计算结果Nu＜1，取Nu=1。 H g= N u λ/s W/（m2?K） H T =4ζ（1/ε1+1/ε2-1）-1×Tm 3 式中ζ——常数，取5.67×10-8 W/（m2?K4）； ε 1 ——外片玻璃表面的校正辐射率； ε 2 ——内片玻璃表面的校正辐射率； ε1、ε2取值： 普通透明玻璃ην＞15% 0.837 （GB/T2680表4） 真空磁控溅射镀膜玻璃ην≤15% 0.45 （GB/T2680表4） ην＞15% 0.70 （GB/T2680表4） LOW-E镀膜玻璃ην＞15% 应由试验取得，如无试验资料时可取0.09~0.115。 h s = h g + h T 1/h t=1/h s+δ/ r1 式中δ——两片玻璃总厚度； r1——玻璃热阻，取1（m?K）/W。 1/U=1/h e +1/h i+1/h t 式中 h e——玻璃外表面换热系数，取23（19）W/（m2?K）； h i——玻璃内表面换热系数，取8（8.7）W/（m2?K）。括号中数字为GB50176有关
正交实验如何数据分析 我们把在试验中考察的有关影响试验指标的条件称为因素（也叫因子），把在试验中准备考察的各种因索的不同状态(或配方)称为水平。在研究比较复杂的工程问题中，往往都包含着多个因素，而且每个因素要取多个水平。 对于包含五个因素、五个水平的工程项目，理论计算必须进行55＝3125次试验。显然，所需要的试验次数太多了，工作量太大。实践告诉我们，合理安排试验和科学分析试验，是试验工作成败的关键。 试验方案设计的好，试验次数就少，周期也短，这样不仅节省了大量人力、物力、财力和时间，而且可以得到理想的结果。相反，如果试验设计安排的不好，即使进行了很多次试验，浪费了大量材料、人力和时间，也不一定能够得到预期的结果。 正交试验法，就是在多因素优化试验中，利用数理统计学与正交性原理，从大量的试验点中挑选有代表性和典型性的试验点，应用“正交表”科学合理地安排试验，从而用尽量少的试验得到最优的试验结果的一种试验设计方法。 正交试验法也叫正交试验设计法，它是用“正交表”来安排和分析多因素问题试验的一种数理统计方法。这种方法的优点是试验次数少，效果好，方法筒单，使用方便，效率高。 由于试验次数大大减少，使得试验数据处理非常重要。我们可以从所有的试验数据中找到最优的一个数据，当然，这个数据肯定不是最佳匹配数据，但是肯定是最接近最佳的了。
用正交表安排的试验具有均衡分散和整齐可比的特点。均衡分散，是指用正交表挑选出来的各因素和各水平组合在全部水平组合中的分布是均衡的。整齐可比是说每一因素的各水平间具有可比性。 最简单的正交表L4(23)如表-1所示。 表-1 记号L4(23)的含意如下： “L”代表正交表； L下角的数字“4”表示有4横行(简称为行)，即要做四次试验； 括号内的指数“3”表示有3纵列(简称为列)，即最多允许安排的因素个数是3个； 括号内的数“2”表示表的主要部分只有2种数字，即因素有两种水平l与2，称之为l水平与2水平。 表L4(23)之所以称为正交表是因为它有两个特点： 1、每一列中，每一因素的每个水平，在试验总次数中出现的次数
4.3 热工设计 4.3.1 本系统用于外墙外保温时的保温层设计厚度，应根据《河南省公共建筑节能设计标准》（DBJ41/075-2006）、《河南省居住建筑节能设计标准（寒冷地区）》（DBJ41/062-2005）、《河南省居住建筑节能设计标准（夏热冬冷地区）》（DBJ41/071-2006）规定的外墙传热系数限值，通过热工计算确定。 4.3.2 ZCK无机复合保温板用于外墙外保温时，其导热系数（λ）、蓄热系数（S）设计计算值和修正系数按下表取值。 表4.3.2 ZCK无机复合保温板λ、S、修正系数 4.3.3 热工计算示例，以采用60mm保温板为例。 示例一：200mm混凝土剪力墙外贴60mm保温板，计算如下： Ra=R内+R1+R2+R3+R4+R外=0.11+0.0215+0.1149+1.1429+0.005+0.04=1.4343 Ka=1/R=1/1.4333=0.70W/(m2.K) 其中：R内为内表面换热阻，0.11m2.K/W； R1为水泥砂浆层热阻，0.02/0.81=0.0215 m2.K/W； R2为混凝土剪力墙层热阻，0.2/1.74=0.1149 m2.K/W； R3为保温板层热阻，0.06/（0.05*1.05）=1.1429 m2.K/W； R4为抗裂砂浆层热阻，0.005/0.93=0.005 m2.K/W； R外为外表面换热阻，0.04m2.K/W； 示例二：200mm加气混凝土砌块外贴60mm保温板，计算如下： Rb=R内+R1+R2+R3+R4+R外=0.11+0.0215+0.80+1.1429+0.005+0.04=2.1194 Kb=1/R=1/2.1194=0.47W/(m2.K) 其中：R内为内表面换热阻，0.11m2.K/W； R1为水泥砂浆层热阻，0.02/0.81=0.0215 m2.K/W； R2为加气混凝土砌块层热阻，0.2/（0.20*1.25）=0.80 m2.K/W； R3为保温板层热阻，0.06/（0.05*1.05）=1.1429 m2.K/W； R4为抗裂砂浆层热阻，0.005/0.93=0.005 m2.K/W；
试验设计与数据处理方法总述及总结 王亚丽 （数学与信息科学学院 08统计1班 081120132） 摘要：实验设计与数据处理是一门非常有用的学科，是研究如何经济合理安排 试验可以解决社会中存在的生产问题等，对现实生产有很重要的指导意义。因此本文根据试验设计与数据处理进行了总述与总结，以期达到学习、理解、掌握的以及灵活运用的目的。 1 试验设计与数据处理基本知识总述 1.1试验设计与数据处理的基本思想 试验设计与数据处理是数理统计学中的一个重要分支。它是以概率论、数理统计及线性代数为理论基础，结合一定的专业知识和实践经验，研究如何经济、合理地安排实验方案以及系统、科学地分析处理试验结果的一项科学技术，从而解决了长期以来在试验领域中，传统的试验方法对于多因素试验往往只能被动地处理试验数据，而对试验方案的设计及试验过程的控制显得无能为力这一问题。 1.2试验设计与数据处理的作用 （1）有助于研究者掌握试验因素对试验考察指标影响的规律性，即各因素的水平改变时指标的变化情况。 （2）有助于分清试验因素对试验考察指标影响的大小顺序，找出主要因素。（3）有助于反映试验因素之间的相互影响情况，即因素间是否存在交互作用。（4）能正确估计和有效控制试验误差，提高试验的精度。 （5）能较为迅速地优选出最佳工艺条件（或称最优方案），并能预估或控制一定条件下的试验指标值及其波动范围。 （6）根据试验因素对试验考察指标影响规律的分析，可以深入揭示事物内在规律，明确进一步试验研究的方向。
1.3试验设计与数据处理应遵循的原则 （1）重复原则：重可复试验是减少和估计随机误差的的基本手段。 （2）随机化原则：随机化原则可有效排除非试验因素的干扰，从而可正确、无偏地估计试验误差，并可保证试验数据的独立性和随机性。 （3）局部控制原则：局部控制是指在试验时采取一定的技术措施方法减少非试验因素对试验结果的影响。用图形表示如下： 2试验设计与数据处理方法总述和总结 2.1方差分析 （1）概念：方差分析是用来检验两个或两个以上样本的平均值差异的显著程度。并由此判断样本究竟是否抽自具有同一均值的总体。 （2）优点：方差分析对于比较不同生产工艺或设备条件下产量、质量的差异，分析不同计划方案效果的好坏和比较不同地区、不同人员有关的数量指标差异是否显著时，是非常有用的。 （3）缺点：对所检验的假设会发生错判的情况，比如第一类错误或第二类错误的发生。 （4）基本原理：方差分析的基本思路是一方面确定因素的不同水平下均值之间的方差，把它作为对由所有试验数据所组成的全部总体的方差的第一个估计值；另一方面再考虑在同一水平下不同试验数据对于这一水平的均值的方差，由此计算出对由所有试验数据所组成的全部数据的总体方差的第 二个估计值。比较上述两个估计值，如果这两个方差的估计值比较接近就说明因素的不同水平下的均值间的差异并不大，就接受零假设；否则，说明因素的不同水平下的均值间的差异比较大。
传热系数计算 散热器是一种热交换器～其热工计算的基本公式为传热方程式～其表达式为: Ф=KAΔt ,6,1, m Ф为传热量单位:W 2K为传热系数单位:W/(m〃?) A 为传热面积单位:? Δt为冷热流体间的对数平均温差单位:? m,,,从《车辆冷却传热》上可知～以散热器空气侧表面为计算基础～散热器传热系数 计算公式为: -1K=(β/h+(β×λ) +(1/η×h)+ R) ,6,2, 1管02f 式中:β为肋化系数～其等于空气侧所有表面积之和/水侧换热面积 2h为水侧表面传热系数单位:W/(m〃?) 12h为空气侧表面传热系数单位:W/(m〃?)2 2λ为散热管材料导热系数单位:W/(m〃?) 管2R为散热器水侧和空气侧的总热阻单位:,m〃?),W f η为肋壁总效率～其表达式为: 0 η=1,(×,1,η,),A ,6,3, f20 A为空气侧二次换热面积～单位:? 22 A为空气侧所有表面积之和～单位:? 2 η为肋片效率 f η,th(m×h)/ (m×h) ,6,4, fff th为双曲线函数 h为散热带的特性尺寸～即散热管一侧的肋片高度 f m为散热带参数～表达式为: 0.5 m=((2×h)/(δ×λ)),6,5, 2222h为空气侧传热系数单位:W/(m〃?) 2 δ为散热带壁厚单位:m 22λ为散热带材料导热系数单位:W/(m〃?) 2
从《传热学》上可知～表面传热系数h的公式为: 2 h= Nu×/de 单位:W/(m 〃?) ,6,6, λ为流体的热导率～对散热器～即为空气热导率 de为换热面的特性尺度～对散热器～求气侧换热系数时～因空气外 掠散热管～故特性尺度为散热管外壁的当量直径, 单位m [2]由《传热学》中外掠管束换热实验知,流体横掠管束时～对其第一排管子来说～换热情况与横掠但管相仿。 Nu=C×Re (6,7) m[3]式中C、为常数～数值见《传热学》表5.2 Re=Va×de/νa ,6,8, Va 为空气流速单位m/s 2νa为空气运动粘度单位m/s
建筑玻璃U值和K值的说明 U值和K值都是衡量材料隔热性能的物理量，即传热系数。建筑玻璃的U值和K值都定义为：在标准条件下，单位时间内从单位面积的玻璃组件一侧空气到另一侧空气的传输热量。由此看出，U值和K值的概念和定义是完全相同的。 1.习惯上采用的符号。玻璃组件的传热系数，欧美国家大多用U来表示，日本工业标准JISR3209-1995和中国国标GB8484-87用K来表示。在我国，多数镀膜玻璃制造商在其产品说明书上给出U值。在国外，很多著名镀膜玻璃厂商给出U值，有些厂商给出K值，有些厂商指明U值=K值。 2.单位。根据定义，U值和K值国际单位制为w/m2.k ，其中w为热功率、m 2为玻璃面积、k为开氏温度。除了国际单位，还有英制单位BTU/h.ft2.℉，这里BTU为英制热量、h为小时、ft2为平方英尺、℉为华氏温度。两种单位之间的换算关系为 1 BTU/h.ft2.℉ = 5.68 w/m2.k 从以上分析看出，U值和K值的概念和定义是相同的，U值就是K值，K值就是U 值。但是由于以下原因，同一产品的U值（或K值）可能在不同的机构测试的数据有些差别。 3.测量方法。玻璃组件的U值（或K值）有两种常用的测量方法，一种叫分光法，另一种叫标定热箱法。分光法采用远红外光谱测量和数学物理运算相结合的方法，如美国加里福尼亚大学Lawrenze Berkley实验室开发的《Window 4. 1窗玻璃模拟计算软件》；标定热箱法是一种热工试验法，试验箱分冷室和热室，两室之间放置待测玻璃组件，测量稳态条件下的热量传递。 2.标准条件。玻璃组件的传热系数是一种复杂的物理量，与玻璃组件的辐射、传导、及环境气体的对流有关，换句话说不同条件下的传热系数值有点差别，
1管道总传热系数 管道总传热系数是热油管道设计和运行管理中的重要参数。在热油管道稳态运行方案的工艺计算中，温降和压降的计算至关重要，而管道总传热系数是影响温降计算的关键因素，同时它也通过温降影响压降的计算结果。1.1 利用管道周围埋设介质热物性计算K 值管道总传热系数K 指油流与周围介质温差为1℃时，单位时间内通过管道单位传热表面所传递的热量，它表示油流至周围介质散热的强弱。当考虑结蜡 层的热阻对管道散热的影响时，根据热量平衡方程可得如下计算表达式： （1-1）1112ln 111ln 22i i n e n w i L L D D D KD D D D ααλλ-+???? ?????=+++????????∑式中：——总传热系数，W /(m 2·℃)；K ——计算直径，m ；（对于保温管路取保温层内外径的平均值，对于e D 无保温埋地管路可取沥青层外径）；——管道内直径，m ；n D ——管道最外层直径，m ；w D ——油流与管内壁放热系数，W/(m 2·℃)；1α ——管外壁与周围介质的放热系数，W/(m 2·℃)；2α ——第层相应的导热系数，W/(m·℃)；i λi ，——管道第层的内外直径，m ，其中；i D 1i D +i 1,2,3...i n =——结蜡后的管内径，m 。L D 为计算总传热系数，需分别计算内部放热系数、自管壁至管道最外径K 1α的导热热阻、管道外壁或最大外围至周围环境的放热系数。 2α（1）内部放热系数的确定1α放热强度决定于原油的物理性质及流动状态，可用与放热准数、自然1αu N 对流准数和流体物理性质准数间的数学关系式来表示[47]。r G r P 在层流状态（Re<2000），当时：500Pr
正交试验设计方法讲义及举例 第5章 正交试验设计方法 5．1 试验设计方法概述 试验设计是数理统计学的一个重要的分支。多数数理统计方法主要用于分析已经得到的数据，而试验设计却是用于决定数据收集的方法。试验设计方法主要讨论如何合理地安排试验以及试验所得的数据如何分析等。 例5-1 某化工厂想提高某化工产品的质量和产量，对工艺中三个主要因素各按三个水平进行试验（见表5-1）。试验的目的是为提高合格产品的产量，寻求最适宜的操作条件。 对此实例该如何进行试验方案的设计呢？ 很容易想到的是全面搭配法方案（如图5-1所示）： 此方案数据点分布的均匀性极好，因素和水平的搭配十分全面，唯一的缺点是实验次数多达33＝27次（指数3代表3个因素，底数3代表每因素有3个水平）。因素、水平数 愈多，则实验次数就愈多，例如，做一个6因素3水平的试验，就需36＝729次实验，显然难以做到。因此需要寻找一种合适的试验设计方法。 试验设计方法常用的术语定义如下。 试验指标：指作为试验研究过程的因变量，常为试验结果特征的量（如得率、纯度等）。例1的试验指标为合格产品的产量。 因素：指作试验研究过程的自变量，常常是造成试验指标按某种规律发生变化的那些原因。如例1的温度、压力、碱的用量。 水平：指试验中因素所处的具体状态或情况，又称为等级。如例1的温度有3个水平。温度用T 表示，下标1、2、3表示因素的不同水平，分别记为T 1、T 2、T 3。
常用的试验设计方法有：正交试验设计法、均匀试验设计法、单纯形优化法、双水平单纯形优化法、回归正交设计法、序贯试验设计法等。可供选择的试验方法很多，各种试验设计方法都有其一定的特点。所面对的任务与要解决的问题不同，选择的试验设计方法也应有所不同。由于篇幅的限制，我们只讨论正交试验设计方法。 5．2 正交试验设计方法的优点和特点 用正交表安排多因素试验的方法，称为正交试验设计法。其特点为：①完成试验要求所需的实验次数少。②数据点的分布很均匀。③可用相应的极差分析方法、方差分析方法、回归分析方法等对试验结果进行分析，引出许多有价值的结论。 从例1可看出，采用全面搭配法方案，需做27次实验。那么采用简单比较法方案又如何呢？ 先固定T 1和p 1，只改变m ，观察因素m 不同水平的影响，做了如图2-2（1）所示的三次实验，发现 m ＝m 2时的实验效果最好（好的用 □ 表示），合格产品的产量最高，因此认为在后面的实验中因素m 应取m 2水平。 固定T 1和m 2，改变p 的三次实验如图5-2（2）所示，发现p ＝p ３时的实验效果最好，因此认为因素p 应取p ３水平。 固定p ３和m 2，改变T 的三次实验如图5-2（3）所示，发现因素T 宜取T 2水平。 因此可以引出结论：为提高合格产品的产量，最适宜的操作条件为T 2p ３m 2。与全面搭配法方案相比，简单比较法方案的优点是实验的次数少，只需做9次实验。但必须指出，简单比较法方案的试验结果是不可靠的。因为，①在改变m 值（或p 值，或T 值）的三次实验中，说m 2（或p ３或T 2 ）水平最好是有条件的。在T ≠T １，p ≠p １时，m 2 水平不是最好的可能性是有的。②在改变m 的三次实验中，固定T ＝T ２，p ＝p ３ 应该说也是可以的，是随意的，故在此方案中数据点的分布的均匀性是毫无保障的。③用这种方法比较条件好坏时，只是对单个的试验数据进行数值上的简单比较，不能排除必然存在的试验数据误差的干扰。 运用正交试验设计方法，不仅兼有上述两个方案的优点，而且实验次数少，数据点分布均匀，结论的可靠性较好。 正交试验设计方法是用正交表来安排试验的。对于例1适用的正交表是L 9（34），其试验安排见表5-2。 所有的正交表与L 9（34）正交表一样，都具有以下两个特点： （1） 在每一列中，各个不同的数字出现的次数相同。在表L 9（34）中，每一列有三个水平，水平1、2、3都是各出现3次。 （2） 表中任意两列并列在一起形成若干个数字对， 不同数字对出现的次数也都相同。
正交试验设计方法（1）(2008-12-17 12:59:39) 标签：正交设计杂谈分类：其他 5．1试验设计方法概述 试验设计是数理统计学的一个重要的分支。多数数理统计方法主要用于分析已经得到的数据，而试验设计却是用于决定数据收集的方法。试验设计方法主要讨论如何合理地安排试验以及试验所得的数据如何分析等。 例5-1某化工厂想提高某化工产品的质量和产量，对工艺中三个主要因素各按三个水平进行试验（见表5-1）。试验的目的是为提高合格产品的产量，寻求最适宜的操作条件。 表5－1因素水平
对此实例该如何进行试验方案的设计呢 很容易想到的是全面搭配法方案（如图5-1所示）： 此方案数据点分布的均匀性极好，因素和水平的搭配十分全面，唯一的缺点是实验次数多达33＝27次（指数3代表3个因素，底数3代表每因素有3个水平）。因素、水平数愈多，则实验次数就愈多，例如，做一个6因素3水平的试验，就需36＝729次实验，显然难以做到。因此需要寻找一种合适的试验设计方法。
图5－1 全面搭配法方案 试验设计方法常用的术语定义如下。 试验指标：指作为试验研究过程的因变量，常为试验结果特征的量（如得率、纯度等）。例1的试验指标为合格产品的产量。 因素：指作试验研究过程的自变量，常常是造成试验指标按某种规律发生变化的那些原因。如例1的温度、压力、碱的用量。 水平：指试验中因素所处的具体状态或情况，又称为等级。如例1的温度有3个水平。温度用T表示，下标1、2、3表示因素的不同水平，分别记为T1、T2、T3。
常用的试验设计方法有：正交试验设计法、均匀试验设计法、单纯形优化法、双水平单纯形优化法、回归正交设计法、序贯试验设计法等。可供选择的试验方法很多，各种试验设计方法都有其一定的特点。所面对的任务与要解决的问题不同，选择的试验设计方法也应有所不同。由于篇幅的限制，我们只讨论正交试验设计方法。 5．2正交试验设计方法的优点和特点 用正交表安排多因素试验的方法，称为正交试验设计法。其特点为：①完成试验要求所需的实验次数少。②数据点的分布很均匀。③可用相应的极差分析方法、方差分析方法、回归分析方法等对试验结果进行分析，引出许多有价值的结论。 从例1可看出，采用全面搭配法方案，需做27次实验。那么采用简单比较法方案又如何呢
建筑幕墙玻璃热传导的U值、R值和K值的区别 热导率（k值） 热导率是用来度量材搜索料传导热量的能力，热导率愈高，热量在该材料的损耗就越少。热导率定义为单位截面、长度的材料在单位温差下和单位时间直接传导的热量，公制单位是瓦/米·开尔文（W/m-K）。通常用k或λ来表示热导率。不同单位制下热导率的换算公式如下 1 BTU/ft hr F = 1.73 W/m-K = 1730 mW/m-K 12 BTU-in/ft2 hr F = 1 BTU/ft hr F = 1.73 W/m-K 1 BTU-in/ft 2 hr F = 0.144 W/m-K = 144 mW/m-K 和热导率相对应的是热阻率，用来表示材料阻止热量在某方向上传导的能力。热阻系数的单位是米·开尔文/瓦（m-K/W） 热阻值（R值） 热阻值R的定义是：在指定的温度下，某种材料在单位面积上阻止热量穿过的能力。材料的R值越高，就越适合作为保温材料。 热阻值的单位是 m2·K/W（英制：ft2·hr·F/BTU） 材料厚度/k值 = R值 连续的绝热材料的R值可以相加 R值和材料厚度具有线性关系 R/in = 144/k (mW/m-K) -> 12 mW/m-K 相当于每英寸厚度R值 = 12 和热阻值对应的是热导系数，单位是W/m2·K，在系统中这个值通常被称为总传热系数（OHTC）。 热阻值常常被用在建筑工程中，用来评价材料或者系统的相对保温能力。 热导系数（U值） U值用来度量导热能力，表示材料在单位面积上允许热量通过的能力，单位为W/m2·K。U值为R值的倒数，即U=1/R。 U值越低说明材料保温性越好（和k值概念很类似） OHTC和U值常常被认为是同义的。 U值与K值的区别 概念和定义相同。 U值和K值都是衡量材料隔热性能的物理量，即传热系数。 建筑玻璃的U值和K值都定义为：在标准条件下，单位时间从单位面积的玻璃组件一侧空气到另一侧空气的传输热量。 U-值： U- 值主要用来量度穿过玻璃系统的传热量，计算方式是华氏一度的温差下每小时穿过一平方英尺玻璃的热量。
换热器的传热计算 换热器的传热计算包括两类：一类是设计型计算，即根据工艺提出的条件，确定换热面积；另一类是校核型计算，即对已知换热面积的换热器，核算其传热量、流体的流量或温度。这两种计算均以热量衡算和总传热速率方程为基础。 换热器热负荷Q 值一般由工艺包提供，也可以由所需工艺要求求得。Q=W c p Δt ，若流体有相变，Q=c p r 。 热负荷确定后，可由总传热速率方程（Q=K S Δt ）求得换热面积，最后根据《化工设备标准系列》确定换热器的选型。 其中总传热系数K= 0011 h Rs kd bd d d Rs d h d o m i i i i ++++ （1） 在实际计算中，总传热系数通常采用推荐值，这些推荐值是从实践中积累或通过实验测定获得的，可以从有关手册中查得。在选用这些推荐值时，应注意以下几点： 1. 设计中管程和壳程的流体应与所选的管程和壳程的流体相一致。 2. 设计中流体的性质（粘度等）和状态（流速等）应与所选的流体性质和 状态相一致。 3. 设计中换热器的类型应与所选的换热器的类型相一致。 4. 总传热系数的推荐值一般范围很大，设计时可根据实际情况选取中间的 某一数值。若需降低设备费可选取较大的K 值；若需降低操作费用可取较小的K 值。 5. 为保证较好的换热效果，设计中一般流体采用逆流换热，若采用错流或 折流换热时，可通过安德伍德（Underwood ）和鲍曼（Bowman ）图算法对Δt 进行修正。 虽然这些推荐值给设计带来了很大便利，但是某些情况下，所选K 值与实际值出入很大，为避免盲目烦琐的试差计算，可根据式（1）对K 值估算。 式（1）可分为三部分，对流传热热阻、污垢热阻和管壁导热热阻，其中污垢热阻和管壁导热热阻可查相关手册求得。由此，K 值估算最关键的部分就是对流传热系数h 的估算。
第5章 正交试验设计方法 5．1 试验设计方法概述 试验设计是数理统计学的一个重要的分支。多数数理统计方法主要用于分析已经得到的数据，而试验设计却是用于决定数据收集的方法。试验设计方法主要讨论如何合理地安排试验以及试验所得的数据如何分析等。 例5-1 某化工厂想提高某化工产品的质量和产量，对工艺中三个主要因素各按三个水平进行试验（见表5-1）。试验的目的是为提高合格产品的产量，寻求最适宜的操作条件。 对此实例该如何进行试验方案的设计呢？ 很容易想到的是全面搭配法方案（如图5-1所示）： 此方案数据点分布的均匀性极好，因素和水平的搭配十分全面，唯一的缺点是实验次数多达33 ＝27次（指数3代表3个因素，底数3代表每因素有3个水平）。因素、水平数 愈多，则实验次数就愈多，例如，做一个6因素3水平的试验，就需36＝729次实验，显然难以做到。因此需要寻找一种合适的试验设计方法。 试验设计方法常用的术语定义如下。 试验指标：指作为试验研究过程的因变量，常为试验结果特征的量（如得率、纯度等）。例1的试验指标为合格产品的产量。 因素：指作试验研究过程的自变量，常常是造成试验指标按某种规律发生变化的那些原因。如例1的温度、压力、碱的用量。 水平：指试验中因素所处的具体状态或情况，又称为等级。如例1的温度有3个水平。温度用T 表示，下标1、2、3表示因素的不同水平，分别记为T 1、T 2、T 3。 常用的试验设计方法有：正交试验设计法、均匀试验设计法、单纯形优化法、双水平单纯形优化法、回归正交设计法、序贯试验设计法等。可供选择的试验方法很多，各种试
验设计方法都有其一定的特点。所面对的任务与要解决的问题不同，选择的试验设计方法也应有所不同。由于篇幅的限制，我们只讨论正交试验设计方法。 5．2 正交试验设计方法的优点和特点 用正交表安排多因素试验的方法，称为正交试验设计法。其特点为：①完成试验要求所需的实验次数少。②数据点的分布很均匀。③可用相应的极差分析方法、方差分析方法、回归分析方法等对试验结果进行分析，引出许多有价值的结论。 从例1可看出，采用全面搭配法方案，需做27次实验。那么采用简单比较法方案又如何呢？ 先固定T1和p1，只改变m，观察因素m不同水平的影响，做了如图2-2（1）所示的三次实验，发现m＝m2时的实验效果最好（好的用□表示），合格产品的产量最高，因此认为在后面的实验中因素m应取m2水平。 固定T1和m2，改变p的三次实验如图5-2（2）所示，发现p＝p３时的实验效果最好，因此认为因素p应取p３水平。 固定p３和m2，改变T 的三次实验如图5-2（3）所示，发现因素T 宜取T2水平。 因此可以引出结论：为提高合格产品的产量，最适宜的操作条件为T2p３m2。与全面搭配法方案相比，简单比较法方案的优点是实验的次数少，只需做9次实验。但必须指出，简单比较法方案的试验结果是不可靠的。因为，①在改变m值（或p值，或T值）的三次实验中，说m2（或p３或T2）水平最好是有条件的。在T≠T１，p≠p１时，m2水平不是最好的可能性是有的。②在改变m的三次实验中，固定T＝T２，p＝p３应该说也是可以的，是随意的，故在此方案中数据点的分布的均匀性是毫无保障的。③用这种方法比较条件好坏时，只是对单个的试验数据进行数值上的简单比较，不能排除必然存在的试验数据误差的干扰。 运用正交试验设计方法，不仅兼有上述两个方案的优点，而且实验次数少，数据点分布均匀，结论的可靠性较好。 正交试验设计方法是用正交表来安排试验的。对于例1适用的正交表是L9（34），其试验安排见表5-2。 所有的正交表与L9（34）正交表一样，都具有以下两个特点： （1）在每一列中，各个不同的数字出现的次数相同。在表L9（34）中，每一列有三个水平，水平1、2、3都是各出现3次。 （2）表中任意两列并列在一起形成若干个数字对，不同数字对出现的次数也都相同。在表L9（34）中，任意两列并列在一起形成的数字对共有9个：（1,1），（1,2），（1,3），（2,1），（2,2），（2,3），（3,1），（3,2），（3,3），每一个数字对各出现一次。
U值、R值和K值K值和U值都是传热系数的表征,传热系数以往称总传热系数。 国家现行标准规范统一定名为传热系数。 传热系数K值(U值)，是指在稳定传热条件下，围护结构两侧空气温差为1度（K*℃），1小时内通过1平方米面积传递的热量，单位是瓦/平方米*度（W/㎡*K，此处K可用℃代替）。 在中国、曰本和欧洲常用K值表示,而美国是用U值表示,因为应用的标准和条件不同但其值相差不大。 K值是中国检测标准，这个更加严格，因为中国幅员辽阔，全国气候温差大，检测范围也大，检测条件更苛刻。 u值是欧美检测标准，检测的标准简单,那边全年温差小。 K、U值都是单位面积传热系数。就是1小时内，1平米窗户传输多少热量,数值越小越好。 K值和U值的区别 概念和定义相同。 U值和K值都是衡量材料隔热性能的物理量，即传热系数。 建筑玻璃的U值和K值都定义为：在标准条件下，单位时间内从单位面积的玻璃组件一侧空气到另一侧空气的传输热量。 U-值： U-值主要用来量度穿过玻璃系统的传热量，计算方式是华氏一度的温差下每小时穿过一平方英尺玻璃的热量。 单位制为BTU/h*ft^2*℉。
这里BTU为英制热量、h为小时、ft^2为平方英尺、℉为华氏温度。 K-值： K-值主要用来量度穿过玻璃系统的传热量，这个数值是一个温度函数。计算方式是摄氏一度的温差下每小时穿过一平米玻璃的热量。单位制为w/m2*k，其中w为热功率、m^2为玻璃面积、k为摄氏温度。 U值和K值换算： 换算公式为：1BTU/h*ft^2*℉=5.68w/m^2*k 由此看出，U值和K值的概念和定义是完全相同的。 但实际上K值和U值完全不同,现在美国是有标准的U值，也有中国的标准的K值。 美国的U值，拿中国的K值的标准来衡量是有问题的。 美国冬季U值与夏季U值，冬季U值的测试环境为外部温度-20℃，内部温度21℃，风速3.3m/s，相当于夜晚环境；夏季U值测试环境为外部32℃，内部23.8℃，风速6.7m/s，相当于有阳光照射下的环境。 中国的测K值的测试环境为外部温度2.5℃，内部温度17.5℃，风速4m/s，无阳光直接照射（相当于夜晚环境）。 这个值测出来是不一样的。用深圳南玻的一款玻璃举例说明，以6CEB21+12A+6C为例，中国K值为1.68，美国冬季U值为1.77，夏季U值为1.95，结果是：中国K值＜美国U值，但其值相差不大。 热导率（k值） 热导率是用来搜索度量材料传导热量的能力，热导率愈高，热量在该材料内的损耗就越少。
1管道总传热系数 管道总传热系数就是热油管道设计与运行管理中得重要参数。在热油管道稳态运行方案得工艺计算中，温降与压降得计算至关重要，而管道总传热系数就是影响温降计算得关键因素，同时它也通过温降影响压降得计算结果。 1、1 利用管道周围埋设介质热物性计算K 值 管道总传热系数K 指油流与周围介质温差为1℃时，单位时间内通过管道单位传热表面所传递得热量，它表示油流至周围介质散热得强弱。当考虑结蜡层得热阻对管道散热得影响时，根据热量平衡方程可得如下计算表达式： 1112ln 111ln 22i i n e n w i L L D D D KD D D D a a l l -+轾骣犏琪桫犏=+++犏犏犏臌? （1-1） 式中：K ——总传热系数，W /(m 2·℃)； e D ——计算直径，m ；（对于保温管路取保温层内外径得平均值，对于无保温埋地管路可取沥青层外径）； n D ——管道内直径，m ； w D ——管道最外层直径，m ； 1α——油流与管内壁放热系数，W/(m 2·℃)； 2α——管外壁与周围介质得放热系数，W/(m 2·℃)； i λ——第i 层相应得导热系数，W/(m·℃)； i D ，1i D +——管道第i 层得内外直径，m ，其中1,2,3...i n =； L D ——结蜡后得管内径，m 。 为计算总传热系数K ，需分别计算内部放热系数1α、自管壁至管道最外径得 导热热阻、管道外壁或最大外围至周围环境得放热系数2α。（1）内部放热系数1α得确定 放热强度决定于原油得物理性质及流动状态，可用1α与放热准数u N 、自然对流准数r G 与流体物理性质准数r P 间得数学关系式来表示[47]。在层流状态（Re<2000），当Pr 500Gr
