电气与电子信息工程学院
《计算机仿真及应用B》题目：三相异步电动机的建模与仿真
学号： 201140220131 姓名：李德武
班级：11级电气工程及其自动化（一）班任课老师：陈学珍
三相异步电动机的建模与仿真
一．实验题目
三相异步电动机的建模与仿真
二．实验原理
三相异步电动机也被称作感应电机，当其定子侧通入电流后，部分磁通将穿过短路环，并在短路环内产生感应电流。短路环内的电流阻碍磁通的变化，致使有短路环部分和没有短路环部分产生的磁通有相位差，从而形成旋转磁场。转子绕组因与磁场间存在着相对运动而产生感应电动势和感应电流，即旋转磁场与转子存在相对转速，并与磁场相互作用产生电磁转矩，使转子转起来，从而实现能量转换。
三相异步电动机具有结构简单，成本较低，制造，使用和维护方便,运行可靠以及质量较小等优点，从而被广泛应用于家用电器，电动缝纫机，食品加工机以及各种电动工具，小型电机设备中，因此，研究三相异步电动机的建模与仿真。
三.实验步骤
1.选择模块
首先建立一个新的simulink模型窗口，然后根据系统的描述选择合适的模块添加至模型窗口中。建立模型所需模块如下：
1）选择simPowerSystems模块库的Machines子模块库下的Asynchronous Machine SI Units模块作为交流异步电机。
2）选择simPowerSystems模块库的Electrical Sources子模块库下的Three-Phase Programmable V oltage Source模块作为三相交流电源。
3）选择simPowerSystems模块库的Three-Phase Library子模块库下的Three-Phase Series RLC Load模块作为串联RLC负载。
4）选择simPowerSystems模块库的Elements子模块库下的Three-Phase Breaker模块作为三相断路器，Ground模块作为接地。
5）选择SimPowerSystems模块库的Measurements子模块库下的V oltage Measurement模块作为电压测量。
6）选择Sources模块库下的Constant模块作为负载输入。
7）选择Signals Rounting模块库下的Bus Selector模块作为直流电动机输出信号选择器。8）选择Sinks模块库下的Scope模块。
9）选择SimPowerSystems模块库的Measurements子模块库下的Three-phase V-I Measurements用于创建子系统。
2.搭建模块
将所需模块放置合适位置，再将模块从输入端至输出端进行相连，搭建完的串电阻起动simulink模型如图1所示
图1 三相异步电动机Simulinks仿真模型
3.模块参数设置
（1）Asynchronous Machine SI Units模块参数设置
双击Asynchronous Machine SI Units模块，则弹出Asynchronous Machine SI Units模块参数设置对话框。三相异步电动机模块的具体参数设置如图2所示：
图2 Asynchronous Machine SI Units模块参数设置对话框
（2）Three-Phase Programmable V oltage Source模块参数设置
双击Three-Phase Programmable V oltage Source模块，则弹出Three-Phase Programmable V oltage Source模块参数设置对话框。三相可调交流电压源的具体参数设置如图3：
图3 Three-Phase Programmable Voltage Source模块参数设置对话框
（3）Three-Phase Series RLC Load模块参数设置
双击Three-Phase Series RLC Load模块，则弹出Three-Phase Series RLC Load模块参数设置对话框。模块的具体参数设置如图4所示：
图4 Three-Phase Series RLC Load模块参数设置对话框
（5）Three-Phase Breaker模块参数设置
双击Three-Phase Breaker模块，则弹出Three-Phase Breaker模块参数设置对话框。三相断路器模块的具体参数设置如图5所示：
图5 Three-Phase Breaker模块参数设置对话框
（5）Constant模块参数设置
双击系统模型窗口中的Constant模块，则弹出Constant模块设置对话框。其具体参数设置如图6所示：
图6 Constant模块设置对话框
（6）Bus Selector模块参数设置
在模型搭建完后，运行一次Simulinks，此时双击Bus Selector模块，会弹出如图7所示的对话框，用户将待输出的信号从对话框左侧的signals in the bus列表框内的信号选择右侧的Selected signals列表框内便可。
图7 设置参数后的Bus Selector模块参数设置对话框
（7）需要创建子系统的模块
Three-phase V-I Measurements为模板建立子系统，对Three-phase V-I Measurements具体参数设置如下图8：
图8 Three-phase V-I Measurements具体参数设置对话框
通过添加相应的原件获得的子系统如下图9：
图9 Three-phase V-I Measurements经过创建子系统后的原理图
去掉其外围，将最终的子系统连接到仿真线路图当中。
（8）scope模块参数设置
单击Scope示波器窗口中的Parameters属性图标，则弹出Scope模块参数设置对话框若要设置示波器窗口中的任意一个坐标系的y轴范围，可在示波器窗口中任意一个坐标系内单击鼠标右键，然后再弹出的快捷菜单中选择Axes properties进行设置。
4.仿真参数设置
设置仿真参数的Start time为0，Stop time为0.5，Solver options的步长Variable-Step，解算方法Solve选择ode23tb.
四．仿真结果
保存该系统模型并进行仿真运行，仿真结果如下图10,11所示：
图10 三相交流电源AB相电压显示
图11 频率为50Hz异步电动机m端输出的Scopel仿真结果
辽宁工业大学 实验室开放课题设计（论文） 题目：异步电动机机械特性的MATLAB仿真》 院（系）：电气工程学院 专业班级：自动化 131 学号： 0 ` 学生姓名：徐峰 指导教师：赵丽丽
起止时间：
摘要 异步电动机以其结构简单、运行可靠、效率较高、成本较低等特点，在日常生活中得到广泛的使用。目前，电动机控制系统在追求更高的控制精度的基础上变得越来越复杂，而仿真是对其进行研究的一个重要手段。MATLAB是一个高级的数学分析和运算软件，可用动作系统的建模和仿真。在分析三相异步电动机物理和数学模型的基础上，应用MATLAB软件简历了相对应的仿真模型；在加入相同的三相电压和转矩的条件下，使用实际电机参数，与MALAB给定的电机模型进行了对比仿真。 第一章对异步电机的实验要求做出了相关的描述，第二章对MATLAB仿真软件做了一定的介绍，第三章是对异步电动机的机械特性、启动、制动和正反转进行理论分析和仿真模拟以及仿真结果的分析。 经分析后，表明模型的搭建是合理的。因此，本设计将结合MATLAB的特点，对三相异步电机进行建模和仿真，并通过实际的电动机参数，对建立的模型进行了验证。 关键词：异步电机、数学模型、MATLAB仿真、三相异步电动机
目录 第1章实验任务及要求 (1) 第2章 MATLAB及SIMULINK的介绍 (2) MATLAB介绍 (2) S IMULINK模块的介绍 (3) 第3章仿真实验 (4) 三相异步电动机的机械特性 (4) 三相异步电动机起动的仿真 (6) 三相异步电动机制动仿真 (8) 三相异步电动机正反转仿真 (10) 第4章总结 (12) 参考文献 (13) 附录 (14)
实验二、三相鼠笼异步电动机的工作特性及参数测定 一、实验目的 1、掌握三相异步电动机的空载、堵转和负载试验的方法。 2、用直接负载法测取三相鼠笼式异步电动机的工作特性。 3、测定三相鼠笼式异步电动机的参数。 二、预习要点 1、异步电动机的工作特性指哪些特性？ 2、异步电动机的等效电路有哪些参数？它们的物理意义是什么？ 3、工作特性和参数的测定方法。 三、实验项目 1、测量定子绕组的冷态电阻。 2、空载实验。 3、短路实验。 4、负载实验。 四、实验方法 1、实验设备
2、屏上挂件排列顺序 D33、D32、D34-3、D31、D42、D51 三相鼠笼式异步电机的组件编号为DJ16。 3、测量定子绕组的冷态直流电阻。 将电机在室内放置一段时间，用温度计测量电机绕组端部或铁心的温度。当所测温度与冷却介质温度之差不超过2K时，即为实际冷态。记录此时的温度和测量定子绕组的直流电阻，此阻值即为冷态直流电阻。 利用万用表测定绕组电阻，记录下表 表4-3 4、空载实验 1) 按图4-3接线。电机绕组为Δ接法(U N=220V)，直接与测速发电机同轴联接，负载电机DJ23不接。 2) 把交流调压器调至电压最小位置，接通电源，逐渐升高电压，使电机起动旋转，观察电机旋转方向。并使电机旋转方向符合要求( 如转向不符合要求需
调整相序时，必须切断电源)。 3) 保持电动机在额定电压下空载运行数分钟，使机械损耗达到稳定后再进行试验。 图4-3 三相鼠笼式异步电动机试验接线图 4) 调节电压由1.2倍额定电压开始逐渐降低电压，直至电流或功率显著增大为止。在这范围内读取空载电压、空载电流、空载功率。 5) 在测取空载实验数据时，在额定电压附近多测几点，共取数据7～9 组记录于表4-4中。 表4-4 序号 U0L（V）I0L（A）P0（W） cosφ0 U AB U BC U CA U0L I A I B I C I0L PⅠP P0
普通三相异步电动机与变频电动机的区别 普通的三相异步电动机可以用变频器驱动吗 普通的三相异步电动机与变频调速的三相异电动机有何区别 普通异步电机与变频电机的区别——普通异步电动机都是按恒频恒压设计的，不可能完全适应变频调速的要求。 以下为变频器对电机的影响： 1、电动机的效率和温升的问题 不论那种形式的变频器，在运行中均产生不同程度的谐波电压和电流，使电动机在非正弦电压、电流下运行。据资料介绍，以目前普遍使用的正弦波PWM型变频器为例，其低次谐波基本为零，剩下的比载波频率大一倍左右的高次谐波分量为：2u+1（u为调制比）。 高次谐波会引起电动机定子铜耗、转子铜（铝）耗、铁耗及附加损耗的增加，最为显著的是转子铜（铝）耗。因为异步电动机是以接近于基波频率所对应的同步转速旋转的，因此，高次谐波电压以较大的转差切割转子导条后，便会产生很大的转子损耗。除此之外，还需考虑因集肤效应所产生的附加铜耗。这些损耗都会使电动机额外发热，效率降低，输出功率减小，如将普通三相异步电动机运行于变频器输出的非正弦电源条件下，其温升一般要增加10%~20%。 2、电动机绝缘强度问题 目前中小型变频器，不少是采用PWM的控制方式。他的载波频率约为几千到十几千赫，这就使得电动机定子绕组要承受很高的电压上升率，相当于对电动机施加陡度很大的冲击电压，使电动机的匝间绝缘承受较为严酷的考验。另外，由PWM变频器产生的矩形斩波冲击电压叠加在电动机运行电压上，会对电动机对地绝缘构成威胁，对地绝缘在高压的反复冲击下会加速老化。 3、谐波电磁噪声与震动 普通异步电动机采用变频器供电时，会使由电磁、机械、通风等因素所引起的震动和噪声变的更加复杂。变频电源中含有的各次时间谐波与电动机电磁部分的固有空间谐波相互干涉，形成各种电磁激振力。当电磁力波的频率和电动机机体的固有振动频率一致或接近时，将产生共振现象，从而加大噪声。由于电动机工作频率范围宽，转速变化范围大，各种电磁力波的频率很难避开电动机的各构件的固有震动频率。 4、电动机对频繁启动、制动的适应能力 由于采用变频器供电后，电动机可以在很低的频率和电压下以无冲击电流的方式启动，并可利用变频器所供的各种制动方式进行快速制动，为实现频繁启动和制动创造了条件，因而电动机的机械系统和电磁系统处于循环交变力的作用下，给机械结构和绝缘结构带来疲劳和加速老化问题。 5、低转速时的冷却问题 首先，异步电动机的阻抗不尽理想，当电源频率较底时，电源中高次谐波所引起的损耗较大。其次，普通异步电动机在转速降低时，冷却风量与转速的三次方成比例减小，致使电动机的低速冷却状况变坏，温升急剧增加，难以实现恒转矩输出。

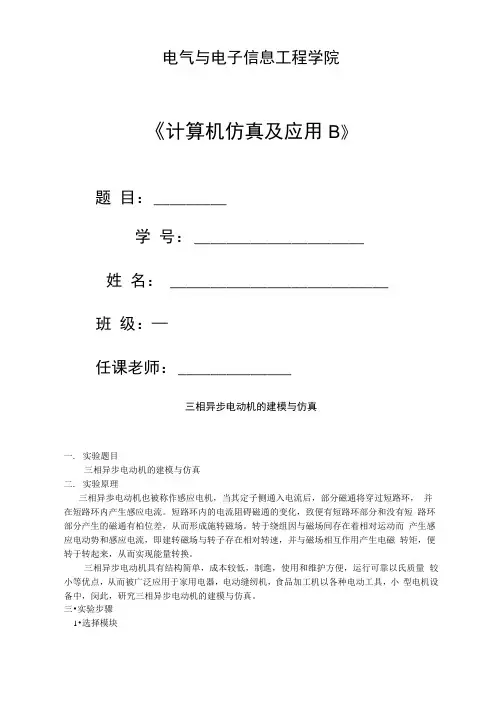

电气与电子信息工程学院 《计算机仿真及应用B》题目 学号： 姓名: 班级: 任课老师:
