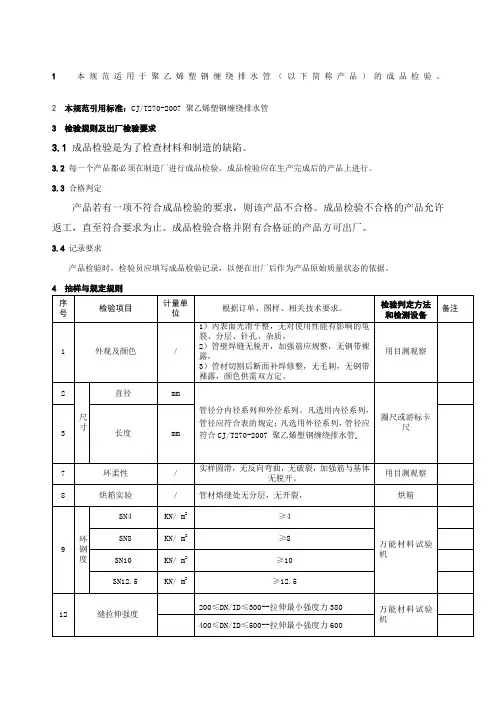

1本规范适用于聚乙烯塑钢缠绕排水管（以下简称产品）的成品检验。
2 本规范引用标准：CJ/T270-2007 聚乙烯塑钢缠绕排水管
3 检验规则及出厂检验要求
3.1 成品检验是为了检查材料和制造的缺陷。
3.2 每一个产品都必须在制造厂进行成品检验。成品检验应在生产完成后的产品上进行。
3.3 合格判定
产品若有一项不符合成品检验的要求，则该产品不合格。成品检验不合格的产品允许返工，直至符合要求为止。成品检验合格并附有合格证的产品方可出厂。
3.4 记录要求
产品检验时，检验员应填写成品检验记录，以便在出厂后作为产品原始质量状态的依据。
4 抽样与规定规则
900≤DN/ID≤1900—
拉伸最小强度力1200
2000≤DN/ID≤2600—
拉伸最小强度力1440
14 标志／标志清晰、正确。
用目测观察15 堆放／堆放整齐，层数符合标准要求。
抽样标准按：CJ/T270-2007 聚乙烯塑钢缠绕排水管
附件1：
编制：
ISO文件编写小组
审核
日期
01日
批准
日期
8日
附件1 成品检验报告
成品检验报告
产品名称: 聚乙烯塑钢缠绕排水管执行标准：CJ/T270-2007 聚乙烯塑钢缠绕排水管型号规格: 环刚度(SN) 报告号:
序号检验项目
计量单
位
技术要求
检验
结果
单项
评定
1 外观及颜色／1）内表面光滑平整，无对使用性能有影响的龟裂、分层、针孔、杂质，
2）管壁焊缝无脱开，加强筋应规整，无钢带裸露，
3）管材切割后断面补焊修整，无毛刺，无钢带裸露，颜色供需双方定。
审核/日期：检验员/日期：
