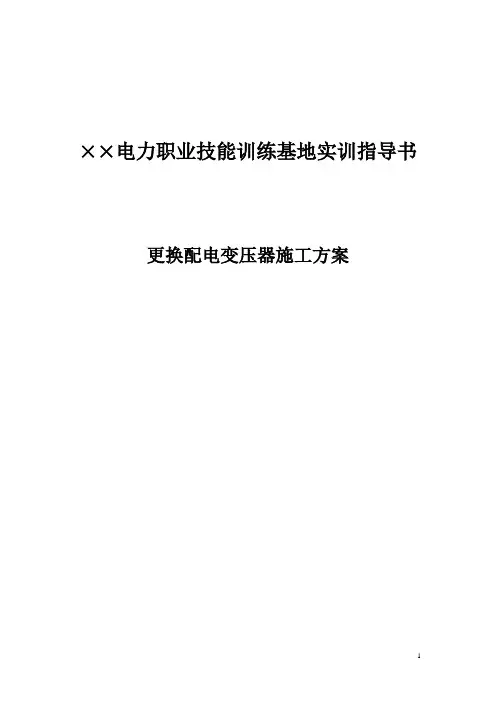

江苏电力职业技能训练基地实训指导书
更换配电变压器施工方案
江苏省电力职业技能训练基地
2007年12月
更换变压器施工方案教材
一、配电变压器停、送电的操作
1、操作跌落式熔断器(保险)，应使用合格的绝缘棒进行操作，雨天操作应使用有防雨罩的绝缘棒，并戴绝缘手套。
2、在配电变压器台架上进行工作，不论线路是否停电，应先拉开低压侧刀闸，后拉开高压侧隔离开关(刀闸)或跌落式熔断器 (保险)，在停电的高、低压引线上验电、接地。上述操作在工作负责人监护下进行时，可不用操作票。
3、高压跌落式熔断器的操作方法
（1）、操作跌落式熔断器时要选好位置，使用足够长度的绝缘杆在地面操作与带电部位保持足够距离，严禁上变台操作。
（2）、在操作中，拉闸先断中间相，后断两边相；合闸先合两边相，后合中间相。
（3）、如遇到风天操作，拉闸应先断中间相，次下风相，最后断上风相；合闸应先合上风相，次合下风相，最后合中间相。
（4）、带刀闸的低压出线停电时，先拉开空气开关，再拉出线侧刀闸，最后拉母线侧刀闸；送电时，先合母线侧刀闸，再合出线侧刀闸，最后合空气开关。
二、施工过程
1、调换配电变压器的依据
1）、配变故障
2）、配变增容
3）、配变减容
2、应遵守的规章制度
1）、《农村低压电力技术规程》DL499-1992
2）、《电力安全工作规程》（电力线路部分）国家电网安监［2005］83号
3）、《电力变压器运行规程》DL/T572-1995
4）、《架空绝缘配电线路施工及验收规程》DL/T602-1996
3、具体施工步骤：
三、编写施工的三措方案（一）、组织措施
1、明确调换配电变压器的工作班并确定工作负责人
工作班：xx供电公司配电工区检修二班
工作负责人：张三，必须具有市公司安监部发文确认。
2、明确工作负责人和工作班人员的职权和职责
工作负责人的职权和职责：
组织并合理分配工作，进行安全教育、督促、监护工作人员遵守安全规程，检查安全措施是否正确完备，安全措施是否符合现场实际条件。一般情况下，工作前对工作人员交待安全事项，对整个工程的安全、技术等负责，工作结束后总结经验与不足之处，工作负责人不得兼做其他工作。
工作班人员的职权和职责：
1）明确工作内容、工作流程、安全措施、工作中的危险点，并履行确认手续；
2）严格遵守安全规章制度、技术规程和劳动纪律，正确使用安全工器具和劳动保护用品；
3）相互关心工作安全，并监督《安规》的执行和现场安全措施的实施。
3、明确调换配电变压器的主要工作量和具体分工
主要工作量：具体分工
1）、工作票的办理--------------------- 工作负责人
2）、配电停电操作--------------------- 两人操作，一人监护，一人操作
3）、验电接地---------------------------- 两人进行，一人监护，一人操作
4）、拆除旧变压器--------------------- 工作负责人监护，两名工作人员杆上更换，一名人员负责起重指挥。
5）、安装新变压器--------------------- 工作负责人监护，两名工作人员杆上更换，一名人员负责起重指挥。
6）、工作后检查------------------------- 工作负责人
（二）、技术措施
1、根据项目要求和现场实际选择合理的施工方案
是否需要高压线路停电；吊装配变采用吊车还是绑扎大梁用手拉葫芦吊装；如采用吊车需用多少吨位的吊车；如地形复杂，变压器如何到达现场，采用人工还是机械，需要的多少人工和工器具；
2、施工中应配备的主要工器具和材料
10kV操作杆一套，10kV、400V验电器各一个，10kV绝缘鞋一双，10kV绝缘手套一双，高压接地线一组，低压短路线一组，安全围栏两套，钢丝绳一根，吊绳一根，安全带两副，脚扣2副，2500V、500V绝缘摇表各一只。
8#铁丝5公斤。
（三）、安全措施
1、配电变压器、工器具、材料运输的安全事项
1）、装运电杆、变压器和线盘时应绑扎牢固，并用绳索绞紧混凝土水泥杆、线盘的周围应塞牢，防止滚动、移动伤人。运载超长、超高或重大物件时，物件重心应与车厢承重中心基本一致，超长物件尾部应设标志。严禁客货混装。
2）、装卸电杆等笨重物件应采取措施，防止散堆伤人。分散卸车时，每卸一根之前，应防止其余杆件滚动每卸完一处，应将车上其余的杆件绑扎牢固后，方可继续运送。
3）、人力运输的道路应事先清除障碍物，山区抬运笨重的物件应事先制定运输方案，采取必要的安全措施。
4）、多人抬杠电杆时应同肩，步调一致，起放电杆时应相互呼应协调。重大物件不得直接用肩扛运，雨、雪后抬运物件时应有防滑措施。
2、停送电联系程序
3、现场安全技术措施的落实
1）、停电。停电操作的程序要正确，要使用合格的绝缘棒，戴绝缘手套。
2）、验电。验电器要试验，验电的顺序、方法要正确。
3）、装设接地线。高低压侧都要做接地。
4）、悬挂标示牌和装设遮拦。在工作地段的要设置围栏，特别是吊车起吊配变时，起重臂下
要重点围挡。并要悬挂明显的标示牌，防止无关人员进入施工现场。
4、工器具检查和试验的要求
检查要求：
1）、安全工器具使用前的外观检查应包括绝缘部分有无裂纹、老化、绝缘层脱落、严重伤痕，固定连接部分有无松动、锈蚀、断裂等现象。对其绝缘部分的外观有疑问时应
进行绝缘试验合格后方可使用。
2）、绝缘操作杆、验电器:允许使用电压应与设备电压等级相符。使用时，作业人员手不得越过:手持部分的界限。雨天在户外操作电气设备时，操作杆的绝缘部分应有防雨罩或使用带绝缘子的操作杆。使用时，人体应与带电设备保持安全距离，并注意防止绝缘杆被人体或设备短接，以保持有效的绝缘长度。
3）、携带型短路接地线的两端夹具应保证接地线与导体和接地装置都能接触良好、拆装方便，有足够的机械强度，并在大短路电流通过时不致松脱。携带型接地线使用前应检查是否完好，如发现绞线松股、断股、护套严重破损、夹具断裂松动等均不得使用。
4）、安全帽:安全帽使用前，应检查帽壳、帽衬、帽箍、顶衬、下颜带等附件完好无损。使用时，应将下颏带系好，防止工作中前倾后仰或其他原因造成滑落。
5）、安全带:其腰带和保险带、绳应有足够的机械强度，材质应有耐磨性，卡环(钩)应具有保险装置，操作应灵活。保险带、绳使用长度在3m以上的应加缓冲器。
6）、脚扣和登高板:金属部分变形和绳 (带)损伤者禁止使用。特殊天气使用脚扣和登高板应采取防滑措施。
试验要求：
1）、各类安全工器具应经过国家规定的型式试验、出厂试验和使用中的周期性试验，并做好记录。
2）、安全工器具经试验合格后，应在不妨碍绝缘性能且醒目的部位粘贴合格证。
3）、安全工器具的电气试验和机械试验可由各使用单位根据试验标准和周期进行，也可委托有资质的试验研究机构试验。
4）、安全工具的试验要求
5）、登高工器具试验标准表
6）、起重工具的试验要求。
5、登高作业的安全注意事项
1）、凡在离地面（坠落高度基准面）2m及以上的地点进行的工作，都应视为做高处作业。
2）、高处作业时，安全带（绳）应挂在牢固的构架上或专为挂安全带用的钢架或钢丝绳上，并不得低挂高用，禁止系挂在移动或不牢固的物件上[如避雷器、断路器（开关）、隔离开（刀闸）、互感器等支持不牢固的物件]。系安全带后应检查扣环是否扣牢。
3）、上杆塔作业前，应检查根部、基础和拉线是否牢固。新立杆塔在杆基未完全牢固或做好临时拉线前，严禁攀登。遇有冲刷、起土、上拔或导地线、拉线松动的杆塔，应先培土加固，打好临时拉线或支好杆架后，在行登杆。
4）、登杆塔前，应先检查登高工具和设施，如脚扣、升降板、安全带、梯子和脚钉、爬梯、防坠装置等是否完整牢靠。禁止携带器材登杆或在杆塔上移位。严禁利用绳索、拉线上杆塔或顺杆下滑。
上横担进行工作前，应检查横担连接是否牢固和腐蚀情况、检查时安全带（绳）应系在主杆或牢固的构架上。
5）、在杆塔高空作业时，应使用有后备绳的双保险安全带和保护绳应分别挂在杆塔不同部位的牢固构架上，应防止安全带从杆顶脱出或被锋利物损坏。人员在转位时，手扶的构架应牢固，且不得失去后备绳的保护。
6）、高处作业应使用工具袋，较大的工具应固定在牢固的构件上，不准随便乱放。上下传递物件应用绳索栓牢传递，严禁上下抛掷。
在高处作业现场，工作人员不得站在作业处的垂直下方，高空落物区不得有无关人员通行或逗留。在行人道口或入口密集区从事高处作业，工作点下方应设围栏或其他保护措施。
杆塔上下无法避免垂直交叉作业时，应做好防落物伤人的措施，作业时要相互照应，密切配合。
7）、在气温低于零下10℃时，不宜进行高处作业。确因工作需要进行作业时，作业人员应采取保暖措施，施工场所附近设置临时取暖休息所，并注意防火。高处连续工作时间不宜超过lh。
在冰雪、霜冻、雨雾天气进行高处作业，应采取防滑措施。
6、施工中指挥、信号及工作人员的相互配合事宜
7.拆旧及更换配电变压器的安全注意事项
四、更换配电变压器的工作票填写
单位
（1）在本公司进行的工作，填写工作负责人所在的单位名称。
（2）外单位来本公司进行的工作，填写施工单位名称。
停电申请单编号
填写运行管理单位向调度报送的停电申请单编号。
编号
（1）工作票的编号，同一单位（部门）同一类型的工作票应统一编号，不得重号。
（2）微机开票时，单位和编号由系统自动生成。
（3）当工作票打印有续页时，在每张续页右上方填写工作票编号。
1.工作负责人(监护人)
工作负责人名单应由工区（所、公司）书面批准。非本企业的工作负责人应预先经设备运行管理单位安监部门审核确认。
班组
应填写工作负责人（监护人）所在班组名称。而不能写工作人员所在的班组名称。
2.工作班人员（不包括工作负责人）
（1）工作班人员在10人及以下时，应将工作班人员全部填写，然后注明“共×人”。
（2）工作班人员在10人以上时，至少应填写10名主要工作人员的姓名，然后注明“共×人”。
（3）工作负责人(监护人)不包括在“共×人”之内。
3.工作的线路或设备双重名称（多回路应注明双重称号、色标）
（1）线路或设备应填写电压等级、双重名称；多回路还应填写位置称号、色标。
（2）线路停电范围：一是全线停电（主线和支线都停电），应写明全线停电；二是主线部分停电，应写明停电范围的起止杆塔号；三是主线不停电，支线停电，应写明支线名称和支线的起止杆号。
4.工作任务
工作地点或工作地段
与工作线路名称栏相对应。并按要求注明分支线的名称、线路的起止杆号、配电设备的名称、地点等。
工作内容
工作内容应填写明确，术语规范。内容：更换变压器；
5.计划工作时间
填写已批准的检修期限。时间必须用阿拉伯数字填写。
6.安全措施：
6.1应改为检修状态的线路名称和应拉开的断路器（开关）、隔离开关（刀闸）、熔断器（保险）（包括分支线、用户线路和配合停电线路：）
（1）填写拉开发电厂、变电站、开闭所、配电站（所）、环网设备（包括用户设备）等线路开关、刀闸和熔断器；
（2）填写拉开需要工作班操作的线路各端（含分支）开关、刀闸和熔断器；
（3）填写拉开危及该线路停电作业，且不能采取相应安全措施的交叉跨越、平行和同杆架设线路（包括用户线路）的断路器(开关)、隔离开关(刀闸)和熔断器(保险)；
（4）填写拉开有可能返回低压电源的开关、刀闸和熔断器。
（5）停电设备的各端，应有明显的断开点（对无法观察到明显断开点的设备除外）。跌落式熔断器的熔管应摘下。
（6）填写解开线路搭头。
6.2保留或邻近的带电线路、设备
应填写双重名称和带电线路、设备的电压等级。主要填写以下内容：
（1）同杆架设未停电的线路、设备名称（双重称号）；
（2）发电厂、变电站出口停电线路两侧的邻近带电线路；
（3）与工作地段邻近、平行或交叉且有可能误登误触的带电线路及设备；
（4）拉开后一侧有电、一侧无电的配电设备。如柱上开关、闸刀、跌落保险等。
6.3其他安全措施和注意事项
根据工作现场的具体情况而采取的一些安全措施或有关安全注意事项。如：装设个人保安接地线；在杆下装设临时围栏；起重、运输安全事项；在道路上放置提醒来往车辆和行人注意安全的交通警示牌等。
6.4应挂接地线栏
由工作票签发人填写电压等级、线路双重名称及装设接地线的具体杆号；接地线编号栏在挂好接地线后由工作负责人在现场填写。填写接地杆号，必要时应标明大号侧或小号侧。
（1）各工作班工作地段两端和有可能送电到停电线路的分支线（包括用户）都要挂接地线。
（2）配合停电线路上的接地线，可以只在停电检修线路工作地点附近安装一组；在需要升降线时应挂两组接地线。
工作票签发人签名
单签发时签发人复查后签上姓名时间；双签发时会签人审核后签上姓名时间。
工作负责人签名
负责人收到工作票审核无误后签上姓名时间。
线路工作票中示意图画法
示意图由工作票签发人绘图并用虚线标出工作范围。图中应标明各侧变电站名称、作业范围地段的杆塔、所挂接地线的杆塔号及接地线编号；带电线路、同杆架设多回路、交叉跨越，带电部位应用红笔标出。
7.确认本工作票1-6项，许可工作开始
许可方式分当面通知、电话下达、派人送达三种。若停电线路作业还涉及其他单位配合停电的线路时，工作负责人应在得到指定的配合停电设备运行管理单位联系人通知这些线路已停电和接地，并履行工作许可书面手续后，才可开始工作。
工作线路许可人的许可签在(记录在)本栏；配合停电线路的签名应签在备注栏。
8.本次工作危险点分析及防范措施（由工作负责人填写）
工作负责人应根据现场具体情况，填写工作过程中存在的主要危险点和防范措施。危险点及防范措施要具体明确。只填写在工作负责人收执的工作票上。
9.确认工作负责人布置的工作任务、安全措施和危险点防范措施
工作班组人员签名
工作班成员在明确了工作负责人、专责监护人交待的工作内容、人员分工、带电部位、现场布置的安全措施和工作的危险点及防范措施后，每个工作班成员在工作负责人所持工作票上签名，不得代签。多班组工作，可由各小组负责人在总票上签名，其他小组成员分别在分票或开工会记录上签名。
10.工作负责人、工作人员变动情况
（1）工作负责人变动：经工作票签发人同意，在工作票上填写离去和变更的工作负责人姓名及变动时间，同时通知工作许可人。工作负责人的变更应告知全体工作班成员。变更的工作负责人应做好交接手续。
（2）工作人员变动：应经工作负责人同意签名，并在工作票上写明变动人员姓名、变动日期及时间。新增加的工作人员在明确了工作内容、人员分工、带电部位、现场安全措施和工作的危险点及防范
措施，在工作负责人所持工作票上第9项确认栏签名后方可参加工作。
11.工作票延期
工作票需办理延期手续，应在有效时间尚未结束以前由工作负责人向当值调度员或工作许可人提出申请，并将同意延期时间、延期期限记入本栏，同时工作负责人、工作许可人签名(或代签)。工作票只能延期一次。
12. 每日开工和收工时间
填用数日内工作有效的第一种工作票，每日收工时如果将工作地点所装的接地线拆除，次日恢复工作前应重新验电挂接地线。
如果经调度允许的连续停电、夜间不送电的线路，工作地点的接地线可以不拆除，但次日恢复工作前应派人检查。
每日开工在完成对安全措施的检查、开好开工会后，由工作负责人将开工时间填入表内。收工时工作负责人应得到小组负责人或全部工作班成员当日工作结束的报告，开好收工会后将收工时间填入表内。
13.工作票终结
完工后，工作负责人（包括小组负责人）应检查线路检修地段的状况，确认在杆塔上、导线上、绝缘子串上及其他辅助设备上没有遗留的个人保安线、工具、材料等，查明全部工作人员确由杆塔上撤下后，再命令拆除工作地段所挂的接地线。接地线拆除后，应即认为线路带电，不准任何人再登杆进行工作。
多个小组工作，工作负责人应得到所有小组负责人工作结束的汇报。
13.1现场所挂的接地线编号共组，已全部拆除、带回。
工作负责人应将现场所拆的接地线编号和数量填写齐全，不得遗漏。
13.2工作终结报告
（1）工作终结后，工作负责人应及时报告工作许可人，若有其他单位配合停电线路，还应及时通知指定的配合停电设备运行管理单位联系人。报告方法有当面报告和电话报告。
（2）工作终结的报告应简明扼要，并包括下列内容：工作负责人姓名，某线路上某处（说明起止杆塔号、分支线名称等）工作已经完工，设备改动情况，工作地点所挂的接地线、个人保安线已全部拆除，线路上已无本班组工作人员和遗留物，可以送电。
（3）报告结束后填写报告方式、时间，工作负责人、许可人签名(电话报告时代签)。
14.备注
（1）注明指定专责监护人及负责监护地点及具体工作；
（2）记录配合停电的许可情况；
（3）其他需要交代或需要记录的事项。
注：电力线路工作票中下列五项不得涂改：
（1）工作地段；
（2）线路或设备名称编号、位置称号、色标；
（3）接地线装设地点、编号；
（4）计划工作时间、许可开始工作时间、工作延期时间、工作终结时间；（5）操作“动词”。
填写工作票时，所有栏目不得空白，若没有内容应填“无”。
五、现场更换配电变压器的安全注意事项
序号防范
类型危险点预控措施
1触电1.直接触
电
2.感应电
触电
1.施工前应拉开送往变压器台的所有电源（包括路灯
电源），并在变压器低压负荷开关和高压令克验电确认无
电挂接地线后方可工作。
2.验电时要使用合格的相应电压等级的专用验电器，
验电人员应戴绝缘手套，并有专人监护。
3.雨天操作应使用有防雨罩的绝缘杆，操作人员应戴
安全帽并设专人监护。
4.严禁徒手摘挂跌落式熔断器，雷电时严禁操作跌落
式熔断器。
5.施工中要与高压带电部位保持安全距离：10KV ，
0.7米并设专人监护。
6.做好防止路灯线触电的措施。
7.吊臂和变压器距跌落式熔断器及以上带电部位应
保持2米以上安全距离。
8.在捆绑变压器时，应将铁丝在配变台下圈成小盘，
并用绳索传递，使用时要保证安全距离。
2高处
坠落
1.登高工
器具有缺
陷
1.上杆前应先检查杆根和登杆工具及脚钉。
2.施工人员要戴好安全帽，登杆人员应系好安全带，
安全带应系在牢固的构件
上，防止被锋利物割伤。
3.用脚扣上下杆时要采取防滑措施。
2.上、下杆
（塔）及转
移
上下杆过程中不得失去安全带的围杆带的保护，杆塔
上转移过程中不得失去安全带的保险绳的保护。
3.装置不
牢固
使用梯子时应有人扶持或绑牢。
六、汽车吊车施工的安全注意事项
工作前，工作负责人应对起重工作和工器具进行全面的检查。
1、汽车吊车只限于熟悉使用方法并经考试合格后，取得合格证的人员使用。
2、起吊重物时不准让其长期悬在空中，有重物悬在空中时，禁止驾驶员离开驾驶室。
3、吊装前应全面检查起重工具，钢丝绳和吊钩不得损伤，吊钩应有防止脱钩的保险装置，确保吊装安全。
4、吊装时应保持平稳、速度均匀，发现异常应立即停止作业。
5、起重工作应由有经验且取得起重指挥作业证的人统一指挥，指挥信号应简明、统一、畅通，分工应明确。参加起重工作的人员应熟悉起重搬运方案和安全措施。
6、汽车吊应安置平稳牢固，并应设有制动和逆止装置。制动装置失灵或不灵敏的起重机械禁止使用。
7、起重机械和起重工具的工作荷重应有铭牌牌规定，使用时不得超出。工作前应按说明书的要求平整停机场地，牢固可靠地打好支腿。
8、当重物吊离地面后，工作负责人应再检查各受力部位和被吊物品，无异常情况后方可正式起吊。
9、在起吊、牵引过程中，受力钢丝绳的周围、上下方、内角侧和起吊物的下面，严禁有人逗留和通过。吊运重物不得从人头顶通过，吊臂下严禁站人。
10、起重工作时，臂架、吊具、辅具、钢丝绳及重物等与带电体的最小距离不得小于下表的规定：
起重机械与带电体的最小安全距离
11、在吊起或放落变压器前，应检查台、构架结构是否牢固。
12、对于汽车吊驾驶员的管理要求。
电力线路第一种工作票格式
电力线路第一种工作票
单位停电申请单编号编号
1．工作负责人（监护人）班组
2．工作班人员（不包括工作负责人）
共人。
3．工作的线路或设备双重名称（多回路应注明双重称号、色标）
4．工作任务
5．计划工作时间
自年月日时分
至年月日时分
6．安全措施（必要时可附页绘图说明，红色表示有电）
6．1 应改为检修状态的线路间隔名称和应拉开的断路器（开关）、隔离开关（刀闸）、熔断器（保险）（包括分支线、用户线路和配合停电线路）：
6．2 保留或邻近的带电线路、设备：
6．3 其他安全措施和注意事项：
6．4 应挂的接地线，共组
工作票签发人签名年月日时分
工作票会签人签名年月日时分
工作负责人签名年月日时分收到工作票
7．确认本工作票1~6项，许可工作开始
8．本次工作危险点分析及防范措施（由工作负责人填写）
9．确认工作负责人布置的工作任务、安全措施和危险点及防范措施
工作班组人员签名
10．工作负责人变动情况
原工作负责人离去，变更为工作负责人
工作票签发人年月日时分
工作人员变动情况（变动人员姓名、变动日期及时间）：
工作负责人签名
11．工作票延期
有效期延长到年月日时分
工作负责人签名年月日时分
工作许可人年月日时分
12．每日开工和收工时间（使用一天的工作票不必填写）
13．工作票终结
13．1 现场所挂的接地线编号共组，已全部拆除、带回。
13．2 工作终结报告
14．备注
（1）指定专责监护人及负责监护地点及具体工作：
（2）其他事项目：
七、配电变压器验收主要项目
1、配电变压器的验收
（1）检查产品说明书，交接试验报告及试验合格证。
（2）变压器整体及附件无缺陷，油箱及套管无渗油现象。
（3）变压器顶盖上无遗留物，外壳表面油漆完整，颜色标志正确。
（4）接地可靠，器身固定牢靠。
（5）储油柜的油温正常。
（6）分接开关操作灵活，并指在运行要求位置。
（7）温度计指示正常。
2、变压器台（室）验收项目
（1）变压器（室）所装的母线、隔离开关、熔断起等设备，分别根据该设备的验收内容及标准验收。
（2）变压器台安装尺寸必须符合图纸要求，横担等铁件应平衡，螺丝应紧固，穿入方向正确，丝扣露出螺帽3～5扣，不的过长或过短。
（3）高低压引线、母线安装应平整，各部之间距离符合要求。
（4）变压器台接地引下线符合接地规程要求。
审批
变压器安装施工方案 一、概况 1、清水河220kV变电站新建工程最终上4台主变压器、本期上#2和#3主变压器、四台主变压器的构架、上跨线等本期一次完成。变压器采用山东泰开变压器有限公司的产品。变压器型号：SFSZ11-240000/220 2、施工执行技术标准 （1）《电力变压器》 （2）《油浸式电力变压器技术参数和要求》 （3）《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》GBJ148－90 （4）《变压器运行规程》DL/T572—95 （5）《电力设备预防性实验规程》DL/T 596－1996 （6）《电业安全工作规定》 （7）《电气装置安装工程施工及验收规范》 二、施工工序流程图（如下图示）
三、安装技术措施 根据安装工序流程，每道工序除严格按规程、规范和厂家技术说明书要求施工外，安装过程中主要控制以下几道工序：开箱清点、附件检查、本体就位、变压器油处理、器身检查、真空注油。 1、开箱清点及附件检查 在清点附件时，主要进行下列外观检查在清点附件时，主要进行下列外观检查；（1）本体内气体压力应为正压，压力在0.01~0.03Mpa之间。 ⑵根据装箱清单检查所到的设备及附件的技术文件是否齐全，检查变压器外表有无机械损伤、温度计、导油管等预留孔是否齐全各种封盖螺丝是否齐全紧固，对分散包装运输的附件要按清单逐一清点。⑶套管应无损伤、无裂纹、无渗漏油，散热器、油泵、导油管等应密封良好⑷检查冲击记录仪X、Y、Z三维均小于3g。 2、本体就位 变压器就位之前，在基础及变压器上标出纵横中心线，变压器按标识就位，变压器就位时要保证变压器中心线与基础中心线一致。 3、排氮 一般变压器均采用充氮运输，变压器就位后首先进行排氮。排氮有两种方法：注油排氮及抽真空排氮。 本站采用抽真空排氮 将排氮口装设在空气流通处，用真空泵抽真空。充氮运输的变
更换变压器施工方案
济宁医学院附属医院 1#.2#?6#变压器更换工程 施工组织方案 山东国能工程有限公司 2014年4月27日
编制依据 《电气装置安装工程施工及验收规范》变压器部分。 二、工程概况 1.工程概述 （1）济宁医学院附属医院3台干式变压器更换即（1#.2#.6#变压器），原有的3台1250kVA的配电变压器老旧落后，难以继续满足供电需求，需要更换为3台1250KVA新型节能干式变压器，并进行试验送电。 （2）工程总工期：2014年5月20前完成。 2.工程特点 本工程主要特点是施工位置为医院主配电室，施工难度、协调配合量大，一定程度上增加了施工难度，针对这些特点我公司精心组织，合理安排，安安全全完成工程任务。 3.施工特点 针对工程的施工工期、质量目标、项目管理架构设置与劳动力组织、施工进度计划控制、机械设备及周转材料配备、主要技术措施、安全、文明施工、推广新技术等诸多因素尽可能做了充分考虑，突出其科学性、适用性及针对性。 三、总体目标 1.质量目标 我公司本着“追求质量卓越、信守合同承诺、保持过程受控、交付满意工程”的质量方针，切实按照《电气装置安装工程施工及验收规范》的有关规定，严把每道工序的质量关，精心组织、严格管理，创出精品我们的质量目标是：分项工程合格率100%客户满意率合格率100%严格控制质量、工期、安全、如期完成工程。 2?工期目标
我们将加大投入，精心组织施工，将工期尽量缩短，并按照合同中的约定，立即进行施工人员和机械的准备，确保在最短的时间内完成本工程施工任务。 3.安全目标 安全生产目标：在本工程施工中，我公司将严格贯彻“安全第一，预防为主”的方针，遵守国家和公司的各项规定，组织施工，创建安全生产、标准化现场。制定本项目各工序、工种的安全施工方案。 4.文明施工目标 我公司将严格按关于文明施工管理条例和公司相关工程项目综合管理达标规定、电力行业管理规定进行现场文明施工管理，场内各种材料堆码成垛，实行无垃圾管理，保持场容环境卫生，创公司文明施工现场。为建设单位用户提供一流服务；同建设单位保持良好的合作关系。 四、施工前期准备 1.明确职权和职责 明确岗位职责的主要目的是为了能够更好地解决责、权、利的关系，充分调动职工的积极性，形成激励机制、动力机制、自我约束机制，促进施工处内部的管理工作。 (1)项目经理的职责 (1-1)认真贯彻执行国家有关企业生产的方针、政策、法令、法规及 各项施工制度 (1-2)负责按公司施工计划要求，组织制定工地分期施工计划，并贯彻实施。 (1-3)负责贯彻执行工地的岗位责任制，定期召开工地行政例会，布置、检查、考核工地管理人员和施工处负责人的工作情况。
审 批 一、 简况 1、清水河220kV 变电站新建工程最终上4 台主变压器、本期上#2和#3主变压器、四台主变压器地构架、上跨线等本期一次完成.变压器采用山东泰开变压器有限公司地产品.变压器型号：SFSZ11- 240000/2202（1（2（3）《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》 GBJ148－90 （4）《变压器运行规程》DL/T572—95 （5（6（7二、 施工工序流程图（如下图示）
三、安装技术措施 根据安装工序流程，每道工序除严格按规程、规范和厂家技术说明书要求施工外，安装过程中主要控制以下几道工序：开箱清点、附件检查、本体就位、变压器油处理、器身检查、真空注油. 1、开箱清点及附件检查 在清点附件时，主要进行下列外观检查在清点附件时，主要进行下列外观检查；（1）本体内气体压力应为正压，压力在0.01~0.03Mpa之间.⑵根据装箱清单检查所到地设备及附件地技术文件是否齐全，检查变压器外表有无机械损伤、温度计、导油管等预留孔是否齐全各种封盖螺丝是否齐全紧固，对分散包装运输地附件要按清单逐一清点.⑶套管应无损伤、无裂纹、无渗漏油，散热器、油泵、导油管等应密封良好⑷检查冲击记录仪X、Y、Z三维均小于3g. 2、本体就位 变压器就位之前，在基础及变压器上标出纵横中心线，变压器按标识就位，变压器就位时要保证变压器中心线与基础中心线一致. 3、排氮 一般变压器均采用充氮运输，变压器就位后首先进行排氮.排氮有两种方法：注油排氮及抽真空排氮. 本站采用抽真空排氮 将排氮口装设在空气流通处，用真空泵抽真空.充氮运输地变压器身吊罩检查时，先让器身在空气中暴露15分钟以上，将氮气充
变压器互换施工方案 编制： 审核： 批准： 工程项目部 2014年11月4日
目录 一、工程概况 (3) 二、编制依据 (3) 三、主要实物量 (3) 四、资源配置 (4) 1、人力安排 (4) 2、施工机具配置 (4) 3、材料表 (5) 五、工期施工工期 (5) 六、主要施工方案 (5) 1、施工准备 (5) 2、确认施工条件 (6)
(6) 3、主要施工方法 (7) 4安装技术要求 (8) 5 投运前的检查 (8) 七、安全保证措施 (9) 八、环境保护及职业健康 (10)
一、工程概况 因生产时硫酸车间1#变压器故障，曾多次发生跳电停产事故，由于3#变压器生产负荷较轻，经商讨决定将硫酸车间1#变压器和开工电炉3#变压器拆除检查合格后互换使用。 二、编制依据 1、硫酸分厂安装现场及实际情况； 2、《电气装置安装工程施工及验收规范》GB50254-50259-96； 3、《电气装置安装工程高压电器施工及验收规范》GBJ148-90； 4、《中华人民共和国环境保护法》、《中华人民共和国职业病防治法》； 5、《质量手册电气设备安装手册》、二级《质量体系程序文件》、《电气作业指导书》、并结合我公司施工冶金系统及其他工程的施工经验编制而成。 三、主要实物量 1、硫酸车间1#号变压器拆除及安装 2、硫酸车间1#号变压器母排拆除 3、硫酸车间1#号变压器母排制作及安装 4、开工电炉3#变压器拆除及安装 5、开工电炉3#变压器母排拆除 6、开工电炉3#变压器母排制作及安装 四、资源配置 1、人力安排
现场管理人员：2人；电工2人；调试人员：1人。 钳工2人；架工1人； 2、施工机具配置
目录 一、适用范围 二、编制依据 三、工程概况及特点 四、施工组织及计划 五、施工准备 六、施工工序流程 七、质量工艺标准及强制性条文 八、安全技术措施 九、安全、文明及绿色施工措施 十、附录
一、适用范围 本施工方案适用于贵州黔北发电厂“上大压小”异地新建工程 #1机组主变压器、高压厂用工作变压器、高压脱硫变压器以及起备变的安装。 二、编制依据 1、《防止电力生产事故的二十五项重点要求》 2014版 2、《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》GB 50148-2010； 3、《电气装置安装工程高压电器施工及验收规范》GBJ 50147-2010； 4、《电气装置安装工程接地装置施工及验收规范》（GBJ50169-2006） 5、《工程建设标准强制性条文电力工程部分》中电联标准[2012]16号 6、《电力工程达标投产管理办法（2006版）》中电建协工[2006]6号 7、《电力建设安全工作规程（火力发电厂部分）》DL 5009.1-2002； 8、《电气装置安装工程质量检验及评定规程》DL/T 5161.1～5161.17-2002； 9、《主变及高厂变安装A版》50-F1902S-D0301A-西南电力设计院 10、《起备变安装》50-F1902S-D0302-西南电力设计院 11、变压器厂家相关资料及技术协议 三、工程概况及特点 贵州黔北发电厂“上大压小”异地新建工程#1机组主变压器为3台额定容量260MVA 单相变压器，起备变额定容量为48MVA，均由特变电工衡阳变压器有限公司提供；高压厂用变压器额定容量为48MVA，由保定天威保变电气股份有限公司提供；高压脱硫变压器额定容量为25MVA，由南京大全变压器有限公司提供。发电机出口不设断路器，主变压器低压侧采用离相封闭母线与发电机相连接，高压侧采用架空导线与220KV升压站#1主变进线间隔相连接；起备变低压侧采用共箱封闭母线与6KV开关柜相连接，高压侧采用架空导线与220KV升压站#01起备变间隔相连接；高压厂用变压器及高压脱硫变压器低压侧采用共箱封闭母线与6KV开关柜相连接，高压侧与发电机出线离相封闭母线相连接。 3.1主变压器基本技术参数 型式：单相双绕组铜线圈无励磁调压油浸式低损耗变压器 冷却方式：强油循环风冷（ODAF）
电力变压器安装施工方案 一、设备及材料准备 1、变压器应装有铭牌。铭牌上应注明制造厂名、额定容量，一二次额定容量，一二次额定电压，电流，阻抗，电 压％及接线组别等技术数据。 2、变压器的容量，规格及型号必须符合设计要求。附件备件齐全，并有岀厂合格证及技术文件。 3、型钢：各种规格型钢应符合设计要求，并无明显锈蚀。 4、螺栓：除地脚螺栓及防震装置螺栓外，均应采用镀锌螺栓，并配相应的平垫圈和弹簧垫。 5、其它材料：电焊条，防锈漆，调和漆等均应符合设计要求，并有产品合格证。 二、主要机具 2、搬运吊装机具：汽车吊，汽车，卷扬机，吊链，三步搭，道木，钢丝绳，带子绳，滚杠。 2、安装机具：台钻，砂轮，电焊机，气焊工具，电锤, 台虎钳，活扳子、鄉头，套丝板。 3、测试器具：钢卷尺，钢板尺，水平尺，线坠，摇表, 万用表，电桥及测试仪器。
三、作业条件 1＞施工图及技术资料齐全无误。 2、土建工程基本施工完毕，标高、尺寸、结构及预埋件强度符合设计要求。 3、屋面、屋顶喷浆完毕，屋顶无漏水，门窗及玻璃安装完好。 4、室内粗制地面工程结束，场地清理干净，道路畅通。 四、操作工艺 1、工艺流程： （1）＞设备点检查 1）＞设备点件检查应由安装单位、供货单位、会同建设单位代表共同进行，并做好记录。 2）、按照设备清单，施工图纸及设备技术文件核对变压器本体及附件备件的规格型号是否符合设计图纸要求。是否 齐全，有无丢失及损坏。 3）、变压器本体外观检查无损伤及变形，油漆完好无损伤。 4）、绝缘瓷件及环氧树脂铸件有无损伤、缺陷及裂纹。 （2）、变压器二次搬运 1）、变压器二次搬运应由起重工作业，电工配合。最好采用汽车吊吊装，也可采用吊链吊装。
转塘镇区单元G-R21-10-1地块公共租赁 住房工程二标段 变压器防护专项施工方案 编制人： 审核人： 审批人： 批准日期：
浙江三丰建设有限公司 二〇一三年五月 目录 一、编制依据 (3) 二、工程概况 (3) 三、变压器位置 (3) 四、防护方案 (4) 1、施工方法 (5) 2、绑扎方法 (5) 3、搭设标准 (7) 五、施工安全措施 (8) 六、安全技术措施 (8) 七、防护架拆除 (9) 八、文明施工、安全施工 (9) 九、其他有关注意事项 (9)
一、编制依据 1、总平面图； 2、施工现场实地勘察 3、《施工现场临时用电安全技术规范》（JGJ46-2005） 4、《建筑施工木脚手架安全技术规范》（JGJ164-2008） 5、《建筑施工安全检查标准》（JGJ59-2011） 6、国家相关规范规定 二、工程概况 工程名称：转塘镇区单元G-R21-10-1地块公共租赁住房工程二标段 建设单位：杭州市居住区发展中心有限公司 设计单位：杭州市城乡建设设计院有限公司 施工单位：浙江三丰建设有限公司 监理单位：浙江泛华工程监理有限公司 勘察单位：浙江省地矿勘察院 质量安全监督站：杭州之江国家旅游度假区建设工程质量安全监督站 转塘镇区单元G-R21-10-1地块公共租赁住房工程位于转塘街道北至团结浦，东至村口路，南至鸡山路，西至环山路，本标段总建筑面积约69947.96㎡(其中地上建筑面积约57168.85㎡,地下建筑面积约12779.11㎡)，建筑最高建筑高度为49.8m （地上17层，地下1层），建筑结构为钢筋混凝土框架剪力墙结构,使用功能为地上为住宅，地下为设备用房及停车场等。 三、变压器位置 现甲方提供一台400千伏安变压器，位于工地南面鸡山路围墙中部，在食堂和厕所之间，供本工程施工用电使用。变压器位于1#塔吊的大臂旋转半径之
市城市建设投资开发 施 工 方 案 市三源建设工程 2016年12月25日
目录 一、总述 (3) 1、依据 (3) 2、工程概况 (3) 3、标准 (4) 二、施工方案 (4) 1、施工准备 (4) 2、施工机具配备 (5) 3、施工安排 (7) 三、施工工艺 (10) 1、变压器安装 (11) 2、一次接线作业 (12) 3、附件安装作业 (13) 4、开关柜安装 (13) 5、母线安装 (14) 6、开关柜调试 (15) 7、变压器试验 (16) 8、导线施工要求 (17) 四、安全管理 (18) 五、质量目标、质量保证体系及技术组织措施 (19) 1、质量目标及标准 (19) 2、编制质量保证计划 (19) 3、技术交底 (20) 4、质量管理组织机构及主要职责 (21) 5、质量保证技术措施 (22) 六、安全文明施工注意事项 (26) 6.1文明施工 (26) 6.2环境保护 (26) 七、现场应急处置 (27)
一、总述 1、依据 1.1市城市建设投资开发变压器安装工程 1.2建设单位签订的供电方案协议 1.3同甲方现场勘查确定的施工方案 2、工程概况 2.1工程名称：市城市建设投资开发变压器安装工程 2.2工程地点：省市昭阳区国学路 2.3工程围：在市昭阳区国学路110kV省耕塘变电站10kV太平三横一回线10kV国学路3号分支箱搭火处电源装置变压器及计量表一套2.4工程容：在市昭阳区国学路110kV省耕塘变电站10kV太平三横一回线10kV国学路3号分支箱搭火处，安装250kVA变压器一台，铺设电力电缆60米(型号：YJV22-8.7/15kV-3×50),安装高压计量装置一套）。 2.5甲乙双方供受电设施的投资界面及建设责任围： 甲方负责投资建设的供受电设施围：110kV省耕塘变电站10kV太平三横一回线10kV国学路3号分支箱塔火处至客户变压器由甲方负责投资建设。 乙方负责投资建设的供电设施围：110kV省耕塘变电站10kV太平三横一回线10kV国学路3号分支箱塔火处电源则由乙方投资建设。
变压器拆除方案_ 作业前准备：?①施工作业前联系相关部门确保变压器已断电，保证无电作业。 ②本次变压器拆除需对木搭防护棚先进行拆除，拆除作业前要确保周边无其它施工作业安排，在作业区域东西向10米施工范围内挂警示标语牌； 因本次作业区域涉及南侧道路（滨湖南街），故在道路北段设置禁行挡物并放置警示标语牌，保证施工作业时周边作业范围内人身安全。 ③、作业前安全部门要对施工人员做安全交底； 变压器拆除必须由持有上岗证的电气专业人员操作； 并配备安全带等专业防护工具，确保高空作业及其它施工中的作业安全。? 二、变压器外接配电箱拆除确保变压器断电后，先进行变压器施工外接配电箱的拆除，将除变压器自身外的线缆、配电箱等全部拆除后移出作业区域，方便作业施工的进行。 三、木搭防护棚拆除作业①拆除防护棚外围防护安全网，因防护棚高度较高，施工人员必须为特种作业架工，并配备安全帽、带等防护具，防护安全网拆除后回收入库。 ②木方搭设防护棚拆除顺序自上而下，依次对横向、纵向、斜撑木方进行拆除，拆除木方拆除后应有序由高处运至下部场地平面，选合适区域码放整齐。 ?③按上述步骤自上向下将木方全部拆除后将防护场区进行简单清理。 四、变压器、配电柜及电缆拆除、吊装?①、防护棚拆除时吊车（25t汽吊）同步进行支设，因场区内室外台阶散水施工道路段相应开挖，场内无法进行吊车支设，故支设部位为南侧滨湖南街区域段。?②、支设完成后将吊装缆绳与变压器固定牢固，吊车轻微上吊使缆绳处于稍微紧绷状态，暂时停止吊车操作。?③、将变压器与电线杆连接件、线路及其与配电箱之间的线路全部拆除，确保起吊变压器不会对其它设备或线路造成损伤。?④、专业电工人员对变压器、电容器进行放电，直至其处于无火花状态。?⑤、吊车开始起吊，直接将变压器吊装到汽车上，在汽车上固定好变压器，扣好保险栓，运输到甲方指定地点后后吊装卸至指定地点在而后同样操作步骤吊装变压器配电箱及其配套设施。?待变压器均拆除完成后开始进行变压器之间电缆的拆除。自西侧1#主出入口开始沿图示电缆走向分步向A4东侧变压器施挖，至3#变压器段后两条电缆同步施挖。电缆埋置深度大致分为两段：1#主出入口自2#主出入口段电缆埋置深度为0.7-0.8m不等； 2#主出入口至A4东侧变压器段为0.8-1m不等。 ?电缆线总长度为705.852m。其中主路面下埋置长度部分为42.23m，路面上部为300mm厚C25混凝土； 其余663.622m在钢筋硬化场地下埋置，钢筋硬化场地上部为200mm厚C15混凝土。高、低压电缆自地下埋设进入防护棚后接入变压器外露部分长度分别为50m、20m。?人工使用空压机配合风镐依次、分段对混凝土面进行破碎，而后清理碎块； 使用手动电镐或铁镐继续进行下部土方开挖至混凝土盖板上部后轻挖至电缆线，而后将电缆拽出，施工时要灵活掌控机械与人工的开挖深度和配合使用，以免造成电缆的损伤、破坏； 待拽出电缆后将上部土及时进行回填并简易施夯，破碎的混凝土残渣全部运至场外的渣土场。而后吊车将电缆拉至汽车上并盘好、固定，运至甲方指定地点
?变压器施工准备 ?原材料半成品的要求 (1) 查验合格证和随带技术文件，变压器应有出厂试验记录。 (2)变压器应有铭牌，铭牌上应注明制造厂名，额定容量，一、二次额定电压，电流电阻抗电压（%）及接线组别等技术数据。附件齐全，绝缘件无缺损、裂纹，充油部分不渗漏，充气高压设备气压指示正常，涂层完整。 (3)干式变压器的局放试验PC值及噪声测试Db(A）值应符合设计及标准要求。 (4) 带有防护罩的干式变压器，防护罩与变压器的间距应符合标准的规定。 (5) 型钢：各种规格型钢应符合设计要求，并无明显锈蚀。 (6) 螺栓：除地脚螺栓及防震装置螺栓外，均采用镀锌螺栓，并配相应的平垫圈和弹簧垫。 (7) 其它材料：蛇皮管，耐油塑料管，电焊条，防锈漆，调合漆及变压器油，均应符合设计要求，并有产品合格证。 ?主要机具 ?搬运吊装机具：汽车吊、汽车、卷扬机、吊链、三步搭、道木、钢丝绳、带子绳、滚杠。 ?安装机具：台砂轮、电焊机、气焊工具、电锤、台虎钳、活扳子、锤子、套丝扳、滤油机、行灯变压器、电工用梯、手电钻。 ?测试器具：钢卷尺，钢板尺，水平尺，线坠，摇表，万用表，钳形电流表，温度计，电桥及试验仪器。 ?作业条件 ?施工图及技术资料齐全无误。 ?土建工程基本施工完毕，标高、尺寸、结构及预埋件焊件强度均符合设计要求。 ?变压器轨道安装完毕，并符合设计要求（注：此项工作应由土建做，安装单位配合）。 ?墙面、屋顶喷浆完毕，屋顶无漏水，门窗及玻璃安装完好。 ?室内地面工程结束，场地清理干净，道路畅通。 ?安装干式变压器室内应无灰尘，相对湿度宜保持在70%以下。 ?变压器、箱式变电所的基础验收合格，且对埋入基础的电气导管、电缆导管的
江苏电力职业技能训练基地实训指导书 更换配电变压器施工方案 江苏省电力职业技能训练基地 2007年12月 更换变压器施工方案教材 一、配电变压器停、送电的操作 1、操作跌落式熔断器(保险)，应使用合格的绝缘棒进行操作，雨天操作应使用有防雨罩的绝缘棒，并戴绝缘手套。 2、在配电变压器台架上进行工作，不论线路是否停电，应先拉开低压侧刀闸，后拉开高压侧隔离开关(刀闸)或跌落式熔断器 (保险)，在停电的高、低压引线上验电、接地。上述操作在工作负责人监护下进行时，可不用操作票。 3、高压跌落式熔断器的操作方法 （1）、操作跌落式熔断器时要选好位置，使用足够长度的绝缘杆在地面操作与带电部位保持足够距离，严禁上变台操作。 （2）、在操作中，拉闸先断中间相，后断两边相；合闸先合两边相，后合中间相。 （3）、如遇到风天操作，拉闸应先断中间相，次下风相，最后断上风相；合闸应先合上风相，次合下风相，最后合中间相。 （4）、带刀闸的低压出线停电时，先拉开空气开关，再拉出线侧刀闸，最后拉母线侧刀闸；送电时，先合母线侧刀闸，再合出线侧刀闸，最后合空气开关。 二、施工过程 1、调换配电变压器的依据 1）、配变故障 2）、配变增容 3）、配变减容 2、应遵守的规章制度 1）、《农村低压电力技术规程》DL499-1992 2）、《电力安全工作规程》（电力线路部分）国家电网安监［2005］83号 3）、《电力变压器运行规程》DL/T572-1995 4）、《架空绝缘配电线路施工及验收规程》DL/T602-1996 3、具体施工步骤：
三、编写施工的三措方案（一）、组织措施
1、明确调换配电变压器的工作班并确定工作负责人 工作班：xx供电公司配电工区检修二班 工作负责人：张三，必须具有市公司安监部发文确认。 2、明确工作负责人和工作班人员的职权和职责 工作负责人的职权和职责： 组织并合理分配工作，进行安全教育、督促、监护工作人员遵守安全规程，检查安全措施是否正确完备，安全措施是否符合现场实际条件。一般情况下，工作前对工作人员交待安全事项，对整个工程的安全、技术等负责，工作结束后总结经验与不足之处，工作负责人不得兼做其他工作。 工作班人员的职权和职责： 1）明确工作内容、工作流程、安全措施、工作中的危险点，并履行确认手续； 2）严格遵守安全规章制度、技术规程和劳动纪律，正确使用安全工器具和劳动保护用品； 3）相互关心工作安全，并监督《安规》的执行和现场安全措施的实施。 3、明确调换配电变压器的主要工作量和具体分工 主要工作量：具体分工 1）、工作票的办理--------------------- 工作负责人 2）、配电停电操作--------------------- 两人操作，一人监护，一人操作 3）、验电接地---------------------------- 两人进行，一人监护，一人操作 4）、拆除旧变压器--------------------- 工作负责人监护，两名工作人员杆上更换，一名人员负责起重指挥。 5）、安装新变压器--------------------- 工作负责人监护，两名工作人员杆上更换，一名人员负责起重指挥。 6）、工作后检查------------------------- 工作负责人 （二）、技术措施 1、根据项目要求和现场实际选择合理的施工方案 是否需要高压线路停电；吊装配变采用吊车还是绑扎大梁用手拉葫芦吊装；如采用吊车需用多少吨位的吊车；如地形复杂，变压器如何到达现场，采用人工还是机械，需要的多少人工和工器具； 2、施工中应配备的主要工器具和材料 10kV操作杆一套，10kV、400V验电器各一个，10kV绝缘鞋一双，10kV绝缘手套一双，高压接地线一组，低压短路线一组，安全围栏两套，钢丝绳一根，吊绳一根，安全带两副，脚扣2副，2500V、500V绝缘摇表各一只。 8#铁丝5公斤。 （三）、安全措施 1、配电变压器、工器具、材料运输的安全事项
一、主变拆旧主要包括了散热器、油枕、高压套管等拆除方案 1 主变散热器拆除方案 1.1 关闭所有散热器蝶阀，并确保蝶阀关闭可靠 1.2 散热器放油散热器逐只放油，用开口油桶置于散热器下部，拧开散热器底部放油塞螺栓放油，然后打开上部放气塞，加快放油速度，开口筒中油用滤机抽至油罐。在施工前应确认上下蝶阀已关闭，防止变压器油大量流失。 1.3 在放油过程中，应密切关注放油时间，若较长时间，散热器油仍未放干，基本确定散热器蝶阀失效，无法关闭，则要及时拧紧散热器底部放油塞螺栓，停止放油， 1.4 采取不排油更换蝶阀的方法， ①打开该变压器可抽真空全密封胶囊式储油柜腔体联管与胶囊吸湿器联管在储油柜上部的三通隔离阀，使储油柜胶囊与储油柜腔体连通。利用压强平衡原理，通过吸湿器联管对变压器储油柜腔体抽真空，在一定真空状态下更换故障部件，既避免上述传统更换附件方法的弊端，又简化操作流程，节省开支。 计算储油柜内油面压强P2。为确保更换附件时变压器不漏油，P2 取 0.055MPa。 ②准备好：一套带-0.1～0.15MPa 真空压力的40L/h 真空泵及其电源，一段真空泵出口至储油柜吸湿器联管 ③拆下吸湿器，将真空泵出口联管联好扎紧，确保不漏气后，及时打开三通隔离阀，在该阀未打开前严禁抽真空；当真空泵表压指示达到0.055MPa 时，开始附件更换，更换过程中动作要迅速，同时安排专人监视真空泵表压，一旦表压接近0.06MPa，立即用堵板堵住附件法兰口，减少进气量，确保法兰口压力
小于大气压，避免变压器油外泄；附件更换结束后，关闭真空泵、泄压、复装吸湿器后，注意关严三通隔离阀；期间注意对瓦斯继电器、油箱上部及冷却器上、下各处放气阀放气，直至无存气为止。 ④开始实施抽真空作业，30min达到0.055MPa 压力标准时，先快速更换蝶阀。期间有少量气体自铜阀安装法兰处进入变压器本体，没有变压器油漏出，真空泵压力几乎未下降；，无漏油；关闭真空泵，复装吸湿器，打开三通隔离阀，放气，运行冷却器，静置24h 后再放气。 1.5 当排油完毕后，松掉碟阀螺杆并取下，此时要注意用塑料袋及时封住放油口，避免联箱内残油流出，防止变压器油流失和污染环境。 1.6 散热器拆下要编号，以免回装时因误差不一致而不易配装。 1.7 散热器起吊前，散热器被移开瞬间，应提前做好封堵准备，若发现油向外喷出时，应立即恢复原样 备注：变压器器身内十几吨变压器油将在瞬间以极大的压力向外喷出，处理不当很容易造成工作人员被巨大的油压流击伤的危险，也造成变压器到处喷射污染环境及原油的较大损失 1.8 散热器在起吊过程应安全可靠，平稳，防止散热器受力碰撞变形。 1.9 施工人员散热器提前在货车上铺上枕木，枕木上垫上破布，散热器落地时应缓慢下落，施工人员用手扶住散热器。缓慢下落及平放在枕木上，防止散热器受力碰撞变形。 1.10 及时用干净塑料袋，对蝶阀进行密封，防止灰尘污染 2 散热器放置与运输方案
昭通市城市建设投资开发有限公司 施 工 方 案 濮阳市三源建设工程有限公司 2016年12月25日
目录 一、总述 (3) 1、依据 (3) 2、工程概况 (3) 3、标准 (4) 二、施工方案 (4) 1、施工准备 (4) 2、施工机具配备 (5) 3、施工安排 (7) 三、施工工艺 (10) 1、变压器安装 (11) 2、一次接线作业 (12) 3、附件安装作业 (13) 4、开关柜安装 (13) 5、母线安装 (14) 6、开关柜调试 (15) 7、变压器试验 (16) 8、导线施工要求 (17) 四、安全管理 (18) 五、质量目标、质量保证体系及技术组织措施 (19) 1、质量目标及标准 (19) 2、编制质量保证计划 (19) 3、技术交底 (20) 4、质量管理组织机构及主要职责 (21) 5、质量保证技术措施 (22) 六、安全文明施工注意事项 (26) 6.1文明施工 (26) 6.2环境保护 (26) 七、现场应急处置 (27)
一、总述 1、依据 1.1昭通市城市建设投资开发有限公司变压器安装工程 1.2建设单位签订的供电方案协议 1.3同甲方现场勘查确定的施工方案 2、工程概况 2.1工程名称：昭通市城市建设投资开发有限公司变压器安装工程2.2工程地点：云南省昭通市昭阳区国学路 2.3工程范围：在昭通市昭阳区国学路110kV省耕塘变电站10kV太平三横一回线10kV国学路3号分支箱搭火处电源装置变压器及计量表一套 2.4工程内容：在昭通市昭阳区国学路110kV省耕塘变电站10kV太平三横一回线10kV国学路3号分支箱搭火处，安装250kVA变压器一台，铺设电力电缆60米(型号：YJV22-8.7/15kV-3×50),安装高压计量装置一套）。 2.5甲乙双方供受电设施的投资界面及建设责任范围： 甲方负责投资建设的供受电设施范围：110kV省耕塘变电站10kV太平三横一回线10kV国学路3号分支箱塔火处至客户变压器由甲方负责投资建设。 乙方负责投资建设的供电设施范围：110kV省耕塘变电站10kV太平
更换变压器施工方 案
济宁医学院附属医院 1#.2#.6#变压器更换工程 施工组织方案 山东国能工程有限公司 4月27日
一、编制依据 《电气装置安装工程施工及验收规范》变压器部分。 二、工程概况 1.工程概述 （1）济宁医学院附属医院3台干式变压器更换即（1#.2#.6#变压器），原有的3台1250kVA的配电变压器老旧落后，难以继续满足供电需求，需要更换为3台1250KVA新型节能干式变压器，并进行试验送电。 （2）工程总工期： 5月20前完成。 2.工程特点 本工程主要特点是施工位置为医院主配电室，施工难度、协调配合量大，一定程度上增加了施工难度，针对这些特点我公司精心组织，合理安排，安安全全完成工程任务。 3. 施工特点 针对工程的施工工期、质量目标、项目管理架构设置与劳动力组织、施工进度计划控制、机械设备及周转材料配备、主要技术措施、安全、文明施工、推广新技术等诸多因素尽可能做了充分考虑，突出其科学性、适用性及针对性。 三、总体目标 1.质量目标 我公司本着“追求质量卓越、信守合同承诺、保持过程受控、交付满意工程”的质量方针，切实按照《电气装置安装工程施工及
验收规范》的有关规定，严把每道工序的质量关，精心组织、严格管理，创出精品。我们的质量目标是：分项工程合格率100%，客户满意率合格率100%，严格控制质量、工期、安全、如期完成工程。 2.工期目标 我们将加大投入，精心组织施工，将工期尽量缩短，并按照合同中的约定，立即进行施工人员和机械的准备，确保在最短的时间内完成本工程施工任务。 3.安全目标 安全生产目标：在本工程施工中，我公司将严格贯彻“安全第一，预防为主”的方针，遵守国家和公司的各项规定，组织施工，创立安全生产、标准化现场。制定本项目各工序、工种的安全施工方案。 4.文明施工目标 我公司将严格按关于文明施工管理条例和公司相关工程项目综合管理达标规定、电力行业管理规定进行现场文明施工管理，场内各种材料堆码成垛，实行无垃圾管理，保持场容环境卫生，创公司文明施工现场。为建设单位用户提供一流服务；同建设单位保持良好的合作关系。 四、施工前期准备
江苏电力职业技能训练基地实训指导书更换配电变压器施工方案 江苏省电力职业技能训练基地 2007年12月
更换变压器施工方案教材 一、配电变压器停、送电的操作 1、操作跌落式熔断器(保险)，应使用合格的绝缘棒进行操作，雨天操作应使用有防雨罩的绝缘棒，并戴绝缘手套。 2、在配电变压器台架上进行工作，不论线路是否停电，应先拉开低压侧刀闸，后拉开高压侧隔离开关(刀闸)或跌落式熔断器 (保险)，在停电的高、低压引线上验电、接地。上述操作在工作负责人监护下进行时，可不用操作票。 3、高压跌落式熔断器的操作方法 （1）、操作跌落式熔断器时要选好位臵，使用足够长度的绝缘杆在地面操作与带电部位保持足够距离，严禁上变台操作。 （2）、在操作中，拉闸先断中间相，后断两边相；合闸先合两边相，后合中间相。 （3）、如遇到风天操作，拉闸应先断中间相，次下风相，最后断上风相；合闸应先合上风相，次合下风相，最后合中间相。 （4）、带刀闸的低压出线停电时，先拉开空气开关，再拉出线侧刀闸，最后拉母线侧刀闸；送电时，先合母线侧刀闸，再合出线侧刀闸，最后合空气开关。 二、施工过程 1、调换配电变压器的依据 1）、配变故障 2）、配变增容 3）、配变减容 2、应遵守的规章制度 1）、《农村低压电力技术规程》DL499-1992 2）、《电力安全工作规程》（电力线路部分）国家电网安监［2005］83号 3）、《电力变压器运行规程》DL/T572-1995 4）、《架空绝缘配电线路施工及验收规程》DL/T602-1996 3、具体施工步骤：
三、编写施工的三措方案 （一）、组织措施 1、明确调换配电变压器的工作班并确定工作负责人 工作班：xx供电公司配电工区检修二班 工作负责人：张三，必须具有市公司安监部发文确认。 2、明确工作负责人和工作班人员的职权和职责 工作负责人的职权和职责： 组织并合理分配工作，进行安全教育、督促、监护工作人员遵守安全规程，检查安全措施是否正确完备，安全措施是否符合现场实际条件。一般情况下，工作前对工作人员交待安全事项，对整个工程的安全、技术等负责，工作结束后总结经验与不足之处，工作负责人不得兼做其他工作。 工作班人员的职权和职责： 1）明确工作内容、工作流程、安全措施、工作中的危险点，并履行确认手续； 2）严格遵守安全规章制度、技术规程和劳动纪律，正确使用安全工器具和劳动保护用品； 3）相互关心工作安全，并监督《安规》的执行和现场安全措施的实施。 3、明确调换配电变压器的主要工作量和具体分工 主要工作量：具体分工 1）、工作票的办理--------------------- 工作负责人 2）、配电停电操作--------------------- 两人操作，一人监护，一人操作 3）、验电接地---------------------------- 两人进行，一人监护，一人操作 4）、拆除旧变压器--------------------- 工作负责人监护，两名工作人员杆上更换，一名人 员负责起重指挥。 5）、安装新变压器--------------------- 工作负责人监护，两名工作人员杆上更换，一名人 员负责起重指挥。 6）、工作后检查------------------------- 工作负责人 （二）、技术措施 1、根据项目要求和现场实际选择合理的施工方案 是否需要高压线路停电；吊装配变采用吊车还是绑扎大梁用手拉葫芦吊装；如采用吊车需用多少吨位的吊车；如地形复杂，变压器如何到达现场，采用人工还是机械，需要的多少人工和工器具； 2、施工中应配备的主要工器具和材料 10kV操作杆一套，10kV、400V验电器各一个，10kV绝缘鞋一双，10kV绝缘手套一双，高压接地线一组，低压短路线一组，安全围栏两套，钢丝绳一根，吊绳一根，安全带两副，脚扣2副，2500V、500V 绝缘摇表各一只。 8#铁丝5公斤。 （三）、安全措施 1、配电变压器、工器具、材料运输的安全事项 1）、装运电杆、变压器和线盘时应绑扎牢固，并用绳索绞紧混凝土水泥杆、线盘的周围应塞牢，防止滚动、移动伤人。运载超长、超高或重大物件时，物件重心应与车厢承重中心基本一致，超长物件尾部应设标志。严禁客货混装。 2）、装卸电杆等笨重物件应采取措施，防止散堆伤人。分散卸车时，每卸一根之前，应防止其余杆件滚动每卸完一处，应将车上其余的杆件绑扎牢固后，方可继续运送。 3）、人力运输的道路应事先清除障碍物，山区抬运笨重的物件应事先制定运输方案，采取必要的安全
变压器安装施工方案
（一）编制依据 1、《电气装置安装工程电力变压器、油浸电抗器、互感器施工 及验收规范》 GB 50148-2010 2、《建筑电气安装工程施工质量验收规范》GB 50303-2015 3、《电气装置安装工程电气设备交接试验标准》GB 50150-2016 4 、《电气装置安装工程接地装置施工及验收规范》GB 50169-2016 5、《供配电系统设计规范》GB 50052-2009 6、《建设工程施工现场供用电安全规范》GB 50194-2014 7、《城市夜景照明设计规范》 JGJ/T 16-2008 8、《建筑设计防火规范》 GB 50016-2014 9、《低压配电设计规范》 GB 50054-2011 10、《建筑施工高处作业安全技术规范》JGJ 80-2016 11、《建筑工程施工现场环境与卫生标准》JGJ 146-2013 12、《建筑工程项目管理规范》 GB/T 50326-2017 13、《建筑工程施工文件归档规范》GB/T 50328-2014 14、《电气装置安装工程质量检验及评定规程》DL/T 5161-2002 15 、《电气装置安装工程电缆线路施工及验收规范》 GB 50168-2006 16 、《电气装置安装工程母线装置施工及验收规范》 GB 50149-2010 17 、《配电系统电气装置安装工程施工及验收规范》 DL/T 5759-2017 （二）变压器安装 1、施工准备 【1】配电室内的屋顶、楼板施工完毕, 不得渗漏。室内地面的基层施工完毕, 混凝土基础及构架达到允许安装的强度, 焊接构件的质量符合要求。预埋件应牢固且符合设计要求。 【2】变压器与门的距离不得少于1.6m，与墙的距离不应少于 0.8m。变压器之间的净距不应小于 1.0m。
蚱那田水库提升泵 站技改工程 变压器拆除与安装施工方案 审核： 批准： 编写：、 二00一年十二月十六日 目录 1、概述 2、准备工作 3、变压器停电 4、验电 5、旧变压器拆除 6、新变压器安装 7、结尾工作 8、安全措施及注意事项 9、文明施工及环境保护措施 1、概述： 1.1本措施根据云南新立有色金属有限公司蚱那田水库提升泵站技改工程的相关要求编写。 1.2施工执行标准 执行国家标准GBJ149-1990、GB50105-2006标准中有关变压器相关章
节编写。 1.3、施工安全执行标准 执行电力部发布的DL 5009.3-1997《电力建设安全工作规程（变电所部分）》和DL 408-91《电业安全工作规程（发电厂和变电所电气部分）》中有关章节。中国南方《电网建设安全健康与环境管理办法实施细则》。 2、准备工作 工作负责人先到调度部门办理许可手续，工作人员需明确工作任务，准备作业安全用具和工器具、变压器及附件。起重车辆吨位、臂长、起重机钢丝绳应符合现在需求，驾驶员应熟悉车辆状况和路面状况。 3、变压器停电 3.1、操作跌落式熔断器，应使用合格的绝缘棒进行操作，雨天操作应用有防雨罩的操作棒，并戴绝缘手套。操作跌落式熔断器时应选好位置，选足够长的绝缘棒在地面操作与带电部位保持足够的距离，严禁上变台操作。在操作中，应先拉中间相，后拉两边相；合闸应先合两边在合中间。如遇雨天操作，应先拉中间相，次下风向，最后断上风向；合闸应先合上风相，次合下风向，最后合中间相。带刀闸的低压出线停电时，先拉空气开关在拉出线侧刀闸；送电时，先合母线侧刀闸，在合出线侧刀闸，最后合闸空气开关。 3.2在变压器台架上工作，不管是否停电，应先拉开低压侧开关，后断开高压侧跌落保险。在停电后的高低压引线上接地。上述工作应在工作负责人的监护下进行。 4、验电
变压器更换施工方 案
变压器更换工程 施 工 方 案 编制人： 审核人： 豫西建设第一机电安装分公司 12月30日 一、工程概况： 本次更换的两台主变分别安装在千秋西风井变电站和新安站，根据供电公司负荷调整的需要，需对两台主变互换来满足供电要求。
千秋西风井站主变的基本情况： 产品型号：SZ11-10000/35 电压组合：35±3*2.5%/6.3 绝缘水平：LI200AL85/LI75AL35 额定频率：50HZ 相数：3组 联接组别：YNd11 使用条件：户外式 冷却方式：ONAN 标准代号：GB1094.1—1996 GB1094.2—1996 GB1094.3— GB1094.5— GB/T6451—1999 产品代号：1LT.710.1300.4 损耗情况：空载损耗：8.76KW 空载电流：0.34%负载损耗：47.9KW 短路阻抗：7.4% 出厂序号：509016 出厂日期： 11月17日
生产厂家：银河科技广西柳州特种变压器有限责任公司变压器重量及尺寸：器身重：10030kg 油重：4760kg 总重：19180kg 运输重：15980kg 高：2.15+0.6m 宽：3.35m 长：3.25m 轨距：1.47m 新安站主变的基本情况： 标准代号：GB1094.1.2—1996 GB1094.3.5-85 产品型号：SFZ9-16000/35 额定频率：50HZ 相数：3 额定电压：35±3*2.5%/6.3kv 额定电流：263.9/1466.3A 联接组别：YNd.11 真空耐受值：50kpa 冷却方式：ONAN/ONAF（70%/100%） 绝缘水平：LI200AC85/LI60AC25
审 批 一、 概况 1、清水河220kV 变电站新建工程最终上 4台主变压器、本期上#2和#3主 变压器、四台主变压器的构架、上跨线等本期一次完成。变压器采用山东 泰开变压器有限公司的产品。变压器型号：SFSZ11-240000/220 2 （1）（2）（3）收规范》 GBJ148－90 （4）《变压器运行规程》DL/T572—95 （5）《电力设备预防性实验规程》 DL/T 596－1996 （6）（7）二、 根据安装工序流程，每道工序除严格按规程、规范和厂家技术说明书
要求施工外，安装过程中主要控制以下几道工序：开箱清点、附件检查、本体就位、变压器油处理、器身检查、真空注油。 1、开箱清点及附件检查 在清点附件时，主要进行下列外观检查在清点附件时，主要进行下列外观检查；（1）本体内气体压力应为正压，压力在~之间。⑵根据装箱清单检查所到的设备及附件的技术文件是否齐全，检查变压器外表有无机械损伤、温度计、导油管等预留孔是否齐全各种封盖螺丝是否齐全紧固，对分散包装运输的附件要按清单逐一清点。⑶套管应无损伤、无裂纹、无渗漏油，散热器、油泵、导油管等应密封良好⑷检查冲击记录仪X、Y、Z三维均小于3g。 2、本体就位 变压器就位之前，在基础及变压器上标出纵横中心线，变压器按标识就位，变压器就位时要保证变压器中心线与基础中心线一致。 3、排氮 一般变压器均采用充氮运输，变压器就位后首先进行排氮。排氮有两种方法：注油排氮及抽真空排氮。 本站采用抽真空排氮 将排氮口装设在空气流通处，用真空泵抽真空。充氮运输的变压器身吊罩检查时，先让器身在空气中暴露15分钟以上，将氮气充分扩散以后进行：如从人孔进入器身检查，则需打开变压器两个通气孔，让器身内的氮气与空气对流排出氮气，器身内含氧量达18％后可进入器身内检查，进行器身检查过程中要以~3m3／min的流向变压器内吹入干燥空气，防止
