高速铁路桥梁综述
【摘要】高速铁路桥梁在高铁建设中起到了至关重要的作用，我国高速铁路桥梁的建设发展迅速，与实际工程结合中也凸显其特色。本文全面介绍了高速铁路桥梁的特点，我国高速铁路桥梁的主要设计标准及主要结构型式，提出了在基础理论研究、新技术的应用方面与国外存在的差距及急需解决的问题。
【关键词】高速铁路桥梁；发展；特点；结构形式
前言
高速铁路桥梁可分为高架桥、谷架桥和跨越河流的一般桥梁。其中，高架桥用以穿越既有交通路网、人口稠密地区及地质不良地段，通常墩身不高，跨度较小，桥梁往往长达十余公里；谷架桥用以跨越山谷，跨度较大，墩身较高。由于桥梁建设投资规模大，列车高速运行时对桥上线路的平顺性要求高，特别是采用无渣轨道技术后，对桥梁的变形控制提出了更高的要求，因此高速铁路桥梁是我国高速铁路建设中重点研究的问题之一。
1 高速铁路桥梁的发展现状：
桥梁建设作为高速铁路土建工程的重要组成部分，主要功能是为高速列车提供平顺、稳定的桥上线路，以确保运营的安全和旅客乘坐的舒适。以京沪高速铁路为例，它经过的区域是东部经济发达地区，京沪高速铁路桥梁总长达1060km，桥梁比重为80%。我国通过借鉴德国、日本等国高速铁路桥梁先进技术和成功建设经验，逐渐完善技术的同时形成自己的特色。
2 高速铁路桥梁的特点
桥梁是高速铁路土建工程的重要组成部分，与普通铁路桥梁相比，在数量、设计理念及方法、耐久性要求、养护维修等诸多方面都存在较大差异。其特点可归纳为以下几个方面：
（1）高架桥所占比例大。主要原因是在平原、软土以及人口和建筑密集地区，通常采用高架桥通过。
（2）大量采用简支箱梁结构形式。根据我国高速铁路建设规模、工期要求和技术特点，通过深入的技术比较，确定以32m简支箱梁作为标准跨度，整孔预制架设施工。
（3）大跨度桥多。据统计，在建与拟建客运专线中，100m以上跨度的高速桥梁至少在200座以上。其中，预应力混凝土连续梁桥的最大跨度为128m，预应力混凝土刚构桥的最大跨度为180m。
高速铁路桥梁综述 【摘要】高速铁路桥梁在高铁建设中起到了至关重要的作用，我国高速铁路桥梁的建设发展迅速，与实际工程结合中也凸显其特色。本文全面介绍了高速铁路桥梁的特点，我国高速铁路桥梁的主要设计标准及主要结构型式，提出了在基础理论研究、新技术的应用方面与国外存在的差距及急需解决的问题。 【关键词】高速铁路桥梁；发展；特点；结构形式 前言 高速铁路桥梁可分为高架桥、谷架桥和跨越河流的一般桥梁。其中，高架桥用以穿越既有交通路网、人口稠密地区及地质不良地段，通常墩身不高，跨度较小，桥梁往往长达十余公里；谷架桥用以跨越山谷，跨度较大，墩身较高。由于桥梁建设投资规模大，列车高速运行时对桥上线路的平顺性要求高，特别是采用无渣轨道技术后，对桥梁的变形控制提出了更高的要求，因此高速铁路桥梁是我国高速铁路建设中重点研究的问题之一。 1 高速铁路桥梁的发展现状： 桥梁建设作为高速铁路土建工程的重要组成部分，主要功能是为高速列车提供平顺、稳定的桥上线路，以确保运营的安全和旅客乘坐的舒适。以京沪高速铁路为例，它经过的区域是东部经济发达地区，京沪高速铁路桥梁总长达1060km，桥梁比重为80%。我国通过借鉴德国、日本等国高速铁路桥梁先进技术和成功建设经验，逐渐完善技术的同时形成自己的特色。 2 高速铁路桥梁的特点 桥梁是高速铁路土建工程的重要组成部分，与普通铁路桥梁相比，在数量、设计理念及方法、耐久性要求、养护维修等诸多方面都存在较大差异。其特点可归纳为以下几个方面： （1）高架桥所占比例大。主要原因是在平原、软土以及人口和建筑密集地区，通常采用高架桥通过。 （2）大量采用简支箱梁结构形式。根据我国高速铁路建设规模、工期要求和技术特点，通过深入的技术比较，确定以32m简支箱梁作为标准跨度，整孔预制架设施工。 （3）大跨度桥多。据统计，在建与拟建客运专线中，100m以上跨度的高速桥梁至少在200座以上。其中，预应力混凝土连续梁桥的最大跨度为128m，预应力混凝土刚构桥的最大跨度为180m。
中国高速铁路桥梁建设的发展 摘要：随着我国经济社会的迅速发展，对各种交通方式的需求的增加，很大程度上刺激了铁路运输的发展。面对激烈的竞争，铁路运输开始转向高速化、重载化和多式运输的综合性方向发展，进而促使中国高速铁路网络的进一步完善。了解中国高速铁路桥梁建设的发展，需要在知道其具体应用的基础上，分析中国高速铁路桥梁建设的技术特点和制约因素，并对其的进一步发展加以展望。abstract： with china’s rapid economic and social development， the demands for the various transport modes are rapidly increasing， so it largely stimulated the development of rail transport. faced with fierce competition， rail transport is developing towards the comprehensive direction of high-speed， heavy and multi-modal transport， thereby promoting the further improvement of china high-speed rail network. to learn the development of china high-speed railway bridge construction， it needs to know the specific application， based on that， analyze its technical characteristics and constraints， and outlook its further development. 关键词：高速铁路；桥梁建设；技术特点；制约因素；发展 key words： high-speed rail；bridge construction；technical characteristics；constraints；development

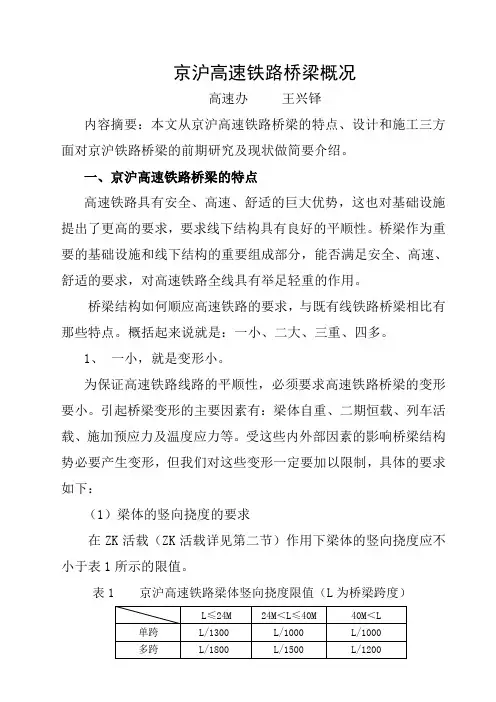

京沪高速铁路桥梁概况 内容摘要：本文从京沪高速铁路桥梁的特点、设计和施工三方面对京沪铁路桥梁的前期研究及现状做简要介绍。 一、京沪高速铁路桥梁的特点 高速铁路具有安全、高速、舒适的巨大优势，这也对基础设施提出了更高的要求，要求线下结构具有良好的平顺性。桥梁作为重要的基础设施和线下结构的重要组成部分，能否满足安全、高速、舒适的要求，对高速铁路全线具有举足轻重的作用。 桥梁结构如何顺应高速铁路的要求，与既有线铁路桥梁相比有那些特点。概括起来说就是：一小、二大、三重、四多。 1、一小，就是变形小。 为保证高速铁路线路的平顺性，必须要求高速铁路桥梁的变形要小。引起桥梁变形的主要因素有：梁体自重、二期恒载、列车活载、施加预应力及温度应力等。受这些内外部因素的影响桥梁结构势必要产生变形，但我们对这些变形一定要加以限制，具体的要求如下： （1）梁体的竖向挠度的要求 在ZK活载（ZK活载详见第二节）作用下梁体的竖向挠度应不小于表1所示的限值。 表1 京沪高速铁路梁体竖向挠度限值（L为桥梁跨度）
