2013年中考数学专题复习第二十八讲投影与视图
【基础知识回顾】
一、投影：
1、定义：一般地，用光线照射物体，在某个平面上得到得影子叫做物体的其中照射光线叫做投影所在的平面叫做
2、平行投影：太阳光可以近似地看作是光线，像这样的光线所形成的投影称为平行投影
3、中心投影：由圆一点（点光源）发出的光线形成的投影叫做如物体在、、等照射下所形成的投影就是中心投影
【名师提醒：1、中心投影的光线平行投影的光线
2、在同一时刻，不同物体在太阳下的影长与物离成
3、物体投影问题有时也会出现计算解答题，解决这类问题首先要根据图形准确找出比例关系，然后求解】
三、视图：
1、定义：从不同的方向看一个物体，然后描绘出所看到的图形即视图其中，从看到的图形称为立视图，从看到的图形称为左视图，从看到的图形称为俯视图
2、三种视图的位置及作用
⑴画三视图时，首先确定的位置，然后在主视图的下面画出在主视图的右边画出
⑵主视图反映物体的和，左视图反映物体的和俯视图反映物体的和【名师提醒：1、在画几何体的视图时，看得见部分的轮廓线通常画成线，看不见部分的轮廓线通常画成线
2、在画几何体的三视图时要注意主俯对正，主左平齐，左俯相等】
三、立体图形的展开与折叠：
1、许多立体图形是由平面图形围成的，将它们适当展开即为平面展开图，同一个立体图形按不同的方式展开，会得到不同的平面展开图
2、常见几何体的展开图：⑴正方体的展开图是
⑵几边形的柱展开图是两个几边形和一个
⑶圆柱的展开图是一个和两个
⑷圆锥的展开图是一个与一个
【名师提醒：有时会出现根据物体三视图中标注的数据求原几何体的表面积，体积等题目，这时要注意先根据三种视图还原几何体的形状，然后想象有关尺寸在几何体展开图中标注的是哪些部分，最后再根据公式进行计算】
【重点考点例析】
考点一：投影
例1 （2012?湘潭）如图，从左面看圆柱，则图中圆柱的投影是（）
A．圆B．矩形C．梯形D．圆柱
考点：平行投影．
分析：根据圆柱的左视图的定义直接进行解答即可．
解答：解：如图所示圆柱从左面看是矩形，故选：B．
点评：本题主要考查了简单几何体的三视图，关键是根据三视图的概念得出是解题关键．对应训练
2．（2012?梅州）春蕾数学兴趣小组用一块正方形木板在阳光做投影实验，这块正方形木板在地面上形成的投影是可能是（写出符合题意的两个图形即可）
考点：平行投影．
专题：开放型．
分析：平行投影的特点：在同一时刻，平行物体的投影仍旧平行．
解答：解：在同一时刻，平行物体的投影仍旧平行．得到的应是平行四边形或特殊的平行四边形．故答案为：正方形、菱形（答案不唯一）．
点评：本题考查了平行投影，太阳光线是平行的，那么对边平行的图形得到的投影依旧平行．
考点二：几何题的三视图
例 2 （2012?咸宁）中央电视台有一个非常受欢迎的娱乐节目：墙来了！选手需按墙上的空洞造型摆出相同姿势，才能穿墙而过，否则会被墙推入水池．类似地，有一个几何体恰好无缝隙地以三个不同形状的“姿势”穿过“墙”上的三个空洞，则该几何体为（）
A．B．C．D．
考点：简单几何体的三视图．
分析：看哪个几何体的三视图中有长方形，圆，及三角形即可．
解答：解：A、三视图分别为长方形，三角形，圆，符合题意；
B、三视图分别为三角形，三角形，圆及圆心，不符合题意；
C、三视图分别为正方形，正方形，正方形，不符合题意；
D、三视图分别为三角形，三角形，矩形及对角线，不符合题意；故选A．
点评：考查三视图的相关知识；判断出所给几何体的三视图是解决本题的关键．
例3 （2012?岳阳）如图，是由6个棱长为1个单位的正方体摆放而成的，将正方体A向右平移2个单位，向后平移1个单位后，所得几何体的视图（）
A．主视图改变，俯视图改变
B．主视图不变，俯视图不变
C．主视图不变，俯视图改变
D．主视图改变，俯视图不变
考点：简单组合体的三视图．
分析：主视图是从正面观察得到的图形，俯视图是从上面观察得到的图形，结合图形即可作出判断．
解答：解：根据图形可得，图①及图②的主视图一样，俯视图不一样，即主视图不变，俯视图改变．故选C．
点评：此题考查了简单组合体的三视图，掌握主视图及俯视图的观察方法是解答本题的关键，难度一般．
对应训练
2．（2012?随州）下列四个几何体中，主视图与左视图相同的几何体有（）
A．1个B．2个C．3个D．4个
考点：简单几何体的三视图．
分析：分别分析四种几何体的三种视图，再找出有两个相同，而另一个不同的几何体．
解答：解：①正方体的主视图与左视图都是正方形；
②圆柱的主视图和左视图都是长方形；
③圆锥主视图与左视图都是三角形；
④球的主视图与左视图都是圆；故答案为：D．
点评：本题考查了利用几何体判断三视图，培养了学生的观察能力和对几何体三种视图的空间想象能力．
3．（2012?宜昌）球和圆柱在水平面上紧靠在一起，组成如图所示的几何体，托尼画出了它的三视图，其中他画的俯视图应该是（）
A．两个相交的圆B．两个内切的圆
C．两个外切的圆D．两个外离的圆
考点：简单组合体的三视图．
分析：找到从上面看所得到的图形即可．
解答：解：从上面可看到两个外切的圆，故选C．
点评：本题考查了三视图的知识，俯视图是从物体的上面看得到的视图．解决此类问题时既要有丰富的数学知识，又要有一定的生活经验．
考点三：判几何体的个数
例4（2012?宿迁）如图是一个用相同的小立方体搭成的几何体的三视图，则组成这个几何体的小立方体的个数是（）
A．2 B．3 C．4 D．5
考点：由三视图判断几何体．
分析：根据主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形，再结合题意和三视图的特点找出每行和每列的小正方体的个数再相加即可．
解答：解：由俯视图易得最底层有3个立方体，第二层有1个立方体，那么搭成这个几何体所用的小立方体个数是4．故选C．
点评：本题意在考查学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．如果掌握口诀“俯视图打地基，正视图疯狂盖，左视图拆违章”就更容易得到答案．
对应训练
4．（2012?孝感）几个棱长为1的正方体组成的几何体的三视图如图所示，则这个几何体的体积是（）
A．4 B．5 C．6 D．7
考点：由三视图判断几何体．
分析：根据三视图，该几何体的主视图以及俯视图可确定该几何体共有两行三列，故可得出该几何体的小正方体的个数，即可得出这个几何体的体积．
解答：解：综合三视图可知，这个几何体的底层应该有3+1=4个小正方体，
第二层应该有1个小正方体，因此搭成这个几何体所用小正方体的个数是4+1=5个，所以这个几何体的体积是5．故选：B．
点评：此题主要考查了学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．如果掌握口诀“俯视图打地基，正视图疯狂盖，左视图拆违章”就更容易得到答案．
考点四：几何体的相关计算
例 5 （2012?荆州）如图是一个上下底密封纸盒的三视图，请你根据图中数据，计算这个密封纸盒的表面积为 cm2．（结果可保留根号）
考点：由三视图判断几何体；解直角三角形．
分析：根据该几何体的三视图知道其是一个六棱柱，其表面积是六个面的面积加上两个底的面积．
解答：解：根据该几何体的三视图知道其是一个六棱柱，∵其高为12cm，底面半径为5，∴其侧面积为6×5×12=360cm2
密封纸盒的侧面积为：1
2
×5×6×53=753cm2
∴其全面积为：（753+360）cm2．故答案为：（753+360）．
点评：本题考查了由三视图判断几何体及解直角三角形的知识，解题的关键是正确的判定几何体．
对应训练
1．（2012?南平）如图所示，水平放置的长方体底面是长为4和宽为2的矩形，它的主视图的面积为12，则长方体的体积等于（）
A．16 B．24 C．32 D．48
考点：简单几何体的三视图．
分析：由主视图的面积=长×高，长方体的体积=主视图的面积×宽，得出结论．
解答：解：依题意，得长方体的体积=12×2=24．故选B．
点评：本题考查了简单几何体的三视图．关键是明确主视图是由长和高组成的．
【聚焦山东中考】
1．（2012?济南）下面四个立体图形中，主视图是三角形的是（）
A．B．C．D．
考点：简单几何体的三视图．
分析：找到立体图形从正面看所得到的图形为三角形即可．
解答：解：A、主视图为长方形，不符合题意；
B、主视图为中间有一条竖线的长方形，不符合题意；
C、主视图为三角形，符合题意；
D、主视图为长方形，不符合题意；故选C．
点评：本题考查了三视图的知识，主视图是从物体的正面看得到的视图．2．（2012?烟台）如图是几个小正方体组成的一个几何体，这个几何体的俯视图是（）
A．B．C．D．
考点：简单组合体的三视图．
分析：俯视图是从上面看到的图形，共分三列，从左到右小正方形的个数是：1，1，1．解答：解：这个几何体的俯视图从左到右小正方形的个数是：1，1，1，故选：C．
点评：此题主要考查了简单几何体的三视图，关键是掌握俯视图所看的方向：从上面看所得到的图形．
3．（2012?潍坊）如图空心圆柱体的主视图的画法正确的是（）
A．B．C．D．
考点：简单组合体的三视图．
分析：找到从前面看所得到的图形即可，注意所有的看到的棱都应表现在主视图中．
解答：解：从前面观察物体可以发现：它的主视图应为矩形，又因为该几何体为空心圆柱体，故中间的两条棱在主视图中应为虚线，故选C．
点评：本题考查了三视图的知识，主视图是从物体的前面看得到的视图，考查了学生细心观察能力，属于基础题．
4．（2012?威海）如图所示的机器零件的左视图是（）
A．B．C．D．
考点：简单组合体的三视图．
分析：根据左视图的定义，找到从左面看所得到的图形即可．
解答：解：机器零件的左视图是一个矩形．中间有1条横着的虚线．故选D．
点评：本题考查了三视图的知识，左视图是从物体的左面看得到的视图；注意看到的棱用实线表示，看不到的用虚线表示．
5．（2012?泰安）如图所示的几何体的主视图是（）
A．B．C．D．
考点：简单组合体的三视图．
分析：找到从正面看所得到的图形即可，注意所有的看到的棱都应表现在主视图中．
解答：解：从正面看易得第一层有1个大长方形，第二层中间有一个小正方形．故选A．
点评：本题主要考查了三视图的知识，主视图是从物体的正面看得到的视图，难度适中．
6．（2012?济宁）如图，是由若干个完全相同的小正方体组成的一个几何体的主视图和左视图，则组成这个几何体的小正方体的个数是（）
A．3个或4个B．4个或5个C．5个或6个D．6个或7个
考点：由三视图判断几何体．
分析：左视图底面有2个小正方体，主视图与左视图相同，则可以判断出该几何体底面最少有3个小正方体，最多有4个．根据这个思路可判断出该几何体有多少个小立方块．
解答：解：左视图与主视图相同，可判断出底面最少有3个小正方体，最多有4个小正方体．而第二行则只有1个小正方体．则这个几何体的小立方块可能有4或5个．故选B．
点评：本题考查了由三视图判断几何体，难度不大，主要考查了考生的空间想象能力以及三视图的相关知识．
7．（2012?临沂）如图是一个几何体的三视图，则这个几何体的侧面积是（）
A．18cm2 B．20cm2 C．（18+23）cm2 D．（18+43）cm2
考点：由三视图判断几何体．
专题：数形结合．
分析：根据三视图判断出该几何体是底面边长为2cm，侧棱长为3cm的正三棱柱，然后根据矩形的面积公式列式计算即可得解．
解答：解：根据三视图判断，该几何体是正三棱柱，底边边长为2cm，侧棱长是3cm，所以侧面积是：（3×2）×3=6×3=18cm2．故选A．
点评：本题考查了由三视图判断几何体，熟练掌握三棱柱的三视图，然后判断出该几何体是三棱柱是解本题的关键．
【备考真题过关】
一、选择题
1．（2012?绵阳）把一个正五菱柱如图摆放，当投射线由正前方射到后方时，它的正投影是（）
A．B．C．D．
考点：平行投影．
分析：根据正投影的性质：当投射线由正前方射到后方时，其正投影应是矩形．
解答：解：根据投影的性质可得，该物体为五棱柱，则正投影应为矩形．故选B．
点评：本题考查正投影的定义及正投影形状的确定，解题时要有一定的空间想象能力．
2．（2012?益阳）下列命题是假命题的是（）
A．中心投影下，物高与影长成正比
B．平移不改变图形的形状和大小
C．三角形的中位线平行于第三边
D．圆的切线垂直于过切点的半径
考点：中心投影；三角形中位线定理；切线的性质；命题与定理；平移的性质．
分析：分别利用中心投影的性质以及切线的性质、平移的性质、三角形中位线定理等进行判断即可得出答案．
解答：解：A．中心投影下，物高与影长取决于物体距光源的距离，故此选项错误，符合题意；B．平移不改变图形的形状和大小，根据平移的性质，故此选项正确，不符合题意；C．三角形的中位线平行于第三边，根据三角形中位线的性质，故此选项正确，不符合题意；D．圆的切线垂直于过切点的半径，利用切线的判定定理，故此选项正确，不符合题意．故选：A．
点评：此题主要考查了中心投影的性质以及切线的性质、平移的性质、三角形中位线定理等知识，熟练掌握并区分这些性质是解题关键．
3．（2012?玉林）下列基本几何体中，三视图都相同图形的是（）
A．B．C．D．圆柱三棱柱球长方体
考点：简单几何体的三视图．
分析：根据三视图的基本知识，分析各个几何体的三视图然后可解答．
解答：解：A、圆柱的主视图与左视图均是矩形，俯视图是圆，故本选项错误；
B、三棱柱的主视图与左视图均是矩形，俯视图是三角形，故本选项错误；
C、球体的三视图均是圆，故本答案正确；
D、长方体的主视图与俯视图是矩形，左视图是正方形，故本答案错误．故选C．
点评：本题难度一般，主要考查的是三视图的基本知识．解题时也应具有一定的生活经验．
4．（2012?永州）如图所示，下列水平放置的几何体中，俯视图是矩形的是（）
A．B．C．D．
考点：简单几何体的三视图．
分析：俯视图是从物体的上面看得到的视图，仔细观察各个简单几何体，便可得出选项．解答：解：A、圆柱的俯视图为矩形，故本选项正确；
B、圆锥的俯视图为圆，故本选项错误；
C、三棱柱的俯视图为三角形，故本选项错误；
D、三棱锥的俯视图为三角形，故本选项错误．故选A．
点评：本题考查了三视图的知识，俯视图是从物体的上面看得到的视图．本题比较简单．5．（2012?义乌市）下列四个立体图形中，主视图为圆的是（）
A．B．C．D．
考点：简单几何体的三视图．
分析：主视图是从物体的正面看得到的图形，分别写出每个选项中的主视图，即可得到答案．
解答：解：A、主视图是正方形，故此选项错误；
B、主视图是圆，故此选项正确；
C、主视图是三角形，故此选项错误；
D、主视图是长方形，故此选项错误；故选：B．
点评：此题主要考查了简单几何体的主视图，关键是掌握主视图所看的位置．6．（2012?六盘水）如图是教师每天在黑板上书写用的粉笔，它的主视图是（）
A．B．C．D．
考点：简单几何体的三视图．
分析：首先判断该几何体是圆台，然后确定从正面看到的图形即可．
解答：解：该几何体是圆台，主视图是等腰梯形．故选C．
点评：本题考查了简单几何体的三视图，属于基础题，比较简单．
7. （2012?黄冈）如图，水平放置的圆柱体的三视图是（）
A．B．
C．D．
考点：简单几何体的三视图．
分析：根据主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形，即可得出答案．
解答：解：依据圆柱体放置的方位来说，从正面和上面可看到的长方形是一样的；从左面可看到一个圆．故选A．
点评：本题考查了几何体的三种视图，掌握定义是关键，本题是基础题，常规题型．8．（2012?白银）将如图所示的Rt△ACB绕直角边AC旋转一周，所得几何体的主视图（正视图）是（）
A．B．C．D．
考点：简单几何体的三视图；点、线、面、体．
分析：首先判断直角三角形ACB绕直角边AC旋转一周所得到的几何体是圆锥，再找出圆锥的主视图即可．
解答：解：Rt△ACB绕直角边AC旋转一周，所得几何体是圆锥，主视图是等腰三角形．故选：D．
点评：此题主要考查了面动成体，以及简单几何体的三视图，关键是正确判断出Rt△ACB 绕直角边AC旋转一周所得到的几何体的形状
9．（2012?资阳）如图是一个正方体被截去一角后得到的几何体，它的俯视图是（）
A．B．C．D．
考点：简单组合体的三视图；截一个几何体．
分析：根据俯视图是从上面看到的图形判定则可．
解答：解：从上面看，是正方形右边有一条斜线，故选：A．
点评：本题考查了三视图的知识，根据俯视图是从物体的上面看得到的视图得出是解题关键．
10．（2012?云南）如图是由6个形同的小正方体搭成的一个几何体，则它的俯视图是（）
A．B．C．D．
考点：简单组合体的三视图．
分析：根据俯视图是从上面看到的识图分析解答．
解答：解：从上面看，是1行3列并排在一起的三个正方形．故选A．
点评：本题考查了三视图的知识，俯视图是从物体的上面看得到的视图．
11．（2012?襄阳）如图是由两个小正方体和一个圆锥体组成的立体图形，其主视图是（）
A．B．C．D．
考点：简单组合体的三视图．
分析：主视图是从正面看，注意所有的看到的棱都应表现在主视图中．
解答：解：从上面看，圆锥看见的是：三角形，两个正方体看见的是两个正方形．故答案为B．
点评：此题主要考查了三视图的知识，关键是掌握三视图的几种看法．12．（2012?西宁）如图所示的物体由两个紧靠在一起的圆柱组成，小刚准备画好它的三视图，那么他所画的三视图的俯视图应该是（）
A．两个外切的圆B．两个内切的圆
C．两个相交的圆D．两个外离的圆
考点：简单组合体的三视图．
分析：找到从上面看所得到的图形即可．
解答：解：从上面可看到两个外切的圆．故选A．
点评：本题考查了三视图的知识，俯视图是从物体的上面看得到的视图．13．（2012?武汉）如图，是由4个相同小正方体组合而成的几何体，它的左视图是（）
A．B．C．D．
考点：简单组合体的三视图．
专题：常规题型．
分析：左视图是从左边看得出的图形，结合所给图形及选项即可得出答案．
解答：解：从左边看得到的是两个叠在一起的正方形．故选D．
点评：此题考查了简单几何体的三视图，属于基础题，解答本题的关键是掌握左视图的观察位置．
14．（2012?温州）我国古代数学家利用“牟合方盖”（如图甲）找到了球体体积的计算方法．“牟合方盖”是由两个圆柱分别从纵横两个方向嵌入一个正方体时两圆柱公共部分形成的几何体．图乙所示的几何体是可以形成“牟合方盖”的一种模型，它的主视图是（）
A．B．C．D．
考点：简单组合体的三视图．
分析：根据主视图的定义，得出圆柱以及立方体的摆放即可得出主视图为3个正方形组合体，进而得出答案即可．
解答：解：利用圆柱直径等于立方体边长，得出此时摆放，圆柱主视图是正方形，得出圆柱以及立方体的摆放的主视图为两列，左边一个正方形，右边两个正方形，故选：B．
点评：此题主要考查了几何体的三视图；掌握主视图是从几何体正面看得到的平面图形是解决本题的关键．
15．（2012?肇庆）如图是某几何体的三视图，则该几何体是（）
A．圆锥B．圆柱C．三棱柱D．三棱锥
考点：由三视图判断几何体．
分析：由主视图和左视图确定是柱体，锥体还是球体，再由俯视图确定具体形状．
解答：解：主视图和左视图都是等腰三角形，那么此几何体为锥体，由俯视图为圆，可得此几何体为圆锥．故选A．
点评：主视图和左视图的大致轮廓为长方形的几何体为锥体．
16．（2012?扬州）如图是由几个相同的小立方块搭成的几何体的三视图，则这几个几何体的小立方块的个数是（）
A．4个B．5个C．6个D．7个
考点：由三视图判断几何体．
分析：根据三视图，该几何体的主视图以及俯视图可确定该几何体共有两行三列，故可得出该几何体的小正方体的个数．
解答：解：综合三视图可知，这个几何体的底层应该有3+1=4个小正方体，第二层应该有1个小正方体，因此搭成这个几何体所用小正方体的个数是4+1=5个．故选B．
点评：此题主要考查了学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．如果掌握口诀“俯视图打地基，正视图疯狂盖，左视图拆违章”就更容易得到答案．
17．（2012?厦门）如图是一个立体图形的三视图，则这个立体图形是（）
A．圆锥B．球C．圆柱D．三棱锥
考点：由三视图判断几何体．
分析：主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形．
解答：解：A、圆锥的三视图分别为三角形，三角形，圆，故选项正确；
B、球的三视图都为圆，错误；
C、圆柱的三视图分别为长方形，长方形，圆，故选项错误；
D、三棱锥的三视图分别为三角形，三角形，三角形及中心与顶点的连线，故选项错误．故选A．
点评：本题考查了由几何体的三种视图判断出几何体的形状，应从所给几何体入手分析．
二、填空题
18．（2012?新疆）请你写出一个主视图与左视图相同的立体图形是．
考点：简单几何体的三视图．
专题：开放型．
分析：主视图、左视图是分别从物体正面、左面看，所得到的图形．
解答：解：圆柱的主视图与左视图都为长方形．故答案为：圆柱（答案不唯一）．
点评：考查学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．
19．（2012?内江）由一些大小相同的小正方形组成的一个几何体的主视图和俯视图如图所示，那么组成该几何体所需的小正方形的个数最少为．
考点：由三视图判断几何体．
分析：从俯视图中可以看出最底层小正方体的个数及形状，从主视图可以看出每一层小正方体的层数和个数，从而算出总的个数．
解答：解：由题中所给出的主视图知物体共两列，且左侧一列高一层，右侧一列最高两层；由俯视图可知左侧一行，右侧两行，于是，可确定左侧只有一个小正方体，而右侧可能是一行单层一行两层，出可能两行都是两层．所以图中的小正方体最少4块，最多5块．故答案为：4．
点评：本题主要考查学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．如果掌握口诀“俯视图打地基，正视图疯狂盖，左视图拆违章”就更容易得到答案．
20．（2012?鸡西）由一些完全相同的小正方体搭成的几何体的主视图和左视图如图所示，则组成这个几何体的小正方体的个数可能是．
考点：由三视图判断几何体．
分析：易得这个几何体共有2层，由俯视图可得第一层立方体的个数，由主视图可得第二层立方体的可能的个数，相加即可．
解答：解：由题中所给出的主视图知物体共两列，且左侧一列高两层，右侧一列最高一层；由左视图可知左侧两行，右侧一行，于是，可确定左侧只有一个小正方体，而右侧可能是一行单层一行两层，出可能两行都是两层．所以图中的小正方体最少4块，最多7块．故答案为：4或5或6或7．
点评：本题主要考查学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．如果掌握口诀“俯视图打地基，正视图疯狂盖，左视图拆违章”就更容易得到答案．
21．（2012?大庆）用八个同样大小的小立方体粘成一个大立方体如图1，得到的几何体的三视图如图2所示，若小明从八个小立方体中取走若干个，剩余小立方体保持原位置不动，并使得到的新几何体的三视图仍是图2，则他取走的小立方体最多可以是个．
考点：由三视图判断几何体；简单组合体的三视图．
分析：由于从八个小立方体中取走若干个，剩余小立方体保持原位置不动，并使得到的新几何体的三视图都相同，由主视图可知有2层2列，由左视图可知有2层2行，由俯视图可知最少有4个小立方体，所以第一层4个小立方体不变，同时第二层每一横行和每一竖列上都有一个小立方体．
解答：解：由主视图和左视图可得第二层的每一行每一列都要保留一个立方体，∴取走的小立方体最多可以是2个，即一条对角线上的2个．故答案为2．
点评：本题考查了学生的观察能力和对几何体三种视图的空间想象能力，难度中等．
三、解答题
22．（2012?自贡）画出如图所示立体图的三视图．
考点：作图-三视图．
分析：从正面看下面是一个横着的长方形，上面是一个竖着的长方形；从左面看下面是一个横着的长方形，上面是一个三角形；从上面看是一个大正方形中右上一个小正方形．
解答：解：如图所示：
点评：考查了作三视图，主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形；在画图时一定要将物体的边缘、棱、顶点都体现出来．
投影与视图 知识要点 1、投影 （1）投影：用光线照射物体，在某个平面（地面、墙壁等）上得到的影子叫做物体的投影（projection），照射光线叫做投影线，投影所在的平面叫做投影面。 （2）平行投影：有时光线是一组互相平行的射线，例如太阳光或探照灯光的一束光中的光线。由平行光线形成的投影是平行投影（parallel projection). （3）中心投影：由同一点（点光源发出的光线）形成的投影叫做中心投影（center projection)。 （4）正投影：投影线垂直于投影面产生的投影叫做正投影。 注：物体正投影的形状、大小与它相对于投影面的位置有关。 2、三视图 （1）三视图：是指观测者从三个不同位置观察同一个空间几何体而画出的图形。 将人的视线规定为平行投影线，然后正对着物体看过去，将所见物体的轮廓用正投影法绘制出来该图形称为视图。一个物体有六个视图：从物体的前面向后面投射所得的视图称主视图——能反映物体的前面形状，从物体的上面向下面投射所得的视图称俯视图——能反映物体的上面形状，从物体的左面向右面投射所得的视图称左视图——能反映物体的左面形状，三视图就是主视图、俯视图、左视图的总称。 （2）特点：一个视图只能反映物体的一个方位的形状，不能完整反映物体的结构形状。三视图是从三个不同方向对同一个物体进行投射的结果，另外还有如剖面图、半剖面图等做为辅助，基本能完整的表达物体的结构。 一个视图只能反映物体的一个方位的形状，不能完整反映物体的结构形状。三视图是从三个不同方向对同一个物体进行投射的结果，另外还有如剖面图、半剖面图等做为辅助，基本能完整的表达物体的结构。
期末复习：人教版九年级数学下册 第29章投影与视图单元检测试卷 一、单选题（共10题；共30分） 1. 一个圆锥的侧面展开图是半径为6的半圆，则这个圆锥的底面半径为（） A. 1.5 B. 2 C. 2.5 D. 3 【答案】D 【解析】 试题分析：半径为6的半圆的弧长是6π，根据圆锥的底面周长等于侧面展开图的扇形弧长，得到圆锥的底面周长是π，根据弧长公式有2πr=6π，解得：r=3，即这个圆锥的底面半径是3． 故选D． 考点：圆锥的计算． 2. 由五个相同的立方体搭成的几何体如图所示，则它的左视图是( ) A. B. C. D. 【答案】D 【解析】 【分析】 找到从左面看所得到的图形即可，注意所有看到的棱都应表现在左视图中． 【详解】解：从左面看第一层是三个正方形，第二层是左边一个正方形． 故选D． 【点睛】本题考查了简单组合体的三视图的知识，解题的关键是了解左视图是由左视方向看到的平面图形，属于基础题，难度不大．
3. 如图，下列几何体是由4个相同的小正方体组合而成的，从左面看得到的平面图形是下列选项中的（） A. B. C. D. 【答案】D 【解析】 从左面看这个几何体有一列，二层，所以从左面看得到的平面图形是D，故选D. 4. 已知某几何体的一个视图（如图），则此几何体是（） A. 正三棱柱 B. 三棱锥 C. 圆锥 D. 圆柱 【答案】C 【解析】 俯视图为圆的几何体为球，圆锥，圆柱，再根据其他视图，可知此几何体为圆锥． 故选C． 5. 如图是由6个大小相同的小正方体组成的几何体，它的主视图是（） A. B. C. D. 【答案】C 【解析】
《投影与视图》全章教案 课题：29.1投影（1） 一、教学目标： 1、经历实践探索，了解投影、投影面、平行投影和中心投影的概念； 2、了角平行投影和中心投影的区别。 3、使学生学会关注生活中有关投影的数学问题，提高数学的应用意识。 二、教学重、难点 教学重点：理解平行投影和中心投影的特征； 教学难点：在投影面上画出平面图形的平行投影或中心投影。 三、教学过程： （一）创设情境 你看过皮影戏吗?皮影戏又名“灯影子”，是我国民间一种古老而奇特的戏曲艺术，在关中地区很为流行。皮影戏演出简便，表演领域广阔，演技细腻，活跃于广大农村，深受农民的欢迎。（有条件的）放映电影《小兵张嘎》部分片段---小胖墩和他爸在日军炮台内为日本鬼子表演皮影戏 （二）你知道吗 （有条件的）出示投影： 北京故宫中的日晷闻名世界,是我国光辉出灿烂文化的瑰宝.它是我国古代利用日影测定时刻的仪器,它由“晷面”与“晷针”组成，当太阳光照在日晷中轴上产生投影，晷针的影子就会投向晷面，随着时间的推移，晷针的影的长度发生变化,晷针的影子在晷面上慢慢移动，聪明的古人以此来显示时刻． 问题：那什么是投影呢？ 出示投影让学生感受在日常生活中的一些投影现象。 一般地.用光线照射物体.在某个平面(地面、墙壁等)上得到的影子叫做物体的投影.照射光线叫做投影线，投影所在的平面叫做投影面. 有时光线是一组互相平行的射线.例如太阳光或探照灯光的一束光中的光线(如图).由平行光线形成的投影是平行投影.例如.物体在太阳光的照射下形成的影子(简称日影)就是平行投影. 由同一点(点光源)发出的光线形成的投影叫做中心投影.例如.物体在灯泡发出的光照射下形成影子就是中心投影.
投影与视图导学案（3） -----------三视图（2） 例题1、根据下面的三视图说出立体图形的名称。 解:(1)从三个方向看立体图形，图象都是，可以想象出:整体是； (2)从正面、侧面看立体图形，图象都是，从上面看，图象是，可以 想象出:整体是。 例题2、根据物体的三视图(如下图)描述物体的形状。 解：此物体是形状。 例题3、某工厂要加工一批密封罐，设计者给出了密封罐的三视图(如下图)，请你按照三视图确定制作每个密封罐所需钢板的面积.。 解：由三视图可知，密封罐的形状是； 、
变式练习： 1.长方体的主视图与俯视图如图所示，求这个长方体的体积。 3 4 2 4 2.某糖果厂想要为儿童设计一种新型的装糖果的不倒翁，请你根据包装厂设计好的三视图的尺寸计算其表面积和体积． 3.如图是由大小相等的正方体搭成的积木三视图，则图中正方体的个数是__ _。 主视图左视图俯视图
A．B．C． D 课后作业 1.如图所示的几何体的左视图是（） 2.如图，空心圆柱的左视图是（） 3.如图①放置的一个水管三叉接头，若其正视图如图②，则其俯视图是（） 4.一个几何体的三视图如图所示，则此几何体是（） A．棱柱 B．正方体 C．圆柱 D．圆锥 5.一个几何体的主视图、左视图、俯视图完全相同， 它一定是（） Ａ.圆柱 B.圆锥 C.球体 D.长方体 6.一个几何体的三视图如图所示,那么这个几何体是（） 7.由四个相同的小正方体搭建了一个积木，它的三视图如右图所示，则这个积木可能是（） 8.有一些相同的小立方块搭成的几何体的三视图如图所示，则该几何体有小立方块（） A.3块 B.4 块 C.6块 D.9块 10.如图是由几块小立方块所搭成的几何体的俯视图，小正方体中的数字表示该位置小立方 块的个数，则该几何体的主视图是（ 主视图左视图俯视图
第四章视图与投影 一、选择题 1．如图4－107所示的是小玲在九月初九“重阳节”送给她外婆的礼盒，图中所示礼盒的主视图是如图4－108所示的( ) 2．如图4－109所示的三个图形是某几何体的三种视图，则该几何体是( ) A．正方体B．圆柱C．圆锥D．球 3．下面四个几何体中，主视图、左视图、俯视图是全等图形的几何体是( ) A．圆柱B．正方体C．三棱柱D．圆锥 4．如图4－110所示，晚上小亮在路灯下散步，在小亮由A处走到B处这一过程中，他在地面上的影子( ) A．逐渐变短B．逐渐变长 C．先变短后变长D．先变长后变短 5．桌面上放着1个长方体和1个圆柱体，按如图4－111所示的方式摆放在一起，其左视图是图4－112中的( ) 6．如图4－113所示，圆柱的左视图是图4－114中的( ) 7．小明拿一个等边三角形木框在阳光下玩，等边三角形木框在地面上形成的投影不可能是图4－115中的( )
8．如图4－116所示的是一个由若干个相同的小正方体组成的几何体的三视图，则组成这个几何体的小正方体的个数是 ( ) A ．7个 B ．8个 C ．9个 D ．10个 9．如图4－117所示，一个空间几何体的主视图和左视图都是边长为1的正三角形，俯视图是一个圆，那么这个几何体的侧面积是 ( ) A ．4π B ．π42 C ．π22 D ．2 π 二、填空题 10．某同学的身高为1．4米，某一时刻他在阳光下的影长为1．2米，此时．与他相邻的一棵小树的影长为3．6米，则这棵树的高度为 米． 11．一个几何体的三视图如图4－118所示，则这个几何体是 (写出名称)．

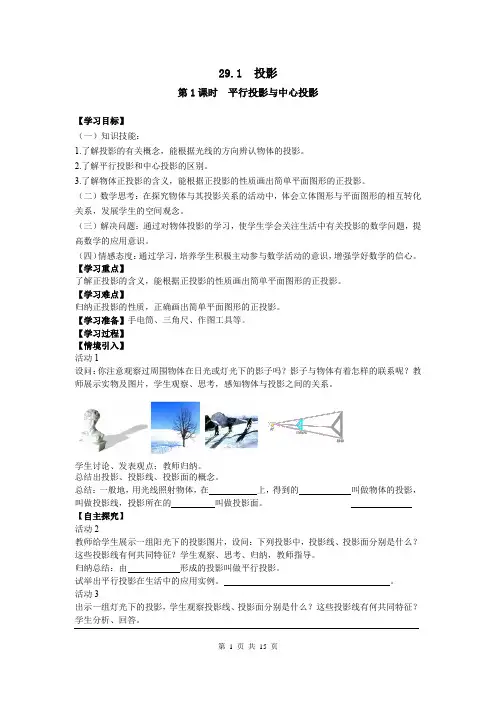

29.1投影（第一课时） 【学习目标】 （一）知识技能：1、了解投影的有关概念，能根据光线的方向辨认物体的投影。 2、了解平行投影和中心投影的区别。 3、了解物体正投影的含义，能根据正投影的性质画出简单平面图形的正投影。 （二）数学思考：在探究物体与其投影关系的活动中，体会立体图形与平面图形的相互转化关系，发展学生的空间观念。 （三）解决问题：通过对物体投影的学习，使学生学会关注生活中有关投影的数学问题，提高 数学的应用意识。 （四）情感态度：通过学习，培养学生积极主动参与数学活动的意识，增强学好数学的信心。 【学习重点】 了解正投影的含义，能根据正投影的性质画出简单平面图形的正投影。 【学习难点】 归纳正投影的性质，正确画出简单平面图形的正投影。 【学习准备】手电筒、三角尺、作图工具等。 【学习过程】 【情境引入】 活动1 设问：你注意观察过周围物体在日光或灯光下的影子吗？影子与物体有着怎样的联系呢？教师 展示实物及图片，学生观察、思考，感知物体与投影之间的关系。 学生讨论、发表观点；教师归纳。 总结出投影、投影线、投影面的概念。 总结：一般地，用光线照射物体，在 上，得到的 叫做物体的投影， 叫做投影线，投影所在的 叫做投影面。 【自主探究】 活动2 教师给学生展示一组阳光下的投影图片，设问：下列投影中，投影线、投影面分别是什么？这 些投影线有何共同特征？学生观察、思考、归纳，教师指导。 归纳总结：由 形成的投影叫做平行投影。
试举出平行投影在生活中的应用实例。。 活动3 出示一组灯光下的投影，学生观察投影线、投影面分别是什么？这些投影线有何共同特征？学生分析、回答。 归纳总结：由发出的光线形成的投影叫做中心投影。 试举出中心投影在生活中的应用实例。。 活动4 出示教材101页练习：将物体与它们的投影用线连接起来。 【合作探究】 活动5： 问题1 联系：。 区别：。 问题2 图中三角板的投影各是什么投影？它们的投影线与投影面的位置关系有什么区别？学生观察、思考、互相交流。 联系：图中的投影都是投影。区别： 总结出正投影的概念：。
29.1投影（1）导学案 【学习目标】 1、经历实践探索，了解投影、投影面、平行投影和中心投影的概念； 2、了角平行投影和中心投影的区别。 【学习过程】 一、创设情境 你看过皮影戏吗?皮影戏又名“灯影子”，是我国民间一种古老而奇特的戏曲艺术，在关中地区很为流行。皮影戏演出简便，表演领域广阔，演技细腻，活跃于广大农村，深受农民的欢迎。北京故宫中的日晷闻名世界,是我国光辉出灿烂文化的瑰宝.它是我国古代利用日影测定时刻的仪器,它由“晷面”与“晷针”组成，当太阳光照在日晷中轴上产生投影，晷针的影子就会投向晷面，随着时间的推移，晷针的影的长度发生变化,晷针的影子在晷面上慢慢移动，聪明的古人以此来显示时刻． 二、阅读课本100面，回答下列问题 什么叫投影？投影线？投影面？ 什么叫平行投影？什么叫中心投影？ 三、问题探究 1、以数学习小组为单位，观察在太阳光线下，木杆和三角形纸板在地面的投影。 2、持续改变木杆和三角形纸板的位置，什么时候木杆的影子成为一点，三角形纸板的影子是一条线段？当木杆的影子与木杆长度相等时，你发现木杆在什么位置？三角形纸板在什么位置时，它的影子恰好与三角形纸板成为全等图形？ 3、因为中心投影与平行投影的投射线具有不同的性质，所以，在这两种投影下，物体的影子也就有明显的差别。如图4-14，当线段AB与投影面平行时，AB的中心投影A‘B’把线段AB 放大了，且AB∥A’B‘，△OAB～OA‘B’.又如图4-15，当△ABC所在的平面与投影面平行时，△ABC的中心投影△A‘B’C‘也把△ABC放大了，从△ABC到△A‘B’C‘是我们熟悉的位似变换。 4、请观察平行投影和中心投影，它们有什么相同点与不同点？四、应用新知： 1、地面上直立一根标杆AB如图，杆长为2cm。 ①当阳光垂直照射地面时，标杆在地面上的投影是什么图形？ ②当阳光与地面的倾斜角为60°时，标杆在地面上的投影 是什么图形？并画出投影示意图； 2、一个正方形纸板ABCD和投影面平行（如图），投射线和投影面垂直，点C在投影面的对应点为C’，请画出正方形纸板的投影示意图。 （3）两幅图表示两根标杆在同一时刻的投影.请在图中画出形成投影的光线.它们是平行投影还是中心投影？并说明理由。 四、学习反思： 我们这节课学习了什么知识？ 五、作业：画出一个四边形的不同平行投影图和中心投影图 教学反思：
一、回忆主视图、左视图、俯视图的概念. 二、下列各物体从不同的角度观看，它们的形状可能各不相同，请试着从不同的角度想像它们的形状 . 三、试从下列各图中找出第二题中各物体的主视图（不考虑大小） . 四、从下列各图中找出第二题中各物体的左视图（不考虑大小） . 五、试从下列各图中找出第二题中各物体的俯视图（不考虑大小） . 六、试在教室中观察找到3个物体，并想像它们的三种视图各是什么样子. §4.1.1 视图与投影
一、请说出画物体的视图对，看得见的轮廓线通常画成什么线，看不见的轮廓线通常画成什么线. 二、观察以下各物体： （1）右图为小刚画出的图（a ）的主视图，你认为他画的对吗？如果不同意，请指出错误之处，并将其他各图中物体的主视图画出来. （2）左下图是小亮画出的图（b ）的左视图，你同意吗？如果不同意请指出错误并画出图（a ）至图（f ）的左视图 . （3）右上图是小敏画出的图（e ）的俯视图，你同意吗，如果不同意，请指出错在哪里，并将图（a ）至图（f ）的俯视图画出来. 三、指出下列各物体的主视图、左视图、右视图的错误，并修改. 四、画出下图中的物体的三种视图. §4.1.2 视图与投影
一、下图中，是木杆和旗杆竖在操场上，其中木杆在阳光下的影子已画出 . （1）用线段表示这一时刻旗杆在阳光下的影子. （2）比较旗杆与木杆影子的长短. （3）图中是否出现了相似三角形？ （4）为了出现这样的相似三角形，木杆不可以放在图中的哪些位置？ 二、下图是我国北方某地一棵树在一天不同时刻拍下的五张图片，仔细观察后回答下列问题 . （1）说出这五张图片所对应时间的先后顺序. （2）根据生活经验，谈谈由早到晚该地物体影子的长短变化规律. 三、三角板在阳光下的影子一定是三角形吗？根据物体的影子来判断其形状可以吗？ 四、以下是我国北方某地一物体在阳光下，分上、中、下午不同时刻产生的影子 . （1）观察到以上各图片的人是站在物体的南侧还是北侧？ （2）分别说出三张图片对应的时间是上午、中午，还是下午. （3）为防止阳光照射，你在上、中、下午分别应站在A 、B 、C 哪个区域？ 视图与投影
第四章视图与投影思考 与总结教案 标准化管理部编码-[99968T-6889628-J68568-1689N]
2009—2010学年上学期九年级数学科教案 主备人：荆丽丽 第四章思考与总结 一.教学方法:议+讲+练 二.出示学习目标. 1.经历活动,培养数学思考能力,发展学生的空间概念. 2.通过回顾,复习,能够简单判断物体的视图,能根据三种视图描述基本几何体或实物原型. 3.会画圆柱,圆锥,球的三种视图. 4.通过复习,体会中心投影的含义及简单应用.初步学会物体与其投影之间的相互转化. 5.通过复习,更深刻体会视图,视线,盲区的含义及其在生活中的应用.二回顾交流，系统复习。 本单元以开展实践活动为主线，促进学生空间想象力的形成。通过实物合理的象形的抽象，想象物体的形状，生活中物体的形状各异，但都不是鬼子的几何模型，必须首先对几何模型进行合理的想象，画出三视图。 画直三棱柱和四棱柱的视图时，注意分析几何体中各个角之间的位置关系，弄清视图中实线和虚线的区别。 注意识别，体会视点，视线，盲区在生活中的应用。
三.知识结构 结合实例视图———圆柱、圆锥、球、直三棱 柱、直四棱柱等几何体的视图 视图与投影－————［ 平行投影 投影———［ 中心投影———灯光与影 子、视 点、视线 和盲 区 四.创设情境,实践体会.（自学课本137内容） 1.制作视图方面内容,让学生感悟三视图的内涵. 2.制作直三棱柱、直四棱柱的立体几何画面,配合实物,再次感悟三 种视图的画法. 3.选取太阳光与影子内容的生活情境中的画面,了解平行投影的含义. 4.制作灯光与影子课件,体会灯光下物体的影子在生活中的应用,丰 富想象力. 5.制作画面,体现视点、视线、盲区在生活中的应用. 五.随堂练习,巩固深化.练习一.某时间小强在阳光下的影子,你能 画出此时圆柱A的影子吗当什么时刻时,看不到圆柱A的影子与同伴交流.
第29章 投影与视图 单元测试题 一、选择题：（每小题3分，共60分） 1．小明从正面观察下图所示的两个物体，看到的是（ ） 2．下面是空心圆柱在指定方向上的视图，正确的是（ ） 3．如图是某物体的三视图，则该物体形状可能是（ ） （A ）长方体 （B ）圆锥体 （C ）立方体 （D ）圆柱体 4．下图中几何体的主视图是（ ） 5．如图所示，左面水杯的杯口与投影面平行，投影线的 方向如箭头所示，它的正投影图是（ ） 6．把图①的纸片折成一个三棱柱，放在桌面上如图②所示，则从左侧看到的面为（ ） （A ）Q （B ）R （C ）S （D ）T 7．两个不同长度的的物体在同一时刻同一地点的太阳光下得到的投影是( ) （A ）相等 （B ）长的较长 （C ）短的较长 （D ）不能确定 8．正方形在太阳光的投影下得到的几何图形一定是( ) （A ）正方形 （B ）平行四边形或一条线段 （C ）矩形 （D ）菱形 9．小明在操场上练习双杠时，在练习的过程中他发现在地上双杠的两横杠的影子（ ） （A ）平行 （B ）相交 （C ）垂直 （D ）无法确定 10．在同一时刻，身高1.6m 的小强的影长是1.2m ，旗杆的影长是15m ，则旗杆高为（ ） （A ）16 m （B ）18 m （C ）20 m （D ）22 m 11．小亮在上午8时、9时30分、10时、12时四次到室外的阳光下观察向日葵的头茎随太阳转动的情况，无意之中，他发现这四个时刻向日葵影子的长度各不相同，那么影子最长的时刻为（ ） （A ）上午8时 （B ）上午9时30分 （C ）上午10时 （D ）上午12时 （B ） （A ） （C ） （D ） 正面 主视图 左视图 （第3题） （B ） （A ） （C ） （D ） （B ） （A ） （C ） （D ） 图① （第6（B ） （A ） （C ） （D ）
北师大新版九年级上册《第6章投影与视图》2015年单元测试 一、选择题（每题3分，共36分） 1在一个晴朗的上午，小丽拿着一块矩形木板在阳光下做投影实验，矩形木板在地面上形成的投影不可能是（） 2.下列命题正确的是（） A .三视图是中心投影 B.小华观察牡丹花，牡丹花就是视点 C.球的三视图均是半径相等的圆 D .阳光从矩形窗子里照射到地面上得到的光区仍是矩形 3.—天下午小红先参加了校运动会女子100m比赛，过一段时间又参加了女子400m比赛, 如图是摄影师在同一位置拍摄的两张照片，那么下列说法正确的是（） 4.如图是小明一天上学、放学时看到的一根电线杆的影子的俯视图，按时间先后顺序进行 5.在下面的几个选项中，可以把左边的图形作为该几何体的三视图的是 A.乙照片是参加100m的 B.甲照片是参加100m的 C.乙照片是参加400m的D .无法判断甲、乙两张照片 排列正确的是（ ⑴ A . (1) (2) (3)
6 ?在一个晴朗的天气里，小颖在向正北方向走路时，发现自己的身影向左偏，你知道小颖 当时所处的 时间是 （ ） A .上午 B .中午 C .下午 D .无法确定 7.下列说法正确的是（ ） A .物体在阳光下的投影只与物体的高度有关 B. 小明的个子比小亮高，我们可以肯定，不论什么情况，小明的影子一定比小亮的影子长 C. 物体在阳光照射下，不同时刻，影长可能发生变化，方向也可能发生变化 D .物体在阳光照射下，影子的长度和方向都是固定不变的 8如图，桌面上放着 1个长方体和1个圆柱体，按如图所示的方式摆放在一起，其左视图 是（ ） 9. 如图，用一个平面去截长方体，则截面形状为 （ ）
第二十九章投影与视图 29.1投影（1） （一）创设情境 你看过皮影戏吗?皮影戏又名“灯影子”，是我国民间一种古老而奇特的戏曲艺术，在关中地区很为流行。皮影戏演出简便，表演领域广阔，演技细腻，活跃于广大农村，深受农民的欢迎。 （二）你知道吗 北京故宫中的日晷闻名世界,是我国光辉出灿烂文化的瑰宝.它是我国古代利用日影测定时刻的仪器,它由“晷面”与“晷针”组成，当太阳光照在日晷中轴上产生投影，晷针的影子就会投向晷面，随着时间的推移，晷针的影的长度发生变化,晷针的影子在晷面上慢慢移动，聪明的古人以此来显示时刻． 问题：那什么是投影呢？出示投影让学生感受在日常生活中的一些投影现象。 一般地.用光线照射物体.在某个平面(地面、墙壁等)上得到的影子叫做物体的投影.照射光线叫做投影线，投影所在的平面叫做投影面. 有时光线是一组互相平行的射线.例如太阳光或探照灯光的一束光中的光线(如图).由平行光线形成的投影是平行投影.例如.物体在太阳光的照射下形成的影子(简称日影)就是平行投影. 由同一点(点光源)发出的光线形成的投影叫做中心投影.例如.物体在灯泡发出的光照射下形成影子就是中心投影.
时，你发现木杆在什么位置？三角形纸板在什么位置时，它的影子恰好与三角形纸板成为全等图形？还有其他情况吗？ （四）应用新知：
图4-17).很明显，图(1)
29.2 投影（二） 是中心投影?图(2) (3)的投影线与投影面的位置关系有什么区别? 解：结论:图(1)中的投影线集中于一点，形成中心投影;图(2) (3)中，
1画出如图摆放的正方体在投影面P上的正投影. 课堂练习： P4 3 4 作业：习题29.1 1、2、5
1 课时33 视图与投影 【考点链接】 1. 从 观察物体时，看到的图叫做主视图 ；从 观察物体时，看到的图叫做左视图 ； 从 观察物体时，看到的图叫做俯视图. 2. 主视图与俯视图的 一致；主视图与左视图的 一致；俯视图与左视图的 一致. 3. 叫盲区. 4. 投影可分为平行投影与中心投影.其中 所形成的投影叫平行投影； 所形成的投影叫中心投影. 5. 利用光线是否平行或是否交于一点来判断是 投影或 投影，以及光源的位置和物体阴 影的位置. 【典例精析】 例1 （08襄樊）如图4，是一个由若干个相同的小正方体组成的几何体的三视图，则组成这个几何 体的小正方体的个数是（ ） A ．7个 B ．8个 C ．9个 D ．10个 例2 （08兰州）（1）一木杆按如图 1所示的方式直立在地面上，请在图中画出它在阳光下的影子（用 线段C D 表示）； （2）图2是两根标杆及它们在灯光下的影子．请在图中画出光源的位置（用点P 表示），并在图中画出人在此光源下的影子．（用线段E F 表示）． 【巩固练习】 1.（08福州）如图所示的物体是一个几何体，其主视图是（ ） 2. (08深圳) 如图，圆柱的左视图是（ ） 3.（08贵阳）在一个晴朗的上午，小丽拿着一块矩形木板在阳光下做投影实验，矩形木板在地面上 形成的投影不可能．．． 是（ ） 太阳光线 木杆 图1 图2 A B A ' B ' A . B . C . D . A. Ｂ． Ｃ． Ｄ． A. B. C. D.
2 4 2 4.（08长沙）如图是每个面上都有一个汉字的正方体 的一种展开图，那么在正方体的表面，与“迎”相 对的面上的汉字是（ ）A.文 B.明 C.奥 D.运 5. （08哈尔滨）右图是某一几何体的三视图，则这个几何体是（ ） A ．圆柱体 B ．圆锥体 C ．正方体 D ．球体 【中考演练】 1. (08庆阳)当物体的某个面平行于投影面时，这个面的正投影与这个面的形状、 大小 ．（填 “相同”、“不一定相同”、“不相同”之一）． 2.（08苏州）如图，水平放置的长方体 的底面是边长为2和4的矩形，它的左视图的面积为6，则长方体的体积等于 ． 3.（08威海）下图的几何体是由三个同样大小的立方体搭成的，其左视图为 （ ） 4. （08巴中）在学校开展的“为灾区儿童过六一”的活动中，晶晶把自己最喜爱的铅笔盒送给灾区 儿童．这个铅笔盒（右图）的左视图是（ ） A ． B ． C ． D ． 5. （08西宁）将图所示的R t A B C △绕直角边A B 旋转一周，所得几何体的主视图为（ ） 6. （08青海）若干桶方便面摆放在桌子上，如图所示是它的三视图，则这一堆方便面共有（ ） A ．6桶 B ．7桶 C ．8桶 D ．9桶 7. （08乌兰察布）六个大小相同的正方体搭成的几何体如图所示，则关于它的视图说法正确的是（ ） A ．正视图的面积最大 B ．左视图的面积最大 C ．俯视图的面积最大 D ．三个视图的面积一样大 8. （08连云港）若一个几何体的主视图、左视图、俯视图分别是三角形、三角形、圆，则这个几何 体可能是（ ） A ．球 B ．圆柱 C ．圆锥 D ．棱锥 9.（08盐城）下列四个几何体中，主视图、左视图、俯视图完全相同的是（ ） A ．圆锥 B ．球 C ．圆柱 D ．三棱柱 主视图 左视图 俯视图 A ． B ． C ． D ． A ． B ． C ． D ． A B C 讲 文 明 迎 奥 运
1 第四章视图与投影检测题 一、选择题：（每小题5分，共25分） 1．下列命题正确的是 （ ） A 三视图是中心投影 B 小华观察牡丹话，牡丹花就是视点 C 球的三视图均是半径相等的圆 D 阳光从矩形窗子里照射到地面上得到的光区仍是矩形 2．平行投影中的光线是 （ ） A 平行的 B 聚成一点的 C 不平行的 D 向四面八方发散的 3．在同一时刻，两根长度不等的柑子置于阳光之下，但它们的影长相等，那么这两根竿子的相对位置是 （ ） A 两根都垂直于地面 B 两根平行斜插在地上 C 两根竿子不平行 D 一根到在地上 4．有一实物如图，那么它的主视图 （ ） A B C D 5．如果用□表示1个立方体，用表示两个立方体叠加，用■表示三个立方体叠加，那么下面右图由7个立方体叠成的几何体，从正前方观察，可画出的平面图形是 （ ） 二．填空题：（每小题5分，共25分） 6．在平行投影中，两人的高度和他们的影子 ； 7．小军晚上到乌当广场去玩，他发现有两人的影子一个向东，一个向西，于是他肯定的说： “广场上的大灯泡一定位于两人 ”； 8．圆柱的左视图是 ，俯视图是 ； 9．如图，一几何体的三视图如右： 那么这个几何体是 ； 10．一个四棱锥的俯视图是 ； 二．解答题：（每踢10分，共50分） 11．如图所示：大王站在墙前，小明站在墙后，大王不能让小明看见，请你画出小明的活动区域。 A B C D 俯视图左视图主视图
2 12．画出下面实物的三视图： 13．李栓身高88.1m ，王鹏身高60.1m ，他们在同一时刻站在阳光下，李栓的影子长为 20.1m ，求王鹏的影长。 14．立体图形的三视图如下，请你画出它的立体图形： 15．为解决楼房之间的挡光问题，某地区规定：两幢楼房间的距离至少为40米，中午12 时不能挡光.如图，某旧楼的一楼窗台高1米，要在此楼正南方40米处再建一幢新楼.已知该地区冬天中午12时阳光从正南方照射，并且光线与水平线的夹角最小为30°，在不违反规定的情况下，请问新建楼房最高多少米？（结果精确到1米.732.13≈，414.12≈） 墙大 王俯视图左视图主视图 1（26）题
2013年中考数学专题复习第二十八讲投影与视图 【基础知识回顾】 一、投影： 1、定义：一般地，用光线照射物体，在某个平面上得到得影子叫做物体的其中照射光线叫做投影所在的平面叫做 2、平行投影：太阳光可以近似地看作是光线，像这样的光线所形成的投影称为平行投影 3、中心投影：由圆一点（点光源）发出的光线形成的投影叫做如物体在、、等照射下所形成的投影就是中心投影 【名师提醒：1、中心投影的光线平行投影的光线 2、在同一时刻，不同物体在太阳下的影长与物离成 3、物体投影问题有时也会出现计算解答题，解决这类问题首先要根据图形准确找出比例关系，然后求解】 三、视图： 1、定义：从不同的方向看一个物体，然后描绘出所看到的图形即视图其中，从看到的图形称为立视图，从看到的图形称为左视图，从看到的图形称为俯视图 2、三种视图的位置及作用 ⑴画三视图时，首先确定的位置，然后在主视图的下面画出在主视图的右边画出 ⑵主视图反映物体的和，左视图反映物体的和俯视图反映物体的和【名师提醒：1、在画几何体的视图时，看得见部分的轮廓线通常画成线，看不见部分的轮廓线通常画成线 2、在画几何体的三视图时要注意主俯对正，主左平齐，左俯相等】 三、立体图形的展开与折叠： 1、许多立体图形是由平面图形围成的，将它们适当展开即为平面展开图，同一个立体图形按不同的方式展开，会得到不同的平面展开图 2、常见几何体的展开图：⑴正方体的展开图是 ⑵几边形的柱展开图是两个几边形和一个 ⑶圆柱的展开图是一个和两个 ⑷圆锥的展开图是一个与一个 【名师提醒：有时会出现根据物体三视图中标注的数据求原几何体的表面积，体积等题目，这时要注意先根据三种视图还原几何体的形状，然后想象有关尺寸在几何体展开图中标注的是哪些部分，最后再根据公式进行计算】 【重点考点例析】 考点一：投影 例1 （2012?湘潭）如图，从左面看圆柱，则图中圆柱的投影是（） A．圆B．矩形C．梯形D．圆柱 考点：平行投影．
九年级数学第29章投影与视图导学案(1) 26.1投影（1） 【学习目标】 1、了解投影的有关概念，能根据光线的方向辨认物体的投影。 2、了解平行投影和中心投影的区别。 3、了解物体正投影的含义，能根据正投影的性质画出简单平面图形的正投影。 【学习重点】 了解正投影的含义，能根据正投影的性质画出简单平面图形的正投影。 【学习难点】 归纳正投影的性质，正确画出简单平面图形的正投影。 【学习准备】手电筒、三角尺、作图工具等。 【学习过程】一、了解感知活动1 你注意观察过周围物体在日光或灯光下的影子吗？影子与物体有着怎样的联系呢？教师展示实物及图片，学生观察、思考，感知物体与投影之间的关系。 学生讨论、发表观点；教师归纳。总结出投影、投影线、投影面的概念。 总结：一般地，用光线照射物体，在上，得到的叫做物体的投影，叫做投影线，投影所在的叫做投影面。活动2
观察投影图片，设问：下列投影中，投影线、投影面分别是什么？这些投影线有何共同特征？归纳总结：由形成的投影叫做平行投影。 试举出平行投影在生活中的应用实例。。活动3 出示一组灯光下的投影，观察投影线、投影面分别是什么？这些投影线有何共同特征？归纳总结：由发出的光线形成的投影叫做中心投影。 试举出中心投影在生活中的应用实例。。活动4 出示练习：将物体与它们的投影用线连接起来。 二、深入学习问题1 出示两幅图，观察中心投影与平行投影的区别与联系。 联 系：。区别：。 问题2 图中三角板的投影各是什么投影？它们的投影线与投影面的位置关系有什么区别？联系：图中的投影都是投影。 区别：总结出正投影的概念：。 三、迁移运用
2019版九年级数学下册 第25章 投影与视图 25.1 投影 25.1.1 投影导学案 （新版）沪科版 【学习目标】 1.了解正投影的概念； 2.能根据正投影的性质画出简单的平面图形的正投影 3.培养动手实践能力，发展空间想象能力。 【学习重难点】 重点：正投影的含义及能根据正投影的性质画出简单的平面图形的正投影 难点：归纳正投影的性质,正确画出简单平面图形的正投影 【课前预习】 1．两个三角形相似，它们的对应角相等，对应边成比例． 2．比例的基本性质：如果a b ＝c d ，那么ad ＝bc (b 、d ≠0)，反之也成立． 3．一个物体放在阳光下或者灯光下，就会在底面上或者墙壁上留下它的影子，这个影子称为物体的投影，投影从某个侧面反应这个物体的形状． 4．由平行的光线所形成的投影为平行投影． 5．由一点(点光源)发出的光线形成的投影为中心投影． 【课堂探究】 中心投影 【例1】 如下图，电影胶片上每一个图片的规格为3.5 cm×3.5 cm，放映屏幕的规格为2 m×2 m，若放映机的光源S 距胶片20 cm ，那么光源S 距屏幕__________米时，放映的图象刚好布满整个屏幕． 解析：由于图片和屏幕形成的图形相似，所以“图片的边长∶屏幕的边长＝光源距胶片的距离∶光源距屏幕的距离”． 设光源S 距屏幕x 米时符合要求，得0.2x ＝0.0352 ， 解得x ＝807 . 从而可求出光源距屏幕的距离为807 米．
答案：807 点拨：将投影问题转化为相似三角形的知识进行解决． 【例2】 如下图所示，点P 表示广场上的一盏照明灯． (1)请你在图中画出小敏在照明灯P 照射下的影子(用线段表示)； (2)若小丽到灯柱MO 的距离为4.5米，照明灯P 到灯柱的距离为1.5米，小丽目测照明灯P 的仰角为55°，她的目高QB 为1.6米，试求照明灯P 到地面的距离(结果精确到0.1米)．(参考数据：tan55°≈1.428，sin55°≈0.819，cos55°≈0.574) 分析：根据灯和小敏头顶的位置确定小敏的影子． 解：(1)如下图，线段AC 是小敏的影子． (2)过点Q 作QE⊥MO 于E ，过点P 作PF⊥AB 于F ，交EQ 于点D ，则PF⊥EQ. 在Rt△PDQ 中， ∠PQD＝55°，DQ ＝EQ －ED ＝4.5－1.5＝3(米)． ∵tan55°＝PD DQ ， ∴PD＝3tan55°≈4.3(米)． ∵DF＝QB ＝1.6米， ∴PF＝PD ＋DF ＝4.3＋1.6＝5.9(米)， 即照明灯到地面的距离为5.9米． 点拨：解决此类题的关键是：发光点、物体上的点及其影子上的对应点在一条直线上． 【课后练习】 1．平行投影中的光线是( )．
第八章 视图与投影 一、选择题 1.【05资阳】 图1所示的几何体的右视图是 2.【05浙江】如右图，由三个小立方体搭成的几何体的俯视图是 3. 【05南京】下列四个几何体中，主视图、左视图与俯视图是全等图形的几何体是 A 、球 B 、圆柱 C 、三棱柱 D 、圆锥 4.【05南通海门】 “圆柱与球的组合体”如右图所示，则它的三视图是 A ． B ． C ． D ． 5.【05泰州】如图所示的正四棱锥的俯视图是 6.【05无锡】一空间几何体的三视图如图所示，则这个几何体是 A 、圆柱 B 、圆锥 C 、球 D 、长方体 7.【05枣庄课改】一个几何体由一些小正方体摆成，其主(正)视图与左视图如图所示．其俯视图不可能是( ) 俯视图 主视图 左视图 俯视图 主视图 左视图 俯视图 主视图 左视图 俯视图 主视图 左视图 . . 4题） A D (第6题)
8.【05佛山】小明从正面观察下图所示的两个物体，看到的是（ ）。 A B C D 9.【05深圳】我们从不同的方向观察同一物体时，可以看到不同的平面图形，如图，从图的 左面看这个几何体的左视图是 A B C D 10.【05河北课改】图1中几何体的主视图是( ) 11.【05遂宁课改】下列两个图是由几个相同的小长方体堆成的物体视图，那么堆成这个物 体的小长方体最多有（ ）个 （正视图） （俯视图） A 、5 B 、6 C 、4 D 、3 二、填空题 1. 【05内江】桌上摆着一个由若干个相同正方体组成的几何体，其主视图和左视图如图所示，这个几何体最多可以由 个这样的正方体组成。
29.1投影 第2课时 一、学习目标： 1、掌握线段、平面图形的正投影规律；以正方体为例，掌握其与投影面的两种不同位置下形成的正投影的形状和大小； 2、掌握几种基本几何体的正投影 二、学习重难点： 重点：正投影的含义及其性质. 难点：归纳正投影的性质，正确画出简单平面图形的正投影. 探究案 三、教学过程 观察与思考 图中表示一块三角尺在光线照射下形成投影，其中图（1）与图（2）（3）的投影线有什么区别？图（2）（3）的投影线与投影面的位置关系有什么区别？ 图（2）中，投影线斜着照射投影面； 图（3）中投影线垂直照射投影面（即投影线正对着投影面），我们也称这种情形为投影线垂直于投影面． 像图（3）这样，投影线垂直于投影面产生的投影叫做正投影． 合作探究 如图，把一根直的细铁丝（记为线段AB）放在三个不同位置； （1）铁丝平行于投影面；（2）铁丝倾斜于投影面；（3）铁丝垂直于投影面（铁丝不
一定要与投影面有交点）．
三种情形下铁丝的正投影各是什么形状？ 结论 通过观察，我们可以发现： （1）当线段AB平行于投影面α时，它的正投影是线段A1B1，线段与它的投影的大小关系为AB_____A1B1； （2）当线段AB倾斜于投影面α时，它的正投影是线段A2B2，线段与它的投影的大小关系为AB______A2B2; （3）当线段AB垂直于投影面α时，它的正投影是一个________． 观察思考 如图，把一块正方形硬纸板P（记为正方形ABCD）放在三个不同位置： （1）纸板平行于投影面； （2）纸板倾斜于投影面； （3）纸板垂直于投影面． 三种情形下纸板的正投影各是什么形状？ 例题解析： 【例1】画出如图摆放的正方体在投影面P上的正投影． （1）正方体的一个面ABCD平行于投影面P （2）正方体的一个面ABCD倾斜于投影面P，上底面ADEF垂直于投影面P，并且
第二十九章达标测试卷 一、选择题(每题3分，共30分) 1．下列几何体中，主视图和左视图都为矩形的是() 2．如图是一个长方体包装盒，则它的平面展开图可能是()
3．如图所示的几何体的俯视图是() 4．在一个晴朗的上午，乐乐拿着一块矩形木板在阳光下做投影实验，矩形木板在地面上形成的投
影不可能 ．．．是() 5．用四个相同的小立方体搭几何体，要求每个几何体的主视图、左视图、俯视图中至少有两种视图的形状是相同的，下列四种摆放方式中不符合要求的是() 6．如图，一个几何体由5个大小相同、棱长为1的正方体搭成，下列关于这个几何体的说法正确的是() A．主视图的面积为5 B．左视图的面积为3 C．俯视图的面积为3 D．三种视图的面积都是4 7．如图是一个几何体的三视图，根据图中提供的数据(单位：cm)可求得这个几何体的体积为() A．2 cm3B．4 cm3 C．6 cm3D．8 cm3
(第7题) (第8题) (第9题) (第10题) 8．一幢4层楼房只有一个房间亮着灯，一棵小树和一根电线杆在窗口灯光下的影子如图所示，则亮着灯的房间是() A．1号房间B．2号房间 C．3号房间D．4号房间 9．如图是某几何体的三视图，根据图中数据，可得该几何体的体积为() A．9πB．40πC．20πD．16π 10．如图是由若干个相同的小立方体搭成的几何体的俯视图和左视图，则组成这个几何体的小立方体的个数可能是() A．5或6 B．5或7 C．4，5或6 D．5，6或7 二、填空题(每题3分，共24分) 11．工人师傅要制造某一工件，他想知道工件的高，他需要看三视图中的__________或__________． 12．如图，将△ABC绕AB边所在直线旋转一周所得的几何体的主视图是图中的__________(填序号)．
2019版九年级数学下册第29章投影与视图复习导学案 （新版）新人教版 一、知识梳理 学习目标： 1. 了解投影的含义和种类，知道正投影概念，了解三视图的形成,,能画出简单组合体的三视图。 2. 能确定物体的平行投影和中心投影．会判断三视图。 重点：投影与视图含义和种类，并能进行判断。 难点：理解并掌握三视图的投影规律及平行投影和中心投影的判别。 学法指导：具体实物、小组讨论。 一．知识梳理 （1）主视图： 1.三视图（2）左视图： （3）俯视图： 2.画三视图原则：长（），高（），宽（）；画图时，看得见的轮廓线画成实线，看不见的 轮廓线画成虚线。三个图的位置展示： （1）平行投影：平行光线照射形成的投影（如太阳光线）。当平行光线垂直投影面时 3.投影叫正投影。三视图都是正投影。 （2）中心投影：一点出发的光线形成的投影（如手电筒，路灯，台灯） 4.圆柱体的侧面展开图是矩形，这个矩形的长等于圆柱体的（） 这个矩形的宽（高）是圆柱体的（），圆柱体的主视图和左视图 也是矩形，这个矩形的长等于圆柱体的（），这个矩形的宽（高） 等于圆柱体的（）。 2.圆锥体的侧面展开图是扇形，这个扇形的半径是圆锥体的（），这个扇形的弧长 是圆锥体的（），圆锥体的主视图和左视图是（等腰三角形），这个等腰三角形的腰长
等于圆锥体的（ ），这个等腰三角形的高等于圆锥体的（ ）。 二、知识应用 （一．）选择题 1.下列各几何体三视图都是圆的是（ ） A 球体 B 圆锥 C 圆柱 D 圆台 1 2.下图中是在太阳光线下形成的影子是（ ） A B C D 3.如图所示，水杯的杯口与投影面平行，投影线的方向箭头所示，它的正投影图是（ ） A B C D 4.右图是由三个同样大小的正方体搭成的几何体，其左视图为（ ） A B C D 5. 如右图由多块同样大小的正方体搭成的几何体的俯视图，则该几何体的主视图是（ ） A B C D 6. 如图分别由多块同样大小的正方体搭成的几何体的主视图和俯视图，则该几何体最少有1 2 3
