投影与视图导学案（3）
-----------三视图（2）

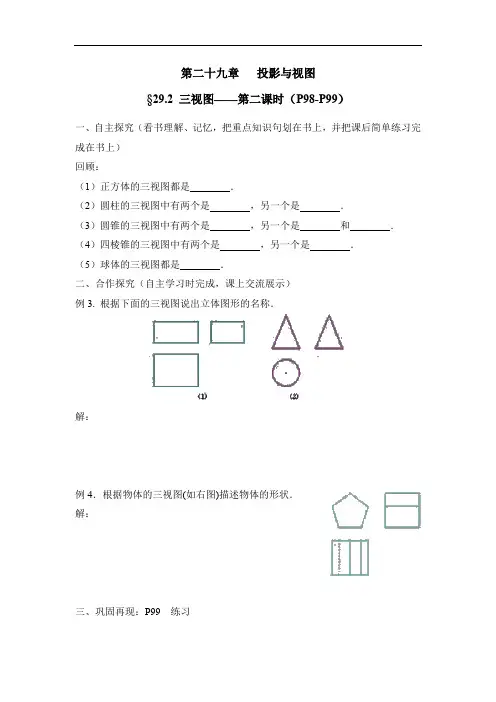

例题1、根据下面的三视图说出立体图形的名称。
解:(1)从三个方向看立体图形，图象都是，可以想象出:整体是；
(2)从正面、侧面看立体图形，图象都是，从上面看，图象是，可以
想象出:整体是。
例题2、根据物体的三视图(如下图)描述物体的形状。
解：此物体是形状。

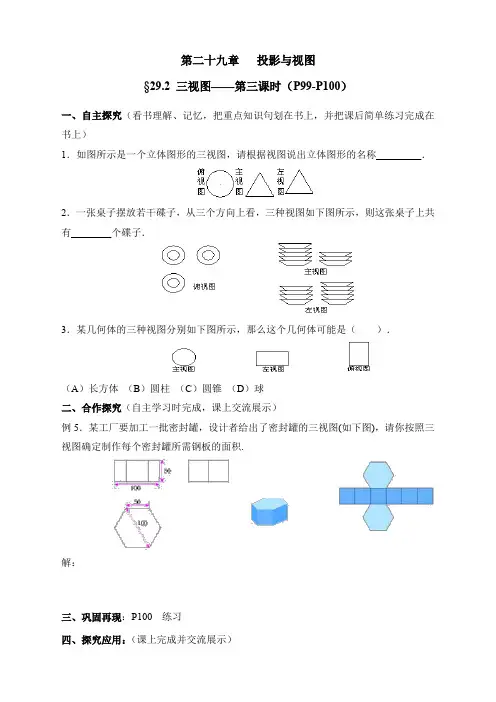

例题3、某工厂要加工一批密封罐，设计者给出了密封罐的三视图(如下图)，请你按照三视图确定制作每个密封罐所需钢板的面积.。
解：由三视图可知，密封罐的形状是；
、
变式练习：
1.长方体的主视图与俯视图如图所示，求这个长方体的体积。
3
4
2
4
2.某糖果厂想要为儿童设计一种新型的装糖果的不倒翁，请你根据包装厂设计好的三视图的尺寸计算其表面积和体积．
3.如图是由大小相等的正方体搭成的积木三视图，则图中正方体的个数是__ _。
主视图左视图俯视图
A．B．C． D
课后作业
1.如图所示的几何体的左视图是（）
2.如图，空心圆柱的左视图是（）
3.如图①放置的一个水管三叉接头，若其正视图如图②，则其俯视图是（）
4.一个几何体的三视图如图所示，则此几何体是（）
A．棱柱 B．正方体 C．圆柱 D．圆锥
5.一个几何体的主视图、左视图、俯视图完全相同，
它一定是（）
Ａ.圆柱 B.圆锥 C.球体 D.长方体
6.一个几何体的三视图如图所示,那么这个几何体是（）
7.由四个相同的小正方体搭建了一个积木，它的三视图如右图所示，则这个积木可能是（）
8.有一些相同的小立方块搭成的几何体的三视图如图所示，则该几何体有小立方块（）
A.3块
B.4
块
C.6块
D.9块
10.如图是由几块小立方块所搭成的几何体的俯视图，小正方体中的数字表示该位置小立方
块的个数，则该几何体的主视图是（
主视图左视图俯视图
）
11. 5个棱长为1的正方体组成如图的几何体。
（1）该几何体的体积是_________(立方单位) 表面积是_________(平方单位)
（2）画出该几何体的主视图和左视图。
12.如图是某几何体的展开图。
（1）这个几何体的名称是
；
（2）画出这个几何体的三视图；
（3）求这个几何体的体积。（结果保留 ）
. .
正面 20 10
