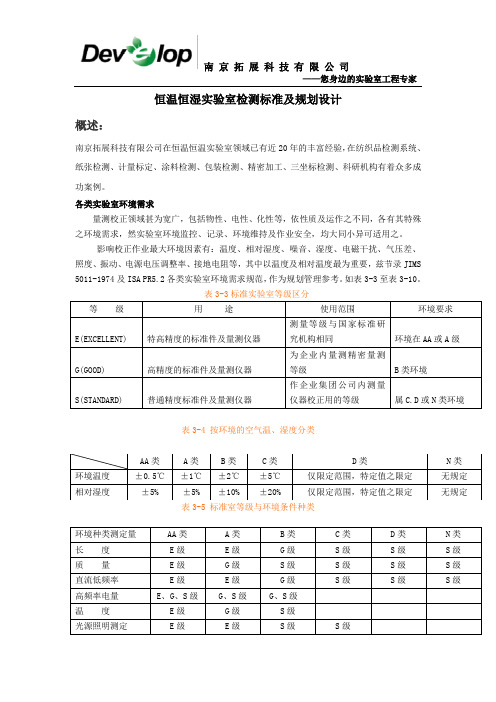

恒温恒湿实验室通过某些专用设备和技术方法，使其室内温湿度符合某一调湿和试验用标准大气的要求。那么最新的恒温恒湿试验室标准设计要求有哪些呢本文为您解答。
一、恒温恒湿实验室技术要求：
1、恒温恒湿室技术要求
a)符合ISO、GB 标准。
b)各恒温恒湿实验室：温度为设定值±℃～±1℃，相对湿度为设定值±（1～2）%，风速s。
2、实验室对房屋建筑要求
a)建筑物周围无强磁场、震动、热源、异味、污染等。
》
b)建筑物层高应在以上（梁下净空高度）。
c)门窗的要求尽量减少门窗数量及保温措施
满足实验室使用功能的基本要求：
a)送风方式一般采用为孔板式，上送风，下回风。
b)室内净空高度为～。
c)无窗，减少门的数量。
d)新建实验室的恒温室内不设上下水、供暖管线设施。改建实验室的恒温室内上下水、供暖管线设施应按规范作隔热防潮处理。
c)实验室内的消防不可以用喷淋系统，如需安装建议选用气体灭火系统。
#
空调机房建设要求：
a)应建在有外墙的位置。
b)独立供电系统和接地系统。
c)设有上下水，下水作防异味处理。
保温墙面的要求：
λ=～㎡·H·℃（λ=～㎡·k）范围内，吸水率不大于10%，热绝缘性能优，耐水性能好，阻燃难燃，绿色环保、尺寸稳定性能好的材料。
二、恒温恒湿实验室方案设计要点
实验室的整体规划，要考虑到以下要求：涉及范围极广，需建筑、水电、空调、实验室使用者等各项专业人才共同参与规划。
)
?设计目的：为实验室设备创造一个既能确保其稳定、可靠的运行，延长其使用寿命，又能满足用户使用要求及工作人员身心健康的工作场所。
?总体设计：全面考虑各专业之间的关系，进行严格的协调，做到不错，不漏，不碰。
?具体设计：采用国内外先进技术，选用既先进，性能价格比又合理的环保设备和材料，融入人性化的设计理念。
三、实验室精密空调考虑因素
无论你的精度要求是高是低是控制大区域的还是小区域是常规温湿度还是非常规要求我们总能为您选配合适的恒温恒湿精密空调机组。我们为您提供的精密空调是具有世界一流水平的高精技术、高可靠、高可靠、高节能的产品。
经过多年的应用比较检验，对于高精度要求的场所我们为您选用采用法国军工技术开发的最为先进的精密一体化变频控制恒温恒湿精密空调。该系列精密空调最高控制精度可根据要求，温度精度达到+℃，湿度控制精度达到+%RH。
五、恒温恒湿精密空调选型主要考虑因素
!
A、控制精度：我们建设实验室的目的是要建设一个达到技术标准要求的检验检测环境，因此设备的控制精度能否达到我们的要求是精密空调选型的首要因素。高精密的恒温恒湿实验室建议选用采用目前最为先进的完全模拟量控制技术的精密空调，模拟量控制可以确保高精度，同时温湿度更为平稳。
B、可靠性：恒温恒湿实验室是生产企业的产品质量检验与控制和流通领域里商品质量检验把关的基础设施，试验时要保证实验室的正常使用，空调机组经常长时间运行，这对精密空调制造工艺水平、主要零部件要求很高。因此在对精密空调选型时产品的成熟度是个重点考虑因素。
C、节能环保：节能环保是整个社会可持续发展的重中之重，选用新技术的恒温恒湿精密空调与传统的恒定制冷除湿通过大功率再加热加湿补偿的控制方法比可节能50%以上，同时与传统组装式机组相比安装时电的装机负荷要求可降低50%以上，大大地降低设备运行成本。
D、操作使用便利性：由于恒温恒湿实验室使用人员很大一部分并非精通暖通、设备，因此必须保证空调机组的操作界面人性化，通俗易懂，无须专门的培训；同时机组设备要求日常维护管理简便，不需专业人员；机组设备体积小型化，以尽量少占有实验室使用面积。
2.3 部件试验中心厂房规划 2.3.1 涡轮试验室 该试验室要求举架高度14m，规格74m×16m，占地面积约1184 m2，预留大门3处，一处大门高度5m，宽度8m，另两处大门高度5m，宽度5m；试验室一端为控制室，另一端为装配室，规格为10m×16m×8m（高）。地下设置消防水池一处，用来满足安全需要；试验室上方空间放置两个5m3稳压水罐，固定在装配室上方；级间加热系统较为复杂，需要配备锅炉系统，因此在试验室外建设。厂房安装进排气消音装置；配套吊车10t；涡轮试验室外侧上方位置建设一处冷却塔，蓄水池容量200m3。 1-装配间和工具室 2-稳压水箱 3-发电机 4-涡轮发动机 5-测功器 6-滑油系统 7-控制室 8-冷却水系统 9-级间加热系统 10-排气消音系统 图3 涡轮试验室平面图 a)涡轮发动机 基本参数为入口压力320bar，温度150℃，共6级，向心涡轮设计，底座尺寸4m×5m，采用级间再热，输出功率为10MW级。 b)发电机 选用10MW级发电机一台，其结构尺寸如下图所示，尺寸为4.72m×5.08m，用于涡轮发动机带动发电，所发电量用于上网，按4.8m×5.5m对地面进行加固。
图4 10MW发电机组外形尺寸 c)测功器 测功器系统主要包括测功器、测功器供水子系统、测功器进排水阀及控制子系统。如下图所示，测功器选型PHS-4.5，最大吸收功率10MW，转速3000rpm，耗水量200t/h，外廓尺寸为1.6m×1.9m，重约18t，因此对地基有较高要求，按底座2m×3m对地基加固。
图5 测功器选型d)滑油系统
图6 稀油站系统性能表 滑油系统又称为稀油站，主要用于为涡轮发动机提供冷却和润滑，因此要满足一定的油量和油压要求，使涡轮发动机能够稳定安全运行。具体型号选择，可根据实际油耗流量选择不同型号滑油系统，如下表所示选用型号XHZ-1000A，其中尺寸8m×4.85m，重15.5t，按10m×5m对地基进行加固。 图7 稀油站外形尺寸 e)级间加热系统 该系统采用燃煤有机热载体炉进行级间加热。有机热载体炉，俗称导热油锅
实验室的建筑设计规范 实验室是建设是普及实验教学的硬件，是开展实验教学的重要物质条件。而实验室的建设又是一项技术性很强的工作，因此在建设实验时必须学握共建筑设计要求和规范。根据国家计委一九八六年十二月二十五日颁布的《中小学建筑设计规范》，结合我市近年米中小学实验室建设的经验，实验空要按照下面的要求进行建设。 一、实验室建筑设计要求 实验宅建筑耍求包含三个方而的内容·择址、设计和建筑施工． l、择址中小学实验室是专用教室，应建在教学区的．与教室毗邻，若建专f l J的实验楼，宜建十教学楼附近较僻静的一方，与教学楼对应相衬。若建在教学楼内，其用房应相对焦中地安扑在教学楼的一端或较低楼层，这样仪器运送方便，可避免对课堂教学的干扰，有利十实验教学计划的谘实和工作联系。限十日前我市中小学的实际悄况，大多都在教学楼内建设实验室。根据实际需要，实验室不得小十教室，建设时应注慈选择较新较大的教室，且应朝南北方向，尽址避免朝东或朝「． 2、设计建设实验楼（室）．其外观造型、楼层布局、通风扞污、采光照明、安全设施的 设计都应符合教育学心理学的要求，具有科学性和艺术性。实验室的内部设施，如水电、桌、凳、柜等，既要方便教学，又要有利千管理和维修。在具体的建筑设计屯要注慈适应、经济，要有超前慈识。例如，日前中学教学仪器配备执行二类标准，即学生实验用仪器配备 13 件（套）而在建设实验室时应根据房尼尺寸设计成15 组或18 组，．县至24 组或28 组， 我们为学校进行实验宅规划时，一般都要求将水电到桌的实验室（特别是化学实验宅）建在桉（底层），这竹如下优点＠上下水管（道）的安装、检修方便，即使有腐蚀、油雨情况，也不致影响别的房间使用，同时节省管道＠有利十排除咑害气体（如二氧化碳、二氧化硫等都比空气巫）；＠当实验过程中发生紧急悄况时，使十安全疏散． 实验室与仪器室、准备室等配套房间，要联在一起，处十同一层楼，便十管理和教学。仪器室1了实验室之间宜设门相通，以便十仪器的搬运。 3、建筑施工实验室的建设和内部施工、水电安装要求较高，技术性较强，应选择水平较高的壮建队承担施工任务，同时学校应选派T 作责任感强、懂得实验室建设规范的同志仔促施T . 确保施飞质拱，避免因不合要求而返工，造成不必要的损失。 二、实验室家具设计 实验室家具是指在实验室内使用的实验桌凳、仪器柜等设备．其具休设计要求应严格迷循国 家教委教学仪器研究所发布的《中小学教室设备规范图册》的有关功能尺寸及式样。各校在
仪器实验室设计装修要求及规范 仪器分析实验室对室内的要求一般都比化学实验室为高。仪器分析实验室一般都有空调要求，如恒温恒湿、空气净化、气流、排风等问题。在气候较潮湿的地区要求防潮，对于早期实验室用若干红外线灯、小型去湿器、窗式空调器、小型独立式空调器。现代实验室有条件的采用中央空调系统。对于防振要求较高的仪器设备，除了对实验室的位置要进行考虑外，尚需考虑设置独立的设备防振基础和隔振措施。仪器分析实验室一般要求兼有交流、直流电源，以及单相、三相两种电源插座，并常有稳压要求。有的还有防电磁干扰的要求，需要接地和电磁屏蔽等。有的需要有冷却水和各种气体供应，包括真空和压缩空气，保护气体和载气等。仪器分析实验室的建筑装修标准通常都考虑较高一些：墙面做油漆涂料或油漆墙裙;地面做木地板、水磨石地面、塑胶地面以及大理石地面等;实验室的实验台：如为样品处理室工作台可参照化学实验台;如为放置仪器的工作台需稳固，可采用钢筋混凝土结构的水磨石台面等。同样，实验室要求防尘、防腐蚀、都应给予足够的重视和妥善地解决。 1、仪器分析实验室的要求： 仪器分析实验主要设置各种大型精密分析仪器，同时也包括普通小型分析仪等。这些分析室大都由几个小室组成，组成房间的大小和数量随各类仪器而异;即使是同类仪器，如其型号不同，其要求往往也不相同，而且有时会有较大的差别。
2、仪器分析实验室的组成： 仪器分析实验室组成包括分析仪器室、样品处理室、暗室、研究室、更衣室、机房等。 3、仪器分析实验室的平面布置： 仪器分析实验室一身都有防振、防尘和较恒定的室温要求和一定的湿度要求，在具体设计时应满足该仪器产品说明书提出的要求。 仪器分析实验室通常可与基本实验室一样沿外墙布置，或将它们集中在某一区域内，这样有利于各个研究室和基本实验室相联系，并可统一考虑诸如空调、防护等方面的措施。对于某一科研项目来说，为了实研究方便起见，仪器分析实验室也可考虑按科研项目分散布置，这样同一种分析仪器室在一幢楼里就得有多组。另外，在一个有集中空调系统的实验大楼里，则以不沿外墙设置特种辅助实验室较为有利。下面为仪器分析实验室的几个设计实例。 (1) 大型光谱实验室平面布置 (2) X衍射分析室平面布置
“整体恒温恒湿实验室”是南京拓展科技有限公司按照标准化的流程、规模化的运作提供的高可用的实验室工程，由恒温恒湿系统、建筑装修系统、动力配电系统、新风系统、及其他辅助配套设施等五大部分组成，包含了实验室工程的全部过程：从前期的规划选址，到后期内部系统的设计施工；从前期整个项目的总体管理，到后期的调试﹑开通；从前期对用户的使用培训，到后期的维护保养等方方面面。从实施角度上，整体恒温恒湿实验室整合了设备供应商、工程承包商及服务提供商的综合能力。 “整体恒温恒湿实验室”的设计施工依据国家相关的标准和规范，强调为用户提供超一流的恒温恒湿检测大气环境，舒适的工作空间、超前的供配电系统、建立一个“绿色、舒适”的实验室工作环境。并使客户的实验室设计具有超前意识和较高的科技含量，考虑到今后增加所需的空间、能源，能够满足今后业务发展的需要。 整体恒温恒湿实验室的主要特色是“ 专家服务”，“专家服务”是指在整体标准的服务之下，其专家级的服务团队为用户提供了高可靠性的服务保障，为用户提供了高可用性的解决方案。 整体恒温恒湿实验室为用户提供了一站式的工程，客户无需为空调、装修、电源等系统细节问题过多考虑，这一切都将统一由作为项目总负责，提供从咨询、规划、创建、实施到服务的全方位、全过程的工程服务，避免了用户在恒温恒湿实验室建设过程中由于多个供应商、服务商相互协调而产生的麻烦。 实验室组成： 整体恒温恒湿实验室解决系统，大体由五个部分构成，这包括恒温恒湿空调系统、建筑装修系统、动力配电系统、新风系统、及其他辅助设备建设。 1. 恒温恒湿空调系统：是项目建设的基本及最终目的。要建设一个合格的恒温恒湿检测环境，就要求有一个优质的恒温恒湿空调系统作为保证。以确保恒温恒湿实验室能够稳定、可靠的运行。保证检测工作的正常、可靠性。 2. 空调新风系统：是为了保证实验室工作人员的身体健康。由于实验室为了保证内部环境温湿度的稳定，要求房间保持密闭并保持正压，为了保证工作人员的身体健康，必须考虑设计实验室新风系统。 3. 建筑装修系统：是整个实验室的基础，它主要起着功能区划分的作用。根据系统的需求和特点，将实验室区域分隔为空调间、缓冲间、恒温恒湿检测区域，此外还包括实验室保温维护结构，装修所需要的铺架空地板、安装微孔回风吊顶等工作，确保实验室具有保温、气密性好、不起尘、消防等标准，能为工作人员提供良好工作条件，又为实验室设备提供维护保障功能。 4. 动力供配电系统：是整体恒温恒湿实验室高可用性的后盾。为了保证实验室检测设备的供电质量，实验室配电必须满足实验室设备用电并且考虑以后设备的增加。并且在用材、施工上要求一级标准。满足实验室检测仪器用电要求。同时在接地防雷系统方面要求满足国家相关规定,保证实验室精密检测设备的用电安全。 其它配套设备系统：根据实验室的具体使用需求,可以选择性的给实验室配备相应的其它辅助设备,如:门禁系统、安防系统、温湿度监控系
JGJ91-93 科学实验室建筑设计规范 第1章总则 第1.0.1条为使科学实验建筑设计符合适用、安全、卫生等方面的基本要求，制定本规范。 第1.0.2条本规范适用于自然科学研究机构、工业企业、大专院校等以通用实验室为主的新建、改建和扩建科学实验建筑设计。其它类同的科学实验建筑设计可参照执行。 第1.0.3条科学实验建筑设计必须贯彻执行国家现行的有关方针政策和法规，做到技术先进、安全可靠、经济合理、确保质量、节省能源和符合环境保护的要求。 第1.0.4条科学实验建筑设计除应执行本规范外，尚应符合国家现行的有关标准的规定。 第2章术语 第2.0.1条科学实验建筑：用于从事科学研究和实验工作的建筑。一般包括实验用房、辅助用房、公用设施等用房。 第2.0.2条实验用房：直接用于从事科学研究和实验工作的用房。包括通用实验室、专用实验室和研究工作室。 第2.0.3条辅助用房：为科学研究和实验工作提供服务的用房。包括学术活动室、图书资料室、实验动物房、温室、标本室、附属加工厂、器材库等。 第2.0.4条公用设施用房：为科学研究和实验工作提供所需环境及其它条件保证的用房。包括采暖、通风、空气调节、制冷、给水、排水、软化水、煤气、特殊气体、压缩空气、真空、照明、供配电、电讯等设施的用房。 第2.0.5条通用实验室：适用于多学科的以实验台规模进行经常性科学研究和实验工作的实验室。 第2.0.6条专用实验室：有特定环境要求(如恒温、恒湿、洁净、无菌、防振、防辐射、防电磁干扰等)或以精密、大型、特殊实验装置为主(如电子显微镜、高精度天平、谱仪等)的实验室。 第2.0.7条研究工作室：用于科研实验人员从事理论研究、准备实验资料、查阅文献、整理实验数据、编写成果报告等的用房。 第2.0.8条标准单元组合设计：为保证实验用房具有适应性的设计原则，即从当前和长远科学实验工作内容、仪器设备及人员的发展变化出发，综合考虑确定实验用房的三维空间尺寸、实验室建筑设备及实验仪器设备的布置、建筑结构选型、公用设施供应方式等。对于框架结构，一个标准单元系指一个柱网围成的面积；对于混合结构，一个标准单元相当于框架结构一个柱网围成的面积。 第2.0.9条生物培养室：在人工环境条件下进行生物培养的用房。包括微生物培养、组织培养、细胞培养等用房。要求的环境条件包括温湿度、光照、空气、水分、酸碱度等及灭菌消毒等措施。常采用的仪器设备包括摇床、培养箱等。 第2.0.10条天平室：设置称量精度为±0.1～0.01mg天平的房间。天平可设置在较简单的防振天平台上。 第2.0.11条高精度天平室：设置称量精度为±0.002～0.001mg的微量天平的房间，要求恒温、恒湿、
动物实验室的设计布局是规范工作流程和人员、动物、物品等相互关系和移动，并确保实验室安全，此外，对形成屏障结构具有重要意义。本文将从三个防护区（外围防护区、建筑防护区、饲养防护区）和四条控制路线（人员控制路线、动物控制路线、物料控制路线、废物控制路线）等方面详细介绍。 动物实验室 1.外围防护区 外围防护区主要指建筑外围的区域。鉴于实验动物饲养的特殊性，外围可能需要设监控设备、人员进出的控制、卫生防护带等。如果设施内从事涉及高致病性病原微生物的动物实验活动，须考虑设施的安保要求，以及一旦发生意外事故后对周围控制区域、疏散和救援的需求。外围的防护主要通过设置栅栏、围墙等方式实现。鉴于景观的需求，使用栅栏更显人性化。栅栏不应低于2米，栏杆的间距不大于10厘米，栏杆要坚固、易于清洁。 此外，需要设置照明系统、报警系统和视频监控系统，更高级别的防护包括地下的电磁场报警、红外线报警和运动物体报警、低压电击等措施。防护区内一般不布置绿化，以免影响监控，同时也可减少昆虫、老鼠等。为保证正常的外来服务，如邮件、送货、访客等，通过风险评估决定是否需要建设安检、特殊通道、中转站等措施。对控制区域应设置警示牌，避免无意闯入。对防护要求高的设施，
应保证外来车辆不能靠近设施，距离保持至少30米。在外围防护区，宜设专用的外部人员和车辆入口。 2.建筑防护区 建筑防护区主要指动物实验室所在的建筑。建筑内有动物设施和其它设施之分，其它设施可以与动物设施有关，也可以无关;动物设施可以就是建筑的主体，也可以是其部分。需要考虑的主要问题是动物设施环境与建筑物内其它区域环境的相互隔离与相互关系，人员、动物、物料和废物的进出路线。使用时，动物设施及其相关的设施宜集中布置，从事感染动物活动的设施需要单独布置。建筑除主入口外，要考虑设置动物、大型设备和废物的出口和入口。 出于安全考虑，必须评估和明确对门窗的性能要求。在合理控制数量的前提下，对门窗的大小、形状、耐冲击能力、耐火性、保温性、光学特性等均要有要求。可能的风险来自于异常的气候、自然灾害、人为破坏、设备异常等，如，通风系统的异常可造成室内压力急剧变化，造成门窗损坏。 3.饲养防护区 饲养防护区设施基本的形态是由入口、走廊(或通道)、功能间和出口组成。走廊是连接各功能区的纽带，各种通道发挥快捷、隔离、消毒等作用。实验动物设施的特点是不相容的因素多，需要利用走廊和通道对不相容的因素作合理的安排。走廊的形式包括双走廊、单走廊、U型走廊、环廊等。设施内部的安排应根据工作流程和利于控制风险的原则确定，此外，还要考虑工程可行性和日常维护的方便性，可以组成相对独立的单元。 1.人员控制路线 进出动物实验室的人员主要包括动物管理人员、动物实验人员和清洁人员。此外，还有送货人员、维护人员、来访人员、检查人员、安保人员等。为保证各类人员的进出有序，需要合理设计路线和设置不同级别的物理限制。人员的移动具有主动性，可以到达任何区域，要通过SOP和物理控制措施管理人员的移动。
恒温恒湿实验建筑的用电负荷分级及供电要求，应根据重要性及中断供电在政治、经济、科学实验工作上所造成的损失或影响程度按现行的《工业与民用供电系统设计规X》的规定执行。恒温恒湿实验室配电设计方案可以咨询博森科技。 恒温恒湿实验室用电负荷具有下列情况之一时，宜采用交流不间断电源系统供电。 1.当采用备用电源自动投入(BZT)或柴油发电机组应急自起动等方式仍不能满足要求时； 2.当采用一般稳压稳频设备仍满足不了对稳压、稳频精度要求时； 3.当实验或设备需要保证顺序断电操作安全停机时； 4.当停电损失大于不间断电源设备购置费用和运行费用的总和时。 5.低压配电系统无特殊要求时，应采用频率50HZ，电压220/380V系统。系统接地型式宜为TN—S或TN—C—S。有特殊要求时，应按实验仪器设备的具体要求确定。 6.供配电系统应预留适当的备用容量及扩展的可能。 7.在同一科学实验建筑(室)内设有两种及以上不同电压或频率的电源供电时，宜分别设置配电保护装置并有明显区分或标志。当由同一配电保护装置供电时，应有良好的隔离。不同电压或频率的线路应分别单独敷设，不得在同一管内敷设。同一设备或实验流水线设备的电力线路和无防干扰要求的控制回路允许同一管内敷设。 8.实验室负荷可由专用变压器供电，也可由共用变压器敷设专用的低压配电线路供电。 冲击性负荷、波动大的负荷、非线性负荷、较大容量的单相负荷和频繁起动的设备等，应由变压器低压母线处用单独馈线回路供电或由单独变压器供电。 9.季节性运行的空气调节、采暖等负荷占较大比重时，变压器容量与台数的确定应考虑变压器的经济运行。
10.通用实验室的用电设备可由固定在实验台或靠近实验台的固定电源插座(插座箱)供电。电源插座回路应设有漏电保护电器。各实验室电源侧应设置独立的保护开关。 11.潮湿、有腐蚀性气体、蒸汽、火灾危险和爆炸危险等场所，应选用具有相应的防护性能的配电设备。 12.实验室供配电线路宜采用铜芯导线(电缆)。 13.高层或线路较多的多层科学实验建筑，垂直线路宜采用管道井敷设。强、弱电管线宜分别设置管道井。当在同一管道井内敷设时，应敷设在管道井内两侧。
新闻中心 实验室设计要求 添加日期：2011-9-15 16:36:50 实验室设计布局时，开间模数适宜为3.5米～4.0米,以3.6米为最佳。 1、在实验室空间设计时，应考虑必须为实验室安全运行、清洁和维护，提供或预留有足够的实验区域空间。 2、实验室墙壁、天花板和地板应当光滑、易清洁、防渗漏并耐化学品和消毒剂的腐蚀。地板应当防滑。 3、实验台面应是防水的，并可耐消毒剂、酸、碱、有机溶剂和中等热度的作用。 4、应保证实验室内所有活动的照明，避免不必要的反光和闪光。 5、实验室器具应当坚固耐用，在实验台、生物安全柜和其他设备之间及其下面要保证有足够的空间以便进行清洁。 6、应当有足够的储存空间来摆放随时使用的物品，以免实验台和走廊内混乱。在实验室的工作区外还应当提供另外的可长期使用的储存间。 7、应当为安全操作及储存溶剂、放射性物质、压缩气体和液化气提供足够的空间和设施。 8、在实验室的工作区外应当有存放外衣和私人物品的设施。 9、在实验室的工作区外应当有进食、饮水和休息的场所。 10、每个实验室都应有洗手池，并最好安装在出口处，尽可能用自来水。 11、实验室的门应有可视窗，并达到适当的防火等级，最好能自动关闭。 12、在设计二级生物安全实验室时，应在靠近实验室的位置配备高压灭菌器或其他清除污染的工具。 13、安全系统应当包括消防、应急供电、应急淋浴以及洗眼设施。 14、应当配备具有适当装备并易于进入的急救区或急救室。 15、在设计新的设施时，应当考虑设置机械通风系统，以使空气向内单向流动。如果没有机械通风系统，那么实验室窗户应当能够打开，同时应安装防虫纱窗。 16、必须为实验室提供可靠和高质量的水。特别是微生物实验室要保证实验室水源和饮用水源的供应管道之间没有交叉连接。应当安
分析实验室设计规划常识 第一章实验室建设的总体规划与基本建设 分析实验室（以下简称实验室）是分析技术人员从事各领域分析测试工作的场所，是许多厂矿及科研院所不可缺少的组成部分。实验室的建设，不论是新建、扩建或改建项目，它不单纯是选购合理的仪器设备，还要综合考虑实验室的总体规划，合理布局和平面设计，以及供电、供水、供气、通风、空气净化、安全措施、环境保护等基础设施和基本条件，因此实验室的建设是一项复杂的系统工程。在现代化的实验室里，先进的科学仪器和优越完美的实验室是提升现代科技水平，促进科研成果增长的必备条件。"以人为本"、"人与环境"已成为人们高度关注的课题。安全、效率、舒适是理想实验环境的三大要素，也是实验室建设的宗旨。本篇将分四章介绍有关实验室建设的总体规划和布局、建筑设计、实验室的基础设施和基本条件以及各类实验室等问题，供分析技术人员及有关人员借鉴和参考。 一、实验室的建设规划和基本程序建设现代化的实验室，首先要制定和提出实验室的总体规划，确定实验室建设项目的性质、目的、任务、依据和规模，确定各类实验室功能和工艺条件以及规模大小；同时要做好建筑设计的某些准备工作，调查研究，吸纳国内外同种性质、同等规模实验室建设的经验，防止走弯路，作为借鉴，根据实验室的工艺条件及相关资料，编制好计划任务书；然后在各方面工作准备就绪后，做好实验室建筑设计工作，综合建筑设计各专业的基本要求，结合实际，符合规划要求，绘制出富有时代感、先进的实验室建筑蓝图，为实验室施工建设提供可靠的依据。
1、实验室的建设规划实验室建设规划的主要内容如下。 （1）建设单位如某某研究所、某某学院或某某工厂。 （2）建设项目如某某实验楼或某研究楼。 （3）建设性质新建、扩建或改建。 （4）建设地点及用地工程项目的具体位置，取得城建局的同意，并附图说明。需要征用土地，必须说明征用土地的来源、范围和面积，并经城建局的批准同意。 （5）建设的目的、依据及规模说明为什么要建设此项目，主要解决什么问题，科研任务有哪几方面，发展的规模如何。（6）人员编制现有人员编制及核定的人员编制。新建、扩建的单项工程的增加人员控制数。（7）建筑物要求及内容如结构形式、层数、建筑标准以及各种工程管网的类型。（8）抗震、防空措施按抵抗几级地震强度及人民防空工程等级及战时用途设防，人防工程的建筑面积。（9）公害处理对废气、废水、废物、噪声、辐射、振动等的技术处理措施。（10）设备建设项目价值在二万元以上单件设备，要分别列出清单。（11）建筑面积新建实验室的总建筑面积；单项工程的建筑面积。（12）投资总投资及分年度投资计划。分类列出各种用房的每平方米单价和控制造价。二万元以上设备投资数。（13）建议要求设计时间、施工日期以及交付使用的日期。 2、实验室建筑设计的准备工作 2.1 参观同类型的实验室或参考国内外文献资料借鉴同类型实验室的成功经验和失败的教训，为方案设计创造有利条件。在方案设计以前，设计单位与建设单位应研究下列几方面的问题：
P3实验室设计规范要求 一、概述(略) 二、设计依据 1. 恒温恒湿实验室设计建设方案 恒温恒湿实验室组成： 实验室空调是温湿度控制的心脏，要求精度高，故障率低。所以必须要求空调能调节制冷量，目前市面上有两种方式：变频调节和冷冻水调节方式。 1、变频调节：实际上就是通过改变供电性质而改变压缩机的功率，让压缩机实现低负荷工作或者过负荷工作，同时调节制冷系统的节流量，所以必须添加非常多的繁琐的环节，而且各环节必须完美匹配，否则出现故障。 2、冷冻水调节：采用7℃左右的冷水作为冷源，通过电动阀开大或者关小来控制水流量，从而轻易控制制冷量，而电动阀结构象家用水龙头一样简单，所以故障率几乎为零。但其控是效果不高，每次调整后在一定的时间段内只能达到±5%RH。 3、通风装置：通风方式经历过好几个历史阶，从最初的底出风，到上自然送风，到上散流器送风，到现在最先进的上风管加微孔天花送风，下地板回风方式，整个实验室送风柔和、均匀，温湿度控制非常稳定。 4、进风装置：进风系统的第一作用是为工作人员提供生理新鲜空气，其对实验室温湿度的稳妥定性也功不可没，也是必不可少的设备：为了让实验室不受外界的干扰，必须向实验室提供新风，以保持实验室气压为正，这样外界的空气进入不了实验室，确保实验室长年温湿度稳妥定。 恒温恒湿机选型和设计： 恒温恒湿机组特点： 1.制冷量一般在10HP-200HP之间； 2.配置了电加热和电极式加湿，加热量一般富裕量较大，空调机配置加湿量均偏小，需要重新计算，一般需要加大一个型号或多配置一台； 3.有额定的风量要求； 4. 有额定的冷却水量要求； 5.冷凝器的阻力一般在0.82-3.45mH2O； 6.空调机组尺寸较小； 7.温控范围：18～25，灵敏度：±1；湿控范围：50～70，灵敏度：±5； 8.机外静压一般在100～550之间； 通用实验室设计规范 1、通用实验室标准单元组合设计应满足使用要求，并与通风柜、实验台及实验仪器设备的布置、结构选型以及管道空间布置紧密结合。 2、通用实验室标准单元开间应由实验台宽度、布置方式及间距决定。实验台平行布置的标准单元，其开间不宜小于6.60m。 3、通用实验室标准单元进深应由实验台长度、通风柜及实验仪器设备布置决定，且不宜小于6.60m;无通风柜时，不宜小于5.70m。 4、由1/2个标准单元组成的通用实验室，靠两侧墙布置的边实验台之间的净距不应小于1.60m。当靠一侧墙改为布置通风柜或实验仪器设备时，其与另一侧实验台之间的净距不应小于1.50m。 5、由一个标准单元组成的通用实验室，靠两侧墙布置的边实验台与房间中间布置的岛式或半岛式中央实验台之间的净距不应小于1.60m。当靠侧墙或房间中间改为布置通风柜或实验仪器设备时，其与实验台之间的净距不应小于1.50m。岛式实验台端部与外墙之间的净距不应小于6.60m。 6、通用实验室，如一侧墙或两侧墙靠近外墙部位开设通向其它空间的门时，其相应的净距应增加0.10m。 7、由一个以上标准单元组成的通用实验室，实验台之间或实验台与实验仪器设备之间的净距应符合实验室家具标准的规定。当连续布置两台及以上岛式实验台时，其端部与外墙之间的净距不应小于1m。 8、岛式或半岛式中央实验台不宜与外窗平行布置。必须与外窗平行布置时，其与外墙之间的净距不应小于1.30m。 9、不宜贴靠有窗外墙布置边实验台，不应贴靠有窗外墙布置需要公用设施供应的边实验台。 10、靠侧墙布置的边实验台的端部与走道墙之间的净距不宜小于1.20m。中央实验台的端部与走道墙之间的净距不应小于1.20m。当实验室设置向室内退进的门斗时，则实验台端部与退进门斗的墙之间的净距不应小于1.20m。 11、当通风柜的操作面与实验台端部相对布置时，其间的净距不应小于 1.20m。 12、通用实验室宜由一个或一个以上标准单元组成。 13、通用实验室宜集中靠建筑物外墙布置。设置空气调节的通用实验室宜布置在北向。 化学实验室建设方案 化学实验室建设方案 ; 化学实验是学生进行科学探究的重要方式，实验室则是学生学习和进行实验的主要场所，是化学探究学习的主要资源。因此，学校应高度重视化学实验室建设，配置必要的仪器和设备，确保每个学生都能进行实验探究活动；在保证实验安全、有序的前提下，条件较好的学校应向学生开放化学实验室，为学生自主地开展实验探究活动创造良好条件；要重视对化学教师和实验管理人员的培训，建立和健全科学、规范的化学实验室的管理体制；教学管理部门应定期对实验室建设进行检查和评估，以确保化学课程实施的顺利进行。 （一）化学实验室的装备要求? 为课程内容提供演示实验、学生实验、科学实践活动的场地，为开放式探究实验提供方便。 1．环境要求? ①使用面积：≥96㎡/间。 ②通风：采用排气扇强制排风，其中一间实验室安装抽排气系统。 ③水源：演示讲台和所有学生实验台均设供排水装置。 ④实验废液应收集，并采用三级沉淀池处理，污水排入污水管道。 ⑤符合“实验室建设环境要求”。 2、设计要求? ①实验室宜设在一层。 ②实验室内的排气扇应设在外墙靠地面处。排气扇的中心距地面不宜小于300mm。排气扇洞口靠室外的一面应设挡风措施，室内的一面应设防护罩。 ③; 第一排实验台前沿与黑板的水平距离不应小于2500mm,边坐的学生与黑板远端的水平视角不应小于300；最后一排实验台的后沿距后墙不应小于1200mm,与黑板的水平距离不应大于11000mm。 ④实验室一侧应设置一个事故急救冲洗水嘴(洗眼器)、急救箱，急救箱中的药品应注意及时更换。 3．装备目录 序号货物名 称 技术规格 单 位 数 量 单价金额 1化学教 师演示 台 尺寸：2800×700×900mm; 台面：一体化台面，采用厚毫米厚实心理化板，工作端圆口面。耐强度酸碱、腐蚀。耐磨刮、耐高温、 防火、防静电等特点。;;;;;;;; 台身：专用铝合金框架，背板及吊板、面板均采用E1级16mm厚三聚氰胺贴面板，防火、防腐蚀。 脚垫：采用进口高级ABS塑料脚垫。;;; 结构：主控台设计，中台面为准备台（放实验仪器）和演示台面，一侧设有吸风罩一个，教师台预 留为多媒体位置，左侧为水槽，右侧为教师电源; ; 张 128002800 2化学教 师总电 源 1、装置在教师演示台中间下抽屉，内有教师总电源装置，教师能对学生进行总体及分组控制：提供 2V-24V交、直流低压及220V高压电源输出，电源总开关、漏电保护开关、工作指示灯、220V交流输 出多用高档插座。; 2交流输出：2-24V可调（每档2V）；额定电流：2-6V档12A，8-12V档6A，14-24V 档3A(漏电短路，过载自动保护装置，手动复位） 3、输出电压：2-24V分档连续可调（2-24V每档 2V共12档）及220V高压电源输出。 4、学生供电控制电源：（1）由教师控制试验台交流220V电源，共分四组（空气开关控制）；（2） 由教师控制学生试验台并输出低压电源，共分四组。 5、每组220V电需带断路器。 套125002500 3教师椅五轮升降转椅张1200200 4化学学 生实验 桌 ? 尺寸：2800×600×780mm; 台面：一体化台面，采用厚毫米厚实心理化板，工作端圆口面。耐强度酸碱、腐蚀。耐磨刮、耐高温、 防火、防静电等特点。;;;;;;;; 台身：专用铝合金框架，背板及吊板、面板均采用E1级16mm厚三聚氰胺贴面板，防火、防腐蚀。 脚垫：采用进口高级ABS塑料脚垫。;;;结构：每张台分为四座，采用一体化台面，中间设置化验专 用水槽与注塑三联水嘴（一高二低）。水槽设计方便做卫生和桌面的水，密封防水；台两侧装有学 生交直流电源盒和220V豪华多用插座。 张16280044800 恒温恒湿实验室配电设计中的用电负荷分级及供电要求，应根据重要性及中断供电在政治、经济、科学实验工作上所造成的损失或影响程度按现行的《工业与民用供电系统设计规范》的规定执行。下面介绍更多关于恒温恒湿实验室配电设计的内容： 恒温恒湿实验室用电负荷具有下列情况之一时，宜采用交流不间断电源系统供电。 1.当采用备用电源自动投入(BZT)或柴油发电机组应急自起动等方式仍不能满足要求时； 2.当采用一般稳压稳频设备仍满足不了对稳压、稳频精度要求时； 3.当实验或设备需要保证顺序断电操作安全停机时； 4.当停电损失大于不间断电源设备购置费用和运行费用的总和时。 5.低压配电系统无特殊要求时，应采用频率50HZ，电压220/380V系统。系统接地型式宜为TN—S或TN—C—S。有特殊要求时，应按实验仪器设备的具体要求确定。 6.供配电系统应预留适当的备用容量及扩展的可能。 7.在同一科学实验建筑(室)内设有两种及以上不同电压或频率的电源供电时，宜分别设置配电保护装置并有明显区分或标志。当由同一配电保护装置供电时，应有良好的隔离。不同电压或频率的线路应分别单独敷设，不得在同一管内敷设。同一设备或实验流水线设备的电力线路和无防干扰要求的控制回路允许同一管内敷设。 8.实验室负荷可由专用变压器供电，也可由共用变压器敷设专用的低压配电线路供电。 冲击性负荷、波动大的负荷、非线性负荷、较大容量的单相负荷和频繁起动的设备等，应由变压器低压母线处用单独馈线回路供电或由单独变压器供电。 9.季节性运行的空气调节、采暖等负荷占较大比重时，变压器容量与台数的确定应考虑变压器的经济运行。 10.通用实验室的用电设备可由固定在实验台或靠近实验台的固定电源插座(插座箱)供电。电源插座回路应设有漏电保护电器。各实验室电源侧应设置独立的保护开关。 11.潮湿、有腐蚀性气体、蒸汽、火灾危险和爆炸危险等场所，应选用具有相应的防护性能的配电设备。 12.实验室供配电线路宜采用铜芯导线(电缆)。 13.高层或线路较多的多层科学实验建筑，垂直线路宜采用管道井敷设。强、弱电管线宜分别设置管道井。当在同一管道井内敷设时，应敷设在管道井内两侧。 ——您身边的实验室工程专家 实验室设计技术要求 一、实验室的分类及职责 实验室也就是分析检验实验室，在学校、工厂、科研院所有其不同的性质。 学校的化验室一类是为学生进行分析化学实验用的教学基地，另一类是为科研服务的亦兼有科研性质的分析化学研究室。 工厂设中央化验室、车间化验室等。车间化验室主要担负生产过程中成品、半成品的控制分析。中央化验室主要担负原料分析、产品质量检验任务，并担负分析方法研究、改进、推广任务及车间化验室所用的标准溶液的配制、标定等工作任务。 科研院所的化验室除为科学研究课题担负测试任务外，也进行分析化学的研究工作。 二、实验室设计建设规划要求 根据实验任务需要，实验室有贵重的精密仪器和各种化学药品，其中包括易燃及腐蚀性药品。另外，在操作中常产生有害的气体或蒸气。因此，对化验室的房屋结构、环境、室内设施等有其特殊的要求，在筹建新化验室或改建原有化验室时都应考虑。 化验室用房大致分为三类：精密仪器实验室、化学分析实验室、辅助室（办公室、储藏室、钢瓶室等）。 化验室要求远离灰尘、烟雾、噪音和震动源的环境中，因此化验室不应建在交通要道、锅炉房、机房及生产车间近旁（车间化验室除外）。为保持良好的气象条件，一般应为南北方向。 １、精密仪器室 精密仪器室要求具有防火、防震、防电磁干扰、防噪音、防潮、防腐蚀、防尘、防有害气体侵入的功能，室温尽可能保持恒定。为保持一般仪器良好的使用性能，温度应在15～30℃，有条件的最好控制在18-25℃。湿度在60%-70%，需要恒温的仪器室可装双层门窗及空调装置。 仪器室可用水磨石地或防静电地板，不推荐使用地毯，因地毯易积聚灰尘，还会产生静电。博思博大型精密仪器室的供电电压应稳定，一般允许电压波动范围为±10%。必要时要配备附属设备（如稳压电源等）。为保证供电不间断，可采用双电源供电。应设计有专用地线，接地极电阻小于4Ω。 气相色谱室及原子吸收分析室因要用到高压钢瓶，最好设在就近室外能建钢瓶室 实验室规划设计 实验室的建设，无论是新建、扩建、或是改建项目，它不单纯是选购合理的仪器设备，还要综合考虑实验室的总体规划、合理布局和平面设计，以及供电、供水、供气、通风、空气净化、安全措施、环境保护等基础设施和基本条件。因此实验室的建设是一项复杂的系统工程，在现代实验室里，先进的科学仪器和优越完善的实验室是提升现代化科技水平，促进科研成果增长的必备条件。“以人为本，人与环境”己成为人们高度关注的课题。本着“安全、环保、实用、耐久、美观、经济、卓越、领先”，的规划设计理念。规划设计主要分为七个方面：化验室设计要求、平面设计系统、单台结构功能设计系统、供排水设计系统、电控系统、特殊气体配送系统、有害气体输出系统等六个方面。下面就按上述六方面依次讲解。 一、化验室设计要求 根据化验任务需要，化验室有贵重的精密仪器和各种化学药品，其中包括易燃及腐蚀性药品。另外，在操作过程中常产生有害的气体或蒸气。因此，对化验室的房屋结构、环境、室内设施等有其特殊的要求，在筹建新化验室或改建原有化验室时都应考虑。 化验室用房大致分为三类：精密仪器实验室、化学分析实验室、辅助室（办公室、储藏室、钢瓶室等）。 化验室要求远离灰尘、烟雾、噪音和震动源的环境中，因此化验室不应建在交通要道、锅炉房、机房及生产车间近旁（车间化验室除外）。为保持良好的气象条件，一般应为南北方向。 1. 精密仪器室 精密仪器室要求具有防火、防震、防电磁干扰、防噪音、防潮、防腐蚀、防尘、防有害气体侵入的功能，室温尽可能保持恒定。为保持一般仪器良好的使用性能，温度应在15~30℃，有条件的最好控制在18~25℃。湿度在60％-70％，需要恒温的仪器室可装双层门窗及空调装置。 仪器室可用水磨石地或防静电地板，不推荐使用地毯，因地毯易积聚灰尘，还会产生静电、大型精密仪器室的供电电压应稳定，一般允许电压波动范围为±10％。必要时要配备附属设备（如稳压电源 恒温恒湿实验室就是采用智能化的控制模式，实现对机组制冷、除湿、加热、加湿等功能，从而达到对室内环境温、湿度的精确控制。主要应用于纺织品检测系统、纸张检测、计量标定、涂料检测、包装检测、精密加工、三坐标检测、科研机构等。 一、恒温恒湿实验室构成 1、实验室装修：要求严格的保温隔湿性能，建议实验室四个立面采用彩钢复合板（为了满足防火要求，一般采用岩棉彩钢板。但是岩棉保温性能差，最好是在岩棉彩钢板外侧再加封一层酚醛铝箔保温板，增加外墙保温性能，能够有效的节能减耗），为了保证密闭性，顶面应采用彩钢板密封，在顶面再加封酚醛铝箔板保温，地面则采用酚醛保温板进行保温隔湿处理；对于透视窗，要求采用双层中空玻璃窗。 2、实验室空调：实验室空调是温湿度控制的心脏，要求精度高，故障率低。所以必须要求空调能调节制冷量，目前有两种方式：一种是变频调节，另一种是冷冻水调节方式。 变频调节：实际上就是通过改变供电性质而改变压缩机的功率，让压缩机实现低负荷工作或者过负荷工作，同时调节制冷系统的节流量，所以必须添加非常多的繁琐的环节，而且各环节必须完美匹配，否则出现故障。现实也的确如此，故障率非常高。 冷冻水型机组：采用7℃左右的冷水作为冷源，通过电动阀开大或者关小来控制水流量，从而轻易控制制冷量，而电动阀结构象家用水龙头一样简单，所以故障率几乎为零，控制效果最为稳定。通合理计算房间的热湿负荷和空气露点来匹配好风量、冷量、加热量、加湿量，在通过PLC控制各个部件的无级调控，在选择灵敏度高线性好的传感器，可以做到温度±0.5℃，湿度±2%。此种方式需要通过每个实验室的实际面积和负荷来进行计算匹配，所以没有标准成型机组，都为定制加工型。一般都用组合式空调箱组合配比来实现，所以缺点是占地面积较大，整个系统稳定性差，系统维护复杂，出现问题后修复困难。 3、通风方式 通风方式经历过好几个历史阶，从最初的底出风，到上自然送风，到上散流器送风，到现在最先进的上风管+微孔天花送风，下地板回风方式，整个实验室送风柔和、均匀，温湿度控制非常稳定。 苏州吉尔特实验设备有限公司对实验室规划设计一般要求 一、化验室的分类及职责 化验室也就是分析检验实验室在学校、工厂、科研院所有其不同的性质。 学校的化验室一类是为学生进行分析化学实验用的教学基地，另一类是为科研服务的亦兼有科研性质的分析化学研究室。 工厂设中央化验室、车间化验室等。车间化验室主要担负生产过程中成品、半成品的控制分析。中央化验室主要担负原料分析、产品质量检验任务，并担负分析方法研究、改进、推广任务及车间化验室所用的标准溶液的配制、标定等工作任务。 科研院所的化验室除为科学研究课题担负测试任务外，也进行分析化学的研究工作。 二、化验室设计要求 根据化验任务需要，化验室有贵重的精密仪器和各种化学药品，其中包括易燃及腐蚀性药品。另外，在操作过程中常产生有害的气体或蒸气。因此，对化验室的房屋结构、环境、室内设施等有其特殊的要求，在筹建新化验室或改建原有化验室时都应考虑。 化验室用房大致分为三类：精密仪器实验室、化学分析实验室、辅助室（办公室、储藏室、钢瓶室等）。 化验室要求远离灰尘、烟雾、噪音和震动源的环境中，因此化验室不应建在交通要道、锅炉房、机房及生产车间近旁（车间化验室除外）。为保持良好的气象条件，一般应为南北方向。 1. 精密仪器室 精密仪器室要求具有防火、防震、防电磁干扰、防噪音、防潮、防腐蚀、防尘、防有害气体侵入的功能，室温尽可能保持恒定。为保持一般仪器良好的使用性能，温度应在15~30℃，有条件的最好控制在18~25℃。湿度在60％-70％，需要恒温的仪器室可装双层门窗及空调装置。 仪器室可用水磨石地或防静电地板，不推荐使用地毯，因地毯易积聚灰尘，还会产生静电、大型精密仪器室的供电电压应稳定，一般允许电压波动范围为±10％。必要时要配备附属设备（如稳压电源等）。为保证供电不间断，可采用双电源供电。应设计有专用地线，接地极电阻小于4Ω。 气相色谱室及原子吸收分析室因要用到高压钢瓶，最好设在就近室为能建钢瓶室（方向朝北）的位置。放仪器用的实验台与墙距离500mm，以便于操作与维修，室内有有良好的通风，原子吸收仪器上方设局部排气罩。 微型计算机和微机控制的精密仪器对供电电压和频率有一定要求。为防止电压瞬变、瞬时停电、电压不足等影响仪器动作，可根据需要选用不间断电源（UPS）。 在设计专用的仪器分析室的同时，就近配套设计相应的化学处理室，这在保护仪器和加强管理上是非常必要的。 2. 化学分析室 在化学分析室中进行样品的化学处理和分析测定，工作中常使用一些小型的电器设备及各种化学试剂，如操作不慎也具有一定的危险性，针对这些使用特点，在化学分析室设计上应注意以下要求：恒温恒湿实验室设计建设方案
