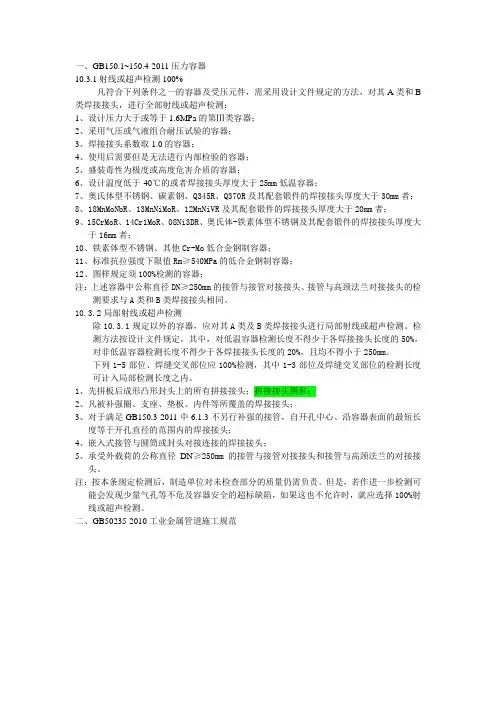

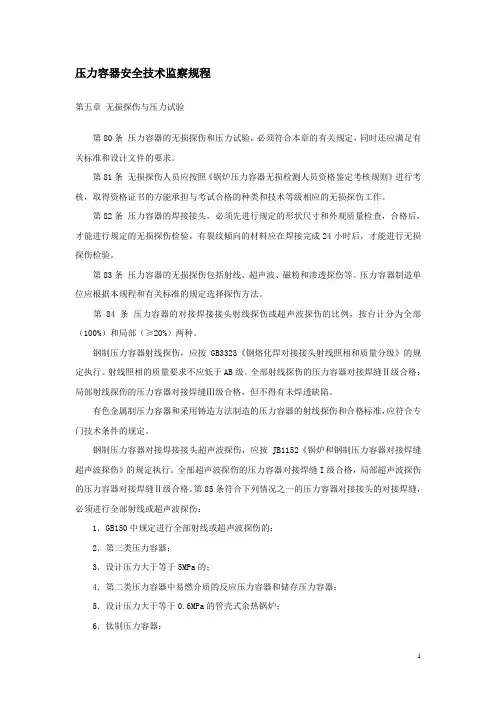

第六节无损检测 第七十八条 无损检测人员应当按照相关技术规范进行考核，取得资格证书，方能承担与资格证书的种类和技术等级相对应的无损检测工作。 第七十九条 压力容器的无损检测方法包括射线、超声、磁粉、渗透和涡流检测等。压力容器制造单位应当根据 JB/T4730—2005《承压设备无损检测》标准和设计图样的规定制定无损检测工艺。 第八十条 压力容器的焊接接头，应当先进行形状尺寸和外观质量的检查，合格后，才能进行无损检测。有延迟裂纹倾向的材料应当至少在焊接完成 24 小时后进行无损检测；有再热裂纹倾向的材料应当在热处理后增加一次无损检测。 第八十一条 压力容器对接焊接接头的无损检测比例，一般分为全部（100%）和局部（大于等于 20%）两种。对碳钢和低合金钢制低温容器，局部无损检测的比例应当大于等于 50%。 第八十二条 符合下列情况之一时，压力容器的对接接头，应当进行全部射线或超声检测： (一)图样和相关标准规定应当进行全部射线或超声检测的压力容器。 (二)第Ⅲ类压力容器。
(三)按分析设计标准制造的压力容器。 (四)采用气压试验的压力容器。 第八十三条 压力容器焊接接头检测方法的选择要求如下： (一)压力容器壁厚小于等于38mm时，其对接接头应当采用射线检测或可记录的超声检测。 (二)压力容器壁厚大于 38mm（或小于等于 38mm，但大于20mm并且使用材料抗拉强度规定值下限大于等于 540MPa）时，其对接接头如采用射线检测，则每条焊缝还应当附加局部超声检测；如采用超声检测，每条焊缝还应当附加局部射线检测。附加局部检测应当包括所有的丁字口焊缝，附加局部检测的比例为本规程第八十一条规定的原无损检测比例的 20%。 (三)可以采用衍射时差法超声检测（TOFD）代替射线检测。 (四)对有无损检测要求的角接接头、T形接头，确实不能进行射线或超声检测时，应当做 100%表面检测。 (五)有色金属制压力容器对接接头应当尽量采用 X射线检测。 第八十四条 不进行全部无损检测的压力容器，其对接接头应当做局部无损检测，并且应当满足第八十一、八十三条的规定。局部无损检测的部位由制造单位检验部门根据实际情况指定。但对所有的丁字口焊接接头以及将要被其他元件所覆盖的焊接接头应当进行射线检测。经过局部射线检测或超声检测的焊接接头，若在检测部位发现超标缺陷时，

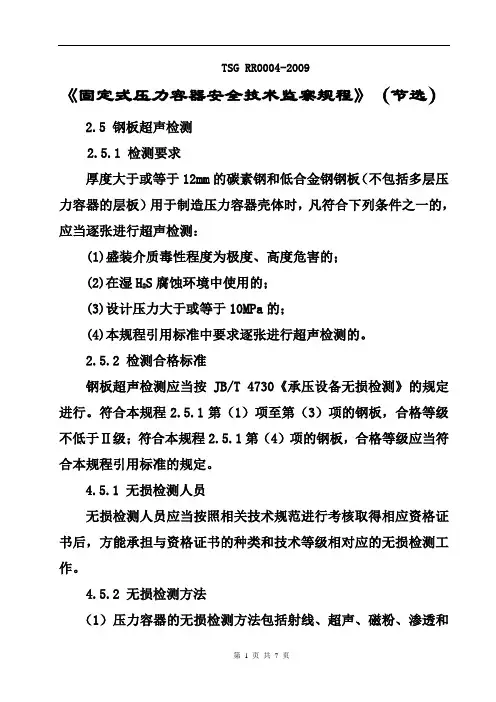

《固定式压力容器安全技术监察规程》无损检测部分 2.5 钢板超声波探伤 2.5.1 检测要求 厚度大于或者等于12mm的碳素钢或低合金钢钢板（不包括多层压力容器的层板）用于制造压力容器壳体时，凡符合下列条件之一的，应逐张进行超声检测： （1）盛装介质毒性程度为极度、高度危害的； （2）在湿H2S腐蚀环境中使用的； （3）设计压力大于或者等于10MPa的； （4）本规程引用标准中要求逐张进行超声检测的。 2.5.2检测合格标准 钢板超声检测应当按照JB/T4730《承压设备无损检测》的规定执行。符合本规程2.5.1第（1）项至第（3）项的钢板；合格等级不低于Ⅱ级；符合本规程2.5.1第（4）项的钢板；合格等级应当符合本规程引用标准的规定。 4.5 无损检测 4.5.1 无损检测人员 无损检测人员应当按照照相关技术规范进行考核，取得资格证书，方能承担与资格证书的种类和技术等级相对应的无损检测工作。 4.5.2 无损检测方法 (1)压力容器的无损检测方法包括射线、超声、磁粉、渗透和涡流检测等; (2)压力容器制造单位或者无损检测机构应当根据设计图样要求和 JB/T4730的规定制定无损检测工艺。 （3）采用未列入JB/T4730或者超出其适用范围的无损检测方法时，按照照本规程1.9的规定。 4.5.3压力容器焊接接头无损检测 4.5.3.1 无损检测方法的选择 （1）压力容器的焊接接头，应当采用射线检测或者超声波检测，超声波检测包括衍射时差法超声波检测（TOFD）、可记录的脉冲反射法超声波检测和不可记录的脉冲反射法超声波检测；当采用不可记录的脉冲反射法超声波检测时，应当采用射线检测或者衍射时差法超声波检测作为附加局部检测； （2）有色金属制压力容器对接接头应当优先采用X射线检测； （3）管座角焊缝、管子管板焊接接头、异种钢焊接接头、具有再热裂纹倾向或者延迟裂纹倾向的焊接接头应当进行表面检测； （4）铁磁性材料制压力容器焊接接头的表面检测应当优先采用磁粉检
常用常压容器标准 1、NB/T47003.1-2009《钢制焊接常压容器》-----取代JB/T4735-1997 2、NB/T47015-2011《压力容器焊接规程》-----取代JB/T4709 3、GB912-2008 《碳素结构钢和低合金结构钢热轧薄钢板和钢带》 4、GB/T3274-2007 《碳素结构钢和低合金结构钢热轧厚钢板和钢带》 5、GB/T4237-2007 《不锈钢热轧钢板和钢带》表面质量 6、GB/T3280-2007 《不锈钢冷轧钢板和钢带》加工等级 7、GB/T3091-2008 《低压流体输送用焊接钢管》Q235A Q235B 8、GB/T3092-2008 《低压流体输送用镀锌焊接钢管》Q235A Q235B 9、GB/T8162-2008 《结构用无缝钢管》10 20 承压试验 10、GB/T8163-2008 《流体输送用无缝钢管》10 20 11、GB6479-2008 《高压化肥设备用无缝钢管》Q345 16Mn 12、GB13296-2013 《锅炉热、交换器用不锈钢无缝钢管》304 13、GB/T14976-2012 《流体输送用不锈钢无缝钢管》 14、GB/T700-2008 《碳素结构钢》型钢、标准件 15、GB/T1591-2008 《低合金高强度结构钢》Q345 16、GB/T983-2012 《不锈钢焊条》 17、GB/T5117-2012 《非合金钢细晶粒钢焊条》 18、GB/T5118-2012 《热强钢焊条》 19、GB/T5293-1999 《埋弧焊用碳钢焊丝和焊剂》 20、GB/T12470-2003 《埋弧焊用低合金钢焊丝和焊剂》 21、GB/T14957-2012 《熔化焊用钢丝》 20、JB/T4747-2012 《压力容器用钢焊条订货技术条件》 20、YB/T509-2005 《焊接用不锈钢丝》 21、GB/T25198-2010《压力容器封头》---------JB/T4746 封头 22、JB/T4701-2002 《甲型平焊法兰》 23、JB/T4702-2002 《乙型平焊法兰》 24、JB/T4703-2002 《长颈对焊法兰》 25、HG21514-21535 -2005 《各型钢制人孔和手孔》 HG21515-2005 《常压人孔》 26、HG21594-21604 -1999 《不锈钢人孔、手孔》选用 27、HG/T20592-20635-2009 《钢制管法兰、垫片、紧固件》 GB/T5782-2000 《六角头螺栓》M10-M33、 GB/T5785-2000 《六角头螺栓细牙》M36×3~M56×4 5.6-8.8 ≤1.6MPa GB/T901-2000 《等长双头螺柱》B级 5.6-8.8 ≤1.6MPa HG/T20613 全螺纹螺柱≤16MPa GB/T6170-2000 《Ⅰ六角头螺母》M10-M33、 GB/T6171 《Ⅰ六角头螺母.细牙》M36×3~M56×4 6-8 ≤1.6MPa GB/T6175-2000 《Ⅱ六角头螺母》M10-M33、 GB/T6176 《Ⅱ六角头螺母.细牙》M36×3~M56×4 ≤16MPa 28、JB/T4710-2005 《钢制塔式容器》裙座 30、JB/T4712.1--4-2007《容器支座》耳式支座、支腿式支撑、支撑式支座 31、GB/T3098.1--2 《紧固件机械性能》
压力容器无损检测管理制度 1、总则 无损检测是压力容器关键检测项目之一。根据TSG R0004-2009《固定式压力容器安全技术监察规程》有关规定，为提高检测工作质量，确保压力容器产品质量，特制订本制度。 2、检测人员的资格、职责 压力容器的各项无损检测工作按《锅炉压力容器无损检测人员技术等级划分和资格鉴定规则》的要求，由持有Ⅱ级以上资格证的人员担任；取得Ⅰ级资格的检测人员，一般仅做无损检测的辅助工作及射线检测评片以外的工作，若有Ⅱ级以上人员指导，也可进行设备操作，但检测结果须经指导人签字，并经Ⅱ、Ⅲ级检测人员审核签字，方可生效。各级人员的职责范围均按《锅炉压力容无损检测人员技术等级划分和资格鉴定规则》的要求执行。 3、容器的无损检测 容器的无损检测包括钢板、焊接接头、锻件及要求无损检测的工件及零部件等的无损检测，具体规定如下： 3.1容器无损检测的检测范围； 3.1.1 X射线检测 适用于厚度4-40mm的碳素钢、低合金钢、不锈钢、铝及铝合金、钛及钛合金、镍及镍合金材料制成的焊缝及钢管对接环焊缝的射线透照检测； 3.1.2 超声波检测（A型脉冲反射式超声波探伤） 适用于板材厚度6-250mm的压力容器原材料、零部件和焊缝的超声波检测； 3.1.3 磁粉检测 适用于铁磁性材料的机加工件、焊接接头、板材坡口表面和近表面缺陷的检测；3.1.4 渗透检测 适用于金属材料制成的压力容器及零部件表面开口缺陷的检测； 3.1.5 容器壁厚及钢板厚度测定 测量厚度1-200mm的碳钢、不锈钢。 3.2 各种检测方法对受检工作的要求
3.2.1 对接接头的要求 容器的表面质量应符合《规程》第65条和GB150第7.3.的要求，若用射线无损检测时，焊接接头表面不允许有焊疤、飞溅、气孔、弧坑等；若用超声检测时，应清除探头移动区的飞溅、锈蚀、油污等，探头移动区的深坑应补焊，然后打磨平滑，露出金属光泽，保持良好的声学接触；若用磁粉无损检测或渗透无损检测，被检工件表面应清洁、干燥，没有油脂、沙、氧化皮、棉纤、涂层、焊剂和焊接飞溅物。 3.2.2 对钢板的要求 应清除被无损检测钢板表面影响无损检测的氧化皮、锈蚀及油污等。 3.3 容器无损检测方法检验程序的确定 3.3.1 钢板的无损检测 一般选用超声波无损检测法 3.3.2 焊缝的检测 视图纸要求及技术要求，按《规程》选用正确的无损检测方法。 3.3.3 检验程序：分别按不同检测方法的安全操作规程进行。 3.4 容器检测申请制度 3.4.1 检测的申请 钢板、铆焊件一般由铆焊检验员及焊接试验室提出检测申请，无损检测人员即按申请的内容进行无损检测。 3.4.2 申请内容的规定 要按图纸工艺要求逐项填写好“无损检测申请单”。 3.4.3 无损检测结果的通知 一般以书面形式通知无损检测申请的单位和个人，并要有签收手续，以备查考。 3.5 焊缝无损检测部位标记，以编号形式标记或在出厂文件中用文字、简图表示。 3.5.1 X射线检测部位的标记 3.5.1.1底片编号：年月日号、定位标记、工件号、检测部位编号及返修次数。 3.5.1.2工件上检测部位标记以底片检测部位编号为准进行标记，在离焊缝15-20mm旁打上 钢印。 3.5.1.3对于不能打钢印的容器画出检测部位示意图。 3.5.2 超声波检测部位的标记 3.5.2.1焊缝的标记一般以工件接管方位为基准画检测部位示意图。
谈压力容器无损检测技术-压力容器论文-工业论文 ——文章均为WORD文档，下载后可直接编辑使用亦可打印—— 摘要：压力容器在我国工业生产领域得到了广泛应用。作为工业生产过程中的核心设备之一，压力容器运行期间承担着低温、腐蚀、易燃、高温、剧毒以及易爆等压力。若容器结构质量出现问题，会增大火灾、污染以及中毒等事故的产生几率，威胁人们的人身财产安全。本文针对无损检测的应用特点展开分析，内容包括非破坏性、全面性、全程性、直观性等，结合无损检测的应用目的，通过研究一些常见无损检测技术在压力容器质量检测中的具体应用，其目的在于提高问题发现的及时性，提升无损检测技术的应用效果。 关键词：压力容器；无损检测技术；全面性；直观性 现阶段，压力容器已经成为我国各个工业行业主要使用的一种承
压类特种设备。在工业生产中，使用压力容器需要承担一定的风险，因为一旦出现泄露等重大事故，将会直接影响人民群众的生命安全，而且还会造成很严重的环境污染，甚至会出现毒气体散布现象，后果很严重。因此为了保障人们的生命财产安全，需要对压力容器的无损检测技术进行进一步的探究。通过将无损检测技术应用到压力容器质量监测当中，对于提升压力容器运行安全有着积极地意义。 1无损检测技术的应用特点 1.1非破坏性 在传统检测方法当中，有许多的检测方法都是需要对压力容器碎片进行提取，虽然提取的碎片非常细小，但是压力容器本身应用期间受到的荷载较高，这些细小破损也会成为压力容器破损的隐患内容。在无损检测技术应用过程中，其最大的应用特点便是具备较强的非破坏性，在检测技术应用过程中，并不会对内部结构造成影响，这样也
确保了压力容器的完整性，这对于延长压力容器使用寿命也有着积极地意义。 1.2全面性 在传统检测方法当中，所选用的检测方法主要都是以抽样检测的方法进行，即只是从压力容器上选择几个采样点，对于采样点数据信息进行梳理，根据整理信息来评估压力容器目前的使用状态，但是这样采集到的数据具备一定的片面性，无法对压力容器整体应用情况进行了解。而无损检测技术在使用的过程中，如果没有什么特殊的应用情况，会对压力容器整体进行完整检测，采集到更加完整的数据信息，这样也提高了数据分析结果的使用价值。 1.3全程性
1.目的 该作业指导书是为指导检验员进行在对承压类特种设备进行无损探伤而制订，其目的是规范检验检测工作过程，提高检验工作质量，及时消除隐患，防止事故发生。 2. 适用范围 本作业指导书适用于压力容器、锅炉、压力管道等承压设备的无损检测。 3.职责 3.1检验员 a.从事压力容器定期检验工作的检验人员，必须严格按照核准的检验范围从事检验工作。 b.负责按本程序要求准备和实施现场检验，填写检验检测原始记录，出具检验报告； c.对检验检测原始记录的真实性和检验结论的准确性负主要责任。 3.2检验责任师 负责核对检验检测原始记录和审核检验报告，对检验结论的准确性负次要责任。 4.工作依据 《特种设备安全监察条例》国务院令第373号 《压力容器定期检验规则》TSGR7001-2004 《压力容器安全技术监察规程》质技监局锅发[1999]154号 GB150-2011《钢制压力容器》 GB151-1999《钢制管壳式换热器》 GB20801-2006《压力管道规范工业管道》 GB50273《工业锅炉安装工程施工及验收规范》 GB 4792《放射卫生防护基本标准》 JB4710-2005《钢制塔式容器》 JB4731-2005《钢制卧式容器》 JB4730-2005《压力容器无损检测》 5. 检测项目及质量要求 （1）锅炉无损检测： 锅炉受热面管子及其本体管道焊缝的射线探伤，应在外观检查合格后进行，并符合下列规定： 1 抽检焊接接头数量应符合下列规定： 1）蒸汽锅炉额定工作压力小于3.8MPa 的管道，其外径小于或等于159mm
时，安装工地为10%；外径大于159mm，壁厚大于或等于20mm 时，每条焊缝应进行100%探伤； 2）热水锅炉额定出水温度小于120℃，管子外径大于159mm，探伤比例应不小于焊接接头数25%。管子外径小于159mm，可不探伤；锅炉额定出水温度大于或等于焊接接头数120℃，管子外径小于或等于159mm，探伤比例不应小于焊接接头数2%；管子外径大于159mm，应为100%探伤； 3）有机热载体炉辐射段探伤接头数比例不应低于10%，对流段不应低于5%。 3 对于额定压力大于0.1MPa 的蒸汽锅炉和额定出水温度等于或大于120℃的热水锅炉，Ⅱ级焊缝为合格；对于额定蒸汽压力小于或等于0.1MPa 的蒸汽锅炉和额定出水温度低于120℃的热水锅炉，Ⅲ级焊缝为合格。 4 当射线探伤的结果不合格时，除应对不合格焊缝进行返修外，尚应对该焊工所焊的同类焊接接头，按不合格数的两倍进行复检；当复检仍有不合格时，应对该焊工焊接的同类焊接接头全部进行探伤检查。 5 焊接接头经射线探伤发现存在不应有的缺陷时，应找出原因，制订可行的返修方案，方可进行返修；同一位置上的返修不应超过三次；补焊后，补焊区仍应做外观和射线探伤检查。 （2）压力管道无损检测： 应对压力管道的焊接接头进行无损检测，检差比例不小于下表：
压力容器无损检测技术的选择与应用 摘要随着新的工业发展进度及要求，会不断有新的无损检测技术出现，这都需要我们去大力地开发探究，注重压力容器无损检测技术的发展，尽力提高压力容器的安全可靠性，保证国家经济及社会稳定 1 无损检测的特点. 1.1 无损检测主要是指在不对检测构件造成任何损伤的前提下，运用声、光、电、磁等特性，且借助先进的技术和设备器材，对检测构件的内部以及表面的结构性质状态等进行检查和测试，从而查明构建表面和内部的实际状况。 1.2 现阶段常用的无损检测方法包括射线检测法、超声波检测法、磁粉检测法、渗透检测法、涡流检测法以及声发射法等，其中射线检测法和超声波检测法是应用最为广泛的无损检测法。射线检测法主要工作原理是利用X射线或者Y 射线穿透被检测构件使胶片感光[1]，如果检测构件内存在缺陷，该部位的射线衰减情况与正常区域会有明显的差异，作用于感光胶片各处的射线能量也会相应地表现出明显的强弱差异，所以通过底片就可以直接判断被检测构件存在缺陷的具体部位。 1.3 超声波检测法主要是通过声波的反射透射以及散射作用，对被检测构件进行几何特性测量缺陷检测以及力学性能变化检测等。射线检测法可以获得缺陷的直观图像，定性准确，并且对长度宽度尺寸的定量也比较准确，射线检测结果能够进行现场记录，便于长期保存。此外，射线检测法还具有较强的重复性，对一些体积状缺陷或者一些与照射方向平行的缺陷有非常明显的检测效果[2]。 1.4 超声波检测法适用于金属非金属和复合材料等多种制件的无损检测，穿透能力强，对缺陷的定位准确，并且还可以对厚度较大的试件内部的缺陷进行检测[3]。此外，超声波检测法操作简单成本低检测速度快，对人体以及环境不会造成危害。射线检测与超声波检测的性能比较如表1所示： 2 无损检测技术检验压力容器前的准备工作[4] ①审核图纸或者检验要求来确定合适的无损检测方法；②按无损检测要求配置适合的仪器设备，并检查仪器的完好性，做好设备仪器校准工作，如x射线机必须训机；③检查检验环境是否安全，如登高作业须检查脚手架是否牢靠，安全带是否结实，射线检测须计算辐射安全距离并设置安全警戒线确保无关人员检测时不得进入；④进入受限空间检测前必须检测压力容器内部有害气体和空气含氧量是否安全，并做好通风工作；⑤确定合适的检验参数，具体参照NB/T47013-2015《承压类设备无损检测》标准设置和选择试块。 3 压力容器无损检测方法的选择.
压力容器设计常用规、规定和标准 1.设计标准 GB 150-1998 钢制压力容器* GB 151-1999 管壳式换热器* GB 12337-1998 钢制球型储罐 HG/T 20569-1994 机械搅拌设备 JB/T 4710-2005 钢制塔式容器 JB/T 4731-2005 钢制卧式容器 JB/T 4734-2002 铝制焊接容器 JB/T 4735-1997 钢制焊接常压容器 JB/T 4745-2005 钛制焊接容器 2.基础标准 HG 20580-1998 钢制化工容器设计基础规定* HG 20581-1998 钢制化工容器材料选用规定* HG 20582-1998 钢制化工容器强度计算规定HG 20583-1998 钢制化工容器结构设计规定* HG 20584-1998 钢制化工容器制造技术要求HG 20585-1998 钢制低温压力容器技术规定* HG 20652-1998 塔器设计技术规定
3.设备型式参数标准 GB/T 17261-1998 钢制球型储罐型式与基本参数 JB/T 4714-1992 浮头式换热器和冷凝器型式与基本参数JB/T 4715-1992 固定管板式换热器型式与基本参数 JB/T 4716-1992 立式热虹吸式重沸器型式与基本参数JB/T 4717-1992 U型管式换热器型式与基本参数 4.制造检验标准 GB/T 4334.1-2000 不锈钢10％草酸浸蚀试验方法 GB/T 4334.2-2000 不锈钢硫酸－硫酸铁腐蚀试验方法 GB/T 4334.3-2000 不锈钢65％硝酸腐蚀试验方法 GB/T 4334.4-2000 不锈钢硝酸－氢氟酸腐蚀试验方法 GB/T 4334.5-2000 不锈钢硝酸－硫酸铜腐蚀试验方法 GB/T 4334.6-2000 不锈钢5％硫酸腐蚀试验方法 JB 4708-2000 钢制压力容器焊接工艺评定 JB/T 4709-2000 钢制压力容器焊接规程 JB/T 4730-2005 承压设备无损检测 5.筒体 GB/T 9019-2001 压力容器公称直径 GB/T 17395-1998 无缝钢管尺寸、外形、重量及允许偏差
压力容器法规、标准介绍 一、压力容器法.规、标准体系 我国的特种设备法规体系主要分以下五个层次 法律—行政法规—部门规章—安全技术规范—引用标准”。 第一层次：法律 根据宪法和立法法的规定，由全国人民代表大会及其常委会制定法律。 如《安全生产法》、《劳动法》、《产品质量法》、《计量法》、《标准化法》、《行政许可法》等； 2012年8月，十一届全国人大常委会第二十八次会议初次审议了《中华人民共和国特种设备安全法（草案）》。 第二层次：行政法规 由国家最高行政机关—由国务院制定的行政法规 《特种设备安全监察条例》（第373号国务院令）,2003年3月公布，自2003年6月1日起施行。 2009年1月14日《国务院关于修改(特种设备安监察条例)的决定》（第549号国务院令）公布。 第三层次：行政规章 由国务院各部门制定的部门规章，如： 《锅炉压力容器制造监督管理办法》(总局令第22号)自2003年1月1日起施行； 《特种设备作业人员监督管理办法》（总局令第140号）自2011年7月1日起施行； 第四层次：安全技术规范(规范性文件) 是政府对特种设备的安全性能和相应的设计、制造、安装、改造、维修、使用和检验检测等所作出的一系列规定，是必须强制执行的文件，安全技术规范是特种设备法规标准体系的主体，是在世界经济一体化中各国贸易性保护措施在安全方面的体现形式，其作用是把法律、法规和行政规章的原则规定具体化。 TSG Z0004-2007特种设备制造、安装、改造、维修质量保证体系基本要求 TSG Z0004-2007特种设备制造、安装、改造、维修许可鉴定评审细则 TSG R1001-2008压力容器压力管道设计许可规则 TSG R0004-2009 固定式压力容器安全技术监察规程 TSG R0002-2005 超高压容器安全技术监察规程 TSG R7001-2004 压力容器定期检验规则 TSG R6001-2008压力容器安全管理人员和操作人员考核大纲 TSG R3001-2006压力容器安装改造维修许可规则
( 安全管理 ) 单位：_________________________ 姓名：_________________________ 日期：_________________________ 精品文档 / Word文档 / 文字可改 在用压力容器无损检测技术的 原理和应用(新版) Safety management is an important part of production management. Safety and production are in the implementation process
在用压力容器无损检测技术的原理和应用 (新版) 压力容器在生产和生活中的使用越来越广泛，其安全性也受到人们越来越多的关注。压力容器处于高温、高压的工作条件下，一旦出现损伤将会引起严重的后果。定期实行压力容器无损检验是在保证容器正常使用的前提下，提高生产和使用安全水平的必要措施。 在用压力容器的无损检测是在被检测容器不受损伤的前提下，应用一定的技术和原理，通过科学、先进的检测设备，完成容器性能、结构以及使用状况的检验。目前无损检测技术较为成熟，常用的检测技术包括：磁粉检测、射线检测、超声波检测、渗透检测、涡流检测和磁记忆检测。 1.磁粉检测 1.1.技术原理和应用
磁粉检测是将铁磁性材料的压力容器进行磁化，如果容器内部存在缺陷，将会导致容器表面和近表面的磁力线发生局部畸变而产生漏磁场，吸附施加在工件表面的磁粉，在合适的光照下形成目视可见的磁痕，从而显示出缺陷的位置、大小、形状和严重程度。磁粉检测主要应用于检测铁磁性材料做成的容器表面或近表面，可以准确直观地发现裂纹、夹杂等缺陷。 1.2.优缺点分析 磁粉检测对表面和近表面的缺陷检测灵敏度较高，检测成本较低，操作简便。如果在用压力容器可能存在表面缺陷可以首选磁粉检测。它的缺点体现在局限于检测铁磁性材料。检测的范围较小、效率较低。另外，磁粉检测对容器表面的形状要求较高，不适合检测不规则的压力容器。 2.射线检测 2.1.技术原理和应用 射线检测技术是应用放射性元素产生的射线投射入被检测容器上，可以发现压力容器铸件材料中气孔、夹杂物以及焊接中漏焊、
在用压力容器无损检测技术的原理和应用 集团公司文件内部编码：（TTT-UUTT-MMYB-URTTY-ITTLTY-
在用压力容器无损检测技术的原理和应用压力容器在生产和生活中的使用越来越广泛，其安全性也受到人们越来越多的关注。压力容器处于高温、高压的工作条件下，一旦出现损伤将会引起严重的后果。定期实行压力容器无损检验是在保证容器正常使用的前提下，提高生产和使用安全水平的必要措施。 在用压力容器的无损检测是在被检测容器不受损伤的前提下，应用一定的技术和原理，通过科学、先进的检测设备，完成容器性能、结构以及使用状况的检验。目前无损检测技术较为成熟，常用的检测技术包括：磁粉检测、射线检测、超声波检测、渗透检测、涡流检测和磁记忆检测。 1.磁粉检测 1.1.技术原理和应用 磁粉检测是将铁磁性材料的压力容器进行磁化，如果容器内部存在缺陷，将会导致容器表面和近表面的磁力线发生局部畸变而产生漏磁场，吸附施加在工件表面的磁粉，在合适的光照下形成目视可见的磁痕，从而显示出缺陷的位置、大小、形状和严重程度。磁粉检测主要应用于检
测铁磁性材料做成的容器表面或近表面，可以准确直观地发现裂纹、夹杂等缺陷。 1.2.优缺点分析 磁粉检测对表面和近表面的缺陷检测灵敏度较高，检测成本较低，操作简便。如果在用压力容器可能存在表面缺陷可以首选磁粉检测。它的缺点体现在局限于检测铁磁性材料。检测的范围较小、效率较低。另外，磁粉检测对容器表面的形状要求较高，不适合检测不规则的压力容器。 2.射线检测 2.1.技术原理和应用 射线检测技术是应用放射性元素产生的射线投射入被检测容器上，可以发现压力容器铸件材料中气孔、夹杂物以及焊接中漏焊、未熔合等缺陷。通过射线检测可以将容器材料中缺陷的尺寸准确地反馈到设备的显示屏上，形成生动直观的图像并且能够保存和记录。该技术适用于检测不能直接用人工测量的容器或外包保护层较厚的容器，射线可以准确地检测到这类压力容器是否缺陷以及缺陷的长宽尺寸。 2.2.优缺点分析
压力容器常见分类标准 一、使用年限：一般设计使用年限为10-15年，对高压容器，一般为20-25年。 二、按压力分 （一）内压容器低压容器0.1≤P＜1.0MPa 中压容器 1.0≤P＜10MPa 高压容器10≤P＜100MPa 超高压容器P≥100MPa （二）外压容器容器内部压力小于外部压力，其中内部压力小于一个绝对大气压（0.1MPa）的外压容器叫真空容器。 三、按管理分 （一）一类容器（属下列情况之一） 1、非易燃或无毒介质的低压容器。 2、易燃或有毒介质的低压分离容器和换热容器。 （二）二类容器（属下列情况之一） 1、中压容器 2、剧毒介质的低压容器。 3、易燃或有毒介质的低压反应容器和贮运容器。 4、内径小于1米的低压废热锅炉。 （三）三类容器（属下列情况之一） 1、高压、超高压容器。 2、剧毒介质但最高工作压力P w与容积V的乘积大于0.2MPa.m3的低压容器或剧毒介质的中压容器。 3、易燃或有毒介质且P w×V≥0.5MPa.m3的中压反应容器，或P w×V≥5MPa.m3的中压贮运容器。 4、中压废热锅炉或内径大于1米的低压废热锅炉。 注： 1、剧毒介质：指进入人体量小于50克即会引起肌体严重损伤或致死的介质。如：氟、氢氟酸、氢氰酸、光气、氟化氢、碳酰氟等。 2、有毒介质：指进入人体量大于等于50克即会引起人体正常功能损伤的介质。如：二氧化硫、氨、一氧化碳、氯乙烯、甲醇、氧化乙烯、硫化乙烯、二硫化碳、乙炔、硫化氢等。 3、易燃介质：指与空气混合的爆炸下限＜10%或爆炸上限和下限之差值＞20%的气体。如：一甲胺、乙烷、乙烯、氯甲烷、环氧乙烷、环丙烷、氢、丁烷、三甲胺、丁二烯、丁烯、丙烷、丙烯、甲烷等。 四、按作用原理分 （一）反应容器 主要用来完成介质的物理、化学反应的容器。如反应器、发生器、反应釜、分解锅、分解塔、聚合釜、高压釜、合成塔、变换炉、蒸煮锅、蒸球等。 （二）换热容器 主要用来完成介质的热量交换的容器。如废热锅炉、蒸发器、加热器、硫化锅、消毒
安全管理编号：LX-FS-A60373 在用压力容器无损检测技术的原理 和应用 In the daily work environment, plan the important work to be done in the future, and require the personnel to jointly abide by the corresponding procedures and code of conduct, so that the overall behavior or activity reaches the specified standard 编写：_________________________ 审批：_________________________ 时间：________年_____月_____日 A4打印/ 新修订/ 完整/ 内容可编辑
在用压力容器无损检测技术的原理 和应用 使用说明：本安全管理资料适用于日常工作环境中对安全相关工作进行具有统筹性，导向性的规划，并要求相关人员共同遵守对应的办事规程与行动准则，使整体行为或活动达到或超越规定的标准。资料内容可按真实状况进行条款调整，套用时请仔细阅读。 压力容器在生产和生活中的使用越来越广泛，其安全性也受到人们越来越多的关注。压力容器处于高温、高压的工作条件下，一旦出现损伤将会引起严重的后果。定期实行压力容器无损检验是在保证容器正常使用的前提下，提高生产和使用安全水平的必要措施。 在用压力容器的无损检测是在被检测容器不受损伤的前提下，应用一定的技术和原理，通过科学、先进的检测设备，完成容器性能、结构以及使用状况的检验。目前无损检测技术较为成熟，常用的检测技术
2020年特种设备作业人员考试题库《压力容器》158 题（含答案） 一、选择题 1．玻璃板式液面计有A或已经破碎的应停止使用。 A.裂纹 B.气泡 C.泄漏 2．安全阀是一种自动B装置。 A.液位报警 B.泄压报警 C.超温报警 D.计量报警 3．压力容器在B，使用单位应当向直辖市或者设区的市的特种设备安全监督管理部门登记，领取使用登记证。 A.投入使用前30日内 B.投入使用前或者投入使用后30日内 C.投入使用后3个月内 4．压力容器拟停用A年以上的，使用单位应当封存压力容器，在封存后C日内向登记机关申请报停，并将使用登记证交回登记机关保存。 A.1 B.半 C.30 D.15 5．压力容器的使用单位，应当在工艺操作规程和岗位操作规程中，明确提出压力容器安全操作要求。操作规程至少包括以下内容:ABCD。 A.操作工艺参数 B.岗位操作方法 C.运行中重点检查的项目和部位 D.运行中可能出现的异常现象和防止措施 6．《压力容器定期检验规则》将压力容器的检验分为AB和C两种。 A.年度检查
B.全面检验 C.耐压试验 D.定期检验 7．有ABCD的压力容器，全面检验合格后必须进耐压试验。 A.停止使用2年后重新使用的 B.从外单位或本单位移装的 C.受压元件焊补深度大于1/2壁厚的 D.用焊接方法更换压元件的 8．压力容器通过安装B来观察容器内液面的高低。 A.温度计 B.液面计 C.压力表 D.流量计 9．压力容器的爆炸事故，按其起因有AB。 A.物理爆炸 B.化学爆炸 10．《固定式压力容器安全技术监察规程》规定介质危害性用AD表示。 A.介质毒性程度 B.介质致癌性 C.介质慢性中毒 D.爆炸危害程度 11．压力容器在正常使用压力范围内，无塑性变形的情况下，突然发生的爆炸称为B。 A.塑性破裂 B.脆性破裂 C.疲劳破裂 D.蠕变破裂 12．一般压力容器事故的严重程度与ABD有关。 A.容器的工作压力 B.容器的容积 C.容器的直径 D.容器的工作介质 13．介质危害性用介质AB表示。
常用最新标准 国家能源局发布标准： NB/T 47001-2009（JB/T4713)《钢制液化石油气卧式储罐型式与基本参数》；NB/T 47002.1～.4-2009（JB/T4733.1～.4)《压力容器用爆炸焊接复合板》；NB/T 47003.1～.2-2009（JB/T4735.1～.2)《钢制焊接常压容器固体料仓》；NB/T 47008-2010（JB/T4726)《承压设备用碳素钢和合金钢锻件定》； NB/T 47009-2010（JB/T4727)《低温承压设备用低合金钢锻件》； NB/T 47010-2010（JB/T4728)《承压设备用不锈钢和耐热钢锻件》； NB/T 47011-2010《鋯制压力容器及释义》； NB/T 47012-2010(JB/T 4750) 《制冷装置用压力容器》 NB/T 47013-2010《承压设备无损检测第10部分-衍射时差法超声检测TOFD》；NB/T 47014-2011（JB/T4708)《承压设备焊接工艺评定》； NB/T 47015-2011（JB/T 4709）《压力容器焊接规程》； NB/T 47016-2011（JB/T 4744）《承压设备产品焊接试件的力学性能检验》；NB/T 47017-2011《压力容器视镜》； NB/T 47018.1～.7-2011（JB/T 4747）《承压设备用焊接材料订货技术条件》；NB/T 47019.1～.8-2011《锅炉热交换器用管订货技术条件》 NB/T 47021-2012（JB/T4701)《甲型平焊法兰》 NB/T 47022-2012（JB/T4702)《乙型平焊法兰》 NB/T 47023-2012（JB/T4703)《甲型平焊法兰》 NB/T 47024-2012（JB/T4704)《长颈对焊焊法兰》 NB/T 47025-2012（JB/T4705)《非金属软垫片》 NB/T 47026-2012（JB/T4706)《金属包垫片》 NB/T 47027-2012（JB/T4707)《压力容器法兰用紧固件》 NB/T 47028-2012《压力容器用镍及镍合金锻件》 NB/T 47029-2012《压力容器用铝及铝合金锻件》 压力容器材料标准 碳素钢和低合金钢板 ■GB713《锅炉和压力容器用钢板》（Q245R、Q345R、Q370R…….） ■GB3531《低温压力容器用低合金钢钢板》（16MnDR、15MnNiDR…….） ■GB19189《压力容器用调质高强度钢板》（07MnMoVR………）
压力容器无损检测 1、主题内容与适用范围 本标准规定了射线检测、超声检测、磁粉检测、渗透检测和涡流检测五种无检测方法及缺陷等级评定。 本标准所述各种无损检测方法，适用于金属材料制压力容器的原材料、零部件和焊缝。 一般要求： 射线、超声、磁粉、渗透、涡流、铁磁性材料制成应使用无损检测规程。 检测程度及结果应正确、完整并有相应责任人员签名认可。检测记录、报告等保存期不得少于7年，若用户需要可转交用户保管。 凡从事压力容器及零部件检测的人员，都必须经过技术培训，并按照劳动部文件“锅炉压力容器无损检测人员资格考核规则”进行考核鉴定。 凡从事压力容器及零部件无损检测工作的人员，除具有良好的身体素质外，视力必须满足下列要求： 不得低于1.0，并一年检查一次。 射线评片人员应能辨别距离400mm远的一组高为0.5mm、间距为0.5mm的印刷字母。 无损检测责任工程师，无损检测高级或中级的资格者担任。 第二篇焊缝射线透照检测 5、一般要求 5.1 检测范围 本章规定了在焊缝透照检测过程中，为获得合格透照底片所必须遵循的程序和要求。 本章适用于碳素钢、低合金钢、铝及铝合金、钛及钛合金材料制压力容器焊缝及钢管对接环缝的射线透照检测。 5.2 防护 5.2.1 X射线和Y射线对人体有不良影响，应尽量避免射线的直接照射和散射线的影响。
5.2.2 从事射线检测的人员应备有剂量仪或其它剂量测试设备，以测定工作环境的射线照射量和个人受到的累计剂量。Y射线检测听任中，每次都应测定工作场所和Y射线源容器附近的射线剂量，以便了解射源位置，免受意外照射。 5.2.3 在现场进行射线检测时应设置安全线。安全线上应有明显警告标志，夜间应设红灯。 5.2.4 检测人员每年允许接受的最大射线照射量为5×10-2Sv，非检测人员每年允许接受的最大剂量为5×10-2Sv。 5.3 检测人员 应符合4.3条的有关规定。 5.4 射线透照等效系数 材料的射线透照等效系数见表5-1。将此系数乘以待检容器材料的厚度，即能得到相当于多少厚度钢的吸收效果。 5.5 透照方式 按射线源、工件和胶片三者间的相互位置关系，透照方式分为纵缝透照法、环缝外透法、环缝内透法、双壁单影法和双壁双影法五咱，见图5-1。 表5-1 某些金属的射线透照等效系数
简单压力容器安全技术监察规程 第一章总则 第一条为加强简单压力容器的安全监察和管理，保障人民群众生命和财产的安全，根据《特种设备安全监察条例》的有关规定，制定本规程。 第二条本规程所称的简单压力容器是指结构简单、危险性小的压力容器。 第三条本规程适用于同时满足下列条件的简单压力容器： (一)容器由筒体和平封头、凸形封头（不包括球冠形封头），或者由两个凸形封头组成； (二)筒体、封头和接管等主要受压元件的材料为碳素钢、奥氏体不锈钢； (三)设计压力小于或者等于1.6 MPa； (四)容积小于或者等于1000L； (五)工作压力与容积的乘积大于或者等于2.5MPa·L，并且小于或者等于1000MPa·L； (六)介质为空气、氮气和医用蒸馏水蒸发而成的水蒸气； (七)设计温度大于或者等于-20℃，最高工作温度小于或者等于150℃； (八)非直接火焰的焊接容器。 第四条本规程也适用与简单压力容器相连接的以下连接件： (一)与外部管道或者装置用螺纹连接的第一个螺纹接头、法兰连接的第一个法兰密封面、专用连接件或者管件连接的第一个密封面； (二)简单压力容器开孔部分的承压盖及其紧固件； (三)非受压元件与简单压力容器本体连接的焊接接头； (四)所用的安全阀、爆破片（帽）、压力表、水位计、测温仪表等安全附件。 第五条本规程不适用于下列压力容器： (一)军事装备、核设施、航空航天器、海上设施和船舶使用的压力容器； (二)机器上非独立的承压部件（如压缩机缸体等）； (三)危险化学品包装物； (四)灭火器； (五)快开门式压力容器； (六)移动式压力容器。 第六条简单压力容器的材料、设计、制造、检验检测和使用管理应当满足本规程的要求。第七条申请简单压力容器制造许可的制造单位其产品应当先进行型式试验，并且合格。第八条进出口简单压力容器的监督管理应当满足《锅炉压力容器制造监督管理办法》的有关规定。 第九条研制和开发简单压力容器产品，其技术要求与本规程规定不一致时，制造单位应当在试验研究的基础上，提出结论性报告，并且约请有检验检测资格的第三方对其安全性能进行检测，将所做试验的依据、条件、结果和第三方的检测报告及其他有关的技术资料报省级质量技术监督部门批准，方可进行制造和销售。 第十条各级质量技术监督部门负责监督本规程的执行。 第二章材料 第十一条简单压力容器用材料的质量及规格应当符合相应标准的规定。主要受压元件材料
压力容器的强度计算 本章重点要讲解内容： （1）理解内压容器设计时主要设计参数（容器内径、设计压力、设计温度、许用应力、焊缝系数等）的意义及其确定原则； （2）掌握五种厚度（计算壁厚、设计壁厚、名义壁厚、有效壁厚、最小壁厚）的概念、相互关系以及计算方法；能熟练地确定腐蚀裕度和钢板负偏差； （3）掌握内压圆筒的厚度设计； （4）掌握椭圆封头、锥形封头、半球形封头以及平板封头厚度的计算。 （5）熟悉内压容器强度校核的思路和过程。 第一节设计参数的确定 1、我国压力容器标准与适用范围 我国现执行GB150－98 “钢制压力容器”国家标准。该标准为规则设计，采用弹性失效准则和稳定失效准则，应用解析法进行应力计算，比较简便。 JB4732-1995《钢制压力容器—分析设计标准》，其允许采用高的设计强度，相同设计条件下，厚度可以相应地减少，重量减轻。其采用塑性失效准则、失稳失效准则和疲劳失效准则，计算比较复杂，和美国的ASME标准思路相似。 2、容器直径（diameter of vessel） 考虑压制封头胎具的规格及标准件配套选用的需要，容器筒体和封头的直径都有规定。对于用钢板卷制的筒体，以内径作为其公称直径。 表1 压力容器的公称直径（mm） 如果筒体是使用无缝钢管直接截取的，规定使用钢管的外径作为筒体的公称直径。 表2 无缝钢管制作筒体时容器的公称直径（mm）
3、设计压力（design pressure） （1）相关的基本概念（除了特殊注明的，压力均指表压力） ?工作压力P W：在正常的工作情况下，容器顶部可能达到的最高压力。 ①由于最大工作压力是容器顶部的压力，所以对于塔类直立容器，直立进行水压 试验的压力和卧置时不同； ②工作压力是根据工艺条件决定的，容器顶部的压力和底部可能不同，许多塔器顶 部的压力并不是其实际最高工作压力（the maximum allowable working pressure）。 ③标准中的最大工作压力，最高工作压力和工作压力概念相同。 ?设计压力指设定的容器顶部的最高压力，与相应的设计温度一起作为设计载荷条 件，其值不低于工作压力。 ①对最大工作压力小于0.1Mpa 的内压容器，设计压力取为0.1Mpa； ②当容器上装有超压泄放装置时，应按“超压泄放装置”的计算方法规定。 ③对于盛装液化气体的装置，在规定的充满系数范围内，设计压力由工作条件下， 可能达到的最高金属温度确定。（详细内容，参考GB150-1998，附录B（标准的附 录），超压泄放装置。） ?计算压力P C是GB150-1998 新增加的内容，是指在相应设计温度下，用以确定元 件厚度的压力，其中包括液柱静压力，当静压力值小于5％的设计压力时，可略去 静压力。 ①注意与GB150-1989 对设计压力规定的区别； 《钢制压力容器》规定设计压力是指在相应设计温度下，用以确定容器壳壁计算厚度的压力，亦是标注在铭牌上的设计压力，取略高或等于最高工作压力。当容器受静压力值大于5％设计压力时，应取设计压力与液柱静压力之和进行元件的厚度计算。 使许多设计人员误将设计压力和液柱静压力之和作为容器的设计压力。 ②一台设备的设计压力只有一个，但受压元件的计算压力在不同部位可能有所变化。 ③计算压力在压力容器总图的技术特性中不出现，只在计算书中出现。 4、设计温度（Design temperature） 设计温度是指容器在正常工作情况下，在相应的设计压力下，设定的受压元件的金属温度。主要用于确定受压元件的材料选用、强度计算中材料的力学性能和许用应力，以及热应力计算时设计到的材料物理性能参数。 ●设计温度不得低于元件金属在工作状态可能达到的最高温度； ●当设计温度在0℃以下时，不得高于元件金属可能达到的最低温度； ●当容器在各部分工作状态下有不同温度时，可分别设定每一部分的设计温度； 5、许用应力(Maximum allowable stress values) 许用应力是以材料的极限应力除以适当的安全系数，在设计温度下的许用应力的大小，直接决定容器的强度，GB150-1998 对钢板、锻件、紧固件均规定了材料的许用应力。 表3 钢制压力容器中使用的钢材安全系数
