三坐标测量机的测头
触发式测头是对工件表面进行离散点数据的采集，扫描系统能够连续采集大量表面点的
数据，从而给出关于工件表面形状清晰描述。扫描是在需要描述工件形状或者是测量复杂形状工件时的理想选择。常用测头如下：
PH10M可分度机动测座
产品综述：
PH10M是功能强大的分度机动测座，能够携带长加长杆和各种测头。具备高度可重复性的动态连接，允许快速的测头或加长杆更换而不需要重新校正。
PH10M特点：
- 自动关节固定，可重复测头定位
- 与所有M8螺纹的测头兼容
- 能够携带长达300mm的加长杆
- A 轴105度，B 轴360度，7.5度进位，共720个可重复定位
- 杆固定
PH10MQ/PH10MQH可分度机动测座
产品综述：
PH10MQ/PH10MQH，具有紧凑的机构，能够固定在测量机Z轴内部，从而提高了Z向的行程，使得测量空间更大。
PH10MQ/PH10MQH可分度测座，功能强大。能够携带长加长杆和各种高性能测头，SP600M 或者是TP7M。
基于其高重复性和可自动连接，使得在运行过程中自动进行测头和探针的更换，而不需要重新校准(使用ACR1)。
产品特点：
- 自动关节固定，可重复测头定位
- 与所有M8螺纹的测头兼容
- 能够携带长达300mm的加长杆
- A 轴105度，B 轴180度，7.5度进位，共720个可重复定位
- 杆固定
PH10T可分度机动测座
PH10T，属于通用的分度式测座。能够实现720个位置的重复定位，从而可完成对于任何工件特征的检测。所有M8螺纹的测头，都能够直接安装在PH10T自身的M8螺纹孔上。PH10T 是PH10系列测座的扩展，采用PHC 10-2控制器，并与其他许多RENSHAW产品兼容。PH10T特点：
- 与所有M8螺纹的测头兼容
- 能够携带长达300mm的加长杆
- A 轴105度，B 轴180度，7.5度进位，共720个可重复定位
- 杆固定
MH20I可分度手动测座
MH20I，属于通用的分度式手动测座
MH20I特点：
- A 轴90度，B 轴360度，15度进位，共168个可重复定位- 杆固定
RTP20 可分度机动测座
由MH20I 测头改进而成。

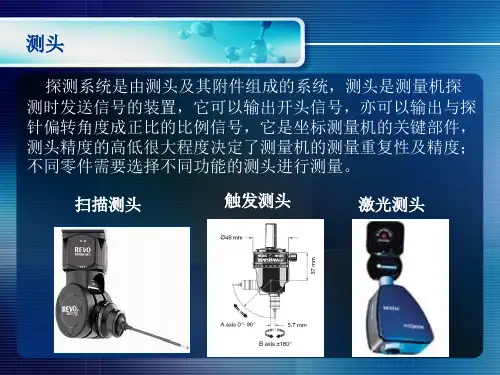

非接触测头主要分为激光扫描测头和视频测头两种。
激光扫描测头主要用于实现较软材料或一些特征表面进行非接触测量。测头在距离检测工件一定距离(比如50mm)，在其聚焦点一定范围内进行测量，采点速率在200点/秒以上。通过对大量采集数据的平均处理功能而获得较高的精度。
视频测头进一步提高了测量机的应用，使得许多过去采用非接触测量无法完成的任务得以完成。一些诸如印刷线路板、触发器、垫片或直径小于0.1mm的孔可采用视频测头进行测量。操作者可将检测工件表面放大50倍以上，采用标准的或可变换的镜头实现对细小工件的测量。
选择触发测头和扫描测头的技巧
1. 高精度测量：扫描测头对离散点测量是匀速或恒测力采点，其测点精度可以更高；
由于扫描测头可以直接判断接触点的法矢，对于要求严格定位、定向测量的场合，扫描测头对离散点的测量也具有优势；
2. 对于未知曲面的扫描，亦即称为数字化的场合下，扫描测头显示出了它的独特优势:因为数字化工作方式时，需要大量的点，触发式测头的采点方式显得太慢;由于是未知曲面，测量机运动的控制方式亦不一样，即在“探索方式”下工作：测量机根据已运动的轨迹来计算下一步运动的轨迹、计算采点密度等。
选择测头的几点考虑：
1. 在可以应用接触式测头的情况下，慎选非接触式测头；
2. 在只测尺寸、位置要素的情况下尽量选接触式触发测头；
3. 考虑成本又能满足要求的情况下，尽量选接触式触发测头；
4. 对形状及轮廓精度要求较高的情况下选用扫描测头；
5. 扫描测头应当可以对离散点进行测量；
6. 考虑扫描测头与触发测头的互换性（一般用通用测座来达到）；
7. 易变形零件、精度不高零件、要求超大量数据零件的测量，可以考虑采用非接触式测头；
8. 要考虑软件、附加硬件（如测头控制器、电缆）的配套。
扫描测头的优势及劣势：
优势：
1、适于形状及轮廓测量；
2、采点率高；
3、高密度采点保证了良好的重复性、再现性；
4、更高级的数据处理能力；
劣势：
1、比触发测头复杂；
2、对离散点的测量较触发测头为慢；
3、高速扫描时由于加速度而引起的动态误差很大，不可忽略，必须加以补偿；
4、测尖的磨损必须注意。
触发测头的优势及劣势：
优势：
1. 适于空间棱柱形物体及己知表面的测量；
2. 通用性强,
3. 有多种不同类型的触发测头及附件供采用；
4. 采购及运行成本低；
5. 应用简单；
6. 适用于尺寸测量及在线应用；
7. 坚固耐用；
8. 体积小，易于在窄小空间应用；
9. 由于测点时测量机处于匀速直线低速运行状态，测量机的动态性能对测量精度影响较小；劣势：测量取点率低。
如何正确选择三坐标测量机测头 测头是测量机触测被测零件的发讯开关，它是坐标测量机的关键部件，需要的测量精度的高低决定了测量机测头精度的高低，另外，不同的零件要求选择不同功能的测头进行测量。测头可分为接触式测头和非接触式测头（激光等类型）。 目前主要用接触式测头，接触式测头又可分为开关式（触发式或动态发讯式）与扫描式（比例式或静态发讯式）两大类 开关测头的实质是零位发讯开关，以TP6（RENISHAW）为例，它相当于三对触点串联在电路中，当测头产生任一方向的位移时，均使任一触点离开，电路断开即可发讯计数。开关式结构简单，寿命长（106~107）、具有较好的测量重复性（0.35~0.28μm），而且成本低廉，测量迅速，因而得到较为广泛的应用。 扫描式测头实质上相当于X、Y、Z个方向皆为差动电感测微仪，X、Y、Z三个方向的运动是靠三个方向的平行片簧支撑，是无间隙转动，测头的偏移量由线性电感器测出。扫描式测头主要用来对复杂的曲线曲面实现测量。非接触测头主要分为激光扫描测头和视频测头两种。 激光扫描测头主要用于实现较软材料或一些特征表面进行非接触测量。测头在距离检测工件一定距离（比如50mm），在其聚焦点!5mm范围内进行测量，采点速率在200点/秒以上。通过对大量采集数据的平均处理功能而获得较高的精度。 视频测头进一步提高了测量机的应用，使得许多过去采用非接触测量无法完成的任务得以完成。一些诸如印刷线路板、触发器、垫片或直径小于0.1mm的孔可采用视频测头进行测量。操作者可将检测工件表面放大50
倍以上，采用标准的或可变换的镜头实现对细小工件的测量。 以下就如何进行触发和扫描测头提出建议：什么时侯用触发式测头？ 1. 零件所被关注的是尺寸（如小的螺纹底孔）、间距或位置，而并不强调其形状误差（如定位销孔）; 2. 或你确信你所用的加工设备有能加工出形状足够好的零件，而注意力主要放在尺寸和位置精度时，接触式触发测量是合适的，特别是由于对离散点的测量; 3. 触发式测头比扫描测头快，触发测头体积较小当测量空间狭窄时测头易于接近零件; 4. 一般来讲触发式测头使用及维修成本较低; 在机械工业中有大量的几何量测量,所关注的仅是零件的尺寸及位置，所以目前市场上的大部分测量机，特别是中等精度测量机，仍然使用接触式触发测头。 什么时侯用扫描测头？ 应用于有形状要求的零件和轮廓的测量：扫描方式测量的主要优点在于能高速的采集数据，这些数据不仅可以用来确定零件的尺寸及位置，更重要的是能用众多的点来精确的描述形状、轮廓，这特别适用于对形状、轮廓有严格要求的零件，该零件形状直接影响零件的性能(如叶片、椭圆活塞等); 也适用于你不能确信你所用的加工设备能加工出形状足够好的零件 。目前三坐标测量机所使用的测头系统基本上是英国雷尼绍（RENISHAW)的，产品性能及品种多样化排在世界前列，可以优选选购此品牌之测头系统。 测头选择基本原则：
三坐标测量机操作规程 一、启动前的准备 1.确保实验室温度在20±2℃，湿度在25%--75%RH； 2.确保电路、气路连接正常，机器导轨无障碍物； 3.用酒精擦拭导轨，由内向外依次擦拭（严禁用酒精擦洗光栅）； 4.检查电压、地线等是否正常，对前置过滤器、冷干机等进行放水 检查，查看三坐标测量机上的三联过滤器是否干净； 5.打开UPS，再依次打开气源开关（总气阀开关—冷干机开关—三坐 标气源开关），保证气压在0.4MPa—0.6MPa（一般为0.48MPa），调节气压时，将压力表下的黑色旋钮拉下，左右旋转即可调节气压，调好气压后，将黑色旋钮按回原位。 二、测量机系统启动 1.启动计算机，打开测头控制器开关（黑色）； 2.打开控制柜电源开关，系统进入自检状态（操纵盒指示全亮），若
系统稳定，则控制柜里的数字为“7”不变，若系统不稳定，则控制柜里的数字在乱变，那就需要重新启动一次系统（重新关开控制柜电源开关即可，时间间隔需20秒以上）； 3.自检完后，点击PC-DMIS软件图标，启动软件系统； 4.冷启动时，软件窗口会提示进行及其回零操作。此时将操纵盒的 “加电”键(SERYO PWR ON)按下，再按下“自动”键（AUTO），再在软件窗口中点击确定，机器将自动回到零位； 5.待机器回到零位后（零位是系统默认的坐标原点），PC-DMIS进入 正常工作界面。 三、测量机系统关闭 1.关闭系统时，先将测头移到安全高度； 2.退出PC-DMIS系统，关闭控制柜电源和测座控制器电源； 3.反顺序关闭气源开关（三坐标气源开关—冷干机开关—总气阀开 关），并对过滤器进行放水处理； 4.关闭计算机、UPS等电源。 四、软件界面 在软件窗口中点击“文件—打开/新建”（快捷键：打开CTRL+O,新建：CTRL+N），“新建”文件时需要在“新建零件程序”窗口中的“零件名”处输入名称（名称不能用中文）其余项不管；“打开”文件则只要找到所需文件的路径并双击，PC-DMIS进入正常工作界面。 视图窗口：点击“视图——图形显示窗口/编辑窗口/报告窗口”，按快捷键CTRL+TAB可用来切换“图形显示窗口”和“报告窗口”。“编
三坐标测量机控制系统有哪些类型？ 本资料出自东莞嘉腾仪器仪表有限公司 三坐标测量仪作为高精密测量仪器，在多个领域被广泛应用。越来越多的企业开始使用三坐标测量仪。在使用三坐标测量仪前，我们很有必要对其进行系统的了解。而控制系统作为三坐标测量机的三大部分组成之一，自然也是三坐标测量仪最关键的几大组成部分。 控制系统主要功能是：读取空间坐标值，对测头信号进行实时响应与处理，控制机械系统实现测量所必需的运动，实时监测坐标测量机的状态以保证整个系统的安全性与可靠性，有的还包括对坐标测量机进行几何误差与温度误差补偿以提高测量机的测量精度。下面，我们来了解下控制系统的分类。 从控制系统的角度划分，三坐标测量机可分为手动型、机动型及CNC数控型三种模式。早期的坐标机以手动型和机动型为主，当时的控制系统主要完成空间坐标值的监控与实时采样。随着计算机技术及数控技术的发展，CNC型控制系统变得日益普及，高精度，高速度，智能化成为三坐标测量机控制系统发展的主要趋势。一．手动控制系统 手动控制系统主要包括坐标测量系统、测头系统、状态监测系统等。 坐标测量系统是将X，Y，Z 三个方向的光栅信号经过处理后，送入计数器，CPU 读取计数器中的脉冲数，计算出相应的空间位移量。 测头系统的作用是当手动移动测头去接触工件，测头发出的信号用作计数器的锁存信号和CPU的中断信号，锁存信号将X，Ｙ，Ｚ三轴的当前光栅数值记录下来，
CPU在执行中断服务程序时，读取计数器中的锁存值，这样就完成了一个坐标点的采集。计算机通过这些坐标点数据分析计算出工件的形状误差和位置误差。 随着半导体反唇相讥与计算机技术发发展，可将光栅信号接口单元，测头控制单元，状态监测单元等集成在一块PCI或ISA总线卡上，直接插入计算机中，使得系统可靠性提高，成本降低，便于维护，易于开发。 手动三坐标测量机结构简、成本低、适合于对精度和效率要求不是太高、而要求低体格的用户。 二．机动控制系统 与手动型控制系统比较，机动型控制系统增加了电机、驱动器和操纵盒。测头的移动不再需要手动，而是用操纵盒通过电机来驱动。电机运转的速度和方向都通过操纵盒上手操杆偏摆的角度和方向来控制 机动型控制系统主要是减轻了操作人员的体力劳动强度人，是一种过渡机型，随着CNC系统成本的降低，机动型测量机目前采用得很少。 三. CNC控制系统 CNC系统的测量过程是由计算机控制的，它不仅可以实现自动测量，自学习测量，扫描测量，也可通过操纵杆进行机动测量。 数控系统以控制器为核心，数控型三坐标测机除了在X，Y，Z三个方向装有三根光栅尺及电机、传动等装置外，还具有了以控制器和光栅组成的位置环；控制器不断地将计算机给出的理论位置与光栅反馈回来的实测位置进行比较，通过PID参数的控制，随时调整输出的驱动信号，努力使测量机的实际位置与计算机要求理论位置保持一致。
三坐标测量系统的校准与检定的区别 ISO10012—1《计量检测设备的质量保证要求》标准将“校准”定义为：“在规定条件下，为确定计量仪器或测量系统的示值或实物量具或标准物质所代表的值与相对应的被测量的已知值之间关系的一组操作。” 注： 1校准结果可用以评定计量仪器、测量系统或实物量具的示值误差，或给任何标尺上的标记赋值； 2校准也可用以确定其他计量特性； 3可将校准结果记录在有时称为校准证书或校准报告的文件上； 4有时校准结果表示为修正值、校准因子或校准曲线。 ISO／IEC指南25—1990《校准和检验试验室技术能力的通用要求》将“检定”定义为：“通过校验提供证据来确认符合规定的要求(ISO8402／DADI—3.37，根据本指南的目的增加了注解)。” 注：1为了与计量仪器的管理相衔接，检定的目的是校验计量仪器的示值与相对应的已知量值之间的偏差，使其始终小于有关计量仪器管理的标准、规程或规范中所规定的最大允许误差。 2根据检定的结果对计量仪器作出继续使用、进行调查、修理、降级使用或声明报废的决定。任何情况下，当检定完成时，应在计量仪器的专门记录上记载检定的情况。 国际计量组织对检定给出的定义是：“查明和确认计量器具是否符合法定要求的程序，它包括检查、加标记和(或)出具检定证书。” 根据以上定义，可以看出校准和检定有本质区别。两者不能混淆，更不能等同。 现就两者之间的主要区别做如下讨论。 一、目的不同 校准的目的是对照计量标准，评定测量装置的示值误差，确保量值准确，属于自下而上量值溯源的一组操作。这种示值误差的评定应根据组织的校准规程作出相应规定，按校准周期进行，并做好校准记录及校准标识。校准除评定测量装置的示值误差和确定有关计量特性外，校准结果也可以表示为修正值或校准因子，具体指导测量过程的操作。例如，某机械加工组织使用的卡尺，通过校准发现与计量标准相比较已大出0.2mm，可将此数据作为修正值，在校准标识和记录中标明巳校准的值与标准器相比较大出的0.2mm的数值。在使用这一计量器具(卡尺)进行实物测量过程中，减去大出0.2mm的修正值，则为实物测量的实测值。只要能达到量值溯源目的，明确了解计量器具的示值误差，即达到了校准的目的。 检定的目的则是对测量装置进行强制性全面评定。这种全面评定属于量值统一的范畴，是自上而下的量值传递过程。检定应评定计量器具是否符合规定要求。这种规定要求就是测量装置检定规程规定的误差范围。通过检定，评定测量装置的误差范围是否在规定的误差范围之内。 二、对象不同 校准的对象是属于强制性检定之外的测量装置。我国非强制性检定的测量装置，主要指在生产和服务提供过程中大量使用的计量器具，包括进货检验、过程检验和最终产品检验所使用的计量器具等。 检定的对象是我国计量法明确规定的强制检定的测量装置。《中华人民共和国计量法》第九条明确规定：“县级以上人民政府计量行政部门对社会公用计量标准器具，部门和企业、事
西安爱德华MQ8106三坐标操作指导书 点检项目1（目视） 导轨与台面是否用酒精清洁，无障碍物 点检项目2（目视） 拉开防尘布，检查导轨与台面是否用酒精 清洁，无障碍物 点检项目3（目视） 检查气源压力是否足够 （气压表显示≥） 点检项目4（目视） 冷冻式干燥机是否正常工作 点检项目5（目视） 空气过滤器是否完好，有无漏气 点检项目6（操作） 1.操纵杆是否失灵 2.按钮是否灵活 3.各指示灯是否正常显示 点检项目7（目视） 侧头测座是否完整，是否损坏且无杂质 点检项目8（目视） 检查滤芯是否需要更换 点检项目9（目视） 检查各线路接头是否良好，无灰尘 点检项目10（目视） 检查X、Y、Z三轴光栅是否脱落、无杂物； 检查X、Y、Z三轴零位片是否脱落 编制：张黄杰审核：方招英
西安爱德华MQ8106三坐标操作指导书 一、开机前的准备 1.三坐标测量机对环境要求比较严格，应按合同要求严格控制温度及湿度； 2.三坐标测量机使用气浮轴承，理论上是永不磨损结构，但是如果气源不干净，有油，水或杂质，就会造成气浮轴承阻塞，严重时会造成气浮轴承和气浮导轨划伤，后果严重。所以每天要检查机床气源，放水放油。定期清洗过滤器及油水分离器。还应注意机床气源前级空气来源，（空气压缩机或集中供气的储气罐）也要定期检查； 3.三坐标测量机的导轨加工精度很高，与空气轴承的间隙很小，如果导轨上面有灰尘或其他杂质，就容易造成气浮轴承和导轨划伤。所以每次开机前应清洁机器的导轨，花岗岩导轨用无水乙醇擦拭。 4.切记在保养过程中不能给任何导轨上任何性质的油脂； 5.在长时间没有使用三坐标时，在开机前应做好准备工作：控制室内的温度和湿度（24小时以上），在南方湿润的环境中还应定期把电控柜打开，使电路板也得到充分的干燥，避免电控系统由于受潮后突然加电后损坏。然后检查气源、电源是否正常； 6.开机前检查电源，一定要配置UPS稳压电源，定期检查接地，接地电阻小于4欧姆。 7.经常检查光栅尺表面是否有水滴（尤其是开关空调后），如果有水，一定要用干棉花擦拭干净。 二、工作过程中 8.被测零件在放到工作台上检测之前，应先清洗去毛刺，防止再加工后零件表面残留的冷却液及加工残留物影响测量机的测量精度及测尖使用寿命； 9.被测零件在测量之前应室内恒温，如果温度相差过大就会影响测量精度； 10.大型及重型零件在放置到工作台上的过程中应轻放，以避免造成剧烈碰撞，致使工作台或零件损伤。必要时可以在工作台上放置一块厚橡胶以防止碰撞； 11.小型及轻型零件放到工作台后,应紧固后再进行测量，否则会影响精度； 12.在工作过程中，测座在转动时（特别是带有加长杆的情况下）一定要远离零件，以避免碰撞； 13.在工作过程中如果发生异常响声或突然应急，且勿自行拆卸及维修，请及时与我公司联系，本公司会安排经过严格培训的人前往，并承诺以最快的速度帮助客户解决问题。 三、操作结束后 14.请将Z轴移动到下方，但应避免测尖撞倒工作台； 15.工作完成后要清洁工作台面； 16.检查导轨，如有水印请及时检查过滤器。如有划伤或碰撞也请与本公司联系，避免造成更大损失； 17.工作结束后将机器总气源关闭。 四、精度校验 18.每次更换探针之后，都需要重新标定测针。如果没有更换测针，一周（或根据需要）之内重新标定测针。 19.测量机精度根据需要每年可复检一次。测量机的工作环境要求 温度 测量机黄精温度的变化主要包括：温度范围、温度时间梯度、温度空间梯度 温度范围：20℃±2℃ 温度时间梯度：≤1℃/小时&2℃/24小时 湿度 空气相对湿度：25-75%（推荐40%-60%） 振动 电源一般配电要求如下： 电压：交流220V±10% 独立专用接地线：接地电阻≤4Ω 气源 要求无水、无油、无杂质，供气压力：＞（一般在~都能正常运行） 注意工件的清洁和恒温 编制：张黄杰审核：方招英
三坐标测量机测量原理 三坐标测量机测量原理三坐标测量机是测量和获得尺寸数据的最有效的方法之一，因为它可以代替多种表面测量工具及昂贵的组合量规，并把复杂的测量任务所需时间从小时减到分钟。三坐标测量机的功能是快速准确地评价尺寸数据，为操作者提供关于生产过程状况的有用信息，这与所有的手动测量设备有很大的区别。将被测物体置于三坐标测量空间，可获得被测物体上各测点的坐标位置，根据这些点的空间坐标值，经计算求出被测物体的几何尺寸，形状和位置。 三坐标测量机的组成： 1，主机机械系统(X、Y、Z三轴或其它); 2，测头系统; 3，电气控制硬件系统; 4，数据处理软件系统(测量软件); 三坐标测量机在现代设计制造流程中的应用逆向工程定义：将实物转变为C AD模型相关的数字化技术，几何模型重建技术和产品制造技术的总称。广义逆向工程：包括几何逆向，工艺逆向，材料逆向，管理逆向等诸多方面的系统工程。 正向工程：产品设计-->制造-->检验(三坐标测量机) 逆向工程：早期：美工设计-->手工模型(1：1)-->3 轴靠模铣床当今：工件(模型)-->3维测量(三坐标测量机)-->设计à制造逆向工程设备： 1，测量机：获得产品三维数字化数据(点云/特征); 2，曲面/实体反求软件：对测量数据进行处理，实现曲面重构，甚至实体重构; 3， CAD/CAE/CAM软件; 4，数控机床;逆向工程中的技术难点： 1，获得产品的数字化点云(测量扫描系统);
2，将点云数据构建成曲面及边界，甚至是实体(逆向工程软件); 3，与CAD/CAE/CAM系统的集成;(通用CAD/CAM/CAE软件) 4，为快速准确地完成以上工作，需要经验丰富的专业工程师(人员); 三坐标测量机测量原理三坐标测量机是测量和获得尺寸数据的最有效的方法之一，因为它可以代替多种表面测量工具及昂贵的组合量规，并把复杂的测量任务所需时间从小时减到分钟。 三坐标测量机的功能是快速准确地评价尺寸数据，为操作者提供关于生产过程状况的有用信息，这与所有的手动测量设备有很大的区别。将被测物体置于三坐标测量空间，可获得被测物体上各测点的坐标位置，根据这些点的空间坐标值，经计算求出被测物体的几何尺寸，形状和位置。 三坐标测量机的组成：1，主机机械系统(X、Y、Z三轴或其它); 2，测头系统; 3，电气控制硬件系统; 4，数据处理软件系统(测量软件);三坐标测量机在现代设计制造流程中的应 用逆向工程定义：将实物转变为CAD模型相关的数字化技术，几何模型重建技术和产品制造技术的总称。 广义逆向工程：包括几何逆向，工艺逆向，材料逆向，管理逆向等诸多方面的系统工程。 正向工程：产品设计-->制造-->检验(三坐标测量机) 逆向工程：早期：美工设计-->手工模型(1：1)-->3 轴靠模铣床当今：工件(模型)-->3维测量(三坐标测量机)--> 设计à制造逆向工程设备： 1，测量机：获得产品三维数字化数据(点云/特征); 2，曲面/实体反求软件：对测量数据进行处理，实现曲面重构，甚至实体重构; 3， CAD/CAE/CAM软件; 4，数控机床;
三坐标测量仪操作规范 1范围 本操作规范规定了三坐标测量的准备、测量机的操作步骤、注意事项及维护保养的要求。本操作规范适用于公司三坐标测量机的操作。 2规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改）适用于本文件。 GB/T 16857.1:2002 产品几何量技术规范（GPS）词汇 3术语和定义 3.1三坐标测量机 通过运转探测系统测量工件表面空间坐标的测量系统。 （源自GB/T 16857.1:2002 ，2.1） 3.2EHS EHS是环境Environment、健康Health、安全Safety的缩写。 4职责 4.1三坐标技术员 负责测量程序的编辑，操作员的测量培训，仪器的使用与维护保养，备品备件的申请、选型。 4.2操作员 负责测量程序的编辑，仪器的使用与维护保养，备品备件工装的申请、选型。 4.3计量员 负责仪器的周期校准工作。 5过程描述 5.1 测量前准备 本标准文件为上海万泽精密铸造有限公司所有，内部使用，拥有著作权及法律规定的任何权益。未经授权, 任何个人或组织
均不得以任何方式发行、披露或使用，否则其行为将受到法律许可范围内的起诉。 5.1.1开机前应用蘸有无水乙醇的无尘布擦拭机器导轨，导轨擦拭禁用任何性质的油脂。 5.1.2开机前检查是否有阻碍机器运行的障碍物。 5.1.3零件检测时应满足下列环境要求： 1）室内温度：20C± 2C; 2）相对湿度：35 %?75 %; 3）气压要求：大于0.45Mpa,小于0.75Mpa。 5.1.4检查空压气管是否接好，气管是否漏气。气压低于规定值时，不准操作，否则会严重损坏机器。 5.1.5被测零件在检测之前，应先清洗去毛刺，防止在加工完成后零件表面残留的冷却液及加工残留物影响测量机的测量精度及测头的使用寿命。被测零件在测量之前应在室内恒温，如果温度相差过大就会影响测量精度。根据零件的大小、材料、结构及精度等特点，适当选择恒温时间，以适应测量仪室内温度，减少冷热对零件尺寸的影响。 5.1.6设备确认性能完好方可作业。 5.2三坐标测量仪的操作 5.2.1开机操作： A.接通系统总电源； B.接通控制系统电源； C.首先将空压气管开关打开； D.待气压正常后，先打开控制柜然后打开计算机电源开关； E.启动PC-DMIS软件，打开操作盒上的急停按钮； F.按软件提示进行”回零”。 5.2.2测量： A.进入测量系统，依操作顺序及相关测量方法进行测量； B.选择合适的测量探头，测量标准球直径； C.建立新的测量项目，放置测量工件； D.进行工件尺寸测量，记录测量数值； E.保存测量报告，完成测量工作并确认； F.退出测量系统； G.取走工件。 5.2.3关机步骤： A.将测头座A角转到90度，B角转到180度； B.将Z轴运行至安全位置（不易被触碰的位置）； C.按下操作盒上的急停按钮，关断电源； D.退出测试软件的操作界面； E.关闭计算机； F.关闭电源。 5.3 注意事项 5.3.1请勿在计算机内安装其他应用软件，以免三坐标操作软件不能正常运行。 5.3.2在开机前必须检查计算机与主机的连接线、电源插头插座是否正确，有无松动，确认正确后，方可开机。 5.3.3防止计算机被病毒感染。 5.3.4严禁用脱脂棉清洗导轨，以防止棉绒进入气浮块中。 5.3.5保养过程中不能给任何导轨加任何性质的油脂。 536禁止在工作台导轨面上放置任何物品，不要用手直接接触导轨工作面。 537为保持室内湿度，不要用湿拖把拖地。
三坐标测量机的测头半径补偿与曲面匹配 李 春 刘书桂 (天津大学精密测试技术与仪器国家重点实验室 天津 300072) 摘要 在非均匀双三次B—样条函数的基础上,导出自由曲面任意点的法矢量通用算法,进而提出自由曲面测头半径补偿公式;为了更好的消除自由曲面测量中的定位误差,提出了应用单纯形法,对测量原始点进行坐标平移和旋转变换,从而较好的解决了曲面匹配问题。 关键词 自由曲面 测头补偿 曲面匹配 The Probe Rad ius Com pen sa tion of Free-form Surface and Surface M a tch i ng L i Chun L iu Shugu i (S ta te K ey L abora tory of P recision M easu ring T echnology and Instrum en t, T ianj in U n iversity,T ianj in300072,Ch ina) Abstract Based on non2unifo rm B2sp lines,a new current algo rithm w ith no rm al vecto r of random free2fo rm surface’s po int is deduced,and mo re,a fo rm ula w ith p robe compensati on is p ropo sed.W e offer a arithm etic nam ed si m p lex m ethod in o rder to eli m inating o rientati on erro r in the p rocess of free2fo rm surface m easurem ent.It can settle surface m atch ing w ell by sh ifting and ro tating the m easuring coo rdinate system. Key words F ree2fo rm surface P robe compensati on Surface m atch ing 1 引 言 三坐标测量机由于其测量精度和智能化程度较高,广泛应用于制造业的CAD CAM、产品检测和质量控制[1]。用三坐标测量机的球形测头测量自由曲面时,得到的数据是测头中心轨迹,由于测头总有一定的半径r,因此测得的是与被测曲面相距r的包络面。为了得到所需的测量表面,需要求出球心轨迹面所构成的包络面,这个过程被称为测头半径补偿。在实际测量过程中,并不能做到实际曲面和标准曲面完全重合,需要将被测曲面进行旋转、平移等坐标变换,使被测曲面与标准曲面大致重合,从而达到曲面检测的目的,这个过程称之为曲面匹配。 2 测头半径补偿方法 用球形测头测量曲面时,测头与被测曲面为点接触,测头半径补偿的关键是确定曲面在接触点处的法矢。球测头与被测曲面接触时,球心一定在被测点的法线上,而且被测点一定在球心轨迹面过球心点的法线上。因此不论能否得知被测面的法线方向或是球心面的法线方向,都能对测头半径进行补偿。 本文提出了一种新方法,不在测量过程中补偿测头半径,而只是收集测头中心坐标值,然后应用曲面建模理论,计算出球心各点的法矢量值,继而补偿测头半径。 (1)自由曲面的偏导数求法 首先,根据三坐标测量机所得的原始测量点,我们可以反求出双三次B—样条自由曲面的模型[2]: S(u,v)=∑ n i=0 ∑m j=0 N i,4(u)N j,4(v)P i,j(1)其中N i,4(u),N j,4(v)为双三次B—样条基函数, P i,j为控制预点。 先求曲面沿u向的切矢量,即对S(u,v)求偏导: S u(u,v)= 5 5u S(u,v) =∑ m j=0 N j,4(v)u∑ n i=0 N i,4p(u)P i,j 第24卷第4期增刊 仪 器 仪 表 学 报 2003年8月
三坐标测量仪操作规 1 围 本操作规规定了三坐标测量的准备、测量机的操作步骤、注意事项及维护保养的要求。 本操作规适用于公司三坐标测量机的操作。 2 规性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改）适用于本文件。 GB/T 16857.1:2002 产品几何量技术规(GPS) 词汇 3 术语和定义 3.1 三坐标测量机 通过运转探测系统测量工件表面空间坐标的测量系统。 （源自GB/T 16857.1:2002，2.1） 3.2 EHS EHS是环境 Environment、健康Health、安全Safety的缩写。 4 职责 4.1 三坐标技术员 负责测量程序的编辑,操作员的测量培训, 仪器的使用与维护保养，备品备件的申请、选型。 4.2 操作员 负责测量程序的编辑,仪器的使用与维护保养,备品备件工装的申请、选型。 4.3 计量员 负责仪器的周期校准工作。 5 过程描述 5.1 测量前准备 5.1.1 开机前应用蘸有无水乙醇的无尘布擦拭机器导轨，导轨擦拭禁用任何性质的油脂。 本标准文件为上海万泽精密铸造有限公司所有，内部使用，拥有著作权及法律规定的任何权益。未经授权，任何个人或组织均不得以任何方式发行、披露或使用，否则其行为将受到法律许可范围内的起诉。 1 / 1
5.1.2 开机前检查是否有阻碍机器运行的障碍物。 5.1.3 零件检测时应满足下列环境要求： 1) 室温度：20℃±2℃； 2) 相对湿度：35﹪～75﹪； 3) 气压要求：大于0.45Mpa，小于0.75Mpa。 5.1.4 检查空压气管是否接好，气管是否漏气。气压低于规定值时，不准操作，否则会严重损坏机器。 5.1.5 被测零件在检测之前，应先清洗去毛刺，防止在加工完成后零件表面残留的冷却液及加工残留物影响测量机的测量精度及测头的使用寿命。被测零件在测量之前应在室恒温，如果温度相差过大就会影响测量精度。根据零件的大小、材料、结构及精度等特点，适当选择恒温时间，以适应测量仪室温度，减少冷热对零件尺寸的影响。 5.1.6 设备确认性能完好方可作业。 5.2 三坐标测量仪的操作 5.2.1 开机操作： A. 接通系统总电源； B. 接通控制系统电源； C. 首先将空压气管开关打开； D. 待气压正常后，先打开控制柜然后打开计算机电源开关； E. 启动PC-DMIS软件，打开操作盒上的急停按钮； F. 按软件提示进行”回零”。 5.2.2 测量： A. 进入测量系统，依操作顺序及相关测量方法进行测量； B. 选择合适的测量探头，测量标准球直径； C. 建立新的测量项目，放置测量工件； D. 进行工件尺寸测量，记录测量数值； E. 保存测量报告，完成测量工作并确认； F. 退出测量系统； G. 取走工件。 5.2.3 关机步骤： A. 将测头座A角转到90度，B角转到180度； B. 将Z轴运行至安全位置（不易被触碰的位置）； C. 按下操作盒上的急停按钮，关断电源； D. 退出测试软件的操作界面； E. 关闭计算机； F. 关闭电源。 5.3 注意事项 5.3.1 请勿在计算机安装其他应用软件，以免三坐标操作软件不能正常运行。 5.3.2 在开机前必须检查计算机与主机的连接线、电源插头插座是否正确，有无松动，确认正确后，方可开机。 5.3.3 防止计算机被病毒感染。 5.3.4 严禁用脱脂棉清洗导轨，以防止棉绒进入气浮块中。 5.3.5 保养过程中不能给任何导轨加任何性质的油脂。 5.3.6 禁止在工作台导轨面上放置任何物品，不要用手直接接触导轨工作面。
专业及班级：姓名：学号： 实验二：三坐标测量机检测 一、实验目的：通过观察三坐标测量机的检测过程，分析检测的基本原理，掌握三坐标测量机的日常操作过程。 二、实验设备：西安爱德华MQ686三坐标测量仪及其辅助设备。 设备简介：机械整体结构采用刚性结构好、质量轻的全封闭框架移动桥式结构。其结构简单、紧凑、承载能力大、运动性能好。 固定优质花岗岩工作台：具有承载能力强、装卸空间宽阔、便捷的功能。 Y向导轨：采用燕尾式，定位精度高，稳定性能好。 三轴采用优质花岗岩，热膨胀系数小，三轴具有相同的温度特性，因而具有良好的温度稳定性、抗实效变形能力，刚性好、动态几何误差变形小。 三轴均采用自洁式预载荷高精度空气轴承组成的静压气浮式导轨，轴承跨距大，抗角摆能力强，阻力小、无磨损、运动更平稳。 横梁采用精密斜梁设计技术（已获专利），重量轻、重心低、刚性强，动态误差小，确保了机器的稳定。 Z轴采用气缸平衡装置，极大的提高了Z轴的定位精度及稳定性。控制系统采用德国知名的SB专用三坐标数控系统，具有国际先进的上下位机式的双计算机系统，从而极大地提高系统的可靠性和抗干扰能力，降低了维护成本。 三、实验原理： 三坐标测量机：由三个运动导轨，按笛卡尔坐标系组成的具有测量功能的测量仪器，称为三坐标测量机，并且由计算机来分析处理数据（也可由计算机控制，实现全自动测量），是一种复杂程度很高的计量设备。三坐标测量机是一种高效、新颖的精密测量仪器。它广泛应用于机械制造、仪器制造、电子工业、航空工业 等各领域。 分类： 按其精度分为两大类： 计量型：（UMM）1.5 μm+2L/1000 一般放在有恒温条件的计量室内， 用于精密测量分辨率为0.5μm，1或2μm，也有达0.2μm的； 生产型：（CMM）一般放在生产车间，用于生产过程的检测，并可进行末道工序的精加工，分辨率为5μm或10μm，小型生产测量机也有1μm或2μm的。 按结构分为：悬臂式、龙门式、桥式、铣床式 按控制方式分为：手动式、自控式
三坐标测量机的测头
触发式测头是对工件表面进行离散点数据的采集，扫描系统能够连续采集大量表面点的 数据，从而给出关于工件表面形状清晰描述。扫描是在需要描述工件形状或者是测量复杂形状工件时的理想选择。常用测头如下： PH10M可分度机动测座 产品综述： PH10M是功能强大的分度机动测座，能够携带长加长杆和各种测头。具备高度可重复性的动态连接，允许快速的测头或加长杆更换而不需要重新校正。 PH10M特点： - 自动关节固定，可重复测头定位 - 与所有M8螺纹的测头兼容 - 能够携带长达300mm的加长杆 - A 轴105度，B 轴360度，7.5度进位，共720个可重复定位 - 杆固定 PH10MQ/PH10MQH可分度机动测座 产品综述： PH10MQ/PH10MQH，具有紧凑的机构，能够固定在测量机Z轴内部，从而提高了Z向的行程，使得测量空间更大。 PH10MQ/PH10MQH可分度测座，功能强大。能够携带长加长杆和各种高性能测头，SP600M 或者是TP7M。 基于其高重复性和可自动连接，使得在运行过程中自动进行测头和探针的更换，而不需要重新校准(使用ACR1)。
产品特点： - 自动关节固定，可重复测头定位 - 与所有M8螺纹的测头兼容 - 能够携带长达300mm的加长杆 - A 轴105度，B 轴180度，7.5度进位，共720个可重复定位 - 杆固定 PH10T可分度机动测座 PH10T，属于通用的分度式测座。能够实现720个位置的重复定位，从而可完成对于任何工件特征的检测。所有M8螺纹的测头，都能够直接安装在PH10T自身的M8螺纹孔上。PH10T 是PH10系列测座的扩展，采用PHC 10-2控制器，并与其他许多RENSHAW产品兼容。PH10T特点： - 与所有M8螺纹的测头兼容 - 能够携带长达300mm的加长杆 - A 轴105度，B 轴180度，7.5度进位，共720个可重复定位 - 杆固定
三坐标测量机测量原理 sally 2010-2-11 12:11:54 三坐标测量机是测量和获得尺寸数据的最有效的方法之一，因为它可以代替多种表面测量工具及昂贵的组合量规，并把复杂的测量任务所需时间从小时减到分钟。三坐标测量机的功能是快速准确地评价尺寸数据，为操作者提供关于生产过程状况的有用信息，这与所有的手动测量设备有很大的区别。将被测物体置于三坐标测量空间，可获得被测物体上各测点的坐标位置，根据这些点的空间坐标值，经计算求出被测物体的几何尺寸，形状和位置。三坐标测量机的组成：1，主机机械系统（X、Y、Z三轴或其它）；2，测头系统；3，电气控制硬件系统；4，数据处理软件系统（测量软件）；三坐标测量机在现代设计制造流程中的应用逆向工程定义：将实物转变为CAD模型相关的数字化技术，几何模型重建技术和产品制造技术的总称。广义逆向工程：包括几何逆向，工艺逆向，材料逆向，管理逆向等诸多方面的系统工程。正向工程：产品设计-->制造-->检验（三坐标测量机）逆向工程：早期：美工设计-->手工模型（1：1）-->3轴靠模铣床当今：工件（模型）-->3维测量（三坐标测量机）-->设计à制造逆向工程设备：1，测量机：获得产品三维数字化数据（点云/特征）；2，曲面/实体反求软件：对测量数据进行处理，实现曲面重构，甚至实体重构；3，CAD/CAE/CAM软件；4，数控机床；逆向工程中的技术难点：1，获得产品的数字化点云（测量扫描系统）；2，将点云数据构建成曲面及边界，甚至是实体（逆向工程软件）；3，与CAD/CAE/CAM系统的集成；（通用 CAD/CAM/CAE软件）4，为快速准确地完成以上工作，需要经验丰富的专业工程师（人员）；
Easson 質量方針：品質第一，創新技術，一流人才完善服務 三坐标测量机验收标准 依据中华人民共和国国家计量技术规范（JJF1064-2000三坐标测量机校准规范） 一、校准条件 1 长度测量标准器:“经校准的量块” 2环境条件 （1）．设备应安装于避光、避潮、避震及无尘恒温室内； （2）．不受腐蚀性气体、可燃气体、油雾和微粒侵袭。 （3）．外接电源220 V，50Hz，可靠接地，接地电阻小于4欧姆，并标配500W UPS 稳压电源。 （4）．温度要求：温度(20±2)℃，温度梯度1℃/m ，温度变化 1℃/h （5）．湿度要求：湿度30%-65% ， （6）. 供气压力： MPa - Mpa (7)．供气流量：100 L/min – 120 L/min 3 环境条件的测量 实验室环境温度应有记录。校准时需检查至当日的一周温度记录。 测量过程中应测量和记录三坐标测量机的温度变化和温度梯度的情况。测量点应不少于4点，分布在不同方向和不同高度。 二、计量性能要求 1. 长度测量最大允许示值误差（MPEE＝±（3+L/300）： 即MPEE = ± (A+L/K) 式中：A——常数项，m，由坐标测量机制造商提供或由用户根据需要确定； L——被测长度，mm;
K——无量纲常数，由坐标测量机制造商提供或由用户根据需要确定； B——MPEE 的最大值，m，由坐标测量机制造商提供或由用户根据需要确定。 三、长度测量重复精度 依据中华人民共和国国家计量技术规范长度测量的重复度必须尊循：人、机、料、法、环；（即同一工件、同点、同位、同方法及同力度）否则影像测量精度； Easson 質量方針：品質第一，創新技術，一流人才完善服務 轴方向 项目次数实际（mm）测量（mm）误差（m）公差＝ ±（3+L/300） m 1400±2400±3400±重复度（m）≤ 1250±2250±3250±重复度（m）≤
Q/SC xxxxxxx公司标准 Q/S C×××-××××三坐标测量机操作规范 200——发布200——实施———————————————————————————————— 发布
前言 本标准适合工厂各型三坐标测量机 本标准由xxxxxx公司理化计量中心测定组起草并技术归口。本标准起草人： 标准审查： 批准：
三坐标测量机操作规范 1范围 本规范适用于工厂各型号的三坐标标测量机，包括xxx\xxxx三坐标。 2测量的技术保障条件 2.1：熟悉产品零件图、工艺要求和相关的技术文件以及产品的精度验收标准，分析产品结构，了解零件装配关系和技术要求，为测量做好必要的技术准备。 2.2：测量环境的要求： 测量室内环境的温度、湿度、防尘等必须符合相应的规定，保证测量温度在20°±2°、湿度在40%～70%之间。 2.3：测量零件的要求： 零件在测量前必须用汽油清洗干净，无毛刺、外观无明显缺陷、无锈蚀情况。 2.4：测量前按照图纸工艺要求，明确测量的项目，做相应的一些技术准备。 3 测量原理 将被测零件放入它允许的测量空间，精确地测出被测零件表面的点在空间三个坐标位置的数据，将这些点的坐标数值经过计算机数据处理，拟合形成测量元素，如圆、球、圆拄、圆锥、曲面等，经过数学计算的方法得出其形状、位置公差及其他几何量数据。 4测量仪器装置 4.1: xxxxxx型三坐标测量机，精度：U1=2.5+L/350 U3=3.5+L/250 重复性：0.002㎜ 测量范围：1000*1200*2000㎜ xxxx三坐标测量机：精度：U1=3.5+6L/1000 U3=6+6L/1000 重复性：0.004㎜ 测量范围：2650*970*970㎜

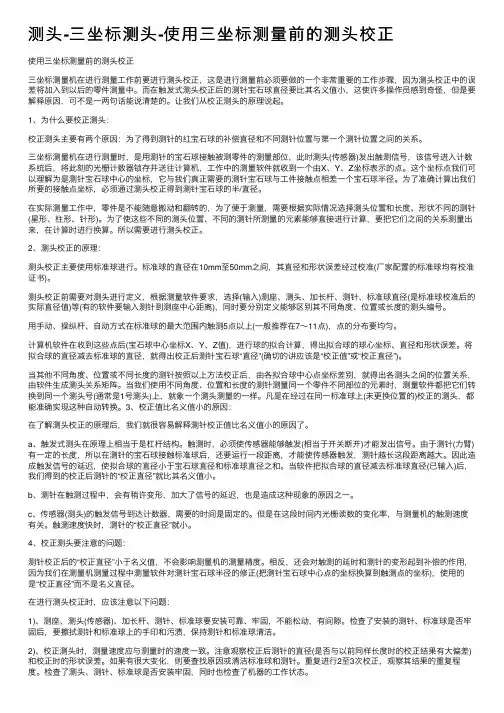

三坐标测量机在进行测量工作前要进行测头校正，这是进行测量前必须要做的一个非常重要的工作步骤，因为测头校正中的误差将加入到以后的零件测量中。而在触发式测头校正后的测针宝石球直径要比其名义值小，这使许多操作员感到奇怪，但是要解释原因，可不是一两句话能说清楚的。让我们从校正测头的原理说起。 1、为什么要校正测头： 校正测头主要有两个原因：为了得到测针的红宝石球的补偿直径和不同测针位置与第一个测针位置之间的关系。 三坐标测量机在进行测量时，是用测针的宝石球接触被测零件的测量部位，此时测头(传感器)发出触测信号，该信号进入计数系统后，将此刻的光栅计数器锁存并送往计算机，工作中的测量软件就收到一个由X、Y、Z坐标表示的点。这个坐标点我们可以理解为是测针宝石球中心的坐标，它与我们真正需要的测针宝石球与工件接触点相差一个宝石球半径。为了准确计算出我们所要的接触点坐标，必须通过测头校正得到测针宝石球的半/直径。 在实际测量工作中，零件是不能随意搬动和翻转的，为了便于测量，需要根据实际情况选择测头位置和长度、形状不同的测针(星形、柱形、针形)。为了使这些不同的测头位置、不同的测针所测量的元素能够直接进行计算，要把它们之间的关系测量出来，在计算时进行换算。所以需要进行测头校正。 2、测头校正的原理： 测头校正主要使用标准球进行。标准球的直径在10mm至50mm之间，其直径和形状误差经过校准(厂家配置的标准球均有校准证书)。 测头校正前需要对测头进行定义，根据测量软件要求，选择(输入)测座、测头、加长杆、测针、标准球直径(是标准球校准后的实际直径值)等(有的软件要输入测针到测座中心距离)，同时要分别定义能够区别其不同角度、位置或长度的测头编号。 用手动、操纵杆、自动方式在标准球的最大范围内触测5点以上(一般推荐在7～11点)，点的分布要均匀。 计算机软件在收到这些点后(宝石球中心坐标X、Y、Z值)，进行球的拟合计算，得出拟合球的球心坐标、直径和形状误差。将拟合球的直径减去标准球的直径，就得出校正后测针宝石球“直径”(确切的讲应该是“校正值”或“校正直径”)。 当其他不同角度、位置或不同长度的测针按照以上方法校正后，由各拟合球中心点坐标差别，就得出各测头之间的位置关系，由软件生成测头关系矩阵。当我们使用不同角度、位置和长度的测针测量同一个零件不同部位的元素时，测量软件都把它们转换到同一个测头号(通常是1号测头)上，就象一个测头测量的一样。凡是在经过在同一标准球上(未更换位置的)校正的测头，都能准确实现这种自动转换。 3、校正值比名义值小的原因： 在了解测头校正的原理后，我们就很容易解释测针校正值比名义值小的原因了。 a、触发式测头在原理上相当于是杠杆结构。触测时，必须使传感器能够触发(相当于开关断开)才能发出信号。由于测针(力臂)有一定的长度，所以在测针的宝石球接触标准球后，还要运行一段距离，才能使传感器触发，测针越长这段距离越大。因此造成触发信号的延迟，使拟合球的直径小于宝石球直径和标准球直
