三坐标测量机校准操作程序【共享精品-doc】三坐标测量机校准操作程序
实验室温度:20.0?;实验室湿度:56.0,R.H.
坐标测量机型号: WMM850 生产厂家:OPTON 出厂编号:70498
校准测量机之前先用无纺布或棉花和无水酒精，擦洗坐标测量机的导轨，校准用的标准球和红宝石测头。
一校正探针
根据坐标测量机示值误差的空间校准位置，共校正测头的9个方向，校正结果的误差均在(1,2)μm内，校正数据正常，测头校正完毕。
二探测误差的测量
1 根据规范要求，标准球的直径在φ10mm,φ30mm内，本次校准配置的标准球为
φ29.9603mm。
2 将测头方向置于0?，0?。
3 手动测量标准球，记下球心的坐标值。
4 建立坐标系，将坐标原点移到标准球球心。
5 自动测量标准球，设置方法见参考手册15,73，要将测量点数设置为25点，层数为4，
测量面覆盖半个圆球。
6 评价标准球的球度，结果为6μm，即坐标测量机的探测误差为6μm.。三示值误差的测量
a Y方向示值误差
1 将步距规摆放于与测量机Y方向大致平行的位置。
2 粗建坐标系，在步距规上金属面采平面找正(Z正)，长边采直线旋转(Y 正)，端面
采一点。
3 DCC模式下精建坐标系，在步距规上金属面采平面找正(Z正)，长边内测采直线旋
转(Y正)，采头个步距块的圆柱体和端面，然后构造圆柱体和端面的相交点，将坐标
系原点移到此相交点。
4 在陶瓷各工作面上自动采点(圆心位置)，Y方向距离分别为100mm，200mm，300mm，
400mm，500mm，600mm，700mm。(X、Z方向距离为0)
5 评价各点的Y方向坐标值。
6 测量机以上程序自动运行二次，各次最后显示的报告中Y方向坐标值为各点的测量
值。各点的测量值减去其实际值即为坐标机Y方向示值误差。
b X方向示值误差
1 将步距规摆放于与测量机X方向大致平行的位置。
2 利用测量机的自动测量功能，运行已编好的程序，根据测量机软件的提示，先手动采
面、线、点(与粗建坐标系采点的位置大致相同)，然后测量机将自动运行，完成测量。
3 和上述2方法一样操作，让程序再自动运行一次，各次最后显示的报告中Y 方向坐
标值为各点的测量值。各点的测量值减去其实际值即为坐标机X方向示值误差。
c Z方向示值误差
1 将测头方向置于90?，-180?。
2 DCC模式下精建坐标系，先在陶瓷上工作面采平面找正(Z正)，再在此工作面上采
一点，将坐标系原点移到此点。
3 在陶瓷各工作面上自动采点，Z方向距离分别为50mm，100mm，150mm，
180mm，
1
200mm。(X、Y方向距离为0)
4 评价各点的Z方向坐标值。
5 测量机以上程序自动运行二次，各次最后显示的报告中Z方向坐标值为各点的测
量值。各点的测量值减去其实际值即为坐标机Z方向示值误差。
d 空间1方向示值误差
1 将步距规摆放于空间1方向的位置。
2 利用测量机的自动测量功能，运行已编好的程序，根据测量机软件的提示，先手动采
面、线、点(与粗建坐标系采点的位置大致相同)，然后测量机将自动运行，完成测量。
3 和上述2方法一样操作，让程序再自动运行一次，各次最后显示的报告中Y 方向坐
标值为各点的测量值。各点的测量值减去其实际值即为坐标机空间1方向示值误差。
e 空间2方向示值误差
1 将步距规摆放于空间2方向的位置。
2 利用测量机的自动测量功能，运行已编好的程序，根据测量机软件的提示，先手动采
面、线、点(与粗建坐标系采点的位置大致相同)，然后测量机将自动运行，完成测量。
3 和上述2方法一样操作，让程序再自动运行一次，各次最后显示的报告中Y 方向坐
标值为各点的测量值。各点的测量值减去其实际值即为坐标机空间1方向示值误差。
校准完毕之后，将测头移至合适位置，推出测量软件，关闭仪器电源。
2
3
三坐标测量机操作规程 一、启动前的准备 1.确保实验室温度在20±2℃，湿度在25%--75%RH； 2.确保电路、气路连接正常，机器导轨无障碍物； 3.用酒精擦拭导轨，由内向外依次擦拭（严禁用酒精擦洗光栅）； 4.检查电压、地线等是否正常，对前置过滤器、冷干机等进行放水 检查，查看三坐标测量机上的三联过滤器是否干净； 5.打开UPS，再依次打开气源开关（总气阀开关—冷干机开关—三坐 标气源开关），保证气压在0.4MPa—0.6MPa（一般为0.48MPa），调节气压时，将压力表下的黑色旋钮拉下，左右旋转即可调节气压，调好气压后，将黑色旋钮按回原位。 二、测量机系统启动 1.启动计算机，打开测头控制器开关（黑色）； 2.打开控制柜电源开关，系统进入自检状态（操纵盒指示全亮），若
系统稳定，则控制柜里的数字为“7”不变，若系统不稳定，则控制柜里的数字在乱变，那就需要重新启动一次系统（重新关开控制柜电源开关即可，时间间隔需20秒以上）； 3.自检完后，点击PC-DMIS软件图标，启动软件系统； 4.冷启动时，软件窗口会提示进行及其回零操作。此时将操纵盒的 “加电”键(SERYO PWR ON)按下，再按下“自动”键（AUTO），再在软件窗口中点击确定，机器将自动回到零位； 5.待机器回到零位后（零位是系统默认的坐标原点），PC-DMIS进入 正常工作界面。 三、测量机系统关闭 1.关闭系统时，先将测头移到安全高度； 2.退出PC-DMIS系统，关闭控制柜电源和测座控制器电源； 3.反顺序关闭气源开关（三坐标气源开关—冷干机开关—总气阀开 关），并对过滤器进行放水处理； 4.关闭计算机、UPS等电源。 四、软件界面 在软件窗口中点击“文件—打开/新建”（快捷键：打开CTRL+O,新建：CTRL+N），“新建”文件时需要在“新建零件程序”窗口中的“零件名”处输入名称（名称不能用中文）其余项不管；“打开”文件则只要找到所需文件的路径并双击，PC-DMIS进入正常工作界面。 视图窗口：点击“视图——图形显示窗口/编辑窗口/报告窗口”，按快捷键CTRL+TAB可用来切换“图形显示窗口”和“报告窗口”。“编
生效日期：2011-11-1 版本：A/0 三坐标操作规程 1.0 目的： 本指导书指导操作人员正确使用三坐标测量机测量模具。 2.0 适用范围： 适用于MQ8106三坐标测量机的测量，主要用于测量模具中常规量具不易测量的项 目。 3.0 环境要求： 3.1三坐标温度要求为20-22° 3.2三坐标湿度要求为40%-70% 4.0 所用设备： 4.1 三坐标测量机(西安爱德华制造,型号:MQ8106) 测量范围： X轴800mm Y轴1000mm Z轴600mm 测量示值误差: E≤（2.8+L/250）μm 探测误差： R≤2.4μm 其中L为被测长度（mm）。 5.0 检测标准： 5.1 参照产品图纸和技术要求 6.0 操作规程及注意事项： 操作人员必须经过技术培训，熟悉设备的性能，结构及保养等专业知识后才能独立操作，非本岗位人员严禁开动设备。 6.1 对设备进行点检确认。 6.1.1 三坐标测量机对环境要求比较严格，应按要求严格控制温度及湿度。 6.1.2 三坐标测量机使用气浮轴承，理论上是永不磨损结构，但是如果气源不干 净，有油．水或杂质，就会造成气浮轴承阻塞，严重时会造成气浮轴承和气浮导轨划伤，后果严重。所以每天要检查机床气源，放水放油。
6.1.3 三坐标测量机的导轨加工精度很高，与空气轴承的间隙很小，如果导轨上面有灰尘或其它杂质，就容易造成气浮轴承和导轨划伤。所以每次开机前应清洁机器的导轨，金属导轨用航空汽油擦拭（120或180号汽油），花岗岩导轨用无水乙醇擦拭。 6.1.4 切记在保养过程中不能给任何导轨上任何性质的油脂。 6.2.5 在长时间没有使用三坐标测量机时，在开机前应做好准备工作：控制室内的温度和湿度(24小时以上)，然后检查气源、电源是否正常。 6.2. 校准测头： 在标准球赤道周围均匀采8点，顶点采1点，保证测力均匀，沿着适量方向触测，计算出测针半径后，退回到测量界面，选择校准后测头，测量标准球直径，合格则使用，不合格则不能使用，应重新校准，更换测头座角度、测针要进行校准。 6.3造型检查 6.3.1. 被测零件在放到工作台上检测之前，应先清洗去毛刺，防止在加工完成后零件表面残留的冷却液及加工残留物影响测量机的测量精度及测尖使用寿命。 6.3.2. 确保受检模具与图纸、外观样件的造型一致，（如气门孔方位、定位孔、装饰孔方位等）。 6.4 模具放置:将模具被检测面朝上放置在工作台上，基准边靠近操作者一侧。 6.5 被测零件在测量之前应在室内恒温，如果温度相差过大就会影响测量精度。6.6 大型及重型零件在放置到工作台上的过程中应轻放，以避免造成剧烈碰撞，致使工作台或零件损伤。必要时可以在工作台上放置一块厚橡胶以防止碰撞。 6.7 小型及轻型零件放到工作台后，应紧固后再进行测量，否则会影响测量精度。 6.8在工作过程中，测座在转动时(特别是带有加长杆的情况下)一定要远离零件，以避免碰撞。 6.9 在工作过程中如果发生异常响声或突然应急，切勿自行拆卸及维修，应及时通知设备员。 6.10 操作结束后 6.10.1将Z轴移动到下方，但应避免测尖撞到工作台；或将测头偏转90°后，将设备三轴归零。 6.10.2 工作完成后要清洁工作台面。 6.10.3检查导轨，如有水印请及时检查过滤器。如有划伤或碰伤及时与设备员联系，
三坐标测量系统的校准与检定的区别 ISO10012—1《计量检测设备的质量保证要求》标准将“校准”定义为：“在规定条件下，为确定计量仪器或测量系统的示值或实物量具或标准物质所代表的值与相对应的被测量的已知值之间关系的一组操作。” 注： 1校准结果可用以评定计量仪器、测量系统或实物量具的示值误差，或给任何标尺上的标记赋值； 2校准也可用以确定其他计量特性； 3可将校准结果记录在有时称为校准证书或校准报告的文件上； 4有时校准结果表示为修正值、校准因子或校准曲线。 ISO／IEC指南25—1990《校准和检验试验室技术能力的通用要求》将“检定”定义为：“通过校验提供证据来确认符合规定的要求(ISO8402／DADI—3.37，根据本指南的目的增加了注解)。” 注：1为了与计量仪器的管理相衔接，检定的目的是校验计量仪器的示值与相对应的已知量值之间的偏差，使其始终小于有关计量仪器管理的标准、规程或规范中所规定的最大允许误差。 2根据检定的结果对计量仪器作出继续使用、进行调查、修理、降级使用或声明报废的决定。任何情况下，当检定完成时，应在计量仪器的专门记录上记载检定的情况。 国际计量组织对检定给出的定义是：“查明和确认计量器具是否符合法定要求的程序，它包括检查、加标记和(或)出具检定证书。” 根据以上定义，可以看出校准和检定有本质区别。两者不能混淆，更不能等同。 现就两者之间的主要区别做如下讨论。 一、目的不同 校准的目的是对照计量标准，评定测量装置的示值误差，确保量值准确，属于自下而上量值溯源的一组操作。这种示值误差的评定应根据组织的校准规程作出相应规定，按校准周期进行，并做好校准记录及校准标识。校准除评定测量装置的示值误差和确定有关计量特性外，校准结果也可以表示为修正值或校准因子，具体指导测量过程的操作。例如，某机械加工组织使用的卡尺，通过校准发现与计量标准相比较已大出0.2mm，可将此数据作为修正值，在校准标识和记录中标明巳校准的值与标准器相比较大出的0.2mm的数值。在使用这一计量器具(卡尺)进行实物测量过程中，减去大出0.2mm的修正值，则为实物测量的实测值。只要能达到量值溯源目的，明确了解计量器具的示值误差，即达到了校准的目的。 检定的目的则是对测量装置进行强制性全面评定。这种全面评定属于量值统一的范畴，是自上而下的量值传递过程。检定应评定计量器具是否符合规定要求。这种规定要求就是测量装置检定规程规定的误差范围。通过检定，评定测量装置的误差范围是否在规定的误差范围之内。 二、对象不同 校准的对象是属于强制性检定之外的测量装置。我国非强制性检定的测量装置，主要指在生产和服务提供过程中大量使用的计量器具，包括进货检验、过程检验和最终产品检验所使用的计量器具等。 检定的对象是我国计量法明确规定的强制检定的测量装置。《中华人民共和国计量法》第九条明确规定：“县级以上人民政府计量行政部门对社会公用计量标准器具，部门和企业、事

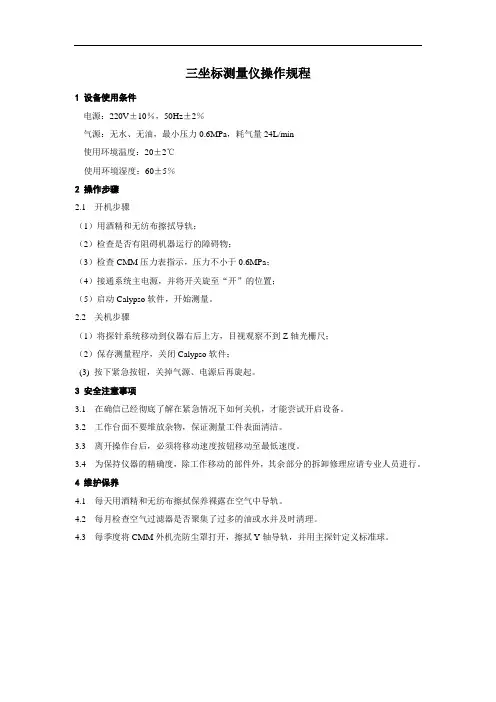

三坐标测量仪操作规 1 围 本操作规规定了三坐标测量的准备、测量机的操作步骤、注意事项及维护保养的要求。 本操作规适用于公司三坐标测量机的操作。 2 规性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改）适用于本文件。 GB/T 16857.1:2002 产品几何量技术规(GPS) 词汇 3 术语和定义 3.1 三坐标测量机 通过运转探测系统测量工件表面空间坐标的测量系统。 （源自GB/T 16857.1:2002，2.1） 3.2 EHS EHS是环境 Environment、健康Health、安全Safety的缩写。 4 职责 4.1 三坐标技术员 负责测量程序的编辑,操作员的测量培训, 仪器的使用与维护保养，备品备件的申请、选型。 4.2 操作员 负责测量程序的编辑,仪器的使用与维护保养,备品备件工装的申请、选型。 4.3 计量员 负责仪器的周期校准工作。 5 过程描述 5.1 测量前准备 5.1.1 开机前应用蘸有无水乙醇的无尘布擦拭机器导轨，导轨擦拭禁用任何性质的油脂。 本标准文件为上海万泽精密铸造有限公司所有，内部使用，拥有著作权及法律规定的任何权益。未经授权，任何个人或组织均不得以任何方式发行、披露或使用，否则其行为将受到法律许可范围内的起诉。 1 / 1
5.1.2 开机前检查是否有阻碍机器运行的障碍物。 5.1.3 零件检测时应满足下列环境要求： 1) 室温度：20℃±2℃； 2) 相对湿度：35﹪～75﹪； 3) 气压要求：大于0.45Mpa，小于0.75Mpa。 5.1.4 检查空压气管是否接好，气管是否漏气。气压低于规定值时，不准操作，否则会严重损坏机器。 5.1.5 被测零件在检测之前，应先清洗去毛刺，防止在加工完成后零件表面残留的冷却液及加工残留物影响测量机的测量精度及测头的使用寿命。被测零件在测量之前应在室恒温，如果温度相差过大就会影响测量精度。根据零件的大小、材料、结构及精度等特点，适当选择恒温时间，以适应测量仪室温度，减少冷热对零件尺寸的影响。 5.1.6 设备确认性能完好方可作业。 5.2 三坐标测量仪的操作 5.2.1 开机操作： A. 接通系统总电源； B. 接通控制系统电源； C. 首先将空压气管开关打开； D. 待气压正常后，先打开控制柜然后打开计算机电源开关； E. 启动PC-DMIS软件，打开操作盒上的急停按钮； F. 按软件提示进行”回零”。 5.2.2 测量： A. 进入测量系统，依操作顺序及相关测量方法进行测量； B. 选择合适的测量探头，测量标准球直径； C. 建立新的测量项目，放置测量工件； D. 进行工件尺寸测量，记录测量数值； E. 保存测量报告，完成测量工作并确认； F. 退出测量系统； G. 取走工件。 5.2.3 关机步骤： A. 将测头座A角转到90度，B角转到180度； B. 将Z轴运行至安全位置（不易被触碰的位置）； C. 按下操作盒上的急停按钮，关断电源； D. 退出测试软件的操作界面； E. 关闭计算机； F. 关闭电源。 5.3 注意事项 5.3.1 请勿在计算机安装其他应用软件，以免三坐标操作软件不能正常运行。 5.3.2 在开机前必须检查计算机与主机的连接线、电源插头插座是否正确，有无松动，确认正确后，方可开机。 5.3.3 防止计算机被病毒感染。 5.3.4 严禁用脱脂棉清洗导轨，以防止棉绒进入气浮块中。 5.3.5 保养过程中不能给任何导轨加任何性质的油脂。 5.3.6 禁止在工作台导轨面上放置任何物品，不要用手直接接触导轨工作面。
三坐标测量仪操作规范 1范围 本操作规范规定了三坐标测量的准备、测量机的操作步骤、注意事项及维护保养的要求。本操作规范适用于公司三坐标测量机的操作。 2规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改）适用于本文件。 GB/T 16857.1:2002 产品几何量技术规范（GPS）词汇 3术语和定义 3.1三坐标测量机 通过运转探测系统测量工件表面空间坐标的测量系统。 （源自GB/T 16857.1:2002 ，2.1） 3.2EHS EHS是环境Environment、健康Health、安全Safety的缩写。 4职责 4.1三坐标技术员 负责测量程序的编辑，操作员的测量培训，仪器的使用与维护保养，备品备件的申请、选型。 4.2操作员 负责测量程序的编辑，仪器的使用与维护保养，备品备件工装的申请、选型。 4.3计量员 负责仪器的周期校准工作。 5过程描述 5.1 测量前准备 本标准文件为上海万泽精密铸造有限公司所有，内部使用，拥有著作权及法律规定的任何权益。未经授权, 任何个人或组织
均不得以任何方式发行、披露或使用，否则其行为将受到法律许可范围内的起诉。 5.1.1开机前应用蘸有无水乙醇的无尘布擦拭机器导轨，导轨擦拭禁用任何性质的油脂。 5.1.2开机前检查是否有阻碍机器运行的障碍物。 5.1.3零件检测时应满足下列环境要求： 1）室内温度：20C± 2C; 2）相对湿度：35 %?75 %; 3）气压要求：大于0.45Mpa,小于0.75Mpa。 5.1.4检查空压气管是否接好，气管是否漏气。气压低于规定值时，不准操作，否则会严重损坏机器。 5.1.5被测零件在检测之前，应先清洗去毛刺，防止在加工完成后零件表面残留的冷却液及加工残留物影响测量机的测量精度及测头的使用寿命。被测零件在测量之前应在室内恒温，如果温度相差过大就会影响测量精度。根据零件的大小、材料、结构及精度等特点，适当选择恒温时间，以适应测量仪室内温度，减少冷热对零件尺寸的影响。 5.1.6设备确认性能完好方可作业。 5.2三坐标测量仪的操作 5.2.1开机操作： A.接通系统总电源； B.接通控制系统电源； C.首先将空压气管开关打开； D.待气压正常后，先打开控制柜然后打开计算机电源开关； E.启动PC-DMIS软件，打开操作盒上的急停按钮； F.按软件提示进行”回零”。 5.2.2测量： A.进入测量系统，依操作顺序及相关测量方法进行测量； B.选择合适的测量探头，测量标准球直径； C.建立新的测量项目，放置测量工件； D.进行工件尺寸测量，记录测量数值； E.保存测量报告，完成测量工作并确认； F.退出测量系统； G.取走工件。 5.2.3关机步骤： A.将测头座A角转到90度，B角转到180度； B.将Z轴运行至安全位置（不易被触碰的位置）； C.按下操作盒上的急停按钮，关断电源； D.退出测试软件的操作界面； E.关闭计算机； F.关闭电源。 5.3 注意事项 5.3.1请勿在计算机内安装其他应用软件，以免三坐标操作软件不能正常运行。 5.3.2在开机前必须检查计算机与主机的连接线、电源插头插座是否正确，有无松动，确认正确后，方可开机。 5.3.3防止计算机被病毒感染。 5.3.4严禁用脱脂棉清洗导轨，以防止棉绒进入气浮块中。 5.3.5保养过程中不能给任何导轨加任何性质的油脂。 536禁止在工作台导轨面上放置任何物品，不要用手直接接触导轨工作面。 537为保持室内湿度，不要用湿拖把拖地。
专业及班级：姓名：学号： 实验二：三坐标测量机检测 一、实验目的：通过观察三坐标测量机的检测过程，分析检测的基本原理，掌握三坐标测量机的日常操作过程。 二、实验设备：西安爱德华MQ686三坐标测量仪及其辅助设备。 设备简介：机械整体结构采用刚性结构好、质量轻的全封闭框架移动桥式结构。其结构简单、紧凑、承载能力大、运动性能好。 固定优质花岗岩工作台：具有承载能力强、装卸空间宽阔、便捷的功能。 Y向导轨：采用燕尾式，定位精度高，稳定性能好。 三轴采用优质花岗岩，热膨胀系数小，三轴具有相同的温度特性，因而具有良好的温度稳定性、抗实效变形能力，刚性好、动态几何误差变形小。 三轴均采用自洁式预载荷高精度空气轴承组成的静压气浮式导轨，轴承跨距大，抗角摆能力强，阻力小、无磨损、运动更平稳。 横梁采用精密斜梁设计技术（已获专利），重量轻、重心低、刚性强，动态误差小，确保了机器的稳定。 Z轴采用气缸平衡装置，极大的提高了Z轴的定位精度及稳定性。控制系统采用德国知名的SB专用三坐标数控系统，具有国际先进的上下位机式的双计算机系统，从而极大地提高系统的可靠性和抗干扰能力，降低了维护成本。 三、实验原理： 三坐标测量机：由三个运动导轨，按笛卡尔坐标系组成的具有测量功能的测量仪器，称为三坐标测量机，并且由计算机来分析处理数据（也可由计算机控制，实现全自动测量），是一种复杂程度很高的计量设备。三坐标测量机是一种高效、新颖的精密测量仪器。它广泛应用于机械制造、仪器制造、电子工业、航空工业 等各领域。 分类： 按其精度分为两大类： 计量型：（UMM）1.5 μm+2L/1000 一般放在有恒温条件的计量室内， 用于精密测量分辨率为0.5μm，1或2μm，也有达0.2μm的； 生产型：（CMM）一般放在生产车间，用于生产过程的检测，并可进行末道工序的精加工，分辨率为5μm或10μm，小型生产测量机也有1μm或2μm的。 按结构分为：悬臂式、龙门式、桥式、铣床式 按控制方式分为：手动式、自控式
三坐标测量机测量原理 三坐标测量机测量原理三坐标测量机是测量和获得尺寸数据的最有效的方法之一，因为它可以代替多种表面测量工具及昂贵的组合量规，并把复杂的测量任务所需时间从小时减到分钟。三坐标测量机的功能是快速准确地评价尺寸数据，为操作者提供关于生产过程状况的有用信息，这与所有的手动测量设备有很大的区别。将被测物体置于三坐标测量空间，可获得被测物体上各测点的坐标位置，根据这些点的空间坐标值，经计算求出被测物体的几何尺寸，形状和位置。 三坐标测量机的组成： 1，主机机械系统(X、Y、Z三轴或其它); 2，测头系统; 3，电气控制硬件系统; 4，数据处理软件系统(测量软件); 三坐标测量机在现代设计制造流程中的应用逆向工程定义：将实物转变为C AD模型相关的数字化技术，几何模型重建技术和产品制造技术的总称。广义逆向工程：包括几何逆向，工艺逆向，材料逆向，管理逆向等诸多方面的系统工程。 正向工程：产品设计-->制造-->检验(三坐标测量机) 逆向工程：早期：美工设计-->手工模型(1：1)-->3 轴靠模铣床当今：工件(模型)-->3维测量(三坐标测量机)-->设计à制造逆向工程设备： 1，测量机：获得产品三维数字化数据(点云/特征); 2，曲面/实体反求软件：对测量数据进行处理，实现曲面重构，甚至实体重构; 3， CAD/CAE/CAM软件; 4，数控机床;逆向工程中的技术难点： 1，获得产品的数字化点云(测量扫描系统);
2，将点云数据构建成曲面及边界，甚至是实体(逆向工程软件); 3，与CAD/CAE/CAM系统的集成;(通用CAD/CAM/CAE软件) 4，为快速准确地完成以上工作，需要经验丰富的专业工程师(人员); 三坐标测量机测量原理三坐标测量机是测量和获得尺寸数据的最有效的方法之一，因为它可以代替多种表面测量工具及昂贵的组合量规，并把复杂的测量任务所需时间从小时减到分钟。 三坐标测量机的功能是快速准确地评价尺寸数据，为操作者提供关于生产过程状况的有用信息，这与所有的手动测量设备有很大的区别。将被测物体置于三坐标测量空间，可获得被测物体上各测点的坐标位置，根据这些点的空间坐标值，经计算求出被测物体的几何尺寸，形状和位置。 三坐标测量机的组成：1，主机机械系统(X、Y、Z三轴或其它); 2，测头系统; 3，电气控制硬件系统; 4，数据处理软件系统(测量软件);三坐标测量机在现代设计制造流程中的应 用逆向工程定义：将实物转变为CAD模型相关的数字化技术，几何模型重建技术和产品制造技术的总称。 广义逆向工程：包括几何逆向，工艺逆向，材料逆向，管理逆向等诸多方面的系统工程。 正向工程：产品设计-->制造-->检验(三坐标测量机) 逆向工程：早期：美工设计-->手工模型(1：1)-->3 轴靠模铣床当今：工件(模型)-->3维测量(三坐标测量机)--> 设计à制造逆向工程设备： 1，测量机：获得产品三维数字化数据(点云/特征); 2，曲面/实体反求软件：对测量数据进行处理，实现曲面重构，甚至实体重构; 3， CAD/CAE/CAM软件; 4，数控机床;
Easson 質量方針：品質第一，創新技術，一流人才完善服務 三坐标测量机验收标准 依据中华人民共和国国家计量技术规范（JJF1064-2000三坐标测量机校准规范） 一、校准条件 1 长度测量标准器:“经校准的量块” 2环境条件 （1）．设备应安装于避光、避潮、避震及无尘恒温室内； （2）．不受腐蚀性气体、可燃气体、油雾和微粒侵袭。 （3）．外接电源220 V，50Hz，可靠接地，接地电阻小于4欧姆，并标配500W UPS 稳压电源。 （4）．温度要求：温度(20±2)℃，温度梯度1℃/m ，温度变化 1℃/h （5）．湿度要求：湿度30%-65% ， （6）. 供气压力： MPa - Mpa (7)．供气流量：100 L/min – 120 L/min 3 环境条件的测量 实验室环境温度应有记录。校准时需检查至当日的一周温度记录。 测量过程中应测量和记录三坐标测量机的温度变化和温度梯度的情况。测量点应不少于4点，分布在不同方向和不同高度。 二、计量性能要求 1. 长度测量最大允许示值误差（MPEE＝±（3+L/300）： 即MPEE = ± (A+L/K) 式中：A——常数项，m，由坐标测量机制造商提供或由用户根据需要确定； L——被测长度，mm;
K——无量纲常数，由坐标测量机制造商提供或由用户根据需要确定； B——MPEE 的最大值，m，由坐标测量机制造商提供或由用户根据需要确定。 三、长度测量重复精度 依据中华人民共和国国家计量技术规范长度测量的重复度必须尊循：人、机、料、法、环；（即同一工件、同点、同位、同方法及同力度）否则影像测量精度； Easson 質量方針：品質第一，創新技術，一流人才完善服務 轴方向 项目次数实际（mm）测量（mm）误差（m）公差＝ ±（3+L/300） m 1400±2400±3400±重复度（m）≤ 1250±2250±3250±重复度（m）≤
The prerequisite for vigorously developing our productivity is that we must be responsible for the safety of our company and our own lives. （安全管理） 单位：___________________ 姓名：___________________ 日期：___________________ 三坐标测量机安全操作规程(新 版)
三坐标测量机安全操作规程(新版)导语：建立和健全我们的现代企业制度，是指引我们生产劳动的方向。而大力发展我们生产力的前提，是我们必须对我们企业和我们自己的生命安全负责。可用于实体印刷或电子存档（使用前请详细阅读条款）。 1、零件检测时应满足下列环境要求： 室内温度：20℃±2℃ 室温变化：0.5℃/h，2℃/d 水平0.5℃/m，垂直0.5℃/m 空气相对湿度：55﹪-65﹪ 2、因Mistral测量机使用气浮轴承，而压缩空气的质量会造成气浮轴承和气浮导轨的划伤，每天要检查机床气压，定期清洗油水分离器。 3、开机前应用无水乙醇擦拭机器导轨，不能给导轨上擦拭任何性质的油脂。 4、开机前应检查气源，电源是否正常，检查接地，接地电阻应小于4欧姆。 5、被测零件在检测之前，应先清洗去毛刺，防止在加工完成后零件表面残留的冷却液及加工残留物影响测量机的测量精度及测尖的使
用寿命。 6、被测零件在测量之前应在室内恒温，如果温度相差过大就会影响测量精度。根据零件的大小、材料、结构及精度等特点，恒温时间一般在8-24小时。 7、大型及重型零件在放置到工作台上过程中应轻放，以避免剧烈碰撞造成工作台或零件受损。必要时可以在工作台上放置一块厚橡胶垫以防止碰撞。 8、小型及轻型零件放在工作台上，应固定后再进行测量，否则会影响测量精度。 9、在工作过程中，如要旋转测座，在转动时（特别是带有加长杆的情况下）一定要远离工件，并保证有足够的空间，以避免发生碰撞。 10、在工作过程中如有异常情况，应立即停机断电，并及时与厂家联系。 11、工作完成后，要清洗工作面。， 12、工作结束后，关闭电源，关闭机器总气源。 XX设计有限公司 Your Name Design Co., Ltd.
编号：SM-ZD-65004 三坐标测量机安全操作规 程 Through the process agreement to achieve a unified action policy for different people, so as to coordinate action, reduce blindness, and make the work orderly. 编制：____________________ 审核：____________________ 批准：____________________ 本文档下载后可任意修改
三坐标测量机安全操作规程 简介：该规程资料适用于公司或组织通过合理化地制定计划，达成上下级或不同的人员之间形成统一的行动方针，明确执行目标，工作内容，执行方式，执行进度，从而使整体计划目标统一，行动协调，过程有条不紊。文档可直接下载或修改，使用时请详细阅读内容。 1、零件检测时应满足下列环境要求： 室内温度：20℃±2℃ 室温变化：0.5℃/ h，2℃/ d 水平0.5℃/ m，垂直0.5℃/ m 空气相对湿度：55﹪-65﹪ 2、因Mistral测量机使用气浮轴承，而压缩空气的质量会造成气浮轴承和气浮导轨的划伤，每天要检查机床气压，定期清洗油水分离器。 3、开机前应用无水乙醇擦拭机器导轨，不能给导轨上擦拭任何性质的油脂。 4、开机前应检查气源，电源是否正常，检查接地，接地电阻应小于4欧姆。 5、被测零件在检测之前，应先清洗去毛刺，防止在加工完成后零件表面残留的冷却液及加工残留物影响测量机的
测量精度及测尖的使用寿命。 6、被测零件在测量之前应在室内恒温，如果温度相差过大就会影响测量精度。根据零件的大小、材料、结构及精度等特点，恒温时间一般在8-24小时。 7、大型及重型零件在放置到工作台上过程中应轻放，以避免剧烈碰撞造成工作台或零件受损。必要时可以在工作台上放置一块厚橡胶垫以防止碰撞。 8、小型及轻型零件放在工作台上，应固定后再进行测量，否则会影响测量精度。 9、在工作过程中，如要旋转测座，在转动时（特别是带有加长杆的情况下）一定要远离工件，并保证有足够的空间，以避免发生碰撞。 10、在工作过程中如有异常情况，应立即停机断电，并及时与厂家联系。 11、工作完成后，要清洗工作面。， 12、工作结束后，关闭电源，关闭机器总气源。 这里填写您的企业名字 Name of an enterprise
1 目的 三坐标测量机是一种高精度的测量仪器，优良的使用环境，及时的维护和保养，能延长机器的使用寿命，并可保障精度，降低故障率，提高客户的使用效率。 2适用范围 适用于我公司质量部三坐标测量实验员。 3职责 3.1技术开发部： 3.1.1负责组织技术部人员及质量部人员进行培训。 3.1.2负责编制与提供三坐标测量机的操作规程、维护保养规定、检测产品的检测数 据、检测方法、等实验室应有的文件。 3.2质量部： 3.2.1体系管理员负责监督检查实验人员是否按操作规程、检测方法等标准化操作。 3.2.2负责使用三坐标测量机对模具、检具、产品等进行检测，并出具检测报告。 4程序 4.1、开机前的准备 4.1.1、三坐标测量机对环境要求比较严格，控制机房环境温度和温度（24小时以上） 温度范围：18-22℃温度变化：1℃/h 湿度范围：55%-65% 温度梯度：1℃/m 检测工件按规定时间提前放入测量机房进行恒温，三坐标测量机与检测工件的温差不超过0.3℃。 4.1.2、三坐标测量机使用空气轴承，开机前检查机床气源压力，放出过滤器中的油和水， 定期清洗过滤器及油水分离器。还应注意检查空气压缩机、储气罐和冷冻式空气干燥机。进入测量机的压缩空气要求： 空气压力：0.5-0.7Mpa 过滤精度：0.3μm 空气流量：0.3-0.46 m3/min 4.1.3、三坐标测量机的导轨加工精度很高，与空气轴承的间隙很小，开机前清洁测量机 的导轨和工作台表面，花岗岩导轨和工作台表面用无水乙醇擦拭。切记在保养过程中不能给任何导轨上任何性质的油脂。 4.1.4、开机前检查电源，在我国电源电压及频率的稳定性有待提高，所以雷顿三坐标必 须配置不间断稳压电源。设备必须有可靠的接地装置，接地电阻小于4Ω，当大于4Ω时，应补增接地装置长度。定期检查接地电阻，并注意日常维护。 4.1.5、在南方湿润的环境中还应该定期把电控柜打开，使电路板也得到充分的干燥，避 免电控系统由于受潮突然加电后损坏。经常检查光栅尺表面是否有水滴（尤其是开关
三坐标测量机的组成 三坐标测量机可分为主机、测头、电气系统三大部分 主机结构分为： 1、框架，是指测量机的主体机械结构架子。它是工作台、立柱、桥框、壳体等机械结构的集合体； 2、标尺系统，是测量机的重要组成部分，是决定仪器精度的一个重要环节。三坐标测量机所用的标尺有线纹尺、精密丝杆、感应同步器、光栅尺、磁尺及光波波长等。该系统还应包括数显电气装臵。 3、导轨，是测量机实现三维运动的重要部件。测量机多采用滑动导轨、滚动轴承导轨和气浮导轨，而以气浮静压导轨为主要形式。气浮导轨由导轨体和气垫组成，有的导轨体和工作台合二为一。气浮导轨还应包括气源、稳压器、过滤器、气管、分流器等一套气体装臵。 4、驱动装臵，是测量机的重要运动机构，可实现机动和程序控制伺服运动的功能。在测量机上一般采用的驱动装臵有丝杆丝母、滚动轮、钢丝、齿形带、齿轮齿条、光轴滚动轮等传动，并配以伺服马达驱动。直线马达驱动正在增多。 5、平衡部件，主要用于Z 轴框架结构中。它的功能是平衡Z 轴的重量，以使Z 轴上下运动时无偏得干扰，使检测时Z 向测力稳定。如更换Z 轴上所装的测头时，应重新调节平衡力的
大小，以达到新的平衡。Z 轴平衡装臵有重锤、发条或弹簧、气缸活塞杆等类型。 6、转台与附件，转台是测量机的重要元件，它使测量机增加一个转动运动的自由度，便于某些种类零件的测量。转台包括分度台、单轴回转台、万能转台（二轴或三轴）和数控转台等。用于坐标测量机的附件很多，视需要而定。一般指基准平尺、角尺、步距规、标准球体（或立方体）、测微仪及用于自检的精度检测样板等。 三维测头即是三维测量的传感器，它可在三个方向上感受瞄准信号和微小位移，以实现瞄准与测微两种功能。测量的测头主要有硬测头、电气测头、光学测头等，此外还有测头回转体等附件。测头有接触式和非接触式之分。按输出的信号分，有用于发信号的触发式测头和用于扫描的瞄准式测头、测微式测头。 电气系统分为： 1、电气控制系统是测量机的电气控制部分。它具有单轴与多轴联动控制、外围设备控制、通信控制和保护与逻辑控制等。 2、计算机硬件部分，三坐标测量机可以采用各种计算机，一般有PC 机和工作站等。 3、测量机软件，包括控制软件与数据处理软件。这些软件可进行坐标交换与测头校正，生成探测模式与测量路径，可用于基本几何元素及其相互关系的测量，形状与位臵误差测量，齿
三坐标测量机基础 培训教程 无锡职业技术学院 2008 年6 月
前言 机械设计、制造及检测是机械工程领域的三大技术支柱及研究内容。随着计算机辅助技术的发展，计算机辅助设计、制造及检测的应用日益普及，尤其是计算机辅助设计和制造技术，在目前的机械类课程教学中起到越来越重要的作用。 随着我国机械工业的迅速发展和市场竞争的日益激烈，计算机辅助检测技术作为提高产品质量的重要手段以及逆向工程技术的发展，也日渐形成为一门独立的学科获得了迅速的发展。在工业应用上，各种计算机辅助检测工艺及系统推陈出新。除传统的三坐标测量机外，近几年发展起来许多新的检测工艺如激光扫描测量、影像测量、照相测量等等。检测设备除传统的台式机外，还涌现了关节臂式、手持式等测量设备。而目前高校机械工程教学中对检测领域的教学还仅限于传统的工具阶段，虽有“互换性及技术测量基础”，“几何量精度设计与检测”，“形状与位置公差”等与检测相关的课程，但这些课程的教学还局限于传统的游标卡尺、千分尺、水平仪等简单检测工具的教学。对基于计算机辅助检测技术的新一代高精度、高柔性、数字化的检测原理及工业应用领域几乎没有涉及。显然这是今后机械和仪器仪表类课程教学和改革中必须加强的内容，以提高学生的实际动手能力和适应社会需要的能力。 本校本教程过小容负责编辑整理，在编写过程中得到了三坐标测量机生产厂家其他有关高等院校和职业技术学院的大力支持与帮助，同时还参阅了几十种相关的书籍及其他文章资料，谨在此予以致谢。由于编者的水平所限，书中难免存在着缺点或疏漏，恳请批评指正。
目录 第一章计算机辅助检测技术概论 1.1 计算机辅助检测的基本概念 1.2 计算机辅助检测技术与系统 1.3 三坐标测量机 1.4 计算机辅助检测技术的应用 1.5 计算机辅助检测技术的发展趋势 1.6 标准球定义与检验 1.7 几何元素构造 第二章三坐标测量软件MWorks-DMIS简介 2.1 MWorks-DMIS 软件的主要功能特性 2.2 MWorks-DMIS 软件的安装与启动 2.3 MWorks-DMIS 软件的用户界面 2.4 软件的环境、视图与窗口 第三章三坐标测量机测头系统配置 3.1 分步式配置测头系统 3.2 向导式创建测头系统 第四章三坐标测量机坐标系的建立与变换 4.1 坐标系的建立 4.2 坐标系的旋转、平移、清零与转换 4.3 坐标系的存储、调用与删除 第五章零件几何特征的测量 5.1 点线面测量 5.2 圆圆柱圆锥的测量 5.3 球椭圆的测量 5.4 曲线曲面的测量 5.6 点云与数模对比测量 第六章几何特征的构造 6.1 求交
1111 三坐标测量机实验报告 实验名称：零件测绘 院系：111 姓名：111 学号：111 指导教师：1111 组员：111 一、实验目的
通过观察三坐标测量机的检测过程，分析检测的基本原理，掌握三坐标测量机的日常操作过程。 二、实验要求 对一件无理论数据的被测工件，制定检测计划，完成测量，绘制零件图。、 三、实验设备 DEA MISTRAL070705型三坐标测量机、标准球、被测工件、计算机。 四、分析过程 1.被测零件如图1所示，实验中需要测量俯视视角中所有能观测到的特征的尺寸，并根据需要对重要特征进行评价。试验中在确定基准面之后，以从内到外的次序依次测量俯视视角中所有的圆柱特征的圆心坐标和直径数据，以从前到后、从左到右的顺序依次测量各平面特征到基准面的距离尺寸。 图1.被测实物 2.本次试验设计测量基准面如图2所示，以前向平面作为X正向基准面，以左侧平面作为Y负向基准面，以上平面作为Z正向基准面。以三个基准面的交点为三维坐标原点。 图2.基准面设计 3.如图3所示将被测工件摆放在固定底板上，使用卡具卡住两个不需测量的特征，并使卡具尽量远离需要测量的特征，避免干扰测量。调整工件，使拟定的X、Y向基准面尽量与测
量机水平二维运动方向平行，方便测量。 图3 零件的摆放 五、测量过程 1.新建测量程序： 双击桌面快捷键，选择“未连接侧头”，确定测量机回家（归零）运行路径无障碍后，按下操作盒上的“START”按钮，测量机测头完成初始化。 点击“取消”按钮，新建零件程序，选择“文件—新建”，设定文件名为“102502”，接口框选择“机器1”，选定测量单位为“毫米”，点击确定。 2.测量机测头的定义和校验： （1）测头的定义：点击“插入——硬件定义——测头”，测头文件填“102502”，“测头说明”中，根据实际三坐标测量机上所安装的测头、测座和测针型号，测座选取“PROBEPH10M”，转接器选择为“CONVERT30MM_TO_M8THRD”,传感器选择为“PROBETP2”，测针选择为 “TIP5BY20MM”。 （2）测头校验的设置：点击“测量”按钮，进入校验测尖界面，“测点数”设置为9点，其他参数默认，控制方式选“自动”模式，操作类型选择“校验测尖”，校验模式中，“层数”、“起始角”、“终止角”分别填入3、0、90。点击“添加工具”按钮，“工具类型”选“球体”，直径为15.875mm，点击“确定”按钮。 （3）开始校验：将标准球摆放到测量机上，手动操纵控制盒控制测头触碰标准球最高点处，然后测量机将会开始自动开始校验。 3.手动测量基准元素： 按顺序手动测量如图2所设定的X正、Y负、Z正三个基准面，每个面至少测量四个点，每完成一次测量按一下控制盒上的“START”按钮，系统自动生成一个平面，Z正、Y负、X正这三个基准面分别被定义为面1、面2、面3。 4.建立工件坐标系 以面1外法线方向为Z轴，面3外法线方向为X轴，Y轴也确定了，以三个基准面的交点为原点。 具体步骤：点击“插入——坐标系——新建”，点击平面1，“找正”按钮旁的选Z正，按“找正”按钮，建立Z轴；然后只选中平面3，“旋转到”选择X正，点击“旋转”按钮，建立X轴；同时选中平面1、2、3，勾选x、y、z，点击“原点”按钮，建立三维坐标的原点。 5.手动测量特征元素 本次实验需要完成俯视视角所有可见特征尺寸参数的测量，除三个基准面之外，可见特征中还包括了33个平面、17个圆柱面，按照每个平面测4个点，每个圆柱面测8个点的方法完
内部编号：AN-QP-HT369 版本/ 修改状态：01 / 00 The Procedures Or Steps Formulated T o Ensure The Safe And Effective Operation Of Daily Production, Which Must Be Followed By Relevant Personnel When Operating Equipment Or Handling Business, Are Usually Systematic Documents, Which Are The Operation Specifications Of Operators. 编辑：__________________ 审核：__________________ 单位：__________________ 三坐标测量机安全操作规程通用范本
三坐标测量机安全操作规程通用范本 使用指引：本操作规程文件可用于保证本部门的日常生产、工作能够安全、稳定、有效运转而制定的，相关人员在操作设备或办理业务时必须遵循的程序或步骤，通常为系统性的文件，是操作人员的操作规范。资料下载后可以进行自定义修改，可按照所需进行删减和使用。 1、零件检测时应满足下列环境要求： 室内温度：20℃±2℃ 室温变化：0.5℃/ h，2℃/ d 水平0.5℃/ m，垂直0.5℃/ m 空气相对湿度：55﹪-65﹪ 2、因Mistral测量机使用气浮轴承，而压缩空气的质量会造成气浮轴承和气浮导轨的划伤，每天要检查机床气压，定期清洗油水分离器。 3、开机前应用无水乙醇擦拭机器导轨，不能给导轨上擦拭任何性质的油脂。 4、开机前应检查气源，电源是否正常，检
三坐标检定校准 三坐标测量机的测量精度和工作效率与测针的校准和选择紧密关联，在进行测量工作之前必须要合理的选择测针和对测针准确的校准，因为测针的测球有自己的尺寸，而测量零件的不同位置可能是用测球的不同位置去接触零件的，因此，测量的数据中含有测球自己的数值，而测针校准就是测量测球自己尺寸大小的过程。特别是校准不同长度和位置的测针时测球校准结果球度误差的大小对测量结果的影响至关重要。本文主要论述了三坐标测量机测针校准原理、校准注意事项以及合理选择三坐标测量机测针的原则。 三坐标测量机 三坐标测量机测针校准的原理 在测量采样过程中，当测针与被测件表面触碰时，测头系统就会有信号显示，作为测量的瞄准信号，进而通知计算机进行数据的采集，以得到得被测点的坐标值。此外，由于测量机通过测头系统进行探测，得到的点位坐标值是测球中心的坐标值，为了获得被测工件的实际尺寸，还需加上或减去测球的动态直径值。进入测头校准程序后，对标准球进行测量，测量方法与几何元素测量程序中的球的测量方法一样，当采点数量达到要求时，测量程序会自动对测量点进行计算处理，将处理后的测头校准结果，自动返回到测头校准对话框界面中。在按下回车按键后，校准后的测头数据将作为修正值用于后续的应用数据处理中。基准后的测头数据包括测头半径及球度误差还有测球中心相对于零号测头中心的坐标值。 三坐标测量机校准测针时需注意的问题 ①测前准备 根据工件的测量范围以及需要测量的方向和位置，首先确定所需用的三坐标测量机测针组合，
包括测针的直径、数量、方向和是否加装接长杆，尽量不在测量过程中更换测针。 ②检测校准 三坐标测量机测针校准时，应使所选测针在标准球的轴向最大直径处分别接触测量，以提高测针校准的准确度。注意观察校准后测针的直径和校准时的形状误差，如果有较大变化，就需要查找原因。需要进行6次以上的校准，观察其校准结果的重复性数据，以统计原理求出标准偏差进行分析。 ③重复校准 单个测针位置校准，需要观察测针直径和球度误差，三坐标测针直径应与平时校准相近且重复性好，球度误差也小，多个测头位置校准时，除要观察以上结果外，还要用校准后的各个位置的测针测量标准球，观察球心坐标值的变化，数值应与示值误差或探测误差相近。如果变化范围在(1~3)μm之间，就算正常。否则，就要重新检查测头、测座、接长杆、标准球的安装是否稳固、可靠。 ④测针更换 因为三坐标测量机测针长度是测头自动校准的重要参数，如果自动更换校准错误，就会造成测针的非正常碰撞，轻者碰坏测针，重则造成测头(传感器)损坏。测针更换过程中如果测头舱盒偏离原来位置，可以初始化测针架坐标系再重新建立，如果测头太重，失去平衡，可以在测头的相反方向尝试加配重块来解决。 ⑤标准球直径 标准球具有极好的圆度误差，校准过程中以该直径值作为标准。一定要正确输入标准球的理论直径。根据前面测针校准的原理可以看出标准球理论直径数值将直接影响测针校准的球度误差，必须使软件得到三坐标测量机测球的“等效直径”，自动进行测球半径的补偿。
