红外遥控原理和制作方法
红外遥控原理是利用红外线的特性进行无线通信，通过发送和接收红外信号实现对电器设备的控制。红外遥控主要包括三个组成部分：遥控器、红外发射器和红外接收器。
1. 遥控器：遥控器是红外遥控系统的控制中心，主要由按键、遥控电路和电源组成。当用户按下遥控器上的按键时，遥控电路会根据按键的编码发出相应的控制信号。
2. 红外发射器：红外发射器是将遥控信号转换成红外光信号的装置。它由LED发射管、发射电路和电源组成。当遥控电路
发出控制信号时，发射电路会使LED发射管发出红外光信号。
3. 红外接收器：红外接收器是将红外光信号转换成电信号的装置。它主要由光电二极管、接收电路和电源组成。当红外光信号照射到光电二极管上时，接收电路会将信号转换成电信号，并传输给被控制的设备。
制作红外遥控的方法如下：
1. 建立遥控电路：根据需要控制的设备，设计并建立相应的遥控电路。遥控电路包括按键、编码器、遥控芯片等。
2. 选择合适的红外发射器：根据遥控电路的输出信号特性，选择合适的红外发射器。通常使用红外LED发射管来发射红外
信号。
3. 连接发射电路：将发射电路与遥控电路连接，确保能够正确发射红外信号。发射电路通常由驱动芯片和发射LED组成。
4. 选择合适的红外接收器：根据需要接收红外信号的设备特性，选择合适的红外接收器。通常使用光电二极管作为红外接收器。
5. 连接接收电路：将接收电路与被控制设备连接，确保能够正确接收红外信号并控制设备。接收电路通常由解码器和驱动芯片组成。
6. 测试与调试：完成以上步骤后，进行测试与调试，确保遥控信号的正常发送和接收。
红外遥控原理和制作方法 红外遥控原理是利用红外线的特性进行无线通信，通过发送和接收红外信号实现对电器设备的控制。红外遥控主要包括三个组成部分：遥控器、红外发射器和红外接收器。 1. 遥控器：遥控器是红外遥控系统的控制中心，主要由按键、遥控电路和电源组成。当用户按下遥控器上的按键时，遥控电路会根据按键的编码发出相应的控制信号。 2. 红外发射器：红外发射器是将遥控信号转换成红外光信号的装置。它由LED发射管、发射电路和电源组成。当遥控电路 发出控制信号时，发射电路会使LED发射管发出红外光信号。 3. 红外接收器：红外接收器是将红外光信号转换成电信号的装置。它主要由光电二极管、接收电路和电源组成。当红外光信号照射到光电二极管上时，接收电路会将信号转换成电信号，并传输给被控制的设备。 制作红外遥控的方法如下： 1. 建立遥控电路：根据需要控制的设备，设计并建立相应的遥控电路。遥控电路包括按键、编码器、遥控芯片等。 2. 选择合适的红外发射器：根据遥控电路的输出信号特性，选择合适的红外发射器。通常使用红外LED发射管来发射红外 信号。
3. 连接发射电路：将发射电路与遥控电路连接，确保能够正确发射红外信号。发射电路通常由驱动芯片和发射LED组成。 4. 选择合适的红外接收器：根据需要接收红外信号的设备特性，选择合适的红外接收器。通常使用光电二极管作为红外接收器。 5. 连接接收电路：将接收电路与被控制设备连接，确保能够正确接收红外信号并控制设备。接收电路通常由解码器和驱动芯片组成。 6. 测试与调试：完成以上步骤后，进行测试与调试，确保遥控信号的正常发送和接收。
红外遥控器原理 红外遥控器是一种常见的无线遥控电子设备，它可以通过使用红外线信号与目标设备进行通信，从而实现遥控对其进行操作。一般情况下，红外遥控器可以用于电视、音响、机顶盒等电器设备的远程操作。本文将会详细地阐述红外遥控的原理、工作原理以及使用方法。 红外遥控的基本原理是采用红外光作为通信载体，通过以不同的编码方式将信号进行传输，实现遥控目标设备。红外遥控器使用的编码方式可以是固定编码、学习编码和编码识别三种。固定编码指的是遥控器和设备之间的编码是预先设置好的，一般情况下使用遥控器和设备品牌一致的固定编码方式。而学习编码是指遥控器可以通过学习设备的编码来实现操作。编码识别则是指一种技术，通过识别无线信号的编码格式来实现遥控目标设备。 红外遥控系统由两个基本组成部分组成：发送器和接收器。发送器是指放置在遥控器内部的电路板，用于发送红外光信号；接收器是指放置在被遥控的设备中的电路板，用于接收红外光信号并转化为相应的控制信号。 在遥控器按下指令键时，发送器会产生一个包含特定编码的红外光信号。这个信号会被发射出去，并被接收器接收后进行解码。接收器先通过红外光探测器接收信号，然后将其传递到解码器进行解码，得到与编码相对应的指令信号。然后控制器会将相应的指令发送到设备内部的电路板，使设备发生相应的控制操作。 三、红外遥控的使用方法 1.使用红外遥控器前需要先将遥控器与设备进行配对。通常情况下，这一过程是由遥控器中的按键自带的配对代码完成的。 2.当需要进行遥控操作时，准确地按下遥控器上所需操作的按键。这就会产生对应的红外信号，通过空气中传输到设备接收器处，被设备内部电路板接收并执行相应指令。一般红外遥控器都有一定的有效距离，在使用时需要注意距离和方向的选择。 3.如若发生无法操作设备，请先检查遥控器电池是否正常，以及接收器处是否有遮挡物。 总结：红外遥控技术是现代家庭电器中不可或缺的一部分，它大大方便了人们控制电器设备。红外遥控技术的应用范围也越来越广泛，不仅仅局限于家庭电器、电子产品，还被应用到了无人机、智能家居和医疗设备等领域。下面，我们将更深入地介绍红外遥控技术的应用。 一、家庭电器领域
红外遥控工作原理 很多电器都采用红外遥控,那么红外遥控的工作原理是什么呢?首先我们来看看什么是红外线。 人的眼睛能看到的可见光按波长从长到短排列，依次为红、橙、黄、绿、青、蓝、紫。其中红光的波长范围为0.62～0.76μm；紫光的波长范围为0.38～0.46μm。比紫光波长还短的光叫紫外线，比红光波长还长的光叫红外线。 红外线遥控就是利用波长为0.76～1.5μm之间的近红外线来传送控制信号的。 常用的红外遥控系统一般分发射和接收两个部分。 发射部分的主要元件为红外发光二极管。它实际上是一只特殊的发光二极管，由于其内部材料不同于普通发光二极管，因而在其两端施加一定电压时，它便发出的是红外线而不是可见光。 目前大量使用的红外发光二极管发出的红外线波长为940nm左右，外形与普通5发光二极管相同，只是颜色不同。 红外发光二极管一般有黑色、深蓝、透明三种颜色。 判断红外发光二极管好坏的办法与判断普通二极管一样：用万用表电阻挡量一下红外发光二极管的正、反向电阻即可。 红外发光二极管的发光效率要用专门的仪器才能精确测定，而业余条件下只能用拉距法来粗略判定。接收部分的红外接收管是一种光敏二极管。 在实际应用中要给红外接收二极管加反向偏压，它才能正常工作，亦即红外接收二极管在电路中应用时是反向运用，这样才能获得较高的灵敏度。 红外接收二极管一般有圆形和方形两种。 由于红外发光二极管的发射功率一般都较小（100mW左右），所以红外接收二极管接收到的信号比较微弱，因此就要增加高增益放大电路。 前些年常用μPC1373H、CX20106A等红外接收专用放大电路。最近几年不论是业余制作还是正式产品，大多都采用成品红外接收头。 成品红外接收头的封装大致有两种：一种采用铁皮屏蔽；一种是塑料封装。均有三只引脚，即电源正（VDD）、电源负（GND）和数据输出（VO或OUT）。红外接收头的引脚排列因型号不同而不尽相同，可参考厂家的使用说明。成品红外接收头的优点是不需要复杂的调试和外壳屏蔽，使用起来如同一只三极管，非常方便。但在使用时注意成品红外接收头的载波频率。 红外遥控常用的载波频率为38kHz，这是由发射端所使用的455kHz陶振来决定的。 在发射端要对晶振进行整数分频，分频系数一般取12，所以455kHz÷12≈37.9 kHz≈38kHz。也有一些遥控系统采用36kHz、40kHz、56kHz等，一般由发射端晶振的振荡频率来决定。 红外遥控的特点是不影响周边环境、不干扰其它电器设备。由于其无法穿透墙壁，故不同房间的家用电器可使用通用的遥控器而不会产生相互干扰；电路调试简单，只要按给定电路连接无误，一般不需任何调试即可投入工作；编解码容易，可进行多路遥控。 由于各生产厂家生产了大量红外遥控专用集成电路，需要时按图索骥即可。因此，现在红外遥控在家用电器、室内近距离（小于10米）遥控中得到了广泛的应用。 多路控制的红外遥控系统多路控制的红外发射部分一般有许多按键，代表不同的控制功能。当发射端按下某一按键时，相应地在接收端有不同的输出状态。
红外线遥控器的原理 红外线遥控器是一种常用的遥控设备，可以控制家电、汽车等设备。它的工作原理是利用红外线传输数据信号，使接收器接收到信号后执行相应的操作。 红外线 红外线是一种电磁波。它的波长较长，无法被人眼所看见，但可以被红外线接收器感知。红外线是一种常见的通信方式，常用于遥控器、无线键盘、无线鼠标等设备。 遥控器的工作原理 遥控器内置有一个发射器，发射出一定频率的红外线信号。接收器则接收到这个红外信号之后，识别出信号中的数据信息，并执行相应的操作。 遥控器发射器通过电路控制红外线二极管发射出红外线。信号由二极管内部的电路产生，然后通过二极管转化为红外线信号发射出去。因为红外线的传输距离比较短，所以红外线遥控器通常被设计成使用电池供电，这样可以更方便地携带和使用。 接收端主要由一颗红外线接收器和一颗解码器芯片组成。当接收器接收到红外线信号后，解码器芯片将会对这个信号进行解码，解码出信号中的数据信息，并将其进行转换和处理，然后将操作信号传输给被控制的设备。这样就完成了遥控器对被控制设备的操作。 红外线遥控器的优缺点 和其他通信方式相比，红外线遥控器有以下优缺点： 优点 1.通信速度快 - 这种遥控器可以实现即时通信，保证了用户能够快速地 操纵被控制的设备，提高了用户的使用体验。 2.成本低廉 - 使用红外线通信方式的设备通常价格比较低，这使得该种 设备在市场上较为流行。 3.安全可靠 - 红外线的传输距离非常有限，所以可以避免一些非法用户 或干扰信号的干扰因素，从而提高了系统的安全性和可靠性。 缺点 1.传输距离有限 - 红外线只能在一定范围内传输信号，如果超出这个范 围，信号会丢失或变得不稳定。
基于单片机的红外遥控设计与制作 引言： 红外遥控技术已广泛应用于日常生活中，如电视机、空调、音响等家电产品的遥控控制。本文将介绍基于单片机的红外遥控器的设计和制作过程。 一、设计方案 1.硬件设计 （1）红外发射模块：负责发射红外信号，通过红外LED进行。 （2）红外接收模块：负责接收外界发射的红外信号，通过对接收到的信号进行解码，判断所接收到的红外遥控码是否与预设的相同。 （3）单片机：作为中央处理单元，负责控制红外发射和接收模块的工作。 （4）按键开关：用于控制红外发射模块，当按键按下时，红外发射模块进行红外信号的发射。 2.软件设计 （1）初始化：对硬件进行初始化，包括设置单片机引脚的输入输出方向、设置红外接收模块相关参数等。 （2）红外码解码：通过红外接收模块接收到的红外信号进行解码，判断接收到的红外遥控码是否与预设的相同。 （3）功能实现：根据接收到的红外码，判断所对应的功能，并执行相应的操作。
二、制作过程 1.硬件制作 （1）选择合适的单片机，并连接红外发射和接收模块到单片机上。 （2）按照电路图进行焊接，注意焊接时的接线是否正确。 （3）搭建电路测试台，连接电源和调试设备，进行电路的测试和调试。 2.软件开发 （1）选择合适的单片机开发工具，如Keil C51等，进行软件开发环境的搭建。 （2）编写初始化代码，并将其烧录到单片机上。 （3）编写红外码解码函数和功能实现函数，通过对接收到的红外码进行判断，执行相应的功能。 三、测试与调试 1.进行硬件的测试和调试，检查电路连接是否正常，并观察红外接收模块是否能正确接收到红外信号。 2.进行软件的测试和调试，观察是否能正常解码和执行功能。 四、应用与展望 总结： 本文介绍了基于单片机的红外遥控器的设计和制作过程，包括硬件设计、软件设计、制作过程以及测试与调试。通过制作一个简单的红外遥控
红外遥控原理 红外遥控原理 红外遥控是一种常见的遥控技术，它利用红外线的传输和接收来实现对电子设备的控制。红外线是一种在我们肉眼不可见的电磁波，它的波长在0.75到1000微米之间，频率在300GHz到400THz 之间。红外遥控器通常由遥控器和接收器两部分组成。 红外遥控器是我们手中常见的那种，它由电路板、按键、红外发射二极管和电池等组件构成。遥控器内部的电路板上有一块集成电路芯片，它负责编码和解码数据。按下遥控器上的按键时，会触发相应的电路，使红外发射二极管发出红外线信号。 红外线发射出去后，会以脉冲的形式传输数据。每个按键都有一个特定的红外编码，这个编码是由遥控器内部的芯片生成的。红外线信号被发送到电子设备，如电视、空调、音响等。接收器则接收到红外线信号，并将其转换为电信号，再传输到电子设备的控制电路中。 接收器是电子设备内部的一个组件，通常位于设备的前部或顶部。它由红外接收二极管、滤波电路、解码电路和控制电路等部分组成。红外接收二极管负责接收红外线信号，并将其转换为电信号。滤波电路用于过滤掉其他频率的干扰信号，只保留红外信号。解码电路将接收到的信号解码成特定的控制指令，然后传输给设备的控制电
路。 设备的控制电路会根据接收到的指令来执行相应的操作，比如调节音量、切换频道、开关机等。这些操作通过接收器和设备间的通信来实现。红外遥控技术的优点是操作简单、成本低廉、距离远、角度宽、信号稳定等。 然而，红外遥控也有一些缺点。首先，红外线是一种无线信号，容易受到遮挡和干扰。如果在使用遥控器时，有物体挡住了红外线的传输路径，那么设备就无法接收到信号。其次，红外线只能传输单向信号，不能实现设备和遥控器之间的双向通信。此外，不同品牌的设备可能使用不同的红外编码，导致遥控器无法控制其他设备。 总结一下，红外遥控是一种常见的遥控技术，利用红外线的传输和接收来实现对电子设备的控制。它由遥控器和接收器两部分组成，遥控器负责发射红外线信号，接收器负责接收并解码信号。红外遥控技术操作简单、成本低廉，但也存在受遮挡和干扰的问题。在今后的发展中，随着无线通信技术的进步，可能会出现更加先进和可靠的遥控技术。
红外线遥控原理 红外线遥控原理是指在无线电技术的基础上，利用红外线实现遥控的技术。其原理是利用红外线发射器将遥控信号发送出去，而接收器则接收这些信号并将其解码成特定指令，从而实现对被控制设备的控制。红外线遥控技术广泛应用于电视、音响、空调等电子设备中，因其操作简单、可靠性高，被消费者所青睐和广泛应用。 红外线遥控原理的实现需要两个主要组成部分：发射器和接收器。发射器的作用是将遥控信号转换成高频率的红外线光信号，而接收器的作用则是将红外线信号解码成特定的指令，输出电信号，从而实现与被控制的设备进行通信以及控制。 发射器包括一个发射二极管、发射管、高频脉冲调制电路、电源电路及控制电路等。当控制器发出遥控信号时，高频脉冲调制电路会将其转换成高频率的信号，然后通过发射管将其发送出去。在实际使用中，为了增强发射距离和信号可靠性，发射器通常采用红外LED作为发射二极管。 接收器由一个接收二极管、解码电路、电源电路及控制电路等组成。当发射器发送出高频红外光信号时，接收器的接收二极管将其接收，并将其转换成电信号。解码电
路则会将这些电信号解码成特定的指令，输出到执行器上，控制被控制设备的运转。 红外线遥控原理的优势在于其遥控信号的传输速度快、控制范围广、可靠性高，而且不会干扰其它设备，因此被广泛应用于家庭、办公室、医院等不同场所的电器设备中，为人们的生活带来了很大的方便和便利。 但是，红外线遥控技术也存在一些不足之处。首先，其遥控距离有限，一般在5-10米之间，如果遥控距离过远，则会信号会变得较弱，出现控制不稳定的情况。其次，由于红外线遥控信号无法穿透障碍物，因此在控制时必须确保设备之间没有遮挡物，否则信号无法发送。此外，由于红外线遥控信号容易受到外界光线的干扰，因此在强烈光线照射下，遥控的稳定性也会受到一定的影响。 总之，红外线遥控原理是一种非常实用的技术，它为人们带来便利的同时也存在一些局限性。不过，随着科技的不断发展和红外线遥控技术的不断改进，人们相信这项技术的优势将会不断得到发挥，为人们的生活带来更多的便利和快捷。
红外线遥控无线延伸器的原理与制作 现代的家用电器大多数都采用红外线遥控器，这种遥控器由于采用了红外线传输控制信息，所以只对近距离视距范围内的控制对象起作用，具有很强的抗干扰能力。可是，咱们有时候又希望遥控器能够穿墙越屋，在一个房间用遥控器控制另外一个房间的电器设备，比如，咱们夜间休息之前，可能有躺在床上欣赏音乐的习惯，一般的音响设备都放在客厅里面，调节音量、选择曲目、乃相当闭音响就无法遥控了，此时，咱们就需要将普通红外线遥控器的遥控方式改变一下。虽然已经有爱好者制作了采用有线方式的红外线遥控转发器，但这种有线的转发器对于已经装修的家庭来讲，安装也是十分麻烦的。本文介绍一种通过无线电波转发红外线遥控信号的“红外线遥控无线延伸器”的原理与制作，可以知足不适合从头布线的家庭利用，同时还可以应用于一些学校、厂矿、企业等集中控制电器设备利用。 一、电路原理 红外线遥控信号无线延伸器由“接收器”和“发射器”两部分组成，这里所说的接收和发射，是相对于无线电波而言的。延伸器的整个工作过程可以概括为如下几个环节：普通遥控板发出红外线信号→“发射器”接收红外线信号→“发射器”将红外线信号转换为无线电波发射出去→“接收器”接收无线电波→“接收器”还原出38KHz的红外线调制信号→“接收器”发射红外线信号→家用电器接收红外线信号。 1、红外线接收→无线发射 “发射器”的作用是接收普通红外线遥控器发出的38KHz的红外线遥控信号，并解调出二进制的控制码，再将控制代码调制到为高频无线电波上，最后将
已调高频信号发射到空中向周围传播。由于采用了无线电波的传播形式，所以可以穿墙越屋。 图1是发射器的电路原理图，变压器T、二极管VD1～VD4、电容C1～C 五、三端稳压集成电路IC1等组成了＋5V的直流稳压电路，为发射器提供工作所必需的电源。一体化红外线接收头IC2用于接收红外线遥控器发出的38KHz 的以调制红外线控制信号，并将其解码，恢复出控制脉冲，然后送入驱动三极管VT，VT将信号放大整形后从集电极输出，送入315MHz的无线发射模块，对315MHz的高频信号进行调制，最后将控制信号以无线电波的形式向周围空间传播。 二、无线接收→红外线发射 “接收器”的作用是接收“发射器”发出的无线电波，并对无线电波进行解调，恢复出红外线遥控器发出的控制指令，这种指令是二进制形式的，最终要控制普通红外线遥控的家用电器，还必需将这种二进制的控制指令再调制到38KHz的红外线载波上面，将其还原为红外线遥控信号。 图2是接收器的电路原理图，变压器T、二极管VD1～VD4、电容C1～C5、三端稳压集成电路IC1等组成了＋5V的直流稳压电路，为接收器提供工作所必须的电源。315MHz的无线接收模块接收到图1所示“发射器”发出的无线电

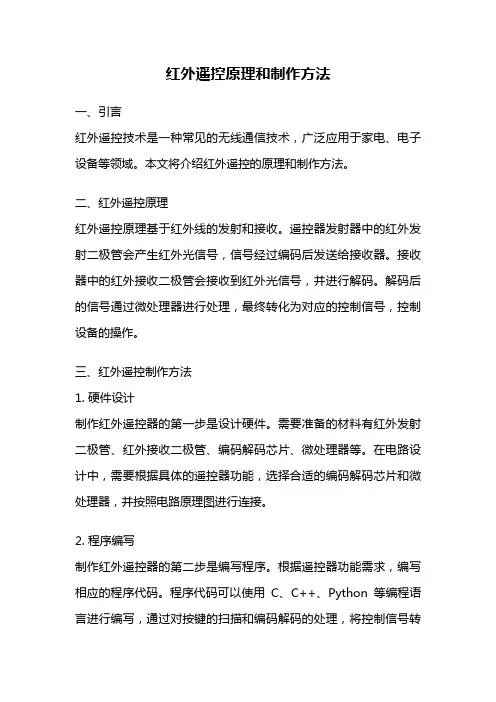

红外遥控原理和制作方法 一、引言 红外遥控技术是一种常见的无线通信技术，广泛应用于家电、电子设备等领域。本文将介绍红外遥控的原理和制作方法。 二、红外遥控原理 红外遥控原理基于红外线的发射和接收。遥控器发射器中的红外发射二极管会产生红外光信号，信号经过编码后发送给接收器。接收器中的红外接收二极管会接收到红外光信号，并进行解码。解码后的信号通过微处理器进行处理，最终转化为对应的控制信号，控制设备的操作。 三、红外遥控制作方法 1. 硬件设计 制作红外遥控器的第一步是设计硬件。需要准备的材料有红外发射二极管、红外接收二极管、编码解码芯片、微处理器等。在电路设计中，需要根据具体的遥控器功能，选择合适的编码解码芯片和微处理器，并按照电路原理图进行连接。 2. 程序编写 制作红外遥控器的第二步是编写程序。根据遥控器功能需求，编写相应的程序代码。程序代码可以使用C、C++、Python等编程语言进行编写，通过对按键的扫描和编码解码的处理，将控制信号转
化为红外光信号。 3. 硬件连接 将硬件电路和程序进行连接。将编写好的程序通过编程器下载到微处理器中，将红外发射二极管和红外接收二极管连接到电路中的相应位置。确保电路连接正确无误。 4. 测试与调试 完成硬件连接后，进行测试与调试。使用万用表等工具检查电路连接是否正常，确保红外发射和接收二极管工作正常。通过按下遥控器按键，检查接收器是否可以正确解码，并将信号转化为对应的控制信号。 四、红外遥控的应用 红外遥控技术广泛应用于各种家电和电子设备中，例如电视、空调、DVD播放器等。通过红外遥控器，用户可以方便地控制设备的开关、音量、频道等功能。 五、红外遥控技术的发展趋势 随着科技的不断进步，红外遥控技术也在不断发展。目前，一些新型的红外遥控技术已经出现，例如基于无线网络的红外遥控技术，可以通过手机等设备进行远程控制。此外，一些智能家居系统也开始使用红外遥控技术，实现对家中各种设备的集中管理。
红外遥控电路 一、红外遥控的基本原理 远程遥控技术又称为遥控技术，是指实现对被控目标的遥远控制，在工业控制、航空航天、家电领域应用广泛。红外遥控是一种无线、非接触控制技术，具有抗干扰能力强，信息传输可靠，功耗低，成本低，易实现等显著优点，被诸多电子设备特别是家用电器广泛采用，并越来越多的应用到计算机系统中。 红外遥控的发射电路是采用红外发光二极管来发出经过调制的红外光波；红外接收电路由红外接收二极管、三极管或硅光电池组成，它们将红外发射器发射雕红外光转换为相应的电信号，再送后置放大器。 发射机一般由指令键(或操作杆)、指令编码系统、调制电路、驱动电路、发射电路等几部分组成。当按下指令键或推动操作杆时，指令编码电路产生所需的指令编码信号，指令编码信号对载体进行调制，再由驱动电路进行功率放大后由发射电路向外发射经调制定指令编码信号。接收电路一般由接收电路、放大电路、调制电路、指令译码电路、驱动电路、执行电路(机构)等几部分组成。接收电路将发射器发出的已调制的编码指令信号接收下来，并进行放大后送解调电路，解调电路将已调制的指令编码信号解调出来，即还原为编码信号。指令译码器将编码指令信号进行译码，最后由驱动电路来驱动执行电路实现各种指令的操作控制（机构）。
Summary Remote control technology, also known as remote control technology, is accused of goals to achieve remote control, industrial control, aerospace, home appliances are widely used.Infrared remote control is a wireless, non-contact control technology, has strong anti-interference ability, reliable transmission of information, low power consumption, low cost, easy to achieve other significant advantages, many electronic devices are widely used, especially household appliances, and moremore applications to the computer system. Infrared remote control transmitter circuit is issued using infrared light-emitting diode modulated infrared light; infrared receiver infrared receiver circuit consists of diodes, transistors, or silicon photovoltaic cells composed of, they will send Condor infrared transmitter infrared light is converted to a corresponding electrical signal, after sendingamplifier. Transmitter generally command button (or lever), instruction coding system, modulation circuit, driver circuit, firing circuit composed of several parts.When you press the command button or push the lever, the instruction encoding circuit encoding the signal to generate the required instruction, the instruction code signal modulation of the carriers, then the drive circuit power amplifier circuit out firing after the launch command code signal by adjusting the development.。General by the receiving circuit receiving circuit, amplifier circuit, modulation circuit, the instruction decoding circuit, driver circuit, perform circuit (agencies) and other parts.Receiver circuits have been issued by the transmitter modulated coded command signal receiver down, and zoom in evacuation demodulation circuit, demodulation circuit will have been prepared out of the instruction code signal demodulation, that is reduced to coded signals.Instruction decoder for decoding the encoded command signal, and finally by the drive circuit to drive the implementation of the circuit to achieve a variety of instruction operation control (agency). 二、红外线遥控简介 红外线又称红外光波，在电磁波谱中，光波的波长范围为0.01u m~1000um。根据波长的不同可分为可见光和不可见光，波长为0.38u m~0.76um的光波可为可见光，依次为红、橙、黄、绿、青、蓝、紫七种颜色。光波为0.01um~0.38um的光波为紫外光(线)，波长为0.7
红外线遥控器的制作方法 红外线遥控器是一种常见的遥控设备，用于控制家电、汽车等设备的开关和功能。下面将介绍红外线遥控器的制作方法。 首先，我们需要准备以下材料和工具：红外线发射器、红外线接收器、电池、开关、导线、焊接工具、电池盒、外壳等。 第一步，连接红外线发射器和电池。将红外线发射器的正极连接到电池的正极，负极连接到电池的负极。可以用导线将它们连接起来或者直接焊接。此时，红外线发射器已经形成一个简单的电路。 第二步，连接红外线接收器和电池。同样地，将红外线接收器的正极连接到电池的正极，负极连接到电池的负极。可以使用导线或者焊接工具进行连接。 第三步，连接开关。将一个导线连接到电池的负极，另一端连接到开关的一个引脚上。再将第二根导线连接到开关的另一个引脚上，另一端连接到红外线接收器的引脚上。这样，开关起到了打开和关闭红外线接收器电路的作用。 第四步，连接电池盒。将电池装入电池盒中，并将盒子连接到电路的合适位置。确保电池盒能够给电路供电，并且电池能够被方便地更换。 第五步，封装遥控器。使用外壳将整个遥控器装起来，以保护电路和进行美观设计。在建立外壳时，确保红外线发射器和接
收器的位置能够方便地对准遥控的设备。 制作遥控器的基本步骤已经完成。接下来，可以根据需要进行一些改进和增加功能。 首先，可以为遥控器增加按键。在电路中新增一个按键，并根据按键的功能设计相应的控制逻辑。按下不同的按键可以控制不同的设备，或者实现不同的功能。 其次，可以为遥控器添加更多的功能。例如，可以在电路中添加计时器功能，实现定时控制设备开关；或者添加温度传感器，用于控制设备的温度。 此外，可以为遥控器编写控制程序。在电路中添加一个单片机（如Arduino），通过编程，可以实现更复杂的遥控功能。例如，可以通过程序控制遥控器的信号模式，以便控制多种不同品牌的设备。 总之，制作红外线遥控器的方法相对简单。通过连接红外线发射器和接收器，加入电池和开关，最后封装好整个遥控器，我们就可以实现对设备的遥控。如果需要增加更多的功能，可以根据实际需要进行改进和创新。制作一个符合自己需求的红外线遥控器，不仅方便了生活，也具有一定的DIY乐趣。继续 探讨红外线遥控器制作的相关内容。 除了上述基本步骤外，制作红外线遥控器还有一些需要注意的细节。
红外遥控开关的制作方法 红外遥控开关是一种方便实用的电子设备，可以用来控制灯光、电视、空调等家电设 备的开关。今天我们将介绍10条关于红外遥控开关的制作方法，并详细描述每种方法的步骤和材料。 1. 可编程红外遥控开关制作方法 这种制作方法需要使用一个可编程芯片，例如AT89S52芯片，以及一些基本电子元件。这种方法的优点是能够对红外遥控信号进行编程，使得开关变得更加智能化。 步骤： 1. 连接AT89S52芯片和基本电子元件，例如电容和电阻。 2. 下载具有红外信号解码功能的程序到芯片中。 3. 制作一个红外发射模块，并将其连接到芯片上。 4. 输入你想要编程的红外遥控信号，并将其保存在芯片中。 5. 通过程序对这些信号进行处理，以制作智能红外遥控开关。 2. 简单红外遥控开关制作方法 这种制作方法基于一个比较简单的电路，只需要较少的电子元件，适合初学者制作。 步骤： 1. 使用NE555定时器芯片、红外遥控解码器和一些电容和电阻组成电路。 2. 制作电路板，将芯片和电子元件进行焊接，并安装红外发射模块。 3. 制作一个红外遥控器，通过它对电路进行遥控。 3. 光敏红外遥控开关制作方法 这种制作方法基于一个光敏电阻，利用它的特性来控制红外遥控开关。这种方法的优 点是简单易用，价格便宜。 步骤： 1. 制作出一个光敏电阻，并将其放入一个黑色的管子中。 2. 连接红外接收模块，并用热缩管将其封装起来。
3. 将一些电阻和电容连接到电路板上，用它来控制光敏电阻输入的信号。 4. 制作一个红外遥控器，向电路板发送控制信号。 4. CD4017红外遥控开关制作方法 这种制作方法基于一个CD4017集成电路，利用它的内部逻辑来控制红外遥控开关。这种方法的优点是实现方便，性能稳定。 步骤： 1. 连接CD4017集成电路、电容、电阻和LED灯，制作出一个电路板。 2. 连接红外接收模块和CD4017集成电路，以接收红外信号并对其进行处理。 3. 制作一个红外遥控器，并用它来控制CD4017电路板。 5. MCP2515红外遥控开关制作方法 这种制作方法基于一个MCP2515芯片，利用它的特性实现对红外信号的解码和控制。这种方法的优点是可靠性高，信号干扰较小。 步骤： 1. 连接MCP2515芯片、电容、电阻和LED灯，制作出一个电路板。 2. 连接红外遥控接收模块和MCP2515芯片，以接收和解码红外信号。 3. 制作一个红外遥控器，使用它来向电路板发送控制信号。 6. STM32红外遥控开关制作方法 这种制作方法基于STM32单片机，利用它的高性能和较大的存储空间来实现对红外遥控信号的处理。这种方法的优点是功能强大，可扩展性好。 步骤： 1. 连接STM32单片机、电容和电阻，制作出一个电路板。 2. 连接红外遥控接收模块和STM32单片机，以接收和解码红外信号。 3. 利用STM32的编程功能，编写控制程序，并将其存储到单片机中。 4. 制作一个红外遥控器，使用它来向STM32单片机发送控制信号。 7. DIY红外遥控开关制作方法
红外接收遥控之原理及实现 红外线接收遥控是目前使用非常广泛的一种通信和遥控手段，在现实生活中几乎随处可见，例如电视机、录像机、空调机等等，都“不约而同”地采用红外线遥控，它的广泛使用源于它多方面的优点：抗干扰能力好、编码及解码容易、功耗小、成本低等。由此，掌握好红外接收遥控的原理及实现成为了从事电子行业的人士的一种“义务”了。 调试这个红外接收遥控的小系统之前我对红外接收的原理是有点畏惧的，担心这里面会很复杂，自己理解不了。但是这几天好好静下来理解了之后，发现这种控制方式并不是那么地复杂，我觉得重点就是要理解清楚编码、解码的过程，要是把这个想通了，其他的就不是什么大问题了。 一般来说，红外遥控系统由发射和接收两大部分组成。发射部分包括键盘、编码调制、LED红外发送器；接收部分包括光——电转换放大器、解调、解码电路。如下图所示： 下面就发射和接收两大部分的原理分别进行解析： （1）发射部分： 市面上遥控发射器的专用芯片有很多，我手里的模块上用的是NEC的UPD6121G，它用的比较广泛。由这个芯片组成的发射电路发出的遥控码是采用脉宽调制的串行码， 由上图可以看出： a、高电平为0.56ms、低电平为0.565ms、周期为1.125ms的串行码用来表示一个比特位“0”； b、高电平为0.56ms、低电平为1.685ms、周期为2.25ms的串行码用来表示一个比特位“1”。上述由“0”、“1”组成的32位二进制码经过调制，再通过红外发射二极管产生红外线向空间发射。从UPD6121G的DATASHEET里截下几个原理图如下：
解析：UPD6121G产生的遥控编码是连续的32位二进制码组，其中前16位为用户识别码，专门用它来识别不同的电器设备；后16位为8位功能码及其反码。由此可知，最多有256种不同的组合编码。遥控器在按键按下后，会周期性地发出一组32位的二进制码，周期约为108ms。也即发射一组108ms的编码脉冲，这组串行码由一个起始码（9ms+4.5ms）、低8位地址码（9~18ms）、高8位地址码（9~18ms）、8位数据码（9~18ms）及它的8位数据的反码（9~18ms）组成。 解析：引导码时间长度为9ms+4.5ms=13.5ms。只有检测到它的成功出现才能进行接收解码的操作，否则发射器发射失败。 解析：如果按键按下超过108ms仍未松开，接下来发射的代码将发送结束码（9ms高电平+ 2.25ms低电平+0.56ms高电平）。 解析：载波频率为38KHz，用于调制，提高发射效率。 （2）接收部分：
红外遥控制作详解 摘要：文章从实际应用角度出发,详细分析了红外遥控器的编码原理，硬件电路搭建，并给出了遥控器信号发送与接收的程序流程。 引言：红外遥控自1974年发明以来，因其体积小、重量轻、价格低廉、使用灵活、功耗低及抗干扰能力强等特点得到很广泛的应用,在日常生活中随处可见，如红外线鼠标，红外线打印机，红外线键盘等等。本文将以红外遥控电路为例，详细介绍红外遥控的制作流程。 一、原理介绍 红外遥控系统由发射和接收两大部分组成，红外发射管将电能转化为光能，接收管感应红外光，将光能转化为电信号。其通信的机理是利用单片机控制NE555发送脉宽调制的串行码，以脉宽为1ms、间隔0.5ms、周期为1.5ms的组合表示二进制的“0”；以脉宽为3ms、间隔0.5ms、周期为3.5ms的组合表示二进制的“1”，通过一个9ms的起始码（低电平）,和一个5ms结果码（高电平）这个码值使程序能够判断是否可以开始接收数据。
二、硬件解析 整体硬件电路见附录。下面我们详细分析一下其中几个重点模块。 1.NE555调制模块 如果仅控制芯片的控制信号来驱动红外发射管的红外线发射，是不能让红外接收头收到信号的。接收头所能判断的信号为一定频率信号。大多数红外接收头能接收的中心频率为38kHz,但也有一些接收头中心频率为36kHz、37kHz、39kHz、40kHz,如果发射频率与接收频率相差1kHz,大多可以正常遥控,相差2kHz以上则会出现遥控不灵现象。而单片机的信号频率没有这 么大，因此，我们要对控制芯 片输出的控制信号进行调制。 这里我们所介绍的调制电路 以NE５５５为中心，加以一 定的外围电路，构成多谐振荡 器。 先来看一个NE５５５的 经典多谐振荡电路，如图１。 它的原理是把施密特触发器 的反相输出端经RC积分电路 接回到它的输入端，构成多谐

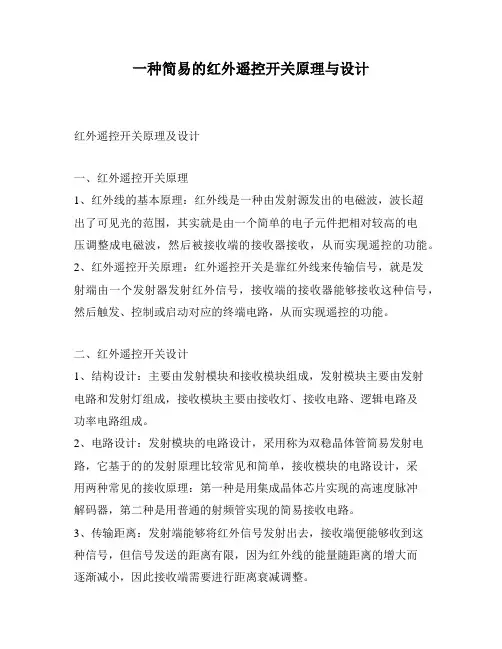

一种简易的红外遥控开关原理与设计 红外遥控开关原理及设计 一、红外遥控开关原理 1、红外线的基本原理：红外线是一种由发射源发出的电磁波，波长超 出了可见光的范围，其实就是由一个简单的电子元件把相对较高的电 压调整成电磁波，然后被接收端的接收器接收，从而实现遥控的功能。 2、红外遥控开关原理：红外遥控开关是靠红外线来传输信号，就是发 射端由一个发射器发射红外信号，接收端的接收器能够接收这种信号，然后触发、控制或启动对应的终端电路，从而实现遥控的功能。 二、红外遥控开关设计 1、结构设计：主要由发射模块和接收模块组成，发射模块主要由发射 电路和发射灯组成，接收模块主要由接收灯、接收电路、逻辑电路及 功率电路组成。 2、电路设计：发射模块的电路设计，采用称为双稳晶体管简易发射电路，它基于的的发射原理比较常见和简单，接收模块的电路设计，采 用两种常见的接收原理：第一种是用集成晶体芯片实现的高速度脉冲 解码器，第二种是用普通的射频管实现的简易接收电路。 3、传输距离：发射端能够将红外信号发射出去，接收端便能够收到这 种信号，但信号发送的距离有限，因为红外线的能量随距离的增大而 逐渐减小，因此接收端需要进行距离衰减调整。
总结：红外遥控开关原理是通过发射端发射红外信号，接收端的接收 器能够接收到信号，从而实现遥控的功能；结构设计上，发射模块和 接收模块由发射电路和发射灯，接收灯、接收电路、逻辑电路及功率 电路组成；电路设计主要采用双稳晶体管简易发射电路和用集成晶体 芯片实现的高速度脉冲解码器、用普通的射频管实现的简易接收电路；传输距离受到红外线的能量衰减影响，因此接收端需要进行距离衰减 调整。
焊接时，把这个文档打印带到实验室，或者单打印电路图也可。 实验简易红外遥控电路的制作 一、实验内容与要求 a)对指定的电路使用Proteus工具进行仿真；指定的电路为：①红外发射器，如图1所示；②红外接收器，如图2所示。 b)使用Protel工具设计图1和图2的印刷电路板图。 c)For personal use only in study and research; not for commercial use d) e)按照图1安装一个手持式红外发射器、按照图2安装一个红外接收器；完成的作品应具有如下功能：按动发射器上的一个按扭，能遥控接收器上的一个小型继电器，通过该继电器的触点，可以控制一般小功率的用电设备如电灯等。 f)完成实验报告。 二、实验电路及原理 1、发射器 电路如图1所示, 集成电路NE555(或7555)等元件组成自激多谐振荡器，振荡频率约为38KHZ~40KHZ，该频率与C1、R1、RV1均有关系，可调节它们使振荡频率达到要求；当按钮AN按下时，脉冲电流流过红外发射二极管IR-LED，使之发出38KHZ左右的红外脉冲光。 图1 红外发射电路
2、接收器 电路如图2所示，主要由一体化红外接收头、D触发器和小型继电器等组成。CD4013是CMOS集成电路D触发器，内含两个独立的D触发器，外形为双列直插14脚封装，第14脚为电源正极，第7脚为电源负极，工作电压3~18伏，S、R端对Q端的影响如下表1所示。 图2 红外接收器 图 3 红外接收头 表1 D触发器真值表 R S Q 1 1 禁止
0 1 1 1 0 0 0 0 工作 常态时，接收头Uo端输出为高电平，Q1饱和其集电极电位为零，因此U1:A的S=0，R=1，由表1可知，U1:A应有Q=0；当接收头收到红外光时，Uo端输出负脉冲，在负脉冲的低平期间，Q1截止，使U1:A的S=1，R=0，故U1:A的Q=1，随后，Uo端负脉冲消失，U1:A回到常态（Q=0）；因此发射器每按动一次按钮，U1:A的Q端能输出一个正脉冲。 D触发器U1:B接成计数状态，每当其CLK端接受一个脉冲上跳沿，就能改变一种状态，也就是其Q改变一种状态。因此发射器每按动一次按钮，U1:A 的Q端所输出的正脉冲上升沿可触发U1:B翻转，结果是：发射器每按动一次按钮，U1:B的Q端就改变一次状态，通过Q2驱动继电器也能改变一次状态。三、元器件清单 集成电路NE555（7555） 1 D触发器CD4013 1 IC座8脚 1 14脚 1 三极管9012 1 9013 2 红外发射管（任意） 1 一体化红外接收头 1 小继电器（单刀）DC6V 1 微型按钮 2 红色LED指示灯 2 电容47μF 2 10μF 1 1μ F 1 4700 1
红外遥控技术 公布时间: -01-24 红外遥控是现在家用电器中用得较多遥控方法, 其中在车载影音导航系统也被广泛应用。红外遥控特点是不影响周围环境、不干扰其她电器设备。因为其无法穿透墙壁, 故不一样房间家用电器可使用通用遥控器而不会产生相互干扰; 电路调试简单, 只要按给定电路连接无误, 通常不需任何调试即可投入工作; 编解码轻易, 可进行多路遥控。因为各生产厂家生产了大量红外遥控专用集成电路, 需要时按图索骥即可。所以, 现在红外遥控在家用电器、近距离（小于10米）遥控中得到了广泛应用。 1. 红外遥控系统组成 红外遥控系统关键由红外遥控发射装置、红外接收设备、遥控微处理机等组成(见图1)。所以, 遥控系统是一包含单片机数字系统。 2．红外遥控发射器 红外遥控发射装置, 也就是通常我们说红外遥控器是由键盘电路、红外编码电路、电源电路和红外发射电路组成。红外发射电路关键元件为红外发光二极管。它实际上是一只特殊发光二极管; 因为其内部材料不一样于一般发光二极管, 所以在其两端施加一定电压时, 它便发出是红外线而不是可见光。现在大量使用红外发光二极管发出红外线波长为940mm左右,外形与一般φ5发光二极管相同。通常红外遥控为了提升抗干扰性能和降低电源消耗, 红外遥控器常见载波方法传送二进制编码, 常见载波频率为38khz, 这是由发射端所使用455 khz晶振来决定。在发射端要对晶振进行整数分频, 分频系数通常取12, 所以455khz÷12≈37.9khz≈38khz。也有部分遥控系统采取36khz、 40 khz、 56 khz等, 通常由发射端晶振振荡频率来决定。所以, 通常红外遥控器是将遥控信号（二进制脉冲码）调制在38khz 载波上, 经缓冲放大后送至红外发光二极管, 转化为红外信号发射出去。二进制脉冲码形式有多个, 其中最为常见是pwm码（脉冲宽度调制码）和ppm码（脉冲位置调制码, 脉冲串之
用AT89S51单片机制作红外电视遥控器 一般红外电视遥控器的输出都是用编码后串行数据对38～40kHz的方波进展脉冲幅度调制而产生的。 当发射器按键按下后，即有遥控码发出，所按的键不同遥控编码也不同。这种遥控码具有以下特征： 采用脉宽调制的串行码，以脉宽为0.565ms、间隔0.56ms、周期为1.125ms 的组合表示二进制的“0〞；以脉宽为0.565ms、间隔1.685ms、周期为2.25ms 的组合表示二进制的“1〞。 上述“0〞和“1〞组成的32位二进制码经38kHz的载频进展二次调制，然 后再通过红外发射二极管产生红外线向空间发射。一般电视遥控器的遥控编码是连续的32位二进制码组，其中前16位为用户识别码，能区别不同的红外遥控设备，防止不同机种遥控码互相干扰。后16位为8位的操作码和8位的操作反码，用于核对数据是否接收准确。 根据红外编码的格式，发送数据前需要先发送9ms的起始码和4.5ms的结果码。 遥控串行数据编码波形如下列图所示： 接收方一般使用TL0038一体化红外线接收器进展接收解码，当TL0038接收到38kHz红外信号时，输出端输出低电平，否则为高电平。所以红外遥控器发送红外信号时，参考上面遥控串行数据编码波形图，在低电平处发送38kHz红外信号，高电平处则不发送红外信号。 单片机红外电视遥控器电路图如下： C51程序代码： #include
