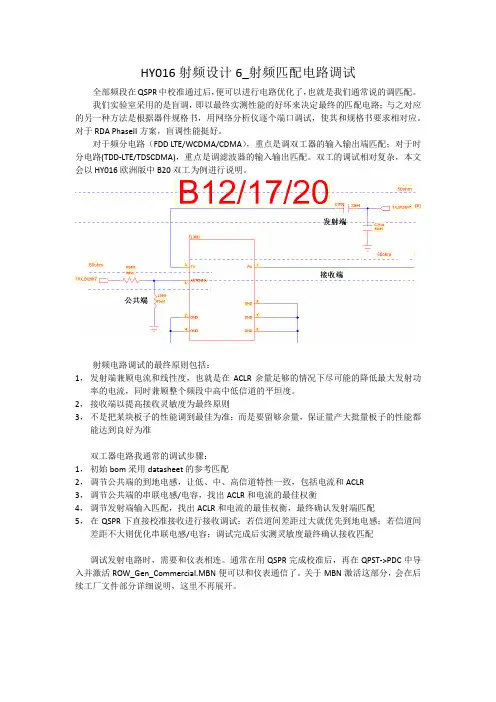

HY016射频设计6_射频匹配电路调试
全部频段在QSPR中校准通过后，便可以进行电路优化了，也就是我们通常说的调匹配。
我们实验室采用的是盲调，即以最终实测性能的好坏来决定最终的匹配电路；与之对应的另一种方法是根据器件规格书，用网络分析仪逐个端口调试，使其和规格书要求相对应。对于RDA PhaseII方案，盲调性能挺好。
对于频分电路（FDD LTE/WCDMA/CDMA），重点是调双工器的输入输出端匹配；对于时分电路(TDD-LTE/TDSCDMA)，重点是调滤波器的输入输出匹配。双工的调试相对复杂，本文会以HY016欧洲版中B20双工为例进行说明。
射频电路调试的最终原则包括：
1，发射端兼顾电流和线性度，也就是在ACLR余量足够的情况下尽可能的降低最大发射功率的电流，同时兼顾整个频段中高中低信道的平坦度。
2，接收端以提高接收灵敏度为最终原则
3，不是把某块板子的性能调到最佳为准；而是要留够余量，保证量产大批量板子的性能都能达到良好为准
双工器电路我通常的调试步骤：
1，初始bom采用datasheet的参考匹配
2，调节公共端的到地电感，让低、中、高信道特性一致，包括电流和ACLR
3，调节公共端的串联电感/电容，找出ACLR和电流的最佳权衡
4，调节发射端输入匹配，找出ACLR和电流的最佳权衡，最终确认发射端匹配
5，在QSPR下直接校准接收进行接收调试：若信道间差距过大就优先到地电感；若信道间差距不大则优化串联电感/电容；调试完成后实测灵敏度最终确认接收匹配
调试发射电路时，需要和仪表相连。通常在用QSPR完成校准后，再在QPST->PDC中导入并激活ROW_Gen_Commercial.MBN便可以和仪表通信了。关于MBN激活这部分，会在后续工厂文件部分详细说明，这里不再展开。
调试前首先要拿到双工的规格书。我们要对比插损、驻波、带内纹波和隔离度这些关键指标。以B20双工为例，我们选用的是RF360 B8622这个型号，对比Murata B20双工的相
接下来便开始B20电路的调试：
B20频段若以20MHz带宽进行测量，则24200是最低信道，24300是中间信道，24399是最高信道。我们需要兼顾低中高信道的性能，若频带较宽（如B41,ch40340-41140,）就建议采用五个测试信道确保整个频段的性能。
先调公共端收敛电感，根据规格书是要并11nH电感
于是我们做如下试验：
最终L3501选择9.1nH，避免高信道电流过大，且ACLR整体也可以
最终R3501选择1.2nH，在低信道和高信道的电流间做个权衡
公共端电路优化完成后，便可以开始发射端的电路修改了。根据规格书，发射通路应该是串3.9nH电感。
至此B20发射通路调试完成，我们可以对比调试前后的电路性能。在低、中信道上电流少许增加的情况下，ACLR稍有提升；高信道上则电流下降了80mA左右。这就是电路调试的
发射调完调接收，以B20的分集接收为例进行说明。
B20 RxSAW输入输出阻抗均为50ohm，不需要匹配，仅需要调试WTR4905端输入C3657。
了3dB，在高信道提高了1.6dB，实现电路调试的价值。
以上便是B20的调试说明，同样的调试方法把板子上其他频段全部调试完成即可。

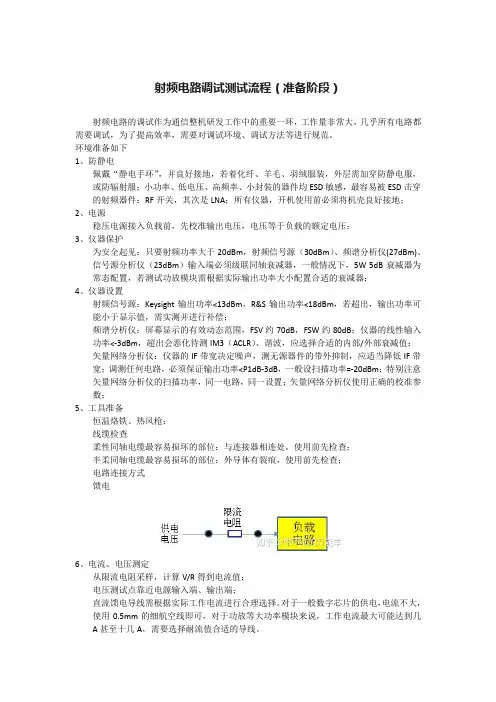

射频电路调试测试流程（准备阶段） 射频电路的调试作为通信整机研发工作中的重要一环，工作量非常大，几乎所有电路都需要调试，为了提高效率，需要对调试环境、调试方法等进行规范。 环境准备如下 1、防静电 佩戴“静电手环”，并良好接地，若着化纤、羊毛、羽绒服装，外层需加穿防静电服，或防辐射服；小功率、低电压、高频率、小封装的器件均ESD敏感，最容易被ESD击穿的射频器件：RF开关，其次是LNA；所有仪器，开机使用前必须将机壳良好接地；2、电源 稳压电源接入负载前，先校准输出电压，电压等于负载的额定电压； 3、仪器保护 为安全起见：只要射频功率大于20dBm，射频信号源（30dBm）、频谱分析仪(27dBm)、信号源分析仪（23dBm）输入端必须级联同轴衰减器，一般情况下，5W 5dB衰减器为常态配置，若测试功放模块需根据实际输出功率大小配置合适的衰减器； 4、仪器设置 射频信号源：Keysight输出功率<13dBm，R&S输出功率<18dBm，若超出，输出功率可能小于显示值，需实测并进行补偿； 频谱分析仪：屏幕显示的有效动态范围，FSV约70dB，FSW约80dB；仪器的线性输入功率<-3dBm，超出会恶化待测IM3（ACLR）、谐波，应选择合适的内部/外部衰减值； 矢量网络分析仪：仪器的IF带宽决定噪声，测无源器件的带外抑制，应适当降低IF带宽；调测任何电路，必须保证输出功率 实验三RFID标签的设计、制作及测试一、【实验目的】 在实际的生产过程中，RFID电子标签在设计并测试完成后，都是在流水线上批量制造生产的。为了让学生体会RFID标签天线设计的理念和工艺，本实验为学生提供了一个手工蚀刻制作RFID电子标签的平台，再配合微调及测试，让学生在亲自动手的过程中，不断地尝试、提炼总结，从而使学生对RFID标签天线的设计及生产工艺，有进一步深刻的理解。 二、【实验仪器及材料】 计算机一台、HFSS软件、覆铜板、Alien Higgs芯片、热转印工具、电烙铁、标签天线实物，UHF测试系统，皮尺 三、【实验内容】 第一步（设计）：从UHF标签天线产品清单中，挑选出一款天线结构，或者自己设计一款标签天线结构，进行HFSS建模画图 第二步（制作）：将第一步中设计好的标签模型用腐蚀法进行实物制作 第三步（测试）：利用UHF读写器测试第二步中制作的标签实物性能 四、【实验要求的知识】 下图是Alien（意联）公司的两款标签天线，型号分别为ALN-9662和ALN-9640。这两款天线均采用弯折偶极子结构。弯折偶极子是从经典的半波偶极子结构发展而来，半波偶极子的总长度为波长的一半，对于工作在UHF频段的半波偶极子，其长度为160mm，为了使天线小型化，采用弯折结构将天线尺寸缩小，可以适用于更多的场合。ALN-9662的尺寸为70mm x 17mm，ALN-9640的尺寸为94.8mm x 8.1mm，之所以有不同的尺寸是考虑到标签的使用情况和应用环境，因为天线的形状和大小必须能够满足标签顺利嵌入或贴在所指定的目标上，也需要适合印制标签的使用。例如，硬纸板盒或纸板箱、航空公司行李条、身份识别卡、图书等。 ALN-9662天线版图 ALN-9640天线版图 射频电路调试经验及问题分析 1前言 文档总结了我工作一年半以来的一些射频（Radio Frequency）调试（以下称为Debug）经验，记录的是我在实际项目开发中遇到并解决问题的过程。现在我想利用这份文档与大家分享这些经验，如果这份文档能够对大家的工作起到一定的帮助作用，那将是我最大的荣幸。 个人感觉，Debug过程用的都是最简单的基础知识，如果能够对RF的基础知识有极为深刻（注意，是极为深刻）的理解，我相信，所有的Bug解起来都会易如反掌。同样，我的这篇文档也将会以最通俗易懂的语言，讲述最通俗易懂的Debug技巧。 在本文中，我尽量避免写一些空洞的理论知识，但是第二章的内容除外。“微波频率下的无源器件”这部分的内容截取自我尚未完成的“长篇大论”——Wi-Fi产品的一般射频电路设计（第二版）。 我相信这份文档有且不只有一处错误，如果能够被大家发现，希望能够提出，这样我们就能够共同进步。 2微波频率下的无源器件 在这一章中，主要讲解微波频率下的无源器件。一个简单的问题：一个1K的电阻在直流情况下的阻值是1K，在频率为10MHz的回路中可能还是1K，但是在10GHz的情况下呢？它的阻值还会是1K吗？答案是否定的。在微波频率下，我们需要用另外一种眼光来看待无源器件。 2.1.微波频率下的导线 微波频率下的导线可以有很多种存在方式，可以是微带线，可以是带状线，可以是同轴电缆，可以是元件的引脚等等。 2.1.1.趋肤效应 在低频情况下，导线内部的电流是均匀的，但是在微波频率下，导线内部会产生很强的磁场，这种磁场迫使电子向导体的边缘聚集，从而使电流只在导线的表面流动，这种现象就称为趋肤效应。趋肤效应导致导线的电阻增大，结果会怎样？当信号沿导体传输时衰减会很严重。在实际的高频场合，如收音机的感应线圈，为了减少趋肤效应造成的信号衰减，通常会使用多股导线并排绕线，而不会使用单根的导线。我们通常用趋肤深度来描述趋肤效应。趋肤深度是频率与导线本身共同的作用，在这里我们不会作深入的讨论。 2.1.2.直线电感 我们知道，在有电流流过的导线周围会产生磁场，如果导线中的电流是交变电流，那么磁场强度也会随着电流的变化而变化，因此，在导线两端会产生一个阻止电流变化的电压，这种现象称之为自感。也就是说，微波频率下的导线会呈现出电感的特性，这种电感称为直线电感。也许你会直线电感很微小，可以忽略，但是我们将会在后面的内容中看到，随着频率的增高，直线电感就越来越重要。 电感的概念是非常重要的，因为微波频率下，任何导线（或者导体）都会呈现出一定的电感特性，就连电阻，电容的引脚也不例外。 2.2.微波频率下的电阻 从根本上说，电阻是描述某种材料阻碍电流流动的特性，电阻与电流，电压的关系在欧姆定律中已经给出。但是，在微波频率下，我们就不能用欧姆定律去简单描述电阻，这个时候，电阻的特性应经发生了很大的变化。 2.2.1.电阻的等效电路 电阻的等效电路。其中R就是电阻在直流情况下电阻自身的阻值，L是电阻的引脚，C 因电阻结构的不同而不同。我们很容易就可以想到，在不同的频率下，同一个电阻会呈现出不同的阻值。想想平时在我们进行Wi-Fi产品的设计，几乎不用到直插的元件（大容量电解 低通滤波器的设计与仿真报告 一、实验目的 （1）熟悉ADS2009的使用及操作； （2）运用此软件设计一低通录波器，通过改变C2.L1的值，使低通录波器达到预定的要求（dB值以大于—3.0以上为宜）； （3）画出输出仿真曲线并标明截止频率的位置与大小。 二、低通滤波器简介 （1）定义：让某一频率以下的信号分量通过，而对该频率以上的信号分量大大抑制的电容、电感与电阻等器件的组合装置。低通滤波器是容许低于截止频率的信号通过，但高于截止频率的信号不能通过的电子滤波装置。 （2）特点与用途 特点：低损耗高抑制；分割点准确；双铜管保护；频蔽好，防水功能强。 用途：产品用途广泛，使用于很多通讯系统，如 CATV EOC 等系统。并能有效的除掉通频带以外的信号和多余的频段、频率的干扰。 低通滤波器在信号处理中的作用等同于其它领域如金融领域中移动平均数所起的作用；低通滤波器有很多种，其中，最通用的就是巴特沃斯滤波器和切比雪夫滤波器。 三、设计步骤 1，建立新项目 （1）在界面主窗口执行菜单命令【File】/【New Project...】，创建 新项目。在选择保存路径时，在“Name”栏中输入项目的名称“lab1”； （2）单击按钮“确认”，出现电路原理图设计及仿真向导对话框，按照要求进行选择选项。 2，建立一个低通录波器设计 （1）在主界面窗口，单击“New Schematic Window”图标，弹出原理图设计窗口； （2）单击“保存”图标，保存原理图，命名为“lpf1”； （3）在元件模型列表窗口中选择“Lumped-Components”集总参数元件类； （4）在左侧面板中选择电容图标，将其放置到电路图设计窗口中，并进行旋转； （5）用类似的方法将电感放置到电路图设计窗口中，并利用接地图标，把电容器的一端接地，将各个器件连接起来； （6）在元件库列表窗口选择“Simulation-S-Param”项，在该面板中选择S-parameter模拟控制器和端口Term，将其放到原理图中。双击电容“C2”并修改其参数。 低通滤波器原理图如下图1所示： 3，电路仿真 1）设置S参数控件参数 （1）双击S参数控件，打开参数设置窗口，将“Step-size”设置为0.5GHz； （2）选中【Display】选项卡，在此列出了所有可以显示在原理 RF电路的PCB设计技巧 如今PCB的技术主要按电子产品的特性及要求而改变，在近年来电子产品日趋多功能、精巧并符合环保条例。故此，PCB的精密度日高，其软硬板结合应用也将增加。 PCB是信息产业的基础，从计算机、便携式电子设备等，几乎所有的电子电器产品中都有电路板的存在。随着通信技术的发展，手持无线射频电路技术运用越来越广，这些设备(如手机、无线PDA等)的一个最大特点是：第一、几乎囊括了便携式的所有子系统；第二、小型化，而小型化意味着元器件的密度很大，这使得元器件（包括SMD、SMC、裸片等）的相互干扰十分突出。因此，要设计一个完美的射频电路与音频电路的PCB，以防止并抑制电磁干扰从而提高电磁兼容性就成为一个非常重要的课题。 因为同一电路，不同的PCB设计结构，其性能指标会相差很大。尤其是当今手持式产品的音频功能在持续增加，必须给予音频电路PCB布局更加关注.据此本文对手持式产品RF电路与音频电路的PCB的巧妙设计（即包括元件布局、元件布置、布线与接地等技巧）作分析说明。 1、元件布局 先述布局总原则：元器件应尽可能同一方向排列，通过选择PCB进入熔锡系统的方向来减少甚至避免焊接不良的现象；由实践所知，元器件间最少要有 0.5mm的间距才能满足元器件的熔锡要求，若PCB板的空间允许，元器件的间距应尽可能宽。对于双面板一般应设计一面为SMD及SMC元件，另一面则为分立元件。 1.1 把PCB划分成数字区和模拟区 任何PCB设计的第一步当然是选择每个元件的PCB摆放位。我们把这一步称为“布板考虑“。仔细的元件布局可以减少信号互连、地线分割、噪音耦合以及占用电路板的面积。 电磁兼容性要求每个电路模块PCB设计时尽量不产生电磁辐射，并且具有一定的抗电磁干扰能力，因此，元器件的布局还直接影响到电路本身的干扰及抗干扰能力，这也直接关系到所设计电路的性能。 ?阻抗变换器和阻抗匹配网络已经成为射频电路以及最大功率传输系统中的基本部件。为了使宽带射频功率放大器的输入、输出达到最佳的功率匹配，匹配电路的设计成为射频功率放大器的重要任务。要实现宽带内的最大功率传输，匹配电路设计非常困难。本文设计的同轴变换器电路就能实现高效率的电路匹配。同轴变换器具有功率容量大、频带宽和屏蔽好的特性，广泛应用于VHF/UHF波段。常见的同轴变换器有1:4和1:9阻抗变换，如图1所示。但是实际应用中，线阻抗与负载不匹配时，它们的阻抗变换不再简单看作1:4或1:9.本文通过建立模型，提出一种简化分析方法。 1 同轴变换器模型 同轴变换器有三个重要参数：阻抗变换比、特征阻抗和电长度。这里用电长度是为了分析方便。当同轴线的介质和长度一定时，电长度就是频率的函数，可以不必考虑频率。 1.1理想模型 理想的1:4变换器的输入、输出阻抗都匹配，每根同轴线的输入、输出阻抗等于其特征阻抗Z0，其等效模型如图2所示。 其源阻抗Zg与ZL负载阻抗变换比为： 图2和公式（1）表明：变换器的阻抗变换比等于输入阻抗与输出阻抗之比。 同轴变换器的输入阻抗等于同轴线的输入阻抗并联，输出阻抗等于同轴线的输出阻抗串联。 1.2通用模型 由于特征阻抗是实数，而源阻抗与负载阻抗一般都是复数，所以，就不能简单的用变换比来计算。阻抗匹配就是输入阻抗等于源阻抗的共轭，实现功率的最大传输。特征阻抗为Z0，电长度为E的无耗同轴线接复阻抗的电路如图3所示。 由于源阻抗与同轴线特征不匹配，电路的反射系数就不是负载反射系数。 由于同轴线是无耗的，进入同轴线的功率就等于负载消耗的功率。那就可以把电路简化只有一个负载Zin，又因为Zg与Zin都是复数且串联，就可以把Zg中的虚部等效到Zin中，最后得到反射系数为： 其中： Wi-Fi产品射频电路调试经验 https://www.doczj.com/doc/2d17178741.html,/article/11-04/422921302067041.html?sort=1111_1119_1438_0 2011-04-06 13:17:21 来源：电子发烧友 关键字：Wi-Fi 射频电路调试经验 这份文档是生花通信的一线射频工程师总结了的Wi-Fi产品开发过程中的一些射频调试经验，记录并描述在实际项目开发中遇到并解决问题的过程。 1 前言 这份文档总结了我工作一年半以来的一些射频（Radio Frequency）调试（以下称为Debug）经验，记录的是我在实际项目开发中遇到并解决问题的过程。现在我想利用这份文档与大家分享这些经验，如果这份文档能够对大家的工作起到一定的帮助作用，那将是我最大的荣幸。 个人感觉，Debug过程用的都是最简单的基础知识，如果能够对RF的基础知识有极为深刻（注意，是极为深刻）的理解，我相信，所有的Bug解起来都会易如反掌。同样，我的这篇文档也将会以最通俗易懂的语言，讲述最通俗易懂的Debug技巧。 在本文中，我尽量避免写一些空洞的理论知识，但是第二章的内容除外。“微波频率下的无源器件”这部分的内容截取自我尚未完成的“长篇大论”——Wi-Fi产品的一般射频电路设计（第二版）。 我相信这份文档有且不只有一处错误，如果能够被大家发现，希望能够提出，这样我们就能够共同进步。 2 微波频率下的无源器件 在这一章中，主要讲解微波频率下的无源器件。一个简单的问题：一个1K的电阻在直流情况下的阻值是1K，在频率为10MHz的回路中可能还是1K，但是在10GHz的情况下呢？它的阻值还会是1K吗？答案是否定的。在微波频率下，我们需要用另外一种眼光来看待无源器件。 2.1. 微波频率下的导线 微波频率下的导线可以有很多种存在方式，可以是微带线，可以是带状线，可以是同轴电缆，可以是元件的引脚等等。 2.1.1. 趋肤效应 在低频情况下，导线内部的电流是均匀的，但是在微波频率下，导线内部会产生很强的磁场，这种磁场迫使电子向导体的边缘聚集，从而使电流只在导线的表面流动，这种现象就称为趋肤效应。趋肤效应导致导线的电阻增大，结果会怎样？当信号沿导体传输时衰减会很严重。 在实际的高频场合，如收音机的感应线圈，为了减少趋肤效应造成的信号衰减，通常会使用多股导线并排绕线，而不会使用单根的导线。 射频电路PCB的设计技巧 摘要：针对多层线路板中射频电路板的布局和布线，根据本人在射频电路PCB设计中的经验积累，总结了一些布局布线的设计技巧。并就这些技巧向行业里的同行和前辈咨询，同时查阅相关资料，得到认可，是该行业里的普遍做法。多次在射频电路的PCB设计中采用这些技巧，在后期PCB的硬件调试中得到证实，对减少射频电路中的干扰有很不错的效果，是较优的方案。 关键词：射频电路；PCB；布局；布线 由于射频(RF)电路为分布参数电路，在电路的实际工作中容易产生趋肤效应和耦合效应，所以在实际的PCB设计中，会发现电路中的干扰辐射难以控制，如：数字电路和模拟电路之间相互干扰、供电电源的噪声干扰、地线不合理带来的干扰等问题。正因为如此，如何在PCB的设计过程中，权衡利弊寻求一个合适的折中点，尽可能地减少这些干扰，甚至能够避免部分电路的干涉，是射频电路PCB设计成败的关键。文中从PCB的LAYOUT角度，提供了一些处理的技巧，对提高射频电路的抗干扰能力有较大的用处。 1 RF布局 这里讨论的主要是多层板的元器件位置布局。元器件位置布局的关键是固定位于RF路径上的元器件，通过调整其方向，使RF路径的长度最小，并使输入远离输出，尽可能远地分离高功率电路和低功率电路，敏感的模拟信号远离高速数字信号和RF信号。 在布局中常采用以下一些技巧。 1．1 一字形布局 RF主信号的元器件尽可能采用一字形布局，如图1所示。但是由于PCB板和腔体空间的限制，很多时候不能布成一字形，这时候可采用L形，最好不要采用U字形布局(如图2所示)，有时候实在避免不了的情况下，尽可能拉大输入和输出之间的距离，至少1．5 cm 以上。 HY016射频设计6_射频匹配电路调试 全部频段在QSPR中校准通过后，便可以进行电路优化了，也就是我们通常说的调匹配。 我们实验室采用的是盲调，即以最终实测性能的好坏来决定最终的匹配电路；与之对应的另一种方法是根据器件规格书，用网络分析仪逐个端口调试，使其和规格书要求相对应。对于RDA PhaseII方案，盲调性能挺好。 对于频分电路（FDD LTE/WCDMA/CDMA），重点是调双工器的输入输出端匹配；对于时分电路(TDD-LTE/TDSCDMA)，重点是调滤波器的输入输出匹配。双工的调试相对复杂，本文会以HY016欧洲版中B20双工为例进行说明。 射频电路调试的最终原则包括： 1，发射端兼顾电流和线性度，也就是在ACLR余量足够的情况下尽可能的降低最大发射功率的电流，同时兼顾整个频段中高中低信道的平坦度。 2，接收端以提高接收灵敏度为最终原则 3，不是把某块板子的性能调到最佳为准；而是要留够余量，保证量产大批量板子的性能都能达到良好为准 双工器电路我通常的调试步骤： 1，初始bom采用datasheet的参考匹配 2，调节公共端的到地电感，让低、中、高信道特性一致，包括电流和ACLR 3，调节公共端的串联电感/电容，找出ACLR和电流的最佳权衡 4，调节发射端输入匹配，找出ACLR和电流的最佳权衡，最终确认发射端匹配 5，在QSPR下直接校准接收进行接收调试：若信道间差距过大就优先到地电感；若信道间差距不大则优化串联电感/电容；调试完成后实测灵敏度最终确认接收匹配 调试发射电路时，需要和仪表相连。通常在用QSPR完成校准后，再在QPST->PDC中导入并激活ROW_Gen_Commercial.MBN便可以和仪表通信了。关于MBN激活这部分，会在后续工厂文件部分详细说明，这里不再展开。 射频电路设计地困境及对策 hc360慧聪网通信行业频道 2004-04-16 11:23:41 射频电路地设计技术一度专属于少数专家掌握并拥有其自己地专用芯片组,如今已能和数字电路模块及模拟电路模块集成在同一块 IC 里了.再则,射频电路设计中固有地临界尺寸要求,更增加了工程压力. 要点●射频电路设计师必须经常采用间接测量电路性能地方式,来推断电路故障地原因. ●射频电路设计问题正在影响数字电路设计和模拟电路设计. ●将射频电路集成在同一块印制电路板或 IC 上,这会促使人们使用一种新地设计方法. ● EDA 厂商正在开始提供集成时域仿真和频域仿真地分析工具. 射频电路设计就是对发射电磁信号地电路进行设计.射频意为无线电频率,因为射频电路在其初期,只能发射调幅和调频两个波段地无线电信号.今天,把高频电路设计称为“射频电路设计”,只是沿用了历史名称.图1表明,自从 20 世纪 60 年代使用 UHF 电视技术以来,广播设备使用高于 300000 MHz地频率.从那时以来,通信设备地内容、频率和带宽都增加了.安捷伦科技 射频电路设计对特性阻抗Z的经验公式做公式化处理，参见P61 波阻抗公式： E H =Z= μ/ε=377Ω? 相速公式： v=ω β = 1 εμ 电抗公式： Xc= 1 Xl=ωL 直流电阻公式： R= l σS = l πa2σ 高频电阻公式： R′=a R 高频电感公式： L=R′ω 趋肤厚度公式： δ= 1πfμσ 铜线电感实用公式： L′=R a πfμσ= 2l 2 ? 1 πδμσ= 2l μ0/πσf= 1.54 f uH 高频电容公式： C=εA d 高频电导率： G=σA = ωεA = ωC 电容引线电感经验公式： L′=Rd?a πfμ.σ= 2lμ. = 771 f nH 电容引线串联电阻公式： R′=R?a 2δ = 2l 2πaσ πfμ.σ= l a μ.f πσ =4.8 fμΩ 电容漏电阻： R=1 G = 1 2πfC?tanΔ = 33.9exp6 f MΩ TanΔ的定义： ESR=tanΔωC 空气芯螺旋管的电感公式： L= πr2μ.N2螺旋管的电容： C=ε.?2πrN?2a l N =4πε.? raN2 l 微分算符的意义： ? x= 0? ? ?z ? ?y ? 0? ?? ? ?y ? ?x 电容，电感，电导，电阻的定义： C=εw d L= d G= σw R= d σw 特性阻抗表达式： Z=L C 若是平行板传输线： Z=μεd w 关于微带线设计的若干公式： w/h < 1时， Z= Z. 2π ε′ 8? w + w 4? 其中， Z.=376.8Ω ε′=εr+1 + εr?1 1+ 12h? 1 2 +0.041? w2 w/h>1时 Z= Z. ε′? 1.39+ w h+ 2 3ln w h+1.444 其中， ε′=εr+1 + εr?1 1+ 12h? 1 2 如何设计微带线w/h<2时： w h = 8e A e2A?2 其中， A=2πZ Z. εr+1 2 + εr?1 εr+1 0.23+ 0.11 εr w/h>2时： W =2 (B?1?ln2B?1+ εr?1 (ln B?1 +0.39? 0.61 )) 其中， B= Z.π2Zεr 反射系数的定义： 实验一：滤波器（Filter ） 一、实验目的： 1.了解基本[低通]及[带通]滤波器之设计方法。 2.利用实验模组实际测量以了解[滤波器]的特性。 二、实验设备： 三、实验理论分析： （一）滤波器的种类 以信号被滤掉的频率范围来区分，可分为[低通]（Lowpass ）、[高通]（Highpass ）、[带通]（Bandpass ）及[带阻]（Bandstop ）四种。若以滤波器的频率响应来分，则常见的有[巴特渥兹型](Butter-worth)、[切比雪夫I 型](Tchebeshev Type-I)、[切比雪夫Ⅱ型](T chebeshev Type-Ⅱ)及[椭圆型](Elliptic)等，若按使用元件来分，则可分为[有源型]及[无源型]两类。其中[无源型]又可分为[L-C 型](L-C Lumped)及[传输线型](Transmission line)。而[传输线型]以其结构不同又可分为[平行耦合型](Parallel Coupled)、[交叉指型](Interdigital)、[梳型](Comb-line)及[发针型](Hairpin-line)等等不同结构。 本实验以较常用的[巴特渥兹型](Butter-worth)、[切比雪夫I 型] (Tchebeshev Type-I)为例，说明其设计方法。 首先了解[Butter-worth]及[Tchebeshev Type-I]低通滤波器的响应图。 (a) [Butterowrth] []|),(|log 10),(, 011),(2ωωωω ωN B N B if N B LP N LP ?=≥+= (b) [Tchebyshev Type] []|),,(|l o g 10),,(, ) (11),,(22 ωωωεωN rp T N rp T T N rp T LP n LP ?=+= 其中 rp(dB)是[通带纹波](passband ripple), 110 10 /2-=rp ε N 为元件级数数（order of element for lowpass prototype ） ω为截通比（stopband-to-passband ratio ）， ω= fc / fx (for lowpass) = B Wp / BWx (for bandpass) 其中 fc 是-3 dB 截止频率（3 dB cutoff frequency ） fx 是截止频率（stopband frequency ） BWp 是通带频宽（passband bandwidth ） BWx 是截止频宽（stopband bandwidth ） T n (ω)为[柴比雪夫]多项式(Tchebyshey polynom als) [] [] ? ??>???≤?≤??=--1)(cosh cosh 1 0)(cos cos )(1 1ωαωαωαωαωif N if N T n 其中 ?? ? ?????? ???=-ε α1cosh 1 cosh 1 N ，110 10 /2 -=rp ε 图6-1(a)(b)即是[三级巴特渥兹型]B （3，ω）与三种不同纹波和级数的[切比雪夫型]的截通比响应的比较图。理论上，在通带内[巴特渥兹型]是无衰减的（Maximun flat ），而[切比雪夫型]较同级数的[巴特渥兹型]有较大的衰减量。实际应用上，除非在通带内要求必须是平坦响应（flat response ）外，大多允许通带少量的衰减而采用[切比雪夫型]以获得较大的截通效应或减少元件级数。 射频发射机电路设计 文献综述 前言 超外差接收是一种巧妙的接收方法，利用它，能使因无线电信号直接接收和放大而引起的一系列困难得到解决。在费森登思想的基础上，1912年，阿姆斯特朗在接收机中设置了本机振荡(简称“本振”)电路，通过双联可变电容器进行同步调谐，保证本振频率始终跟踪外来信号频率的变化，而且始终比外来信号高一个固定的中频。这样，不管所接收的各个电台的载波频率差别多大，与本振频率混频后，产生的都是统一的中频信号。再对这个统一的中频信号进行放大、检波，就可得到所需要的音频信号。利用超外差原理设计的电路，能使接收机电路大大简化，接收机的性能与灵敏度也得到提高。当时阿姆斯特朗还成功地组装出一台超外差接收机。同年，阿姆斯特朗与德·福雷斯特及兰茂尔各自独立发明了再生电路。 超外差接收原理不仅适用于收音机电路，还具有广泛的应用价值，它适用于电视广播、微波通信、雷达等无线电技术的各个领域。超外差原理已成为现代无线电接收理论的基础，凡是涉及无线电信号接收的电子设备，都离不开超外差接收电路。阿姆斯特朗的这项重要发明，不仅推动了无线电技术早期发展的进程，而且在无线电事业的征途上至今还闪现着它的技术光芒。 超外差原理的典型应用是超外差接收机。从天线接收的信号经高频放大器（见调谐放大器）放大，与本地振荡器产生的信号一起加入混频器变频，得到中频信号，再经中频放大、检波和低频放大，然后送给用户。接收机的工作频率范围往往很宽，在接收不同频率的输入信号时，可以用改变本地振荡频率f1的方法使混频后的中频fi保持为固定的数值。 概述 超外差接收机是超外差电路的典型应用，是全面学习模拟电路基础知识最好的切入点之一。通过简单分析超外差式接收机中输入电路、变频电 实用资料——射频电路板设计技巧成功的RF设计必须仔细注意整个设计过程中每个步骤及每个细节，这意味着必须在设计开始阶段就要进行彻底的、仔细的规划，并对每个设计步骤的进展进行全面持续的评估。而这种细致的设计技巧正是国内大多数电子企业文化所欠缺的。 近几年来，由于蓝牙设备、无线局域网络(WLAN)设备，和移动电话的需求与成长，促使业者越来越关注RF电路设计的技巧。从过去到现在，RF电路板设计如同电磁干扰(EMI)问题一样，一直是工程师们最难掌控的部份，甚至是梦魇。若想要一次就设计成功，必须事先仔细规划和注重细节才能奏效。 射频(RF)电路板设计由于在理论上还有很多不确定性，因此常被形容为一种「黑色艺术」(black art) 。但这只是一种以偏盖全的观点，RF电路板设计还是有许多可以遵循的法则。不过，在实际设计时，真正实用的技巧是当这些法则因各种限制而无法实施时，如何对它们进行折衷处理。重要的RF设计课题包括：阻抗和阻抗匹配、绝缘层材料和层叠板、波长和谐波...等，本文将集中探讨与RF电路板分区设计有关的各种问题。 微过孔的种类 电路板上不同性质的电路必须分隔，但是又要在不产生电磁干扰的最佳情况下连接，这就需要用到微过孔(microvia)。通常微过孔直径为0.05mm至0.20mm，这些过孔一般分为三类，即盲孔(blind via)、埋孔(bury via)和通孔(through via)。盲孔位于印刷线路板的顶层和底层表面，具有一定深度，用于表层线路和下面的内层线路的连接，孔的深度通常不超过一定的比率(孔径)。埋孔是指位于印刷线路板内层的连接孔，它不会延伸到线路板的表面。上述两类孔都位于线路板的内层，层压前利用通孔成型制程完成，在过孔形成过程中可能还会重叠做好几个内层。第三种称为通孔，这种孔穿过整个线路板，可用于实现内部互连或作为组件的黏着定位孔。 采用分区技巧 在设计RF电路板时，应尽可能把高功率RF放大器(HPA)和低噪音放 射频通信电路课程设计报告 引言 混频器在通信工程和无线电技术中，应用非常广泛，在调制系统中，输入的基带信号都要经过频率的转换变成高频已调信号。在解调过程中，接收的已调高频信号也要经过频率的转换，变成对应的中频信号。特别是在超外差式接收机中，混频器应用较为广泛，如AM 广播接收机将已调幅信号535KHZ-一1605KHZ要变成为465KHZ中频信号，电视接收机将已调48．5M一870M 的图象信号要变成38MHZ的中频图象信号。 常用的振幅检波电路有包络检波和同步检波两类。输出电压直接反映调幅包络变化规律的检波电路,称为包络检波电路,它适用于普通调幅波的检波。通常根据信号大小的不同,将检波器分为小信号平方律检波和大信号峰值包络检波两信号检波。 目前, 在应用较广泛的电路仿真软件中, Pspice是应用较多的一种。Psp ice 能够把仿真与电路原理图的设计紧密得结合在一起。广泛应用于各种电路分析,可以满足电路动态仿真的要求。其元件模型的特性与实际元件的特性十分相似,因而它的仿真波形与实验电路的测试结果相近,对电路设计有重要的指导意义。 由此可见，混频电路是应用电子技术和无线电专业必须掌握的关键电路。 [3] 目录 引言 (2) 一．概述 (3) 二. 方案分析 (4) 三．单元电路的工作原理 (6) 1．LC正弦波振荡器 (6) 2．模拟乘法器电路 (8) 3．谐振电路 (9) 4．包络检波 (12) 四．电路性能指标的测试 (16) 五．课程设计体会..................................................................................................... 错误！未定义书签。参考文献..................................................................................................................... 错误！未定义书签。 射频电路实验报告12/13 学年第1学期 学院：信息与通信工程学院 专业：电子信息科学与技术 学生姓名：学号： 指导教师：李永红 日期: 2012 年10月28日 实验一滤波器设计 一、实验目的 (1) 掌握基本的低通和带通滤波器的设计方法。 (2) 学会使用微波软件对低通和高通滤波器进行设计和仿真，并分析结果。 二、预习内容 (1) 滤波器的相关原理。 (2) 滤波器的设计方法。 三、实验设备 Microwave Office软件 四、理论分析 滤波器的种类： (1) 按通带特性分为低通、高通、带通及带阻四种。 (2) 按频率响应分为巴特沃斯、切比雪夫及椭圆函数等。 (3) 按使用原件又可分为L-C性和传输线型。 五、软件仿真 设计一个衰减为3dB，截止频率为75MHz的[切比雪夫型1dB 纹波LC 低通滤波器（Zo=50ohm），并且要求该滤波器在100MHz至少有20dB 的衰减。 图1-1切比雪夫型1dB 纹波LC低通滤波器电路图 图1-2 模拟仿真结果 六、结果分析 经过仿真，得到了两种滤波器的频率特性的到了结果。红色的曲线为低通滤波器，蓝色的为带通滤波器，两种滤波器的特性可以鲜明地在图上看出差别。低通滤波器在低频区域，是通带，通带非常的平缓，纹波较低，但是截至段不是很陡。带通滤波器具有较好的陡峭特性，但是相对而言，通带比较窄而且纹波较大。 实验二放大器设计 一、实验目的 (1) 掌握射频放大器的基本原理与设计方法。 (2) 学会使用微波软件对射频放大器进行设计和仿真，并分析结果。 二、预习内容 (1) 放大器的基本原理。 (2) 放大器的设计方法。 三、实验设备 Microwave Office软件 四、理论分析 射频晶体管放大器常用器件为BJT、FET、MMIC。 放大器电路的设计主要是输入/输出匹配网络。输入匹配网络可按低噪声或高增益设计，输出匹配网络要考虑尽可能高的增益。 ADS，MWO，Ansoft还是CST、HFSS 频微波类书 希望对大家有点帮助： 1.《射频电路设计--理论与应用》『美』Reinhold Ludwig 著电子工业出版社 个人书评：射频经典著作，建议做RF的人手一本，里面内容比较全面，这本书要反复的看，每读一次都会更深一层理解. 随便提一下，关于看射频书籍看不懂的地方怎么办？我提议先看枝干或结论有个大概印象，实在弄不明白就跳过（当然可问身边同事同学或GOOGLE一下），跳过不是不管它了，而是尽量先看完自己能看懂的，看第二遍的时候再重点抓第一次没有看懂的地方，人的思维是不断升华的，知识的也是一个系统体系，有关联的，当你把每一块砖弄明白了，就自然而然推测出金字塔塔顶是怎么架设出来的。 2. 《射频通信电路设计》『中』刘长军著科学技术出版社 个人书评：有拼凑之嫌（大量引用书1和《微波晶体管放大电路分析与设计》内容），但还是有可取之处，加上作者的理解，比看外文书（或者翻译本）看起来要通俗易懂，毕竟是中国人口韵。值得一看，书上有很多归纳性的经验. 3．《高频电路设计与制作》『日』市川欲一著科学技术出版社 个人书评：本人说实话比较喜欢日本人写书的风格和语言，及其通俗，配上图示，极其深奥的理论看起来明明朗朗，比那些从头到尾只会搬抄公式的某些教授强们多了，本书作者的实践之作，里面都是一些作者的设计作品和设计方法，推荐一看. 4. 《LC滤波器设计与制作》『日』森荣二著科学技术出版社 个人书评：语言及其通俗易懂，完全没有深奥的理论在里面，入门者看看不错，但是设计方法感觉有点落后，完全手工计算.也感觉内容的太细致，此书一般. 5. 《振荡电路设计与应用》『日』稻叶宝著科学技术出版社 个人书评：这边书还不错，除了学到振荡电路设计，还学到了很多模拟电路的基础应用，唯一缺点书中的内容涉及频率的都不够高（k级，几M,几十，几百M的振荡器），做有源电路的可以看一下,整体感觉还行. 6. 《锁相环电路设计与应用》『日』远坂俊昭著科学技术出版社 个人书评：对PLL原理总是搞不太明白的同学可以参考此书，图形图片很多，让人很直观明白，比起其他PLL书只会千篇一律写公式强千倍。好书，值得收藏！ 7. 《信号完整性分析》『美』Eric Bogatin 著电子工业出版社 个人书评：前几章用物理的方法看电子，感觉不好理解，写的感觉很拗口，翻译好像也有些不到位，但后面几章写的确实好，尤其是关于传输线的，对你理解信号的传输的实际过程，能建立一个很好的模型，推荐大家看一下，此书还是不错的.（看多了RF的，换换胃口）8. 《高速数字设计》『美』Howard Johnson著电子工业出版社 个人书评：刚刚卓越买回来，还没有动“她”呢，随便翻了下目录，做高速电路和PCB Layout 的工程师一看要看下，这本书也是经典书喔！ 9.《蓝牙技术原理开发与应用》『中』钱志鸿著北京航空航天大学出版社 个人书评：当时自己做蓝牙产品买的书，前2年仅有的几本，上面讲了一下蓝牙的基本理论（恰当的说翻译了蓝牙标准），软件，程序的东西占大部分内容. 10.《EMC电磁兼容设计与测试案例分析》『中』郑军奇著电子工业出版社 个人书评：实战性和很强的一本书，本人做产品经常要送去信息产业部电子研究5所做EMC 测试，认证.产品认证是产品成功的临门一脚，把这脚球踢好，老板会很赏识你的，如果你也负责产品的EMC，这本书必读。作者写有很多实例，很有代表性，对你解决EMC问题，会有引导性（指导性）的的意义。 射频电路板设计由于在理论上还有很多不确定性，因此常被形容为一种“黑色艺术”，但这个观点只有部分正确，RF电路板设计也有许多可以遵循的准则和不应该被忽视的法则。 不过，在实际设计时，真正实用的技巧是当这些准则和法则因各种设计约束而无法准确地实施时如何对它们进行折衷处理。当然，有许多重要的RF设计课题值得讨论，包括阻抗和阻抗匹配、绝缘层材料和层叠板以及波长和驻波等，在全面掌握各类设计原则前提下的仔细规划是一次性成功设计的保证。 RF电路设计的常见问题 1、数字电路模块和模拟电路模块之间的干扰 如果模拟电路(射频)和数字电路单独工作，可能各自工作良好。但是，一旦将二者放在同一块电路板上，使用同一个电源一起工作，整个系统很可能就不稳定。这主要是因为数字信号频繁地在地和正电源(>3 V)之间摆动，而且周期特别短，常常是纳秒级的。由于较大的振幅和较短的切换时间。使得这些数字信号包含大量且独立于切换频率的高频成分。在模拟部分，从无线调谐回路传到无线设备接收部分的信号一般小于lμV。因此数字信号与射频信号之间的差别会达到120 dB。显然．如果不能使数字信号与射频信号很好地分离。微弱的射频信号可能遭到破坏,这样一来，无线设备工作性能就会恶化，甚至完全不能工作。 2、供电电源的噪声干扰 射频电路对于电源噪声相当敏感,尤其是对毛刺电压和其他高频谐波。微控制器会在每个内部时钟周期内短时间突然吸人大部分电流,这是由于现代微控制器都采用CMOS工艺制造。因此。假设一个微控制器以lMHz的内部时钟频率运行，它将以此频率从电源提取电流。如果不采取合适的电源去耦．必将引起电源线上的电压毛刺。如果这些电压毛刺到达电路RF部分的电源引脚,严重时可能导致工作失效。 3、不合理的地线 如果RF电路的地线处理不当,可能产生一些奇怪的现象。对于数字电路设计,即使没有地线层,大多数数字电路功能也表现良好。而在RF频段，即使一根很短的地线也会如电感器一样作用。粗略地计算,每毫米长度的电感量约为l nH,433 MHz时10 toni PCB线路的感抗约27Ω。如果不采用地线层，大多数地线将会较长，电路将无法具有设计的特性。 4、天线对其他模拟电路部分的辐射干扰 在PCB电路设计中，板上通常还有其他模拟电路。例如，许多电路上都有模，数转换(ADC)或数／模转换器(DAC)。射频发送器的天线发出的高频信号可能会到达ADC的模拟淙攵恕Ｒ蛭魏蔚缏废呗范伎赡苋缣煜咭谎⒊龌蚪邮誖F信号。如果ADC输入端的处理不合理，RF信号可能在ADC输入的ESD二极管内自激。从而引起ADC偏差。 一、射频电路布局原则 在设计RF布局时,必须优先满足以下几个总原则： (1)尽可能地把高功率RF放大器(HPA)和低噪音放大器(LNA)隔离开来，简单地说，就是让高功率RF发射电路远离低功率RF接收电路； (2)确保PCB板上高功率区至少有一整块地，最好上面没有过孔，当然，铜箔面积越大越好； (3)电路和电源去耦同样也极为重要； 实验报告 课程名称： ADS射频电路设计基础与典型应用实验项目名称：交直流仿真分析 学院：工学院 专业班级：11级信息 姓名： 学号：1195111016 指导教师：唐加能 2014年12月23 日 预习报告 一、 实验目的 通过本节实验课程进一步熟悉使用ADS 软件，并学会使用ADS 软件进行交直流分析。 二、 实验仪器 电脑，ADS 仿真软件 三、 实验原理 （一）ADS 软件的直流，交流仿真功能 1.直流仿真 电路的直流仿真是所有射频有源电路分析的基础，在执行有源电路交流分析、S 参数仿真或谐波平衡仿真等其他仿真前，首先需要进行直流仿真，直流仿真主要用来分析电路的直流工作点。直流仿真元件面板主要包括直流仿真控制器、直流仿真设置控制器、参数扫描计划控制器、参数扫描控制器、节点设置和节点名控件、显示模板控件和仿真测量等式控件，这些面板上的原件经过设置以后既可以提供有源电路单点的直流分析，又可以提供有源电路参数扫描分析。 2.交流仿真 交流仿真能获得电路小信号时的多种参数，如电压增益、电流增益、跨导和噪声等。交流仿真执行时，首先对电路进行直流分析，并找到非线性原件的直流工作点，然后将非线性器件在静态工作点附近进行线性化处理，分析小信号在静态工作点附近的输入输出关系。 （二）交直流仿真面版与控制原件 1.直流仿真 图1中元件面板列出了直流仿真的所有仿真控件。 直流仿真控制器（DC ）：直流仿真控制器（DC ） 是控制直流仿真的最重要控件，使用直流仿真控制器可以设置仿 真的扫描参数和参数的扫描范围等相关参数。 直流仿真设置控制器（OPTIONS ）：直流仿真设置控制器主要用来设置直流仿真的外部环境和计算方式，例如，环境温度、设备温度、仿真的收敛性、仿真的状态提示和输出文件的特性等相关内容。2016年《射频电路设计》实验
