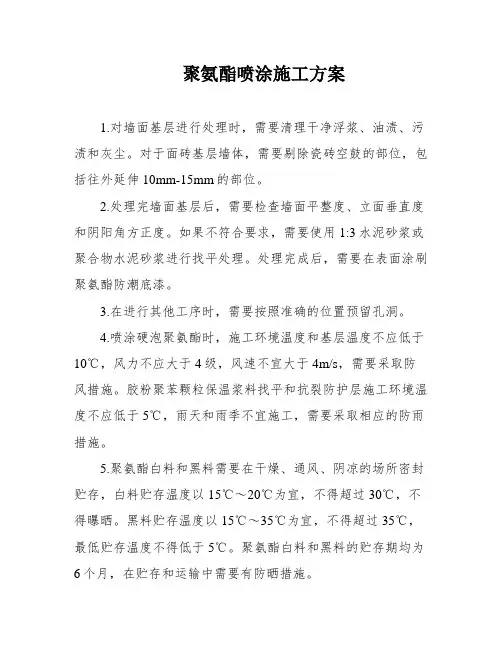

一、墙面基层
1、墙体表面的浮浆、油渍、污渍、灰尘应清理干净，基层墙体为面砖时对瓷砖
空鼓的部位剔除（在瓷砖空鼓的往外延伸10mm-15mm的部位也应剔除）。
2、基层墙体检查清理完毕后检查基层墙体的墙面平整度、立面垂直度、阴阳角
方正度如果达不到普通抹灰的要求，应采用1:3水泥砂浆或聚合物水泥砂浆重新进行找平处理。
3、基层墙体检查验收完毕后，在其表面涂刷聚氨酯防潮底漆。
4、其他工序要求预留的孔洞按照准确的位置预留。
二、施工环境
1、喷涂硬泡聚氨酯的施工环境温度及基层温度不应低于10℃，风力不应大于4
级，风速不宜大于4m/s，应有防风措施。
2、胶粉聚苯颗粒保温浆料找平及抗裂防护层施工环境温度不应低于5℃。严禁雨
天施工，雨季施工应采取防雨措施。
3、聚氨酯白料、黑料应在干燥、通风、阴凉的场所密封贮存，白料贮存温度以
15℃～20℃为宜，不得超过30℃，不得曝晒。黑料贮存温度以15℃～35℃为宜，不得超过35℃，最低贮存温度不得低于5℃。聚氨酯白料、聚氨酯黑料的贮存期均为6个月。聚氨酯白料、黑料在贮存运输中应有防晒措施。
三、施工准备
1、技术准备
1）、编制完成施工技术方案，并经建设、监理及总承包单位会审，以达到意见的统一。
2)、编制完成外墙保温深化设计图，并与建设、监理、设计及总包单位对细部节
点图进行进一步的会审，修改并最终确认后提交正式的图纸供施工和验收使用。
3）、与建设、监理单位及总包方单位交底外墙保温装饰层施工前土建应具备的条
件，以使工地尽早具备外墙保温装饰工程的进场条件。
4）、提前向监理、建设单位提交关于材料和保温装饰系统的检测报告，使用说明书、资质等相关工程资料。
5）、提前与建设、监理及总包单位在工程现场确定具有代表性的部位，根据技术要求施工样板墙体。
2、材料准备
1）、根据建设单位合同订购的材料型号提前进行材料生产，分批进场，在进场时做好记录，并报监理验收，随货提供合格证、质量证明文件。
2）、在现场准备好材料的储存、堆放场地，派专人负责看管、发料。
3、施工人员及机具
1）、工程施工所要用到的施工机具、设备在开始施工前提前运送到工地现场，调试合格。
2）、空气压缩机:型号W-1.0/7公称排气量1.0m3/min,额定排气压力0.7Mpa配用电机功率7.5KW.空气压缩机使用安装时应注意以下几点：
开机前必须首先检查油标,油标指示不足必须将润滑油加足方可开机.润滑油夏季用19号,冬季用13号不允许用其他机油代替。
检查配电设施与电机的匹配,使用时电源电压应满足±5%的要求如不能满足要求电机易烧损。
开机前应打开排污阀,排尽压缩机内污水.用手拉动皮带轮确认可轻松转动后开机. 开机后应空转10-20分钟,无异常现象再逐渐升高到额定工作压力下运转。
3）、双组分硬泡聚氨酯高压无气喷涂机：
四、施工工艺流程
五、喷施PU保温材料
1、做好遮挡以防污染相邻部位。开启高压无气喷涂机将聚氨酯保温硬泡均匀地
喷涂于墙面之上，喷施应从角膜坡口处开始,发起泡后,沿发泡边沿喷施施工。
2、第一遍喷涂厚度宜控制在1cm左右。喷施第一遍之后在喷涂硬泡层上插与设
计厚度相等的标准厚度钉,插钉间距30-40cm为宜,并成梅花状分布。
3、插钉之后继续施工,喷涂可多遍完成，每遍厚度宜控制在10mm之内。控制喷
涂厚度至刚好覆盖钉头为止。(喷涂硬泡表面应看到钉头位置,但看不到钉头)
4、喷施PU保温材料时要注意防风，为防止风吹PU保温材料造成污染,吊篮,脚
手架应该挂有小眼安全网.风速超过5m/s时不应施工。
5、聚氨酯硬泡保温层喷施后应按要求检查保温层厚度,并按检验批要求进行质量
检验做检验记录。
6、对于硬泡聚氨酯保温层厚度严重超标处(已超过垂直控制线即保温层总厚度)
可用手锯将过厚处修平。
六.质量验收
1、保温工程验收资料准备
保温工程施工的施工图;设计说明,设计变更资料;材料的出厂合格证书;
第三方法定检测单位的材料性能报告;材料进场验收记录:材料进场复检报告;
隐蔽工程验收记录;施工质量记录等。
2、保温工程检验批
外墙外保温的检验批和检验数量应符合下列规定:以500-1000m2划分一个检验批,不足500m2也应划分一个检验批;每个检验批每100m2应至少抽查一处,每处不得小于10m2.门窗口以50个口为一检验批,抽查率不应小于3%。
3、聚氨酯保温层验收方法
1）、外墙外保温工程应在聚氨酯硬泡保温层施工完毕做隐蔽验收.抗裂砂浆防护面层施工完毕做分项工程验收.
2）、聚氨酯硬泡保温层检验方法为:每处检验面积为1m2,在1m2的面积内至少均匀测5个点的聚氨酯保温层厚度，各测点保温层厚度的算术平均值为此处保温层厚度的测定值，检验工具为有毫米刻度钢尺,探针.具体做法是探针扎入保温层后,用钢尺测量厚度并用红铅笔将厚度值记录于测点处,测完5个点后算出平均值。
1m
无溶剂硬泡聚氨酯保温层厚度取样点分布图
目录 一、编制说明........................................................................... 错误!未定义书签。 二、工程概况........................................................................... 错误!未定义书签。 三、保温材料及指标............................................................... 错误!未定义书签。 四、施工准备及现场布置....................................................... 错误!未定义书签。 五、施工工艺........................................................................... 错误!未定义书签。 六、保温工程施工................................................................... 错误!未定义书签。 七、施工技术措施................................................................... 错误!未定义书签。 八、质量控制措施................................................................... 错误!未定义书签。 九、安全控制措施................................................................... 错误!未定义书签。 十、进度控制措施................................................................... 错误!未定义书签。十一、施工质量验收及检验标准........................................... 错误!未定义书签。
方案编号：SPECO-A2-CP-034 公辅1 Utilities 1 喷涂聚月尿防腐施工方案 SPUA Work Plan 编制：____________________________ 审核：____________________________ 批准：____________________________ 陕西化建工程有限责任公司 2014年8月10日
目录 、工程概况 (2) 二、编制依据 (2) 三、工程特点及主要工程量 (3) 四、施工准备 (3) 五、聚脉弹性体特点及施工技术要求 (6) 六、S PUA聚脉弹性防腐涂层施工质量控制 (9) 七、雨季防潮施工措施 (9) 八、施工安全防范措施 (10) 九、文明施工措施： (12)
喷涂聚月尿防腐施工方案 —、工程概况 1、工程名称：孟加拉沙迦拉化肥项目 2、工程地点：孟加拉国东北部西莱特省西莱特专区芬久甘杰镇 3、发包方：中成进出口股份有限公司、中国成达工程有限公 司； 4、设计单位：中国成达工程有限公司； 5、业主：孟加拉化学工业公司（BCIC）; 6、环境气候：该地属于亚热带季风型气候，湿热多雨，全年仅分雨季 （5月~10月）和旱季（10月至翌年4月）两个季节,雨季平均气温30C, 最高可达40C，旱季平均气温多在20C左右。全年降水量为1800~3 000mm，东部降水量相对大于西部，最高可达5000 mm。 二、编制依据 1、二级脱盐水箱（位号：11V004）施工图XN-11-1324、一级脱盐水箱（位号：11V003）施工图XN-11-1325、中间水箱（位号：11V002a/b）施工图XN-11-1326、原水箱（位号：11V001）施工图XN-11-1327。 2、中国成达工程有限公司（总包）设计的SPUA （喷涂聚月尿弹性体）防腐施工技术要求。 3、〈〈防腐涂层及衬里设备钢壳表面处理施工技术要求》 CDT0032-1806-2012 4、〈〈涂装前钢材表面除锈等级标准》GB/T8923-1988
氟碳漆施工工艺 一、基层要求 1.抹灰和混凝土的基层质量应符合《JGJ建筑装饰工程施工及验收规范》； 2.抹灰层或混凝土表面层（包括分割缝、窗框附近等）不得有污物； 3.基层表面必需牢固、无酥松，不得有裂痕或起壳，平整度≤2mm，基层无浮尘，无粘附颗粒物； 4.抹灰和混凝土基层涂刷外墙涂料要求含水率不得大于10％，PH值不得高于9，新粉刷水泥砂浆墙面夏季要求养护10天以上，冬季需20天以上，现浇混凝土墙面夏季需养护21天以上，冬季需28天以上。 二、基面处理 1.检查墙面平整度，大的突起处需砂磨平整，大的凹陷或孔洞处用水泥砂浆进行填补并打磨平整； 2.对墙面较大裂纹进行切割，并连续多遍进行填充高弹腻子，直至墙面平整，腻子干燥后打磨平整； 3.用毛刷、铲刀或砂纸清除墙面的颗粒杂物，铲除墙面酥松的水泥层； 4.处理完毕要求符合平整度要求≤2mm； 5.墙面达到基本清洁，无浮尘，无粘附颗粒物。 三、满批氟碳漆专用抗裂腻子 1.采用氟碳漆专用抗裂腻子：氟碳漆抗裂腻子专用添加剂：水＝20：1：8的比例进行腻子的调配，腻子必需用手电钻进行充分搅拌平均； 2.最长放置时间为4小时，超过4小时不得使用，已经固化的浆料也不能使用；检查墙体表面有无颗粒粉尘等沾污物，应该将其清理干净； 3.用两米长的铝合金靠尺拖刮腻子，先竖刮一遍，然后横刮一遍，靠尺运行速度及用力应均衡，否则会沿靠尺运动的方向形成波浪状而影响其平整度； 4.粘贴装饰胶带，按要求进行界格条的分割，界格分好后披腻子，然后逐遍将胶带撕下； 5.腻子一般批嵌4-5遍； 6.腻子层干燥（一般不超过4小时）后进行砂磨；
6.应采用120目或150目砂纸打磨； 7.腻子打磨后墙面凸凹不平现象应彻底消除，同时修直阳角和腰线。 四、抛光腻子施工 1.在打磨平整的腻子上进行抛光腻子的施工； 2.要求表面无批刮印痕，尤其是阴阳角、滴水线、窗沿及落水管四周墙面； 3.线条平直、阳角笔挺，无残缺； 4.用指甲抠无掉粉现象，粘结力合格； 5.手感平滑，无凸凹及起伏的感觉。 五、氟碳底漆喷涂 1.检查腻子是否符合要求，有问题的地方及时修补； 2.在完全干燥的墙面（墙体要干燥，墙面含水率小于8%）上喷涂底漆（气压在5-8kg/cm2，无水喷涂）； 3.要求喷涂平均，不能漏喷，颜色应保持平均一致，不得泛起发花现象，刮风（六级以上）及雨天不能施工； 4.底漆喷涂一遍，喷涂完毕进行检查，发现墙面有批刮印痕或蜂眼现象，必须打磨至符合要求； 5.打磨应采用280目或360目水磨砂纸，打磨应仔细，留意不能将涂膜磨穿； 6.打磨完毕应进行除尘处理，用抹布等将墙面上打磨产生的粉尘处理干净。假如除尘不彻底，氟碳漆施工后将无法达到平滑的涂膜； 7.底漆喷涂后，应颜色平均，光泽平均，涂膜表面光滑，无粉尘等污渍。 六、氟碳面漆喷涂 1.底漆必需完全干燥，墙面不得有粉尘等杂物； 2.施工配比，主漆：固化剂：稀释剂＝10：1：2； 3.调配后的氟碳漆必需采用200目纱网进行过滤，稀释剂在放置过程中应不断搅拌，以免沉淀； 4.喷枪型号：W-77，喷嘴尺寸：1.5-2.0mm，气泵压力：0.3-0.5Mp；
喷涂聚氨酯施工方案(总5页) -CAL-FENGHAI.-(YICAI)-Company One1 -CAL-本页仅作为文档封面，使用请直接删除
喷涂聚氨酯系统施工方案 一、喷涂硬泡聚氨酯外墙保温系统的特点喷涂硬泡聚氨酯外墙外保温系统由聚氨酯防潮底漆层、现场喷涂成型的硬泡聚氨酯保温层、聚氨酯界面砂浆层、胶粉聚苯颗粒防火透气过渡层、抗裂防护层及饰面层构成。该系统具有如下特点： （1）保温效果好。硬泡聚氨酯是一种优良的保温材料，其导热系数为0.022～0.027W/(m·K)。喷涂的硬泡聚氨酯与一般墙体材料粘结强度高，无须任何胶粘剂和锚固件，是一种天然的胶粘材料，能形成连续的保温层，保证了保温材料与墙体的整体性并有效阻断热桥。 （2）防火性能突出。聚氨酯添加阻燃剂后，是一种难燃自熄性的材料。聚氨酯表面及门窗口侧面，全部用燃烧性能等级为B1级的胶粉聚苯颗粒浆料严密包覆，在遇火及热的作用时，向内部传递热量少而慢，热量集中在胶粉聚苯颗粒浆料层表面有利于提高保温层的耐火性能。 （3）无空腔构造，抗风压能力强。喷涂硬泡聚氨酯保温层与基层墙体牢固结合，与基层墙体形成一个有机的整体，无接缝、无空腔，减少了风压特别是负风压对高层建筑外墙外保温系统的破坏。 （4）防潮性能优良。硬泡聚氨酯材料有优良的防水性能，能很好的阻断水的渗透，使墙体保持良好、稳定的绝热状况。采用的聚氨酯防潮底漆具有防潮、防水透气的作用，特别是在潮湿的雨季，基层新墙体完工后风干不彻底，以及基层墙体有流水残痕等情况下更具效果，而且能有效防止基层墙面上残留的浮灰对保温层附着力的影响。 （5）与相邻构造层粘结牢固。聚氨酯界面砂浆采用专用的高分子乳液复配适量的无机胶凝材料配制而成。界面砂浆同时对硬泡聚氨酯表面和无机抹面材料均具有良好的粘结效果，从而可以将聚氨酯保温与胶粉聚苯颗粒防火透气过渡层牢固地复合
第一章编制说明 1、本方案通过我公司在广州中洲中心仔细全面的现场踏勘后进行编制。 2、本方案依照《合成树脂幕墙装饰工程施工及验收规程》（CECS157：2004）等国家相关规范、标准及有关地方规定进行编制。 3、本方案结合我公司现有施工管理水平，工程技术力量，施工能力及机械设备状况进行编制。 4、本方案参考我公司类似工程施工经验，并充分领会设计意图旨在体现建筑风格而编制。 第二章工程概况 广州中洲中心位于琶洲地区新港东路南侧，黄埔涌北侧，琶洲塔西南面，总建筑面积12.3万㎡，由广州中轻新洲房地产开发有限公司开发，广州珠江外资建筑设计院设计，广州建筑工程监理有限公司监理，广州市第三建筑工程有限公司施工。本工程单元式写字楼的南面和写字楼的东南面外墙采用合成树脂仿金属幕墙。合成树脂仿金属幕墙涂饰外墙涂饰施工面积暂定为14000㎡，工期为60个有效工作日。合成树脂仿金属幕墙的颜色为银灰色，在每两层之间设置30cm宽的白色装饰线。 第三章工程项目组织管理机构 根据本工程的质量、工期特点，我公司组建以公司总经理亲自挂帅的由工程部直接领导，公司其他部门紧密配合的，适应项目需要的精干项目部，由项目经理代表公司全权负责该工程承包合同履行过程中涉及到本公司权利和义务的一切工作。施工生产过程中，按照ISO9002质量管理体系和质量保证体系运行，以确保产品的质量符合设计要求。
第一节：组织机构： 第二节：项目部管理人员情况及职责 2-1 项目部管理人员主要职责及分工 项目经理：全面负责组织工程实施，负责处理与业主、总包、监理及配合单位必要的沟通联系协调，处理公司各部门与项目部的协作配合，对工程质量、进度、安全全面负责，总督质量、进度、安全、后勤核算、进度统计、资料收集、组织验收，代表公司全权负责该工程承包合同履行过程中涉及到本公司权利和义务的一切工作。 技术员：负责编制工程施工方案，对工程施工人员技术交底，对技术难点重点提出保证或改进措施，制作施工样板，测试材料消耗，对技术资料收集整理。 质安员：负责对工程质量进度安全进行交底，对工程质量进度安全提出预控措
聚氨酯喷涂施工方案(总18 页) -CAL-FENGHAI.-(YICAI)-Company One1 -CAL-本页仅作为文档封面，使用请直接删除
硬泡聚氨酯外墙外保温工程技术方案 上海XXXX科技有限公司技术部
前言 建筑节能在节约能源的系统工程中占有举足轻重的地位，节约能源已成为我国社会发展的一项重要国策，我国政府十分重视建筑节能工作。对建筑物进行墙体保温是建筑节能的有效途径之一。经过多年的技术发展及工程实践，已有若干种保温材料及其体系可以成功应用于外墙外保温工程，其中聚氨酯硬泡外墙外保温系统就是一种综合性能良好的新型外墙保温体系。经研究测试及工程应用证明，聚氨酯硬泡外墙外保温系统保温隔热性能良好，这对于在我国实现更高建筑节能目标具有重要意义。聚氨酯硬泡外墙外保温系统在我国建筑节能领域具有良好的发展前景。 为进一步推广本企业聚氨酯硬泡外墙外保温系统，引导、促进和规范本企业聚氨酯硬泡外墙外保温系统的健康发展，使聚氨酯硬泡外墙外保温工程做到技术先进、工艺可靠、保证质量、经济合理、节能效果明显，特制定《聚氨酯硬泡外墙外保温工程技术方案》。
1．术语 1.1 硬泡聚氨酯 以A组分料和B组分料混合反应形成的具有防水和保温隔热等功能的硬质泡沫塑料，称为聚氨酯硬质泡沫，简称硬泡聚氨酯。 1.2 A组分料 A组分料是指由组合多元醇（组合聚醚或聚酯）及发泡剂等添加剂组成的组合料，俗称白料。A组分料是形成硬泡聚氨酯的必要原料之一。 1.3 B组分料 B组分料是指主要成分为异氰酸酯的原材料，俗称黑料。B组分料也是形成硬泡聚氨酯的必要原料之一。 1.4 硬泡聚氨酯外墙外保温系统 由硬泡聚氨酯保温层、界面层、抹面层、饰面层或固定材料等构成，形成于外墙外表面的非承重保温构造的总称。 1.5 喷涂法施工聚氨酯硬泡 采用专用的喷涂设备，使A组分料和B组分料按一定比例从喷枪口喷出后瞬间均匀混合，之后迅速发泡，在外墙基层上形成无接缝的聚氨酯硬泡体。硬泡聚氨酯的该种施工方法称为喷涂法。 1.6 浇注法施工硬泡聚氨酯 采用专用的浇注设备，将由A组分料和B组分料按一定比例从浇注枪口喷出后形成的混合料注入已安装于外墙的模板空腔中，之后混合料以一定速度发泡，在模板空腔中形成饱满连续的聚氨酯硬泡体。硬泡聚氨酯的该种施工方法称为浇注法。 1.7 聚氨酯界面剂 用于硬泡聚氨酯与基层墙体之间粘结的材料，起防水和增加粘结性能的材料，称为聚氨酯界面剂。 1.8 抹面胶浆 用于形成保温层之外抹面层的材料，称为抹面胶浆。 1.9 压折比 同一种材料的抗压强度与抗折强度之比，称为压折比。
喷涂聚脲施工方案(总15页) -CAL-FENGHAI.-(YICAI)-Company One1 -CAL-本页仅作为文档封面，使用请直接删除
聚脲弹性体喷涂防腐工程施工方案 工程量：聚脲预计1300m2。 一、工程编制依据： 1、《涂装前钢材表面锈蚀等级和除锈等级》GB8923-88； 2、《工业设备、管道防腐蚀工程施工及验收规范》HG223-91； 3、《建筑防腐蚀工程施工及验收规范》GB50212-2002； 4、《钢结构、管道涂装技术规程》YB/T-9256-96； 二、施工准备： 1、施工组织准备： 1.1开工前结合工程特点，进行全员培训，从理论到实践进行全员考核，合格者方可上岗工作。 1.2组织专业施工队，以施工队长为主体，由质量检查员、安全检查员、工作技术人员、材料员组成管理层，应少而精。 1.3对施工人员执行作业责任制，基本固定施工作业区，按工艺要求明确作业责任，坚持每日作业质量检查，不合格者当日返修完工。 2、施工机具准备： 2.1机械设备应单独设置在工作棚内，有防雨防潮设施，要保证供电、供水方便。 2.2按照施工机具的需求计划在工程开工前，从公司范围调遣施工机具进场，须租赁的要提前预约并保证使用前3天进入施工现场。所有进场机具，在进场前要进行彻底的检查、调试，确保其工作性能和安全性能。 2.3各类设施和机械、供电等应符合安全标准，并分别设有明显安全标志。 2.4配备足够的中间检查、最终检查的各种检测仪器和工具，仪器应便于携带、计量准确、经济耐用。
3、施工材料准备： 3.1开工前7日内完成材料的订购，在订购前，我方将要求业主代表对材料的 生产过程、检测手段、检测方法进行考察，在确定材料的性能满足设计要求时，签定订购合同。 3.2根据本工程要求的工期，我方拟采取“集中定货、一次性进场”的方法进 行采购。材料到场后，我方将要求相关单位进行现场检验，检查材料的规格、数量、检验报告、合格证。并对有疑问的指标进行复检。 三、主要施工方法： （一）喷砂除锈： 1、表面处理的方法： 采用干式喷砂除锈，为了减轻环境污染，为操作人员创造一个粉尘相对少的环境，磨料采用石英砂。 预处理：需防腐蚀处理的表面焊缝上的焊瘤、焊渣、飞溅物均应打磨掉。结构转角、表面凹凸不平及焊缝表面应打磨平整或圆滑过渡。油脂、油污应用酒精（工业纯）或丙酮（工业纯）彻底除净。 2、喷砂除锈操作要点： ①对于大型设备，可采用分段喷砂的办法。即先对一定面积进行喷砂除锈，经检验合格后涂刷第一道底漆，待底漆固化后，再对剩余部分喷砂除锈，此时应对已涂底漆加以保护，并在其继续喷砂端至少应留出50mm的距离。使能交叉喷砂，从而保证喷砂的质量。喷砂检验合格表面再涂，第一道底漆前应用酒精或丙酮清洗。 ②喷砂所达到的质量等级按照GB8923-88Sa2.5以上，要求完全除去金属表面上的油脂、氧化皮、锈蚀产物等一切杂物，并用吸尘器、干燥洁净的压缩空气或刷子清除粉尘。残存的锈斑、氧化皮等引起轻微变色的面积在任何100×100mm2的面积上不得超过5%，粗糙度应为RZ≥70μm。
钢结构氟碳金属漆施工方案 基层要求 1.钢结构表面层不得有污物（包括焊接处、焊接处残余物等）；无浮尘，无粘附颗粒物； 2.基层表面必须牢固、不得有裂缝或起壳，平整度≤2mm， 基面处理 1.用电动打磨机清除表面的颗粒、杂物焊接处，铲除表面酥松的锈蚀层；要求达到st2等级要求; 2.检查底材平整度，大的突起处需砂磨平整，大的凹陷或孔洞处用原子灰进行填补并打磨平整； 环氧富锌底漆喷涂 1.检查底材平整度是否符合要求，对于不平处进行及时修补； 2.在完全干燥的钢结构表面上喷涂环氧富锌底漆（气压在5-8kg/cm2，无水喷涂）； 3.要求喷涂均匀，不能漏喷，颜色应保持均匀一致，不得出现发花现象，刮风（六级以上）及雨天不能施工。 4.环氧富锌底漆喷涂2遍，喷涂完毕进行检查，发现表面有批刮印痕或蜂眼现象，必须打磨至符合要求； 5.打磨应采用360目或420目水磨砂纸，打磨应仔细，注意不能将涂膜磨穿； 6.打磨完毕应进行除尘处理，用抹布等将钢构表面打磨产生的粉尘处理干净。如果除尘不彻底，氟碳漆施工后将无法达到平滑的涂膜; 7.环氧富锌底漆喷涂后，应颜色均匀，光泽均匀，涂膜表面光滑，无粉尘等污渍。 氟碳中涂漆喷涂 1.检查钢结构表面是否符合要求，基材表面应清洁、干燥、平整、牢固、无油脂、锈蚀等，有问题的地方及时修补； 2.在完全干燥的云铁底漆上喷涂氟碳中涂漆（气压在5-8kg/cm2，无水喷涂）； 3.要求喷涂均匀，不能漏喷，颜色应保持均匀一致，不得出现发花现象，刮风（六级以上）及雨天不能施工。 4.打磨应采用280目或360目水磨砂纸，打磨应仔细，注意不能将涂膜磨穿； 5．打磨完毕应进行除尘处理，用抹布等将墙面上打磨产生的粉尘处理干净。如果除尘不彻底，氟碳漆施工后将无法达到平滑的涂膜; 6．氟碳中涂漆喷涂后，应颜色均匀，光泽均匀，涂膜表面光滑，无粉尘等污渍。
一、墙面基层 1、墙体表面的浮浆、油渍、污渍、灰尘应清理干净，基层墙体为面砖时对瓷砖 空鼓的部位剔除（在瓷砖空鼓的往外延伸10mm-15mm的部位也应剔除）。 2、基层墙体检查清理完毕后检查基层墙体的墙面平整度、立面垂直度、阴阳角 方正度如果达不到普通抹灰的要求，应采用1:3水泥砂浆或聚合物水泥砂浆重新进行找平处理。 3、基层墙体检查验收完毕后，在其表面涂刷聚氨酯防潮底漆。 4、其他工序要求预留的孔洞按照准确的位置预留。 二、施工环境 1、喷涂硬泡聚氨酯的施工环境温度及基层温度不应低于10℃，风力不应大于4 级，风速不宜大于4m/s，应有防风措施。 2、胶粉聚苯颗粒保温浆料找平及抗裂防护层施工环境温度不应低于5℃。严禁雨 天施工，雨季施工应采取防雨措施。 3、聚氨酯白料、黑料应在干燥、通风、阴凉的场所密封贮存，白料贮存温度以 15℃～20℃为宜，不得超过30℃，不得曝晒。黑料贮存温度以15℃～35℃为宜，不得超过35℃，最低贮存温度不得低于5℃。聚氨酯白料、聚氨酯黑料的贮存期均为6个月。聚氨酯白料、黑料在贮存运输中应有防晒措施。 三、施工准备 1、技术准备 1）、编制完成施工技术方案，并经建设、监理及总承包单位会审，以达到意见的统一。 2)、编制完成外墙保温深化设计图，并与建设、监理、设计及总包单位对细部节 点图进行进一步的会审，修改并最终确认后提交正式的图纸供施工和验收使用。 3）、与建设、监理单位及总包方单位交底外墙保温装饰层施工前土建应具备的条
件，以使工地尽早具备外墙保温装饰工程的进场条件。 4）、提前向监理、建设单位提交关于材料和保温装饰系统的检测报告，使用说明书、资质等相关工程资料。 5）、提前与建设、监理及总包单位在工程现场确定具有代表性的部位，根据技术要求施工样板墙体。 2、材料准备 1）、根据建设单位合同订购的材料型号提前进行材料生产，分批进场，在进场时做好记录，并报监理验收，随货提供合格证、质量证明文件。 2）、在现场准备好材料的储存、堆放场地，派专人负责看管、发料。 3、施工人员及机具 1）、工程施工所要用到的施工机具、设备在开始施工前提前运送到工地现场，调试合格。 2）、空气压缩机:型号W-1.0/7公称排气量1.0m3/min,额定排气压力0.7Mpa配用电机功率7.5KW.空气压缩机使用安装时应注意以下几点： 开机前必须首先检查油标,油标指示不足必须将润滑油加足方可开机.润滑油夏季用19号,冬季用13号不允许用其他机油代替。 检查配电设施与电机的匹配,使用时电源电压应满足±5%的要求如不能满足要求电机易烧损。 开机前应打开排污阀,排尽压缩机内污水.用手拉动皮带轮确认可轻松转动后开机. 开机后应空转10-20分钟,无异常现象再逐渐升高到额定工作压力下运转。 3）、双组分硬泡聚氨酯高压无气喷涂机：
喷涂聚脲施工方案 第一节施工方法 本工程用喷漆聚脲弹性体防水涂料，厚度2mm，机械喷涂施工。 1、施工准备 1.1材料准备 1.1.1喷涂聚脲弹性体防水涂料，选用北京市中通新型建筑材料公司生产的“中通”牌聚脲弹性体防水涂料，规格：200Kg/桶，材料进厂后，经质检人员见证取样，复验合格后方可使用，技术指标应符合水科院票的要求。 1.2机具准备 施工机具见下表：
1.3技术准备 1.3.1 熟悉技术要求，掌握主要施工方法及细部构造的施工工艺，按工期要求合理安排材料、机具、人员进场。 1.3.2 按施工方案和技术规程对操作者进行技术安全交底并下达作业指导书。 1.3.3 认真做好材料进场验收检验工作，复查材料材质证明及材料储存工作。 1.3.4 做好施工的技术资料和施工过程中的检验纪录。 1.4消防安全准备 1.4.1 对进场施工人员进行消防、安全教育。 1.4.2 施工现场必须配备粉末灭火器或消防器材。 1.4.3 施工现场不得有焊接或明火。 1.5施工现场准备 1.5.1 清理现场：排除任何能影响施工人员安全的隐患，以及影响工作的障碍物、垃圾等。
1.5.2 检查通风情况：如果通风不畅，采用强制对流通风措施。 1.5.3 照明设备：保证施工现场的亮度。 1.5.4 设备配套电源：喷涂设备、空气压缩机等所需电源和配电箱准备齐全，由于主机及其附属设备所需的总电流约为60A，进入施工现场前必须解决。 第二节施工工艺流程 清理基层细部打磨、修补基层验收现场防护喷涂底漆(6-8小时)喷涂聚脲1.5 mm自检验收 第三节操作要点 1、清理基层： 基层面应平整、坚硬，不得有明水，油脂及其他异物，不得有开裂、起砂、脱皮等缺陷。基层表面如有残留的砂浆、硬块及突出部分，应铲除平净；阴阳角、管子根等部位应抹成圆弧或钝角，并将尘土、杂物清扫干净。 基层表面凸凹处误差不应超过2mm,对基层表面孔洞和局部不平整部位应进行修补。开裂部位应预先采用专用腻子填平封堵,并打磨至与周围平整度一致。 2、现场防护 对施工现场周围所汲及到的非喷涂区要进行防护处理，用防护布遮挡，对工作面所预留的埋件要进行封套处理，以免喷涂施工物料飞涨，影响其它工序作业。 3、喷涂底漆
1 氟碳喷涂工艺 1.1 在氟碳树脂塑料因引入氟元素，其电负性大，键能强（碳氟键），使得氟碳树脂具有特别优越的特性，如：耐候性、耐热性、耐低温性、耐化学药品性，而且还具有独特的不粘性和低磨擦性。这些优良的特性，使得氟碳树脂广泛应用于建筑领域。 1.2 氟碳树脂家族常见的有PTFE、PVDF、FEVE、PVF四种。 1.3 幕墙材料中的常用氟碳树脂 幕墙材料涂层用氟碳树脂涂料是一种以氟碳树脂为基料，配以金属微粒或云母晶体为色粉的有机涂料，其PVDF（聚偏二氟乙烯）的含量在70%（树脂质量比）以上。氟碳基料的化学结构中以氟/碳化学键结合，这种结合是至今被认为最稳定、最牢固的结合。在正常情况下，它具有耐候性、耐腐蚀性、抗冲击性、耐磨性及漆膜柔性性能。 1.4涂装方法 辊涂、喷涂或静电粉末喷涂，目前喷涂在国内最为广泛，辊涂在国外较为流行，静电粉末只有少量应用。 氟碳树脂涂料的喷涂 氟碳树脂喷涂是将成型好的金属材料的成品或半成品，进行表面处理的方式。如：铝单板是在经过钣金加工后送到喷涂流水线进行表面处理，铝型材是挤压成型后再进行喷涂表面处理。
1.5 氟碳树脂喷涂的工艺 1.5.1 喷涂主要工艺：一道工序脱脂、酸洗、铬化 二道工序喷涂 三道工序固化（烘烤） 1.5.2 二涂＝底漆+ 面漆； 1.5.3 三涂＝底漆+ 面漆+ 罩光漆； 1.5.4 四涂＝底漆+ 阻挡漆+ 面漆+ 罩光漆。 一般情况下，二涂涂层的厚度≥30μm±5μm，三涂涂层的厚≥40μm±5μm。 脱脂、酸洗、铬化：在基材进行喷涂前，工件表面要经过去油去污及化学处理，以产生铬化膜，增加涂层和金属表面结合力和防氧化能力。 底漆：作为封闭底材的底漆涂层，其作用在于提高涂层抗渗透能力，增强对底材的保护，稳定金属表面层，加强面漆与金属表面的附着力，可以保证面漆涂层的颜色均匀性，漆层厚度一般为5～10微米。 面漆：面漆涂层是喷涂层关键的一层，在于提供基材所需要的装饰颜色，使铝材外观达到设计要求，并且保护金属表面不受外界环境大气，酸雨，污染的侵蚀，防止紫外线穿透。大大增强抗老化能力，面漆涂层是喷涂中最厚的一层漆层，漆层厚度一般为20～30微米。
乌海市通用时代广场 地下二层车库顶板及梁保温工程施工方案 编制人： 审核人： 审定人：
1 工程概述 工程名称：乌海市通用时代广场地下车库二层顶板及梁保温工程工程地点： 建筑单位： 设计单位： 监理单位： 2 业主需求 此工程为新建项目，依据广场地下车库二层顶板及梁设计的 需求，采用万华高阻燃型聚氨酯组合料喷涂聚氨酯材料及无机防 火砂浆面层现场喷涂施工。该产品具有多功能性，施工后的部位 形成一个无缝的壳体，达到地下车库二层顶板及梁的保温要求。 承包内容：地下车库二层顶板及梁保温现场喷涂施工。 万华高阻燃型聚氨酯组合料喷涂聚氨酯材料及无机防火砂 浆面层喷涂施工，地下顶板保温厚度为20mm，施工总面积约为 8000m2。 承包方式：包工、包料
工程期限：施工作业天数: 天（有效工日） 施工条件：环境温度在15℃以上，相对湿度小于75%，风速不超过三级，符合防水保温施工条件进行施工，如遇风雨天或不能满足条件，顺延工期。 3 编制依据 3.1《建筑工程质量管理条例》 3.2 GB50404-2007《硬泡聚氨酯保温防水工程技术规范》Ⅰ型标准 3.3 保温工程施工合同 4施工组织机构 4.1人员配置及分工
4.2 施工现场管理及教育 4.2.1 工程部在确定进场前组织好自己的员工进行综合性教育，包括工程情况、技术要求、施工要点、保护措施和安全、防火、治安交通，做到教育到人，措施到位，目标明确，服从甲方现场管理要求，安全优质完成施工。 5材料选择 5.1材料简介：保温工程所用万华高阻燃型聚氨酯组合料喷涂聚氨酯材料，适用于民用、公共建筑及工业厂房的异型屋面，大跨及轻型结构。产品节能效率高，隔热保温效果好，具有可靠的防水性能，施工后的屋面形成无接缝连续壳体。 万华高阻燃型聚氨酯组合料喷涂聚氨酯材料材料耐老化性能好，在低温-50℃情况下不脆裂。在高温+150℃情况下不流淌，不粘脚。阻燃无毒，无污染。耐弱酸、弱碱、工业废气等化学物质的侵蚀。
聚脲施工方案
寿光市市民健身中心体育场聚脲弹性体 地面防水工程施工方案 第一节工程概况 寿光市市民健身中心体育场位于寿光城区东部,拟建具体位置在南环路南侧、尧河路西侧。总承包方为中南控股集团有限公司。 第二节施工方法 本工程用喷漆聚脲弹性体防水涂料，厚度分别为 1.2mm、1.5 mm、2.0 mm，机械喷涂施工。 1、施工准备 1.1材料准备 1.1.1喷涂聚脲弹性体防水涂料，选用北京市中通新型建筑材料公司生产的“中通”牌聚脲弹性体防水涂料，规格：200Kg/桶，材料进厂后，经质检人员见证取样，复验合格后方可使用，技术指标应符合企业标准（QTXZTX003- ）《喷涂型聚脲防水涂料》的要求。 聚脲弹性体防水涂料性能指标 表一
1.2机具准备 施工机具见下表：
1.3技术准备 1.3.1 熟悉技术要求，掌握主要施工方法及细部构造的施工工艺，按工期要求合理安排材料、机具、人员进场。 1.3.2 按施工方案和技术规程对操作者进行技术安全交底并下达作业指导书。 1.3.3 认真做好材料进场验收检验工作，复查材料材质证明及材料储存工作。 1.3.4 认真学习和掌握阴阳角等特殊部位的作法，严格控制所用材料的性能和技术指标。 1.3.5 做好施工的技术资料和施工过程中的检验纪录。 1.4消防安全准备 1.4.1 对进场施工人员进行消防、安全教育。 1.4.2 施工现场必须配备粉末灭火器或消防器材。 1.4.3 施工现场不得有焊接或明火。 1.5施工现场准备 1.5.1 清理现场：排除任何能影响施工人员安全的隐患，以及影响工作的障碍物、垃圾等。 1.5.2 检查通风情况：如果通风不畅，采用强制对流通风措施。 1.5.3 照明设备：保证施工现场的亮度。 1.5.4 设备配套电源：喷涂设备、空气压缩机等所需电源和配电箱准备齐全，由于主机及其附属设备所需的总电流约为60A，进入施工现场前必须
目录 一、工程概况 (1) 二、产品简介 (2) 三、项目机构组织 (3) 四、底材规定 (4) 五、涂装工艺流程 (5) 六、表面解决 (6) 七、涂料施工 (7) 八、喷涂施工操作规程 (8) 九、安全质量保证办法、体系 (9) 十、产品保护与文明施工 (10) 十一、1#、2#、3#楼钢构造氟碳喷涂施工筹划 (11) 附件：1、1#、2#、3#楼钢构造建筑平面图 2、现场施工总平面布置图 钢构造氟碳喷涂施工方案 一、工程概况 杭州天溪湖酒店项目外立面装饰专业施工承包工程位于浙江省
桐庐县分水镇。本工程外立面由明框幕墙、石材幕墙、外门窗、栏杆、钢构造采光顶和雨棚等构成。当前钢构造需要做氟碳喷涂部位有1#、2#、3#楼钢构造外露部位、主梁为600mm*400mm规格工字钢、檩条由180mm*80mm规格方管、次梁为100mm*80mm方管、做成采光顶骨架，点式玻钢龙骨，雨篷骨架等。 二、产品简介 1、本产品专门针对超常耐候钢构造表面、重防腐、船舶防腐需要，拥有丰富施工经验人员配备及一流施工机械设备。 2、材料采用氟碳树脂（采用中研氟化学有限公司树脂），金属防锈底漆，原子灰（汽车修补专用腻子，双组分）。 3、固化剂采用上海圣丰造漆有限公司产品，为N－75脂肪族异氰酸脂类固化剂；配比为9:1；面漆为来样（咖啡）氟碳面漆自干漆；配比为9:1.
三项目机构组织 本工程施工人员重要由制作工人、运送工人和安装工人构成。 以项目经理为首管理层全权组织铝合金格栅施工生产诸要素，对工程进度、技术、质量、安全、文明施工等进行高效率、有筹划组织、协调和管理。 项目作业层由具备专业操作技术和经验工人班组构成。 四、底材规定 金属涂装基面最基本规定必要保证干燥、无锈蚀、焊接缝密实、平整、清洁。干燥：涂装前基面保持干燥，无水迹存在。 无锈蚀：钢铁表面除锈级别达到SP3级。清洁：没有油、脂、霉藻和其她粘附物。 五、涂装工艺流程 金属重防腐涂装分为三层：底漆、氟碳中涂、氟碳面漆。
现喷硬泡聚氨酯 外墙外保温工程施工方案
目录 1．编制依据.................................... 2．工程概况.................................... 3．施工准备.................................... 4．技术准备.................................... 5．基层处理.................................... 6．施工工艺流程................................ 7．各主要施工工序的施工方法.................... 8．聚氨酯硬泡外墙外保温工程验收................ 9．成品保护.................................... 1. 编制依据
1.1 GB50210—2001《建筑装饰装修工程质量验收规范》 1.2 GB50300—2001《建筑工程施工质量验收统一标准》 1.3 GB50404—2007《硬泡聚氨酯保温防水工程技术规范》 1.4 DBJ11135-2008《外墙外保温应用技术规程》 1.5 L06J113《居住建筑保温构造详图》 1.6 L07SJ116《硬泡聚氨酯保温防水构造详图（外墙和屋面） 1.7 GB50411-2007《建筑节能施工质量验收规范》 1.8《聚氨酯硬泡外墙外保温工程技术导则》 1.9《山东省居住建筑节能监测及验收技术规程》 2.0 GB50016-2014《建筑设计防火规范》 2.1 发包单位提出的施工要求及技术交底。 2.2 建筑工程施工现场管理规定。 2.工程概况 2.1 工程名称： 2.2 工程地点： 2.3 施工内容：外墙外保温 2.4 质量标准：本工程按照国家现行的标准及相关专业验收规范、标准验收、质量达到合格标准。 2.5 施工工期：日历天。 2.6 各部位做法要求： 详细见招标文件的施工具体要求。
体育场看台喷涂聚脲施工方案 1．清理找平层 施工前，应用清扫工具将找平层清扫干净，彻底清除水泥面上的水泥灰、油脂及其他异物。混凝土表面上的水泥浮沫、脱模剂及固化剂须用钢刷、凿石锤、喷砂等方法去除。用砂轮磨平凸凹部位和裂缝，基层表面的龟裂部位应用添缝剂进行补平或修整。如果进行基层表面补平作业，应彻底检查补平面的脱离现象，基层表面剥离或有突起的砂浆块等疏松颗粒应进行特殊处理。低凹部位用掺入水泥质量20% 的107 胶水泥沙浆或醋酸乙烯乳液调制的水泥腻子填充顺平。施工表面最高与最低处的高度误差不应超过2mm。按规定的清扫方法清理找平层。在有条件的地方，应用高压吹风机将找平层表面的尘土吹净，或用墩布将尘土拖净，也可用棉纱将尘土一点点地擦净.找平层表面 没有灰尘对喷涂弹性体的质量是很重要的。 2．特殊部位处理 大裂缝（5mm 以上）、小裂缝（5mm 以下）、管道周围、排水管周围、屋面夹层防水、突出部位等。 3．检查找平层含水率 弹性体需喷涂在干燥的找平层上，施工前应将调整好的水泥地面自然干燥到含水量在8%以下。
4．涂布底漆 混凝土基面选用常温硬化型单组份渗透型底漆，并用毛刷、滚刷或喷涂法进行涂抹。 底漆的作用是隔断找平层潮气向上渗透，防止喷涂弹性体层起鼓脱落，将找平层表面进一步加固，提高弹性体层与基层的粘结强度，防止弹性体出现针眼气孔等缺陷。 5．喷涂弹性体 5.1. 弹性体原料用量计算 按原料商推荐的厚度及计算方法来确定原料的用量与成本 5.2. 设备条件 主机：美国卡士玛公司（GUSMER ）H-20/35 系列，HV20/35 系列，FF-3500, FF-2500 等。 喷枪：GX-7 DI 型，GX-7 400型。 按原料商推荐的压力及温度调节好设备。 5.3. 施工条件 应避开潮湿有露水的天气，特别是冬季应在上午10 点以后下午 4点之前完工。
一、2mm无溶剂环氧自流平、0.5mm聚天门冬氨酸聚 脲地坪施工方案 及技术措施 现场基本情况 方案特点： 1、低弹性，高抗刮伤性能，其使用年限为环氧地坪的3-5倍 2、耐一般化学品腐蚀 3、与基面粘结牢固，高耐压、抗冲、耐磨 4、装饰功能强，能做成环氧地坪达不到的亚光效果 5、可以在低温环境下施工，施工简单快捷 6、无接缝，不起尘，表面易于清洁 结构示意图 聚天门冬氨酸聚脲抗刮伤面漆0.5m 环氧砂浆中涂、环氧腻子 高渗透环氧底涂 混凝土 （一）、对环境的要求 1.1基层平整、清洁，无浮尘、油污、无起砂起壳现象。 1.2地面干燥：①地面含水率小于5%以下；②环境相对湿度小于80%。 1.3地表温度大于10℃。 1.4混凝土地坪地面平整度2m范围内小于3mm （二）、基层处理 1、地坪表面的处理 ①清除表面的垃圾杂物。 ②对地坪表面的油污的处理（采用喷灯烘干或稀释剂稀释）。 ③对局部破损处进行打磨处理，对严重破损处用角磨机进行精打磨，打磨刷底漆后采用中涂砂浆修补到周边高度后进行打磨处理，对空鼓处进行人工凿除，进行环氧砂浆施工。 ⑤对裂缝内垃圾进行清理
⑥表面的清洁需用鸡毛掸子及吸尘器来完成。 ⑦对不规则裂缝两侧松动处进行重点打磨，彻底打磨掉松动部分，涂刷底漆后采用中涂砂浆修补至周边高度。 2、基层面空鼓、起砂的修复 对基层进行检查、如有空鼓现象，进行环氧注浆处理，对基层起砂现象进行重点处理，彻底清理、打磨拉毛到位，底漆涂刷充分。 3、对易出现起皮、脱落、破损等问题的预防措施和合理施工方案 对基础底面采取重型磨地机进行打磨拉毛，彻底清除表面浮浆层，增加地面与环氧涂层的附着力。对部分混凝土强度不高的区域进行硬化处理，对不规则沉降造成的地面裂缝及空鼓，用切割机在裂缝处切割出V型槽，并清除杂物，以聚氨酯柔性材料嵌缝，以确保环氧涂层不开裂、不脱落。 4、对基面龟裂缝处理 目前，国内环氧地坪施工，对伸缩缝的处理一般采用环氧砂浆进行填充，环氧砂浆刚性较大，伸缩缝热胀冷缩时，会出现断裂破损，因此造成该区域环氧面层的开裂和破损；针对这一状况，我公司对伸缩缝的处理是在面漆施工前，对缝嵌入聚氨酯专用嵌缝材料处理，由于是柔性材料，伸缩力强，因此不会对环氧面层造成破坏。 （三）、 具体 施工 步骤 1 施工 工艺 流程 地面 含水率及温度、湿度检测——地坪表面处理——伸缩缝处理——涂刷底漆——地面找补——镘刮第一道中涂——打磨吸尘——镘刮第二道中涂——打磨吸尘——镘刮第三道中涂——伸缩缝处理——聚氨酯面漆批补——聚脲面漆施工——固化、养护 2.1地面含水率及温度、湿度检测 按照对环境的要求进行检测。 2.2地坪表面的处理 2.2.1用铲刀或重型磨地机清除原环氧层。 2.2.2清除表面的油污。 2.2.3对地面部分潮处进行干燥处理。 2.2.4表面的清洁需用无尘清扫机及吸尘器来完成。 2.2.5用打磨机对地坪表面进行拉毛处理，并用吸尘器彻底清洁。 3、刷涂无溶剂环氧树脂封闭底漆
1、由于氟碳涂料的涂膜致密，透气性差，有时容易起泡，直接影响涂膜的性能，施工不当就容易造成不良后果。俗话说“三分油漆，七分施工”，对于氟碳涂料应当讲“一分油漆，九分施工”甚至有说“氟碳涂料是百分百的施工”，这足以说明氟碳涂料施工的重要性。氟碳漆涂料施工工序多，从批刮腻子、封底、面涂到罩面，每道工序都至关重要，某个环节不到位，都将直接影响到整体装饰效果，导致局部的修补或返工。 （1）水泥抹灰面层：为防止涂料表面开裂、龟裂等表观缺陷的产生，在墙体抹灰前与甲方、施工方沟通。建议在混凝土与砖墙铺设金属网格，以减少混凝土与砖墙之间因收缩率不同而产生的裂缝。为防止水泥层自身龟裂，可在抹灰的水泥砂浆中加入聚丙烯纤维，增强抗裂、抗渗功能。第一遍腻子（找平腻子）施工找平腻子主要用于找平粗糙不平整的水泥砂浆抹灰墙面，为面层腻子提供良好的基面，减少面层腻子的用量，降低涂装工程的造价。现市场上大部分均采用聚合物水泥基腻子，并有不同粗细品种提供。 （2）施工工艺：找平腻子一般加水量为25~35%（重量比）。先将水倒入容器中，再加入粉料，然后用搅拌器充分搅拌成膏糊状（配合使用多功能混合搅拌机，效果更佳），约搅拌7~10分钟，要求无粉粒，无沉淀物。调配好的腻子，超过4小时不能使用，已干结的浆料请勿加水再用。施工时应预先点补一遍，待其干结后对其表面进行砂磨，除去粗糙面，然后再薄批找平腻子。 2、铺玻纤抗裂网：玻纤抗裂网是以玻璃纤维网布为基材，可减少涂层裂缝的产生。玻璃纤维网布主要用于水泥、屋面、墙体的增强。
（1）施工工艺：薄批找平腻子，趁未表干进行玻纤网铺设，再批腻子将玻纤网收平，使玻纤网完全镶嵌在腻子层中间，此工序无须砂磨，但必须水养护。先将腻子满批在玻纤网基面上，再用靠尺靠平，赶靠时以3~5次将腻子层填实赶平，至少干燥24小时（晴天）方可进行下道工序，但4-6小时即可砂磨（晴天），砂磨时应采用砂轮片或砂板将腻子层完全砂掉一层，使腻子层颜色完全达到一致，并确保其平整。 （2）施工要求：网接茬须重叠10厘米以上，阴阳角须铺设双网，而且阴角和阳角网不能断开必须是通网。不能有玻纤网外露腻子层现象。 3、第二遍腻子（找平腻子）施工施工工艺： （1）玻纤网铺设完，再满批第二遍找平腻子。如果批完第一遍后不进行认真的砂磨，则批完第二遍后，可能仍然达不到要求，且腻子的消耗量会明显增加。 （2）用批嵌工具进行批嵌，待第一遍批嵌完成约4小时后，方可进行第二遍腻子的批嵌，并刮平整。每次批嵌厚度在0.5~1.0㎜. 腻子层找平要求以板块为单位进行横竖交叉施工，其间隔时间为24小时（晴天），应以板块大小制定铝合金靠尺长度，而且找平施工时应注意铝合金尺的横平竖直。 （3）每道工序施工时应以板块为单位和脚手架情况配备组合人力施工，以确保每道工序施工完整。针对上下窗间墙和左右窗间墙以及线条多的工程应先用铝合金靠尺将阴阳角夹靠批刮平直后方可进行下道工序。 3、打磨：腻子层干结变白（约48小时）后即可砂磨，有明显的批刀印痕须在养护前完成，如果在腻子层完全固化后再砂磨，则人工费用和砂
喷涂硬泡聚氨酯外墙外保温工程 施 工 方 案 目录
1.编制依据---------------------------------------------- 2.工程概况---------------------------------------------- 3.施工准备--------------------------------------------- 4.技术准备--------------------------------------------- 5.基层准备--------------------------------- 6. 施工工艺流程--------------------------------------------- 7. 各施工工序的主要施工方法---------------------------------------- 8.施工管理-------------------------------- 9.安全生产、文明施工----------------------------
1. 编制依据 1.1 GB50210—2001《建筑装饰装修工程质量验收规范》 1.2 GB50300—2001《建筑工程施工质量质验收统一标准》 1.3 GB50404—2007《硬泡聚氨酯保温防水工程技术规范》 1.4 DBJ11135-2008《外墙外保温应用技术规程》 1.5 L06J113《居住建筑保温构造详图》 1.6L07SJ116《硬泡聚氨酯保温防水构造详图（外墙和屋面） 1.7GB50411-2007《建筑节能施工质量验收规范》 1.8《聚氨酯硬泡外墙外保温工程技术导则》 1.9《民用建筑外墙保温系统及外墙装饰防火暂行规定》 2.工程概况 2.1 工程名称：新华街棚户区改造项目B区（社区服务中心） 2.2 工程地点：新华街 2.3 施工内容：外墙外保温施工 2.4 施工面积：约3500㎡ 2.5 质量标准：本工程按照国家现行的标准及相关专业验收规范、标准验收、质量达到合格标准。 2.6 施工工期： 20 日历天。 2.7各部位做法要求： ①涂料墙面、主楼周边接触室外空气地板：50厚聚氨酯硬泡+20厚胶粉聚苯颗粒砂浆+5厚抗裂砂浆复合耐碱玻纤网格布。 ②石材墙面：50厚聚氨酯硬泡+20厚胶粉聚苯颗粒砂浆+10厚抗裂砂浆复合热镀锌电焊网。 ③凸窗：35厚胶粉聚苯颗粒砂浆+5厚抗裂砂浆复合耐碱玻纤网格布。
