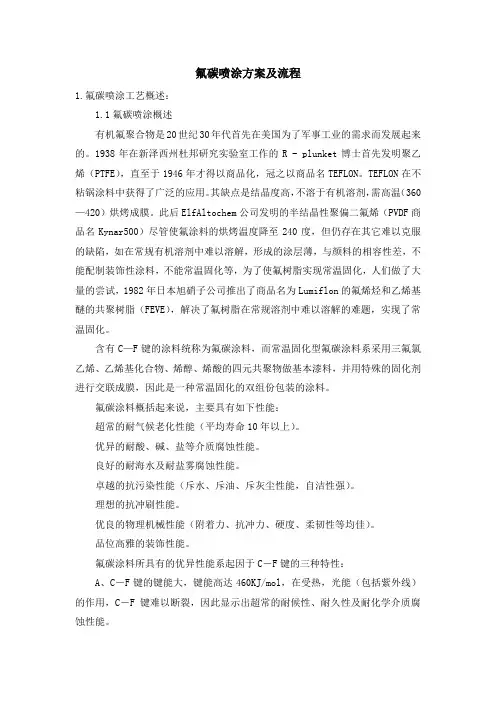

氟碳喷涂施工方案
氟碳喷涂施工方案
一、涂装工艺流程
金属重防腐涂装分为三层：底漆、氟碳中涂、氟碳面漆。
施工准备→基础处理→涂布底漆→原子灰修补→打磨清洁→涂布氟碳中涂→涂布氟碳面漆→清洁工作→检验验收
具体工艺做法如下：
1、除油除锈工序：先用专用稀释剂擦洗金属表面浮锈及油物，增加涂层和金属构件的结合力。
2、打磨：将不锈钢表面毛刺等用角磨机进行打磨，使构件表面平整、接口平滑。
3、涂刷防锈底漆。
4、修补构件基面及焊缝连接处，用原子灰进行补平及打磨平整、平滑。
5、喷氟碳中间漆。
6、喷氟碳面漆。
7、喷涂完毕进行自检，然后交验。
二、表面处理
为达到良好的涂膜性能，正确的表面处理非常重要。
1、不锈钢的一次表面处理
1）、用稀释剂（福熙牌）浸湿干净布或毛刷擦去表面的油脂，“溶剂清洗”至不锈钢表面处理标准达SP3级。牢固沉积物应铲去并用溶剂清洗干净。
2）、钢板表面的锈蚀盐，如氯化物和硫酸盐等应用清水冲洗，然后用干抹布擦拭或用热风烘干除去水分。
2、分段的二次表面处理和修补漆的施工
3、施工
1）、底漆施工
金属结构漆主要采用金属防锈底漆，底漆按比例将主剂、固化剂（3：1）、稀释剂（10－20％）混合，充分搅拌均匀并熟化30分钟后，用刮灰刀刮涂。
2）、面漆施工
先将面漆、固化剂（10：1）及稀释剂（10－20％）按规定比例充分搅拌均匀并熟化30分钟，固化剂在加入前先用稀释剂按1：5的比例稀释。在相对湿度小于75％的环境下施工，避免在雨、雪、雾环境中施工，喷涂温度在-3℃－+40℃之间，加入固化剂后的面漆必须在12小时内使用完毕。
3）、孔、接缝和边缘等较难涂装的部位应在喷涂前用毛刷进行涂装。
4、养护期
双组分涂料在漆膜表干和实干之后，还不是漆膜的最后形成，须在常温下固化7天，才能达到正常效果。
四、喷涂施工的操作规程
1、喷涂用的压缩机应配有合适的压力表和调节阀，用来调节一次压力以达到良好的雾化效果。
2、在喷涂过程中，容器中的涂料应采用搅拌以使其保持均匀状态。
3、保持喷涂设备的清洁，使用时应先除去上次清洗时设备中残留的溶剂。
4、发生流挂时应立即刷除或除去涂料，表面重涂。
5、焊缝、铆钉、螺栓处和其他难以喷涂的部位应采用刷涂。
6、应特别注意稀释剂类型、用量、涂料温度和操作技术，避免待施工的涂料过粘、过干或过稀。
7、喷枪与被涂表面应保持垂直，左右上下移动时应注意与被涂面等距，移动要平行移动，避免做弧线移动，重叠面积应为50％。
五、安全防护
此种涂料因具有可燃、有毒等原因而具有一定的危险性，这种危险能对人造成严重的伤害，所以采取如下措施解决：
1、储存：此类材料是可燃的，应将其储存于干燥阴凉处，并远离火源。
2、施工过程中，易燃易爆的溶剂因挥发而散布于空气中，当其浓度达到爆炸极限时接触明火即会发生爆炸，因此施工现场必须通风良好且隔离火源。
3、对人类健康的危害
涂料中的一些组分对人类是有毒的，如树脂中的异氰酸脂、固化剂，颜料中的红丹，溶剂中的甲苯和二甲苯等，因此采用下列劳保用品作为防护设施：面罩（防尘面罩、供气面罩）、帽盖、防护眼镜、防护霜、长袖工作服、毛巾（作围巾用）、防护手套等创造一个安全的工作环境。除了上述以外，还应饭前洗手，不用手直接接触设备，避免交叉中毒等。
4、在吊篮操作时要遵守如下吊篮操作规程：
1）、操作人员上机操作前，必须认真学习和掌握本使用说明书的内容。
2）、操作人员必须在地面进出吊篮平台，不得在空中攀窗口出入，不允许作业人员在空中从一个平台跨入另一个平台，上下人员物料必须在吊篮降至地面后进行。
3）、管理人员违章指挥，强令冒险作业，有权拒绝执行。
4）、注意观察吊篮上下方向有无障碍物，如开起的窗户，凸出物体等，以免吊篮碰挂。
目录 一、编制说明........................................................................... 错误!未定义书签。 二、工程概况........................................................................... 错误!未定义书签。 三、保温材料及指标............................................................... 错误!未定义书签。 四、施工准备及现场布置....................................................... 错误!未定义书签。 五、施工工艺........................................................................... 错误!未定义书签。 六、保温工程施工................................................................... 错误!未定义书签。 七、施工技术措施................................................................... 错误!未定义书签。 八、质量控制措施................................................................... 错误!未定义书签。 九、安全控制措施................................................................... 错误!未定义书签。 十、进度控制措施................................................................... 错误!未定义书签。十一、施工质量验收及检验标准........................................... 错误!未定义书签。
外墙氟碳漆施工方案 一、工艺流程 二、施工工序 1．新水泥砂浆墙面基层前处理 1.1 砂浆疙瘩：用角磨机磨平。 1.2 孔洞：用水泥沙浆填平。 1.3 空鼓部位：敲除用水泥沙浆抹实。 1.4 已发生开裂但不空鼓的基层：先用弹性腻子填缝，围绕裂缝周边满批一道弹性腻子，利用其表面粘性贴网格布，并用批刀压实。干透后，批刮第二道弹性腻子，弹性腻子总厚度至少为1.5mm。弹性腻子完成干透后，可进行下一道工序（找平腻子）或直接批刮细面腻子。 2．分格缝的设定与切割 2.1 分割缝的分割划分在找平腻子施工前进行（这样可避免在大面找平时腻子的接头问题）。分割缝的深度、宽度、板块大小和整体规划设计好后，需与甲方沟通并达成一致。 2.2 用墨斗按规划设计要求弹出分割线，每条分割缝按缝宽弹2条线。 2.3 用切割机开始切缝，切割时适当用力抓紧切割机，手腕放松，沿墨线开始切割。 2.4 用工具敲出两条切缝线中间的混凝土沙浆。 3．批刮找平腻子 3.1 按分割板块的长度和宽度，准备两把铝合金刮尺。 3.2 用批刀在分割好的板块上沿水平方向满批一道腻子，用刮尺沿水平方向用力刮平，凹陷的地方用腻子填充修补再刮平。待其表干后，再沿垂直方向满批腻子一道，然后用另一把刮尺沿垂直方向竖刮，若有凹陷，用找平腻子填充后再竖刮。若平整度仍达不到要求，重复上述步骤，直到满足要求为止。 3.3 工艺要求：每一次批刮厚度需≤10mm；完成后平整度要求：2米靠尺检查，平整度误差在＜1mm之内。 3.4 批刮找平腻子工艺流程图： 4．批刮细腻子 4.1 将氟碳漆专用细腻子甲乙组份拌和均匀。要求在2小时内用完，必要时可加适当清水调节稠度。 4.2 满批细腻子1～2遍，边批边按压刮痕，两遍间隔为4～6小时，每遍腻子层厚度约为0.5mm。 4.3 干燥后用180～240目砂纸打磨腻子表面，打磨时注意保持腻子表面平面效果。 4.4 批刮细腻子施工工艺图示： 5．环氧渗透底漆
目录 一、编制依据 (2) 二、工程概况 (3) 三、施工准备 (3) 四、施工工艺流程 (5) 五、质量标准 (7) 六、细部质量控制及注意事项 (8) 七、安全文明施工 (9) 八、成品保护 (10)
一、编制依据 1、《建筑工程施工质量验收统一标准》（GB 50300—2015）； 2、建筑装饰装修工程质量验收规范》（GB 50210—2014）； 3、《住宅装饰装修工程施工规范》（GB 50327—2010）； 4、《民用建筑工程室内环境污染控制规范》（GB 50325—2014）； 5、《水泥胶砂强度检验方法(ISO法)》（GB/T 17671—1999）；
二、工程概况 碧桂园·仕府公馆二标段工程为滁州碧胜房地产开发有限公司开发，由江苏天力建设集团有限公司承建，总建筑面积约为127740㎡，我司承建的项目包含：6#楼、26F、7#楼26F、12#楼26F、21#楼26F、22#楼26F、29#楼26F、19#楼6F、20#楼6F、27#楼6F、28#楼6F、45#楼6F、46#楼6F、17#楼3F、18#楼3F、25#楼3F、26#楼3F、35#楼3F、36#楼3F、42～44#楼3F、。本工程结构为钢筋混凝土框架剪力墙，结构基础形式：基础静压管桩。 本工程耐火等级为2级，建筑结构安全等级二级，抗震设防烈度6度。
碧桂园·仕府公馆（滁州）二标段项目工程，包括6#、7#、12#、17#、18#、19#、20#、21#、22#、25#、26#、27#、28#、29#、35#、36#、42#、43#、44#、45#、46#、47#楼、地下车库，总建筑面积约为127874.13㎡，钢筋砼框架、剪力墙结构。建筑结构安全等级为二级，剪力墙、柱抗震等级为四级，设计耐火等级地上及地下部分均为一级。抗震设防丙类、6度设防。 本方案执行房号有：6#、7#、12#、19#、20#、21#、22#、27#、28#、29#、45#、46#、47#楼（卫生间、厨房间、阳台、公共部位为水泥砂浆粉刷） 二、编制依据 《抹灰石膏国家标准》GB/T 28627-2012 《建筑装饰装修工程质量验收规范》GB50210-2013 《建筑工程施工质量验收统一标准》GB50300-2013 《住宅装饰装修工程施工规范》GB50327-2001 《民用建筑工程室内环境污染控制规范》GB50325-2013 《建筑工程冬期施工规程》GJ104-2016 三、施工准备 1、材料选用： （1）粉刷石膏 凝结时间不少于60分钟、不大于8小时。细度0.2MM筛余量≤40%。产品必须有出厂合格证、产品检测报告单、进厂需对产品名称、代号、净含量、强度等级、生产许可证编号、生产地址、出厂编号、执行标准、生产日期等进行外观检查，做好进场验收记录。 （2）配合比：
氟碳漆施工工艺 一、基层要求 1.抹灰和混凝土的基层质量应符合《JGJ建筑装饰工程施工及验收规范》； 2.抹灰层或混凝土表面层（包括分割缝、窗框附近等）不得有污物； 3.基层表面必需牢固、无酥松，不得有裂痕或起壳，平整度≤2mm，基层无浮尘，无粘附颗粒物； 4.抹灰和混凝土基层涂刷外墙涂料要求含水率不得大于10％，PH值不得高于9，新粉刷水泥砂浆墙面夏季要求养护10天以上，冬季需20天以上，现浇混凝土墙面夏季需养护21天以上，冬季需28天以上。 二、基面处理 1.检查墙面平整度，大的突起处需砂磨平整，大的凹陷或孔洞处用水泥砂浆进行填补并打磨平整； 2.对墙面较大裂纹进行切割，并连续多遍进行填充高弹腻子，直至墙面平整，腻子干燥后打磨平整； 3.用毛刷、铲刀或砂纸清除墙面的颗粒杂物，铲除墙面酥松的水泥层； 4.处理完毕要求符合平整度要求≤2mm； 5.墙面达到基本清洁，无浮尘，无粘附颗粒物。 三、满批氟碳漆专用抗裂腻子 1.采用氟碳漆专用抗裂腻子：氟碳漆抗裂腻子专用添加剂：水＝20：1：8的比例进行腻子的调配，腻子必需用手电钻进行充分搅拌平均； 2.最长放置时间为4小时，超过4小时不得使用，已经固化的浆料也不能使用；检查墙体表面有无颗粒粉尘等沾污物，应该将其清理干净； 3.用两米长的铝合金靠尺拖刮腻子，先竖刮一遍，然后横刮一遍，靠尺运行速度及用力应均衡，否则会沿靠尺运动的方向形成波浪状而影响其平整度； 4.粘贴装饰胶带，按要求进行界格条的分割，界格分好后披腻子，然后逐遍将胶带撕下； 5.腻子一般批嵌4-5遍； 6.腻子层干燥（一般不超过4小时）后进行砂磨；
6.应采用120目或150目砂纸打磨； 7.腻子打磨后墙面凸凹不平现象应彻底消除，同时修直阳角和腰线。 四、抛光腻子施工 1.在打磨平整的腻子上进行抛光腻子的施工； 2.要求表面无批刮印痕，尤其是阴阳角、滴水线、窗沿及落水管四周墙面； 3.线条平直、阳角笔挺，无残缺； 4.用指甲抠无掉粉现象，粘结力合格； 5.手感平滑，无凸凹及起伏的感觉。 五、氟碳底漆喷涂 1.检查腻子是否符合要求，有问题的地方及时修补； 2.在完全干燥的墙面（墙体要干燥，墙面含水率小于8%）上喷涂底漆（气压在5-8kg/cm2，无水喷涂）； 3.要求喷涂平均，不能漏喷，颜色应保持平均一致，不得泛起发花现象，刮风（六级以上）及雨天不能施工； 4.底漆喷涂一遍，喷涂完毕进行检查，发现墙面有批刮印痕或蜂眼现象，必须打磨至符合要求； 5.打磨应采用280目或360目水磨砂纸，打磨应仔细，留意不能将涂膜磨穿； 6.打磨完毕应进行除尘处理，用抹布等将墙面上打磨产生的粉尘处理干净。假如除尘不彻底，氟碳漆施工后将无法达到平滑的涂膜； 7.底漆喷涂后，应颜色平均，光泽平均，涂膜表面光滑，无粉尘等污渍。 六、氟碳面漆喷涂 1.底漆必需完全干燥，墙面不得有粉尘等杂物； 2.施工配比，主漆：固化剂：稀释剂＝10：1：2； 3.调配后的氟碳漆必需采用200目纱网进行过滤，稀释剂在放置过程中应不断搅拌，以免沉淀； 4.喷枪型号：W-77，喷嘴尺寸：1.5-2.0mm，气泵压力：0.3-0.5Mp；
喷涂聚氨酯施工方案(总5页) -CAL-FENGHAI.-(YICAI)-Company One1 -CAL-本页仅作为文档封面，使用请直接删除
喷涂聚氨酯系统施工方案 一、喷涂硬泡聚氨酯外墙保温系统的特点喷涂硬泡聚氨酯外墙外保温系统由聚氨酯防潮底漆层、现场喷涂成型的硬泡聚氨酯保温层、聚氨酯界面砂浆层、胶粉聚苯颗粒防火透气过渡层、抗裂防护层及饰面层构成。该系统具有如下特点： （1）保温效果好。硬泡聚氨酯是一种优良的保温材料，其导热系数为0.022～0.027W/(m·K)。喷涂的硬泡聚氨酯与一般墙体材料粘结强度高，无须任何胶粘剂和锚固件，是一种天然的胶粘材料，能形成连续的保温层，保证了保温材料与墙体的整体性并有效阻断热桥。 （2）防火性能突出。聚氨酯添加阻燃剂后，是一种难燃自熄性的材料。聚氨酯表面及门窗口侧面，全部用燃烧性能等级为B1级的胶粉聚苯颗粒浆料严密包覆，在遇火及热的作用时，向内部传递热量少而慢，热量集中在胶粉聚苯颗粒浆料层表面有利于提高保温层的耐火性能。 （3）无空腔构造，抗风压能力强。喷涂硬泡聚氨酯保温层与基层墙体牢固结合，与基层墙体形成一个有机的整体，无接缝、无空腔，减少了风压特别是负风压对高层建筑外墙外保温系统的破坏。 （4）防潮性能优良。硬泡聚氨酯材料有优良的防水性能，能很好的阻断水的渗透，使墙体保持良好、稳定的绝热状况。采用的聚氨酯防潮底漆具有防潮、防水透气的作用，特别是在潮湿的雨季，基层新墙体完工后风干不彻底，以及基层墙体有流水残痕等情况下更具效果，而且能有效防止基层墙面上残留的浮灰对保温层附着力的影响。 （5）与相邻构造层粘结牢固。聚氨酯界面砂浆采用专用的高分子乳液复配适量的无机胶凝材料配制而成。界面砂浆同时对硬泡聚氨酯表面和无机抹面材料均具有良好的粘结效果，从而可以将聚氨酯保温与胶粉聚苯颗粒防火透气过渡层牢固地复合
粉刷石膏砂浆抹灰施工方案 一、编制依据 1、福荣世家项目工程施工图纸 2、福荣世家项目施工组织设计 3、参考图集L06J002施工做法 4、国家装饰装修验收规范GB50210-2001 5、中建八局装饰装修企业标准2005 6、我单位类似工程施工经验 二、建筑做法及详细部位一览表 本工程内墙、顶棚抹灰具体做法见下表：表1
注明：图纸设计中采用水泥石膏混合砂浆抹灰，由于施工堆放材料料场不容许且工期特别紧，我单位对上述工序进行了调整，采用新工艺、新材料粉刷石膏抹灰。（除卫生间、厨房、阳台、保温要求隔墙） 三、混合砂浆与粉砂石膏的场地要求及工期对比 根据2#楼、3#楼现场的实际情况对抹灰这项工序做一个详细的分析（两楼总计抹灰建筑面积约50000㎡）两种工序粉刷石膏抹灰现场的有利条件：
1、经现场检查主体结构工程的墙面、顶棚垂直度平整度偏差在2cm范围内。 2、粉刷石膏抹灰所用材料为成品（现场加水搅拌就能施工）。 3、东大门、及整个车库施工时不影响我单位组织材料进场、材料堆放。 4、水泥混合砂浆根据施工电梯一天的运载量限制对抹灰人员增加，包括三小间墙面砖穿插施工对机械设备的使用数量增加，场地限制。采用粉刷石膏这方面不需要考虑电梯的运载量且随时可以增加抹灰人员。可以随时控制工期。 5、粉刷石膏工效大于混合砂浆抹灰。按照抹灰面积至少可以节省15%的时间。（主要减少搅拌运料的时间） 6、粉刷石膏落地灰较少，且在楼层内不会污染现浇楼板，对后续地面施工有很大的改善。 四、混合砂浆与粉刷石膏的质量分析对比。混合砂浆是以硅酸盐水泥为主要胶凝材料，以砂为细集料，并利用部分石膏取代水泥，来改善砂浆密度、施工性性能的砂浆，是水泥砂浆的替代品。粉刷石膏砂浆则完全以石膏为胶凝材料，以砂为细集料，通过添加乳胶粉、纤维素醚等聚合物改性的砂浆，工程上主要用来做面层。 1、混合砂浆的各项材料控制相对困难，尤其对砂的质量控制。而粉刷石膏的材料质量容易控制。 目前材料市场对砂质量控制有限，经常受到季节的影响。不仅价格波动频繁，对我们开展工作也带来诸多不便，因利用空间较小，市场上多参与泥沙，对施工的质量影响较大。 2、混合砂浆的配比现场难以控制。
第一章编制说明 1、本方案通过我公司在广州中洲中心仔细全面的现场踏勘后进行编制。 2、本方案依照《合成树脂幕墙装饰工程施工及验收规程》（CECS157：2004）等国家相关规范、标准及有关地方规定进行编制。 3、本方案结合我公司现有施工管理水平，工程技术力量，施工能力及机械设备状况进行编制。 4、本方案参考我公司类似工程施工经验，并充分领会设计意图旨在体现建筑风格而编制。 第二章工程概况 广州中洲中心位于琶洲地区新港东路南侧，黄埔涌北侧，琶洲塔西南面，总建筑面积12.3万㎡，由广州中轻新洲房地产开发有限公司开发，广州珠江外资建筑设计院设计，广州建筑工程监理有限公司监理，广州市第三建筑工程有限公司施工。本工程单元式写字楼的南面和写字楼的东南面外墙采用合成树脂仿金属幕墙。合成树脂仿金属幕墙涂饰外墙涂饰施工面积暂定为14000㎡，工期为60个有效工作日。合成树脂仿金属幕墙的颜色为银灰色，在每两层之间设置30cm宽的白色装饰线。 第三章工程项目组织管理机构 根据本工程的质量、工期特点，我公司组建以公司总经理亲自挂帅的由工程部直接领导，公司其他部门紧密配合的，适应项目需要的精干项目部，由项目经理代表公司全权负责该工程承包合同履行过程中涉及到本公司权利和义务的一切工作。施工生产过程中，按照ISO9002质量管理体系和质量保证体系运行，以确保产品的质量符合设计要求。
第一节：组织机构： 第二节：项目部管理人员情况及职责 2-1 项目部管理人员主要职责及分工 项目经理：全面负责组织工程实施，负责处理与业主、总包、监理及配合单位必要的沟通联系协调，处理公司各部门与项目部的协作配合，对工程质量、进度、安全全面负责，总督质量、进度、安全、后勤核算、进度统计、资料收集、组织验收，代表公司全权负责该工程承包合同履行过程中涉及到本公司权利和义务的一切工作。 技术员：负责编制工程施工方案，对工程施工人员技术交底，对技术难点重点提出保证或改进措施，制作施工样板，测试材料消耗，对技术资料收集整理。 质安员：负责对工程质量进度安全进行交底，对工程质量进度安全提出预控措
聚氨酯喷涂施工方案(总18 页) -CAL-FENGHAI.-(YICAI)-Company One1 -CAL-本页仅作为文档封面，使用请直接删除
硬泡聚氨酯外墙外保温工程技术方案 上海XXXX科技有限公司技术部
前言 建筑节能在节约能源的系统工程中占有举足轻重的地位，节约能源已成为我国社会发展的一项重要国策，我国政府十分重视建筑节能工作。对建筑物进行墙体保温是建筑节能的有效途径之一。经过多年的技术发展及工程实践，已有若干种保温材料及其体系可以成功应用于外墙外保温工程，其中聚氨酯硬泡外墙外保温系统就是一种综合性能良好的新型外墙保温体系。经研究测试及工程应用证明，聚氨酯硬泡外墙外保温系统保温隔热性能良好，这对于在我国实现更高建筑节能目标具有重要意义。聚氨酯硬泡外墙外保温系统在我国建筑节能领域具有良好的发展前景。 为进一步推广本企业聚氨酯硬泡外墙外保温系统，引导、促进和规范本企业聚氨酯硬泡外墙外保温系统的健康发展，使聚氨酯硬泡外墙外保温工程做到技术先进、工艺可靠、保证质量、经济合理、节能效果明显，特制定《聚氨酯硬泡外墙外保温工程技术方案》。
1．术语 1.1 硬泡聚氨酯 以A组分料和B组分料混合反应形成的具有防水和保温隔热等功能的硬质泡沫塑料，称为聚氨酯硬质泡沫，简称硬泡聚氨酯。 1.2 A组分料 A组分料是指由组合多元醇（组合聚醚或聚酯）及发泡剂等添加剂组成的组合料，俗称白料。A组分料是形成硬泡聚氨酯的必要原料之一。 1.3 B组分料 B组分料是指主要成分为异氰酸酯的原材料，俗称黑料。B组分料也是形成硬泡聚氨酯的必要原料之一。 1.4 硬泡聚氨酯外墙外保温系统 由硬泡聚氨酯保温层、界面层、抹面层、饰面层或固定材料等构成，形成于外墙外表面的非承重保温构造的总称。 1.5 喷涂法施工聚氨酯硬泡 采用专用的喷涂设备，使A组分料和B组分料按一定比例从喷枪口喷出后瞬间均匀混合，之后迅速发泡，在外墙基层上形成无接缝的聚氨酯硬泡体。硬泡聚氨酯的该种施工方法称为喷涂法。 1.6 浇注法施工硬泡聚氨酯 采用专用的浇注设备，将由A组分料和B组分料按一定比例从浇注枪口喷出后形成的混合料注入已安装于外墙的模板空腔中，之后混合料以一定速度发泡，在模板空腔中形成饱满连续的聚氨酯硬泡体。硬泡聚氨酯的该种施工方法称为浇注法。 1.7 聚氨酯界面剂 用于硬泡聚氨酯与基层墙体之间粘结的材料，起防水和增加粘结性能的材料，称为聚氨酯界面剂。 1.8 抹面胶浆 用于形成保温层之外抹面层的材料，称为抹面胶浆。 1.9 压折比 同一种材料的抗压强度与抗折强度之比，称为压折比。
一、编制依据 GB 50210-2001 《建筑装饰装修工程质量验收规范》 JGJ/T 17-2008 《蒸压加气混凝土建筑应用技术规程》 JGJ/T 220-2010 《抹灰砂浆技术规程》 GB 6566-2010 《建筑材料放射性核素限量》 GB 18582-2008 《室内装饰装修材料内墙涂料中有害物质限量》 GB/T 28627-2012 《抹灰石膏》 JG/T 298-2010 《建筑室内用腻子》 JC 890-2001 《蒸压加气混凝土用砌筑砂浆和抹面砂浆》 DG/TJ08-2085-2011 《脱硫石膏粉刷砂浆应用技术规程》 二、产品介绍 2.1、产品说明 抹灰石膏是以高纯度的半水脱硫石膏为主要胶凝材料，加入适量的外加剂和无机轻集料，经工厂预混制成的成品抹灰石膏。可广泛取代传统的水泥砂浆找平，用于室内干燥区域的建筑内墙和楼板的抹灰找平。抹灰石膏产品中的石膏含量不得低于75%（重量比）。由于脱硫石膏的颜色取决原料矿石的颜色，因此每批轻质抹灰石膏的颜色可能会稍有不同，但对产品质量没有影响。找平后，应使用腻子满批，再做饰面层。 2．2、适用范围 抹灰石膏适用于建筑室内墙面和顶棚的一般抹灰工程，厨房和卫生间等室内潮湿区域除外。轻质抹灰石膏适用于绝大多数基层材料（加气混凝土、轻质隔墙条板、砖、混凝土等）的抹灰找平。轻质抹灰石膏的常规抹灰厚度为6mm～25mm，抹灰完成面的最小厚度为6mm，顶棚抹灰总厚度宜小于10mm。 2.3、产品特点 1）拉伸粘结强度高，适用于多种基层，与轻质墙体材料匹配良好，施工后不易空鼓、不易开裂； 2）正常施工环境抹灰前墙面无需预先浇水，施工环境明显改善； 3）施工省料省力，其重量仅为传统水泥砂浆的一半； 4）施工快捷，终凝时间及养护时间短； 5）完成面垂直度、平整度高，局部修整方便；
钢结构氟碳金属漆施工方案 基层要求 1.钢结构表面层不得有污物（包括焊接处、焊接处残余物等）；无浮尘，无粘附颗粒物； 2.基层表面必须牢固、不得有裂缝或起壳，平整度≤2mm， 基面处理 1.用电动打磨机清除表面的颗粒、杂物焊接处，铲除表面酥松的锈蚀层；要求达到st2等级要求; 2.检查底材平整度，大的突起处需砂磨平整，大的凹陷或孔洞处用原子灰进行填补并打磨平整； 环氧富锌底漆喷涂 1.检查底材平整度是否符合要求，对于不平处进行及时修补； 2.在完全干燥的钢结构表面上喷涂环氧富锌底漆（气压在5-8kg/cm2，无水喷涂）； 3.要求喷涂均匀，不能漏喷，颜色应保持均匀一致，不得出现发花现象，刮风（六级以上）及雨天不能施工。 4.环氧富锌底漆喷涂2遍，喷涂完毕进行检查，发现表面有批刮印痕或蜂眼现象，必须打磨至符合要求； 5.打磨应采用360目或420目水磨砂纸，打磨应仔细，注意不能将涂膜磨穿； 6.打磨完毕应进行除尘处理，用抹布等将钢构表面打磨产生的粉尘处理干净。如果除尘不彻底，氟碳漆施工后将无法达到平滑的涂膜; 7.环氧富锌底漆喷涂后，应颜色均匀，光泽均匀，涂膜表面光滑，无粉尘等污渍。 氟碳中涂漆喷涂 1.检查钢结构表面是否符合要求，基材表面应清洁、干燥、平整、牢固、无油脂、锈蚀等，有问题的地方及时修补； 2.在完全干燥的云铁底漆上喷涂氟碳中涂漆（气压在5-8kg/cm2，无水喷涂）； 3.要求喷涂均匀，不能漏喷，颜色应保持均匀一致，不得出现发花现象，刮风（六级以上）及雨天不能施工。 4.打磨应采用280目或360目水磨砂纸，打磨应仔细，注意不能将涂膜磨穿； 5．打磨完毕应进行除尘处理，用抹布等将墙面上打磨产生的粉尘处理干净。如果除尘不彻底，氟碳漆施工后将无法达到平滑的涂膜; 6．氟碳中涂漆喷涂后，应颜色均匀，光泽均匀，涂膜表面光滑，无粉尘等污渍。
一、墙面基层 1、墙体表面的浮浆、油渍、污渍、灰尘应清理干净，基层墙体为面砖时对瓷砖 空鼓的部位剔除（在瓷砖空鼓的往外延伸10mm-15mm的部位也应剔除）。 2、基层墙体检查清理完毕后检查基层墙体的墙面平整度、立面垂直度、阴阳角 方正度如果达不到普通抹灰的要求，应采用1:3水泥砂浆或聚合物水泥砂浆重新进行找平处理。 3、基层墙体检查验收完毕后，在其表面涂刷聚氨酯防潮底漆。 4、其他工序要求预留的孔洞按照准确的位置预留。 二、施工环境 1、喷涂硬泡聚氨酯的施工环境温度及基层温度不应低于10℃，风力不应大于4 级，风速不宜大于4m/s，应有防风措施。 2、胶粉聚苯颗粒保温浆料找平及抗裂防护层施工环境温度不应低于5℃。严禁雨 天施工，雨季施工应采取防雨措施。 3、聚氨酯白料、黑料应在干燥、通风、阴凉的场所密封贮存，白料贮存温度以 15℃～20℃为宜，不得超过30℃，不得曝晒。黑料贮存温度以15℃～35℃为宜，不得超过35℃，最低贮存温度不得低于5℃。聚氨酯白料、聚氨酯黑料的贮存期均为6个月。聚氨酯白料、黑料在贮存运输中应有防晒措施。 三、施工准备 1、技术准备 1）、编制完成施工技术方案，并经建设、监理及总承包单位会审，以达到意见的统一。 2)、编制完成外墙保温深化设计图，并与建设、监理、设计及总包单位对细部节 点图进行进一步的会审，修改并最终确认后提交正式的图纸供施工和验收使用。 3）、与建设、监理单位及总包方单位交底外墙保温装饰层施工前土建应具备的条
件，以使工地尽早具备外墙保温装饰工程的进场条件。 4）、提前向监理、建设单位提交关于材料和保温装饰系统的检测报告，使用说明书、资质等相关工程资料。 5）、提前与建设、监理及总包单位在工程现场确定具有代表性的部位，根据技术要求施工样板墙体。 2、材料准备 1）、根据建设单位合同订购的材料型号提前进行材料生产，分批进场，在进场时做好记录，并报监理验收，随货提供合格证、质量证明文件。 2）、在现场准备好材料的储存、堆放场地，派专人负责看管、发料。 3、施工人员及机具 1）、工程施工所要用到的施工机具、设备在开始施工前提前运送到工地现场，调试合格。 2）、空气压缩机:型号W-1.0/7公称排气量1.0m3/min,额定排气压力0.7Mpa配用电机功率7.5KW.空气压缩机使用安装时应注意以下几点： 开机前必须首先检查油标,油标指示不足必须将润滑油加足方可开机.润滑油夏季用19号,冬季用13号不允许用其他机油代替。 检查配电设施与电机的匹配,使用时电源电压应满足±5%的要求如不能满足要求电机易烧损。 开机前应打开排污阀,排尽压缩机内污水.用手拉动皮带轮确认可轻松转动后开机. 开机后应空转10-20分钟,无异常现象再逐渐升高到额定工作压力下运转。 3）、双组分硬泡聚氨酯高压无气喷涂机：
金科?集美嘉悦二期M01 -04/04地块一标段1#-7#楼 及对应车库工程石膏砂浆抹灰 施工方案 编制单位：重庆拓达建设（集团）有限公 司 编制日期：二O 一九年二月
第一章工程概况 (3) 第二章编制说明......................... ..3 第三章施工准备 (4) 第四章施工进度计划....................... (5) 第五章施工方法 (6) 第六章质量保证措施 (7) 第七章安全文明施工注意事项 (8)
一、工程概况 我司承接的金科?集美嘉悦二期01-04/04地块1?7#楼、车库、商业用房土建及普通水电安装工程项目位于重庆市北碚区蔡家镇，由重庆金科汇茂房地产开发有限公司开发，由中国建筑西南勘察设计研究院有限公司进行地勘勘察、重庆侨恩创源建筑设计有限公司设计、由重庆新鲁班工程监理有限公司进行项目监理，该工程是集商业、住宅、车库及附属设施为一体的大型居住社区。本工程承包范围为北碚区金科.集美嘉悦一期二标段，由7栋高层(1?7#楼)、1 个地下车库、商业用房及附属设施组成。使用地面积136123川，总建筑面积为454922.59，地上面积为342074.88川，地下面积为112847.71 叭其中1?7# 楼及部分车库、商业用房建筑面积为160160.3 m201#楼25层/-2层、2#楼33 层/-2 层、3#楼33层/-2 层、4#楼18层/-2 层、5#楼18层/-2 层、6#楼33层/-2 层、7#楼18层/-2 层，商业服务网点在住宅小区一侧均为二层，地下车库-2 层。 该项目工程量较大，工序多，故用工人数较庞大，现我项目针对石膏砂浆抹灰的具体落实情况作以下阐述： 二、编制说明 本工程是位于重庆市北碚区蔡家镇金科?集美嘉悦二期01-04/04地块1# 2# 3#、6#石膏砂浆内墙饰面工程。项目为一栋超高层建筑。粉刷面积约为19.4 万 平方。编制依据： 1 、《抹灰石膏》( GB/T28627-2012) 2、《砌体结构工程施工质量验收规范》( GB50203-2011)； 3、《建筑装饰装修工程质量验收规范》( GB50210—2001)； 4、《建筑工程施工质量验收统一标准》( GB50300—2013)； 5、《抹灰砂浆技术规程》( JGJ-T220-2010)； 6、本工程施工蓝图
1 氟碳喷涂工艺 1.1 在氟碳树脂塑料因引入氟元素，其电负性大，键能强（碳氟键），使得氟碳树脂具有特别优越的特性，如：耐候性、耐热性、耐低温性、耐化学药品性，而且还具有独特的不粘性和低磨擦性。这些优良的特性，使得氟碳树脂广泛应用于建筑领域。 1.2 氟碳树脂家族常见的有PTFE、PVDF、FEVE、PVF四种。 1.3 幕墙材料中的常用氟碳树脂 幕墙材料涂层用氟碳树脂涂料是一种以氟碳树脂为基料，配以金属微粒或云母晶体为色粉的有机涂料，其PVDF（聚偏二氟乙烯）的含量在70%（树脂质量比）以上。氟碳基料的化学结构中以氟/碳化学键结合，这种结合是至今被认为最稳定、最牢固的结合。在正常情况下，它具有耐候性、耐腐蚀性、抗冲击性、耐磨性及漆膜柔性性能。 1.4涂装方法 辊涂、喷涂或静电粉末喷涂，目前喷涂在国内最为广泛，辊涂在国外较为流行，静电粉末只有少量应用。 氟碳树脂涂料的喷涂 氟碳树脂喷涂是将成型好的金属材料的成品或半成品，进行表面处理的方式。如：铝单板是在经过钣金加工后送到喷涂流水线进行表面处理，铝型材是挤压成型后再进行喷涂表面处理。
1.5 氟碳树脂喷涂的工艺 1.5.1 喷涂主要工艺：一道工序脱脂、酸洗、铬化 二道工序喷涂 三道工序固化（烘烤） 1.5.2 二涂＝底漆+ 面漆； 1.5.3 三涂＝底漆+ 面漆+ 罩光漆； 1.5.4 四涂＝底漆+ 阻挡漆+ 面漆+ 罩光漆。 一般情况下，二涂涂层的厚度≥30μm±5μm，三涂涂层的厚≥40μm±5μm。 脱脂、酸洗、铬化：在基材进行喷涂前，工件表面要经过去油去污及化学处理，以产生铬化膜，增加涂层和金属表面结合力和防氧化能力。 底漆：作为封闭底材的底漆涂层，其作用在于提高涂层抗渗透能力，增强对底材的保护，稳定金属表面层，加强面漆与金属表面的附着力，可以保证面漆涂层的颜色均匀性，漆层厚度一般为5～10微米。 面漆：面漆涂层是喷涂层关键的一层，在于提供基材所需要的装饰颜色，使铝材外观达到设计要求，并且保护金属表面不受外界环境大气，酸雨，污染的侵蚀，防止紫外线穿透。大大增强抗老化能力，面漆涂层是喷涂中最厚的一层漆层，漆层厚度一般为20～30微米。
乌海市通用时代广场 地下二层车库顶板及梁保温工程施工方案 编制人： 审核人： 审定人：
1 工程概述 工程名称：乌海市通用时代广场地下车库二层顶板及梁保温工程工程地点： 建筑单位： 设计单位： 监理单位： 2 业主需求 此工程为新建项目，依据广场地下车库二层顶板及梁设计的 需求，采用万华高阻燃型聚氨酯组合料喷涂聚氨酯材料及无机防 火砂浆面层现场喷涂施工。该产品具有多功能性，施工后的部位 形成一个无缝的壳体，达到地下车库二层顶板及梁的保温要求。 承包内容：地下车库二层顶板及梁保温现场喷涂施工。 万华高阻燃型聚氨酯组合料喷涂聚氨酯材料及无机防火砂 浆面层喷涂施工，地下顶板保温厚度为20mm，施工总面积约为 8000m2。 承包方式：包工、包料
工程期限：施工作业天数: 天（有效工日） 施工条件：环境温度在15℃以上，相对湿度小于75%，风速不超过三级，符合防水保温施工条件进行施工，如遇风雨天或不能满足条件，顺延工期。 3 编制依据 3.1《建筑工程质量管理条例》 3.2 GB50404-2007《硬泡聚氨酯保温防水工程技术规范》Ⅰ型标准 3.3 保温工程施工合同 4施工组织机构 4.1人员配置及分工
4.2 施工现场管理及教育 4.2.1 工程部在确定进场前组织好自己的员工进行综合性教育，包括工程情况、技术要求、施工要点、保护措施和安全、防火、治安交通，做到教育到人，措施到位，目标明确，服从甲方现场管理要求，安全优质完成施工。 5材料选择 5.1材料简介：保温工程所用万华高阻燃型聚氨酯组合料喷涂聚氨酯材料，适用于民用、公共建筑及工业厂房的异型屋面，大跨及轻型结构。产品节能效率高，隔热保温效果好，具有可靠的防水性能，施工后的屋面形成无接缝连续壳体。 万华高阻燃型聚氨酯组合料喷涂聚氨酯材料材料耐老化性能好，在低温-50℃情况下不脆裂。在高温+150℃情况下不流淌，不粘脚。阻燃无毒，无污染。耐弱酸、弱碱、工业废气等化学物质的侵蚀。
氟碳漆施工工艺 基面处理 1基面要求： 水泥砂浆抹灰，抹平收光。外墙要求做防水。基面平整度按高级抹灰要求，阴阳角方正，线条顺直，无空鼓开裂，无油污锈迹，基面含水率<8%，PH值<9。外墙栏杆、窗框、管道安装及收边收口完成。2清理修整： 将基面浮浆铲除干净，较高的接搓及突出点用手持式打磨机磨平，以免批刮腻子过厚。 3粘贴网布： 用调稀的防水腻子粘贴抗裂玻璃纤维网格布，滚刷压平。抗裂玻纤网强度、韧性要好并不含粘胶，搭接处不少于100mm。玻纤网作用是防止找平腻子过厚开裂及缓冲抹灰层可能开裂而产生的应力。 4切缝嵌缝： 根据设计好的铝板效果分格图放线定位，用切割机切分格缝（一般宽10—25mm，深15—20mm），两边切缝，凿除缝内砂浆，清理干净，刷界面剂，然后把巴氏柔性水泥嵌缝料填缝成凹弧形（以直径为缝宽的小圆棒成型）。分格缝的作用兼具功能性（可防止大面积抹灰开裂，填缝料具有弹性，能防水）、装饰性（仿铝塑板效果凹形线条）和施工分块（方便找平及喷涂）的作用。分格缝要求弧度一致，横平竖直，用吊线锤和拉水平通线的方法控制和检查。分块大小要合适，一般每块1—2.5平方米左右，应兼顾立面效果与操作要求。 5粗腻子找平： 按分格的块逐块批刮弹性防水粗腻子，分别用与块长、宽相等的铝合金刮尺纵横向各刮一道腻子，第二道腻子要在第一道腻子干燥后施工。批刮时两人同时配合，均匀用力。线条要挺拔，阴阳角要方正。粗腻子作用是分块找平，每块越平整越好，同时要尽量控制腻子厚度以防止开裂。腻子要求粘结强度高、耐水性好、施工性能好、不起卷，以双组分或单组分聚合物水泥腻子为佳。 6细腻子批刮： 纵横向各批刮一道防水细腻子，干燥后用打磨机或打砂板夹细砂纸打磨平整，扫除浮灰。细腻子的作用是填补粗糙表面，使基面更平整、密实，分格缝内也要修补到位。打磨用240---360目水砂纸，要求不显砂痕与接搓。 7抛光腻子（又称油性腻子）： 使用极细腻的抛光腻子对基面薄刮一至二道，干燥后用600目以上的水砂纸蘸水仔细打磨，要求不显接搓与砂痕，手摸平整顺滑。抛光腻子的作用是形成一道坚实细腻而致密的腻子层，如同做家具漆所用的腻子一样，抛光后喷涂时漆膜丰满。抛光腻子同时可以防水和防止底漆大量渗入基层，节省涂料用量。 涂装施工 1涂料要求： 金属氟碳仿铝板涂料一般由氟碳底漆、氟碳银粉漆、氟碳罩光清漆组成。氟碳面漆要求为哑光，光泽高了难以出效果，喷涂会发花，太阳光照射下反光强烈，施工接搓一览无余。各道漆的粘度要合适，可根据季节和天气的情况用调整稀释剂用量的方法来调整涂料粘度和干燥时间，否则干燥太快，喷涂涂料在空气中过快雾化，在喷涂面上形成颗粒及接搓处不能融合在一起，干燥太慢则会影响下道工序
目录 一、工程概况 (1) 二、产品简介 (2) 三、项目机构组织 (3) 四、底材规定 (4) 五、涂装工艺流程 (5) 六、表面解决 (6) 七、涂料施工 (7) 八、喷涂施工操作规程 (8) 九、安全质量保证办法、体系 (9) 十、产品保护与文明施工 (10) 十一、1#、2#、3#楼钢构造氟碳喷涂施工筹划 (11) 附件：1、1#、2#、3#楼钢构造建筑平面图 2、现场施工总平面布置图 钢构造氟碳喷涂施工方案 一、工程概况 杭州天溪湖酒店项目外立面装饰专业施工承包工程位于浙江省
桐庐县分水镇。本工程外立面由明框幕墙、石材幕墙、外门窗、栏杆、钢构造采光顶和雨棚等构成。当前钢构造需要做氟碳喷涂部位有1#、2#、3#楼钢构造外露部位、主梁为600mm*400mm规格工字钢、檩条由180mm*80mm规格方管、次梁为100mm*80mm方管、做成采光顶骨架，点式玻钢龙骨，雨篷骨架等。 二、产品简介 1、本产品专门针对超常耐候钢构造表面、重防腐、船舶防腐需要，拥有丰富施工经验人员配备及一流施工机械设备。 2、材料采用氟碳树脂（采用中研氟化学有限公司树脂），金属防锈底漆，原子灰（汽车修补专用腻子，双组分）。 3、固化剂采用上海圣丰造漆有限公司产品，为N－75脂肪族异氰酸脂类固化剂；配比为9:1；面漆为来样（咖啡）氟碳面漆自干漆；配比为9:1.
三项目机构组织 本工程施工人员重要由制作工人、运送工人和安装工人构成。 以项目经理为首管理层全权组织铝合金格栅施工生产诸要素，对工程进度、技术、质量、安全、文明施工等进行高效率、有筹划组织、协调和管理。 项目作业层由具备专业操作技术和经验工人班组构成。 四、底材规定 金属涂装基面最基本规定必要保证干燥、无锈蚀、焊接缝密实、平整、清洁。干燥：涂装前基面保持干燥，无水迹存在。 无锈蚀：钢铁表面除锈级别达到SP3级。清洁：没有油、脂、霉藻和其她粘附物。 五、涂装工艺流程 金属重防腐涂装分为三层：底漆、氟碳中涂、氟碳面漆。
现喷硬泡聚氨酯 外墙外保温工程施工方案
目录 1．编制依据.................................... 2．工程概况.................................... 3．施工准备.................................... 4．技术准备.................................... 5．基层处理.................................... 6．施工工艺流程................................ 7．各主要施工工序的施工方法.................... 8．聚氨酯硬泡外墙外保温工程验收................ 9．成品保护.................................... 1. 编制依据
1.1 GB50210—2001《建筑装饰装修工程质量验收规范》 1.2 GB50300—2001《建筑工程施工质量验收统一标准》 1.3 GB50404—2007《硬泡聚氨酯保温防水工程技术规范》 1.4 DBJ11135-2008《外墙外保温应用技术规程》 1.5 L06J113《居住建筑保温构造详图》 1.6 L07SJ116《硬泡聚氨酯保温防水构造详图（外墙和屋面） 1.7 GB50411-2007《建筑节能施工质量验收规范》 1.8《聚氨酯硬泡外墙外保温工程技术导则》 1.9《山东省居住建筑节能监测及验收技术规程》 2.0 GB50016-2014《建筑设计防火规范》 2.1 发包单位提出的施工要求及技术交底。 2.2 建筑工程施工现场管理规定。 2.工程概况 2.1 工程名称： 2.2 工程地点： 2.3 施工内容：外墙外保温 2.4 质量标准：本工程按照国家现行的标准及相关专业验收规范、标准验收、质量达到合格标准。 2.5 施工工期：日历天。 2.6 各部位做法要求： 详细见招标文件的施工具体要求。
目录 一、嘉宝莉氟碳弹性金属漆报价书 二、简要施工方案 三、施工机械设备计划 四、施工技术措施 五、部分施工业绩 六、施工企业资质资料 二、施工方案 外墙氟碳金属漆施工工艺 （一）简要施工工艺 基面检查—→基面处理—→专用找平粗腻子、粘贴玻纤网—→打磨、养护—→分格缝施工—→中
粗腻子施工—→细腻子施工—→打磨、养护—→光面腻子施工—→打磨、点补—→环氧底漆喷涂—→氟碳弹性中涂喷涂—→氟碳弹性面漆喷涂—→分格缝上色—→修缮、清理—→验收 （二）氟碳涂装施工工艺概述 1、基面检查 （1）功能作用：主要检查空鼓、开裂、平整度、基面强度等。 （2）原料构成：人工运用工具检查，无须材料。 （3）施工工具与方法：技术人员使用橡皮锤、靠尺、红笔等检查、记录。1遍，用红笔记录需要处理的部位。 2、基面处理 （1）产品名称：氟碳外墙专用找平粗腻子。 （2）功能特点：填充力强，附着力好，干燥快、抗收缩抗开裂性能良好。 （3）原料构成：矿物粘结料，增粘剂，保水剂，滑爽剂，膨胀剂等组成。 （4）施工工具与方法：批刀、刮尺。 （5）施工次数与定额：1～2遍，依现场而定。 3、专用找平粗腻子、粘贴玻纤网 （1）产品名称：氟碳外墙专用找平粗腻子。 （2）功能特点：填充力强，附着力好，干燥快、抗收缩抗开裂性能良好，基面找平，为平整度奠定基础。 （3）原料构成：矿物粘结料，增粘剂，保水剂，滑爽剂，膨胀剂等组成。 （4）施工工具与方法：批刀批刮、刮尺、铲刀、电动搅拌机，80～150目砂纸打磨。 （5）施工次数与定额：1～2遍，依现场而定。约3kg／m2。 4、分格缝施工 （1）施工工具与方法：复合管、切割机、批刮。
一、编制依据GB 50210-2001 《建筑装饰装修工程质量验收规范》 JGJ/T 17-2008 《蒸压加气混凝土建筑应用技术规程》 JGJ/T 220-2010 《抹灰砂浆技术规程》 GB 6566-2010 《建筑材料放射性核素限量》 GB 18582-2008 《室内装饰装修材料内墙涂料中有害物质限量》 GB/T 28627-2012 《抹灰石膏》 JG/T 298-2010 《建筑室内用腻子》 JC 890-2001 《蒸压加气混凝土用砌筑砂浆和抹面砂浆》 DG/TJ08-2085-2011 《脱硫石膏粉刷砂浆应用技术规程》 二、产品介绍 2.1、产品说明 抹灰石膏是以高纯度的半水脱硫石膏为主要胶凝材料，加入适量的外加剂和无机轻集料，经工厂预混制成的成品抹灰石膏。可广泛取代传统的水泥砂浆找平，用于室内干燥区域的建筑内墙和楼板的抹灰找平。抹灰石膏产品中的石膏含量不得低于75%（重量比）。由于脱硫石膏的颜色取决原料矿石的颜色，因此每批轻质抹灰石膏的颜色可能会稍有不同，但对产品质量没有影响。找平后，应使用腻子满批，再做饰面层。
2．2、适用范围 抹灰石膏适用于建筑室内墙面和顶棚的一般抹灰工程，厨房和卫生间等室内潮湿区域除外。轻质抹灰石膏适用于绝大多数基层材料（加气混凝土、轻质隔墙条板、砖、混凝土等）的抹灰找平。轻质抹灰石膏的常规抹灰厚度为6mm～25mm，抹灰完成面的最小厚度为6mm，顶棚抹灰总厚度宜小于10mm。 2.3、产品特点 1）拉伸粘结强度高，适用于多种基层，与轻质墙体材料匹配良好，施工后不易空鼓、不易开裂； 2）正常施工环境抹灰前墙面无需预先浇水，施工环境明显改善； 3）施工省料省力，其重量仅为传统水泥砂浆的一半； 4）施工快捷，终凝时间及养护时间短； 5）完成面垂直度、平整度高，局部修整方便； 6）可调节室内空气湿度、辅助保温，提高室内舒适度。 三、技术要求 检验项目性能指标检测依据 体积密度（kg/m3) ≤1000 - 凝结时间（h）初凝≥1GB/T 28627-2012
