试验四粗集料的磨耗试验（洛杉矶法）（T0317—2005）
公路工程集料试验规程JTD E42—2005
（沥青混凝土用）
一、试验目的
测定标准条件下粗集料抵抗摩擦﹑撞击的能力，以磨耗损失（%）表示。
二、仪表设备
1、洛杉矶磨耗试验机：圆筒内径710mm±5 mm﹑内侧长510mm±5 mm，两端封闭，投料口的钢盖对过坚固螺栓和橡胶垫与钢筒密封。钢筒的回转率为30r/min～33r/min。
2、钢球：直径约46.8mm，质量为390g～445g，大小稍有不同，以便按要求组合成符合要求的总质量。
3、电子秤称量：10kg，感量不大于1g
4、标准筛（方孔筛）：符合要求的标准筛系列﹑1.7mm方孔筛一只。
5、烘箱及容器（搪瓷盘）
三、试验步骤
1、本次试验条件拟选用B级，即称取风干已过19.0mm和26.5mm标准筛的集料2500g±10g，16.0mm和19.0mm标准筛的集料2500g±10g ，试样的总质量为5000g±10g ，钢球数量为11个，钢球总质量为4850g±25g 。如选用C级，即称取风干已过9.5mm和16mm标准筛（沥青路面或基层的粗集料可用13.2 mm筛孔代替）的集料2500g±10g，4.75mm和9.5mm标准筛的集料2500g±10g ，试样的总质量为5000g±10g ，钢球数量为8个，钢球总质量为3330g±20g 。试样数量( 规范2组，教学1组)；如过于潮湿需烘箱加热烘干，温度范围控制在105℃±5℃，时间不少过4h，并冷却至室温。
2、将试样装入试验机中，并使钢球总质量和数量满足要求；
3、将计数器调整到零位，设定要求的回转次数（本试验用500转），开动磨耗机以30r/min～33r/min转速转动至要求的回转次数为止。
4、取出钢球，将经过磨耗后试样从投料口倒入接受容器（搪瓷盘）中。
5、将试样用1.7mm 方孔筛过筛，筛去试样中被撞击磨碎的细屑。用水冲干净留在筛上的碎石，并置105±5℃烘箱中烘干至恒重，时间不少过4h，并冷却至室
温。准确称取质量（m2），至1g。
四、计算
集料洛杉矶磨耗值可按下式计算：
Q=
12
1
m m
m
×100 (T0317-1)（精确至0.1%）
式中：
M1—试验前试样质量（g）；
M2—试验后在1.7mm筛孔上洗净烘干的试样的质量（g）。
取二次平行试验结果的算术平均值为测定值，两次试验的差值应大于2%，否则须重做试验。
简答题：
1.简述磨耗试验主要仪器及相关试验要点（至少三点）
答：1.应根据需要选择不同的B或C级（两者选用粒径和钢球质量不同）。
2.设定设定要求的回转次数（本试验用500转），开动磨耗机以30r/min～33r/min转速转动至要求的回转次数为止。
3. 将试样用1.7mm 方孔筛过筛，筛去试样中被撞击磨碎的细屑。用水冲干净留在筛上的碎石，并置105±5℃烘箱中烘干至恒重，时间不少过4h，并冷却至室温。准确称取质量（m2），至1g。
4.取二次平行试验结果的算术平均值为测定值，两次试验的差值应大于2%，否则须重做试验。
5. 主要试验仪器洛杉矶磨耗试验机、电子秤、筛子。
粗集料磨耗试验（洛杉矶法）记录表
江苏省建设工程质量检测人员岗位培训试卷 （粗、细集料）（A卷） （满分120分，时间120分钟） 姓名考试号得分 身份证号单位 第一部分客观题部分 一、单项选择题（每题2分，共计40分） 1、检测工作应遵循科学、公正、准确的原则开展工作，检测行为公正、公平、 要真实可靠。 A、检测方法 B、检测结论 C、检测依据 D、检测数据 2、在沥青混合料中，粗集料粒径应大于 mm。 A、5.0 B、4.75 C、2.36 D、2.50 3、粗集料筛分时，公称最大粒径为31.5mm的试样质量至少为 kg。 A、2.0 B、2.5 C、4.0 D、5.0 4、粗集料泥块含量试验应进行平行两次试验，两次结果的差值超过时应重新取样试验。 A、0.5% B、0.4% C、0.2% D、0.1% 5、沥青砼用粗集料进行针片状试验时，用 mm标准筛将试样过筛，取筛上部分供试验用。 A、2.36 B、4.75 C、5.00 D、9.50 6、用游标卡尺法测量颗粒最大宽度方向与最大直径方向的尺寸之比大于倍的颗粒为针片状颗粒。 A、2 B、3 C、4 D、5 7、粗集料各筛分计筛余量及筛底存量的总和与筛分前试样的干燥总质量相比，相差不得超过总质量的 %。 A、0.2 B、0.4 C、0.5 D、1.0 8、粗集料压碎值试验需均匀地施加荷载，在10min左右时间应达到总荷载 kN，
稳定5s然后卸载。 A、200 B、300 C、400 D、500 9、粒径为9.5～19mm的粗集料进行坚固性试验，16～19mm粒径颗粒应占 %。 A、30 B、40 C、50 D、60 10、软弱颗粒试验中对9.5～16mm的颗粒所加的荷载为 kN。 A、0.25 B、0.34 C、0.42 D、0.15 11、石子的公称粒径通常比最大粒径（）。 A、小一个粒级 B、大一个粒级 C、相等 D、没有关系 12、含水量为4.5%的砂300g，将其干燥后的重量为 g。 A、286.5 B、290.2 C、287.1 D、290.0 13、细集料样品选用适宜的标准筛筛除超粒材料，然后将样品在潮湿状态下充分 拌匀，用四分法缩分至每份不少于 g的试样两份，烘至恒重备用。 A、400 B、450 C、500 D、550 14、用容量瓶法测定细集料的表观密度是在℃时对水的表观密度。 A、20 B、22 C、23 D、25 15、砂当量试验适用于公称最大粒径不超过 mm的集料。 A、0.6 B、1.18 C、2.36 D、4.75 16、粗集料密度试验中测定水温的原因是。 A、在规定的温度条件下试验相对简单 B、不同水温下密度的计算公式不同 C、修正不同温度下石料热胀冷缩的影响 D、修正不同温度下水密度变化产生的影响 17、细集料棱角性试验（间隙率法），上部的圆筒形容量瓶，容积不少于 mL。 A、250 B、300 C、500 D、1000 18、细集料的棱角性适用于评定细集料。 A、流动性 B、洁净度 C、粗细程度 D、表面构造和粗糙度 19、标准亚甲蓝溶液配制浓度是 g/L。 A、8.0±0.1 B、8.0±1.0 C、10.0±0.1 D、10.0±1.0 20、单位体积（含材料的实体矿物成分及闭口孔隙体积、开口孔隙体积）物质颗
粗集料磨耗试验作业指导书
文件编号：ZY01-032-2009 作业指导书 （粗集料磨耗试验） 编写：日期： 审核：日期： 批准：日期： 受控状态：持有者姓名： 分发号：持有者部门： 江苏省交通科学研究院股份有限公司
目录 1.开展项目 (3) 2.依据文件 (3) 3.主要仪器设备 (3) 4.操作规程 (3) 5.试验/检测工作程序 (4) 6.安全注意事项 (8) 7.数据处理 (8) 8.测量不确定度 (10) 9.原始记录表格 (11)
1.开展项目 表1 开展检测项目 开展检测项目 项目名称适用范围目的 粗集料磨耗试验各种等级规格的 集料 测定标准条件 下粗集料抵抗 摩擦、撞击的能 力 2.依据文件 表2 依据文件 依据文件 依据文件试验方法
《公路工程集料试验规 程》（JTG E42-2005） T0317-2005 3.主要仪器设备 表3 主要仪器设备 主要仪器设备 仪器名称规格型号生产厂家测量范 围 准确度 等级 洛杉矶磨耗试验机DM-Ⅱ 无锡华南 实验仪器 有限公司 0~100% / 配套仪器设备 仪器名称规格型号生产厂家测量范 围 准确度 等级 电子天平TE6101-L 塞多利斯 科学仪器 公司 0~6100g 0.1g 4.操作规程 4.1操作步骤 4.1.1电子天平 4.1.1.1打开电源； 4.1.1.2按下标定开关（即Tare键）； 4.1.1.3放上需标定的砝码待显示屏出现所要标定的质量时即可取下砝码；
4.1.1.4将称量的试样放在天平上，待数字不再变动时即可记下读数； 4.1.1.5如还需测量下一个试样的质量时则需要清零，然后再称量； 4.1.1.6试验结束后，关闭天平的电源再将托盘擦拭干净。 4.1.2洛杉矶磨耗机 4.1.2.1分级称量（准确至5g），称取总质量 m，装入磨耗机之圆筒中； 1 4.1.2.2选择钢球，使钢球数量及总质量符合表1中规定，将钢球加入钢筒中，盖好筒盖，坚固密封； 4.1.2.3将计数器调整到零位，设定要求的回转次数，对沥青混合料集料，回转次数应符合表1的要求。开动磨耗机，以（30-33）r/min之转速转动至要求底回转次数为止。 5.试验/检测工作程序 5.1试验准备 5.1.1设备有效性检查：试验前先检查电子天平、洛杉矶磨耗机、沥青砼集料筛是否在使用有效期范围内。如果在使用有效期范围内，可继续进行试验；如果不在范围内，通知设备管理员进行设备检定。 5.1.2仪器设备准备 5.1.2.1调平天平：将天平平放在操作台上，看水准气泡是否居中，如果不居中，调节天平下方的角螺旋，直至水准气泡居中为止； 5.1.2.2校核天平：取一个砝码放置在已经清零的天平上，看天平显示的读数是否与砝码的质量一致，如果一致即可进入下一步试验，如果不一致要对天平进行校核。校核方法为：接通天平电源，按下校核按钮，将一套总质量为5000g的砝码迅速的全部放上天平，待数据显示为5000g即可。 调平天平校核天平
粗集料压碎值试验 (T 0316—2005) 一、目的与适用范围 集料压碎值用于衡量石料在逐渐增加的荷载下抵抗压碎的能力，是衡量石料力学性质的指标，以评定其在公路工程中的适用性。 二、仪具与材料 1、石料压碎值试验仪:由内径150?、两端 开口的钢制圆形试筒、压柱和底板组成，其形状 和尺寸见下面得的和表。试筒内壁、压柱的底面 及底板的上表面等与石料接触的表面都应进行热 处理，使表面硬化，达到维氏硬度65?并保持光 滑状态。压碎指标值测定仪 (尺寸单位:?) 试筒、压柱和底板尺寸表 部位符号名称尺寸(?) 内径 A 150?0.3
试筒高度 B 125,128 壁厚 C ?12 压头直径 D 149?0.2 压柱压杆直径 E 100,149 压柱总长 F 100,110 压头厚度 G ?25 直径 H 200,220 底板 I 厚度(中间部分) 6.4?0.2 边缘厚度 J 10?0.2 2、金属棒:直径10?，长450?,600?，一端加工成半球形。 3、天平:称量2?,3?，感量不大于1g。 4、标准筛:筛孔尺寸13.2?、9.5?、2.36?方孔筛各一个。 5、压力机:500kN，应能在1Omin内达到400kN。 6、金属筒:圆柱形，内径112.0?，高179.4?，容积1767?3。 三、试验准备 1、采用风干石料用13.2?和9.5?标准筛过筛，取9.5?,13.2?的试样3组各3000g，供试验用。如过于潮湿需加热烘干时，烘箱温度不得超过100?，烘干时间不超过4h。试验前，石料应冷却至室温。 2、每次试验的石料数量应满足按下述方法夯击后石料在试筒内的深度为100?。 在金属筒中确定石料数量的方法如下: 将试样分3次(每次数量大体相同)均匀装入试模中，每次均将试样表面整平，用金属棒的半球面端从石料表面上均匀捣实25次。最后用金属棒作为直刮刀将表
粗细集料练习题 一、单项选择题 1、粗集料的表观密度试验中，将试样浸水24h，是为了消除（ C ）的影响。 A.空隙 B.孔隙 C.开口孔隙 D.闭口孔隙 2、不会影响到粗细集料材料取样数量的因素是（D ）。 A.公称最大粒径 B.试验项目 C.试验内容 D.试验时间 3、粗集料筛分时，清洗好0.075mm筛孔上的剩余料后，将筛反扣过来用水仔细冲洗入浅盘中，放在规定烘箱内烘干（ C ），冷却并称其重量。 A.3h~6h B.6h~10h C.8h~12h D.10h~14h 4、细集料泥块含量试验是测定水泥混凝土用砂中颗粒大于（ B ）的泥块的含量。 A.2.36mm B.1.18mm C.0.6mm D.4.75mm 5、筛分试验中在（ A ）情况时即可停止试验。 A.1min内通过筛孔的质量小于筛上残余量的0.1％ B.1min内通过筛孔的质量小于筛上残余量的1％ C.没有集料通过筛孔 D.用摇筛机筛分3min 6、细集料亚甲蓝试验时会进行第一次色晕试验，用玻璃棒沾取一滴悬浊液滴在滤纸上，液滴的数量应使沉淀物直径在（ C ）之间。 A.6~10 B.6~12 C.8~12 D.8~14 7、公称最大粒径为16mm的集料进行筛分试验所需最少样品质量为（ B ）。 A.0.8kg B.1.0kg C.2.0kg D.1.5kg 8、含水率为5％的细集料220g，将其干燥后的重量为（ B ）g。 A.209 B.209.52 C.210 D.210.95 9、洛杉矶磨耗试验对于粒度级别为B级的试样，使用钢球的数量和总质量分别为（ B ）。 A.12个，5000±25g B.11个，4850±25g； C.10个，3330±20g D.11个，5000±20g 10、细骨料级配与颗粒粗细是根据（ C ）来评定的。 A.细度模数 B.筛分曲线 C.细度模数和筛分曲线 D.细度模数与砂率 11、集料筛分时，当筛余颗粒的粒径大于（ C ）时，筛分过程中允许用手轻轻颗粒，但不得逐颗塞过筛孔。 A.31.5mm B.26.5mm C.19.0mm D.16mm 12、细集料含泥量试验（筛洗法）仅用于（ C ）中粒径小于0.075mm的尘屑、淤泥和粘土的含量。 A.人工砂 B.石屑 C.天然砂 D.混合砂
试验四粗集料的磨耗试验（洛杉矶法）（T0317—2005） 公路工程集料试验规程JTD E42—2005 （沥青混凝土用） 一、试验目的 测定标准条件下粗集料抵抗摩擦﹑撞击的能力，以磨耗损失（%）表示。 二、仪表设备 1、洛杉矶磨耗试验机：圆筒内径710mm±5 mm﹑内侧长510mm±5 mm，两端封闭，投料口的钢盖对过坚固螺栓和橡胶垫与钢筒密封。钢筒的回转率为30r/min～33r/min。 2、钢球：直径约46.8mm，质量为390g～445g，大小稍有不同，以便按要求组合成符合要求的总质量。 3、电子秤称量：10kg，感量不大于1g 4、标准筛（方孔筛）：符合要求的标准筛系列﹑1.7mm方孔筛一只。 5、烘箱及容器（搪瓷盘） 三、试验步骤 1、本次试验条件拟选用B级，即称取风干已过19.0mm和26.5mm标准筛的集料2500g±10g，16.0mm和19.0mm标准筛的集料2500g±10g ，试样的总质量为5000g±10g ，钢球数量为11个，钢球总质量为4850g±25g 。如选用C级，即称取风干已过9.5mm和16mm标准筛（沥青路面或基层的粗集料可用13.2 mm筛孔代替）的集料2500g±10g，4.75mm和9.5mm标准筛的集料2500g±10g ，试样的总质量为5000g±10g ，钢球数量为8个，钢球总质量为3330g±20g 。试样数量( 规范2组，教学1组)；如过于潮湿需烘箱加热烘干，温度范围控制在105℃±5℃，时间不少过4h，并冷却至室温。 2、将试样装入试验机中，并使钢球总质量和数量满足要求； 3、将计数器调整到零位，设定要求的回转次数（本试验用500转），开动磨耗机以30r/min～33r/min转速转动至要求的回转次数为止。 4、取出钢球，将经过磨耗后试样从投料口倒入接受容器（搪瓷盘）中。 5、将试样用1.7mm 方孔筛过筛，筛去试样中被撞击磨碎的细屑。用水冲干净留在筛上的碎石，并置105±5℃烘箱中烘干至恒重，时间不少过4h，并冷却至室
粗集料压碎值试验 1目的与适用范围 集料压碎值用于衡量石料在逐渐增 加的荷载下抵抗压碎的能力，是衡量石 料力学性质的指标，以评定其在公路工 程中的适用性。 2仪具与材料 (1)石料压碎值试验仪：由内径150㎜、两端开口的钢制圆形试筒、压柱和底板组成，其形状和尺寸见图T 0316-1和表T 0316-1。试筒内壁、压柱的底面及底板的上表面等与石料接触的表面都应进行热处理，使表面硬化，达到维氏硬度65。并保持光滑状态。 图T0316-1 压碎指标值测定仪 (尺寸单位：㎜) 表T 0316-1试筒、压柱和底板尺寸
部位符号名称尺寸(㎜) 试筒A B C 内径 高度 壁厚 150±0.3 125～128 ≥12 压柱D E F G 压头直径 压杆直径 压柱总长 压头厚度 149±0.2 100～149 100～110 ≥25 底板H I J 直径 厚度(中间部 分) 边缘厚度 200～220 6.4±0.2 10±0.2 (2)金属棒：直径10㎜，长450㎜～600㎜，一端加工成半球形。 (3)天平：称量2㎏～3㎏，感量不大于1g。 (4)标准筛：筛孔尺寸13.2㎜、9.5㎜、2.36㎜方孔筛各
一个。 (5)压力机：500kN，应能在1Omin内达到400kN。 (6)金属筒：圆柱形，内径112.0㎜，高179.4㎜，容积1767㎝3。 3试验准备 3.1采用风干石料用13.2㎜和9.5㎜标准筛过筛，取9.5㎜～13.2㎜的试样3组各3000g，供试验用。如过于潮湿需加热烘干时，烘箱温度不得超过100℃，烘干时间不超过4h。试验前，石料应冷却至室温。 3.2每次试验的石料数量应满足按下述方法夯击后石料在试筒内的深度为100㎜。 在金属筒中确定石料数量的方法如下： 将试样分3次(每次数量大体相同)均匀装入试模中，每次均将试样表面整平，用金属棒的半球面端从石料表面上均匀捣实25次。最后用金属棒作为直刮刀将表面仔细整平。称取量筒中试样质量(m0)。以相同质量的试样进行压碎值的平行试验。
注：①坚固性试验可根据需要进行； ②用于高速公路、一级公路时，多孔玄武岩的视密度可放宽至2.45t/m3，吸水率可放宽至3%，但必须得到建设单位的批准，且不得用于SMA路面； ③对S14即3～5规格的粗集料，针片状颗粒含量可不予要求，<0.075mm含量可放宽到3％。 4.8.3 粗集料的粒径规格应按表4.8.3的规定生产和使用。 4.8.4采石场在生产过程中必须彻底清除覆盖层及泥土夹层。生产碎石用的原石不得含有土块、杂物，集料成品不得堆放在泥土地上。 4.8.5高速公路、一级公路沥青路面的表面层(或磨耗层)的粗集料的磨光值应符合表4.8.5
的要求。除SMA、OGFC路面外，允许在硬质粗集料中掺加部分较小粒径的磨光值达不到要求的粗集料，其最大掺加比例由磨光值试验确定。 4.8.6 粗集料与沥青的粘附性应符合表4.8.5的要求，当使用不符要求的粗集料时，宜掺加消石灰、水泥或用饱和石灰水处理后使用，必要时可同时在沥青中掺加耐热、耐水、长期性能好的抗剥落剂，也可采用改性沥青的措施，使沥青混合料的水稳定性检验达到要求。掺加外加剂的剂量由沥青混合料的水稳定性检验确定。 4.8.7 破碎砾石应采用粒径大于50mm、含泥量不大于1％的砾石轧制，破碎砾石的破碎面应符合表4.8.7的要求。 4.8.8筛选砾石仅适用于三级及三级以下公路的沥青表面处治路面。 4.8.9经过破碎且存放期超过6个月以上的钢渣可作为粗集料使用。除吸水率允许适当放宽外，各项质量指标应符合表4.8.2的要求。钢渣在使用前应进行活性检验，要求钢渣中的游离氧化钙含量不大于3％，浸水膨胀率不大于2％。 4.9 细集料 4.9.1沥青路面的细集料包括天然砂、机制砂、石屑。细集料必须由具有生产许可证的采石场、采砂场生产。 4.9.2 细集料应洁净、干燥、无风化、无杂质，并有适当的颗粒级配，其质量应符合表4.9.2
公路试验检测--粗集料磨耗试验(洛杉矶法) 目的和适用范围 1.1 测定标准条件下粗集料抵抗摩擦、撞击的能力，以磨耗损失(%)表示。 1.2 本方法适用于各种等级规格石料的磨耗试验。 2 仪具与材料 2.1 洛杉矶磨耗试验机：圆筒内径710mm5mm，内侧长510mm5mm，两端封闭，投料口的钢盖通过紧固螺栓和橡胶垫与钢筒紧闭密封。钢筒的回转速率为30r/min~33r/min。 2.2 钢球：直径约4.68mm，质量为390~445g，大小稍有不同，以便按要求组成符合要求的总质量。 2.3 台秤：感量5g。 2.4 标准筛：符合要求的标准筛系列，以及筛孔为1.7mm的方孔筛或筛孔为2mm的圆孔筛一个。 2.5 烘箱：能使温度控制在1055摄氏度范围内。 2.6 容器：搪瓷盘等。 3 试验步骤 3.1 将不同规格的集料用水冲洗干净，置烘箱中烘干至恒重。 3.2 对水泥混凝土集料，按照表1中规定的粒级组成备料、筛分。当实际材料与此表不一致时，也可从表2中选择最接近的粒级类别，确定相应的试验条件。按规定准备集料，筛分。 注：①表中16mm也可用13.2mm代替； ②A级适用于未筛碎石混合料；
③C级中S12可全部采用4.75mm~9.5mm颗粒5000g。S9及S10可全部采用9.5mm~16mm颗粒5000g； ④E级中S2中缺63mm~75mm颗粒可用53mm~63mm颗粒代替。 3.3 对用于沥青路面及各种基层、底基层的粗集料，试验条件应符合表2的要求，表中16mm筛孔也可用13.2mm筛孔代替。对非规格材料，应根据材料的实际粒度，从表2中选择最接近的粒级类别及试验条件。 3.4 分级称量(准确至5g)，称取总质量(m1)，装入磨耗机之圆筒中。3.5 选择钢球，使钢球的数量及总质量符合表中规定，将钢球加入钢筒中，盖好筒盖，紧固密封。 3.6 将计数器调整到零位，设定要求的回转次数，对水泥混凝土集料，回转次数为500转，对沥青混合料集料，回转次数应符合表2的要求。开动磨耗机，以30r/min~33r/min之转速转运至要求的回转次数为止。 3.7 取出钢球，将经过磨耗后的试样从投料口倒入接受容器(搪瓷盘)中。 3.8 将试样过筛，对沥青混合料集料应选用1.7mm的方孔筛过筛，对水泥混凝土集料，应选用2mm的圆孔筛过筛，筛去试样中被撞击磨碎的细屑。 3.9 用水冲干净留在筛上的碎石，置1055摄氏度烘箱中烘干至恒重(通常不少于4h)，准确称量(m2)。
文件编号ZY01-034-2006 作业指导书 （粗集料磨光值） 编写：日期： 审核：日期： 批准：日期： 受控状态：持有者姓名： 分发号：持有者部门： 江苏省交通科学研究院有限公司中心试验室 （江苏省交通工程质量检测中心）
目录 1. 主要设备及开展项目 2. 仪器设备操作规程 3. 校准/检测工作程序及样品处置 4. 检测操作过程 5. 测量结果，数据处理规定 6. 测量不确定度报告 7. 原始记录表格
1、主要设备及开展项目 2、仪器设备操作规程 2.1 加速磨光机 2.1.1 按顺序将试件安装与道路轮上。每二块试件间应置一块橡胶石棉垫片，最后一块试件应紧紧挤入轮槽中，以达到各个试件挤紧之目的。 2.1.2 顺序旋紧螺丝，必要时可在道路轮端板上加垫木板，用锤轻轻敲打，以保证装紧试块，在磨光过程中不致使试件松动断裂。 2.1.3 将道路轮安装在试验机的轮轴上，使橡胶轮的轮辐完全压着露出的集料表面。 2.1.4 盖上机盖，接通水源及打开金刚砂（30号）储料斗中调节闸板。 开启电源后，磨光机开始运转，溜砂量控制在30±5g/min，流水量以恰好带走金刚砂为宜，出料口有砂滞留可不处理。 2.1.5 3h后关掉电源，取出储砂斗，清除斗中、溜砂槽及底座上的积砂后换装280号金刚砂。然后重新开机，溜砂量调整控制在3φ±0.5g/min，流水量也应相应的调整，再使试件磨光3h后停止试验。 2.1.6 测定磨光值。取下道路轮后取出试件，用水将试件上的金刚砂洗净，再用摆式仪测定试件摩擦系数值，度盘读数除以0.6即为集料磨光值。试件的测定方向应与“行
车方向”一致。 2.2 摆式摩擦系数测定仪 2.2.1 对测试路段按随机取样选点的方法，决定测点所在横断面位置。测点应选在行车道的轮迹带上，距路面边缘不应小于1m,并用粉笔作出标记。测点位置宜紧靠铺沙法测定构造深度的测点位置，一一对应。 2.2.2将仪器置于路面测点上，并使摆的摆动方向与行车方向一致。转动底座上调平螺丝，使水准泡居中。 2.2.3 放松上、下两个紧固把手，转动升降把手，使摆升高并能自由摆动，然后旋紧紧固把手。将摆向右运动，按下安装于悬臂上的释放开关，使摆上的卡环进入开关槽，放开释放开关，摆即处于水平释放位置，并把指针抬升与摆杆平行处。按下释放开关，使摆向左带动指针摆动，当摆达到最高位置后下落时，有左手将摆杆接住，此时指针应指零。若不只零时，可稍旋紧或放松摆的调节螺母，重复本项操作，直至指针指零。调零允许误差为±1BPN。 2.2.4 校核滑动长度。让摆自由悬挂，提起摆头上的举升柄，将底座上的垫块置于定位螺丝下面，使摆头上的滑溜块升高。放松紧固把手，转动立柱上升降把手，使摆缓缓下降。当滑溜块上的橡胶片刚刚接触路面时，即将紧固把手旋紧，使摆头固定。提起举升柄，取下垫块，使摆向右运动。然后，手提举升柄使摆慢慢向左运动，直至橡胶片的边缘刚刚接触路面。在橡胶片的外边摆动方向设置标准量尺，尺的一端正对该点，再用手提起举升柄，使滑溜块向上抬起，并使摆继续运动至左边，使橡胶片返回落下再一次接触路面，橡胶片两次同路面接触点的距离应在126mm（既滑动长度）左右，若滑动长度不符标准时，则升高或降低仪器底面的调平螺丝来校正，但需调平水准泡，重复此项校核直至使滑动长度符合要求。而后，将摆和指针置于水平释放位置。 2.2.5 用喷壶的水浇洒测试路面，并用橡胶刮板刮除表面泥浆。 2.2.6 再次洒水，并按下释放开关，使摆在路面滑过，指针即可指示路面的摆值。第1次不作记录，重复测定5次，取平均值。 3、试验工作程序及样品处置 3.1 样品收发程序
粗集料压碎值试验公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]
粗集料压碎值试验 一、目的与适用范围 集料压碎值用于衡量石料在逐渐增加的荷载下抵抗压碎的能力，是衡量石料力学性质的指标，以评定其在公路工程中的适用性。 二、仪具与材料 1、石料压碎值试验仪：由内径150㎜、两端开口的钢制圆形试筒、压柱和底板组成，其形状和尺寸见下面得的和表。试筒内壁、压柱的底面及底板的上表面等与石料接触的表面都应进行热处理，使表面硬化，达到维氏硬度65°并保持光滑状态。压碎指标值测定仪 (尺寸单位：㎜) 3、天平：称量2㎏～3㎏，感量不大于1g。 4、标准筛：筛孔尺寸㎜、㎜、㎜方孔筛各一个。 5、压力机：500kN，应能在1Omin内达到400kN。 6、金属筒：圆柱形，内径㎜，高㎜，容积1767㎝3。 三、试验准备 1、采用风干石料用㎜和㎜标准筛过筛，取㎜～㎜的试样3组各3000g，供试验用。如过于潮湿需加热烘干时，烘箱温度不得超过100℃，烘干时间不超过4h。试验前，石料应冷却至室温。 2、每次试验的石料数量应满足按下述方法夯击后石料在试筒内的深度为100㎜。 在金属筒中确定石料数量的方法如下： 将试样分3次(每次数量大体相同)均匀装入试模中，每次均将试样表面整平，用金属棒的半球面端从石料表面上均匀捣实25次。最后用金属棒作为直刮刀将表面仔细整平。称取量筒中试样质量(m0)。以相同质量的试样进行压碎值的平行试验。 四、试验步骤 1、将试筒安放在底板上。 2、将要求质量的试样分3次(每次数量大体相同)均匀装入试模中，每次均将试样表面整平，用金属棒的半球面端从石料表面上均匀捣实25次。最后用金属棒作为直刮刀将表面仔细整平。 3、将装有试样的试模放到压力机上，同时加压头放入试筒内石料面上，注意使压头摆平，勿楔挤试模侧壁。

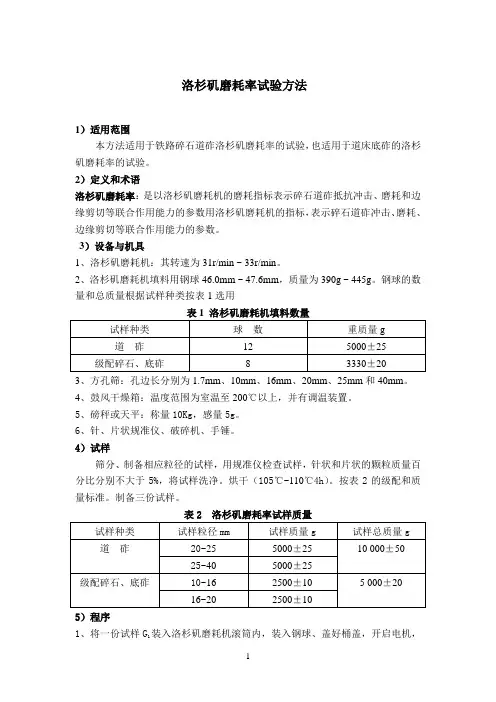

洛杉矶磨耗率试验 洛杉矶磨耗率是以洛杉矶磨耗机的磨耗指标表示碎石道碴抵抗冲击、磨耗和边缘剪切等联合作用能力的参数。 1洛杉矶磨耗率检测洛杉矶磨耗机法 本方法使用洛杉矶磨耗机为基本设备进行磨耗检测。 2仪器设备 1）洛杉矶磨耗机：结构尺寸如图5.3.2.9-1所示。其转速为31～33r/min。 图5.3.2.9-1洛杉矶磨耗机（单位mm） 2）钢球：直径46.0～47.6mm，质量为390～445g。钢球数量为8个，总质量为（3330±20）g。 3）分析筛：方孔筛边长为40mm、25mm、20mm、16mm、10mm、1.7mm。 4）电热干燥箱：应能控制温度为105℃～110℃。 5）台秤：称量10kg，分度值5g。 6）其它设备：游标卡尺、破碎机、手锤等。 3检测步骤 1）按《铁路工程土工试验规程》TB 10102-2010中表30.1.3规定取试样。用游标卡尺检查试样，针状和片状颗粒的质量百分比应不大于10%。将试样洗净、在温度为105℃～110℃的电热干燥箱中烘干至恒重，取出冷却至室温，冷却后分别称取10～16mm和16～20mm粒级试样各（2500±10）g组成一份试样，共制备三份。 2）将一份试样装入洛杉矶磨耗机滚筒内，装入钢球、盖好筒盖，开启电机，使圆筒旋转。 3）圆筒旋转达到规定的次数（级配碎石500r）停机，取出钢球，倒出试样。用边长1.7mm的筛筛分，将大于1.7mm的试样用水洗净后置于温度为105℃～
110℃的电热干燥箱中烘干至恒重，取出冷却至室温，冷却后在此筛除1.7mm以下的粉粒，称出试样磨耗后粒径大于1.7mm颗粒的质量。 4）按以上步骤进行其余两份试样的检测。 4成果整理 1）检测结果应按下式计算： A LAA=m0?m1 m0 ×100 式中A LAA—洛杉矶磨耗率（%），计算至0.1%； m0—试样磨耗前质量（g）； m1—试样磨耗后粒径大于1.7mm颗粒的质量（g）。 2）三份试样中任何两份试样磨耗率之差不应大于2%，否则应重新取样检测。三份试样的磨耗率平均值为粒径大于1.7mm颗粒的洛杉矶磨耗率。 3）记录表格应符合《铁路工程土工试验规程》TB 10102-2010中表30.6.5的要求。
粗集料试验 一、粗集料密度试验 （一）表观、表干、毛体积密度测定1、试验方法和步骤：①将待测试样用4.75mm的标准筛过筛，然后用四分法缩分成所需的质量，具体用量符合要求，留两份待用。针对沥青路面用粗集料，应对不同规格的集料分别测定，并要求每份试样应保持原有的级配。②将待测试样放入浸泡水中一段时间后，小心漂洗干净漂洗时防止颗粒损失。③取一份试样放入盛皿中，注入清水，使水面高出试样至少20mm，搅动石料，排除其上的气泡。在室温下保持浸水24h。④将吊篮浸入溢流水槽中，控制水温在15—25℃的范围。水槽的水面高度由溢流水口调节，试验过程始终保持在同一位置，天平调零。⑤将试样转入吊篮，在水面维持不变的状态下，称取集料在水中质量（m w）。⑥提取吊篮稍加滴水后，将试样全部到入瓷盘或直接倒在拧干的湿毛巾上，用拧干的湿毛巾轻轻擦拭集料颗粒表面的水，直到表面看不到发亮的水迹，使石料处在饱和面干状态。当集料颗粒较大时，也可逐颗擦干。整个过程不得有试样颗粒丢失。⑦立即在天平上称出集料在饱和面干时的质量（m f）。⑧将称重后的试样转入瓷盘中，放入105℃正负5℃的烘箱中烘干恒重。取出在干燥器中冷却至室温，称取试样的烘干质量（m a）。⑨每个试样平行试验两次,取平均值作为试验的结果。2、试验结果计算：密度：γa= m a/( m a –m w)；γs= m f /( m f–m w)；γb= m a /( m f–m w) 吸水率：wx（%）＝( m f – m a)/ m a*100。 结果准确至小数点后3位，不同水温条件下测量的粗集料密度需进行水温修正。对于各种密度的试验结果的重复性精度，要求两次结果相差不超过0.02，吸水率不超过0.2%。 3、说明与注意事项：①在表干密度和毛体积密度测定的过程中，集料的表干状态不易掌握，操作时只能用拧干的毛巾轻轻擦拭集料表面的水分，以免将集料开口孔隙的毛细水擦出。 ②如没有静水天平，也可釆用下部有一挂钩的电子天平，注意该天平应符合称重范围和感量要求。③试验时环境温度应在15—25℃之间,并且试验过程中温度波动应不超过2℃。 细集料试验 一、细集料的筛分试验 （一）水泥混凝土用砂筛分－干筛法试验步骤 1、试验目的：通过试验测定水泥混凝土用砂的颗粒级配，并确定砂的粗细程度。 2、试验操作和步骤：①首先将砂过9.5mm的筛，并记录9.5mm筛的筛余百分率。拌和均匀后采用四分法缩分至每份不少于550g，然后在105℃±5℃的烘箱中烘干恒重，冷却待用。 ②标准套筛按筛孔由大到小的顺序排列套在底盘上，将称重为500g的砂样倒在最上层4.75mm的标准筛上， 扣上筛盖，紧固在摇筛机上。接通电 源，电动过筛持续约10min。若无摇 筛机，也可采用手摇方式过筛10min。 ③按孔径大小顺序，将过筛后的砂样 在筛上逐个手摇进一步过筛。首先在 最大筛号上进行，新通过的砂颗粒用 一洁净的盘子收集，当每个筛子手摇 出的量每分钟不超过筛上剩余量的 0.1%时为止，将筛出通过的颗粒并加 入下一号筛，和下一号筛中的试样一 起过筛。下一级筛号按同样方式进 行，直至所有孔径的筛号全部完成上 述操作为止，④称量各筛上存留质 量，精确至0.5g。所有各筛上存留量 加上底盘上保留质量之和与筛分试 验用量相比，其差不得超过1%。⑤根 据各筛上存留量，依次计算出砂的分 计筛余、累计筛余、通过量和砂的细 度模数。 二、细集料的密度试验 （一）砂的表观密度(容量瓶法) 1、试验目的：通过测定单位砂表观 体积下物质的干质量，为细集料空隙 率和混合料配合比设计提供依据。 2、试验内容和步骤：①将待测砂样 均匀拌和后，用四分法进行缩分，取 砂样约650g左右。在105℃±5℃的 烘箱中烘至恒重，取出在干燥器中冷 却备用。②准确称取制备好的砂样 300g，通过漏斗装入盛有半瓶冷开水 的容量瓶中。装完后转动容量瓶，使 砂样在充分搅动中排除其中的气泡， 盖上瓶塞，静至24h，24h过后，用 滴管向容量瓶中加水，直至水的弯液 面与容量瓶的刻度线相切。温度计测 量水温，确认水温在23℃±1.7℃的 范围，并记录实际温度值。盖上瓶塞， 擦干瓶外壁的水分，在天平上称出总 质量。③倒出瓶中的水和砂样，内外 洗净，向瓶中加水，直至水的弯液面 与容量瓶的刻度线相切。测量水温， 要求前后两次水温差不超过2℃，盖 上瓶塞，擦干瓶外壁的水分，在天平 上称出总质量。 3、说明与注意问题：①两次平行试 验结果的误差应在0.01g/cm3范围 内，若超出应重新取样进行试验。② 试验时容量瓶中加入的水应为纯净 水，所以需将自来水加热煮沸后放凉 再使用。③用滴管滴加水的量以液面 弯曲下沿(即弯液面)与刻度线相切 为准。 （二）细集料的堆积密度及紧密密度 试验: 1、试验目的：测定砂在自然状态下 堆积密度和紧密密度并以此计算出 砂的空隙率。 2、试验内容：①取有代表性的砂样 5kg，在105℃±5℃的烘箱中烘至恒 重。取出冷却，分成大致两份备用。 ②容量筒容积校正：将温度为105℃ ±5℃的洁净水装满容量筒，用一块 大小适宜的玻璃板沿筒口滑移，紧贴 水面盖在筒上，确保玻璃板与水面之 间无气泡。擦干筒外壁水分，在台秤 上称出质量。③将砂样装入漏斗中， 打开底部活动门使砂流入容量筒中。 也可采用小勺向容量筒中直接加样， 但两种填砂方式都要求离容量筒口 距离为50mm左右。砂样装满之后， 用直尺将多余的部分沿筒口中心线 向两个相反方向刮平。随后称取筒和 砂样的总质量。④另取砂样一份，分 两层装入容量筒。每装完一层，在筒 底垫一根10mm直径的钢筋，左右交 替颠击地面各25下(注意两次钢筋摆 放呈相互垂直方向)。装填完成并颠 实后适当填加砂样超出筒口，然后用 直尺将多余的部分沿筒口中心线向 两个相反相成方向刮平。称出筒和砂 样的总质量。⑤每次试验内容平行两 次。 3、说明与注意问题：①堆积密度试 验进行装填时，要控制好填砂高度， 并且试验过程中避免碰撞容量筒，以 免影响砂的实际装填效果。②容量筒 体积校正时要测量水温，并进行水温 密度的修正。 三、细集料含泥量试验 （一）筛析法 1、试验目的：通过筛析的方法测定 天然砂中粒径小于0.075mm的尘屑、 淤泥和粘土的含量。 2、试验方法和步骤：①将待测砂样 品通过四分法缩分至约1000g，在 105℃±5℃烘箱中烘干至恒重，冷却 至室温后，称取约400g的试样两份 备用。②取一份试样置于筒中，注入 洁净的水，要求水面高出砂样200mm。 充分搅拌均匀，静置24h。③然后用 水充分淘洗砂样，使尘屑、淤泥和粘 土与砂粒分离后，小心将浑浊液倒入 1.18mm和0.075mm的套筛上，滤去小 于0.075mm的部分。重复上述过程， 直至筒内砂样洗出的水清澈为止。操 作过程中要避免砂粒丢失。④用水冲 洗留存于筛上的颗粒，并通过 0.075mm筛在水中来回摇动，以保证 充分洗除小于0.075mm的颗粒。⑤将 1.18mm和0.075mm筛上的存留颗粒 和筒中洗净的试样一同转移到浅盘 中，置于105℃±5℃的烘箱中烘干恒 重，冷却至室温称重。 （二）亚甲蓝法 1、试验目的：用于测定砂中是否存 在膨胀性粘土矿物，以评定细集料的 洁净程度。 2、试验方法和步骤：(1)标准亚 甲蓝溶液(10.0g/L正负0.1gL)配 制：①首先检测亚甲蓝试剂的含水量 w。称取5g左右的亚甲蓝粉末，记录 质量m h，精确至0.01g。在105℃±5℃ 的温度下烘干至恒重。在干燥器中冷 却，然后称重，记录质量m g，精确至 0.01g，按下式计算亚甲蓝的含水率 w：w(%)=（m h-m g）/m g*100 式中：m h －亚甲蓝粉末的质量,g；m g－干燥后 亚甲蓝的质量,g。②称取亚甲蓝粉末 (100+w)(10g±0.1g)/100(即亚甲蓝 粉末质量10g)精确至0.01g。将称出 的亚甲蓝在搅拌过程加到盛有600mL 温度不超过400C的水中，持续搅动， 直至亚甲蓝全部溶解。③将溶解亚甲 蓝的溶液倒入1L的容量瓶中，用洁 净的蒸馏水反复冲洗烧杯，以确保将 溶液的亚甲蓝全部转移到容量瓶中。 最后在室温条件下定容达到1000mL。 摇匀之后在避光条件下保存,时间不 超过28d。（2）制备砂样悬浊液：① 称取待测砂子约400g，烘干后筛除大 于2.36mm的颗粒待用，共准备两份。 ②称取砂样200g，精确至0.1g，倒 入盛有500mL±5mL水的烧杯中，用 转速600r/nim的搅拌器进行搅拌约 5min。形成悬浊液后，用移液管准确 加入5mL亚甲蓝溶液，然后保持 400r/min±40r/min的转速持续搅拌 到试验结束。（3）亚甲蓝吸附量测 定：①取一张滤纸，放置在一敞口的 烧杯上，要求滤纸不得与任何其他物 品接触。②在悬浊液中加入亚甲蓝后 搅拌1min起，开始在滤纸上进行第 一次试验，用玻璃棒沾取一滴悬浊液 滴在滤纸上，使液滴在滤纸上形成一 个环状，中间是集料的沉淀物，要求 液滴的数量能够使沉淀的直径在 8~12mm之间。环状外围环绕一圈无色 水环。当在沉淀物周围边缘放射出一 个宽度约1mm左右的浅蓝色色晕时， 试验结果成为阳性。③如果第一次加 入5mL亚甲蓝没能使滤纸上的环状沉 淀物周围出现色晕，则再向悬浊液中 加入5mL亚甲蓝溶液，继续搅拌 1min，用玻璃棒沾一滴悬浊液滴于滤 纸上，进行第二次色晕试验。若沉淀 物周围仍未出现浅蓝色色晕，重复上 述步骤，直到沉淀物周围放射出约 1mm的稳定浅蓝色色晕。④停止滴加 亚甲蓝溶液，但继续搅拌悬浊液，每 1min进行一次色晕试验。若形成的色 晕在最初的4min内消失，再加入5mL 亚甲蓝溶液；若色晕在第5min消失， 再补加2mL亚甲蓝溶液，直至色晕可 持续5min为止。⑤记录色晕持续 5min时所加入的亚甲蓝溶液总体积， 精确至1mL。（4）结果计算：亚甲兰 值MBV＝V/m*10 式中：m试样质量， g；V－所加入的亚甲兰溶液总量，mL。 3、说明与注意问题：①亚甲蓝试验 更适应较细的集料，不适宜于大于 4.75mm以上的集料。②由于集料吸附 亚甲蓝需要一定的时间才能完成，色 晕可能在出现后又消失。为此，需要 每隔1min进行一次色晕试验，连续5 次出现色晕方为有效。 级配类型及名词解释： 1、连续级配：连续级配是某一矿料 在标准套筛中进行筛分后，矿料的颗 粒由大到小连续分布，每一级都占有 适当的比例。这种由大到小逐级粒径 都有，并按比例互相搭配组成的矿质 混合料，称为连续级配混合料。 2、间断级配：在矿料颗粒分布的整 个区间里，从中间剔除一个或连续几 个粒级，形成一种不连续的级配，称 间断级配。 3、连续开级配：整个矿料颗粒分布 范围较窄，从最大粒径到最小粒径仅
筛分试验 仪器设备：标准筛、天平、烘箱、摇筛机、浅盘和软毛刷等。 （一）试验步骤 1、试验准备：将来样9.5mm(方孔筛)，并算出其筛余百分率。然后在潮湿状态下充分拌匀，用四分法缩分至每份不少于550g的试样两份，在烘箱中烘干至恒重，冷却至室温后备用。 2、水泥混凝土用砂，按下列步骤筛分： (1) 准确称取烘干试样约500g(m)，准确至0.5g。置于套筛的最上一只筛，即4.75mm筛上，首先进行人工合筛，在清洁的浅盘上逐个进行手筛，直到每分钟的筛出量不超过筛上剩余量的1%时为止。 (2) 称量各筛筛余试样的质量(mi)，精确至0.5g。所有各筛的分计筛余量和底盘中剩余量的总量与筛分前的试样总量相比，其相差不得超过1%。 （二）结果整理 1、分计筛余百分率ai计算； 2、累计筛余百分率Ai计算； 3、质量通过百分率Pi计算； 4、细度模数Mx计算； 5、绘制级配曲线。 （三）、注意事项 1、沥青路面用细集料(天然砂、人工砂、石屑)，对于＜0.075mm的部分应先用水洗法进行确定,其余粒径烘干后按照上述方法干筛。 2、每次筛分应进行两次平行试验，以试验结果的算术平均值作为测定值。如两次试验所得的细度模数之差大于0.2，应重新试验。 粗集料压碎值试验 一、目的与适用范围 集料压碎值用于衡量石料在逐渐增加的荷载下抵抗压碎的能力，是衡量石料力学性质的指标，以评定其在公路工程中的适用性。 二、仪具与材料 1、石料压碎值试验仪：由内径150㎜、两端开口的钢制圆形试筒、压柱和底板组成，其形状和尺寸见下面得的和表。试筒内壁、压柱的底面及底板的上表面等与石料接触的表面都应进行热处理，使表面硬化，达到维氏硬度65°并保持光滑状态。压碎指标值测定仪 (尺寸单位：㎜)
一、目的与适用范围 本方法用以确定碎石或砾石经和硫酸钠溶液多次浸泡与烘干循环，承受硫酸钠结晶压而不发生显著或强度降低的性能，以评定砂的坚固性能（也称安全性）的方法。 二、仪器与材料 标准筛，根据试样的粒级按下表（表1）选用： 公称粒级（mm） 2.36～4.75 4.75～9.5 9.5～19 19～37.5 37.5～63 63～75 试样质量（g） 500 500 1000 1500 3000 5000 三脚网篮、波美比重计等 三、主要试验步骤 1、按表1规定分级并称取相应的各粒级试样质量αi，分别装入网篮并浸入盛有硫酸钠溶液的容器中。 2、浸泡20h后，提出网篮，烘干，至此已完成第一次循环，待试件冷却至20～25℃，即开始第二次循环，从第二次开始，浸泡及烘烤时间均为4h。 3、最后一次循环（5次）完毕后，将试样置于25～30℃清水中洗净硫酸钠中，再在烘箱中烘干至恒重，冷却后用筛孔孔径为试样粒级下限的筛，过筛并称量各粒级试样试验后的筛余量。 4、对于粒径大于19mm的试样部分，应该在试验前后分别记录其颗粒数量，并作外观检查，描述库里的裂缝、剥落、掉边和掉角等情况及其所占的颗粒数量，以作为分析其坚固性时的补充依据。 四、计算 1、试样中各粒级颗粒的分计质量损失百分率 Qi =（Mi-Mi'）X100/Mi 式中： Qi--各粒级颗粒的分计质量损失百分率，％ Mi—各粒级试样试验前烘干质量，g Mi'--经硫酸钠溶液试验后各粒级筛余颗粒的烘干质量，g 2、试样的总质量损失百分率 Q＝（∑miQi）/（∑mi） 式中： Q--试样的总质量损失百分率，％ mi—试样中各粒级的分计质量，g Qi—各粒级的分计质量损失百分率，％
T0314-2000 粗集料坚固性试验 1 目的与适用范围 本方法是确定碎石或砾石经饱和硫酸钠溶液多次浸泡与烘干循环，承受硫酸钠结晶压而不发生显著破坏或强度降低的性能，是测定石料坚固性能(也称安定性)的方法。 2 仪具与材料 2.1 烘箱：能使温度控制在105℃±5℃。 2.2 天平：称量5kg，感量不大于1g。 2.3 标准筛：根据试样的粒级，按表T0314-1选用。 注：①粒级为9.5mm～19mm的试样中，应含有9.5mm～16mm粒级颗粒40%， 16mm～19mm 粒级颗粒60%。 ②粒级为19mm～37.5mm的试样中，应含有19mm～31.5mm粒级颗粒40%，31.5mm～ 37.5mm粒级颗粒60%。 2.4 容器：搪瓷盆或瓷缸，容积不小于50L。 2.5 三脚网篮：网篮的外径为100mm，高为150mm,采用孔径不大于2.36mm的铜网或不锈钢丝制成；检验37.5mm～75mm的颗粒时，应采用外径和高均为250mm的网篮。 2.6 试剂：无水硫酸钠和10水结晶硫酸钠(工业用)。 3 试验准备 3.1 硫酸钠溶液的配制 取一定数量的蒸馏水(多少取决于试样及容器大小),加温至30℃～50℃,每1000mL 蒸馏水加入无水硫酸钠(Na2SO4)300g～350g或10水硫酸钠(Na2SO4.10H2O)700g～1000g,用玻璃棒搅拌,使其溶解并饱和,然后冷却至20℃～25℃；在此温度下静置48h,其相对密度应保持在1.151～1.174(波美度为18.9～21.4)范围内。试验时容器底部应无结晶存在。 3.2 试样的制备 将试样按表T0314-1的规定分级，洗净，放入105℃±5℃的烘箱内烘干4h，取出并冷却至室温，然后按表T0314-1规定的质量称取各粒级试样质量m i。 4 试验步骤 4.1 将所称取的不同粒级的试样分别装入三脚网篮并浸入盛有硫酸钠溶液的容器中，溶液体积应不小于试样总体积的5倍，温度应保持在20℃～25℃的范围内，三脚网篮浸入溶液时应先上下升降25次以排除试样中的气泡，然后静置于该容器中；此时，网筛底面应距容器底面约30mm(由网篮脚高控制)，网篮之间的间距应不小于30mm，试样表面至少应在液面以下30mm。 4.2 浸泡20h后，从溶液中提出网篮，放在105℃±5℃的烘箱中烘烤4h，至此，完成了第一个试验循环。待试样冷却至20℃～25℃后，即开始第二次循环，从第二次循环起，浸泡及烘烤时间均可为4h。 4.3 完成五次循环后，将试样置于25℃～30℃的清水中洗净硫酸钠，再放入105℃±5℃的烘箱中烘干至恒重，待冷却至室温后，用试样粒级下限筛孔过筛，并称量各粒级试样
