学院:机械工程学院专业班级:
学号:
姓名:

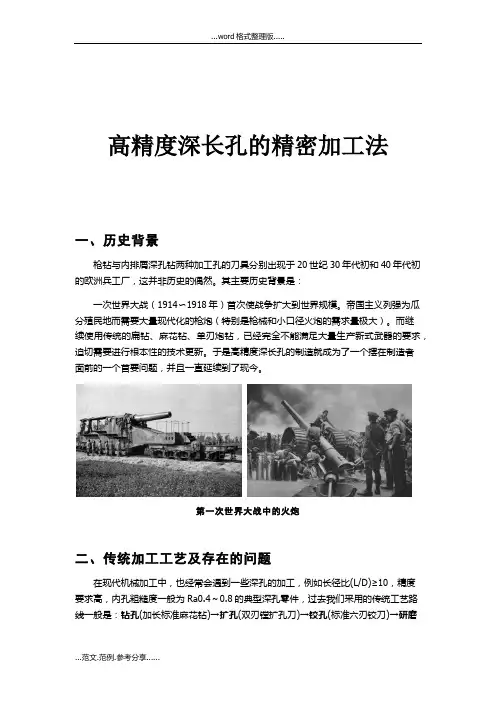

高精度深长孔的精密加工
一、历史背景
枪钻与内排屑深孔钻两种加工孔的刀具分别出现于20世纪30年代初和40年代初的欧洲兵工厂，这并非历史的偶然。其主要历史背景是：
一次世界大战（1914?1918年）首次使战争扩大到世界规模。帝国主义列强为瓜分殖民地而需要大量现代化的枪炮（特别是枪械和小口径火炮的需求量极大）。而继
续使用传统的扁钻、麻花钻、单刃炮钻，已经完全不能满足大量生产新式武器的要求，迫切需要进行根本性的技术更新。于是高精度深长孔的制造就成为了一个摆在制造者
面前的一个首要问题，并且一直延续到了现今。
第一次世界大战中的火炮
二、传统加工工艺及存在的问题
在现代机械加工中，也经常会遇到一些深孔的加工，例如长径比(L/D)≥10，精度
要求高，内孔粗糙度一般为Ra0.4～0.8的典型深孔零件，过去我们采用的传统工艺路线一般是：钻孔(加长标准麻花钻)→扩孔(双刃镗扩孔刀)→铰孔(标准六刃铰刀)→研磨
此工艺虽可达到精度要求，但也存在诸多缺点，特别是在最初工序采用加长麻花
钻钻孔时，切削刃越靠近中心，前脚就越大。若钻头刚性差，则震动更大，表面形状
误差难以控制，加工后孔的直线度误差，钻头易产生不均匀的磨损等现象，生产效率
和产品合格率低，而且研磨抛光时，工作环境比较脏，由于钻孔工序的缺点，而带来
的影响难以在后面的工序中克服，形状误差不能得以修正，因此加工质量差。
传统深孔的加工流程
三、工艺路线与刀具的改进
本着提高生产效率提高产品合格率的原则，结合深孔加工的一些特性，对加工工艺及刀具进行了改进，改进后的工艺路线是：钻孔(BTA钻)→扩孔(BTA扩)→铰孔(单刃铰刀)→研磨
1、钻孔与扩孔刀具及工艺的改进
单管内排屑深孔钻的由来
单管内排屑深孔钻产生于枪钻之后。其历史背景是:枪钻的发明，使小深孔加工中自动冷却润滑排屑和自导向问题获得了满意的解决，但由于存在钻头与钻杆难于快速拆装更换和钻杆刚性不足、进给量受到严格限制等先天缺陷，而不适用于较大直径深孔的加工。如能改为内排屑，则可以保持钻头和枪杆为中空圆柱体，使钻头快速拆装和提高刀具刚性问题同时得到解决。
20世纪内排屑深孔钻的发展，可概括出以下6项里程碑式的成果：
①单出屑口单管内排肩深孔钻基本结构的形成。
②用硬质合金取代工具钢和高速钢做切削刃及导向条，使加工效率大幅度提髙。
③由单出屑口单切削刃发展成双出屑口的错齿结构。
④错齿焊接式结构进一步发展为硬质合金刀片机夹结构，最后发展为机夹可转位涂层刀片结构并实现了专业化制造。
⑤双管喷吸钻和DF系统喷吸钻的问世。
⑥SIED抽屑器和SIED刀具系列的发明。
最初的内排屑深孔钻结
构有三种模式。图2.1是由
双刃麻花钻演变而成的内排
屑莫尔斯钻头。为了易于排
屑，在麻花钻的对称切削刃
后刀面上磨出间隔有序的分
屑刃。这种钻头的柄部由于和刀杆同属圆柱体，可以很方便地实现可快速拆装的方牙
螺纹连接。为了保持钻头与钻杆的同轴度，同时在受力情况下有足够的结合刚度，在
连接螺纹的前后方各设一个互相同轴的短圆柱面（俗称“制口”）。这种可拆卸的钻
柄结构，一举克服了枪钻与钻杆不可拆卸的弊端，成为内排屑深孔刀具柄部的通用模式。
图2.2为一种比莫尔斯钻更
加完善的内排屑深孔钻头（又名
“维列梅丘克整体深孔钻”）。
钻头由整体的合金工具钢或高速
钢制成，其切削刃部继承了枪钻
的单边刃自导向结构，柄部则借
鉴了莫尔斯钻头和枪钻：当钻头
直径大于22mm时采用方牙螺纹
连接;钻头直径小于等于22mm时
采用钻柄与钻杆对焊。这种钻头
曾采用两种分屑方法以克服排屑
故障：图2.2(a)为在后刀面磨出
分屑刃(二三个）；图2.2(b)_为在前刀面磨出分削刃，其中前者应用最多。直到20世纪末,我国和国外一些兵工厂都仍有其应用，可认为它是现代内排屑深孔钻的原创结构。这种内排屑深孔钻的最
大缺点是制造成本高，
而且工效低(平均切削
速度不超过20m/min)，
不易重磨。
到二战后期的1942年,
德国人Beisner设计出
一种带3片硬质合金镶
片(一片为切削刃，其余2片为导向条）组成的单出屑口内排屑深孔钻(图2.3)。其外
刃后刀面上磨出一二个分屑刃，外刃前刀面磨有断屑台。钻头有一个封闭的空腔，后
部有制口和方牙螺纹，与钻杆相应的外制口和外方牙螺纹构成快速连接副。
直到Beisnei钻头的出现，内排屑深孔钻都是单出屑口的结构。这种内排屑钻头
的明显优点在于钻头和枪杆的快速拆卸功能和远大于枪钻的刚度，因而可以采用更大
的进给量，工效高于枪钻。但在实际应用中很快就暴露出以下各种缺陷：钻头出屑口
通道面积不足，对切屑的宽度和形态要求苛刻，必须根据工件材质的变化刃磨出与之
相适应的断屑台（高度、宽度和过渡圆角R，使切屑成为“C”形，并且_屑宽度不大
于钻头直径的1/3。曾经有不少史料报道过这种单出屑口的内排屑硬质合金深孔钻的
极限加工记录(例如，最小钻孔直径达令6mm，达到的钻孔深度超过孔径的300倍等）。但是，这些实验记录与生产实践中的应用效果并不能相提并论。要求操作人员
根据不同的工件材质、钻头直径、进给量大小相应地控制断屑台尺寸参数和分屑刃参数，并且在切削刃重磨时，保持断屑台的参数不变，这在实践中几乎是行不通的。基
于上述原因，当时欧洲的跨国研究机构“钻镗孔与套料协会"对这种内排屑钻头加以总结后，推出了由双出屑口单管内排屑深孔钻和扩孔钻、套料钻三种内排屑深孔刀具组
成的BTA刀具系列。20世纪60年代后，BTA刀具基本上由瑞典
SANDVIK/COROMANT公司独
家生产，单出屑口的实体钻结构
一律由双出屑口结构取代，又称
为STS(Single-TubeSystem,单
管钻）钻头。
STS钻采用
Φ18.4~Φ65mm焊接刀片结构，
Φ65~Φ180mm的大直径钻头采
取机夹可转位刀片的组装结构，
分别见图2.4(a)、2.4(b)。
焊接刀片型BTA钻原来为可重磨式，其切削刀片和导向条较长。但由于断屑台的刃磨涉及工件材质、进给量等复杂因素，加上刀具为错齿结构，中间齿的切削刃与其
他齿的切削刃不在一个圆锥面上(关于这方面的论述，详见本章以下各节），因而一般企业用户基本不具备重磨条件，不得不在一次使用后尚可重磨的情况下将钻头报废。20世纪80年代后，这种焊片式钻头一律改为短刀齿的一次性使用（Disposible)产品。
BTA扩钻由BTA实体钻所派生，其排屑方法与实体钻相同。BTA扩钻的主要用途是对工件已有的粗孔（无缝管孔、铸孔等）进行加工，也可对已钻出的较小孔进行扩大。
目前，以商品形式提供
的BTA扩钻，一律采用机
夹可转位刀片型结构,仅有一
片刀齿，见图2.5。直径大
于100mm的扩钻，则设计
成一种结构更复杂的直径可
调式机夹结构。
图2.6为BTA套料钻，
其直径为
Φ120~Φ250mm,可套出
料心Φ32.5~Φ142.5mm,
全部为机夹可转位结构。
套料钻用于在大型棒料上
钻出Φ120mm以上的深
孔。
2、BTA刀具的工作原理
单管内排屑深孔机床的基本配置见图2.7。不论是实体钻、扩钻或套料钻，都采用相同的供油和排屑方式。钻头的柄部有方牙螺纹与钻杆相连接。具有一定压力的切削液进人输油器5后通过钻杆外部的环状空隙流向切削刃部（钻杆与输油器的右端有密
封），将切削刃上形成的切屑反向压人钻头的出屑口，经钻杆的中空内腔向后排出，
直至积屑盘。切削液经过滤网回落到油箱中，经过若干层过滤网后，重新被供油泵抽出，反复使用。20世纪70年代以前，内排屑深孔钻床主要用于加工管形工件，绝大
多数深孔机床属于主轴（带工件）旋转、刀具进给或刀具与主轴反向旋转工件进给的
运动方式。80年代以后，在固定工件上钻系列孔、坐标孔的事例越来越多，工件固定、刀具旋转并进给的内排屑深孔机床已经很常见。
图2.8(a)、(b)、(c)分别示出BTA实体
钻、扩孔钻和套料钻的供油和出屑情况。图
中箭头表示切削液进人通道和切屑排出通道
的走向。
图2.9为输油器(或称油压头）的示意
图。输油器是内排屑深孔钻床上一个十分重
要的部件（也称辅具），它同时要承担以下
三项重要功能。
①将高压切削液输向钻头切削刃，以完成冷却、润滑和排屑三重使命。
由图可见，切削液从输油器中间的孔口进人空腔后，由于其右方是封闭的，切削
液只能向左通过钻套与钻杆之间的环状空隙和切削刃与导向条之间的空隙流向切削刃部，然后将切屑以反方向推入钻头出屑口，进人钻杆内腔并向后排出。
②对工件定心和实行轴向夹紧。
③对钻头进行导向。
以上②、③两项功能一般都由钻套来完成。钻套的外部与车床的尾顶尖相似，通常加工成60°锥面，而内腔为钻头导向孔。钻套的内外径须高度精确同轴，轴的中心线与主轴中心严格保持一致。钻套孔与钻头之间的间隙必须严格控制。
这种兼有工件后顶尖作用的导向套，又称空心顶尖，是棒料毛坯钻深孔时常见的一种定位和钻头导向方法。采用这种定位方法的棒料，在钻深孔之前一般应先切平端面，预钻顶尖孔并粗车外圆，以保证在工件旋转情况下不发生振摆。推荐采用图2.10所示三种顶尖孔型式之一。
当工件过重、过长或弯曲度较中心架大时，不适于采用带有外锥的空心顶尖。常见的对策有两种：
①工件钻人端支承在中心架上，用带有平头端面和密封环的钻套顶紧工件的端面（图
2.11)。工件旋转时，钻套也随之旋转。采用本方案时，工件的后端必须切平，与中心
架接触的外圆部分应先行预车。
②将工件钻人端的外部车出60°锥面，在输油器前端相应置带有60°内锥的定位套，见图2.12。
钻套内径与钻头之间的间隙，对深孔钻切入阶段的正常工作有重大影响，间隙过大还会加大钻头走偏。根据国内外的实践经验，对于Φ50mm以下的钻头，新钻头与新钻套之间的直径差应不大于0.01mm;已磨损的钻套，其直径的最大磨损量应控制在0.005mm范围内。Φ50rnm以上的钻头与新钻套之间的间隙应不大于0.02mm,钻套的直径磨损量应不大于0.01mm。
为此，应从钻头直径和钻套内径两方面加以保证。Φ50mm以内的钻头，其直径公差不大于0.005mm,Φ50mm以上的钻头不大于0.01mm。钻套内径一般经研磨而成，新钻套的内径应允许尺寸为钻头直径上限的柱塞规刚刚能通过。钻套的内外径应严格同轴。—般是先研出钻套孔，再以孔为基准，套在锥度心棒上磨出外圆。
输油器后端与钻杆的密封也很重要。除了保证切削液不泄露这一基本功能以外，密封件实际上还起到钻杆辅助支承的作用。密封件因磨损而必须及时调节或更换，当更换不同直径的钻杆时，需相应地换装不同直径的密封件。因此，换装密封件是否方便快速，将直接影响机床的工作效率。
装配好的输油器，其钻套中心线应与机床主轴的回转中心严格保持一致。
在深孔钻削工序的精度指标中，钻孔偏移量常常是受普遍重视的一项技术指标。对于缸体类零件来说，走偏量越大，工件毛坯的外径必须按走偏量的2倍增大其毛坯余量，否则将会导致零件报废。对于其他形体的零件来说，深孔的位置误差超标，其后果将涉及所有已加工工序和毛坯的成本全部损失。因此，在工艺上应力争减小钻孔走偏量。对于产品设计者来说，应要求对深孔钻削的钻头走偏问题有基本的常识，在制订技术要求时应力求切实合理,必要时应与工艺人员共同磋商，最终找到既保证产品性能质量要求，工艺上又切实可行的解决方案。
钻孔的偏移量一般以mm/m为单位计算。
内排屑深孔钻的平均加工精度等级范围，主要受工件材质的影响。硬度HB200以下的一般钢材，加工精度为IT8~IT10;HB200以上的调质钢，加工精度略高一些。但如果是超深孔，钻头直径的磨损量会使孔径尺寸变化范围增大。灰铸铁和球墨铸铁的钻孔精度与钢材相当，铝合金的加工精度为IT7~1T9。
当深孔的尺寸精度超过IT8时，需要在钻孔之后进行后续的精加工。
2、铰孔工艺及刀具的改进
多刃深孔铰削
有推铰、拉铰两种
不同方式。20世
纪50年代以前，
曾经在枪管和小U
径炮管制造中使用
过推铰方法。由于
刀杆过细而氏径比
极大，刀杆易丁变
形并发生振动，会
降低工效和加工质
量。50年代中期
后，普遍采用拉式
铰刀。因其采用的
切深和切削速度比
推铰刀高出很多，
生产中称为“高速拉铰刀”由于拉铰刀是多齿孔加工刀具，加工过程中基本遵循已有孔的轴线方向，而不能修正已有底孔的位置度误差。经拉铰刀加工后的深孔，虽然可以达到满意的尺寸精度和圆度，但不能纠正孔的偏斜和弯曲度。如孔的弯曲度较大,需要用校直方法及时加以修正。
自导向式单刃深
孔铰刀是从枪钻发展
而来的一种高效深孔
精加工刀具,在我国通
称“单刃铰刀”，20
世纪70年代以来广泛
应用于的Φ7?
Φ60mm深孔的半精
加工和精加工。当加
工精度要求不很高时，
其功能与BTA扩钻相
近,但刀具寿命比BTA
扩钻高得多。
单刃铰刀与自导向深孔钻头在外观上的明显区别是前者采用加长切削刃和加长导向条。铰刀结构有机夹可转位刀片式和焊接式两大类。机夹式单刃绞刀用于415mm
以上深孔。其刀片可以磨成双面可转位式，或单面的径向尺寸可调式。导向条可以为
机夹式，也可以为焊接式（当直径较小时），见图4.5(a)。焊接式单刃绞刀适用于小
直径深孔或小批量生产，见图4.5(b)。
单刃铰刀适用于通孔的二次加工,孔的长径比可达100以上。由于有自导作用，能修正底孔已有的弯度和圆度误差。铰孔后的表面粗糙度Ra，依底孔状况、工件材质、切削刃几何形状、刀片材料及切削用量的不同,可达1.6?0.4um,孔圆度可达0.003?0.008mm，圆柱度可达0.005mm/100mm，铰孔精度可达IT7?IT8。
由于是在已有通孔中加工，单刃铰刀可采取两种不同的排屑方式：当使用实心刀
杆时，从刀杆和铰刀外部供油，切屑沿未加工孔向前排出；当使用空心刀杆时，切削
液从刀杆内部供人，冲切屑向前排出。在后一种情况下，油压不宜过高，以避免产生
振动。
单刃铰刀可用于加工各种不同的材质。与工件材质相应，刀具材质可采用硬质合金、涂层刀片、陶瓷刀片、CBN或金刚石。
同其他自导向刀具一样，单刃铰刀在切入工件前必须靠刀具导向套进行导向。导
向套内径的要求同枪钻和BTA钻。刀杆、导向套和铰刀切削刃部的轴线应严格同轴，否则会降低加工孔的圆度并使加工粗糙度增大。
用于单刃铰刀加工的机床尚无专业化产品规格，需要由用户自行设计或改造已有
设备，也可以利用现有深孔加工机床。
在配置机床设备时，应首先区分以下两种不同的生产条件：
①当产品对象的孔径尺寸范围不大，又有足够大的生产批量时，可采取旧机床改造或
自行设计专门化用途的机床。机床应满足下面一些基本要求：机床主轴转速范围应满
足最小铰孔直径的要求和必要的变速级别；机床功率应符合最大孔径的加工要求；机
床应配置流量足够的液压系统，液压为2MPa左右即可。
②如用于多品种、中小批生产且绞孔直径变动范围较大的场合，可利用现有深孔钻床。排屑方式可采取从刀杆外部进油、向前排屑，或从刀杆内部进油、向前排屑。如自行
设计，主轴最高转速应不低于5000r/min,并应有良好的动态性能。机床应具有与双管喷吸钻相当的切削液系统。
总之，单刃铰刀的突出优点是工效高（比多刃深孔铰刀高3?5倍）、具有自导向功能，结构较简单，刀具寿命高，并能适应各种材质的加工。其不足之处是：切削刃
的刃磨不易掌握；因切深范围太小(但与普通多齿铰刀相比，其切深则大得多）而对预制孔的精度有依赖性。
对于大中直径深孔我们推荐采用镗削加工，镗削类似铰削也分为拉镗和推镗，具体内容不再展开。
3、研磨工艺的改进
珩磨是磨料加工的一种独特方式。最早应用于汽车发动机汽缸等浅孔的精加工,其后应用于加工炮管，液压(气压）缸等深孔零件。
珩磨与内圆磨削都属于磨料加工，但在所用工具、工件与工具相对运动方式及加工效果诸方面都有很大差别。
图4.22为珩磨加工示意图。其中图（a)为采用多根珩磨条，图（b）为采用单个珩磨条的加工情况。不论属哪种情况,珩磨头都是以珩磨前的已有底孔为基准进行定位和导向。
珩磨条以一定的张力压向孔壁。珩磨头与工件的相对运动方式有三种：
①工件旋转，珩磨具往复做直线运动。
②工件与珩磨具相对旋转，珩磨具做往复直线运动。
③工件固定不动,珩磨具边旋转、边做往复直线运动。
珩磨笨重或大尺寸的工件、非回转体工件或浅孔时，多用第3种运动方式，一般采用立式珩磨机床。珩磨管件上的深孔时，可用前两种方式。当工件很重或外径很大时,最好用第2种运动方式。
由于珩磨条(或称“油石”——Stone)与被加工孔壁为面接触，通过以上相对运动，获得的孔壁切削纹路为互相交叉的细密交织的螺旋形网状纹路,见图4.23。
珩磨加工的特点可概括如下：
可修正除轴线偏斜(对于管形工件,为同轴度误差）以外的底孔各种误差和表面缺陷（图4.24)。因此，珩磨对各种状态的底孔有很宽的适应性。不仅经过钻、扩、铰、镗、磨削的孔可通过珩磨继续提高其精度和表面质量，在特定情况下，铸孔、冲孔后也可
以进行珩磨加工。用于大余量加工（例如铸孔或热轧无缝钢管）时,孔直径上可切除
6mm以上的余量；用于小余量加工时（例如精镗后的液压缸），珩磨余量可小至
0.15?0.20mm。
珩磨对预制孔的这种适应性，首先是由于珩磨条直径尺寸的可调整性。珩磨前，
先将珩磨头直径按预制孔的下限调好。由于珩磨条受张力后，紧靠孔壁上的干涉点率
先将其磨除，孔径渐次增大并与珩磨条的接触面积增大，孔壁的误差得到不断修正，
表面质量也逐渐趋于完善。其次，珩磨头与拉杆之间由于采用铰接方式,珩磨头得以沿
底孔往复自如地游动，使原有的误差逐渐消除而达到比较理想的圆柱孔。
但应指出，用珩磨法修正长径比很大的弯曲孔是不适当的。这样的深孔最好先行校直，或在粗珩之后进行校直，然后进行精珩。否则会无端地加大加工成本。
同轴度误差大的管坯不能靠珩磨消除其壁厚差，但可以在珩磨之后，以孔为基准迸行外圆加工，最后得到同轴度合格的精密管件。
原则上，只要能实现三种深孔加工方式，具有一般精度和冷却润滑系统，能满足珩磨所需功率和加工深孔所需要的长度，这样的机床都可以用于深孔珩磨，或改装后用于珩磨。深孔珩磨常用深孔钻床、深孔钻镗床和专用的深孔珩磨机床，也可用车床改装。除带有微小深孔的零件可用立式珩磨机（或立式钻、摇臂钻、专用立式珩磨机)外，深孔珩磨机床一般为卧式。
选用（或改装）珩磨机床时，应以下列参数为依据：工件孔径，孔深，工件外廓尺寸及质量；珩磨余量,对珩磨的精度、加工粗糙度要求，珩磨头结构；工件产量（批量）和品种；所需切削液的冷却润滑系统、净化方式，并同时考虑采用何种尺寸控制方式。
对衍磨过程的监控主要涉及直径测控以及对磨条压力的监控和调节。至于对孔壁表面完整性的质量保证，主要是通过正确选择磨条材料、粒度、硬度，通过试加工拟订出规范的操作规程来实现。
在实际生产中，采用中断加工、手工检测的方法对孔径尺寸进行控制，仍然是普遍使用的方法。但对于现代化大批量生产，就显得落后。停机测量不仅会降低工效、增加加工成本,而且易于产生废品。采用在线自动检测，当达到合格尺寸时发出信号或自动停机,就可以有效地解决以上问题。巳用于生产的自动检测方法有：
①塞规式传感器自动控制
如图4.28所示，在被珩孔的末端安装一个尺寸可预先调整的柱塞式传感头4。传感头的直径相当于“过规”，当孔直径略超过下限时，过规即可进入孔内。传感头预先安装于与孔中心同轴的位置上。珩磨头每往复一次，传感头自动试测一次。如孔的直径达不到规定要求,传感头不能进入并随即后退，信号不显示；当珩磨尺寸到位时,传感头进人孔的末端，传感器发出信号,机床自动停止并准备进入下一个工作循环。
②“两点定径”式塞规检测器
如图4.29所示，在珩磨刀杆上加设一个可以自由转动和沿轴移动的环状塞规。塞规的孔与刀杆为精密配合副。塞规的工作部分为阶梯形，前小后大。塞规的后部为一
圆盘。每珩磨一个往复行程，塞规就向已加工孔进行一次试塞。当孔径尺寸逐渐增大，达到设定的“进给终止”尺寸时，塞规前端较小直径部分进人孔中（此时，塞规较大
直径部分仍不能进人），塞规后部圆盘3同时与传感器的第一触点4相触,此时珩磨头获得信号“停止径向进给”,继续往复以完成修整性加工。当第一触点4发生信号后，传感器杠杆6自转180°,第二触点5到达原第一触点所在位置。当采取不进给珩磨使
孔径扩大到规定
尺寸时，塞规的
较大直径也进入
孔口，此时圆盘
与传感器的第二
触点接触，油石
自动缩回，珩磨
头退出工件,机床
停止运转。
③气动电子测头检测器
此法与第一种相近。差别在于所用的气动测规，每当珩磨头往复一次都进入孔内
一次。起初孔径较小，气压偏大；随着孔径变大，气压逐渐降低。当孔径达到相当于“进给中止”尺寸时，气压也回落到某一特定值。此时转换为电子程序控制，直到孔
径合格后，珩磨过程自动停止。
当大余量珩磨时（多见于浅孔珩磨和钢管珩孔），常常需要对油石的压力进行控制。主要目的在于交替地实行定压进给和定量进给，使油石不发生“塞实”而经常处
于正常工作状态。一方面，可以使油石的张力达到最佳状态并提高珩磨效率，另一方
面又能使油石的使用寿命延长且不损伤孔壁。
图4.30为一种电控油石张紧力的珩磨头示意图。在控制油石伸缩量的心杆2后部，有方牙螺母套3(2与3为一体），它与电控张力系统前端的方牙阳螺纹4构成差动副。阳螺纹4受其后部交流电动机5和直流变速电动机6双方的驱动。交流电机的作用是
快速将油石张开使其与孔壁接触。之后，交流电机停止转动；此时具有变速控制功能
的直流电机继续使油石按要求的压力级别张紧油石，直到达到规定的孔径尺寸为止。
四、结语
深孔加工装备是机械制造装备（机床工具）门类中的一个重要组成部分。现代深孔加工技术的崛起，为制造装备行业增添了深孔机床、深孔刀具两个专业化的装备制造行业和一个以专门加工深孔零件为特色的制造行业。它们的历史贡献在于将深孔加工这门新兴技术推广应用于国民经济建设的各个领域，为社会的现代化发展增添了新的生命力。技术的生命力在于其本身不断随社会的进步而更新。技术更新的标志，不仅体现于它的新颖性和创造性，还应最终体现于相应技术装备功能的更加完善而价格更为低廉，能迅速转化为社会生产力，相信在2025中国制造的大背景下，我们的机械行业可以更加朝气蓬勃，在不断完善自身的同时于各个领域发挥应有的作用。
