ADAMS/PostProcessor 绘制仿真结果的曲线图
将仿真结果用曲线图的形式表达出来，能更深刻地了解模型的特性。ADAMS/PostProcessor 能够绘制仿真自动生成结果的曲线图，包括间隙检查等，还可将结果以用户定义的量度或需求绘制出来，甚至可以将输入进来的测试数据绘制成曲线。绘制出的曲线由数据点组成，每个数据点代表在仿真中每个输出步长上创建的输出点的数据。在创建了曲线之后，可以在曲线上进行后处理操作，比如通过信号处理进行数据过滤，以及数学运算等。也可以手动改变数值或者写表达式来定义曲线上的数值。
7.4.1 由仿真结果绘制曲线图的类型
ADAM提供了由几种不同类型仿真结果绘制曲线图的功能。
对象（Object ）—模型中物体的特性，如某个构件的质心位置等。如果要察看
物体的特性曲线图，必须先运行ADAMS/View后再进入ADAMS/PostProcessor，或者导入一个命令文件（.cmd）。
量度（Measure）—模型中可计量对象的特性，如施加在弹簧阻尼器上的力或者物体之间的相互作用。也可以直接在ADAM产品中创建量度，或者导入测试数据作
为量度。要察看量度的话，需要先运行ADAMS/View后运行ADAMS/PostProcessor，或者导入一个模型和结果文件（.res）。
结果（Result）—ADAM在仿真过程中计算出的一套基本状态变量。ADAM在每
个仿真输出步长上输出数据。一个结果的构成通常是以时间为横坐标的特定量（比如,
构件的x 方向位移或者铰链上y 方向的力矩）
请求（Request ）—要求ADAMS/Solver 输出的数据。可以得到要考察的位移、 速度、加速度、或者力的信息。
系统模态一察看线性化仿真得到的离散特征值
间隙分析一察看动画中的物体之间的最小距离
742曲线图的建立
在绘制曲线图模式下，用控制面板选择需要绘制的仿真结果。在选择了仿真结
果以绘制曲线后，可以安排结果曲线的布局，包括增加必要的轴线、确定量度单位的 标签、曲线的标题、描叙曲线数据的标注等等。
（1）控制面板的布局
绘制曲线图模式下的控制面板如图
7-7所示
绘制曲线图模式下的控制面板
（2）绘制物体特性曲线
物体特性的曲线可以直接绘制，而不必重新创建量度来绘制特性曲线，并可选
择同时显示一条以上的特性曲线。绘制特性曲线
，必须在运行 ADAMS/View 后进入
ADAMS/PostProcessor 或者导入模型和结果。
_ 迪 DHT C_5 999 3 JfSCT
pjLu DM
g.KJWftN
PJUL DJtfl
^Xtl 阳 UM
P 'A E r
］』H 阳ilM
；Air 1 cl KffDKM —I ln^bp>tind.arii rflziz ：
7-7
Dili Lit th E L Iter EuR t
Cl&ur FJL 伙

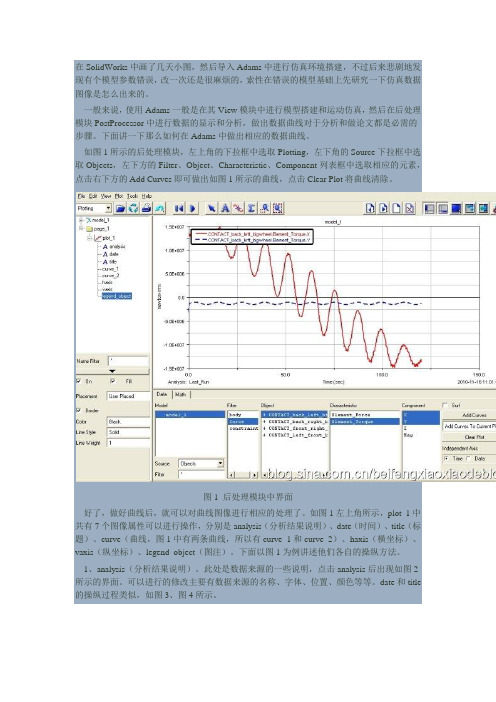

绘制物体特性数据的曲线，在控制面板上设置“ Source”为“ Objects ”，控制面板改变成显示所有绘制曲线图时可用的结果。再选择要绘制特性曲线的模型，从
“Object ”菜单中选择要绘制特性的物体，“Object ”菜单中包含了模型中所有构件的清单。从特性“ Characteristic ”菜单中选择要绘制曲线的特性，然后从分量
“Compo nenf菜单中选择一种或多种需要绘制特性的分量。选择“Add Curves ”将数据曲线添加到当前曲线上。
（3）绘制量度曲线
在控制面板上设置“ Source ”为“ Measures”，控制面板改变成显示所有绘制
曲线图时可用的量度。再从“Simulation ”菜单中选择一次仿真结果，该菜单中包
含了所有可以绘制成曲线的数据资源，当调入额外的仿真结果时也会添加到
“Simulation ”菜单中。接着选择想要绘制的量度，并在控制面板上选择添加曲线
“ Add Curves ”将曲线添加到当前页。
（4）绘制请求或结果曲线
在控制面板上设置“ Source ”为请求（绘制请求的分量）或结果（绘制来自仿
真结果的分量），
控制面板改变为显示所有绘制曲线图时可用的结果。再从“ Simulation ”菜单中选择一次仿真结果，该菜单中包含了所有可以创建曲线的数据资源，当调入额外的仿
真结果时也会添加到“ Simulation ”菜单中。然后从“ Result Set”或“ Request ”
菜单中选择一个结果或者请求，再从“Comp onenf菜单中选择要绘制的分量，并选
择添加曲线“ Add Curves ”将数据曲线添加到当前曲线图。
（5）绘制系统模态
在控制面板上设置“ Source ”为系统模态“ System Modes，然后从“ Eigen ”
菜单中选择一个特征值，再选择“ Add Curves ”添加曲线。
（6）查看测试数据
通过在“File ”菜单中使用“Import ”命令读入ASCII格式的文件，可以很方便
地导入测试数据。ADAMS/PostProcessor将测试数据以栏式文件的格式导入，并以量度的形式保存数据。一旦ADAMS/PostProcessor将测试数据以量度的形式导入，就可象其他形式的量度一样对其进行绘图、显示和修改。
（7）快速浏览仿真结果
可以快速地浏览仿真结果而不用创建大量的曲线图页面。在控制面板的右端选
择“ Surf ”，然后选择想要绘制的仿真结果，在作出选择后ADAMS/PostProcessor
能够在当前页面上自动清除当前曲线而显示新的仿真结果。继续选择仿真结果就可以在同一张页面上陆续绘制不同的曲线，而不用不断生成新的页面。
（8）在曲线图页面上添加多条曲线
可以在一个曲线图页面上添加多条曲线，也可以选择在每次添加曲线时创建一
个新的曲线图页面，或者对每个不同的物体、请求和结果创建不同的曲线图页面。
ADAMS/PostProcessor允许将一个物体的速度、加速度和位移自动地绘制在一个曲
线图页面上，当针对不同的物体绘制曲线时可以设置ADAMS/PostProcessor自动为
这些数据创建新的曲线图页面
如果选择在当前曲线图页面上添加多条曲线，ADAMS/PostProcessor将为每条
新曲线分配不同的颜色和线型以便将不同曲线区分幵来。对于所定义的颜色、线型和符号可以改变缺省定义的属性。
ADAMS/PostProcessor为每种单元类型创建一个纵坐标轴。例如，如果在同一个曲线图内绘制位移和速度两条曲线，ADAMS/PostProcessor将自动地显示两个纵
坐标轴（一个对应位移，一个对应速度）。
添加曲线时首先要选择需要绘制的结果，然后从位于添加曲线“Add Curves ”下面的选项菜单中选择希望采用何种方式添加曲线，可以选择：
Add Curves to Curre nt Plot —添加曲线到当前曲线图页面上。
One Curves Per Plot —在一张新页面上创建该曲线。
One Plot Per Object,Request,Or Result —针对一项特定的物体、请求或结果创建一条新曲线（对于量度不可用）。
（9）使用除时间值外的横坐标轴
曲线图中用于绘制横坐标轴的缺省数据是仿真时间。也可选择除仿真时间外的其
他数据作为横坐标轴，在控制面板右端横坐标轴区域选择“Data ”，出现横坐标轴
浏览器，然后选择想要作为横坐标轴的数据再选择“OK o
743曲线图上的数学计算
可以对任一曲线上的数据进行数学计算，这些操作包括：
（1）将一条曲线上的值与另一条曲线上的值进行加、减、乘运算。
（2）计算曲线数值的绝对值或对称值。
（3）对曲线上的值进行插值以创建一条均匀分布采样点的曲线。
（4）按特定比例将曲线进行缩放。
（5）按特定值平移曲线，平移曲线就是沿相应轴转换数据。
（6）将一条曲线与另一条曲线的幵始点对齐，或者将曲线的幵始点挪至零点, 将曲线对齐有助于比较曲线上的数据。

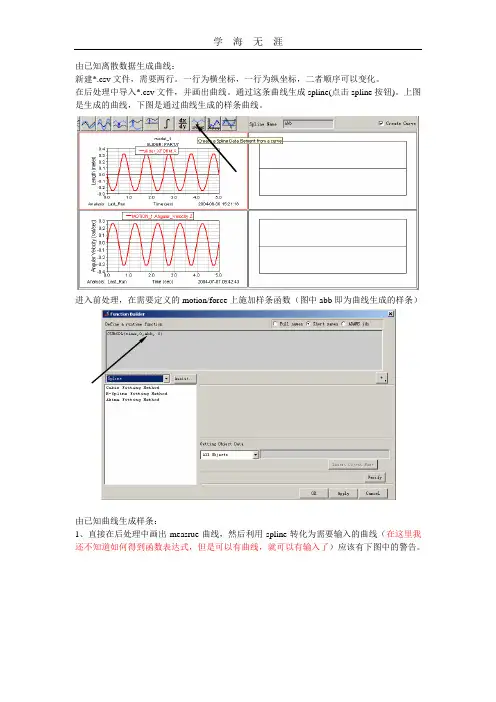

（7）从曲线上的值创建样条曲线。
（8）手动改变曲线上的值。
（9）过滤曲线数据。
也可以在基于计算的基础上创建新的曲线，或者对所选来操作的第一条曲线进行修改。
（1）显示曲线编辑工具栏
当选择进行数学计算时，ADAMS/PostProcessor显示出曲线编辑工具栏，如图
742所示:
图7-8曲线编辑工具栏
切换是否显示曲线编辑工具栏的幵关，需在“View”菜单中选择“ Toolbars ”，
然后选择“ Curve Edit Tool Bar ”，曲线编辑工具栏就出现在窗口上端的主工具栏下面。
（2）在曲线数据上进行简单的数学计算
通过在曲线上进行简单的数学计算可以对曲线进行修改，可以使用包含在另一条曲线中的值或重新指定一个值，进行操作的曲线必须属于同一个曲线图。
如果想改变基于数值的曲线而不创建新的曲线，需在曲线编辑工具栏的最右端清空“ Create New Curve ”选项。ADAMS/PostProcessor有时需要两条曲线来完成这些操作而修改第一条曲线（如求减运算）。
1将一条曲线的值与另一条曲线的进行加，减,乘
按照要进行的操作在曲线编辑工具栏中选择工具，如曲线数据相加“Add Curve Data”、曲线数据相减“ Subtract Curve Data ”或曲线数据相乘“ Multiply Curve Data”。然后选择要被加，减,乘的曲线，再选择第二条曲线。
2.找出数据点绝对值或对称点
在曲线编辑工具栏中选择将要进行操作的工具，如绝对值工具“Absolute Value ”，或找对称点工具“ Negate”。然后选择一条曲线进行操作。
3.产生采样点均匀分布的曲线（曲线插值）
ADAMS/PostProcessor绘制仿真结果的曲线图 将仿真结果用曲线图的形式表达出来，能更深刻地了解模型的特性。ADAMS/PostProcessor能够绘制仿真自动生成结果的曲线图，包括间隙检查等，还可将结果以用户定义的量度或需求绘制出来，甚至可以将输入进来的测试数据绘制成曲线。绘制出的曲线由数据点组成，每个数据点代表在仿真中每个输出步长上创建的输出点的数据。在创建了曲线之后，可以在曲线上进行后处理操作，比如通过信号处理进行数据过滤，以及数学运算等。也可以手动改变数值或者写表达式来定义曲线上的数值。 7.4.1 由仿真结果绘制曲线图的类型 ADAMS提供了由几种不同类型仿真结果绘制曲线图的功能。 对象（Object）—模型中物体的特性，如某个构件的质心位置等。如果要察看物体的特性曲线图，必须先运行ADAMS/View后再进入ADAMS/PostProcessor，或者导入一个命令文件(.cmd)。 量度（Measure）—模型中可计量对象的特性，如施加在弹簧阻尼器上的力或者物体之间的相互作用。也可以直接在ADAMS产品中创建量度，或者导入测试数据作为量度。要察看量度的话,需要先运行ADAMS/View后运行ADAMS/PostProcessor，或者导入一个模型和结果文件(.res)。 结果（Result）—ADAMS在仿真过程中计算出的一套基本状态变量。ADAMS在每个仿真输出步长上输出数据。一个结果的构成通常是以时间为横坐标的特定量(比如,构件的x方向位移或者铰链上y方向的力矩)。 请求（Request）—要求ADAMS/Solver输出的数据。可以得到要考察的位移、速度、加速度、或者力的信息。 系统模态—察看线性化仿真得到的离散特征值。 间隙分析—察看动画中的物体之间的最小距离。 在绘制曲线图模式下，用控制面板选择需要绘制的仿真结果。在选择了仿真结果以绘制曲线后,可以安排结果曲线的布局,包括增加必要的轴线、确定量度单位的标签、曲线的标题、描叙曲线数据的标注等等。 （1）控制面板的布局 绘制曲线图模式下的控制面板如图7-7所示。 图7-7 绘制曲线图模式下的控制面板 （2）绘制物体特性曲线 物体特性的曲线可以直接绘制，而不必重新创建量度来绘制特性曲线，并可选择同时显示一条以上的特性曲线。绘制特性曲线,必须在运行ADAMS/View后进入ADAMS/PostProcessor或者导入模型和结果。 绘制物体特性数据的曲线，在控制面板上设置“Source”为“Objects”，控制面板改变成显示所有绘制曲线图时可用的结果。再选择要绘制特性曲线的模型，从“Object”菜单中选择要绘制特性的物体，“Object”菜单中包含了模型中所有构件的清单。从特性“Characteristic”菜单中选择要绘制曲线的特性，然后从分量“Component”菜单中选择一种或多种需要绘制特性的分量。选择“Add Curves”将数据曲线添加到当前曲线上。
ADAMS/PostProcessor 绘制仿真结果的曲线图 将仿真结果用曲线图的形式表达出来，能更深刻地了解模型的特性。ADAMS/PostProcessor 能够绘制仿真自动生成结果的曲线图，包括间隙检查等，还可将结果以用户定义的量度或需求绘制出来，甚至可以将输入进来的测试数据绘制成曲线。绘制出的曲线由数据点组成，每个数据点代表在仿真中每个输出步长上创建的输出点的数据。在创建了曲线之后，可以在曲线上进行后处理操作，比如通过信号处理进行数据过滤，以及数学运算等。也可以手动改变数值或者写表达式来定义曲线上的数值。 7.4.1 由仿真结果绘制曲线图的类型 ADAM提供了由几种不同类型仿真结果绘制曲线图的功能。 对象（Object ）—模型中物体的特性，如某个构件的质心位置等。如果要察看 物体的特性曲线图，必须先运行ADAMS/View后再进入ADAMS/PostProcessor，或者导入一个命令文件（.cmd）。 量度（Measure）—模型中可计量对象的特性，如施加在弹簧阻尼器上的力或者物体之间的相互作用。也可以直接在ADAM产品中创建量度，或者导入测试数据作 为量度。要察看量度的话，需要先运行ADAMS/View后运行ADAMS/PostProcessor，或者导入一个模型和结果文件（.res）。 结果（Result）—ADAM在仿真过程中计算出的一套基本状态变量。ADAM在每 个仿真输出步长上输出数据。一个结果的构成通常是以时间为横坐标的特定量（比如, 构件的x 方向位移或者铰链上y 方向的力矩）
请求（Request ）—要求ADAMS/Solver 输出的数据。可以得到要考察的位移、 速度、加速度、或者力的信息。 系统模态一察看线性化仿真得到的离散特征值 间隙分析一察看动画中的物体之间的最小距离 742曲线图的建立 在绘制曲线图模式下，用控制面板选择需要绘制的仿真结果。在选择了仿真结 果以绘制曲线后，可以安排结果曲线的布局，包括增加必要的轴线、确定量度单位的 标签、曲线的标题、描叙曲线数据的标注等等。 （1）控制面板的布局 绘制曲线图模式下的控制面板如图 7-7所示 绘制曲线图模式下的控制面板 （2）绘制物体特性曲线 物体特性的曲线可以直接绘制，而不必重新创建量度来绘制特性曲线，并可选 择同时显示一条以上的特性曲线。绘制特性曲线 ，必须在运行 ADAMS/View 后进入 ADAMS/PostProcessor 或者导入模型和结果。 _ 迪 DHT C_5 999 3 JfSCT pjLu DM g.KJWftN PJUL DJtfl ^Xtl 阳 UM P 'A E r ］』H 阳ilM ；Air 1 cl KffDKM —I ln^bp>tind.arii rflziz ： 7-7 Dili Lit th E L Iter EuR t Cl&ur FJL 伙

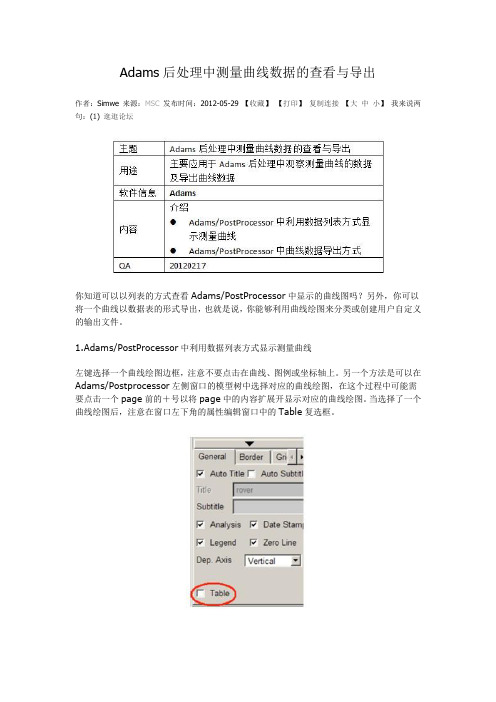

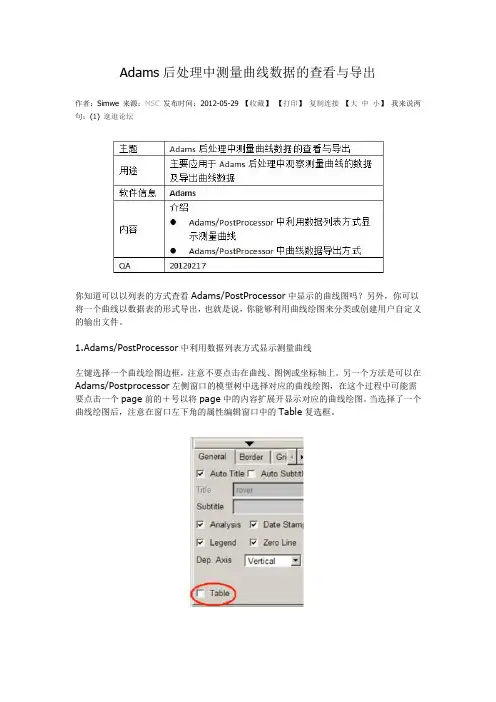

Adams后处理中测量曲线数据的查看与导出 作者：Simwe 来源：MSC发布时间：2012-05-29 【收藏】【打印】复制连接【大中小】我来说两句：(1) 逛逛论坛 你知道可以以列表的方式查看Adams/PostProcessor中显示的曲线图吗？另外，你可以将一个曲线以数据表的形式导出，也就是说，你能够利用曲线绘图来分类或创建用户自 定义的输出文件。 1.Adams/PostProcessor中利用数据列表方式显示测量曲线 左键选择一个曲线绘图边框，注意不要点击在曲线、图例或坐标轴上。另一个方法是可以在Adams/Postprocessor左侧窗口的模型树中选择对应的曲线绘图，在这个过程中可能需要点击一个page前的＋号以将page中的内容扩展开显示对应的曲线绘图。当选择了一个曲线绘图后，注意在窗口左下角的属性编辑窗口中的Table复选框。 选择Table复选框后对应的属性编辑窗口将变为观察图表显示的控制窗口。在视窗中原来的曲线绘图变为了HTML格式的图表数据。下图例子中显示了单摆的X向和Y向位移。 2.Adams/PostProcessor中曲线数据导出方式 在Adams/PostProcessor中，导出数据有三种方式：Numeric Data，Spreadsheet 和Table。Numeric Data和Spreadsheet方式导出数据会导出整个结果集中包含的数据，Table方式导出数据只会导出在你所选择的曲线视图中显示的曲线数据。例如，如果整个仿真时间为2秒，那么Numeric Data，Spreadsheet方式会导出完整的2秒钟内所有的数据点；那么如果你只想导出1秒钟的数据，那么你可以设定坐标横范围为0至1秒，如下 图所示，然后利用Table方式导出数据。 File->Export->Table弹出对话框，在File Name中指定文件名称，将以后缀名".Tab"输出该文件,Plot域中指定那组数据需要输出；你可以直接输入曲线绘图的名称或通过Pick/Browse/Guess工具来找到对应的曲线绘图。另外有两种数据格式供选择：spreadsheet和HTML格式。在spreadsheet格式中，每一列数据是通过Tab字符分隔开，模型的名称及每列的标签都以双引号的字符串形式包含在输出文件中。大部分spreadsheet格式数据可以直接读取，当你导入这些数据报错时，你可以去编辑或删除标 签行。
