甲醇精馏问答

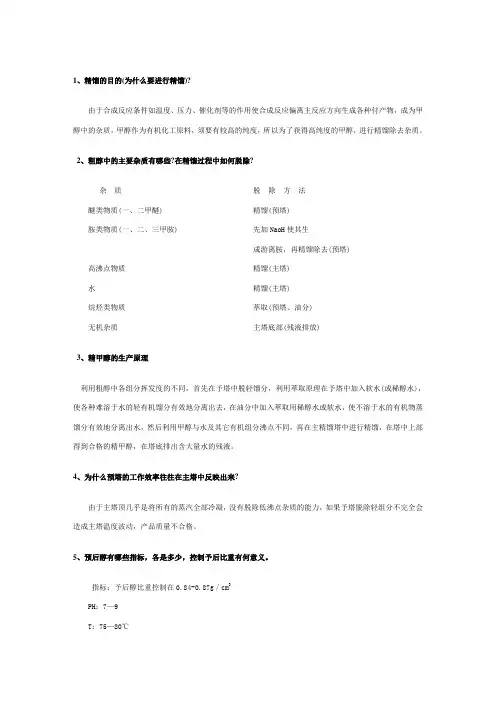

1、精馏的目的(为什么要进行精馏)?
由于合成反应条件如温度、压力、催化剂等的作用使合成反应偏离主反应方向生成各种付产物,成为甲醇中的杂质,甲醇作为有机化工原料,须要有较高的纯度,所以为了获得高纯度的甲醇,进行精馏除去杂质。
2、粗醇中的主要杂质有哪些?在精馏过程中如何脱除?
杂质脱除方法
醚类物质(一、二甲醚) 精馏(预塔)
胺类物质(一、二、三甲胺) 先加NaoH使其生
成游离胺,再精馏除去(预塔) 高沸点物质精馏(主塔)
水精馏(主塔)
烷烃类物质萃取(预塔、油分)
无机杂质主塔底部(残液排放)
3、精甲醇的生产原理
利用粗醇中各组分挥发度的不同,首先在予塔中脱轻馏分,利用萃取原理在予塔中加入软水(或稀醇水),使各种难溶于水的轻有机馏分有效地分离出去,在油分中加入萃取用稀醇水或软水,使不溶于水的有机物蒸馏分有效地分离出水,然后利用甲醇与水及其它有机组分沸点不同,再在主精馏塔中进行精馏,在塔中上部得到合格的精甲醇,在塔底排出含大量水的残液。
4、为什么预塔的工作效率往往在主塔中反映出来?
由于主塔顶几乎是将所有的蒸汽全部冷凝,没有脱除低沸点杂质的能力,如果予塔脱除轻组分不完全会造成主塔温度波动,产品质量不合格。
5、预后醇有哪些指标,各是多少,控制予后比重有何意义。
指标:予后醇比重控制在0.84-0.87g/cm3
PH:7—9
T:75—80℃
甲醇 75%左右
意义:予后醇比重控制在0.84-0.87 g/cm3左右,是含CH3OH为70%的甲醇水溶液,可增大各馏分之间的相对挥发度,有利于各轻重组分之间的分离。
6、为什么要控制予塔冷凝放空温度?
因为予塔是脱除低沸点杂质的,予塔冷凝放空温度应满足沸点低于甲醇的物质全部放掉的要求,使冷凝回流液中不再含有低沸点杂质,防上轻组分带入主塔,影响产品质量。
7、预塔冷凝放空温度一般控制在多少?温度过低或过高有何不利影响?
温度:45—55℃
温度过高,虽有利于轻组分充分排放,但也会使气体中甲醇含量增加造成浪费。如过低,轻组分得不到放空,影响精馏效果。
8、精馏塔在开车前应做的准备工作主要有:
①检查水、电、气(空气、氮气)、汽(水蒸汽)是否符合工艺要求;
②传动设备是否备而待用;
③设备、仪表、安全设施是否齐全好用;
④所用的阀门要处于关闭状态;
⑤各水冷凝(冷却)器要通少量的水预冷,加热釜要通少量的蒸汽预热;
⑥设备内的氧含量应符合投料的要求;
⑦做好前后工段(或岗位)的联系工作,特别要联系好原料的来源供应及产品的贮存、运送,同时化验室准备取样分析。
9、精馏塔在开车时应注意些什么?
(1)接到开车命令后,马上与有关岗位联系,进行开车。
(2)严格遵守工艺规程,岗位操作法,加强巡回检查。
(3)精心调节。进料要求平稳,塔釜见液面后按其升温速度缓慢升温至工艺指标。随着塔压力的升高,逐渐排除塔内的惰性气体,并逐渐加大塔顶冷凝器的冷剂量,当回流液槽的液面达1/2以上时,开始打回流。当釜液面达2/3时,可根据釜温的情况,决定是否采出釜液或减少以至停止塔的进料量,但是一
定要保持塔釜液面在1/2~2/3处。操作平稳后,应进行物料分析,对不合格的物料可进行少量地采出或全回流操作,待分析合格后,转入连续生产。
(4)开车时,对阀门、仪表的调节一定要勤调,慢调,合理使用。
(5)发现有不正常现象,应及时分析原因,果断进行处理。
10、为什么开车时,釜液的升温速度要缓慢地进行?
空塔加料时,由于没有回流液体,精馏段的塔板上是处于干板操作状态。由于没气液接触,气相中的难挥发组分,容易被直接带入精馏段。如果升温速度过快,则难挥发组分会大量地被带到精馏段,而白白为易挥发组分所置换,塔顶产品的质量不易达到合格,造成开车时间长。当塔顶有了回流液,塔板上建立了液体层后,升温速度可适当提高。长期停车接停车命令后,立即停止塔的进料,产品可继续进行采出,当分析不合格时,可停止采出,同时停止塔釜加热和塔顶冷凝,然后放尽釜液。对于分离低沸点物料的塔,釜液的放尽要缓慢地进行,以防止节流造成过低的温度使设备材料冷脆。放尽完毕后,把设备内的余压泄除,再用氮气置换,合格后才能进行检修。若设备内须进人检修,还需用空气置换氮气,在设备内气体中的氧含量达19%(体积)以上时,才允许检修人员进入。
11、如何调节予后比重?
通过油水分离器和予塔所加萃取水量来调节,予后比重小,多加萃取水,比重大,减萃取水量。
12、什么叫回流比?主予塔回流比应控制在多少为好?
在精馏操作中,回流量与馏出量比称为回流比。
予塔回流比:0.6-0.8 主塔:1.8—3.0。
13、操作中予塔液位保持较高,主塔液位保持较低,为什么?
予塔液位高:
①防止串气,防止予塔内轻馏分随予后醇带入主塔。
②当操作中需要调节精醇进料量和予后醇量时比较方便。主塔液位低有利于残液的排放,残液中醇含量下降。
14、予塔中为什么要加碱?
由于联醇生产工艺特点,合成甲醇串联在合成氨工艺中,因压缩机段间串气和原料气体中含少量NH3,使粗甲醇中含有有机胺等杂质。在甲醇合成中还会生成一些羰基化合物,有机酸对设备造成腐蚀,为了除有机胺、羰基化合物、并中和有机酸,所以要加碱。
15、简述加碱流程
加碱流程:30%的碱液经漏斗加入到碱液配制槽,用软水或稀醇水配制成l-2%NaOH溶液,通过稀醇水泵进行循环,使之混合均匀,打至碱液贮槽备用,需用时经转子流量计计量后,进入稀醇水泵,与稀醇水混合打至予塔、油水分离器。
16、雾沫夹带引起原因?如何如理?
在塔内蒸汽速度超过一定限度后,塔内上升的蒸汽阻止液体沿塔板下流,便使下一层塔板上的液体涌至上一层塔板,破坏了塔内气液平衡的现象。
原因:入料量大,蒸汽量大,采出量大,或空塔气速大,板距小。
处理方法:减少入料量,将塔底温度控制稍低于正常操作温度,加大塔顶采出,减小回流
比,此时产品不合格,改进事故槽,当液位及塔压降至正常范围后,再恢复正常操作。
17、什么叫淹塔?如何处理?
淹塔:在精馏操作中,由于入料量大,蒸馏釜底内的加热量小或采出馏分量小等造成塔内充满液体的现象
原因:予塔入料量大,蒸汽量小,予后量小(或采出量小)
处理方法:减小入料量,增大采出,增大蒸汽量
18、残液中CH3OH过高的原因?处理方法
原因:
①热量不平衡,加入蒸汽量小,主塔塔底温度低
②物料不平衡,进料大,采出小
③回流量太大
④塔底液位太高
⑤提馏板效率低
处理方法:
①加大蒸汽量,提高主塔塔底温度
②加大采出量,减小进料量保证物料平衡
③减小回流量
④停车检查。
19、什么叫做水溶性,影响因素,如何处理?
水溶性是指甲醇与水混溶后,溶液澄清情况。
影响因素:
①予塔:
a、加入萃取水量的多少,加入量少,不能完全脱除轻馏分,使之带入主塔,影响水溶性。
b、油水分离器长期不-排油,生产中油水分离器回流液要保持一定的停留时间和液位,使甲醇油能很好
地静置、分层、排油。
d、定期从第二冷却器导淋排放冷凝液。
②主塔:
异丁基油采出少,塔压不稳,液泛淹塔,回流比小都可能引起水溶性不合格。
处理方法:控制好稀醇水量,油水分离器及时排油。稳定塔压和蒸汽压力,尽量使各项指标控制在正常范围。杜绝液泛、淹塔。
20、什么是氧化值,氧化值的高和低说明什么?怎样来调节氧化值。
甲醇含有一些还原性物质,这类物质在中性溶液中与KMnO4发生反应,将其还原成MnO2,氧化值的高、低主要反映精甲醇中还原性杂质含量高低,生产中应通过调节予塔的工作情况,萃取水加入量和主塔异丁基油的采出量来控制。
21、精馏塔塔放空管着火能否采取停车措施来处理?为什么?正确处理方法?
主、予塔放空管着火不能做停车处理,因为如果停车,塔内会形成负压、吸火引起爆炸事故的发生。
正确处理方法,立即给主塔水封槽内加水,打开灭火蒸汽或氮气进行灭火,同时马上检查着火原因,看是否因为精馏塔蒸气量太大引起,或是因为冷凝器加水量不足使冷凝效果差,或是因为予塔内所加萃取水量不足,不能把甲醇油从予塔分离而从放空管带出。
21、影响回流比的因素是什么?如何调节回流比?
影响回流量的因素:
①蒸汽用量,蒸汽量大,回流量大
②冷凝水用量,冷凝水用量大,回流量大
影响回流比的因素:
予塔中:
①蒸汽用量
②进料温度
③却水用量
主塔中:
①蒸汽用量
②冷却水用量
③采出量(采出大,回流比小)
22、什么叫“采空”?采空以后如何调节?为什么如此调节?
当进料量不变,而其醇含量降低,如果采出量不变,必然会造成全塔各层塔板上料液含醇降低,液相中杂质组份增加,从表面上看,两塔的物料保持平衡,各塔液位都在指标范围之内,实际上已经失去平衡,根据沸点构成图,塔内各点,温度都会随之上升,此时应加大入料量,减少采出量,否则会使物料失去平衡,操作上称为塔内被“采空”。
在精馏操作中,物料平衡中质的平衡比量的平衡更为重要,从热量平衡方向来说,当料液中甲醇含量下降时,被蒸汽加热在煮沸器中蒸出的甲醇会相应减少,同时回流量减少,由塔顶下降的温度较低的回流液吸收的热量减少,塔板温度上升,因此要减少采出量,保持甲醇蒸汽的冷凝量回流的同时增加进料量、蒸汽用量,才能重新建立起物料、热量平衡。
