单阀/顺序阀切换的目的是为了提高机组的经济性和快速性，实质是通过喷嘴的节流配汽（单阀控制）和喷嘴配汽（顺序阀控制）的无扰切换，解决变负荷过程中均匀加热与部分负荷经济性的矛盾。单阀方式下，蒸汽通过高压调节阀和喷嘴室，在360°全周进入调节级动叶，调节级叶片加热均匀，有效地改善了调节级叶片的应力分配，使机组可以较快改变负荷；但由于所有调节阀均部分开启，节流损失较大。顺序阀方式则是让调节阀按照预先设定的次序逐个开启和关闭，在一个调节阀完全开启之前，另外的调节阀保持关闭状态，蒸汽以部分进汽的形式通过调节阀和喷嘴室，节流损失大大减小，机组运行的热经济性得以明显改善，但同时对叶片存在产生冲击，容易形成部分应力区，机组负荷改变速度受到限制。因此，冷态启动或低参数下变负荷运行期间，采用单阀方式能够加快机组的热膨胀，减小热应力，延长机组寿命；额定参数下变负荷运行时，机组的热经济性是电厂运行水平的考核目标，采用顺序阀方式能有效地减小节流损失，提高汽机热效率。
对于定压运行带基本负荷的工况，调节阀接近全开状态，这时节流调节和喷嘴调节的差别很小，单阀/顺序阀切换的意义不大。对于滑压运行调峰的变负荷工况，部分负荷对应于部分压力，调节阀也近似于全开状态，这时阀门切换的意义也不大。对于定压运行变负荷工况，在变负荷过程中希望用节流调节改善均热过程，而当均热完成后，又希望用喷嘴调节来改善机组效率，因此这种工况下要求运行方式采用单阀/顺序阀切换来实现两种调节方式的无扰切换。
假设阀门切换过程中汽机运行工况稳定，即真空和主蒸汽参数不变，不考虑抽汽的影响，汽机的负荷仅由蒸汽流量决定，而各个调节阀所控制的流量也只和阀门开度有关，那么可以认为汽机负荷进仅是阀门开度的单函数。单阀系数乘以单阀开度指令与顺序阀系数乘以顺序阀开度指令相加后得到的就是各个阀门实际的开度指令。单阀指令和顺序阀指令是当前负荷指令分别经过单阀曲线和顺序阀曲线转换后得出的。
在实际的阀门切换过程中，上述分析中的假设条件是难以成立的，所以不可避免地会有负荷扰动；但如果投入闭环控制，负荷扰动在一定程度上可以得到改善，即如果投入功率闭环回路，当实际功率与负荷设定值相差大于4%时，切换自动中止；当负荷调节精度达到3%以内时，切换又自动恢复。投入调节级压力控制回路与此类似。上述限制过程对运行人员的操作没有任何要求。这样，阀门切换过程中如果投入功率闭环，则功率控制精度在3%以内；如果投入调节级压力闭环，则调节级压力控制精度在1.5%以内。单阀/顺序阀切换也可以开环进行，显然，此时负荷扰动的大小与阀门特性曲线的准确性及汽机运行工况有关。
在单阀向顺序阀切换过程中或阀门已处于顺序阀方式时，如果汽机跳闸或出现任一个GV紧急状态，即实际阀位和阀定位卡的阀位指令之间偏差大于设定的限值，则强行将阀门置于单阀方式。这种情况下强制成单阀方式可以减小负荷扰动。

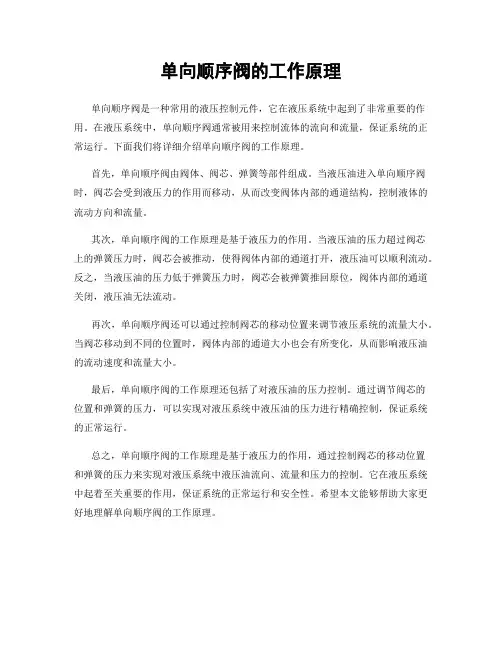

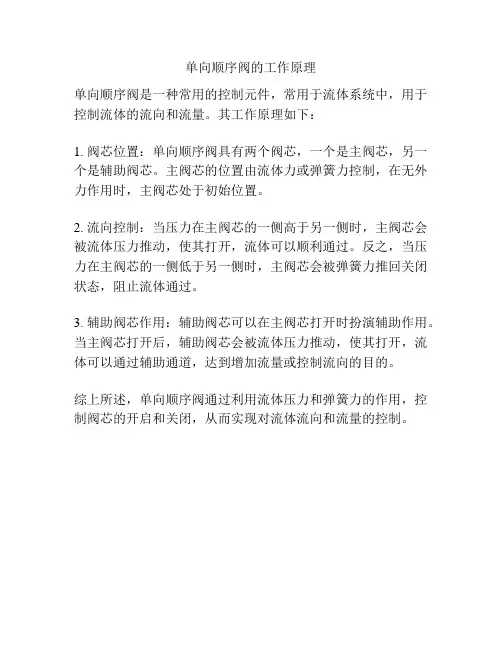

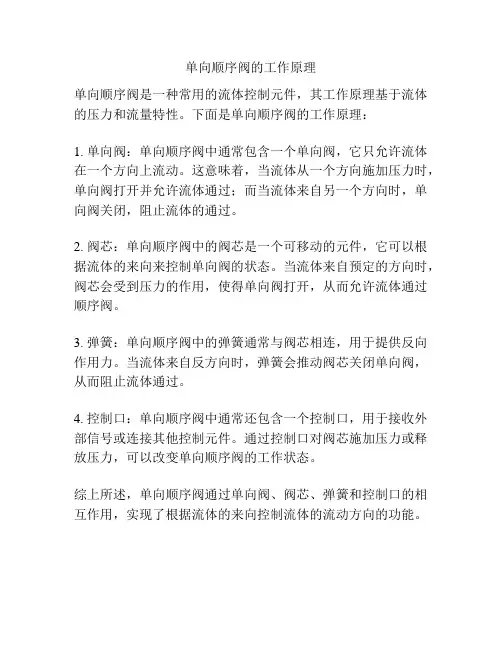

顺序阀 学习完后的目的：掌握各种阀的工作原理及应用场合。一、目的： 是利用油液压力作为控制信号来控制多个执行元件按一定的顺序动作。 二、顺序阀的主要作用有： （1）控制多个元件的顺序动作； （2）用于保压回路； （3）防止因自重引起油缸活塞自由下落而做平衡阀用； （4）用外控顺序阀做卸荷阀，使泵卸荷； （5）用内控顺序阀作背压阀。 三、对顺序阀还有其特殊的要求： （1）为了使执行元件准确实现顺序动作，要求顺序阀的 调压精度高，偏差小； （2）为了顺序动作的准确性，要求阀关闭时内泄漏量小； （3）对于单向顺序阀，要求反向压力损失及正向 压力损失值均应较小。 四、顺序阀分类： ㈠按结构分类 ①直动式：适用于低压。 ②先导式：适用于高压。
㈡按控制压力来源分类 ①内控式：控制阀芯开启的压力油来自顺序阀进口。 ②外控式：控制阀芯开启的压力油从外控口外部引入。 ㈢按泄油方式分类 ①内泄式：弹簧腔内的油液直接从出油口泄漏。 ②外泄式：弹簧腔内的油液直接从外泄油口泄漏到油箱。 顺序阀有内控外泄、内控内泄、外控外泄、外控内泄六、工作原理： ㈠直动式顺序阀 直动式顺序阀通常为滑阀结构，其工作原理与直动式溢流阀相似，均为进油口测压，但顺序阀为减小调压弹簧刚度，还设置了断面积比阀芯小的控制活塞A。 顺序阀与溢流阀的区别还有： ■其一，出口不是溢流口，因此出口p2不接回油箱，而是与某一执行元件相连，弹簧腔泄漏油口L必须单独接回油箱； ■其二，顺序阀不是稳压阀，而是开关阀，它是一种利用压力的高低控制油路通断的“压控开关”，严格地说，顺序阀是一 个二位二通液动换向阀。

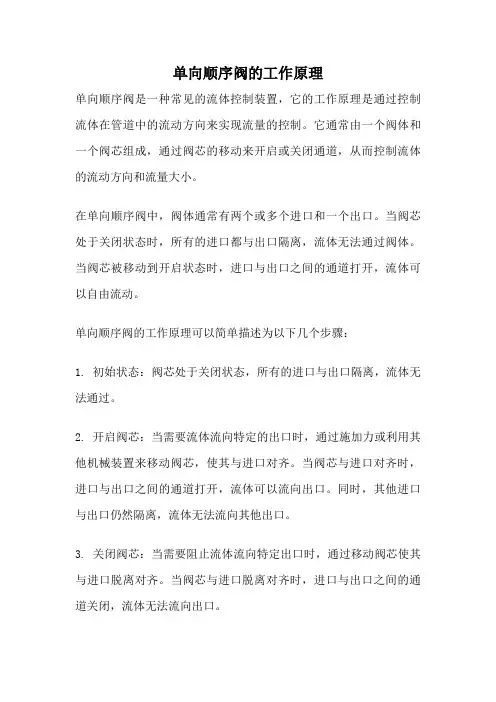

㈡先导型顺序阀 ⑴如果在直动型顺序阀的基础上，将主阀芯上腔的调压弹簧用先导调压回路代替，且将先导阀调压弹簧腔引至外泄口上，就可以构成先导式顺序阀。 ⑵这种先导式顺序阀的原理与先导式溢流阀相似，所不同的

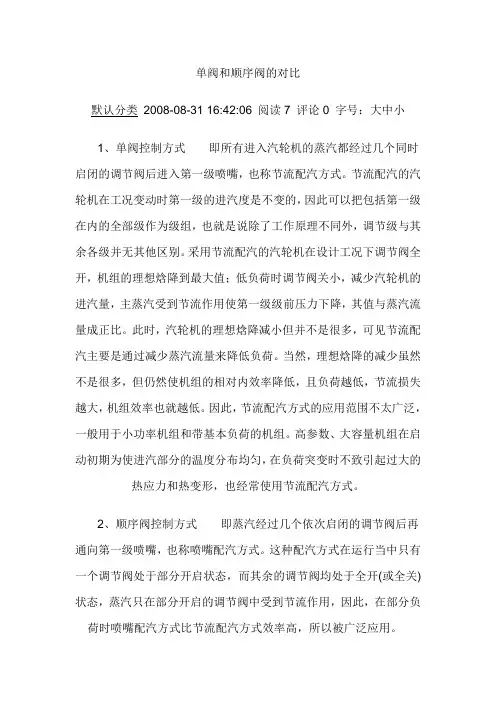

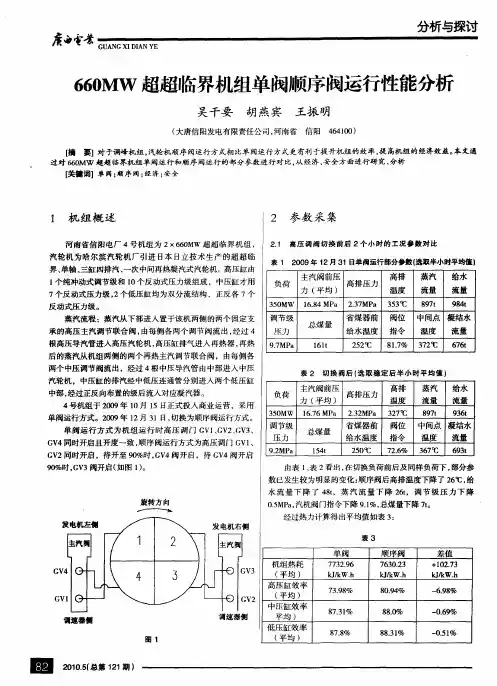

单阀和顺序阀的对比 1、单阀控制方式即所有进入汽轮机的蒸汽都经过几个同时启闭的调节阀后进入第一级喷嘴，也称节流配汽方式。节流配汽的汽轮机在工况变动时第一级的进汽度是不变的，因此可以把包括第一级在内的全部级作为级组，也就是说除了工作原理不同外，调节级与其余各级并无其他区别。采用节流配汽的汽轮机在设计工况下调节阀全开，机组的理想焓降到最大值；低负荷时调节阀关小，减少汽轮机的进汽量，主蒸汽受到节流作用使第一级级前压力下降，其值与蒸汽流量成正比。此时，汽轮机的理想焓降减小但并不是很多，可见节流配汽主要是通过减少蒸汽流量来降低负荷。当然，理想焓降的减少虽然不是很多，但仍然使机组的相对内效率降低，且负荷越低，节流损失越大，机组效率也就越低。因此，节流配汽方式的应用范围不太广泛，一般用于小功率机组和带基本负荷的机组。高参数、大容量机组在启动初期为使进汽部分的温度分布均匀，在负荷突变时不致引起过大的热应力和热变形，也经常使用节流配汽方式。 2、顺序阀控制方式即蒸汽经过几个依次启闭的调节阀后再通向第一级喷嘴，也称喷嘴配汽方式。这种配汽方式在运行当中只有一个调节阀处于部分开启状态，而其余的调节阀均处于全开(或全关)状态，蒸汽只在部分开启的调节阀中受到节流作用，因此，在部分负荷时喷嘴配汽方式比节流配汽方式效率高，所以被广泛应用。
采用喷嘴配汽方式时，第一级喷嘴的通流面积随着调节阀的开启数目不同而变化。调节级的变工况特性也和其余各级有很大区别。当调节级通流面积改变时，蒸汽流量将发生变化，达到调节机组负荷的目的。同时，在部分开启的调节阀中蒸汽流量受到节流作用，改变了理想焓降，但因流经该阀的蒸汽流量只占总流量的一部分，因此蒸汽 焓降的改变对机组功率的影响较小。 采用喷嘴配汽方式时，在第一只调节阀刚刚全开时调节级的压力比为最小，调节级的理想焓降为最大，此时，通过第一组喷嘴的蒸汽流量也达到最大值，故第一组喷嘴蒸汽流量和焓降的乘积也达到最大值，工作在其后的动叶片所承受的应力也达到最大值。可见，调节级的危险工况并不是在最大工况下，而是在第一只调节阀刚刚全开时。 3、单阀、顺序阀控制方式的应用 实际生产中，汽轮机在部分负荷下运行时喷嘴配汽方式比节流配汽方式的效率高，且较稳定。但在变工况下采用喷嘴配汽方式会使汽轮机高压部分的金属温度变化较大，调节级所对应的汽缸壁产生较大的热应力，从而降低了机组快速改变负荷的能力。为了发挥两种不同配汽方式的优点，我们采取了节流配汽——喷嘴配汽联合调节的方式，即第一只喷嘴和第二只喷嘴同时开启，使汽缸均匀受热。待第一、二只调节阀全开后再根据机组负荷需要依次开启其他调节阀。这样，就同时发挥了节流配汽和喷嘴配汽两者的优点。
浅谈汽轮机顺序阀门控制 The Discussion About Turbine Sequence Valve Control （江苏太仓环保发电公司 江苏 太仓 215433）刘铁祥 摘要：介绍电厂汽轮机顺序阀门控制原理，列举工程中的实际应用经验，揭示了汽轮机阀门管理设计的科学性以及在调试和应用中需要掌握的知识点。 关键词：电厂 汽轮机DEH 阀门控制 Abstract: This paper intorduces the principle of turbine sequence valve control and lists some application experiences, interprets the scientificity of turbine valve control as well as the knowledge should be know in commission and practice. Key word: power plant; turbine DEH; valve control 1 前言 现代大、中型发电机组中汽轮机均采用数字电液控制系统即DEH进行控制，各进汽阀门是由电信号控制、高压油动机驱动。其中进汽阀门的管理显然是DEH系统的重要功能，特别是顺序阀控制其管理程序更为科学和复杂。在调试和实际应用中顺序阀控制的参数整定同样非常严谨。如果参数整定不当则单阀与顺序阀的切换扰动过大，汽轮机主要运行参数出现异常，影响机组的安全。由此顺序阀门控制的参数整定是DEH调试的一项重要内容。 2 DEH阀门管理功能 新建机组在试运期间一般采取全周进汽的单阀运行方式，使得转子和定子的温差较小，在变负荷运行时温差影响较小，有利于机组初期的磨合。另外在机组启动过程或调峰方式运行时，也同样需要采用单阀控制。但单阀运行，高压调节阀都参与开度调节，且一般高压调门开度不大，蒸汽通过调节阀门时有较大的节流损失。机组运行要求尽量减少调节阀门的节流损失，提高汽轮机的效率。通常阀门的节流损失在阀门接近全关或接近最大流量时达到最小。顺序阀门控制方式下，只有一个高压调节阀进行开度调节，其余的调门保持全开或全关，这样减少了节流损失，提高机组热效率。下图为顺序阀门控制和单阀控制的热效率比较曲线。从中能明显的看出两者之间的差异。 降低 （ 热 效 率 ） 50 60708090100（负荷百分率）
?如何对汽轮机的进行单阀和顺序阀进行切换在实际的工作中，为了进一步提高汽轮机的使用效率，经常会 需要对汽轮机进行单阀和顺序阀的切换，但是在操作的过程中，经常会发生各种各样的问题，因此本文就简单介绍如何对汽轮机进行单阀和顺序阀的切换。 单阀方式下，蒸汽通过高压调节阀和喷嘴室，在360°全周进入调节级动叶，调节级叶片加热均匀，有效地改善了调节级叶片的应力分配，使机组可以较快改变负荷;但由于所有调节阀均部分开启，节 流损失较大。 假设阀门切换过程中汽机运行工况稳定，即真空和主蒸汽参数不变，不考虑抽汽的影响，汽机的负荷仅由蒸汽流量决定，而各个调节阀所控制的流量也只和阀门开度有关，那么可以认为汽机负荷进仅是阀门开度的单函数。单阀系数乘以单阀开度指令与顺序阀系数乘以顺序阀开度指令相加后得到的就是各个阀门实际的开度指令。单阀指令和顺序阀指令是当前负荷指令分别经过单阀曲线和顺序阀曲线转换 后得出的。 在实际的阀门切换过程中，上述分析中的假设条件是难以成立的，所以不可避免地会有负荷扰动;但如果投入闭环控制，负荷扰动在一 定程度上可以得到改善，即如果投入功率闭环回路，当实际功率与负荷设定值相差大于4%时，切换自动中止;当负荷调节精度达到3%以 内时，切换又自动恢复。投入调节级压力控制回路与此类似。 对于定压运行带基本负荷的工况，调节阀接近全开状态，这时节
流调节和喷嘴调节的差别很小，单阀/顺序阀切换的意义不大。对于滑压运行调峰的变负荷工况，部分负荷对应于部分压力，调节阀也近似于全开状态，这时阀门切换的意义也不大。对于定压运行变负荷工况，在变负荷过程中希望用节流调节改善均热过程，而当均热完成后，又希望用喷嘴调节来改善机组效率，因此这种工况下要求运行方式采用单阀/顺序阀切换来实现两种调节方式的无扰切换。 电力工作者在实际的工作中，需要不断总结经验，掌握汽轮机单阀和顺序阀间切换的规律，保障汽轮机即高效又安全的运行。
单阀/顺序阀切换的目的是为了提高机组的经济性和快速性，实质是通过喷嘴的节流配汽（单阀控制）和喷嘴配汽（顺序阀控制）的无扰切换，解决变负荷过程中均匀加热与部分负荷经济性的矛盾。单阀方式下，蒸汽通过高压调节阀和喷嘴室，在360°全周进入调节级动叶，调节级叶片加热均匀，有效地改善了调节级叶片的应力分配，使机组可以较快改变负荷；但由于所有调节阀均部分开启，节流损失较大。顺序阀方式则是让调节阀按照预先设定的次序逐个开启和关闭，在一个调节阀完全开启之前，另外的调节阀保持关闭状态，蒸汽以部分进汽的形式通过调节阀和喷嘴室，节流损失大大减小，机组运行的热经济性得以明显改善，但同时对叶片存在产生冲击，容易形成部分应力区，机组负荷改变速度受到限制。因此，冷态启动或低参数下变负荷运行期间，采用单阀方式能够加快机组的热膨胀，减小热应力，延长机组寿命；额定参数下变负荷运行时，机组的热经济性是电厂运行水平的考核目标，采用顺序阀方式能有效地减小节流损失，提高汽机热效率。 对于定压运行带基本负荷的工况，调节阀接近全开状态，这时节流调节和喷嘴调节的差别很小，单阀/顺序阀切换的意义不大。对于滑压运行调峰的变负荷工况，部分负荷对应于部分压力，调节阀也近似于全开状态，这时阀门切换的意义也不大。对于定压运行变负荷工况，在变负荷过程中希望用节流调节改善均热过程，而当均热完成后，又希望用喷嘴调节来改善机组效率，因此这种工况下要求运行方式采用单阀/顺序阀切换来实现两种调节方式的无扰切换。 假设阀门切换过程中汽机运行工况稳定，即真空和主蒸汽参数不变，不考虑抽汽的影响，汽机的负荷仅由蒸汽流量决定，而各个调节阀所控制的流量也只和阀门开度有关，那么可以认为汽机负荷进仅是阀门开度的单函数。单阀系数乘以单阀开度指令与顺序阀系数乘以顺序阀开度指令相加后得到的就是各个阀门实际的开度指令。单阀指令和顺序阀指令是当前负荷指令分别经过单阀曲线和顺序阀曲线转换后得出的。 在实际的阀门切换过程中，上述分析中的假设条件是难以成立的，所以不可避免地会有负荷扰动；但如果投入闭环控制，负荷扰动在一定程度上可以得到改善，即如果投入功率闭环回路，当实际功率与负荷设定值相差大于4%时，切换自动中止；当负荷调节精度达到3%以内时，切换又自动恢复。投入调节级压力控制回路与此类似。上述限制过程对运行人员的操作没有任何要求。这样，阀门切换过程中如果投入功率闭环，则功率控制精度在3%以内；如果投入调节级压力闭环，则调节级压力控制精度在1.5%以内。单阀/顺序阀切换也可以开环进行，显然，此时负荷扰动的大小与阀门特性曲线的准确性及汽机运行工况有关。 在单阀向顺序阀切换过程中或阀门已处于顺序阀方式时，如果汽机跳闸或出现任一个GV紧急状态，即实际阀位和阀定位卡的阀位指令之间偏差大于设定的限值，则强行将阀门置于单阀方式。这种情况下强制成单阀方式可以减小负荷扰动。
汽轮机高调门流量特性优化 试验方案 本页仅作为文档页封面，使用时可以删除 This document is for reference only-rar21year.March
皖能马鞍山发电有限公司2号机组汽轮机高调门流量特性优化试验方案 2013年4月10日
皖能马鞍山发电有限公司2号机组 汽轮机高调门流量特性优化试验方案 负责单位：安徽科讯电力技术服务中心 协作单位：皖能马鞍山发电有限公司 起日期：2013年4月10日14:00——20：00 负责人：张兴 工作人员：张兴、施壮 编写 ____________ 审阅 ____________ 审核____________ 批准____________
皖能马鞍山发电有限公司2号机组 汽轮机高调门流量特性优化试验方案 1、试验目的 为提高皖能马鞍山发电有限公司2号机组运行的安全性和经济性，根据合同要求，我单位计划于2013年4月10日对2号机组汽轮机高调门进行流量特性测试及优化，并完成2号机组汽轮机进行单/顺阀切换试验。 2、试验条件 （1）、机组在设计的正常工况下稳定运行，负荷能从额定负荷（汽机高调门全开时）至60%左右的额定负荷范围之间变化。 （2）、试验过程中由运行人员手动控制燃料量维持主汽压力稳定。 （3）、信号测量设备应满足精度要求并有效期内的检定合格证书。数据记录通过分散控制系统进行。 （4）、历史数据站工作正常，能完成对主汽压力、调节级压力、给定值、流量指令、阀位指令/开度、功率等参数的采集，并能生成*.csv或*.xls格 式文件，且数据分辨率满足测试要求。 3、试验内容 通过汽轮机高调门流量特性测试及参数优化试验，根据机组实际特性及标准流量参考线对多阀、单阀流量特性进行统一整定。 4、试验方法及步骤 各高调门单个流量特性测试
电厂汽轮机单阀/顺序阀切换的实现 作者： 时间： 2010 年 2 月
电厂汽轮机单阀/顺序阀切换的实现 摘要：汽轮机单阀/顺序阀切换的逻辑，是电厂节能降耗的手段之一，本文主要针对汽轮机的单阀/顺序阀切换逻辑的分析、存在问题的提出、分析以及解决过程，及切换功能的实现进行全过程论述。 关键词：单阀顺序阀切换逻辑 一．概述 “十一五”规划明确要求，到2010年我国单位GDP的能耗要比“十五”末期下降20%，衡量一个发电厂经济性的好坏，就是要看它的综合指标——发电成本，即对外供1度电所需的成本费用。火力发电厂汽轮机作为能量转换的中间设备，运行方式的优化是节能降耗的主要手段，对保证机组的安全性和经济性起到关键作用。 **发电厂隶属**，电厂的主要设备是：锅炉采用**锅炉厂高温超高压一次中间再热、单汽包自然循环、****蒸汽锅炉（YG—***/13.74—M），汽轮机采用**汽轮机厂的超高压、单轴、双缸双排汽、一次中间再热、凝汽式汽轮机（N***—**.24/***/***型），发电机是**发电设备厂的WX**Z-073LLT。热控系统主网主要采用DCS集散控制方式，辅网采用PLC控制系统。汽轮机采用DEH控制方式，DEH控制系统为纯电调系统，整套系统采用北京ABB贝利控制有限公司的Symphony控制系统(软硬件由北京ABB贝利控制有限公司提供)，液压部分采用常规低压透平油系统。直接由DEH通过电液转换器进行控制调节汽阀油动机，以达到控制汽机转速和负荷的目的。 **积极响应国家的节能降耗的政策，立足于本厂实际，多方面、全方位的实施全厂的节能降耗各项工作。本文重点介绍汽轮机单阀/顺序阀切换功能的实现。 所谓汽机单阀控制方式，是指根据负荷的给定值，经过汽机阀门管理程序的逻辑判断，所有高压调门开启方式相同，且各高调门的开度均一致。因控制汽阀沿汽轮机的径向对称布置，因此这种方式将使汽轮机的高压缸第一级汽室内温度的分布比较均匀，在负荷变化时汽轮机的转子和定子之间的温差最小，减少了机组的热应力，使机组可以承受较大的符合变化率。但是，从机组的运行经济上看，
