锁相环路及其在调频\鉴频电路中的应用
摘要：本文主要介绍锁相环工作原理，及其在无线电技术中发挥的优越性能，给出一种实验的方法来测量锁相环的同步带和捕捉带，分析其在调频和鉴频电路中的应用。
关键词：锁相环；原理；同步带；捕捉带
在无线电技术中，各种类型的反馈控制电路得到了广泛的应用。锁相环路就是其中一种，它以其优越的稳频、滤波等性能，在许多反馈控制系统中发挥着重要的作用。锁相环路在早期电视机同步系统中的应用，使电视图像的同步性能得到了很大的改善。而在锁相环接收机中，由于中频信号可以锁定，频带可以做的很窄，带宽的大幅下降，使得输出信噪比大大提高了。在空间技术中，比如接收来自宇宙飞行器的微弱信号，相比超外差式接收机的宽频带，信噪比也很低。锁相环路简称锁相环（PLL）。锁相环利用外部输入的参考信号控制环路内部振荡信号的频率和相位。因锁相环输出信号频率能够自动跟踪输入信号的频率，所以锁相环通常用于闭环跟踪电路。锁相环在工作的过程中，当输出信号的频率与输入信号的频率相等时，输出信号与输入信号电压保持某种特定的关系，即输出电压与输入电压的相位被锁定，这也是锁相环名称的由来。锁相环路由三部分组成：鉴相器PD、环路滤波器LF和压控振荡器VCO。
1鉴相器组成
鉴相器PD通常鉴相器由模拟相乘器和低通滤波器组成。设输入信号为Ui （t）和本振信号（压控振荡器输出信号）Uo（t）。输入、输出信号在鉴相器中进行比较，输出一个与两者相位差成比例的电压，称作误差电压，记为Ud(t)；该电压是两个信号相位差的函数。环路滤波器LF为线性电路低通滤波器，作用是滤除误差电压Ud（t）中的高频分量及噪声，具有窄带滤波器的特性。如果电路设计合理，会得到一个极窄的通道。经过LF输出的电压为Uc（t），将它加给压控振荡器。压控振荡器VCO 通常由变容二极管和电抗管等组成振荡电路。VCO的输出频率受Uc（t）的控制。当Uc（t）变化时，引起二极管结电容的变化，从而振荡器频率发生改变。因此Uc（t）控制着VCO的输出频率，直至两者频率相等。具体就是：
当输入信号和输出信号频率相同相差恒定时，鉴相器输出中的低频分量为零，环路滤波器的输出也为零，压控振荡器的振荡频率不发生变化。如果二者的频率不一致，则鉴相器将产生低频分量，通过环路滤波器后输入压控振荡器，使其频率发生变化。环路设计得合适，这种变化会不断地使输出信号的频率与输入信号的频率趋于一致，最终二者频率相等相位差恒定，此时的Ud（t），Uc（t）均为直流电压，VCO的输出频率将不再变化，环路处于“锁定”状态。当输入信号的频率发生变化时，VCO的输出跟随着这个变化，进入了跟踪和捕捉的过程，达到频率相等的要求。所以，压控振荡器实质就是电压—频率变换器，其特性可
锁相电路（PLL）及其应用 自动相位控制（APC）电路，也称为锁相环路（PLL），它能使受控振荡器的频率和相位均与输入参考信号保持同步，称为相位锁定，简称锁相。它是一个以相位误差为控制对象的反馈控制系统，是将参考信号与受控振荡器输出信号之间的相位进行比较，产生相位误差电压来调整受控振荡器输出信号的相位，从而使受控振荡器输出频率与参考信号频率相一致。在两者频率相同而相位并不完全相同的情况下，两个信号之间的相位差能稳定在一个很小的围。 目前，锁相环路在滤波、频率综合、调制与解调、信号检测等许多技术领域获得了广泛的应用，在模拟与数字通信系统中已成为不可缺少的基本部件。 一、锁相环路的基本工作原理 1．锁相环路的基本组成 锁相环路主要由鉴频器（PD）、环路滤波器（LF）和压控振荡器（VCO）三部分所组成，其基本组成框图如图3-5-16所示。 图1 锁相环路的基本组成框图 将图3-5-16的锁相环路与图1的自动频率控制（AFC）电路相比较，可以看出两种反馈控制的结构基本相似，它们都有低通滤波器和压控振荡器，而两者之间不同之处在于：在AFC环路中，用鉴频器作为比较部件，直接利用参考信号的频率与输出信号频率的频率误差获取控制电压实现控制。因此，AFC系统中必定存在频率差值，没有频率差值就失去了控制信号。所以AFC系统是一个有频差系统，剩余频差的大小取决于AFC系统的性能。 在锁相环路（PLL）系统中，用鉴相器作为比较部件，用输出信号与基准信号两者的相位进行比较。当两者的频率相同、相位不同时，鉴相器将输出误差信号，经环路滤波器输出
控制信号去控制VCO ，使其输出信号的频率与参考信号一致，而相位则相差一个预定值。因此，锁相环路是一个无频差系统，能使VCO 的频率与基准频率完全相等，但二者间存在恒定相位差（稳态相位差），此稳态相位差经鉴相器转变为直流误差信号，通过低通滤波器去控制VCO ，使0f 与r f 同步。 2．锁相环路的捕捉与跟踪过程 当锁相环路刚开始工作时，其起始时一般都处于失锁状态，由于输入到鉴相器的二路信号之间存在着相位差，鉴相器将输出误差电压来改变压控振荡器的振荡频率，使之与基准信号相一致。锁相环由失锁到锁定的过程，人们称为捕捉过程。系统能捕捉的最大频率围或最大固有频带称为捕捉带或捕捉围。 当锁相环路锁定后，由于某些原因引起输入信号或压控振荡器频率发生变化，环路可以通过自身的反馈迅速进行调节。结果是VCO 的输出频率、相位又被锁定在基准信号参数上，从而又维持了环路的锁定。这个过程人们称为环路的跟踪过程。系统能保持跟踪的最大频率围或最大固有频带称为同步带或同步围，或称锁定围。 捕捉过程与跟踪过程是锁相环路的两种不同的自动调节过程。 由此可见，自动频率控制（AFC ）电路，在锁定状态下，存在着固定频差。而锁相环路控制（PLL ）电路，在锁定状态下，则存在着固定相位差。虽然锁相环存在着相位差，但它和基准信号之间不存在频差，即输出频率等于输入频率．这也表明，通过锁相环来进行频率控制，可以实现无误差的频率跟踪．其效果远远优于自动频率控制电路． 3．锁相环路的基本部件 1）鉴相器（PD —Phase Detector ） 鉴相器是锁相环路中的一个关键单元电路，它负责将两路输入信号进行相位比较，将比较结果从输出端送出。 鉴相器的电路类型很多，最常用的有以下三种电路． （1）模拟乘法器鉴相器，这种鉴相器常常用于鉴相器的两路输入信号均为正弦波的锁相环电路中。 （2）异或门鉴相器，这种鉴相器适合两路输入信号均为方波信号的锁相环电路中，所以异或门鉴相器常常应用于数字电路锁相环路中。 （3）边沿触发型数字鉴相器，这种鉴相器也属于数字电路型鉴相器，对输入信号要求不严，可以是方波，也可以是矩形脉冲波．这种电路常用于高频数字锁相环路中。 图2 是异或门鉴相器的鉴相波形与鉴相特性曲线。
《高频电子线路》 课程设计报告 题目：正交鉴频电路的设计 专业：电子信息工程 班级：11电信一班 姓名：陈文董彬彬李丰朱越 梁富慧黄兴荣谷和伟 指导教师：冯锁 电气工程系 2013年12月12日
《高频电子线路》任务书
摘要 鉴频器使输出电压和输入信号频率相对应的电路。按用途可分为两类。第一类用于调频信号的解调。常见的有斜率鉴频器、相位鉴频器、比例鉴频器等，对这类电路的要求主要是非线性失真小，噪声门限低。第二类用于频率误差测量，如用在自动频率控制环路中产生误差信号的鉴频器。对这类电路的零点漂移限制较严，对非线性失真和噪声门限则要求不高。本设计使用LA1596为核心，设计正交鉴频器。 Multisim是美国国家仪器（NI）有限公司推出的以Windows为基础的仿真工具，适用于板级的模拟/数字电路板的设计工作。它包含了电路原理图的图形输入、电路硬件描述语言输入方式，具有丰富的仿真分析能力。工程师们可以使用Multisim交互式地搭建电路原理图，并对电路进行仿真。Multisim提炼了SPICE 仿真的复杂内容，这样工程师无需懂得深入的SPICE技术就可以很快地进行捕获、仿真和分析新的设计，这也使其更适合电子学教育。通过Multisim和虚拟仪器技术，PCB设计工程师和电子学教育工作者可以完成从理论到原理图捕获与仿真再到原型设计和测试这样一个完整的综合设计流程。 关键字：正交鉴频器；LM1596；解调；Multisim10
目录 第一章绪论............................................................................ 错误！未定义书签。第二章Multisim软件 . (6) 2.1 Multisim发展简介 (6) 2.2 Multisim 组成 (6) 2.3 仿真的内容 (7) 2.4 Multisim新特点 (7) 2.5 电路的构建及仿真 ............................................ 错误！未定义书签。第三章正交鉴频电路的设计. (9) 3.1鉴频器原理 (9) 3.2 正交鉴频器原理 (10) 3.3 鉴频特性 (11) 3.4正交鉴频器的工作原理图 (12) 3.5 设计原理数据分析 (13) 第四章仿真与调试 (15) 4.1仿真原理图 (15) 第五章总结 (18) 参考文献 (19)
实验十一锁相环调频发射与接收实验 121180166 赵琛 一、实验目的 1. 加深锁相环工作原理和调频波解调原理的理解。 2. 掌握NE564构成的锁相环鉴频电路的原理和调试方法。 3. 锁相环调频发射电路与锁相环鉴频接收电路进行通信实验，加深对通信系统的理解。 二、实验使用仪器 1．NE564锁相和调频实验板 2．100MHz泰克双踪示波器 3. FLUKE万用表 4. 高频信号源 5. 低频信号源 三、实验基本原理与电路 1. 锁相环鉴频电路 用锁相环路可实现调频信号的解调。如果将环路的频带设计得足够宽，则压控振荡器的振荡频率跟随输入信号的频率而变。若压控振荡器的电压-频率变换特性是线性的，则加到压控振荡器的电压，即环路滤波器输出电压的变化规律必定与调制信号的规律相同。故从环路滤波器的输出端，可得到解调信号。用锁相环进行已调频波解调是利用锁相环的跟踪特性，这种电路称调制解调型PLL。锁相鉴频原理框图如图11-1所示 图11-1锁相鉴频原理框图
采用NE564锁相环集成芯片来实现鉴频，由于其内部的压控振荡器转换增益不高，为了获得有效的解调输出信号，要求输入调频信号的频偏尽可能的大一些。 下图11-2是NE564构成调频信号解调的典型电路图。 图11-2 NE564构成调频信号解调的典型电路图 2.实验电路 锁相环鉴频实验电路见图11-3： 图11-3 调频信号解调实验电路图
电路原理： 电容C12和C13是5V的直流电源的去耦电容，NE564的1脚和10脚外接5V 正电源，8脚接地。12脚和13脚之间有一个可变电容，可以微调压控振荡器的中心频率，跳线开关S8可以切换固定电容，决定了载波中心频率的范围。已调频信号从TP1处输入，电容C1是隔直电容，调频信号从6脚输入鉴相器，电阻R1和电容C2是7脚外接的滤波电路。9脚是压控振荡器的输出端，电阻R3是上拉电阻。3脚是鉴相器的另外一个输入端，9脚和3脚相连构成调频解调电路。调频信号可以从9脚输出，在TP4端可以通过示波器观察调频信号。芯片的4，5脚分别外接低通滤波器的滤波电容。TP3是环路低通滤波器的输出端。滑动变阻器W1可以调节芯片2脚的基准电流，从而调整NE564的频率锁定范围。16脚是FSK解调的输出端。在16脚处可以外接示波器观察FSK解调出的TTL电平的数字基带信号。14脚是普通调频信号的解调输出端，在TP3处可以用示波器观察到解调输出的调制信号，电容C14是解调信号输出端外接的积分电容。15脚是NE564内部斯密特触发器的迟滞电压控制端。 四、实验内容 1. 锁相环路的调整。 2. 锁相环路调频电路的调整。 3. 锁相环路鉴频电路的调整。 4. 锁相环调频发射电路与接收电路的通信实验。 五、实验步骤 1. 锁相环路调频电路的调整 在实验箱主板上插上锁相环调频与测试电路实验模块和锁相环鉴频实验电路模块，接通实验箱上电源开关，电源指标灯点亮。根据实验十调整好锁相环调频电路，产生中心频率为10.7MHz的调频信号输出。 2. 锁相环路鉴频电路的调整 将开关S8的1端合上，微调滑动变阻器W1和可变电容CW，使得在TP4处测得的压控振荡器的振荡频率为10.7M。 锁相环路调频电路的调整完毕后，将锁相环调频与测试电路实验板产生的调频信号（FM）由OUT端接入锁相环路鉴频电路模块TP1端。当锁相环鉴频电路模
手机射频部分的关键电路----锁相环电路 锁相坏电路是一种用来消除频率误差为目的反馈控制电路，目前市场销售的手机基本上都是采用这种电路来控制射频电路中的压控振荡器。使其输出准确稳定的振荡频率。如锁相坏(PLL)电路出现故障将导致本振的频率输出不准确，则导致手机无信号。 目前通信终端设备中对频率的稳定采用的是频率合成CSYN技术。频率合成的基本方法有三种：第一种直接频率合成；第二种锁相频率合成(PLL)；第三种直接数字频率合成(DDS)。由于锁相频率合成技术在电路设计方面(简单)，成本方面控制灵敏度方面，频谱纯净度方面等。都要胜于直接频率合成，与直接数字频率合成。所以被移动通信终端设备广范采用。它在手机电路中的作用是控制压控振荡器输出的频率，相位与基准信号的频率，相位保持同步。 锁相坏电路的构成与工作原理： 1、构成：它是由鉴相器(PD)低通滤波器(LPF) 压控振荡器(VCO)三部分组成。 鉴相器：它是一个相位比较器。基准频率信号和压控振荡器输出的取样频率在其内部 进行相位比较，输出误差电压。 低通滤波器：是将鉴相器输出的锁相电压进行滤波，滤除电流中的干扰和高频成分。得到一个纯净的直流控制电压。 压控振荡器：产生手机所要的某一高频频率。 （注：SYNEN、SYNCLK、SYNDATA来自CPU控制分频器，对本振信号进行N次分频）。 当VCO产生手机所须的某一高频频率。一路去混频管，另一路反馈给锁相环，中的分频器进行N次分频。在这里为什么要进行N次分频呢？首先要说明一下基准频率与VCO振荡取样频率在鉴相要满足3个条件。 ①频率相同。②幅度相同。③相位不同。为了满足鉴相条件，所以在电路中设置了分 频器。VCO振荡频率取样信号送入分频器完成N次分频后，得到一个与基准频率相位不同，但频率
1.锁相环的基本原理和模型 在并网逆变器系统中，控制器的信号需要与电网电压的信号同步，锁相环通过检测电网电压相位与输出信号相位之差，并形成反馈控制系统来消除误差，达到跟踪电网电压相位和频率的目的。一个基本的锁相环结构如图1-1所示，主要包括鉴相器，环路滤波器，压控振荡器三个部分。 图1-1 基本锁相环结构 鉴相器的主要功能是实现锁相环输出与输入的相位差检测；环路滤波器的主要作用应该是建立输入与输出的动态响应特性，滤波作用是其次；压控振荡器所产生的所需要频率和相位信息。 PLL 的每个部分都是非线性的，但是这样不便于分析设计。因此可以用近似的线性特性来表示PLL 的控制模型。 鉴相器传递函数为：)(Xo Xi Kd Vd -= 压控振荡器可以等效为一个积分环节，因此其传递函数为：S Ko 由于可以采用各种类型不同的滤波器（下文将会讲述），这里仅用)(s F 来表示滤波器的传递函数。 综合以上各个传递函数，我们可以得到，PLL 的开环传递函数，闭环传递函数和误差传递函数分别如下： S s F K K s G d o op )()(=，)()()(s F K K S s F K K s G d o d o cl +=，) ()(s F K K S S s H d o += 上述基本的传递函数就是PLL 设计和分析的基础。 2.鉴相器的实现方法 鉴相器的目的是要尽可能的得到准确的相位误差信息。可以使用线电压的过零检测实现，但是由于在电压畸变的情况下，相位信息可能受到严重影响，因此需要进行额外的信号处理，同时要检测出相位信息，至少需要一个周波的时间，动态响应性能可能受到影响。 一般也可以使用乘法鉴相器。通过将压控振荡器的输出与输入相乘，并经过一定的处理得到相位误差信息。 在实际的并网逆变器应用中还可以在在同步旋转坐标系下进行设计，其基本的目的也是要得的相差的数值。同步旋转坐标系下的控制框图和上图类似，在实际使用中，由于pq 理论在电网电压不平衡或者发生畸变使得性能较差，因而较多的使用dq 变换，将采样得到的三相交流电压信号进行变化后与给定的直流参考电压进行比较。上述两种方法都使用了近似，利用在小角度时正弦函数值约等于其角度，因而会带来误差，这个误差是人为近似导致的误差，与我们要得到的相位误差不是一个概念，最终的我们得到相位误差是要形成压控振荡器的输入信号，在次激励下获得我们所需要的频率和相位信息。 2.1乘法鉴相器
目录 一设计总体思路及比较 (2) 二单元电路思路 (6) 输入回路 (6) 本机荡回路 (8) 中频滤波器匹配参数 (10) 限频电路 (12) 鉴频电路 (13) 低频放大电路 (14) 三总结体会 (15) 四总原理图 (16) 参考资料 (17)
第一章设计总体思路及方案比较 一．调频收音机的主要指标 调频接收机的主要指标有： 1工作频率范围 接收系统可以接受到的无线电波的频率范围称为接收机的工作频率范围。接受系统的工作频率必须与发射机的工作频率工作频率相对应。调频接收机的频率范围为88~108MH，是因为调频广播收音机的工作范围也为88~108MH。 2 灵敏度 接收系统接受微弱信号的能力称为灵敏度。一般用输入信号电压的大小来表示。接收的输入信号越小，灵敏度越高。调频接收机的灵敏度一般为5~30uv。 3选择性 接收系统从各种信号和干扰信号中选出所需信号，抑制不需要的信号的能力称为选择性，单位用dB表示，dB数越高，选择性越好。调频接收机的中频干扰应大于50dB。 4 频率特性 接收系统的频率响应范围称为频率特性或通频带。 5 输出功率 负载输出的最大不失真功率称为输出功率。
二调频接收机的系统方框图 调频接收机的系统方框图如所示，它是由输入回路，高频放大器，混频器，本机振荡，中频放大器，鉴频器，低频放大器等电路组成。其工作原理是：天线接受到的高频信号，经输入调谐回路选频为f1，再经高频放大器放大进入混频级。本机振荡器输出的另一高频f2也进入混频级，则混频级的输出为含有f1、f2、（f1+f2）、（f2-f1）等频率分量的信号。混频级的输出接调频回路选出中频信号（f2-f1），再经中频放大器放大，获得足够高增益，然后鉴频器解调出低频调制信号，由低频功放级放大。 三MC3362芯片特点 MC3362是低功耗窄带双变频超外差式调频接收机系统集成电路，它的片内包含两个本征，两个混频器，两个中放和正交鉴频等功能电路。MC3362的接收频率可达450MHz，采用内部本征时，也可
基本组成和锁相环电路 1、频率合成器电路 频率合成器组成： 频率合成器电路为本机收发电路的频率源，产生接收第一本机信号源和发射电路的发射 信号源，发射信号源主要由锁相环和VCO 电路直接产生。如图3-4 所示。 在现在的移动通信终端中，用于射频前端上下变频的本振源（LO ），在射频电路中起着非常 重要的作用。本振源通常是由锁相环电路（Phase-Locked Loop ）来实现。 2.锁相环： 它广泛应用于广播通信、频率合成、自动控制及时钟同步等技术领域 3.锁相环基本原理： 锁相环包含三个主要的部分:⑴鉴相器(或相位比较器,记为PD 或 PC):是完成相位比较的单元, 用来比较输入信号和基准信号的之间的相位.它的输出电压正比于两个输入信号之相位差.⑵低通滤波器(LPF): 是个线性电路,其作用是滤除鉴相器输出电压中的高频分量,起平滑滤波的 作用 .通常由电阻、电容或电感等组成，有时也包含运算放大器。⑶压控振荡器（VCO ）：振
荡频率受控制电压控制的振荡器，而振荡频率与控制电压之间成线性关系。在PLL 中，压控振荡器实际上是把控制电压转换为相位。 1、压控振荡器的输出经过采集并分频； 2、和基准信号同时输入鉴相器； 3、鉴相器通过比较上述两个信号的频率差，然后输出一个直流脉冲电压； 4、控制 VCO ，使它的频率改变； 5、这样经过一个很短的时间，VCO的输出就会稳定于某一期望值。 锁相环电路是一种相位负反馈系统。一个完整的锁相环电路是由晶振、鉴相器、R 分频器、N 分频器、压控振荡器（VCO ）、低通滤波器（LFP）构成，并留有数据控制接口。 锁相环电路的工作原理是：在控制接口对R 分频器和N 分频器完成参数配置后。晶振产生 的参考频率（ Fref）经 R 分频后输入到鉴相器，同时VCO 的输出频率（ Fout）也经 N 分频后输入到鉴相器，鉴相器对这两个信号进行相位比较，将比较的相位差以电压或电流的方式 输出，并通过 LFP 滤波，加到 VCO 的调制端，从而控制 VCO 的输出频率，使鉴相器两输入端的 输入频率相等。 锁相环电路的计算公式见公式: Fout=(N/R)Fref 由公式可见，只要合理设置数值N 和 R，就可以通过锁相环电路产生所需要的高频信号。 4.锁相环芯片 锁相环的基准频率为13MHz ，通过内部固定数字频率分频器生成5KHz 或 6.25KHz 的参考频率。 VCO 振荡频率通过IC1 内部的可编程分频器分频后，与基准频率进行相位比较，产 生误差控制信号，去控制VCO，改变VCO的振荡频率，从而使VCO输出的频率满足要求。如图 3-5 所示。 N=F VCO /F R N：分频次数 F VCO： VCO 振荡频率
一、设计方案及电路基本原理 1.设计目的 （1）了解调频接收机的工作原理及组成。 （2）按照给定的技术指标成对调频接收机的设计。 （2）掌握调频接收机的仿真方法。 2.设计思想及工作原理 电路的开始部分是由高频放大电路和本振信号混频，输出一个中频信号。因为这是超外差调频接收机，所以混频电路和调幅接收机有着明显的不同，在调频电路中，本振电路是独立的。在放大电路部分，采用场效应管共源极放大电路。本振电路才用LC 振荡电路，两个信号分别输入混频器，得到一个中频信号。为了得到高的增益，而整个电路的增益取决于中放，同时也抑制了邻近干扰。在中频放大电路的输出端，接一个限幅器，其目的是如果直接接鉴频器，很可能得到很多不需要的波形，用滤波器很难滤除，所以在鉴频器的输入端加一级限幅器，去除不需要的波，使输出更为纯净。鉴频器是将原调制信号解调出来，在本次设计中采用比例鉴频器。为了能够得到我们所需要的效果，在电路的最后采用低频放大电路。调频接收机的原理框图如图1所示。 图1 调频接收机原理框图 二、设计方案 1.单元电路设计 (1) 高频功率放大电路 输入回路 高频放大 混频 中频放大 鉴频 低频功放 本机震荡 控制器
如图2所示为共射级接法的晶体管高频小信号放大器。他不仅要放大高频信号，而且还要有一定的选频作用，因此晶体管的负载为LC 并联谐振回路。在高频情况下，晶体管本身的极间电容及连接导线的分布参数等会影响的频率和相位。晶体管的静态工作点由电阻2RA ,3RA , 4RA 及6RA 决定，其计算方法与低频单管放大器相同。 其工作原理为：从天线1ANTA 接收到的高频信号经过1CA 、1CCA 、1LA 组成的选频回路，选取信号为10.7s f MHz =的有用信号，经晶体管21/d B f f f QL =-=进行放大，由3CA 、1TA 初级组成的调谐回路，进一步滤除无用信号，将有用信号经变压器和1CB 耦合进入3361MC 。 ANTA1 KA1 RA11K +VCC RA25.1K RA318K RA410K RA61.5K RA51K LA122uh LEDA1 CA50.1uF CA3120p CA133p CA40.01u F CA2103 CCA1 R 50K QA13DG12C TA1 JB1 TTA2 TTA1 JA1 图2 高频功率放大电路原理图 （2）混频器及本机震荡 混频器的作用是将高频调制信号变换为中频调制信号，所改变的只是被调信号的载频，而信号的调制规律是不能改变的。混频器有不同类型，混频增益约为-10Db~30dB 左右。混频器的输出应和中放输入级匹配，混频电路可以采用如图3的二极管混频电路。 对本机振荡器的要求是：频率可调，并和输入回路及高放负载回路同步调整（统
用锁相环路设计FM调制解调器 一、基于锁相环的调频调制原理 FM调制原理图（PLL调制器） 根据环路的线性相位模型，可以导出在调制信号U f(t)作用下，环路的输出相位（以下均用它的拉普拉斯变换表示）：﹒ =He（s）﹒（1/s）﹒K0﹒UF(s) VCO输出频率相对于自由振荡频率ω0的频偏即为sθ2(s)。有以上式得 Sθ2(s)= He（s）﹒K0 ﹒UF(s) 由于K0是常数，He（s）具有高通特性，可见只要在He（s）的带通之内，输出频偏与调制信号的幅度成正比，这样就产生了FM信号。由以上说明可知，完成FM依赖于锁相环路的误差传递函数He（s），必须使调制频率Ω在频率特性He（jΩ）的通带之内才行。因为He （jΩ）具有高通特性，所以图方案在调制频率Ω很低，进入He（j Ω）的阻带之后，调制频偏是很小的。 二，simulink仿真框图（FM调制）为：
各元器件参数如下： 环路滤波器的参数为： 电压控制振荡器的参数为：
调制信号的参数为： 输出波形图为：
三,基于锁相环的调频解调原理 调制跟踪的锁相环路本身就是一个FM解调器，从压控振荡器输入端得到解调输出。 发射机部分用PLL集成电路构成，VCO作为FM调制器，PD用一个相乘器，这里用作缓冲发大，只要在另一端加一固定偏置电压即可。接收机是一通用的线性PLL电路。利用PLL良好的调制跟踪特性，使PLL跟踪输入FM信号的瞬时相位的变化，从而从VCO控制端获得解调输出。 四，simulink仿真框图为：
各元器件参数如下： 环路滤波器的参数为： 电压控制振荡器的参数为： 调制信号的参数为：
备战飞思卡尔智能车大赛.开始模块总结. 锁相环设置. 公式: PLLCLK=2*OSCCLK*(SYNR+1)/(REFDV+1), fbus=PLLCLK/2 void INIT_PLL(void) { CLKSEL &= 0x7f; //选用外部时钟.准备设置锁相环 PLLCTL &= 0x8F; //禁止锁相环 SYNR = 0xc9; //设置SYNR REFDV = 0x81; //设置REFDV PLLCTL |=0x70; //锁相环使能 asm NOP; asm NOP; //两个机器周期缓冲时间 while(!(CRGFLG&0x08)); //等待锁相环锁定 CLKSEL |= 0x80; //设置锁相环为时钟源 } 飞思卡尔XS128的PLL锁相环详细设置说明——关于如何提高总线工作频率PLL锁相环就相当于超频单片机超频的原因和PC机是个一道理。分频的主要原因是外设需要的工作频率往往远低于CPU/MEMORY这也和PC机南北桥的原理类似。总线频率设置过程 1、禁止总中断 2、寄存器CLKSEL(时钟选择寄存器)的第七位置0即CLKSEL_PLLSEL=0。选择时钟源为外部晶振OSCCLK(外接晶振频率)在PLL(锁相环)程序执行前内部总线频率为OSCCLK/2 3. PLLCTL_PLLON=1 打开PLL 4.设置SYNR时钟合成寄存器、REFDV时钟分频寄存器、POSTDIV三个寄存器的参数 5、_asm(nop) _asm(nop);加入两条空指令使锁相环稳定 6、while(!(CRGFLG_LOCK==1));//时钟校正同步 7、CLKSEL_PLLSEL=1; 下面详细说一下频率的计算一、时钟合成寄存器SYNR寄存器结构VCOFRQ[1:0]控制压控振动器VCO的增益默认值为00VCO的频率与VCOFRQ[1:0]对应表

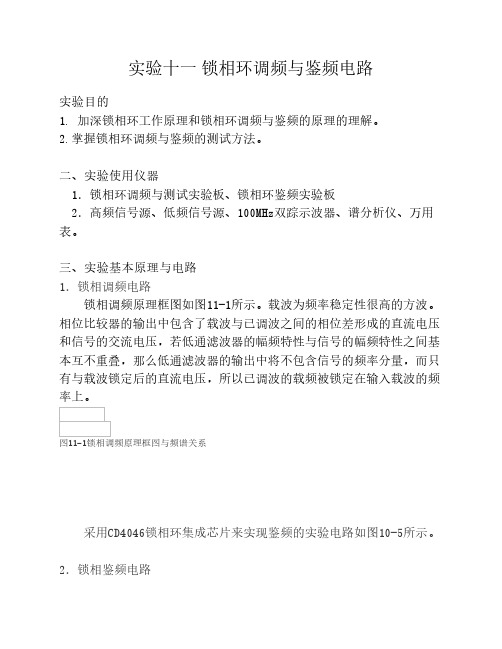

实验十一锁相环调频与鉴频电路 实验目的 1. 加深锁相环工作原理和锁相环调频与鉴频的原理的理解。 2.掌握锁相环调频与鉴频的测试方法。 二、实验使用仪器 1．锁相环调频与测试实验板、锁相环鉴频实验板 2．高频信号源、低频信号源、100MHz双踪示波器、谱分析仪、万用表。 三、实验基本原理与电路 1．锁相调频电路 锁相调频原理框图如图11-1所示。载波为频率稳定性很高的方波。相位比较器的输出中包含了载波与已调波之间的相位差形成的直流电压和信号的交流电压，若低通滤波器的幅频特性与信号的幅频特性之间基本互不重叠，那么低通滤波器的输出中将不包含信号的频率分量，而只有与载波锁定后的直流电压，所以已调波的载频被锁定在输入载波的频率上。 图11-1锁相调频原理框图与频谱关系 采用CD4046锁相环集成芯片来实现鉴频的实验电路如图10-5所示。2．锁相鉴频电路
锁相环鉴频电路的系统原理框图如图11-2所示，设输入为，输出为，低通滤波器的传递函数为。 图11-2锁相鉴频电路的原理框图 为直流分量，经隔直电路将被隔除，输出端仅有由输入引起的输出。由正弦信号进过线性系统的输出为幅值被传递函数的幅频特性函数加权，相位增加传递函数的相频特性函数，输出可表示为 采用CD4046锁相环集成芯片来实现鉴频的实际电路如图11-3所示。调频信号FM从相位比较器I输入（14端），PLL入锁后，VCO的振荡频率将跟踪调频信号的频率变化，经低通滤波器滤去载频信号后，从10端输出解调信号。 四、实验内容 1.锁相环路调频电路调频 2.锁相环路鉴频电路鉴频 五、实验步骤 1. 锁相环路调频电路调频
实验电路如图10-5 选择相位比较器1。接通J1、J3下、J4， J2下。用高频信号源输出频率为500KHz、幅值为10V的01方波，作为载波由IN1输入到实验电路。用低频信号源输出频率为1kHZ、幅值为1V的调制信号从IN2加入。在OUT 端可得到调频波中心频率为500KHz的调频信号。 用谱分析仪观察调频波的频谱。分别改变信号的频率和幅值，观察调频波的频谱的变化。绘制定性的频谱，试述调频波的频谱与信号的幅值、频率的关系。 2．锁相环路鉴频电路鉴频 选择相位比较器1，J2断开。锁相环路调频电路的调整完毕后，将锁相环调频与测试电路实验板产生的调频信号（FM）由OUT端接入锁相环路鉴频电路模块IN端。当锁相环路鉴频电路模块的锁相环在FM信号上锁定时，压控振荡器跟踪这个信号频率的瞬间，VCO的输入电压是来自相位检测的经滤波的误差电压，它包含由产生的直流分量和引起的输出。由OUT端输出。 用示波器输入交流耦合观察、记录鉴频输出波形。并与输入调频电路的信号做比较，分析增益、谐波失真、延时等。 六、思考题 1.估算本锁相环调频实验电路的信号的下限频率。 2. 试分析输入调频信号与鉴频输出波形的延时形成的原因。 3. 总结由本实验的收获、体会及对本实验的建议。
《高频电子线路》课程设计说明书 调频接收机设计 院部：电气与信息工程学院 学生姓名：谢曾闻达、刘泽仁、姚一鸣 指导教师：刘海波 专业：通信工程 班级：通信1102班 学号： 完成时间：2013年12月
摘要 信息传递是人类社会生活的重要内容，没有通信，人类社会是不可想象的，从古到今的烽火到近代的旗语，都是人们寻找快速远距离的通信手段。 今年来，电子工业发展非常惊人，当然这些进步都成了人类生活不可缺少的东西，1937年莫尔斯发明的有线电报开创了利用电传递信息的新时代，1876年贝尔发明的电话已经成为我们日常生活中通信的重要工具，1918年，调幅无线广播、超外差接收机问世，1936年，商业电视广播开播··伴随着人类的文明、社会的进步和科学技术的发展，电信技术也是一日千里的速度飞速发展。然而无线通信在现在的生活中更是重要，小到我们常用的手机和各种电器的遥控器等，大到航天科技都离不开发射和接收设备。 本次设计中，其目的是得到一个调频接收机。在接收机的设计过程中，应将其分为选频网络、高频放大、变频、解调、低放和低频功放六个部分。整个电路的设计必须注意几个方面，选择性好的级，应尽可能靠近前面，因为在干扰都不大的地方把干扰抑制下去，效果最好。如干扰信号很大，则由于三极管的非线性，将产生严重的组合频率及其他非线性失真，这时滤除杂波比较困难。因此，在高级接收机中，输入电路常采用复杂的高级选择电路。为了使混频和本振分别调在最佳状态，采用单独的本振。总得来说，设计一部接收机时必须全面考虑，妥善处理一些相互牵制的矛盾，特别要抓住主要矛盾（稳定性、选择性、失真等），才能使得接收机有较好的指标。
PLL的概念 我们所说的PLL。其实就是锁相环路，简称为锁相环。许多电子设备要正常工作，通常需要外部的输入信号与内部的振荡信号同步，利用锁相环路就可以实现这个目的。锁相环路是一种反馈控制电路，简称锁相环（PLL）。锁相环的特点是：利用外部输入的参考信号控制环路内部振荡信号的频率和相位。 因锁相环可以实现输出信号频率对输入信号频率的自动跟踪，所以锁相环通常用于闭环跟踪电路。锁相环在工作的过程中，当输出信号的频率与输入信号的频率相等时，输出电压与输入电压保持固定的相位差值，即输出电压与输入电压的相位被锁住，这就是锁相环名称的由来。 目前锁相环主要有模拟锁相环，数字锁相环以及有记忆能力（微机控制的）锁相环。 PLL的组成 锁相环通常由鉴相器（PD）、环路滤波器（LF）和压控振荡器（VCO）三部分组成，锁相环组成的原理框图如图8-4-1所示。 锁相环中的鉴相器又称为相位比较器，它的作用是检测输入信号和输出信号的相位差，并将检测出的相位差信号转换成uD（t）电压信号输出，该信号经低通滤波器滤波后形成压控振荡器的控制电压uC（t），对振荡器输出信号的频率实施控制。 压控振荡器（VCO）的基本概念
调节可变电阻或可变电容可以改变波形发生电路的振荡频率，一般是通过人的手来调节的。而在自动控制等场合往往要求能自动地调节振荡频率。常见的情况是给出一个控制电压（例如计算机通过接口电路输出的控制电压），要求波形发生电路的振荡频率与控制电压成正比。这种电路称为压控振荡器，又称为VCO或 u-f转换电路。 压控振荡器是锁相环中关键部件，在实际应用中有很多种结构。 压控振荡器（VCO）电路的举例和原理 利用集成运放就可以构成精度高、线性好的压控振荡器。 我们知道积分电路输出电压变化的速率与输入电压的大小成正比，如果积分电容充电使输出电压达到一定程度后，设法使它迅速放电，然后输入电压再给它充电，如此周而复始，产生振荡，其振荡频率与输入电压成正比。即压控振荡器。下图就是实现上述意图的压控振荡器(它的输入电压Ui＞0)。 上述电路实际上就是一个方波、锯齿波发生电路，只不过这里是通过改变输入电压Ui的大小来改变输出波形频率，从而将电压参量转换成频率参量。 压控振荡器的用途较广。为了使用方便，一些厂家将压控振荡器做成模块，有的压控振荡器模块输出信号的频率与输入电压幅值的非线性误差小于0.02%，但振荡频率较低，一般在100Kz以下。 图中所示电路中A1是积分电路，A2是同相输入滞回比较器，它起开关作用。当它的输出电压u01=+UZ时，二极管D截止，输入电压（Ui＞0），经电阻R1向电容C充电，输出电压uo逐渐下降，当u0下降到零再继续下降使滞回比较器A2同相输入端电位略低于零，uO1由+UZ跳变为－UZ，二极管D由截止变导通，电容C放电，由于放电回路的等效电阻比R1小得多，因此放电很快，uO迅速上升，使A2的u+很快上升到大于零，uO1很快从－UZ跳回到+UZ，二极管又截止，输入电压经R1再向电容充电。如此周而复始，产生振荡。振荡频率与输入电压的函数关系为：
锁相环路及其在调频\鉴频电路中的应用 摘要：本文主要介绍锁相环工作原理，及其在无线电技术中发挥的优越性能，给出一种实验的方法来测量锁相环的同步带和捕捉带，分析其在调频和鉴频电路中的应用。 关键词：锁相环；原理；同步带；捕捉带 在无线电技术中，各种类型的反馈控制电路得到了广泛的应用。锁相环路就是其中一种，它以其优越的稳频、滤波等性能，在许多反馈控制系统中发挥着重要的作用。锁相环路在早期电视机同步系统中的应用，使电视图像的同步性能得到了很大的改善。而在锁相环接收机中，由于中频信号可以锁定，频带可以做的很窄，带宽的大幅下降，使得输出信噪比大大提高了。在空间技术中，比如接收来自宇宙飞行器的微弱信号，相比超外差式接收机的宽频带，信噪比也很低。锁相环路简称锁相环（PLL）。锁相环利用外部输入的参考信号控制环路内部振荡信号的频率和相位。因锁相环输出信号频率能够自动跟踪输入信号的频率，所以锁相环通常用于闭环跟踪电路。锁相环在工作的过程中，当输出信号的频率与输入信号的频率相等时，输出信号与输入信号电压保持某种特定的关系，即输出电压与输入电压的相位被锁定，这也是锁相环名称的由来。锁相环路由三部分组成：鉴相器PD、环路滤波器LF和压控振荡器VCO。 1鉴相器组成 鉴相器PD通常鉴相器由模拟相乘器和低通滤波器组成。设输入信号为Ui （t）和本振信号（压控振荡器输出信号）Uo（t）。输入、输出信号在鉴相器中进行比较，输出一个与两者相位差成比例的电压，称作误差电压，记为Ud(t)；该电压是两个信号相位差的函数。环路滤波器LF为线性电路低通滤波器，作用是滤除误差电压Ud（t）中的高频分量及噪声，具有窄带滤波器的特性。如果电路设计合理，会得到一个极窄的通道。经过LF输出的电压为Uc（t），将它加给压控振荡器。压控振荡器VCO 通常由变容二极管和电抗管等组成振荡电路。VCO的输出频率受Uc（t）的控制。当Uc（t）变化时，引起二极管结电容的变化，从而振荡器频率发生改变。因此Uc（t）控制着VCO的输出频率，直至两者频率相等。具体就是： 当输入信号和输出信号频率相同相差恒定时，鉴相器输出中的低频分量为零，环路滤波器的输出也为零，压控振荡器的振荡频率不发生变化。如果二者的频率不一致，则鉴相器将产生低频分量，通过环路滤波器后输入压控振荡器，使其频率发生变化。环路设计得合适，这种变化会不断地使输出信号的频率与输入信号的频率趋于一致，最终二者频率相等相位差恒定，此时的Ud（t），Uc（t）均为直流电压，VCO的输出频率将不再变化，环路处于“锁定”状态。当输入信号的频率发生变化时，VCO的输出跟随着这个变化，进入了跟踪和捕捉的过程，达到频率相等的要求。所以，压控振荡器实质就是电压—频率变换器，其特性可
