沟槽开挖施工工艺
（一）沟槽开挖前的准备工作
1、开挖前对施工范围内各种现有管线进行一次全面、细致的调查，如有问题及时和相关部门联系。
2、熟悉图纸及设计文件。
3、检查机械设备情况及数量。
4、测量放线，确定开挖位置。
5、通知所有管线单位，在现场标明各管线的位置，如有需要拆迁转移的管线，因尽早拆迁转移。
6、待业主把需拆迁的房屋或管线、电缆、树木拆迁转移后，我项目部先对施工道路中障碍物清除干净。
7、附近的房屋、铺面等建筑物距离开挖的沟槽为3、5~4、5米，具有较大危险性，我项目部决定采用全封闭式彩钢板围护，在路口处安放红色警示灯提高安全。
8、待所有准备工作做完后，先开挖路床深度为1米~1、5米后，再开挖沟槽。
9、配备安全人员做应急措施。
（二）开挖沟槽的防护措施
1、在开挖沟槽前先在边线设立固定观察点，主要观察开裂及塌方情况，配备专职人员观察。
2、一般情况下，先挖污水沟槽，待污水沟槽回填后再挖雨水沟槽。
3、如果观察出现开裂塌方及液限较大的土质（软泥等），则按无间隔排列或咬口排列打加密钢板桩（槽钢）。危机处理加密槽钢厚度为10mm-15mm，宽度为25cm。并用槽钢做横梁。
4、房屋、铺面距离沟槽边缘不足4m时，为保证建筑物安全，全部采用无间隔排列钢板桩（槽钢）防护，以防边坡坍塌对建筑物产生危害。
5、在施工过程中有专职安全人员指挥车辆运输土方，以免车辆接近沟槽，引起塌方。
（三）沟槽开挖方法
1、土方开挖采用自然放坡开挖，放坡系数为1：1。
2、开挖方式以机械开挖为主，人工开挖进行配合。土方采用分段分层开挖的方式进行，开挖深度
3、0m以内的采用挖掘机一次开挖至距沟槽底20、0cm，开挖深度超过3、0m的，采用挖掘机分两次开挖至距沟槽底20、0cm，挖出的土方用自卸运土车运至指定余泥堆场。
3、沟槽基底标高以上20cm的土层，采用人工开挖、清理、平整，以免扰动基底土，严禁超挖。
4、沟槽开挖过程中，不同土层面标高须报验监理、业主确认，并做好记录。
5、土层与设计不符时，及时通知设计、监理单位，由设计、监理及施工单位共同商讨处理方法。
（四）沟槽排水措施
1、在沟槽外设置排水沟和集水井，截止沟槽外地表水流入沟槽，集水井内的污水经沉淀后排放。
2、开挖时基底设置临时排水沟，排水沟的截面尺寸为200mm×300mm，沿着临时排水沟每隔20m设置600mm×600mm×800mm的集水井，采用潜水泵把集水井的水抽出沟槽外。
（五）注意事项
1、开挖后的土方如达到回填质量要求并经监理确认后应用于填筑材料，不适用于回填的土料弃于业主、监理指定地点。
2、沟槽开挖时其断面尺寸必须准确，沟底平直，沟内无塌方，无积水，无各种油类及杂物，转角符合设计要求。
3、土方外运采用载重自卸车，沿施工现场临时施工便道，将余泥运至弃土场。
4、夜间开挖时，应有足够的照明设施，并要合理安排开挖顺序，防止错挖或超挖。
（六）土方回填
1、待管道安装完成并经验收合格后，方可进行土方回填。
2、回填材料选用合适的并经监理确认的挖出土或经试验合格的外运材料。回填前，确保沟槽内无积水。不得回填淤泥、腐植土、冻土及有机物质。
3、土方回填采用分层对称回填分层夯实的方法，每层回填厚度不大于300mm。
4、回填土夯压密实度达不到要求的密实度时，可根据具体情况加适量石灰土、砂、砂砾或其他可达到要求密实度的材料。
5、回填管道两侧土方时应避免碰撞管道以免损坏，每层回填完后，采用打夯机夯实。
6、管顶土方回填时，路基面以下深度范围压实度要求为：0～800mm范围压实度不小于95%，800～1500mm范围压实度不小于93%，1500mm以下压实度不小于90%。
（七）质量保证措施
1、认真熟悉设计图纸，搞清管道与道路中心线的尺寸关系。用经纬仪、水准仪进行施工测量。
2、认真核对轴线和各桩的桩位。
3、认真掌握标高，严禁超挖。挖土机进行突防开挖过程中，要控制挖土机的下挖高度，不能超挖，边坡应预留不少于200厚的土供人工修整。人工开挖严格控制每层挖土深度和总深度，同样严禁超挖，并保证均衡、对称开挖。
4、妥善保护好各轴线桩与高程桩。
5、采用卸载放坡开挖土方，采用自然铲坡，严禁人工填平找坡。
（八）安全保证措施
1、基槽开挖应尽量避开雨季施工。如遇雨天，应加强排水措施；道路及坡道应采取一定的防滑措施。
2、基槽开挖时，应认真加强对边坡的监控。如发现边坡有裂缝、疏松、落土或变形等现象，应立即停止施工，加强监护或将边坡坡度适当放缓。
3、机械挖土时，挖机应保持水平位置。每次移动后，支座应稳当，下方的土层应牢固。作业时，必须待臂杆停稳后再挖土；装车时，应待汽车停稳后再装土，回转挖土机严禁铲斗从汽车驾驶室顶部越过。
4、人工挖土时，操作人员相互之间应保持适当距离。一般保持左右距离为2-3m；前后距离为4-6m。并应采取同一方向挖土，使镐时不准戴手套。
5、第一工作面以及边坡顶部10m范围内不得卸土堆土或放其他重物。在挖土期间应做好塔吊的设备基础，同时应考虑基坑开挖时的机械开挖行走路线与土方运输路线以及机械开挖、运输及装载设备下的路基的承载能力，如承载力不足应加固行车下的路基。
6、基槽四周应设置围栏，夜间亮红灯警示，严禁操作人员在基坑内休息。
7、基槽支护施工前要对周围地下管线、排水沟及市政设施进行调查，必要时对周围下水道封堵，确保生活污水、地表水不能流入基坑内，坑上部排水沟，做成砖砌水泥砂浆抹面排水沟，上设钢围栏。
瓷都东大门综合改造项目——新厂东路改造工程沟槽开挖专项施工方案 编制： 审核： 审批： 景德镇市珠山区东片区道路改造工程PPP项目部 2017年12月03日
目录 一、工程概况 (1) 二．施工准备 (1) 1．人员准备 (1) 2．技术准备 (1) 3．材料、物资设备准备 (2) 三．沟槽施工工艺 (2) 1.施工顺序 (2) 2.施工机械 (2) 3.施工方法 (2) 四．沟槽开挖与支护的技术保证措施 (3) 五．安全保证措施 (3) 1．建立安全生产体系，落实安全生产责任制 (3) 2.施工机械安全防护 (5) 3．沟槽开挖的安全事项 (5) 4．临边防护安全措施 (5) 5．临时用电安全措施 (6) 6．沟槽防坍塌措施 (6)
沟槽开挖专项施工方案 一、工程概况 本工程位于景德镇市珠山区新厂东路（起点为昌河路，终点为湘官公路与景东大道延伸段交叉口），涉及道路改造全长2800.894米，道路等级为城市主干道，设计速度为50km/h，路面设计标准轴载为BZ—100KN，道路红线宽35米，双向6车道，道路占地面积14.4万平方米，包含道路工程、照明工程、交通工程、绿化工程及管线工程等，并涉及对沿线建筑实行外立面装修等改造任务。 为了确保施工质量和施工安全，针对本工程路段雨污水工程，根据沟槽开槽深度及地下土质情况，采用放坡开挖或拉森钢板桩支护。 二．施工准备 1．人员准备 按计划调集有丰富施工经验的施工人员，做好施工前准备，施工前做好动员工作：（1）组织强有力的项目班子。选择技术强，装备精的专业队伍，操作工人做到持证上岗。 （2）明确工程施工中的质量目标、安全目标、工期要求，确保高速、优质、安全地完成施工任务。 （3）通过动员，达到参加人员明确任务和目标，设备配备齐全，使工程施工有一个良好开端，能按业主的要求按期、优质、安全的完成施工任务。 （4）设置专职安全生产管理人员每天进行安全检查并及时做好记录，通知更改，具备有特种作业人员证的的员工执证上岗。 2．技术准备 （1）了解本工程的建设概况，熟悉和掌握本工程的技术规程和质量要求。 （2）在熟悉图纸，掌握规范，进一步了解现场的基础上制定本施工措施，并报监理审核，通过后作为沟槽施工的实施依据。 （3）对有关人员做好书面施工安全、技术交底工作，并经签认。 （4）测放沟槽开挖边线、并用白灰标识。确定土方堆放场地及运土施工路线。
沟槽土方开挖工程专项施工方案 一、工程概况: 1、广州清远二期市政管网配套工程选址为清远市石角镇以南约13.34平方公里, 计划工期为300天, 质量合格。 2、本工程为市政道路。 3、工程情况 广州清远二期市政管网配套工程道路纵断设计是充分结合规划要求及现状道路高程, 处理好道路与两面三刀侧各用地功能分区之间的竖向关系, 以便于设计道路两侧支线的连接和两侧土地的开发利用; 满足各次口控制点规划标高、满足敷设各种市政管线的要求。 设计高程位于道路中心线位置。 主要工程内容为: 道路工程、桥涵工程、交通工程、市政排水工程、照明工程、电力管线工程和绿化工程。 二、防汛防雨要求 本工程施工工期为 360施工日历天, 施工期间有遇到汛期及雨季。因此对防汛防雨采取经常性的措施, 采取如下应急措施: 1．工程项目部准备1-5 台备用抽水泵防备下暴雨时急用。 2．气象预报有暴雨时, 工地增派施工人员和电工值班, 以便及时参加排水。 3．对暴雨积水时, 服从指挥部和相关人员对抢险救灾工作的整体安排。 三、沟槽的临时排水措施按照不同路段的实际情况进行安排

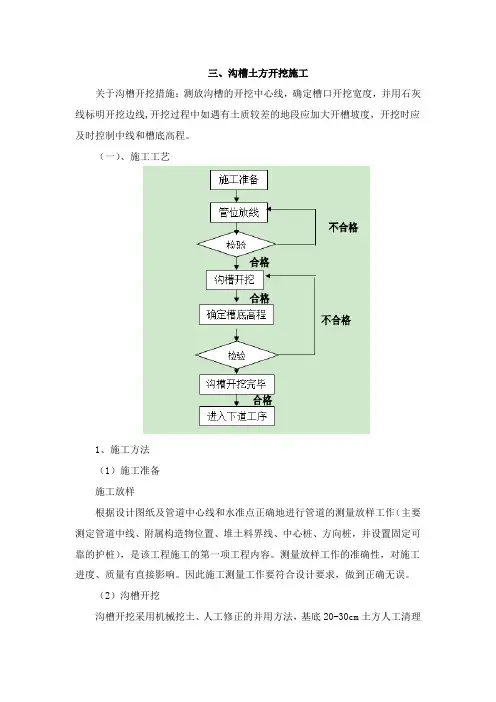

1、 地面排水: 管道施工期间设置临时排水设施。临时排水通道设置设在各个不同路段, 并在正式施工前完成临时排水通道的设置。 2、 沟槽内排水: 在管道底部设0.3×0.3的排水边沟且每隔50m 设一集水井以φ100mm 口径污水泵抽排。 四、 沟槽施工 关于沟槽开挖措施: 测放沟槽的开挖中心线, 确定槽口开挖宽度, 并用石灰线标明开 挖边线,开挖过程中如遇有土质较差的地段应加大开槽坡度, 开挖时应及时安设龙门板, 控制中线和槽底高程。 五、 施工工艺
沟槽开挖施工方案 一．工程概况： 1、由湖北宏缘市政工程建设有限公司承建的何刘路（光谷三路~光谷四路）道 排工程是东湖高新技术开发区九峰城市森林保护区中的一条支路，西起光谷三路（K0+000），东至光谷四路（K1+204.727），全长1204.73m，规划红线宽度为20m，与本工程相交的道路有光谷三路、王家店小路、紫兰璐、群建小路。 管材情况： 污水接户支管管径均为DN400，坡度为0.002，雨水接户支管管径为DN600，坡度为0.0015。 雨水管当d≤800mm时，采用高度聚乙烯（HDPE）承插式塑料管，当d≥1000mm 时，采用承插式钢筋混凝土管。 为了确保施工质量和施工安全，针对本工程路段污水工程，当开槽深度超过3米的情况，准备采用分层施工方法进行污水管道深槽开挖及管道安装施工。 工期安排：2012年05月12日～2013年01月12日 二．施工准备 1．人员准备 按计划调集有丰富施工经验的施工人员，做好施工前准备，施工前做好动员工作：（1）选派有经验的项目经理，组织强有力的项目班子。选择技术强，装备精的专业队伍，操作工人做到持证上岗。 （2）明确工程施工中的质量目标、安全目标、工期要求，确保高速、优质、安全地完成施工任务。 （3）通过动员，达到参加人员明确任务和目标，设备配备齐全，使工程施工有一个良好开端，能按业主的要求按期、优质、安全的完成施工任务。
（4）设置专职安全生产管理人员每天进行安全检查并及时做好记录及更改、必须 具备有特种作业人员证的的员工执证上岗。 2．技术准备 （1）了解本标段工程的建设概况，熟悉和掌握本工程的技术规程和质量要求。 （2）在熟悉图纸，掌握规范，进一步了解现场的基础上制定本施工措施，并报监理审核，通过后作为沟槽施工的实施依据。 （3）对有关人员做好书面施工安全、技术交底工作，并经签认。 （4）测放沟槽开挖边线、并用白灰标识。确定土方堆放场地及运土施工路线。3．材料、物资设备准备 本工程对材料供应要做好以下准备： （1）根据批准的施工组织设计和预算编制供货计划，对于沟槽施工所需要的沟槽排水设施要准备充足，水泵、水管、电线、发电机须有配用设备。 （2）准备足够的沟槽临边防护设施，并认真布设，做到防护到位。 （3）材料、设备做好认真的检查、检修，不合格产品禁止入场。 三．沟槽施工方案 1.施工顺序 （1）当槽深小于3米时： 清理场地→测量放线→沟槽开挖（视沟槽深度、土质情况及管道安装需要决定，设置沟槽支护）→开挖至沟槽底→挖排水沟降水→管道基础→管道安装→管道回填→压实达到设计及规范要求 （2）当槽深为3～5米时： 清理场地→测量放线→第一层降土（1～2米）→设置换坡平台→沟槽开挖至沟槽底 →挖排水沟降水→管道基础→管道安装→管道回填→压实达到设计及规范要求 2.施工机械：
B.0.1施工组织设计／施工方案报审表 江苏省住房和城乡建设厅监制
五菱路（解放路-井岗山路）新建工程 深 沟 槽 开 挖 专 项 施 工 方 案 编制人： 审核人： 编制时间：
施工组织设计审批表 施管3 年月日 注：本表审批单位以合同法人单位为准，审批人要求总工一级签。本页不够用时可增加附后
深沟槽开挖专项施工方案 一、工程概况 五菱路（解放路-井岗山路）新建工程是常州市新北区春江镇人民政府在滨江经济开发区新建的一条东西向的城市支路，本项目起于现状解放路（起点桩号K0+942.857）,向西与规划红旗路相交，终于规划井冈山路（终点桩号K1+805.874）,路线全长0.863KM，规划为城市支路，项目实施起点位于解放路交叉口车道边缘，实施终点位于井冈山路交叉口车道边缘，道路一般路段红线宽度为18m，采用一块板断面形式，其断面布置为:3.0m人行道+2.5m非机动车道+3.5m机动车道+3.5m机动车道+2.5m非机动车道+3.0m人行道。道路同步新建雨水、污水管线工程。本工程管道埋深大多在2m~5m范围内，其中大于5m的管道埋深有4处，一处为W12～W13段倒虹井，此段和新建规划河道桥桥台基坑同时实施施工（进行专家认证），另外3处分别为W2～W3～W4～W5段，此段沟槽由原地面开挖至沟槽底最深处为5.16m，最浅处为5.02m。针对此段深沟槽开挖，制定了详细的施工方案。 二、施工准备 2.1、施工队伍进场后，必须先进行场地的整理，及时进行测量放样，准确放出管道布置的轴线和沟槽开挖的边线。 2.2、机械设备与材料抓紧落实进场，所需的材料设备必须准备齐全，要满足规范及设计要求。 2.3、管道施工前进行认真的技术质量安全交底，分工明确，责任到人。
程施工四标段 管道沟槽开挖专项施工方案 北京建工路桥工程建设有限责任公司 郑东新区龙子湖区晨晖路等四条道路工程施工四标段 年月日
施工四标段 管道沟槽开挖专项施工方案 编制： 审核： 北京建工路桥工程建设有限责任公司 郑东新区龙子湖区晨晖路等四条道路工程施工四标段 年月日
目录 一、编制依据 二、工程概况 三、施工过程 四、确保管道施工的质量、工期保证措施 五、雨季施工措施 六、安全文明施工措施 七、沟槽开挖施工安全注意要点
管道沟槽开挖专项施工方案 一、编制依据 1、郑东新区龙子湖区晨晖路等四条道路工程施工四标段,雨水工程施工图设计； 2、郑东新区龙子湖区晨晖路等四条道路工程施工四标段,污水工程施工图设计； 3、主要规范及图集： 《室外排水设计规范》(2014修订版)； 《城镇给排水技术规范》（GB50788-2008); 《给水排水管道工程施工及验收规范》（GB50268-2008); 《给水排水构筑物工程施工及验收规范》（GB50268-2008); 《混凝土结构设计规范》（GB50010-2010); 《混凝土结构工程施工质量验收规范》（GB50204-2002)（2011年版）；《市政排水管道工程及附属设施》06MS201； 4、根据本标段施工组织设计要求。 二、工程概况 1、地质情况 本工程区域位于郑州市郑东新区北部，地貌单元为黄河冲洪积平原郑州北部泛滥区，工程沿线主要为耕地和林地鱼塘、修筑河堤等，沿线地形较为平坦。
根据野外调查，本工程沿线红线范围内的地层主要由四个工程地质单元组成，由上至下分别为耕土、粉土、粉质粘土和细砂。 1）耕土 该层土载本工程区域广泛分布，以粉土为主，局部为粉砂，褐黄色或黄褐色，松散，稍湿，含大量植物根系，厚度约0.5米。 2）粉土褐黄色，局部发灰，稍密、湿，干强度低，低韧性，摇振反应迅速， 3）粉质粘土褐灰色为主，少部分为黄褐色，干强度中等，中等韧性，因粒状结构，含有锈斑和少量蜗壳，该土层埋深3.2-4.5米，局部揭穿，最大揭露深度 6米。 根据区域资料显示，本工程区域范围内浅部地下水类型为潜水，地下水补给主要为大气降水，排泄主要为蒸发和人工开采。其受季节性降水影响的年变幅为1-2米。本工程区域6米深未见地下水，近十年的地下水最高水位埋深为原始地面下0.5米。 2、排水工程 郑东新区龙子湖区晨晖路等四条道路工程施工四标段雨、污水管道工程本标段施工范围为K3+100-K4+264.38，雨水管道采用单侧布置，雨水工程位于道路中心线处， 本工程雨水管采用钢筋混凝土二级承插管沙石垫层，检查井管道检查井按06MS201-3选取检查井，基础为C25砼，混凝土垫层下应增设200mm厚水泥石灰稳定土4:12:84垫层，垫层每侧比基础宽出
第一节工程概况 本工程政府重点实事工程，位于**路两侧，与路中心距离15m处。 根据施工图纸，我项目部按照上海市排水通用图籍全线DN400，DN500，DN600污水管道深度为2.5m—4.5m。沟槽宽度为2m。 沟槽支护采用6米30#C型槽钢钢板桩密打支撑，每隔2.5ｍ设置一道Φ≧１8０-200ｍｍ的圆木水平支撑，沟槽顶面两侧及槽底设30CM*40CM排水明沟进行排降水。在距槽边1.5处设1.2M高防护栏杆。 根据工程的窨井深度： 进行放坡处理，并采用6m的30#C型槽钢钢板桩密打支撑的范围为：W58—W71，其中最深窨井深度为4.094m。 计算采用最深槽底深度为4.3m，桩嵌入土中深度为2.7m。在-2.0m处，设置一道直径≧180-200mm的圆木水平支撑，支撑面采用30#C型槽钢。 桩顶标高：-1.0m，1：1放坡，坡宽1 .0m坡高1.0m，平台宽度1.5m。 土层构成及其特征一览表表
地下水：场地地下水主要为孔隙潜水，，受大气降水补给，据区域性水文地质资料判断，场区地下水对混凝土无侵蚀作用，场地稳定地下水埋深约为0.8-1.00米左右。 经过实地踏勘本工程全线周围无建筑物构筑物，对沟槽开挖支护有利。 第二节沟槽支护计算 一、支护结构图（附后） 1、排桩简图 2、桩墙滑动线图 3、主动、被动土压力强度图 4、M法计算结果图 5、经典法计算结果图 二、计算结果 见附后页 第三节沟槽土方开挖施工 1、施工前准备 为了便于施工及有利于沟槽的稳定，土方开挖前先做好定位放线工作，及时配合沟槽支护班组做好清表工作。 按照要求，沿沟槽支护边放好开挖边线，在槽边设置排水沟和集水井，做
沟槽土方施工方案 1、清表 1.1、伐树、除根 如果不清除结合面上的草木等有害杂物，沟槽回填后一旦杂物腐烂变质，地基将发生松软和不均匀沉陷等现象，为了预防这种情况，就必须在开挖之前做好伐树、除根和表层土壤处理工作。将管道开挖范围内的树根、草丛全部挖除。 可采用人工方法或机械方法。注意的是对草丛等不能用火烧的办法。 1.2、表土处理 如基底的表层土系腐植土，则须用挖掘机或人工将其表层土清除换填，并予以分层压实，如发现草碳层、鼠洞裂缝都必须注意处理好，以防造成日后塌陷。 耕地上筑填施工之前，预先填平压实，如其中有机质含量和其它杂质较多时，碾压时因弹性过大，不易压实，应换填干土。 # 2、测量放线 (1)测量放线工作由专职的测量员负责，严格测设记录和校核建档制度，采用已经校验的仪器。根据设计图纸及交桩记录，核对水准点，建立临时水准点，做好保护工作，并进行闭合复测，消灭累计误差。 (2)所有测时控制点施工前均应进行复测，复测精度必须满足有关规范要求，施工过程中应妥善保护并进行定期复测。对于施工过程中需增设的临时测量控制点，其埋设和测量精度应满足有关规范要求，所有测量控制点和测量精度经监理人员同意后方可使用。 (3)原有导线点不能满足施工要求时，应进行加密，保证在道路施工的全过程中，相邻导线点间能互相通视。 (4)导线起讫点应与设计单位测定结果比较，测量精度应满足设计要求，坐标相对闭合差为±1/10000。
(5)恢复中线时应注意与结构中心、相邻施工段的中线闭合，发现问题应及时查明原因，并报送监理或业主。 (6)在使用设置的水准点之前应仔细校核，并与国家水准点闭合，超出允许误差范围时，应查明原因并即时报告有关部门。如发现个别导线点受施工影响时，应将其移出影响范围之外。 (7)各井段间控制高程和轴线的龙门架在管道基础、管道安装时应认真校核。道路施工时每断面应测设5～7个点，做好测量记录，并交甲方、监理验收。 , 3、开挖沟槽： 清表结束后（表层耕作土或垃圾）按设计中心线放出管线线位置，确定开挖断面，用人工修整，要用一部分边沟土方在外侧修筑埝挡水．边沟保持畅通与附近水系联通。 3.1挖方施工： 施工准备： a.复查施工组织设计，核实调整土方调运图表。 b.现场清表。 c.路堑排水设施：在开挖前作好截水沟，修建另时排水设施。 d.根据施工需要，配齐各种必要的施工机械。 | 3.2.开挖土方操作要点： a.开挖时应自上而下进行，不得乱挖超挖。 b．沟槽内下表层的有机土及难以晾干压实土的土，CBR值小于有关规定的土或不宜用作回填的土，均应清除换填。 c.采用分层纵挖法，配备2-3台挖掘机配合自卸汽车作业
CB01 施工技术方案申报表 ( SG05标[ ]技案004号) 合同名称: 河北省南水北调配套工程邢清干渠工程管线工程施工第五标段合同编号: HBNSBDPT-XQGQ-SG- -05
说明: 本表一式_4_份, 由承包人填写, 监理机构审签后, 随同审批意见, 承包人、监理机构、发包人、设代机构各1份 河北省南水北调配套工程邢清干渠工程管线 工程施工第五标段 ( 合同编号: HBNSBDPT-XQGQ-SG- -05) 管沟( 槽) 开挖施工方案 批准:
审核: 编制: 天津振津工程集团有限公司 邢清干渠施工五标项目部 二〇一三年五月三十一日 目录 一、编制依据 (1) 二、工程概况 (1) 三、施工总体部署 (2) 四、开挖施工工艺流程 (3) 五、施工工法 (5) 六、质量保证措施 (12) 七、安全保护措施与文明施工措施 (13) 八、计划投入机械设备 (14) 九、劳动力投入 (16)
一、编制依据 1、监理签发的施工图纸( 含设计通知) 与设计下发的主体工程施工技术要求; 2、设计提供的质地勘察资料及项目部现场勘察的开挖探坑资料; 3、《给水排水管道施工及验收规范》(GB50268- ) ; 4、与开挖施工相关的规范、规程; 5、省水务集团、建设单位下发的有关施工技术要求。 二、工程概况 邢清干渠位于河北省中南部, 受水区为邢台市的11个县市13个供水目标, 地处东经113°52＇~115°42＇、北纬36°50＇~37°23＇之间。邢清干渠从总干渠赞善分水口分水, 输水至清河、南宫, 沿线设沙河高新技术开发区、沙河水厂、金百家水厂、南和任县、平乡巨鹿、广宗、威县、临西共9个分水口。途径沙河、邢台市开发区、南和、平乡、广宗、威县、清河、南宫8个县市, 全长168.746km。 邢清干渠采用有压管道输水, 地下埋管的形式, 管材选用PCCP和DIP管, 管径DN2200~DN1200, PCCP管道设计内压0.6~1.0MPa, DIP管选用K9级。 邢清干渠工程管线工程第五标段( 以下简称SG05标) 位于邢台市南和县和平乡县境内, 总长15.333km, 相应管线设计桩号为: 47+000～62+333, 其中南和县境内1.5km左右, 平乡县境内13.8km左右。从上游开始, 依次穿越留垒河、留垒河分洪道、平南渠、滏阳河、小漳河五条河渠; 破路开挖穿
JL—A002 施工组织设计（方案）报审表 工程名称：四川省泸县第九建筑工程有限公司编号： 注：本表由施工单位填写，一式三份，连同施工组织设计一并送项目监理机构审查。建设、监理、施工单位各留一份。 四川省建设厅制
施工组织设计审核意见表施工单位：四川省泸县第九建筑工程有限公司
攀枝花市盐边县南部片区供水一期工程—红格、益民、新九片区工农业用水工程项目（B8+000～B12+295，C0+000～C2+047、D0+000～ D1+373Ⅳ标段）管道工程施工） 管沟开挖专项施工方案 、 编制单位：四川省泸县第九建筑工程有限公司 编制人：陈刚 审核人： 审批人： 编制日期：
目录 一、工程概况： (3) 二、防汛防雨要求 (3) 三、沟槽的临时排水系统 (3) 四、沟槽施工 (4) 五、监护措施 (8) 六、地下管线和周围构筑物的保护 (8) 七、安全生产措施 (10) 八、文明施工措施 (12) 九、质量标准： (14)
一、工程概况： 攀枝花市盐边县南部片区供水一期工程—红格、益民、新九片区工农业用水工程项目（B8+000～B12+295，C0+000～C2+047、D0+000～D1+373Ⅳ标段）管道工程。 本标段位于攀枝花市盐边县南部片区供水一期工程—红格、益民、新九片区，全长约8000余米。按照相关文件的要求，特编制本深沟槽专项施工方案。 二、防汛防雨要求 本工程全部施工期为 120 施工日历天，预计在5月份开工。施工期间有遇到攀枝花汛期及雨季。所以对防汛防雨采取经常性的措施，采取如下应急措施： 1．工程项目部准备5—10 台备用抽水泵防备下暴雨时急用。 2．气象预报有暴雨时，工地增派施工人员和电工值班，以便 及时参加排水。 3．对暴雨积水时，服从指挥部和相关人员对抢险救灾工作的 整体安排。 三、沟槽的临时排水措施按照不同路段的实际情况进行安排 1、地面排水：管道施工期间设置临时排水设施。临时排水 通道设置设在各个不同路段，并在正式施工前完成临时排水通道的设置。 2、沟槽内排水：在管道底部设0.3×0.3的排水边沟且每隔50m 设一集水井以φ100mm口径污水泵抽排。 四、沟槽施工 关于沟槽开挖措施：

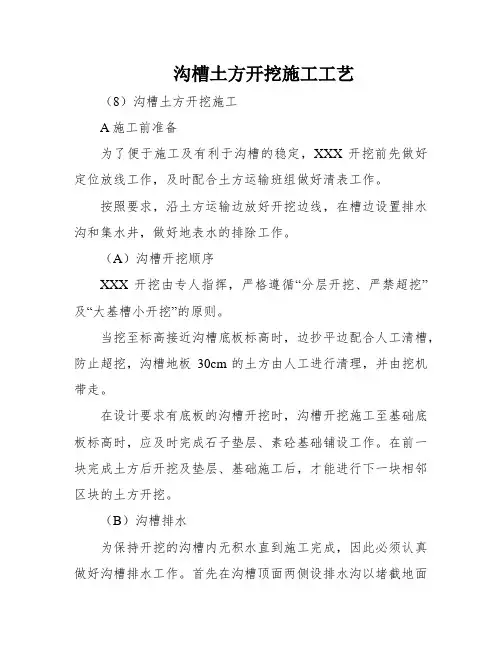

（8）沟槽土方开挖施工 A施工前准备 为了便于施工及有利于沟槽的稳定，土方开挖前先做好定位放线工作，及时配合土方运输班组做好清表工作。 按照要求，沿土方运输边放好开挖边线，在槽边设置排水沟和集水井，做好地表水的排除工作。 （A）沟槽开挖顺序 土方开挖由专人指挥，严格遵循“分层开挖、严禁超挖”及“大基槽小开挖”的原则。 当挖至标高接近沟槽底板标高时，边抄平边配合人工清槽，防止超挖，沟槽地板30cm的土方由人工进行清理，并由挖机带走。 在设计要求有底板的沟槽开挖时，沟槽开挖施工至基础底板标高时，应及时完成石子垫层、素砼基础铺设工作。在前一块完成土方后开挖及垫层、基础施工后，才能进行下一块相邻区块的土方开挖。 （B）沟槽排水 为保持开挖的沟槽内无积水直到施工完成，因此必须认真做好沟槽排水工作。首先在沟槽顶面两侧设排水沟以堵截地面上的雨水和明水流入沟槽内；另外在槽底两侧设置排水明沟，并在每个井段设置集水坑，并配备足够数量的水泵进行抽水，确保沟槽内无积水。 （C）车辆行车及机械配备 土方不得堆积在沟槽边，可组织车辆将开挖出的土方进行临时转移。车辆所经过的场地利用原道路，车辆远离沟槽围护行走。计划配置挖掘机及自卸车，实际按施工进度及天气、交通等状况增减机械。
