省晋中建设集团有限公司
企业级工法申报书
工法名称：沟槽管件连接施工工法
申报单位：晋中建设集团设备安装工程有限公司申报时间：2015年12月20日
沟槽管件连接施工工法
一、前言
沟槽连接最初是应用在消防管道的连接系统，兴起于50年代的美国。1998年我国开发沟槽式管件成功并投放市场，2001年制定了相应的行业标准（标准号：CJ/T156-2001）, 2003年出版了《沟槽式连接管道工程技术规程》CECS151-2003 标准，管道沟槽连接的质量标准执行有关规：《建筑给水排水及采暖工程施工质量验收规GB50242-2002、《通风与空调工程施工质量验收规》GB50243-2002、《自动喷淋灭火系统施工及验收规》GB50261-2005。管道沟槽式连接具有强度高、安装维护便等优点，目前在消防系统、空调系统、雨水系统均已得到普遍应用。
二、工法特点
沟槽连接具有安装快速、简易、安全、可靠、经济、免电焊、无污染等优点，且节省人工、人工机械费的开支，并可在运行中吸收管道噪音、震动传播及热胀冷缩，便于管道维护、保养、不受安装场所的限制特点。沟槽式管道一般适用于温度不超过80℃的生活和生产给排水、消防、空调等管道工程
三、适用围
3.1 按系统分：可用于消防水系统、空调冷热水系统、给水系统、油化工管道系统、热电及军工管道系统、污水处理管道系统等；
3.2 按管道材质分：可用于连接钢管、铜管、不锈钢管、衬塑钢管、球墨铸铁管、厚壁塑料管及带有钢管接头和法兰接头的软管和阀件。
四、工艺原理
4.1管道沟槽连接是在管道接头部位采用专门的滚槽机加工成环形沟槽后,在相邻管端套上橡胶密封圈，用拼合式卡箍件、C型橡胶密封圈和紧固件等组装成的套筒式快速连接。
4.2卡箍为环管道自动定心式，环绕并压紧垫圈，达到密封目的。卡箍缘嵌入管道端部的环行沟槽之中，从而保证被连接的两根管道在卡箍的中间位置固定。
4.3垫圈为“O”型橡胶圈，静态时抓住管道末端表面形成初次密封；卡箍锁紧时垫圈受到来自卡箍部限制的压力，被动压制在管道末端，形成二次密封；管道液态介质进入“O”型圈腔，反作用于垫圈唇边，从而使垫圈唇边与管道末端无间隙的紧密配合，形成三次密封。也就是说，管道介质压力越大，密封性能越好（相对而言）
5.1 工艺流程（见图5.1-1）：
5.2 操作要点：
5.2.1 施工准备
1 施工人员应熟悉掌握图纸，熟悉相关或行业验收规和标准图等。
2 图纸会审，准备技术资料，并按照批准的施工案或施工组织设计和配管图已进行技术交底进行技术、质量、安全交底。
3、对施工人员已进行沟槽连接式的技术培训。
4 管材、沟槽接头和沟槽管件等管道组合件、管道支承件在进入施工现场时应认真检查，必须符合或部颁标准有关质量、技术要求，并有产品出厂合格证明文件。
5、检查开机、滚槽机、切管机，确保安全使用。
6、材料、工具的准备，包括管材、钢卷尺、扳手、游标卡尺、水平仪、润滑剂、木榔头、脚手架等
7、按设计要求装好待装管子的支吊架。
5.2.3、管道的切断
5.2.3.1、沟槽式连接的管道，禁采用电气焊切割，为保证切口光滑，必须采用机械切割即采用电动切管机切断管道。切管机实物如右图所示。
5.2.3.2管材切割前应按配管图先标定管子外径，
其外径误差和壁厚误差应在允公差围。管材切口端面
应垂直于管道中心轴线，其倾斜角偏差e不得大于下
表的规定。
切割端面倾斜角允偏差单位：（mm）
公称直径切割端面倾斜角允偏差e
≤80 0.8
100～150 1.2
≥200 1.6
5.2.3.3管道切断后切口表面应平整，无裂缝、凹凸、缩口、熔碴、氧化物，
并打磨光滑，防止划伤密封橡胶圈。端面应垂直于管轴线，误差不应超过外径的1.0%，且最大不超过2mm。当管端沟槽加工部位的管口不圆整时应整圆，壁厚应均匀，表面的污物、油漆、铁锈、碎屑等应予清除。
5.2.4、滚槽
5.2.3.1.用切管机将钢管按需要的长度切割，用水平仪检查切口断面，确保切口断面与钢管中轴线垂直。切口如果有毛刺，应用砂轮机打磨光滑。
5.2.3.2.将需要加工沟槽的钢管架设在滚槽机和滚槽机尾架上，用水平仪抄平，使钢管处于水平位置。
5.2.3.3.将钢管加工端断面紧贴滚槽机，使钢管中轴线与滚轮面垂直。
5.2.3.4.缓缓压下千斤顶，使上压轮贴紧钢管，开动滚槽机，使滚轮转动一，此时注意观察钢管断面是否仍与滚槽机贴紧，如果未贴紧，应调整管子至水平。如果已贴紧，压下千斤顶，使上压轮均匀滚压钢管至预定沟槽深度为止。
5.2.3.5.停机，用游标卡尺检查沟槽深度和宽度，确认符合标准要求后，将千斤顶卸荷，取出钢管。（管道沟槽加要尺寸要符合下图下表要求）
钢管沟槽加工尺寸单位：（mm）
5.2.4、开。
5.2.4.1.在钢管上弹墨线，确定接头支管开位置。。
5.2.4.2.将链条开机固定于钢管预定开位置处。
5.2.4.3.启动电动机，转动手轮，使钻头缓慢靠近钢管，同时在开钻头处添加润滑剂，以保护钻头，完成在钢管上开。
5.2.4.4.停机，摇动手轮，打开链条，取下开机，清理钻落金属块和开部位残渣，并用砂轮机将洞打磨光滑。
5.2.5.5.如为机械四通，开时一定要注意保证钢管两侧的同心，否则当安装完毕，可能导致橡胶圈破裂，且影响过水面积。
5.2.5安装机械三通、四通
5.2.5.1.将卡箍套在钢管上，注意机械三通应与洞同心，橡胶密封圈与洞间隙均匀。
5.2.5.2.紧固螺栓到位。
5.2.6、管道安装、
按照先装大口径、总管、立管，后装小口径、分管的原则，在安装过程中，必须按顺序连续安装，不可跳装、分段装，以免出现段与段之间连接困难和影响管路整体性能。（下面为管道安装流程图）
5.2.
6.1.将钢管固定在支吊架上，并将无损伤橡胶密封圈套在一根钢管端部。
5.2.
6.2.将另一根端部边已涂抹润滑剂的钢管插入橡胶密封圈，转动橡胶密封圈，使其位于接口中间部位。
5.2.
6.3.在橡胶密封圈外侧安装上下卡箍，并将卡箍凸边送进沟槽，用力压紧上下卡箍耳部，在卡箍螺位置，上螺栓并均匀轮换拧紧螺母，在拧螺母过程中用木榔头锤打卡箍，确保橡胶密封圈不会起皱，卡箍凸边需全圆卡进沟槽。
5.2.
6.4.在刚性卡箍接头500mm管道上补加支吊架。
5.2.7、系统试压
5.2.7.1管道安装完毕，应进行系统试压。在系统试压前，应全面检查各安装件、固定支架等是否安装到位。安装完毕的管道可能有下垂，下垂弧度如果较大可补加支架；弧度如果较小，当管道压力升高后，弧度会自然消失。
5.2.7.2、试压过程中应有专人逐个接头检查；
5.2.7.3、管道试压用介质、试压的压力值、持压时间、试压合格标准应按有关图纸、标准规执行；
5.2.7.4、在拆卸或移动开式接头前，管道系统应先降压和放水，在确保泄压和放水的前提下，再进行接头的拆卸和移动工作，以免造成人身伤害或接头
沟槽开挖回填方案报审表 工程名称： 致： 我方已根据施工合同的有关规定完成了沟槽开挖回填方案的编制，请予以审查。 附：沟槽开挖回填专项施工方案 承包单位（盖章）：_________________ 项目经理：_________________ 日期：年月日 专业工程师审查意见： 专业监理工程师： 日期：年月日
总监理工程师审核意见： 项目监理机构（章）： 总监理工程师： 日期：年月日
施工专项方案审批表 工程名称工程地点建设单位建筑面积设计单位层数监理单位编制日期施工单位送审日期方案内容编制人 审批意见施工单位： 审核人（签章）年月日监理单位： 审核人（签章）年月日建设单位： 审核人（签章）年月日
目录 一、工程概况 二、编制依据 三、工程地质 四、沟槽开挖前准备 五、沟槽开挖 六、沟槽回填 七、质量保证 八、安全保证措施 九、文明施工措施 十、雨季施工措施 十一、开挖管道应急救援预案
沟槽开挖回填施工方案 一、工程概况 二、编制依据 1、建设单位提供的设计委托书、地形图及其它资料。 2、国家及地主现行的给水、排水、卫生和消防等工程设计规范。 1) 《建筑给水排水设计规范》GB50015-2003(2009年版) 2)《室外给水设计规范》（GB50013-2006）。 3) 《室外排水设计规范》GB50014-2006（2014版）。 4) 《埋地聚乙烯排水管道工程技术规程》（CECS164:2004） 5) 《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002 6) 《给水排水管道工程施工及验收规范》GB50268-2008 3、排水系统；采用雨、污水流制。本工程为小区内污水系统的改造工程。 三、工程地质 根据呼和浩特市区域地质图和勘察结果综合分析，本场地内受区域地质构造影响，推测本场地内发育有北东向、北西向、近东西向及近南北向多条次生断裂，但根据呼和浩特市区域稳定性评价成果，结合本次勘察的结果综合分析，本场地范围内的构造破碎带未见有新近活动的迹象，稳定性较好，区域构造活动性也很微弱，本工程所在的位臵属区域稳定性较好地区，适宜修建。 四、沟槽开挖前准备工作 1、准备工作流程
热镀锌钢管沟槽连接施工方法 热镀锌钢管沟槽连接施工方法提要：管道支架的选用：管道支架的材料和支架型式的选用按照华北地区建筑设备、施工安装通用图集。管道支架选用如下图 热镀锌钢管沟槽连接施工方法 本工程中水系统、废水压力排水系统、污水压力排水系统管道采用热镀锌钢管沟槽连接。 施工方法: 1）管道连接步骤如下图： a)加工沟槽b）涂润滑脂 c）套密封圈d）对接安装 e）装沟槽f）上紧连接螺栓 2）加工沟槽： a)滚槽的标准要求 管径A0 - ++ b)采用切管机将钢管切割成所需长度，用砂轮磨光机去除管口边的毛刺。 c)水平放至需加工的钢管。 d)贴紧钢管端面与滚槽机下滚轮挡板端面,使钢管与滚槽机下滚轮挡板端面成90°。 e)开启滚槽机电机，使上压轮均匀滚压钢管至预定的沟槽深度。检查沟槽的深度和宽度等尺寸，确保符合标准要求 3)套密封圈 a)检查橡胶密封圈是否完好。 b)橡胶密封圈安装前，在密封圈唇边和外边涂一层硅润滑油，把密封圈装在管端，必须确保密封圈唇边不伸出管端。 4）管道对接安装 a)管道安装前必须按设计和安装工艺要求管道的支架、托架 b)安装时按照从主管到支管的顺序进行安装，不可跳越式安装，以免出现段与段之间连接困难和影响系统的严密性。 c）管道安装时必须横平竖直，不可有强行的折弯。 d)对准管子把两端连在一起，然后操作机械配管系统，使机械接头在密封圈上定位并进入两边的凹槽。 e)最后插入螺栓，拧紧螺母，即安装完毕。如下图。 5）三通、四通安装 a)三通、四通安装前，应在主管上用开孔机开孔。 b)用链条将开孔机固定于钢管预定开孔位置处，调整管道水平。启动电机转动钻头。操作设置在支柱顶部的手轮、转动手轮缓慢向下，完成钻头在钢管上开孔。如下图。 c）安装时注意沟槽三通、四通配件、橡胶密封圈与孔洞间隙均匀，调整好后紧固螺栓到位。 6)管道支架的选用：管道支架的材料和支架型式的选用按照华北地区建筑设备、施工
瓷都东大门综合改造项目——新厂东路改造工程沟槽开挖专项施工方案 编制： 审核： 审批： 景德镇市珠山区东片区道路改造工程PPP项目部 2017年12月03日
目录 一、工程概况 (1) 二．施工准备 (1) 1．人员准备 (1) 2．技术准备 (1) 3．材料、物资设备准备 (2) 三．沟槽施工工艺 (2) 1.施工顺序 (2) 2.施工机械 (2) 3.施工方法 (2) 四．沟槽开挖与支护的技术保证措施 (3) 五．安全保证措施 (3) 1．建立安全生产体系，落实安全生产责任制 (3) 2.施工机械安全防护 (5) 3．沟槽开挖的安全事项 (5) 4．临边防护安全措施 (5) 5．临时用电安全措施 (6) 6．沟槽防坍塌措施 (6)
沟槽开挖专项施工方案 一、工程概况 本工程位于景德镇市珠山区新厂东路（起点为昌河路，终点为湘官公路与景东大道延伸段交叉口），涉及道路改造全长2800.894米，道路等级为城市主干道，设计速度为50km/h，路面设计标准轴载为BZ—100KN，道路红线宽35米，双向6车道，道路占地面积14.4万平方米，包含道路工程、照明工程、交通工程、绿化工程及管线工程等，并涉及对沿线建筑实行外立面装修等改造任务。 为了确保施工质量和施工安全，针对本工程路段雨污水工程，根据沟槽开槽深度及地下土质情况，采用放坡开挖或拉森钢板桩支护。 二．施工准备 1．人员准备 按计划调集有丰富施工经验的施工人员，做好施工前准备，施工前做好动员工作：（1）组织强有力的项目班子。选择技术强，装备精的专业队伍，操作工人做到持证上岗。 （2）明确工程施工中的质量目标、安全目标、工期要求，确保高速、优质、安全地完成施工任务。 （3）通过动员，达到参加人员明确任务和目标，设备配备齐全，使工程施工有一个良好开端，能按业主的要求按期、优质、安全的完成施工任务。 （4）设置专职安全生产管理人员每天进行安全检查并及时做好记录，通知更改，具备有特种作业人员证的的员工执证上岗。 2．技术准备 （1）了解本工程的建设概况，熟悉和掌握本工程的技术规程和质量要求。 （2）在熟悉图纸，掌握规范，进一步了解现场的基础上制定本施工措施，并报监理审核，通过后作为沟槽施工的实施依据。 （3）对有关人员做好书面施工安全、技术交底工作，并经签认。 （4）测放沟槽开挖边线、并用白灰标识。确定土方堆放场地及运土施工路线。
管 道 沟 槽 回 填 专 项 . 施 工 方 案 施工单位：北京市政三公司六项编制日期：2016年4月15日 审核人： )
管道沟槽回填专项施工方案 一、编制依据 主要依据《室外排水设计规范》、《城市道路施工规范》、《给水排水管道工程施工及验收规范》、设计图纸及现场勘查。 二、施工准备 管道基础处理： （1）管道铺设前必须清除沟底内的杂物如：块状物、坚硬物，然后做20cm 砂基础，整平夯实后方可施工。 （2）如设计高程高于现状地面高程时，应回填素土至管道基础以下，并分层夯实密实度达到90%以上。 （3）管道基础下特殊土层的处理 】 管道基础应坐落在稳定的未扰动的土层上。如遇特殊土层，应采用如下方法进行基础处理： 当管道坐落在承载力特征值<55kpa的土层时，应进行土层处理，如该土层深度小于时，全部清除，换填级配碎石，并分层夯实，压实系数不小于。如该土层深度大于时，挖至，下层填块石上层填级配碎石，并分层夯实，压实系数不小于。 当附属构筑物坐落在承载力特征值<100kpa 的土层时，应进行土层处理，如该土层深度小于时，全部清除，换填级配碎石，并分层夯实，压实系数不小于。如该土层深度大于时，挖至，下层填块石碾压上层填级配碎石，并分层夯实，压实系数不小于。 管道开槽遇沟槽淤泥层时，淤泥厚度小于米，则应全部清淤，挖
至现状土层，还填级配碎石至管道基础底部，其上再按管道基础施作；当淤泥厚度大于时，应抛块石挤淤，然后还填碎石至管道基础底部，其上再实施管道基础。 3)管道加固 为防止钢管在回填时出现较大变形，当钢管直径大于或等于900mm的管道回填土前，在管内采取临时竖向支撑。 在管道内竖向上、下用50mm×200mm的大板紧贴管壁，再用直径大于l00mm的圆木，或l00mm ×l00mm；100mm×120mm的方木支顶，并在撑木和大板之间用木楔子背紧，每管节2～3道。支撑后的管道，竖向管径比水平管径略大1%～2%。 回填前先检查管道内的竖向变形或椭圆度是否符合要求，不合格者可用千斤顶预顶合适再支撑方可回填。 ; 三、施工方法 1、管槽回填前，要保证沟槽内无积水、杂物等。 2、管道回填 管道基础、管侧及管顶以上500mm内的沟槽回填，必须采用人工分层回填并压实；特别是在管顶以上500mm范围内不能用重型机械夯实。管道基础处理一般情况下为管道下方铺设砂垫层，垫层材料为中粗砂。 沟槽应分层对称回填、夯实，夯实中，应连续夯实，不得漏夯。人工夯实每层回填厚度不应大于20～30cm，机械夯实每层回填厚度不应大于30cm。在管顶以上范围内不宜采用重型机械夯实。应采用人工夯打或轻型机械压实,严禁压实机具直接作用在管道上。 沟槽回填施工必须在管道两侧同步进行，严禁单侧回填，两侧填

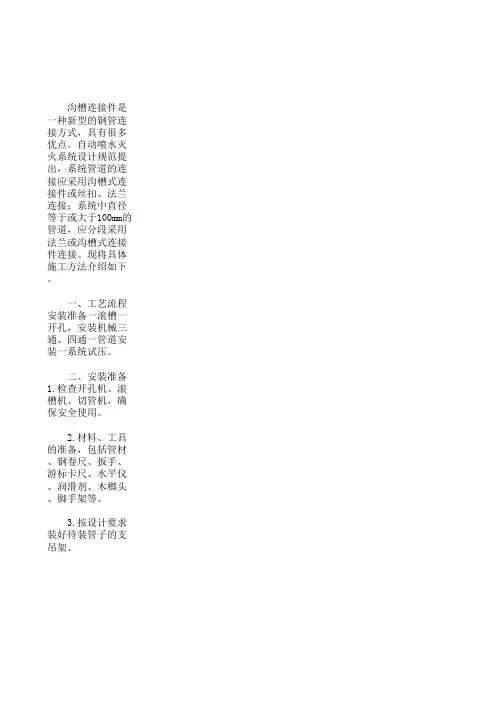

沟槽连接管道施工工艺 沟槽连接件是一种新型的钢管连接方式，具有很多优点。自动喷水灭火系统设计规范提出，系统管道的连接应采用沟槽式连接件或丝扣、法兰连接；系统中直径等于或大于100mm 的管道，应分段采用法兰或沟槽式连接件连接。现将具体施工方法介绍如下。 一、工艺流程安装准备一滚槽一开孔，安装机械三通、四通一管道安装一系统试压。 二、安装准备 1.检查开孔机、滚槽机、切管机，确保安全使用。 2.材料、工具的准备，包括管材、钢卷尺、扳手、游标卡尺、水平仪、润滑剂、木榔头、脚手架等。 3.按设计要求装好待装管子的支吊架。 三、滚槽1.用切管机将钢管按需要的长度切割，用水平仪检查切口断面，确保切口断面与钢管中轴线垂直。切口如果有毛刺，应用砂轮机打磨光滑。 2.将需要加工沟槽的钢管架设在滚槽机和滚槽机尾架上，用水平仪抄平，使钢管处于水平位置。 3.将钢管加工端断面紧贴滚槽机，使钢管中轴线与滚轮面垂直。 4.缓缓压下。千斤顶，使上压轮贴紧钢管，开动滚槽机，使滚轮转动一周，此时注意观察钢管断面是否仍与滚槽机贴紧，如果未贴紧，应调整管子至水平。如果已贴紧，徐徐压下千斤顶，使上压轮均匀滚压钢管至预定沟槽深度为止。 5.停机，用游标卡尺检查沟槽深度和宽度，确认符合标准要求后，将千斤顶卸荷，取出钢管。 四、开孔。安装机械三通、四通1.在钢管上弹墨线，确定接头支管开孔位置。。 2.将链条开孔机固定于钢管预定开孔位置处。 3.启动电动机，转动手轮，使钻头缓慢靠近钢管，同时在开孔钻头处添加润滑剂，以保护钻头，完成在钢管上开孔。 4.停机，摇动手轮，打开链条，取下开孔机，清理钻落金属块和开孔部位残渣，并用砂轮机将孔洞打磨光滑。 5.将卡箍套在钢管上，注意机械三通应与孔洞同心，橡胶密封圈与孔洞间隙均匀，紧固螺栓到位。
