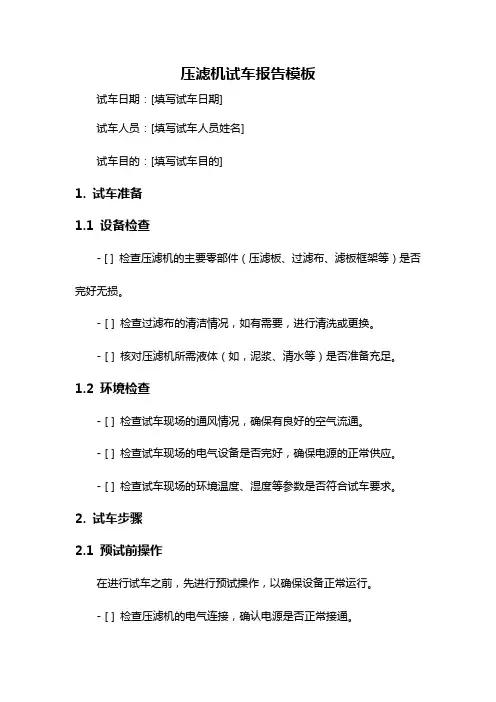

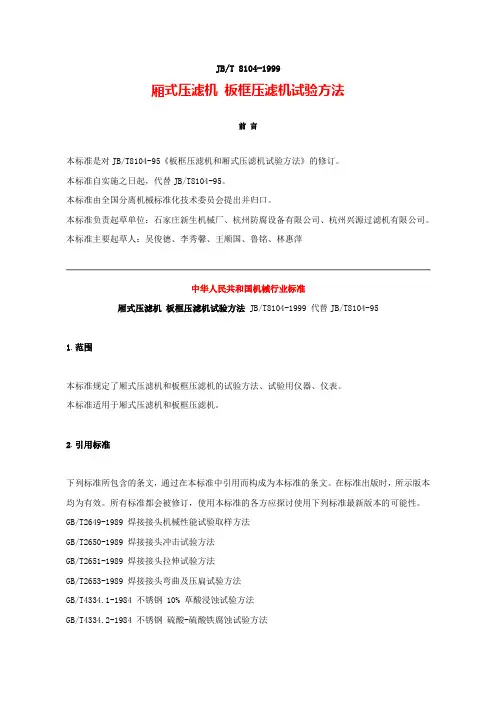

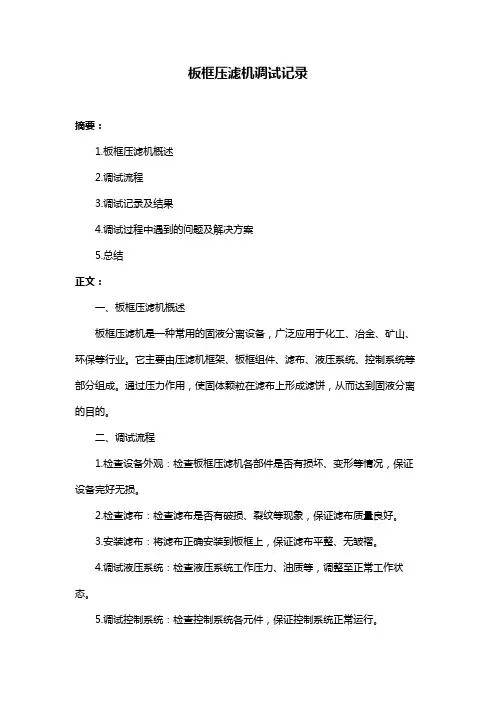

板框压滤机试车方案
、编制目的
公司磷酸铁项目铁盐处理压滤机其配套设施以安装完备，电气及
工艺管道也都安装试验完毕，具备了试车条件，特制定本试车方案。
二、试车准备

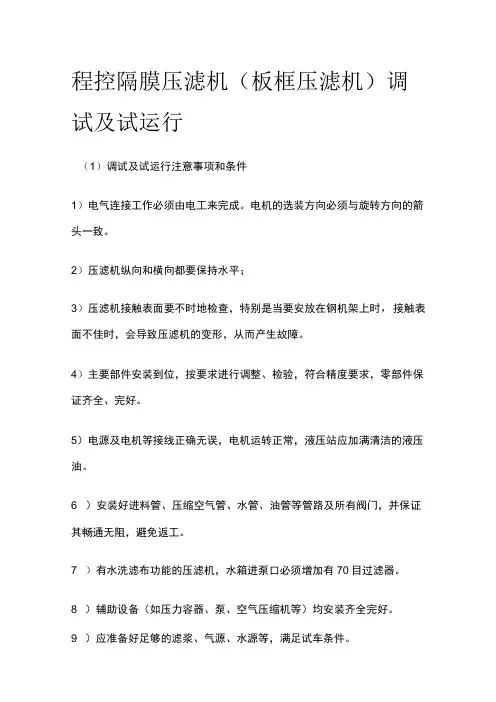

整机检查
1、将液压站、电控柜擦干净，检查液压站的各种油管安装是否正确，电控柜
安装是否正确，以及所有电器接线是否正确。
2、所有的部件是否安装到位，按要求进行调整、检验，符合精度要求。
3、电源及电机等接线正确无误，电机运转正常，液压油应加满清洁的液压
油。
4、安装好进料管、压缩空气管、水管、油管等管路及所有阀门，并保证其畅
通无阻。
5、辅助设备（如压力容器、泵、空气压缩机等）均安装正确完好。
6、应准备好足够的滤浆、气源、水源等，满足试车条件。
7、根据滤浆的过滤要求，应该准备足够、合适的助滤剂或絮凝剂。
8、对所有的限位器检查安装是否正确，是否到达正确使用状态。
9、检查所有的电气设备是否接地。
10、将机架、滤板擦儿干净，检查滤布是否排列整齐、正确，检查
滤布安装有无折叠现象，如有则需要展平。
11、检查进料、水洗等管路及阀门的配置是否正确合理。管路安装参考设
计。
12、在试车前做好一切准备工作。
13、试车中对设备的所有方面进行检测，及时发现问题并处理。
14、依据试车顺序，前一步未检测完全时不得进行下一步的检测。
15、先进行单机试车, 单机试车无问题后进行联动试车。
三、试车技术要求、步骤及调整方法单机试车进料均采用清水进料，便于检测和维修，联动试车的时候按正常生产操作。
单机试车顺序：
（一）供料部分的单体试车：
1、车间渣浆泵电气检测，其中包括：
（1）电机正反转、电流、电压压工作正常稳定，电机绝缘等。
（2）机封或填料压盖部位的温度正常，机封无泄漏，填料密封渗漏正
常。
（3）检查泵和驱动电机机的轴承温升正常，轴承温升一般不超过周围
温度35C，最高不能超过75C。
（4）检查供料泵和驱动电机机的振动和异音。
2、管道通畅度检测，是否有堵塞、沉淀、泄露等问题。
（二）泵单体试车：
1 、电机电气检测（同上）
、电机与泵润滑检测，电机与泵需润滑部位是否到位、
漏油、密封等问题。
3 、电机与泵运行时状态检测，包括温度、噪音、震动等。

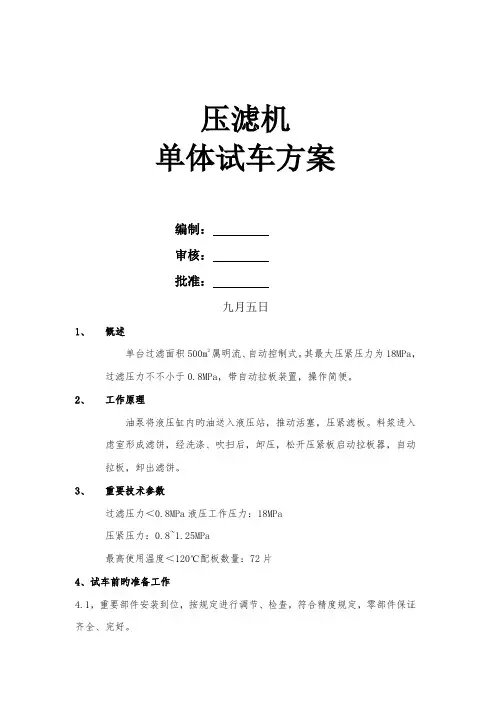

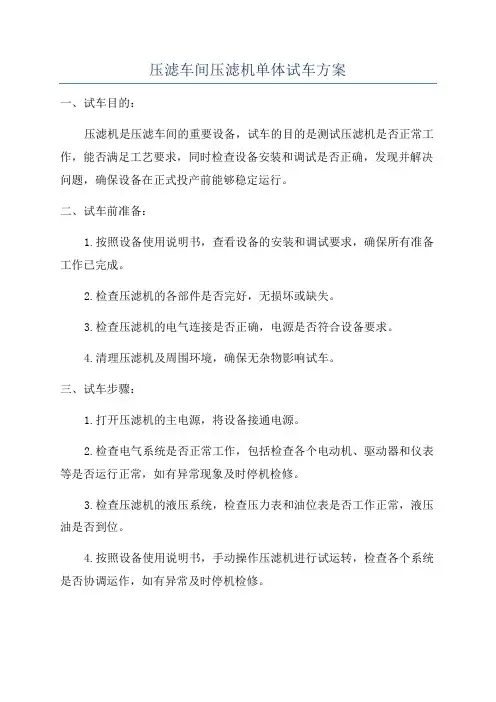

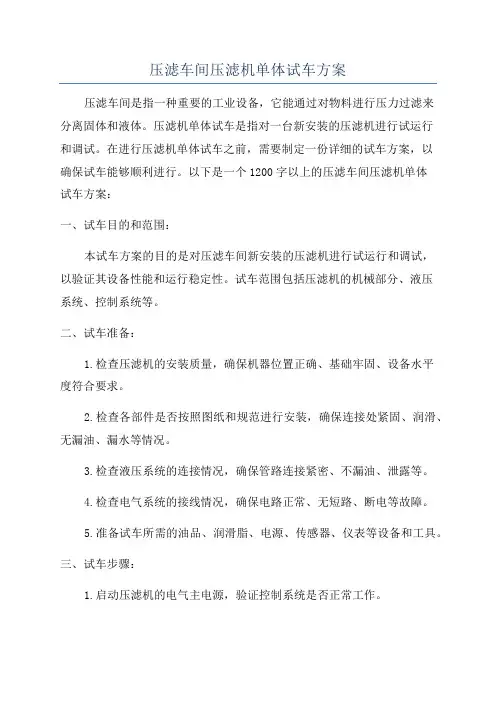

（三）压滤机单体试车
1 、电气检测
2 、电气控制信号检测
3 、油路检测
以上检测项以由压滤机厂家售后服务人员安装调试并完成了检测。
检测合格后压滤机才能试车，在试车进行中在对其进行工作状态下的检测。
经过单机试车，对试车中出现的问题进行细致的分析，完全处理确认无误过
后才能进行联机试车。
（四）联动试车全系统联动试车应具备下列条件：1．操作规程已制定（附后）；2．操作人员已经确定；3．单机系统已稳定运行，能满足全系统联动试车条件；4．生产记录报表已经准备齐全，印发到岗位；1）、在前期单体设备试车已经完成，配套工程已经完成并可以使用的情况下，进行联动
试车。联动试车方案容主要是对设备管线进行
加负荷试验；目的是对设备管线进行试压检漏，检测设备性能；预测
装置通过能力；检验仪表、电器装置的适应性；检验生产装置的可操作性，为正式生产作好准备。
2）、厂车间领导及工艺技术员等应到现场，连续24 小时试车。试车方案
分为两部分，第一部分为由油隔离泵将矿打入搅拌桶，并由搅拌桶搅拌在打入压滤机。第二部分为压滤机启用，进行试生产。
第一部分：开启油隔离泵车间的渣浆泵，将矿浆通过管道打入搅拌桶，开启搅拌桶的搅拌机，渣浆泵开启进料，将均匀矿浆打入压滤机中。开车前的准备工作对泵电气性、控制信号再进行一次全面的检测。设备和管道的吹扫和清洗工作已经结束。
第二部分：压滤机的开启，压滤机工作流程为：开始T松开T 拉板水洗T压紧T保压T结束。开车前进行整机检测：
（1）将液压站、电控箱擦干净，油箱部清洗干净，检查电源以及压紧、回程油管是否安装正确，电接点压表（DY上下限压力调定是否合适，电源布线是否安全合理。
（2）将机架、滤板、活塞杆擦干净，检查滤板排列是否整齐、正确；检查滤布安装有无折叠现象，如有，需展平。
（3）检查进料、水洗、出液等管路、阀门的配置是否正确、合理。
压滤机具体流程：压紧，至电动机负荷明显增大电流继电器常闭点断开，电机自动断电后停止。过滤，打开进料口的阀门开始进料，但要保证进料压力不可超过额定压力，滤液经过滤布自动排出。松开，
当滤浆过滤完毕后，电机反转，滤饼脱落。一个工作循环完毕。
2）、试车期间应做到一下几点：
（1）、施工记录资料齐全准确备齐，原始记录等均已准备齐全。
（2）、试车中应对设备的所有运行参数进行纪录。
3 ）、安全保证措施1、安全准备要着重从工厂生产装置的实际出发，在安全准备工作中，要认真贯彻以下原则：
a、积极预防性管理，采取有效的预防性措施；
b、实行早期隐患检测，做到早期发现和早期处理；
c、确保人身财产安全；
d、所有操作人员应严格配合按照厂家操作规程操作，切忌违章操作。
e、穿戴好所有劳动保护用品。
f 、如试车过程中出现问题，必须停车后才能处理。
4）、试车注意事项
1、操作报表、交接班记录准备好，试车期间必须详细记录过程发生的所有情况和参数变化，发现问题必须及时反映（确保试车正常进行，相关人员不能离开试车现场），联系解决，确保试车顺利进行。
2、试车期间要及时对设备状况进行了解，对仪表的灵敏度、准确性；电器装置的可靠性要进行观察，有疑问处要及时汇报相关部门。钳工班和电工班安排人员跟踪并作好相关记录。
3、试车期间，各专业岗位操作人员按要求着装到场，按照统一调度指挥进行相应的现场操作，不得擅自改变操作流程
联动试车结束，将各设备的存水需要全部放净，如果设备仍存有泥沙等必须冲干净。管路必须进行反冲水冲洗，把泵和管理中的泥沙冲洗干净，试车期间开、停车及正常操作按操作法进行。
八、设备保养、故障排除及方法
目录 第一部分设备简介 一、陶瓷过滤机结构及各部件作用 (4) 二、陶瓷过滤机工作原理 (7) 三、陶瓷过滤板的构造及特点 (8) 四、陶瓷过滤机的优势 (9) 第二部分设备安装 一、整机装配顺序 (10) 二、设备吊装 (10) 三、设备安装 (10) 第三部分陶瓷过滤机操作要点 一、操作箱面板各元器件功能介绍 (12) 二、自动方式运行 (14) 三、手动方式运行 (15) 四、如何停车 (15)
五、如何清洗 (16) 六、如何中止清洗 (17) 七、设备正常运行和反冲洗期间的检查和调节 (17) 八、触摸屏功能表 (18) 九、陶瓷过滤机操作注意事项 (21) （一）陶瓷过滤机正常运转条件 (21) （二）生产运转中应检查并处理的问题 (21) （三）联合冲洗 (22) 第四部分设备维护 一、滤板的更换与调整 (23) 二、刮刀的调整 (23) 三、分配阀的调整 (24) 四、设备周期维护 (24) 第五部分设备故障排除 (27) 第六部分电控系统说明 第一章滤机电气操作说明 一、滤机电气元件操作说明 (30) 1、系统操作箱面板元件说明 (30) 2、触摸屏使用说明 (31) 二、滤机运行 (36) 1、过滤机的启动准备 (36) 2、过滤机的手动操作 (36) 3、过滤机的自动工作 (37) 4、辊筒维护操作 (38) 三、电控系统故障诊断说明 (39)
1、故障诊断说明 (39) 2、电控中的联锁 (40) 第二章电气图纸及相关资料 一、滤机电气原理图 (40) 二、滤机相关资料汇编 (40) （一）、电接触液位计说明 (40) （二）、矿槽液位计说明 (43) （三）、超声波清洗装置说明 (45) 第三章滤机电气故障维修 (48) 第一部分设备简介 P系列陶瓷过滤机是我厂根据毛细作用原理，结合陶瓷技术发展，自行开发研制的高科技固液分离产品，具有过滤效率高，生产成本低、节能降耗、清洁环保等优点，可广泛应用于冶金、选矿、化工、环保、造纸、石油、煤炭、染料等行业，是当今世界最新一代固液分离产品。 一、陶瓷过滤机结构及各部件作用 陶瓷过滤机主要由辊筒系统、搅拌系统、给排矿系统、真空系统、滤液排放系统、刮料系统、反冲冼系统、联合清洗（超声波清洗、自动配酸酸洗）系统、全自动控制系统、槽体、机架几部分组成,各系统组成及作用如下：辊筒系统：由主轴、辊筒体组成；主轴一端连接驱动电机、减速机，另一端与分配头相配合；辊筒体上焊接有环板,其上安装陶瓷过滤板；陶瓷过滤板通过管道与分配头相通。辊筒部分是陶瓷过滤机的核心,它与真空系统相配合完成固体与液体的分离。
项目：8万吨/年钛白粉项目（硫、钛一体化热能利用）Ⅰ标段项目 压滤机安装施工方案 目录 第一章工程概况···········2-2 第二章安装原则···········3-5 第三章安装方案···········5-17
第一章工程概况 1.1设备简介 此次安装为8万吨/年钛白粉项目（硫、钛一体化热能利用）Ⅰ标段项目中的七台压滤机，其中一台酸渣压滤机（M1601）、二台泥浆压滤机（M2201A/B）、二台热滤压滤机（M2202A/B）、二台精滤压滤机（M3301A/B）。 1.2设备特性 表1.2-1 设备特性一览表 序号名称位号外观尺寸(m)重量（T）1酸渣压滤机M160113×2.525 2泥浆压滤机M2201A13×2.525 3泥浆压滤机M2201B13×2.525 4热滤压滤机M2202A12×2.523 5热滤压滤机M2202B12×2.523 6精滤压滤机M3301A12×2.523 7精滤压滤机M3301B12×2.523
第二章安装原则 2.1 施工流程 表2.1-1安装流程表 2.2 设备就位次序 七台压滤机均位于506楼东面EL 12.00平面沿南北向依次排列。 EL12.00平面共有三个设备通道，分别正对M1601、M2202A、M3301B，考虑吊装方便，两边的通道进相邻的两台，中间通道进镜像对称的三台，且遵循先里后外的原则。具体安装顺序见详图2.2-1中的序列号。
图2.2-1 安装顺序图 2.3 设备吊装方案简述 2.3.1 吊装机械 1 吊机：主吊-型号TG-700E的70T汽车吊；附吊型号TR-250M的25T吊车 2 葫芦：六个10T（两个备用） 3钢丝绳和卡环（与葫芦配套的相应等级） 2.3.2吊装方案 第一步设备垂直提升：利用2台吊车将设备在厂房外提升至设备所在楼层的高度 EL12.00 第二步送入楼内：两台吊车配合着将设备送入楼内，当设备的头部落至楼层上时，附吊摘钩，由主吊和楼内的牵引装置（葫芦）相互配合继续运设备 入楼内，设备全体进入楼内后，主吊车摘钩由楼顶的葫芦牵引设备。第三步楼层水平运输：通过楼内的牵引装置（葫芦）将设备运至安装地点。第四步设备就位。
.目录. 1.编制说明------------------------------------------------------------------------------------ 2 2.编制依据------------------------------------------------------------------------------------ 2 3.工程概况------------------------------------------------------------------------------------ 2 4.试车应具备条件 ---------------------------------------------------------------------------- 4 5.试车准备工作------------------------------------------------------------------------------- 4 6.试车分工------------------------------------------------------------------------------------ 5 7.聚合釜试车方案 ---------------------------------------------------------------------------- 5 7.1聚合釜简介--------------------------------------------------------------------------- 5 7.2聚合釜试车准备---------------------------------------------------------------------- 6 7.3聚合釜上下搅拌试车程序 ------------------------------------------------------------ 7 8.机泵试车方案------------------------------------------------------------------------------- 8 8.1试车流程示意图---------------------------------------------------------------------- 8 8.2试车前确认--------------------------------------------------------------------------- 9 8.3运行程序 ----------------------------------------------------------------------------- 9 8.4试车时的检查 ----------------------------------------------------------------------- 11 9.风机试车方案------------------------------------------------------------------------------ 12 9.1离心式风机-------------------------------------------------------------------------- 12 9.2罗茨式风机-------------------------------------------------------------------------- 13 9.3试车检查 ---------------------------------------------------------------------------- 14 9.4停车 ---------------------------------------------------------------------------- 14 10.小型压缩机试车-------------------------------------------------------------------------- 14 11.试车常见故障及原因--------------------------------------------------------------------- 15 12.试车注意事项 ---------------------------------------------------------------------------- 17 13.突发事件应急预案 ----------------------------------------------------------------------- 17 14.HSE技术措施 --------------------------------------------------------------------------- 18 15.成品保护 --------------------------------------------------------------------------------- 18 16.工程验收 --------------------------------------------------------------------------------- 19 17.附录 --------------------------------------------------------------------------------- 19
板框压滤机吊装方案 Standardization of sany group #QS8QHH-HHGX8Q8-GNHHJ8-HHMHGN#
通州区益民水处理有限公司迁扩建设项目厂内及中途提升泵站设备安装总承包工程 板框压滤机吊装方案 编制： 审核： 审批： 编制单位：南通安装集团股份有限公司 二O一五年月 目录
一、工程概况 通州区益民水处理有限公司迁扩建设项目污泥脱水机房内有三台板框压滤机需吊装就位，目前污泥脱水机房主体及侧墙已全部施工完成，仅剩脱水机房顶部供板框压滤机的吊装。污泥脱水机房高，待吊装就位的板框压滤机主体尺寸为（长）×（宽）×（高），裸机重28t，由货车运至现场后使用汽车吊将其从脱水机房顶部吊装就位。 二、编制依据 《选用汽车吊性能参数表》 《建筑机械使用安全技术规程》JGJ 33-2012 《建筑施工安全检查标准》 《工程建设安装工程起重施工规范》 《起重吊运指挥信号》 本项目招投标文件、施工图纸及板框压滤机技术资料 三、吊装准备 技术准备 1、编制《板框压滤机吊装方案》，并经监理、业主单位批准； 2、吊装方案已向施工人员、起重吊装人员进行详细交底； 3、拟进场施工人员已进行安全教育，已进行重大危险源、重大环境因素安全防护措施交底；
4、板框压滤机厂家技术指导人员已至现场，并已对施工人员进行技术交底。在板框压滤机吊装期间，厂家全程指导直至吊装完成。 现场条件准备 1、吊装场地已按要求进行了硬化处理，开槽道路修复完成并夯实； 2、脱水机房内板框压滤机安装预留孔洞脚手架拆除完毕，并进行了测量放线； 3、脱水机房内卫生清理完成，并设置吊装区域警戒线； 施工机具准备 板框压滤机吊装就位主要施工机具如下： 施工人员准备 施工人员根据施工方案、施工进度要求安排如下：
目录 一、工程概述--------------------------------------------------------------------------------1 二、编制依据--------------------------------------------------------------------------------1 三、施工程序--------------------------------------------------------------------------------2 四、施工方法及施工技术措施-----------------------------------------------------------2 五、质量保证措施及控制点设置--------------------------------------------------------7 六、劳动力需用计划及技能要求-------------------------------------------------------9 七、施工机具、计量器具及施工手段用料计划--------------------------------------9 八、职业安全卫生与环境管理---------------------------------------------------------11 九、文明施工措施------------------------------------------------------------------------13 十、质量保证体系附图------------------------------------------------------------------14
X X X X X X项目设备单机试车方案 审批： 审核： 编制： XXXXXX项目项目部 2018 年4月12日
目录 一、编制说明 (2) 二、编制依据 (2) 三、工程概况 (2) 四、试车准备 (3) 4.1 、试车小组机构 (3) 4.2 、工机具准备 (4) 五、单机试车方案 (4) 5.1 泵类设备试运行 (4) 5.2 风机试运行 (5) 5.3固定式带式输送机试运行 (5) 5.4 螺旋输送机试运行 (7) 5.5 振动输送机试运行 (7) 5.6压缩机试运行 (8) 5.7 斗式提升机试运行 (8) 六、质量保证措施 (9) 6.1 、质量管理体系 (9) 6.2 、质量保证措施 (9) 七、安全文明施工及保证措施 (10) 7.1 、安全工作组织机构 (10) 7.2 、试运转安全注意事项 (10) 7.3 、施工安全保证措施 (10)
一、编制说明 本方案为 XXXXXX项目设备单机试车方案。 二、编制依据 1)施工图纸及合同文件 2)《压缩机、风机、泵安装工程施工及验收规范》GB50275-2010 3)《现场设备、工业管道焊接工程施工及验收规范》 GB50236-2011 4)《机械设备安装工程施工及验收通用规范》GB50231-2010 5)《石油化工静设备安装工程施工质量验收规范》GB50461-2008 6)设备安装说明书及相关技术文件 三、工程概况 XXXXXX项目需安装设备的子项主要有干煤棚、栈桥、加压气化车间、残炭 锅炉车间、破碎楼、热交换站等，主要动设备见下表。 动设备明细表 加压气化设备 序号设备名称位号数量标高备注1锅炉给水泵P1201A/B2/ 2开车鼓风机C11011200 3渣螺旋输送机L1103A/B27600 4加压螺旋输送机L1102A/B232800 51#斗式提升机A61031/ 62#斗式提升机A61041/ 73#带式输送机A61051/ 电动单侧梨式卸料L61071/ 8 器 仓壁振动器M6103A/B/4/ 9 C/D 10开车螺旋输送机L1101130200 干煤棚、栈桥、破碎楼 1盘式电磁除铁器M6102B1/ 2无堵塞细碎机B61021/ 32#带式输送机A61021/
目录 第一部分设备简介 一、瓷过滤机结构及各部件作用 (4) 二、瓷过滤机工作原理 (7) 三、瓷过滤板的构造及特点 (8) 四、瓷过滤机的优势 (9) 第二部分设备安装 一、整机装配顺序 (10) 二、设备吊装 (10) 三、设备安装 (10) 第三部分瓷过滤机操作要点 一、操作箱面板各元器件功能介绍 (12) 二、自动方式运行 (14) 三、手动方式运行 (15) 四、如何停车 (15) 五、如何清洗 (16)
六、如何中止清洗 (17) 七、设备正常运行和反冲洗期间的检查和调节 (17) 八、触摸屏功能表 (18) 九、瓷过滤机操作注意事项 (21) （一）瓷过滤机正常运转条件 (21) （二）生产运转中应检查并处理的问题 (21) （三）联合冲洗 (22) 第四部分设备维护 一、滤板的更换与调整 (23) 二、刮刀的调整 (23) 三、分配阀的调整 (24) 四、设备周期维护 (24) 第五部分设备故障排除 (27) 第六部分电控系统说明 第一章滤机电气操作说明 一、滤机电气元件操作说明 (30) 1、系统操作箱面板元件说明 (30) 2、触摸屏使用说明 (31) 二、滤机运行 (36)
1、过滤机的启动准备 (36) 2、过滤机的手动操作 (36) 3、过滤机的自动工作 (37) 4、辊筒维护操作 (38) 三、电控系统故障诊断说明 (39) 1、故障诊断说明 (39) 2、电控中的联锁 (40) 第二章电气图纸及相关资料 一、滤机电气原理图 (40) 二、滤机相关资料汇编 (40) （一）、电接触液位计说明 (40) （二）、矿槽液位计说明 (43) （三）、超声波清洗装置说明 (45) 第三章滤机电气故障维修 (48)
********工厂联动试车方案 1.编制说明 1.1本次试车目的是检验设备在联动运转情况下相互能力相互匹配情况，能否满足产能需要，设备管道是否满足要求，配管是否合理，在连续运转工程中公用工程系统、仪表系统、安全环保设施是否满足使用，暴露出设计、安装中的不足，以便进行后期调整。 1.2本方案适用于******工厂。 1.3压滤系统使用水代替物料，检验压滤机的各动作、联锁是否正常即可。 1.4干燥系统检验各控制点联锁是否正常即可。 2.联动试车应具备条件 2.1设备条件 1.1.1现场施工已经全部结束，施工器械、工具已全部撤出；临时用电线路、临时配电盘已全部拆除；平台及墙壁孔洞封堵完成。 1.1.2管道、设备已经吹扫、打压完成；管道、设备保温着色、标识完成。 1.1.3压力管道已通过无损检测，检测结果合格，并取得相关部门发放证书。 1.1.4各设备已经按要求进行润滑，润滑油型号使用正确。 1.1.5各设备已经单机试车完毕，在单机试乘过程中出现的问题已经全部解决，并通过再次验证。 2.2现场条件 1.2.1现场卫生已进行清理，无异物，各通道畅通。 1.2.2照明良好，灯具照度可以满足视镜、仪表等观察要求光线。 1.2.3设备、管线已擦拭干净，无油污。 2.3人员 2.3.1为保证联动试车安全、有序进行，参与式车人员必须经过培训，对设备、工艺、试车方案熟练掌握。操作人员经培训合格，取得作业资格，具备上岗操作能力。特种作业人员已取得相关部门培训上岗资质。 2.3.2成立试车领导小组，明确人员责任。 2.4与试运转有关的水汽气等公用工程及电气、仪表系统满足投用要求。 2.5试运转所需动力、仪表气、自来水、压缩空气等已调试完毕，并能保证供应。 2.6试运转方案已经批准。 2.7试车使用洁净水代替物料，试车前应将丙烯腈储罐、异戊烷储罐、异辛烷储罐加入部分水，水量以满足投料模拟量即可。 3.联动试车 3.1试车前检查 3.1.1检查确认仪表风干燥机、空压机、循环水泵处于正常运转状态，室外、车间内公用工程管道无泄漏。 3.1.2电力、仪表风、蒸汽、降温水、热水系统处于正常供应状态，规格参数处于正常范围（供应规格详见表3.1-1）。 公用工程规格表 （表3.1-1）
重庆市三灵化肥有限责任公司 年产3000吨N2O4工程YSLGF20D13螺杆盐水机组试车方案 技改办 二○一四年十二月
一、机组特点及用途 本公司N2O4项目采用的螺杆式冷冻机组具有体积小、重量轻、制冷剂充灌少等优点。制冷机组设有能量调节装置及安全保护装置，操作简便，运行安全可靠。制冷机组在本公司中用于N2O4系统冷量的供给。 二、机组组成及工作原理 本冷冻机组主要由制冷剂循环系统、冷冻机油循环系统及控制系统组成，制冷剂循环系统主要由螺杆制冷压缩机、油分离器、卧式冷凝器、干燥过滤器、电磁阀、热力膨胀阀、干式蒸发器、吸气过滤器及其他附件构成；冷冻机油循环系统主要由螺杆制冷压缩机、油分离器、油冷却器、油粗过滤器、油泵、油压调节阀、油精过滤器、油分配器及其他附件构成；控制系统主要由控制台、电控柜及各种元件组成。 三、开机前的准备工作 1、系统试漏试压 制冷设备在出厂前均做过气（水）压、气密试验，设备达到了强度和气密性的要求，在安装完毕后，主要针对各设备的连接部分，如阀门、接头、接管等。 试漏的试验压力如下：高压系统试验压力：气压：1.8Mpa；低压系统试验压力：1.2 Mpa。 试漏试压操作： （1）关闭安全阀前的截止阀（注意：试压完毕后必须重新打开
安全阀前的截止阀）； （2）除通向大气的阀门外，打开机组上所有其余的阀门； （3）用氮气进行气密性试验，充入氮气后，压力达到1.2 Mpa 后，停止充入氮气。关闭机组的吸气截止阀和节流阀组，防止高压系统的气体渗入低压系统。 （4）在试验压力下，保持24小时，当外界气温没有大的变化时，试验压力在开始6小时允许下降0.03 Mpa，在以后的18小时应保持压力不变。 （5）在保压过程中，用肥皂水涂抹各焊缝及连接部位，检查是否有渗漏现象。如有泄漏，应放掉压力后进行研究修补，修补完后充入压力再进行检漏，直至不漏为止。 2、系统真空试验 系统真空试验的目的是检查系统在真空下的密封性以及为充入制冷剂、润滑油作准备。 系统真空试验采用真空泵抽真空，当系统被抽到绝对压力小于5.3Kpa时，保持24小时压力回升不超过0.67Kpa为合格。 3、加油 首次加油，可以在系统形成真空的情况下，利用机组加油阀（油过滤器和吸气阀之间的放空阀接头）加油：关闭机组中吸排气截止阀和油过滤器上的放气阀与加油管相连。机组的加油量，应保证油冷却器充满后，油分离器有约1/3高度的油位，大约400KG，可从油分离器的视油镜观察。开启油泵一段时间，打开油分离器与油冷却器之间
通州区益民水处理有限公司迁扩建设项目厂内及中途提升泵站设备安装总承包工程 板框压滤机吊装方案 编制： 审核： 审批： 编制单位：南通安装集团股份有限公司 二O一五年月 目录 一、工程概况-------------------------------------------------------------- 二、编制依据-------------------------------------------------------------- 三、吊装准备-------------------------------------------------------------- 3.1技术准备------------------------------------------------------------- 3.2现场条件准备--------------------------------------------------------- 3.3施工机具准备--------------------------------------------------------- 3.4施工人员准备--------------------------------------------------------- 四、吊装实施-------------------------------------------------------------- 4.1进行试吊------------------------------------------------------------- 4.2设备吊装------------------------------------------------------------- 4.2.1吊装布置----------------------------------------------------------- 4.2.2设备吊装----------------------------------------------------------- 4.2.3设备就位和收尾工作------------------------------------------------- 五、吊装安全注意事项------------------------------------------------------
陶瓷过滤机岗位安全技术操作规程示范文本 In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of Each Link To Achieve Risk Control And Planning 某某管理中心 XX年XX月
陶瓷过滤机岗位安全技术操作规程示范 文本 使用指引：此操作规程资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。 1、设备在运行前，应检查各运动件是否完好，运动件 周围是否有其他物件阻碍运行空间；泵及电机接线处是否 有电线裸露。 2、在开车及清洗状态时，要密切注意是否有反冲洗压 力，要求反冲洗压力控制在0.1～0.15MPa之间，防止压 力过大冲爆滤板。当过滤器前后调压手阀完全打开的情况 下，过滤器前后压差大于0.1MPa或流量（压力）明显下 降，应及时更换清洗过滤器内部滤芯。 3、在配酸时，涉及化学腐蚀用品，必须严格遵守国家 腐蚀性化学品的有关规章制度进行操作及检查。应建立定 期定人检查制度，确保使用安全。
4、在静态及工作时，配酸管及酸用四氟管内均存在压力，检修及检查时必须释放压力，防止酸管内酸液溅射。 5、超声波电源在工作时，换能器盒必须在液体环境中工作，否则超声波电源可能发生故障。超声波电源要避免放置在潮湿、有灰尘的环境中。 6、超声波电源采用220V电源工作，在实际调试、维护过程中内部可能存在高压，禁止非专业人员进行维护。 7、电器柜内使用380V交流电压，必须由有资质的专业检查维护人员才能进行维护操作。 8、定期检查真空泵的冷却水（环液）是否正常供应。特别有些地区水质较硬，容易堵塞冷却水管道。 9、经常检查真空压力是否正常，如果出现真空度降低情况应及时检查真空泵工作状态及真空系统管路是否存在漏气，真空度突然明显降低说明滤板可能出现损坏，应及时停车检查、更换。
乙炔系统优化技改项目滤机搬迁施工组织方案 编制： 审定： 审批： 2016年8月
施工组织设计方案 一、工程概况： 1、项目名称： 2、建设地点： 3、建设单位： 4、设计单位： 5、施工单位： 6、工程内容简介： 我公司承建该工程的乙炔系统优化技改项目滤机搬迁，包括：设备顶棚拆除，滤板拆除安装，3台压滤机拆除，钢结构制作安装，渡槽制作安装，工艺管道安装，设备安装等。 二、编制依据： 1、《化工工艺设计施工图内容和深度统一规定》HG/T20519-2009 2、《化工装置设备布置设计规定》HG/T20546-2009 3、《建筑设计防火规范》GB50016-2006 4、《石油化工企业设计防火规范》GB50160-2008 5、《化工管道设计规范》HG20695-1987 6、《钢制管法兰、垫片、紧固件》HG/T20592-2009 7、《爆炸和火灾危险环境电力装置设计规范》GB50058-1992 8、《化工、石油化工管架、管墩架设计规定》HG/T20670-2000 9、《化工企业静电接地设计规程》HG/T20675-1990 10、《化工设备，管道外防腐设计规范》HG/T20679-1990 11、《工业设备，管道防腐蚀工程施工及验收规范》HGJ229-1991 12、《工业设备及管道绝热工程设计规范》GB50264-1997 13、《工业管道及管道绝热工程施工规范》GB50126-2008 14、《管架标准图》HG/T21629-1999 15、《工业金属管道设计规范》GB50316-2000(2008年版) 16、《工业金属管道工程施工规范》GB50235-2010 17、《现场设备、工业管道焊接工程施工及验收规范》GB50236-1998
智能位置控制仪 (单通道控制器) 主要特点:1: 触摸屏操作界面,操作简便 2:高速快捷，功能齐备 3:拉料速度智能化自动控制 4:后放料智能化自动控制 使 用 说 明 书
一：操作界面参数说明： 按显示屏中文或英文，进入工作界面 工作界面参数说明： A1:计数(COUNT):对所做的产品进行实时计数,当计数值和整本计数相等时,自动清零. A2:补数(SUB): 对当前的计数值进行减数. A3:速度(SPEED):实时显示当前每分钟主机的工作速度 A4:长度(LENGTH) :当前所制产品的长度. A5:单批设定(INT):设定每批的数量. A6:色/白（COLOR/WHITE）:印刷和空白切换 A7:寻标（SEEK）:印刷状态时按此键自动寻找色标 A8:主机、GK1、GK2、GK3、超速、堵料：工作状态指示 A9:通道设置(SET):进入下页设定菜单. A10:点进(FOR):在主机停止的状态下点动进料 A11:点退(BACK): 在主机停止的状态下点动退料 A12:启动(RUN): 在主机停止的状态下,按此键主机开始工作 A13:停止(STOP):在主机运行的状态下,按此键主机停止工作 A14:通道设置：包括参数设置、常用参数、通道参数内容 B：功能参数说明
二:控制器(PLC)接线端接线说明 注:所有输入,输出信号均为低电平有效! 模拟量要订购时说明才有，否则无此功能！控制器（PLC）8位扩展口接线说明： 三:CN1信号接口说明：(25芯插头) 信号扩展板接线说明
四: 步进电机驱动器接线 三相混合式驱动器 HB-B3CD（步进驱动器推荐使用600步/转单脉冲输入） A（驱动器输出）…………………七芯电机插头（1#） B（驱动器输出）…………………七芯电机插头（3#） C（驱动器输出）…………………七芯电机插头（5#） 220V：…………………交流220V电源输入 220V：…………………交流220V电源输入 说明：如果电机实际方向和要求的相反只需将A、B两条电机线对调即可。五：PLC连接示意图
离心式压缩机试车方案 1.工程概况 某某有限公司180万吨∕年劣质油综合利用项目及配套工程，100*104t∕a汽柴油加氢精制装置，压缩机（C1101）该机组由BCL409/A压缩机和BH25/01背压式汽轮机组成，压缩机与汽轮机由膜片联轴器联接，压缩机和汽轮机安装在共用钢底座上；整个机组采用润滑油站供油； 2.编制依据 2.3《压缩机、风机、泵安装工程施工及验收规范》GB50275-98 2.4《机械设备安装工程施工及验收规范》GB50231-98 2.5《化工机器安装工程施工及验收规范》（离心式压缩机）HGJ205-92 2.6《石油化工施工安全技术规程》SH3505-1999 2.7《化学工业工程建设交工技术文件规定》HG20237-94 3.主要施工程序 3.1机组的安装程序见图3-1。 4.施工准备 4.1 所有施工人员熟悉施工图纸（包括机组出厂技术文件、安装指导书、装箱单及合格证等）、技术人员编制施工方案、进行图纸汇审等； 4.2每一步工序施工前都要经有关管理人员（技术、质量、安全）对全体作业人员进行 技术和HSE交底，使作业人员对工程的情况、施工的程序和要求有全面深入的了解，同时也了解本工程的质量、HSE方面的要求。 4.3机组制造厂须提供的技术资料 4.3.1机组供货清单及装箱单； 4.3.2 机组的设备图、装配图、基础图、系统图及安装、运行、维护说明书等有关技术文件； 4.3.3 机组出厂合格证书及技术检验证明书，主要包括下列内容： ⑴重要零部件材质合格证； ⑵随机管材、管件、阀门等质量证书； ⑶机器出厂前预组装及试运转记录； 4.3.4其他需要提供的随机资料。 4.4施工现场条件
( 操作规程 ) 单位：_________________________ 姓名：_________________________ 日期：_________________________ 精品文档 / Word文档 / 文字可改 工贸企业浸洗陶瓷过滤机岗位安全操作规程(通用版) Safety operating procedures refer to documents describing all aspects of work steps and operating procedures that comply with production safety laws and regulations.
工贸企业浸洗陶瓷过滤机岗位安全操作规 程(通用版) 1、上岗前必须穿戴好劳保用品，班前、班中严禁喝酒。 2、与料液接触时，应佩戴乳胶手套和防毒口罩，空气中氨化物含量较高时，须戴好防毒口罩，如有中毒事故发生，应立即抢救并送往医院。 3、运输和使用销酸时，必须佩戴乳胶手套，2人同时操作，轻拿轻放，防止酸爐破裂。 4、清洗牟时随时检查管道有无泄漏，如有泄漏事故发生，应先关闭计量泵，修理管道，并冲洗地面及槽体，让泄露的销酸稀释后回到流程。 5、若销酸接触皮肤需及时用大量清水冲洗。 6、检修揽笼时，必须切断电源，在专业人员监护下方可进行操
作。 7、更换陶瓷板时，需轻拿轻放，严禁敲打陶瓷板。 8、设备及电器的防护装置，必须齐全，否则职工有权拒绝操作。 9、严禁用水冲洗电机、配电箱及开关按钮，受潮的设备严禁开启。 10、检修设备时，应切断配电箱内电源，并出示“禁止合闸”标识牌。 11、地面积水要及时处理，以防摔倒。 12、高空作业时，必须佩戴安全带。 云博创意设计 MzYunBo Creative Design Co., Ltd.
（松桃）锰系列产品精深加及配套项目电解金属锰厂一期主体工程 压滤车间压滤机吊装方案 中国四冶 2014年3月28日
审批栏批准： 审核： 编制：
目录 1、工程概况 2、施工前准备 3、设备吊装技术措施及吊装方法 4、主要施工机具及人员组织 5、质量保证体系及措施 6、安全保证体系及措施
1、工程概况 压滤车间需安装三种型号16台压滤机，设备底板标高9.3米。浸出压滤机(型号HAZGF650/2000-UK F=650M2)十三台，单机重量44.2吨，图纸标号S-3；静置沉降后液压滤机（型号ZXMF780/2000-UI F=780M2）三台，单机重量43.5吨，图纸标号S-6； S-6安装于C-E 轴3-6线，由于三种型号压滤机外形极为相似，吊装前需认真核对型号、铭牌，做好显著标志。 本吊装工程难点在于受场地影响，A-C轴3-5线压滤机回转半径约22米，需大型吊车吊装，且需要多次吊车移位，大型吊车每次移位需卸装配重，吊装台班效率极低。 由于所安装压滤机体积、重量都较大。设备进场运输距离长，路途不确定因素太多，很难控制设备精确进场时间，不能保证大型吊车连续作业。为保证大型吊车台班效率，本次吊装工作先使用小吨位吊车卸车。待所有压滤机进场后，组织验收检查，确认与设计相符合，再组织大型吊车进场，采用小吨位吊车装车，拖车倒运，大吨位吊车吊装就位。 2、施工前准备 2.1、，规划吊车及设备倒运线路，平整场地及地面处理。对回填松土位置进行相应处理，加固道路、厂地，清理吊装范围障碍物。 2.2、划定设备堆放区域。 2.3、设备到货后，接照设备到货清单及相关技术资料进行开箱
1 车间试车总指挥: 车间主任调试指挥人: 工艺主任设备主任现场技术负责人: 安全员设备技术员工艺技术员调试验收负责人: 新项目部生产部技术管理人员参加人员: 工艺试车组成员设备保镖组成员施工安装人员电气、仪表人员中化人员: 依据压力容器调试和新安装锅炉的试车规范进行。 1 检验设备的安装是否达到设计标准和技术要求。 2 检验设备的各性能参数是否达到设计值。三号锅炉的全部设备。 1 所有设备都已单体试车完毕，验收合格。 2 有关的风道、烟道具备使用条件。 3 风烟道的保温、防腐工作已全部结束。 4 与试车有关的电气、仪表满足使用条件。 5 锅炉各附属设备都已安装到位、验收合格。 6 化学清洗完毕。动力场试验完毕。 2 7 锅炉的控制操作系统安装检验完毕。 8 锅炉的全部调节阀、电磁阀、快关阀、电动阀、安全阀都以调试完毕，验收合格。 1 公用设施： ( 1)联系仪表送上报警信号, 联锁, 操作等仪表电源. 联系电气关上有关设备和阀门动力电源. (2)对盘上有关表计, 手操器检查确认完好, 阀门挡板盘上开关良好, 位置与就地相符. ( 3)汽包两边就地水位计照明亮好. (4) 各岗位照明充足, 通讯好用。 2 锅炉本体及烟道的检查(1) 炉墙及风道应无裂缝，保温应良好，楼梯、平台通道完整畅通，本体周围应整齐、干净。(2) 燃烧室、烟道、除尘器内部无积灰、结焦及其它杂物。确认内部无人后将检查孔和看火孔严密关闭。(3) 各部位膨胀指示器完整，指示正确。(4) 安全门装置可靠好用，并在投用位置。(5) 本体吹灰器均退岀在炉墙外位置。(6) 水封槽完好，地沟盖板盖好。此时应向水封槽注水至正常。 3 烟、风档板的检查(1) 检查烟道, 风道挡板传动装置应完好,开关灵活, 开度指标正常. (2) 风烟挡板启动前应按以下表格检查确认3 4 汽水系统的检查(1) 汽水系统所有管道，保温应完好，支吊架完好。(2) 汽水系统所有截门完好，调节门调节装置、远方操作机构应完整、灵活好用，开关方向与标志相符，开度正确。(3) 启动前各截门开关位置要按一表详细检查确认。风烟系统序号名称数量位置1送风机进口调节挡板1关/自动2四角喷燃器风箱调整风门4X4 3/5 -5/5开度3送风机出口挡 板 1 开／自动 4 引风机入口调节挡板 1 关／自动 5 引风机出口手动挡板 1 关6 二次风各角总风门 4 开7 暖风器进出口阀 2 根据环境而定给水系统名称位置数量名称位置数量给水主路前后手动截止门2关汽包两边就地水位计汽侧一门、二次门2X2开给水主路调节门1关汽包两边就地水位 计水侧一、二次门2X2开给水大旁路手动截止门1关汽包两边就地水位计放水门1X2关给水小 旁路手动一、二次门 2 关汽水侧边通放水门2X2 关给水管路空气门一、二次门 2 关连续排污一次门 2 关给水管路调节门前后疏水一、二次门 4 关定期排污一次门22 关 4 加药管线一、二次门 2 关连排二次电动门 2 关省煤器入口截止门 1 关事故放水一、二次门 2 关连续总管一二次门 2 关定期排污电动门17 关省煤器入口截止门小旁路 2 关炉水取样一、二次门 1 开连排扩容至定排扩容器疏水手动门 1 开连排扩容器去连通手动门 1 开再循环一二次阀 2 开邻炉加热阀18 关名称
目录Catalog 1. 设备概况 (2) 2. 编制依据 (2) 3. 吊装方法 (3) 4. 施工程序图 (6) 5. 施工技术要求 (7) 6. 安全技术规定 (7) 7. 劳动组织及岗位责任制 (8) 8. 附：起重吊装施工机具 (9) 9. 吊装作业检查单 (9) 10. 起重机性能表 (11)
设备概况 北京BOE B4 WWT SYSTEM 压滤机吊装安全技术施工方案 3.1 6#建筑东南侧脱泥机房3FL压滤机共4台。其中设备外型尺寸为：长9480mm、宽 2550mm、高2100mm，裸机重约17吨；长10400mm、宽2550mm、高2100mm， 裸机重约18吨、各2台。 3.2 编制依据 3.3 标准 1.3.11 《工程建设安装工程起重施工规范》HG 20201-2000； 1.3.12 《起重吊运指挥信号》GB5082-85； 1.3.13 招标单位提供的技术资料及招标文件。 3.4 设备吊装应具备的条件 1.3.14 必须具备设备图、设备平立面布置图、技术要求、安装标准规范等必要的资料。 1.3.15 与设备安装有关的设备基础经检验合格，满足安装要求，并已办理基础中间交 接手续。 1.3.16 得到总包交接书面确认 1.3.17 确认部件完好 1.3.18 压滤机已到现场，经检查符合设计图纸要求并具备起吊条件。 1.3.19 吊装场地平整围护并且无障碍，开槽道路需修复且夯实。能承受100T吊车重量。 1.3.20 吊装索具已按施工方案要求配备好并应有合格证明。 1.3.21 申请JHA，PTP等相关作业许可 1.3.22 起重机的机械和安全装置，经检查符合安全操作要求。 1.3.23 吊装口处吊车及压滤机装运卡车停放位置见图A-1

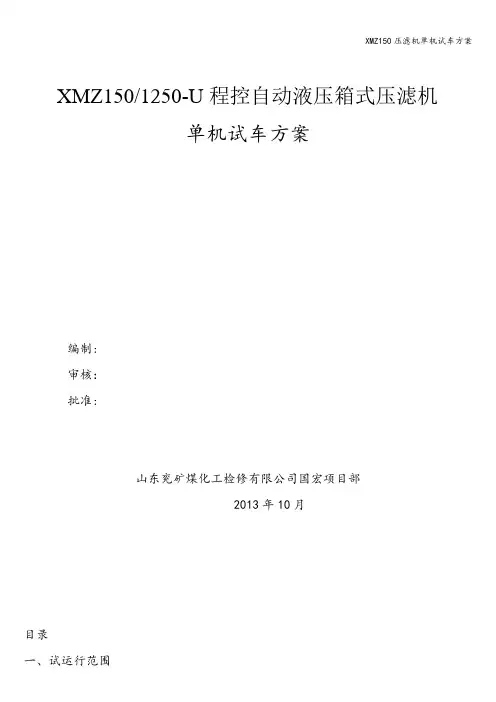

XMZ150/1250-U程控自动液压箱式压滤机 单机试车方案 编制： 审核： 批准： 山东兖矿煤化工检修有限公司国宏项目部 2013年10月
