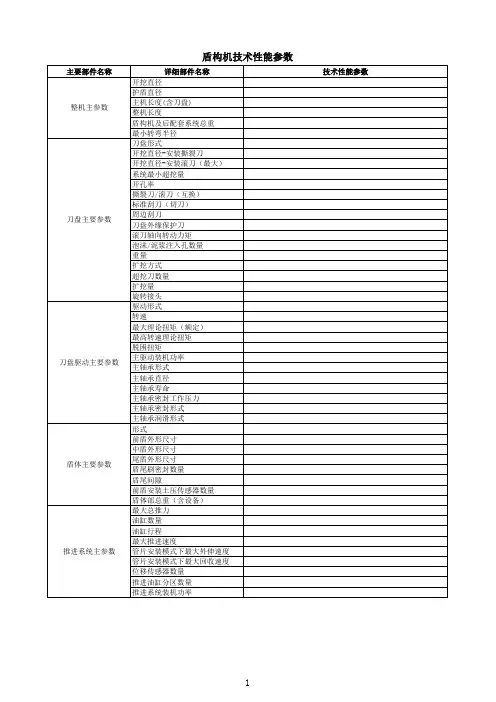

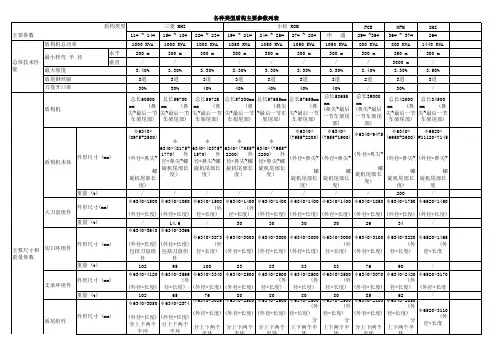

1.混合式盾构机技术参数1.1技术参数清单
一、WK-20挖掘机主要技术参数及性能指标 标准铲斗容量 20 m3 斗容范围 16～34 m3 最大挖掘高度时的卸载半径 18.50 m 最大的卸载半径 18.70 m 最大的挖掘高度 14.50 m 最大的挖掘半径 21.00 m 水平清道半径 15.25 m 最大卸载高度 8.95 m 最大卸载半径时的卸载高度 5.60 m 额定提升速度 0.78 m/s 最大提升速度 1.58 m/s 额定推压速度 0.48 m/s 最大推压速度 0.54 m/s 额定行走速度 0.81 km/h 最大行走速度 1.65 km/h 额定回转速度 2.75 r/min 最大提升力 158 t 最大推压力 76 t 行走最大牵引力 328 t 最大爬坡能力 13 ° 装机总功率 2250 kVA 提升电机功率 2×560 kW 推压电机功率 315 kW 回转电机功率 2×200 kW 行走电机功率 2×400 kW 开斗电机功率 11 kW 工作电压、频率三相 50HZ 6000V 作业循环时间 30 s 整机工作重量 738 t 配重重量 140 t
理论生产率 2400 m3/h 二、WK-27大型矿用挖掘机主要技术参数 铲斗容量（标准）：27 m3 铲斗容量（范围）：23～46 m3 起重臂倾角：45 ° 起重臂长度：17.68 m 斗杆有效长度：10.30 m 工作范围参数：
一般几何尺寸参数：
工作重量和履带对地平均比压 配重重量：165 t 最大提升力：2150 kN 最大提升速度：1.23 m/s 最大推压力：790 kN 最大推压速度：0.63 m/s 回转力矩：2845332 N·m 回转速度：2.40 r/min 履带最大牵引力：3750 kN 最大行走速度：1.73 km / h 挖掘循环周期（90°回转角）：32 s 连续爬坡角度：7° 最大爬坡角度：12° 理论生产率：3030 m3 / h
挖掘机型号参数大全 质斗比是指挖掘机的质量与斗容之比。这个值显示了挖掘机的效率和工艺水准，一般来说，这个值越低挖掘机就越有效率。在同等质量情况下，这个值越低越好。相反的这个值越高，就越说明挖掘机的无效质量就越多，效率就越差。 制造商1制造商型号整机质量(kg) 标准斗容(m3) 标准斗容(m9) 质斗比 阿特拉斯Atlas 3306LC 31500 1.90 1.90 16579 阿特拉斯Atlas 2606LC 25000 1.50 1.50 16667 阿特拉斯Atlas 2006LC 18000 1.00 1.00 18000 阿特拉斯Atlas 2306LC 22000 1.20 1.20 18333 邦立重机Bonny CE400-6 40000 2.00 2.00 20000 邦立重机Bonny CE650-6 66000 4.00 4.00 16500 邦立重机Bonny CE1000-6 102000 6.00 6.00 17000 邦立重机Bonny CE460-5 46000 2.50 2.50 18400 邦立重机Bonny CE460-6 46000 2.50 2.50 18400 邦立重机Bonny CE400-5 39000 2.00 2.00 19500 邦立重机Bonny CE420-6 40000 1.80 1.80 22222 邦立重机Bonny CE220-6 23000 1.00 1.00 23000 斗山中国Doosan SL015 770 0.05 0.05 16383 斗山中国Doosan SL018-VT 770 0.04 0.04 19250 斗山中国Doosan DH225LC-7 21500 0.73~1.24 0.98 21939 斗山中国Doosan DH300LC-7 29600 1.30 1.30 22769 斗山中国Doosan DH258LC-7 24600 0.81~1.29 1.05 23429 斗山中国Doosan DH370LC-7 37500 1.20-2.01 1.60 23438 斗山中国Doosan SL035 2700 0.11 0.11 24545 斗山中国Doosan DH500LC-7 46900 0.93-2.86 1.90 24684 斗山中国Doosan DH220LC-7 21400 0.5~1.18 0.80 26750 斗山中国Doosan DH150LC-7 13900 0.28-0.75 0.51 27255 斗山中国Doosan DH80-7 7830 0.28 0.28 27964 斗山中国Doosan DH55-5 5250 0.18 0.18 29830 斗山中国Doosan DH300LC-7 29600 0.95 0.95 31158 斗山中国Doosan DH35 3240 0.10 0.10 32400 斗山中国Doosan DX300LC 29600 0.63~1.3 0.87 34023 斗山中国Doosan DH60-7 5500 0.13~0.2 0.16 34375 斗山中国Doosan DH420LC-7 41200 1.1.44~2.18 1.15 35826 斗山中国Doosan SL030 2700 0.07 0.07 36986 斗山中国Doosan SL010 770 0.02 0.02 38500 斗山中国Doosan DH55GOLD 5250 0.09-0.175 0.13 40385 福田雷沃LOVOL FR85-7 8500 0.36 0.36 23611 福田雷沃LOVOL FR65-7 6200 0.22 0.22 28182 福田雷沃LOVOL FR60-7 5730 0.20 0.20 28650 福田雷沃LOVOL FR39-7 3960 0.12 0.12 33000 福田雷沃LOVOL FR35-7 3980 0.12 0.12 33167 福田雷沃LOVOL FR230 23000 0.3-1.4 0.85 27059
TABLE OF CONTENTS TECHNICAL DATA E D I T I O N 09/2010V E R S I O N 001S -591/592 G U A N G D O N G I N T E R C I T Y R A I L W A Y L O T 3I I - 1 D O C U M E N T : 7686-001 II. Technical Data 1. Tunnel boring machine general. . . . . . . . . . . . . . . . . . . . . . . . . .II - 3 1.1Tunnel boring machine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . II - 31.2Tunnel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . II - 31.3Segments . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . II - 4 2. Shield general . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .II - 5 2.1Steel construction shield . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . II - 52.2Tailskin articulation cylinder. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . II - 52.3Advance . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . II - 52.4Man lock . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . II - 62.5Screw conveyor. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . II - 6 3. Cutting wheel general. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .II - 7 3.1Steel construction cutting wheel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . II - 7 4. Drive general . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .II - 8
矿 用 带 式 输 送 机 汇总
Content目录 产品介绍 DTS、DTL通用固定带式输送机----------------------------------3 DT(II)A型固定带式输送机-----------------------------------------5 TD75型带式输送机--------------------------------------------------6 DSJ系列可伸缩带式输送机----------------------------------------7 SJ-80 DSP-1010/650型可伸缩带式输送机--------------------9 DX系列钢绳芯带式输送机----------------------------------------10 带式输送机托辊专用钢管 --------------------------11带式输送机托辊组装图----------------------------- 12带式输送机托辊规格一览表------------------------- 13
DTS、DTL通用固定带式输送机 使用范围及特点： 用于煤矿井下集中运输巷，主斜井提升，露天煤矿及地面系统的运输。可水平、倾斜及有凹凸弧线的运输，上运倾角可达25°，下运倾角可达18°.可由单机或多机组运输系统输送物料。产品采用《煤矿井下用带式输送机技术条件》MT820-1999标准执行。 技术参数：
DTL100系列带式输送机除了以上产品，还包括： DTL100/63/2*132、DTL100/63/2*110、DTL100/63/2*90 、DTL100/63/2*75、DTL100/63/2*55 、DTL100/63/160、DTL100/63/132 、DTL100/63/110、DTL100/63/90 、DTL100/63/75、DTL100/63/55、 DTL80系列带式输送机包括： DTL80/40/2*132、DTL80/40/2*110、DTL80/40/2*90、DTL80/40/2*75、DTL80/40/2*55、DTL80/40/160、DTL80/40/132、DTL80/40/110、DTL80/40/90、DTL80/40/75、DTL80/40/55、DTL80/40/30、DTL65系列带式输送机包括： DTL65/30/75、DTL65/30/55、DTL65/30/37、DTL65/25/30、DTL65/25/22、DTL65/20/18.5、DTL65/20/15、

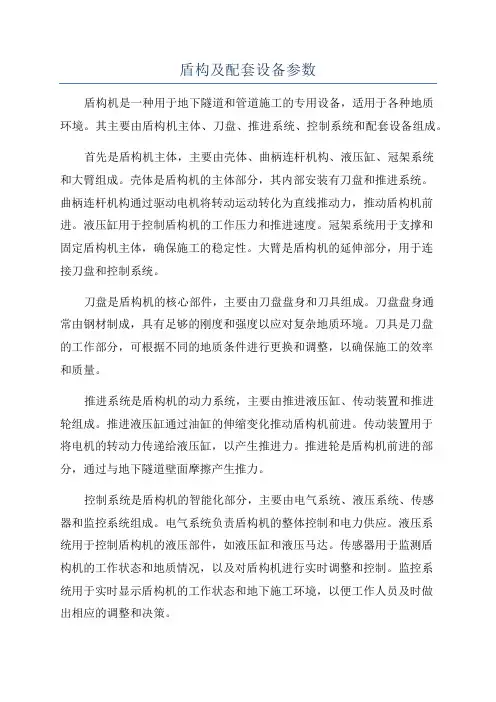

盾构机技术讲座 一.盾构机结构（EPB总体结构图） 盾构是一个具备多种功能于一体的综合性隧洞开挖设备,它集和了盾构施工过程中的开挖、出土、支护、注浆、导向等全部的功能，目前，盾构机已成为地下交通工程及隧道建设施工的首选设备被广泛使用。其优点如下: 1. 不受地面交通、河道、航运、季节、气候等条件的影响。 2. 能够经济合理地保证隧道安全施工。 3. 盾构的掘进、出土、衬砌、拼装等可实行自动化、智能化和施工运输控制信息化。 4. 掘进速度较快，效率较高，施工劳动强度较低。 5. 地面环境不受盾构施工的干扰。 其缺点为： 1. 盾构机械造价较高。 2. 在饱和含水的松软地层中施工地表沉陷风险大。 3. 隧道曲线半径过小或埋深较浅时难度较大。 4. 设备的转移、运输、安装及场地布置等较复杂。 盾构作为一种保护人体和设备的护体，其外形（断面形状）随所建的工程要求不同有圆形、双圆形、三圆形、矩形、马蹄形、半圆形等。（如：人行道方形能最大限度的利用空间、过水洞马蹄形符合流体力学、公路隧道半圆形利用下玄跑车）。而因圆形断面受力好、圆形盾构设备制造相对简单及成本相对低廉，绝大部分盾构还是采用传统的圆形。 为适应各种不同类型土质及盾构机工作方式的不同，盾构机可分为三种类型、四种模式：
三种类型： （1）软土盾构机； （2）硬岩盾构机； （3）混合型盾构机。 四种模式： （4）开胸式； （5）半开胸式（半闭胸式、欠土压平衡式）； （6）闭胸式（土压平衡式）； （7）气压式。 软土盾构机适应于未固结成岩的软土、某些半固结成岩及全风化和强风化围岩。刀盘只安装刮刀，无需滚刀。 硬岩盾构机适应于硬岩且围岩层较致密完整，只安装滚刀，不需要刮刀。 混合盾构机适应于以上两种情况，适应更为复杂多变的复合地层。可同时安装滚刀和刮刀。 气压盾构是在加气压状态下的施工模式，即可用于泥水加压式盾构机，也可用于土压平衡式盾构机。
海瑞克土压平衡式盾构机分析 盾构机的工作原理 1．盾构机的掘进 液压马达驱动刀盘旋转，同时开启盾构机推进油缸，将盾构机向前推进，随着推进油缸的向前推进，刀盘持续旋转，被切削下来的碴土充满泥土仓，此时开动螺旋输送机将切削下来的渣土排送到皮带输送机上，后由皮带输送机运输至渣土车的土箱中，再通过竖井运至地面。 2．掘进中控制排土量与排土速度 当泥土仓和螺旋输送机中的碴土积累到一定数量时，开挖面被切下的渣土经刀槽进入泥土仓的阻力增大，当泥土仓的土压与开挖面的土压力和地下水的水压力相平衡时，开挖面就能保持稳定，开挖面对应的地面部分也不致坍坍或隆起，这时只要保持从螺旋输送机和泥土仓中输送出去的渣土量与切削下来的流人泥土仓中的渣土量相平衡时，开挖工作就能顺利进行。 3.管片拼装 盾构机掘进一环的距离后，拼装机操作手操作拼装机拼装单层衬砌管片，使隧道—次成型。 盾构机的组成及各组成部分在施工中的作用 盾构机的最大直径为6.28m，总长65m，其中盾体长8.5m，后配套设备长56.5m，总重量约406t，总配置功率1577kW，最大掘进扭矩5300kN?m，最大推进力为36400kN，最陕掘进速度可达8cm／min。盾构机主要由9大部分组成，他们分别是盾体、刀盘驱动、双室气闸、管片拼装机、排土机构、后配套装置、电气系统和辅助设备。 1.盾体 盾体主要包括前盾、中盾和尾盾三部分，这三部分都是管状简体，其外径是6．25m。 前盾和与之焊在一起的承压隔板用来支撑刀盘驱动，同时使泥土仓与后面的工作空间相隔离，推力油缸的压力可通过承压隔板作用到开挖面上，以起到支撑和稳定开挖面的作用。承压隔板上在不同高度处安装有五个土压传感器，可以用来探测泥土仓中不同高度的土压力。 前盾的后边是中盾，中盾和前盾通过法兰以螺栓连接，中盾内侧的周边位置装有30个推进油缸，推进油缸杆上安有塑料撑靴，撑靴顶推在后面已安装好的管片上，通过控制油缸杆向后
皮带输送机技术要求 一、输送带(占成本大约25％)： 1、输送带由增强材料(带芯)、芯层材料(贴胶)、覆盖胶、边胶组成。 ①、增强材料(带芯)：是输送带承载的关键，它决定了输送带的拉伸强度，能吸收物料对 输送带的冲击。 ②、芯层材料(贴胶)：使增强材料织物层之间具有良好的粘合强度，防止使用过程中带芯 出现分层。 ③、覆盖胶：具有保护增强材料、传递动力、输送物料、吸收物料的冲击、抵抗磨损。 ④、边胶：保护增强材料不受介质侵蚀，吸收来自输送带侧的挤压力，防止带芯出现分 层的现象。 2、输送带按覆盖层性能分：普通输送带、耐热输送带、阻燃输送带、耐磨输送带、防撕 裂输送带、耐寒输送带。 3、普通输送带按被输送物料的磨损性和冲击性分为三种，其代号分别为H、D、L， H___强划裂工作条件；D___强磨损工作条件；L___一般工作条件。 ①、H型：用于输送密度在2.5t/m3以下的常温、非腐蚀性大块物料。 ②、D型：用于输送密度在2.5t/m3以下的常温、非腐蚀性中、小块物料。 ③、L型：用于输送密度小、磨损性小的常温、非腐蚀性粉状物料。 4、输送带按增强材料的品种分：钢丝绳芯输送带、织物芯输送带、钢网输送带，其中织 物芯输送带又分棉帆布输送带CC、尼龙输送带NN、聚酯输送带EP、玻纤输送带GG、整芯输送带。 5、输送带按加工方式外形分：整芯输送带、叠层输送带、环形输送带、挡边带、花纹输 送带。 6、叠层式输送带带芯由天然纤维向合成纤维方向发展，由多层向少层方向发展，由低强 度、低模量向高强度、高模量方向发展，棉帆布输送带CC在国外已基本淘汰，在国内也逐渐被尼龙、聚酯织物输送带所取代。 7、输送带按边胶加工不同分：包边带、切边带。 8、输送带连接的方法有机械连接法、冷胶连接法、热硫化连接法三种，其中机械连接法 和冷胶连接法只适用于织物芯输送带，热硫化连接法适用于各种橡胶输送带。 ①、机械连接法：具有操作简单，接头的时间短的优点，但是接头强度低，一般只有输 送带强度的40％～50％。 ②、冷胶连接法：是以粘接胶为原料，将输送带连接在一起的方法，它具有接头强度高， 运行无噪音，无震动，操作简单，时间短的优点，接头强度一般达到输送带强度的60％～70％。 ③、热硫化连接法：是通过热硫化使输送带连接在一起的方法，它具有接头强度高，使 用寿命长特点，接头强度一般达到输送带强度的80％～90％，但接头的时间较长。 9、输送带热硫化连接要求： ①、皮带硫化接头粘接阶梯长度≥250mm(带宽B＞500～600)。 ②、皮带硫化粘接温度为130～150℃。 ③、皮带硫化加热时间为30～45分钟。
DTL80/40/96型煤矿井下用皮带输送机技术协议 一、总则 1、本技术要求适用于DTL80/40/96型煤矿井下用皮带输送机技术要求。它对该设备的设计选型、订货、现场安装、和现场验收等环节提出了具体的要求。 2、供方保证提供产品必须符合相关的国家和行业标准。 3、本技术要求所引用的标准若与供方所执行的标准发生矛盾时，按较高的标准执行。 4、本技术要求未尽事宜，由双方协商解决。 二、供货范围及明细 三、产品执行标准 1、GB3836.1-2010《爆炸性气体环境用电气设备第1部分通用要求》 2、GB3836.2-2010《爆炸性气体环境用电气设备第2部分隔爆型“d”》 3、GB18613-2012《中小型三相异步电动机能效限定值及能效等级》 4、GB/T10595-1989D带式输送机技术条件 5、MT/7901-2000《煤矿井下用伸缩带式输送机标准》 6、MT820-2006《煤矿用带式输送机技术条件》 7、阻燃输送带、滚筒包胶、托辊包胶安全性能应符合MT914-2002和MT830的规定 8、符合《煤矿安全规程》最新版要求
9、执行现行国家标准、行业标准以及现行国际标准化组织ISO等标准 四、使用条件 使用环境：最高气温+40℃，最低气温-5℃；空气相对湿度不超过95%（+25℃）；有甲烷混合气体和煤尘，具有爆炸性危险的煤矿矿井中。 五、主要技术参数 1、输送量：400吨/小时 2、输送长度：1000米 3、胶带速度：2.5m/s 4、储带长度：16米 5、油泵电动机：YBK2-180L-4，额定功率：22kW， 额定电压：1140/660V，额定转速：1480r/min。 6、油泵型式：齿轮定量泵，型号：CBGj2063/1025。 额定压力：25MPa 排量：63/25ml/r 油箱容积：280L 液压油型号：N68 换向阀型式：手控 工作压力：20MPa 工作压力：20MPa 工作流量：110L/min 7、行走机构：行走方式：履带式行走
1.1、DSJ100/30/2×75X型下运 带式输送机技术要求 根据我矿2013年采掘计划安排，11采区回风上山和11131底抽巷两条巷道于2月份开始进入正常掘进，掘进期间采用DSJ100/30/2×75X型胶带运输机运输出矸，为满足现场需求，确保电动机的质量及按期交货，提出如下技术要求： 一、供货范围： 二、适用条件： 1、输送机工作环境温度5°- 40°； 2、适用于煤与瓦斯突出矿井井下工作环境； 3、运量300t/h，运输距离980m； 4、运输方式：下运； 5、坡度-10° 6、运输物料：岩石（粉），容重0.8-1t/m3； 三、输送带缠绕结构示意图
四、单部皮带机主要技术性能参数： 1、胶带：煤矿用整芯带，型号：PVG1250S,矿方自备。 2、隔爆电动机型号YB3-280S-4，功率75KW，电压等级380/660V，数量2台，防爆绝缘等级F级，防爆类型：ExdI，防护等级IP54, 采用南阳防爆电机。 3、减速器采用进口减速器，数量2台，采用SEW或弗兰德公司产品。 4、高速端采用柱销联轴器,数量2台；低速端采用棒销联轴器与传动滚筒连接。 5、制动器采用液压盘式制动器，型号KZP-1000/2*100,额定制动力矩46KN.m，电压等级380V/660V，数量1台。 6、张紧方式：采用仓架式JH-8绞车张紧。 7、传动滚筒直径φ800mm，托辊直径φ108mm。 8、启动方式：采用液粘或变频，矿方自备。 五、技术及制造加工要求： 1、设计校核和制造，符合国家有关机械、煤炭行业的标准，在正常工况下均能平稳启动和停车，安全、持续运行，无过度的应力、振动、温升、磨损、腐蚀、老化等其它问题。 2、带式输送机机头传动机架和驱动机架采用整体结构。头部卸载梁为伸出梁结构，有卸载护板，卸载刮煤板，机头、机尾及中间架各设置一套清扫器，要求耐磨性好，弹性好，机械强度高，清扫效果

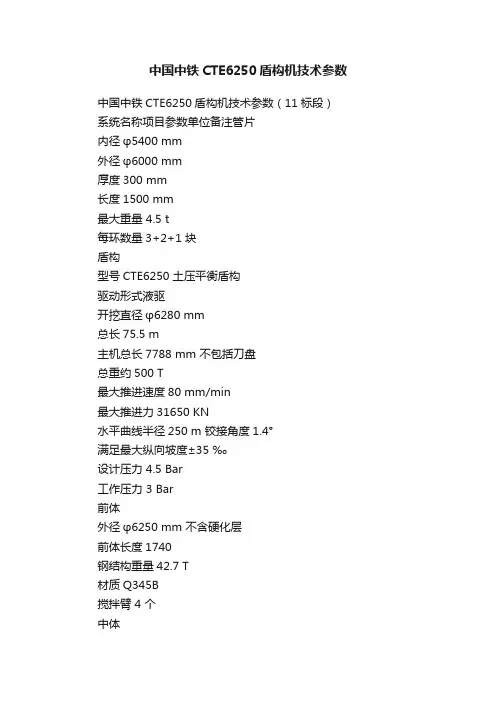

海瑞克土压6.3m盾构基本参数 名称技术参数备注 管片设计 外径6米 内径5．4米 管片宽度1．5米 数量5+1 盾体 前体 6.25x6.25x2.9米86.5吨 中体 6.24x6.24x2.58米80吨 前盾数量1个 中盾数量1个 直径6．25米不计耐磨堆焊层 长度(前体和中体) 4．68米螺栓连接并带密封盾构类型土压平衡 300米 盾构最小水平转弯 半径 最大工作压力3BAR 土压传感器(数量) 5个 气闸连接法兰1个 1个 螺旋输送机连接法 兰 盾尾 6.23x6.23x3.61米30吨 盾尾数量1个 型式绞接 长度3．61米 密封3排钢丝刷 注浆口4个DN50,单管 推进油缸液压 数量30个10组双缸+10组单缸分组数量4组 推力34 210KN 最大300BAR 行程2米 工作压力300BAR 伸出速度80mm/min 所有油缸 绞接油缸 类型被动式 数量14个 行程150 mm 刀盘 6.28x6.25x2.6米65吨 数量1个 形式装配有滚刀式 直径6．28米
旋转方向左/右 刀具配置4把17寸中心双刃滚刀，32把17寸单刃滚刀，28把齿刀（250 mm 宽），8组边刮刀（1组两把）。 8个 刀盘上泡沫喷嘴数 量 中心回转体1个 刀盘驱动 数量1个 形式液压驱动 液压马达数量9个 额定转矩6000KNm 最大脱困扭矩7150KNm 转速0~4.5转/分 功率945KW 3x315KW 主轴承形式固定式 人闸 数量1个 形式双仓 直径1．6米 工作压力3BAR 测试压力4．5BAR 额定人数（容纳）3+2 主仓/副仓 管片安装器 管片安装器及行走 5．0x4.0x3.8米22吨 梁 数量1个 形式中心回转式 抓紧系统机械式 自由度6个 旋转角度+/—200度比例控制 管片宽度1．2/1．5米 纵向移动行程2米比例控制 控制装置无线、有线控制 螺旋输送机 形式双螺旋转、有轴式 1号螺旋输送机13.4x1.2x1.4米23吨 长度13．4米 直径800mm 功率160KW 最大扭矩198 KNm 拖困扭矩225 KNm 转速1~22转/分无级调速 285方/时100%充满时 最大出土量（理论 值）
目录 隧道掘进机的技术说明 5.1 概述 (3) 5.2 功能（EPB盾构） (4) 5.2.1 土料挖掘 / 推进 (5) 5.2.2 控制 (6) 5.2.3 管环拼装周期 (7) 5.3 技术数据/总览 (8) 5.4 操作步骤 (16) 5.4.1 进入开挖室 (16) 5.4.2 人行气闸 (19) 准备和注意事项 (19) 加压 (21) 加压步骤 (22) 加压图 (24) 通过通道室加压（加压附加人员） (26) 附加人员加压图 (27) 卸压 (28) 卸压步骤： (29) 卸压图 (31) 对一个人员的紧急卸压图 (33) 紧急情况下，通道室和主室内应分别采取的措施 (36) 紧急情况卡卡样 (37) 5.4.3 将开挖工具送入压力室 (39) 5.4.4 拼装管环 (40) 5.4.5 回填 (42) 通过尾部机壳进行回填 (42) 灌浆泵的工作原理 (43) 5.4.6 压缩空气供给 (45) 工业用空气 (45) 压缩空气调节 (46) 5.4.7 发泡设备说明 (47) 安装设计 (47) 设备功能 (48)
高压聚合物系统 (48) 5.5 隧道掘进机各部件 (49) 5.5.1 盾构 (50) 概述 (50) 前部盾构 (50) 中间盾构 (51) 尾部机壳 (51) 推力缸 (51) 盾构关节油缸 (52) 5.5.2 人行气闸 (53) 5.5.3 刀盘驱动装置 (55) 原理 (55) 旋转工作机构系统，主轴承 (55) 齿轮润滑 (55) 密封系统 (56) 5.5.4 拼装机 (57) 技术说明 (57) 支架梁 (57) 行走机架 (58) 旋转机架 (58) 带抓取头的横向行走装置 (59) 旋转机架的动力提供 (60) 安全设备 (60) 5.5.5 螺旋输送机 (61) 一般说明 (61) 伸缩缸 (61) 前部闸阀 (61) 前部闸阀 (62) 驱动装置 / 密封系统 (63) 安全装置 (63) 5.5.6 后援装置 (64) 一般说明 (64) 桥 (65) 龙门架1 (66) 龙门架2 (67) 龙门架3 (69) 龙门架4 (70) 龙门架5 (72)
PD皮带输送机技术说明 （一）供货范围 本公司为该项目提供的PD型带式输送机（也称皮带输送机）为成套设备，整套装置包括如下： 机架、滚筒（电动滚筒及被动滚筒）； 输送带、托辊、侧面挡板； 张紧装置、清扫器； 全封闭罩及出口集料槽； 此外配备基础螺栓等安全和有效运行所必须的附件及工具。 （二）简述及工作原理 本输送机按照GB/T 10595-1989“带式输送机”国家标准及招标文件、图纸要求的尺寸进行设计和制造。 本输送机为连续式槽型水平带式输送机，适用于化工、冶金、煤矿、水电、建材等部门，它可输送堆积容重为0.5～2.5吨/米3的各种块状、粒状等散状物料，因此在输送城市污水中的格栅垃圾等也是比较适用；输送机可用于水平或倾斜向上、向下输送。栅渣由格栅卸料口落入输送带上，在电动滚筒的驱动下，物料从一端移动到另一端，末端与垃圾桶相衔接，再另行处理。 （三）技术参数表
（四）主要部件与结构特点 输送机主要由机架、输送带、驱动装置、被动滚筒、托辊、拉紧装置、清扫器以及机架上的侧边挡板等几个部件构成。 1．机架 机架材质为不锈钢304，采用型钢制作而成，其并焊接成一个刚性支架，机架连续焊接，保证足够承受所有载荷。
2．输送带 本输送机的输送带选用丁腈橡胶，该材料具有耐磨、耐酸碱、耐油及耐腐蚀等优点，一般由4～5层橡胶帆布构成，其径向扯断强力为56公斤/厘米·层，保证最小拉伸和变形；能输送含水率达85%的栅渣，输送带接头为硫化接头，采用分层硫化法，保证无明显接头和凹凸不平现象，接头强度可达到橡胶带本身强度的85～90%，能有效避免缠绕。 3．驱动装置 本输送机采用闭式驱动装置—电动滚筒，它是将电动机及减速系统放在滚筒内的新型驱动装置；它与开式驱动装置相比，具有结构紧凑、操作安全、占地面积小、重量轻，外观整齐、成本低等优点；适用电源380V，3相，50HZ，其防护等级为IP55。 滚筒主要由电动滚筒和被动滚筒两部分组成，均采用整体滚动轴承座固定在机架上。 电动滚筒为油冷式电动滚筒，表面为钢板焊接而成，采用滚筒轴承，它是传递动力的主要部件，输送带借其与滚筒之间的摩擦力运行，提高摩擦力将能增加输送机的负载量。它与驱动电机、减速器等组成一体，其空腔内充有冷却润滑油，工作时对电机和减速齿轮进行冷却，并润滑齿轮和轴承。 被动滚筒（也称改向滚筒）为钢板焊接结构，采用滚动轴承，它一般与电动滚筒配套，其主要作用是用来改变输送带运行方向和增加电动滚筒的围包角，一般可作180°、90°及小于45°改向用，用作尾部滚筒。 4．拉紧装置 本输送机拉紧装置采用螺旋式，适用于长度较短（<80米）、功率较小的输送机上，按机长的1%选取接紧行程，其张紧轮位于输送机的进料端，并在重载密封的轴承支座上运行，张紧轮附有高强度的螺杆操作皮带张紧机构。 5．托棍
DTII(A)型带式输送机-技术规格书
技术规格书 1．总则 1.1本招标文件用于500m2烧结机工程带式输送机的制造、供货、安装、调试、试验和验收等方面的技术要求。 1.2本招标文件提出的为最低限度的技术要求，并未对一切技术细节作出规定。也未充分引述有关的标准和规范的条文，投标方提供符合本招标文件和有关工业标准的优质产品及其相应服务。对国家有关安全、环保等强制性标准必须满足其要求。 1.3 投标方对本招标文件如有异议，不管多么微小，都在投标文件中以“对招标文件的意见和同招标文件的差异” 为标题的专门章节中加以详细描述。否则意味着投标方提供的设备完全符合本招标文件的要求。 1.4 投标方在设备设计和制造中所涉及的各项规程、规范和标准遵循现行最新版本的中国国家标准。本招标文件所使用的标准如遇与投标方所执行的标准不一致时，按较高标准执行，投标方应提供相应标准。 ★1.5 设备采用的专利涉及到的全部费用均已包含在设备报价中，投标方保证招标方不承担有关设备专利的一切责任。 1.6 本招标文件将作为订货合同的附件，与合同正文具有同等效力。 ★1.7整机设备应符合带式输送机通用技术条件和本工程统一技术规定的相关要求。 1.8投标方应对所供带式输送机（包括招标方认可的外购产品）负有全责。2．环境条件和设计条件 2.1设备工作环境条件
气温： 年 平 均 温 度 ： 1 1 . 4 ℃ 年极端最高气温：36.3℃年极端最低气温：-20.9 ℃湿度： 年平均相对湿度：66 % 降水： 年平均降水量：554.9mm 年最大降水量：934.4mm 日最大降水量：186.9mm
盾构机操作及参数控制 目前，住总集团大多采用德国海瑞克盾构机、日本小松及日立盾构机，现就其小松盾构机操作情况及参数控制作如下总结： 1 开机前准备 1) 检查延伸水管、电缆连接是否正常； 2) 检查供电是否正常； 3) 检查循环水压力是否正常； 4) 检查滤清器是否正常； 5) 检查皮带输送机、皮带是否正常； 6) 检查空压机运行是否正常； 7) 检查油箱油位是否正常； 8) 检查脂系统油位是否正常； 9) 检查泡沫原液液位是否正常； 10)检查注浆系统是否已准备好并运行正常； 11)检查后配套轨道是否正常； 12)检查出碴系统是否已准备就绪； 13)检查盾构操作面板状态：开机前应使螺旋输送机前门应处于开启状态，螺旋输送机的螺杆应伸出，管片安装模式应无效，无其它报警指示； 14)检查测量导向系统是否工作正常； 若以上检查存在问题，首先处理或解决问题，然后再准备开机。 15)请示技术负责人并记录有关盾构掘进所需要的相关参数，如掘进模式，土仓保持压力，线路数据，注浆压力等； 16)请示设备机修负责人并记录有关盾构掘进的设备参数； 17)若需要则根据技术负责人和设备机修负责人的指令修改盾构参数； 2 开机 1)确认外循环水已供应，启动内循环水泵； 2)确认空压机冷却水阀门处于打开状态，启动空压机； 3)根据工程要求选择盾尾油脂密封的控制模式，即选择采用行程控制还是采用压力控制模式；
4)在“报警系统”界面，检查是否存在当前错误报警，若有，首先处理； 5)将面版的螺旋输送机转速调节旋扭、刀盘转速调节旋扭、推进油缸压力调节旋扭、盾构推进速度旋扭等调至最小位； 6)启动前后液压泵站冷却循环泵，并注意泵启动是否正常，包括其启动声音及振动情况等。以下每一个泵启动情况均需注意其启动情况； 7)依次启动润滑脂泵（EP2）、齿轮油泵、HBW 泵、内循环水泵； 8)依次启动推进泵及辅助泵； 9)选择手动或半自动或自动方式启动泡沫系统； 10)启动盾尾油脂密封泵，并选择自动位；至此，盾构的动力部分已启动完毕，下面根据不同的工序进一步进行说明。 3掘进 1)启动皮带输送机 2)启动刀盘 根据测量系统面版上显示的盾构目前旋转状态选择盾构旋向按钮，一般选择能够纠正盾构转向的旋转方向； 选择刀盘启动按扭，当启动绿色按钮常亮后。并慢慢右旋刀盘转速控制旋钮，使刀盘转速逐渐稳定在 2rpm 左右。严禁旋转旋钮过快，以免造成过大机械冲击，损机械设备。此时注意主驱动扭矩变化，若因扭矩过高而使刀盘启动停止，则先把电位器旋钮左旋至最小再重新启动； 3)启动螺旋输送机 慢慢开启螺旋输送机的后门； 启动螺旋输送机按钮，并逐渐增大螺旋输送机的转速； 4)按下推进按钮，并根据 ZED 屏幕上指示的盾构姿态调整四组油缸的压力至适当的值，并逐渐增大推进系统的整体推进速度； 5)至此盾构开始掘进； 4土仓压力调整 1)如果开挖地层自稳定性较好采用敞开式掘进，则不用调正压力，以较大开挖速度为原则； 2) 如果开挖地层有一定的自稳性而采用半敞开式掘进，则注意调节螺旋输送机的转速，使土仓内保持一定的渣土量，一般约保持 2/3左右的渣土。
