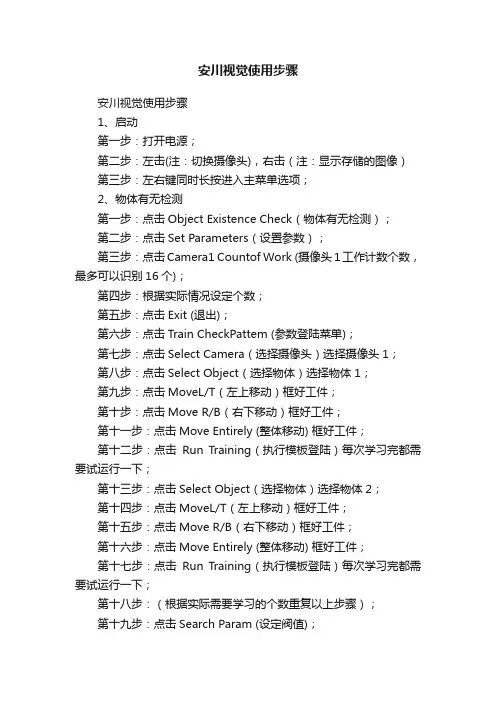

安川视觉使用步骤
1、启动
第一步：打开电源；
第二步：左击(注：切换摄像头)，右击（注：显示存储的图像）
第三步：左右键同时长按进入主菜单选项；
2、物体有无检测
第一步：点击Object Existence Check（物体有无检测）；
第二步：点击Set Parameters（设置参数）；
第三步：点击Camera1 Countof Work (摄像头1工作计数个数，最多可以识别16个)；
第四步：根据实际情况设定个数；
第五步：点击Exit (退出)；
第六步：点击Train CheckPattem (参数登陆菜单)；
第七步：点击Select Camera（选择摄像头）选择摄像头1；
第八步：点击Select Object（选择物体）选择物体1；
第九步：点击MoveL/T（左上移动）框好工件；
第十步：点击Move R/B（右下移动）框好工件；
第十一步：点击Move Entirely (整体移动) 框好工件；
第十二步：点击Run Training（执行模板登陆）每次学习完都需要试运行一下；
第十三步：点击Select Object（选择物体）选择物体2；
第十四步：点击MoveL/T（左上移动）框好工件；
第十五步：点击Move R/B（右下移动）框好工件；
第十六步：点击Move Entirely (整体移动) 框好工件；
第十七步：点击Run Training（执行模板登陆）每次学习完都需要试运行一下；
第十八步：（根据实际需要学习的个数重复以上步骤）；
第十九步：点击Search Param (设定阀值)；
第二十步：点击Threshold/
第二十一步：点击Exit (退出)；
第二十二步：点击Tryout (试运行)检测学习是否成功；
第二十三步：点击Exsecut（执行）；
3、尺寸检测
第一步：点击Dimension Check (物体尺寸检测)；
第二步：点击Measure Number (检测物体个数)，根据实际需要输入物体个数；
第三步：点击Training Template (转移到模板登陆菜单)；
第四步：点击Select Camera (选择相机)，选择1号相机；
第五步：点击Measure No.(选择几号工件)；
第六步：SelectPos（选择测量的点），选择第一个点；
第七步：点击Move L/T (左上移动)，框好位置；
第八步：点击Move R/B（右下移动），框好位置；
第九步：点击Run Training（执行模板登陆）每次学习完都需要试运行一下；
第十步：点击Set Locate Pos（选择方式）；
第十一步：点击Cursor（光标）；
第十二步：选择好位置；
第十三步：SelectPos（选择测量的点），选择第二个点；
第十四步：点击Move L/T (左上移动)，框好位置；
第十五步：点击Move R/B（右下移动），框好位置；
第十六步：点击Run Training（执行模板登陆）每次学习完都需要试运行一下；
第十七步：点击Set Locate Pos（选择方式）；
第十八步：点击Cursor（光标）；
第十九步：选择好位置；
第二十步：点击Exit（退出）；
第二十一步：点击Regist Tolerance (转移到基准状态登陆菜单)
第二十二步：Reference Set (测试)，可以看出测量的长度；
