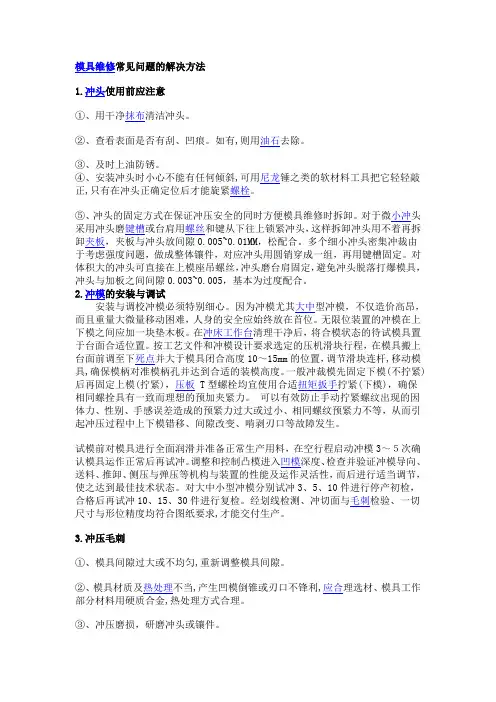

冲压模具维修常见问题的解决方法
内容介绍>>
1．冲头使用前应注意
①、用干净抹布清洁冲头。
②、查看表面是否有刮、凹痕。如有，则用油石去除。
③、及时上油防锈。
④、安装冲头时小心不能有任何倾斜，可用尼龙锤之类的软材料工具把它轻轻敲正，只有在冲头正确定位后才能旋紧螺栓。
2．冲模的安装与调试
安装与调校冲模必须特别细心。因为冲模尤其大中型冲模，不仅造价高昂，而且重量大微量移动困难，人身的安全应始终放在首位。无限位装置的冲模在上下模之间应加一块垫木板。在冲床工作台清理干净后，将合模状态的待试模具置于台面合适位置。按工艺文件和冲模设计要求选定的压机滑块行程，在模具搬上台面前调至下死点并大于模具闭合高度10~15mm的位置，调节滑块连杆，移动模具，确保模柄对准模柄孔并达到合适的装模高度。一般冲裁模先固定下模（不拧紧）后再固定上模（拧紧），压板 T型螺栓均宜使用合适扭矩扳手拧紧（下模），确保相同螺拴具有一致而理想的预加夹紧力。可以有效防止手动拧紧螺纹出现的因体力、性别、手感误差造成的预紧力过大或过小、相同螺纹预紧力不等，从而引起冲压过程中上下模错移、间隙改变、啃剥刃口等故障发生。
试模前对模具进行全面润滑并准备正常生产用料，在空行程启动冲模3~5
次确认模具运作正常后再试冲。调整和控制凸模进入凹模深度、检查并验证冲模导向、送料、推卸、侧压与弹压等机构与装置的性能及运作灵活性，而后进行适当调节，使之达到最佳技术状态。对大中小型冲模分别试冲3、5、10件进行停产初检，合格后再试冲10、15、30件进行复检。经划线检测、冲切面与毛刺检验、一切尺寸与形位精度均符合图纸要求，才能交付生产。
3．冲压毛刺
①、模具间隙过大或不均匀，重新调整模具间隙。
②、模具材质及热处理不当，产生凹模倒锥或刃口不锋利，应合理选材、模具工作部分材料用硬质合金，热处理方式合理。
③、冲压磨损，研磨冲头或镶件。
④、凸模进入凹模太深，调整凸模进入凹模深度。
⑤、导向结构不精密或操作不当，检修模具内导柱导套及冲床导向精度，规范冲床操作。
4．跳废料
模具间隙较大、凸模较短、材质的影响（硬性、脆性），冲压速度太高、冲压油过粘或油滴太快造成的附着作用，冲压振动产生料屑发散，真空吸附及模芯未充分消磁等均可造成废屑带到模面上。
①、刃口的锋利程度。刃口的圆角越大，越容易造成废料反弹，对于材料比较薄的不锈钢等可以采用斜刃口。
②、对于比较规则的废料，可增大废料的复杂程度或在冲头上加聚胺酯顶杆来防止跳废料，在凹模刃口侧增加划痕。
③、模具的间隙是否合理。不合理的模具间隙，易造成废料反弹，对于小直
径孔间隙减少10%，直径大于50．00毫米，间隙放大。
④、增加入模深度。每个工位模具冲压时，入模量的要求是一定的，入模量小，易造成废料反弹。
⑤、被加工材料的表面是否有油污。
⑥、调整冲压速度、冲压油浓度。
⑦、采用真空吸附。
⑧、对冲头、镶件、材料进行退磁处理。
5．压伤、刮伤
①、料带或模具有油污、废屑，导致压伤，需擦拭油污并安装自动风枪清除废屑。
②、模具表面不光滑，应提高模具表面光洁度。
③、零件表面硬度不够，表面需镀铬、渗碳、渗硼等处理。
④、材料应变而失稳，减少润滑，增加压应力，调节弹簧力。
⑤、对跳废料的模具进行维修。
⑥、作业时产品刮到模具定位或其它地方造成刮伤，需修改或降低模具定位，教育作业人员作业时轻拿轻放。
6．工件折弯后外表面擦伤
①、原材料表面不光滑，清洁、校平原材料。
②、成型入块有废料，清除入块间的废屑。。
③、成型块不光滑，将成型块电镀、抛光，提高凸凹模的光洁度。
④、凸模弯曲半径R太小，增大凸模弯曲半径
⑤、模具弯曲间隙太小，调整上下模弯曲配合间隙。
⑥、凹模成型块加装滚轴成形。
7．漏冲孔
出现漏冲孔的情况，一般有冲头断未发现、修模后漏装冲头、冲头下陷等因素引起，修模后要进行首件确认，与样品对比，检查是否有遗漏现象，对冲头下沉的，应改善上模垫板的硬度。
8．脱料不正常
①、脱料板与凸模配合过紧、脱料板倾斜、等高螺丝高度不统一或其它脱料件装置不当，应修整脱料件，脱料螺钉采用套管及内六角螺钉相结合的形式。
②、模具间隙偏小，冲头在脱离材料时需要很大的脱模力，造成冲头被材料咬住，需增加下模间隙。
③、凹模有倒锥，修整凹模。
④、凹模落料孔与下模座漏料孔没有对正，修整漏料孔。
⑤、检查加工材料的状态。材料脏污附着到模具上，使得冲头被材料咬住而无法加工。翘曲变形的材料在冲孔后，会夹紧冲头，发现翘曲变形的材料，需弄平整后再加工。
⑥、冲头、下模的刃口钝化要及时刃磨。刃口锋利的模具能加工出漂亮的切断面，刃口钝了，则需要额外的冲压力，而且工件断面粗糙，产生很大的抵抗力，造成冲头被材料咬住。
⑦、适当采用斜刃口冲头。
⑧、尽量减少磨损，改善润滑条件，润滑板材和冲头。
⑨、弹簧或橡胶弹力不够或疲劳损耗，及时更换弹簧。
⑩、导柱与导套间隙过大，返修或更换导柱导套。
◎、平行度误差积累，重新修磨装配。
◎、推件块上的孔不垂直，使小凸模偏位，返修或更换推件块。
◎、凸模或导柱安装不垂直，重新装配，保证垂直度。
9．折弯边不平直，尺寸不稳定
①．增加压线或预折弯工艺
②．材料压料力不够，增加压料力
③．凸凹模圆角磨损不对称或折弯受力不均匀，调整凸凹模间隙使之均匀、抛光凸凹模圆角
④高度尺寸不能小于最小极限尺寸
10．弯曲表面挤压料变薄
①．凹模圆角太小，增大凹模圆角半径
②．凸凹模间隙过小，修正凸凹模间隙
11．凹形件底部不平
①．材料本身不平整，需校平材料
②．顶板和材料接触面积小或顶料力不够，需调整顶料装置，增加顶料力
③．凹模内无顶料装置，应增加顶料装置或校正
④．加整形工序
12．不锈钢翻边变形
在制造翻边之前向材料施用优质成形润滑剂，这能令材料更好地从模具中分离出来，在成形时顺畅地在下模表面移动。如此给予材料一个更好的机会去分布被弯曲和被拉伸时产生的应力，防止在成形翻边孔边上出现的变形和翻边孔底部的磨损。
13．材料扭曲
在材料上冲切大量孔，导致材料平面度不良，成因可能是冲压应力累积。冲切一个孔时，孔周边材料被向下拉伸，令板材上表面拉应力增大，下冲运动也导致板材下表面压应力增大。对于冲少量的孔，结果不明显，但随着冲孔数目的增加，拉应力和压应力也成倍增加直到令材料变形。
消除这种变形的方法之一是：每隔一个孔冲切，然后返回冲切剩余的孔。这虽然在板材上产生相同的应力，但瓦解了因同向连续一个紧接一个地冲切而产生拉应力/压应力积聚。如此也令第一批孔分担了第二批孔的部变形效应。
14．模具严重磨损
①、及时更换已经磨损的模具导向组件和冲头。
②、检查模具间隙是否不合理（偏小），增加下模间隙。
③、尽量减少磨损，改善润滑条件，润滑板材和冲头。油量和注油次数视加工材料的条件而定。冷轧钢板、耐蚀钢板等无锈垢的材料，要给模具注油，注油点为导套、注油口、下模等。油用轻机油。
有锈垢的材料，加工时铁锈微粉会吸入冲头和导套之间，产生污垢，使得冲头不能在导套内自由滑动，这种情况下，如果上油，会使得锈垢更容易沾上，因此冲这种材料时，相反要把油擦干净，每月分解一回，用汽（柴）油把冲头、下模的污垢去掉，重新组装前再擦干净。这样就能保证模具有良好的润滑性能。
④、刃磨方法不当，造成模具的退火，加剧磨损，应当使用软磨料砂轮，采用小的吃刀量，足量的冷却液并经常清理砂轮。
15．防止冲压噪音
冲床是板料加工工业的最关键的必备设备。冲床在工作时会产生机械传动噪
声、冲压噪声和空气动力性噪声，该噪声最高值可达125dB（A）大大超过国家标准规定的85dB（A）及其以下的噪声指标要求，因而对操作工人及周围环境（如办公室、居民住宅区、会议室等）造成极其严重的伤害和污染。有效地治理该噪声己成为急待解决的问题。特别是我国的第一部《噪声法》的实施，环保产业化的规模日益增大，更加速了对这一噪声治理的迫切性。
从冲床噪声源和模具结构入手，要降低噪音得注意以下几点：
①、注重模具保养、清洁，保持刃口锋利。
②、模具刃口的形状、数量、材料和冲切线长，模具刃口与零件接触面不要太大，冲头做斜刃阶梯冲裁，使模具在不同的位置切入深度不同，整个过程实现真正的切断，而不是同步挤断。
③、模具刃口必须垂直于安装面，且凸凹模刃口配合间隙要合理，卸料困难时可增加下模间隙、增加卸料力，采用软表面的卸料板等方法。
④、各工作模板间的配合精度，加工一些排气槽。
⑤、止挡板改做小块拼件，脱料板、下模板改为镶件式，减小抨击面积。
⑥、脱料板弹顶来源改为T型顶杆，弹簧装在上模座，等高套与顶杆配用，开模状态下保证脱料板仍有一定的自由活动量。
⑦、保持润滑良好，模具无干涉，顺畅。
⑧、上下模座表面垫铝板做冲力缓冲。
⑨、模具调试好后，在冲床上加装隔声罩或海绵板隔音处理。
⑩、提高冲床精度，降低结构噪声。在工作台上安装缓冲减振降噪油缸，齿轮采用斜齿加强润滑和加装齿轮罩，气动系统中加装消声器
压铸模具设计制造及使用的注意-事项
压铸模具设计制造及使用的注意事项 一、压铸模设计 除正常设计的基本要求外，还应特别考虑： 1、采用合理先进的简单结构，使动作准确可靠，结构件的刚性良好，即模具具有足够的厚度，以确保其有足够的刚度，以防止模具变形及开裂。易损件拆换方便，有利于延长模具的使用寿命； 2、模具上的零件应满足机械加工工艺和热处理工艺的要求。尽量避免或减少尖角和薄壁，以利于热处理后使用，防止应力集中。 3、大型压铸模具（分型面投影面积大于1平方米），应采用方导柱导向系统，以避免动定模因热膨胀差异较大，造成导向精度下降； 4、对于设计大型复杂压铸模具的浇注系统及排气系统和冷却系统，最好能做流动分析及热平衡分析。这样布置流道系统（直浇道、横浇道、内浇口）和冷却系统及恒温预热系统的位置、管道大小、数量等就会做到合理布局；众所周知，浇注系统是把金属液从压室导入型腔内，它与金属液进入型腔的部位、方向、流
动状态等密切相关，并能调节填充速度、充填时间、型腔温度等充型条件。在压铸生产中，浇注系统对压铸件质量、压铸操作效率、模具寿命（高温、高压、高速的金属液对模具型腔壁的冲刷、腐蚀等），压铸件的切边和清理等都有重大影响，可见浇注系统的设计极其重要； 5、内浇口设计注意事项： ○1从内浇口进入型腔的高温金属液、不宜正面进入冲击动定模型壁及型芯，以防止型腔早期出现严重的冲蚀、粘模和龟裂现象； ○2采用多股内浇口时，要考虑防止出现金属液进入型腔后从几路汇合，相互冲击产生涡流，裹气和氧化夹渣等缺陷； ○3内浇口厚度的选择，一般是按照经验数据制定，建议在满足充型的条件下，尽量选择大些，避免因过大的压射速度冲击，引起模具早期出现侵蚀、粘模、麻点和龟裂； 6、溢流槽和排气槽的设计： ○1溢流槽的作用是积聚首先进入型腔的冷污金属液和裹有气体的金属液，以及调节模具多部分的温度，改善模具热平衡，有利于延长模

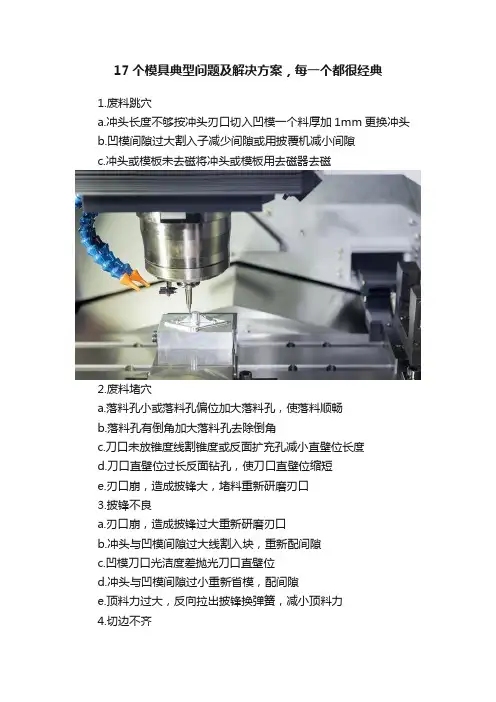

废料堵穴 a.落料孔小或落料孔偏位加大落料孔，使落料顺畅 b.落料孔有倒角加大落料孔去除倒角 c.刀口未放锥度线割锥度或反面扩充孔减小直壁位长度 d.刀口直壁位过长反面钻孔，使刀口直壁位缩短 e.刃口崩，造成披锋大，堵料重新研磨刃口 切边不齐 a.定位偏移调整定位 b.有单边成型，拉料加大压料力，调整定位 c.设计错误，造成接刀不平重新线割切边刀口镶块 d.送料不准调整送料器 e.送料步距计算有误重新计算步距，重定接刀位 冲头易断 a.闭合高度过低，冲头切入刀口部位过长调整闭合高度 b.材料定位不当，造成冲孔冲头切单边，调整定位或送料装置 因受力不均断裂 c.下模废料堵死刀口，造成冲头断重新钻大落料孔，使落料顺畅 d.冲头的固定部位（夹板）与导向部位修配或重新线割入块使冲头上下顺畅
（打板）偏移 e.打板导向不良，造成冲头单边受力重新修配打板间隙 f.冲头刀口太短，与打板干涉重换冲头，增长刀口部分长度 g.冲头固定不好，上下窜动重新固定冲头使之不能上下窜动 h.冲头刃口不锋利重新研磨刃口 I.冲头表面拉伤，脱料时受力不均重新换冲头 j.冲头过细，过长，强度不够重新换冲头类型 k.冲头硬度过高，冲头材质不对更换冲头材质，调整热处理硬度 成型不良 a.成型模凸模太锋利，造成材料拉裂成型凸模修R角，刀口处适当修R角 b.成型冲头长度不够，造成未能成型计算冲头正确长度调整冲头实际长度以达成型要求 c.成型冲头过长，成型处材料压变形，甚确定冲头正确长度，调整冲头实际长度以达到要求 至冲头断裂 d.成型处材料不够造成拉裂计算展开材料，或修R角，或降低成型高度 e.定位不良，造成成型不良调整定位或送料装置 f.成型间隙太小造成拉裂或变形调配间隙
模具部绩效指标管理办法 （制作：阳连军） 制定：阳连军制定日期：2012年10月23日 审核：审核日期：2012年月日 批准：批准日期：2012年月日 第一章：总则 第一条实施目的 1.1、参照《模具部X月质量方针和目标》，构建模具部绩效指标体系。 1.2、以绩效推行过程控制为手段，构建模具部绩效评价监控系统，解决指标落实问题： A 培养正确的沟通心态，把积极的沟通变成一种习惯，是沟通变成一种需求 B 建立良好、健康的问题反馈及解决渠道，及时发现工作中出现的问题，分析原因，找出偏差，提出 改进措施 C 规范模具部绩效沟通程序，明确绩效沟通的内容，确保信息公开、共享 第二条适用范围： 模具部全体员工 （模具部新入职员工试用期期间，绩效成绩不计入年终绩效总评。仅作为个人入职考核指标） 第三条绩效考核原则： 3.1全员参与原则。上下级深入沟通，各班组相互协作，全员参与，全员负责 3.2公平公正原则。绩效考评过程严格按照考评程序进行，根据明确规定的考评标准，客观评价 3.3 及时反馈原则。每一级考评者，及时反馈考评信息给被考评者。肯定成绩，提出不足，明确 改进方向，帮助被考评者寻找有效的改进业绩的方法 3.4 简单直观的原则。考评本着简单、直观、便于理解和操作的原则进行 第二章绩效考评内容及实施程序 第一条职员（领班级别以下，包括文员、生管）考评公式及其换算比例： 1.1 普通员工绩效考核计算公式= KPI绩效(70﹪)+ 360度考核(20﹪)+ 个人行为鉴定（10 ﹪） 1.2 普通员工绩效换算比例：KPI绩效总计100分占考核70﹪分；360度考核总计100分占 考核20﹪分；个人行为鉴定总计100分占考核10﹪分。 管理人员（领班、组长、主管、经理）考评公式及其换算比例： 1.3管理人员绩效考核计算公式= KPI绩效(35﹪)+ 360度考核(50﹪)+ 个人行为鉴定（15 ﹪） 1.4管理人员绩效换算比例：KPI绩效总计100分占考核35﹪分；360度考核总计100分占 考核50﹪分；个人行为鉴定总计100分占考核15﹪分。 第二条绩效考评相关名词 2.1 绩效考评：为了实现《模具部X月质量方针与目标》，以事实数据为依据，对品性、业绩 能力和努力程度进行有组织的观察、分析和评价。 2.2 KPI（Key performance index）：即关键业绩指标，是通过对组织内部某一流程的输入 端、输出端的关键参数进行设置、取样、计算、分析，衡量流程绩效的一种目标式量化管 理指标。 2.3 360度考核：是一种从不同层面的人员中收集考评信息，从多角度对员工进行综合绩效 考核并提供反馈的方法，考评不仅有上级主管，还包括其他与被考评者密切接触的人员。
1、交口处光圈 原因：浇口周围温度过高 解决方案：改变喷嘴温度及/或者改变浇口冷却水路的温度，从而达到最佳的温度，对PC而言，浇口区域温度在110--130度之间为佳，对PMMA而言90—110度为佳； 试模过程中的检测：测量浇口周围的实际温度，适时调整，保证生产稳定； 2、产品表面有明显的浇口痕迹 原因：阀针过短、浇口温度过低、保压压力过大或者时间过长、过长的注塑时间； 解决方案：检测阀针长度，与喇叭口的配合情况；检测喷嘴嘴芯与模具之间的距离；升高喷嘴温度，同时（或者）优化冷却水路温度；在保证产品外观无缩水，尺寸合格的基础下，减少保压的压力值和时间； 试模过程中的检测：当试模过程中如上情况发生时，第一步应该检测阀针是否完全突出模具；要求阀针封闭后，突出模具定模型腔面0.2～0.3mm，并且前端带有0.1mm的弧度； 如果阀针的位置正确，问题有可能归因于保压（压力过大，或者时间过长）或者气缸的压力太小。 如果阀针在浇口后面，有可能是机械问题（阀针过短）或者感温不准，浇口温度过低，浇口锥形部分附着一层冷料薄膜，阀针无法到达底部，在这种情况下，浇口必需用火加热并且手动开关阀针。 如果阀针在正确的位置运动表明阀针长度合适，不然需要调整阀针长度。重新开始试模时，在正确的温度条件下。 如果生产几模后又出现同样的问题，表明浇口的锥形部分的尺寸和阀针不匹配（阀针口部锥面和胶口锥度配合有问题），形成冷料薄膜引起飞边。由于飞边的存在，阀针无法到达正确的位置。在这种情况下，需要拆模并且严格配模。用热风式加热枪清除浇口冷料薄膜后，肉眼就可以核实该问题。 如果浇口区域温度过低：这种情况只要升高喷嘴或模具的温度就可以解决
不锈钢压坑冲孔模常见问题及处理方法冷铆模常见问题分析及解决方法 一、自动线类 一、毛刺红点螺纹系列 a复底片以外的螺纹不清晰，须车深复底片处原因：有间隙、不均匀、刀口磨损，冲针强度不够。 b复底片边沿压不紧（起缝）则须加高台阶 c复底片处螺蚊不清晰，车模复底片以外的平面二、变形 30/32T5 花纹不清晰 a车矮下模镶件原因：有弧度不对时，适当调节镶套高度或弧度。冲针上的 b 车低上模复底片处，复底片压不满压退料橡胶的大小，高度与产品接触的贴合度也有影响。c车低上模复底片以外的平面，内圈压不满则加大斜度，外圈压不满则减小斜度。压印三、 30/ 32R1 a. 产品外表面压印由压料板引起，所以压料板要尽可能光滑，螺纹内圈压不满，加大上模斜度 b.外圈压不清晰如果有贴胶布，查看胶布内是否有异物。，减小上模斜度（标准值Φ220处至中心斜0.3mm)。内表面压印则看孔模是否有碰伤，是否光滑，点状压印看孔模上 是否有白色粉末状抛光砂粒。二、铆锅类 关于冲孔模另议 a. 锅内R角起槽，则重配R角 b. 锅内变形严重，则重配型结构增加强T尽可能增加冲针强度，尺寸过小的冲针改为R角（标准为从锅底平面起至R角，保证一指宽贴合度）度，将冲针端面改为半抛或月牙形，减少冲击强度。。 复底片压不满则重配下模斜度；内圈压不满，斜度加大；外圈压不满，斜度减少。 . 对应的锅内表面未压紧，则重配字唛高度。字唛不清晰，4.复底片外圆分级 重配较高的商标维持生产①①检查复底片冲孔是否单边 L=39.5mm ②将下模商标孔车至标准尺寸②适当加大该处直径 复打类<注：斜度、台阶需同时降低，保证斜度及各工作面 ①26/28G下模每批均需重车下模（孔位易变深）的相对高度>。②1000T 压力机（中间那台）和1600T压力机打片效果完全不同，维修时需仔细询问。三、铆片类 ③所有铆片模具复底片直径须车准Φ136/Φ145/Φ160/Φ175/Φ176极限公差为商标处压不死，同上1.+0.2mm过大则产品起缝 适当减少压力b. 2 片内表面有感a. 调整弹胶高度一致， 自动线类3 复底片压不满，内圈空则加大斜度；外圈空则减少斜度①上模维修须保证各平面的高度差及各平面的斜度（先拖丝表，复底片边缘起缝，加高
冲压模具使用养护与管理规定（拟稿） 冲压模具是汽车车身生产中不可缺少的特殊工装，模具的合理使用、维护、保养与管理对延长模具使用寿命、降低冲压件成本、提高制件质量、改善模具的技术状态至关重要，是保证冲压正常生产的一项重要工作。 1、模具的使用见《冲压工艺操作规程》。 2、模具的使用、维护、保养管理： 模具的使用、维护、保养管理内容包括： ⑴模具技术状态定期鉴定。 ⑵模具修理。 ⑶模具的保养。 ⑷模具技术文件管理。 ⑸模具的入库与发放。 ⑹模具的保管。 ⑺模具的报废处理。 ⑻模具易损件的制备与管理。 2.1、模具技术状态鉴定 模具在使用过程中，由于模具零件的自然磨损，模具制造工艺不合理，模具在机床上安装或使用不当以及设备发生故障等原因，都会使模具的主要零部件失去原有的使用性能和精度。致使模具技术状态日趋恶化，影响生产的正常进行和效率以及制品的质量。所以，在模具管理上，必须要主动地掌握模具的这些技术状态变化，并认真地予以处理，使模具能始终保持良好的技术状态工作。 通过模具技术状态鉴定结果，连同制品的生产数量、质量的缺陷内容，模具的磨损程度、模具损坏的原因等可制定出模具修理方案及维护方法，这对延长模具的使用寿命，降低生产成本以及提高模具质量及技术制造水平都是十分必要的。 技术状态鉴定包括模具的工作性能检查、制件质量的检查；要求每冲压一批次，检查一次，状态鉴定由模具维修人员实施，模管员负责确认。鉴定后模管员填写《模具日常检查、保养记录卡》。并负责将存在问题项及时反馈给保全课。
2.1.1模具的工作性能检查 在模具使用前、过程中和在使用后，要对模具的性能及工作状态，进行详细的检查，检查内容及检查方法如下： ⑴模具工作成形零件的检查 在模具工作前、工作中和工作后，结合制件的质量情况，对其凸、凹模进行检查，即凸、凹模是否有裂纹、损坏及严重磨损，凸凹模间隙是否均匀及其大小是否合适，刃口是否锋利（冲裁模）等。 ⑵导向装置的检查 检查导向装置的导柱、导套、导板是否有严重磨损、其配合间隙是否过大，安装在模板上是否松动。 ⑶卸料装置的检查 检查模具的推件及卸料装置动作是否灵敏可靠，顶件杆有没有弯曲、折断，卸料用的橡胶及弹簧弹力大小，工作起来是否平稳，有无严重磨损及变形。 ⑷定位装置的检查 检查定位装置是否可靠，定位销及定位板有无松动情况及严重磨损。 ⑸安全防护装置的检查 检查安全防护装置使用的可靠性，是否动作灵敏、安全。 ⑹检查气动元件状态的工作状态 ⑺模具表面清洁、材料残渣的检查 2.1.2制件质量的检查 ⑴制件质量检查的内容：制件形状及表面质量有无明显缺陷和不足；制件各部位精度和样件相比有无明显降低，是否符合工艺要求，具体检查项目见《设备作业指导书》。 ⑵鉴定方法： A、首件检查。制件的首件检查应在模具完成安装在压力机上及调整后试冲时进行。即将首次冲压出的几个制件，进行详细检查，检查其形状、尺寸精度，并与前一次末件和样件作比较，以确定模具的安装及使用是否正确。由品管部主导进行。 B、使用中的检查。模具在使用过程中，应随时对制件进行质量检查（具体检查频次见《设备作业指导书》），及时掌握了解模具在使用中的工作状态。其主要检查方法是：测量尺寸、孔位、形状精度；观察毛刺状况。通过检查，随时掌握模具的磨损和使用性能状况。
模具知识之解决试模问题的修模方法 试模中常见问题1: 主浇道粘模 解决问题的方法与顺序: 1抛光主浇道→2喷嘴与模具中心重合→3降低模具温度4缩短注射时间→5增加冷却时间→6检查喷嘴加热圈→7抛光模具表面→8检查材料是否污染。 试模中常见问题2: 塑件脱模困难 解决问题的方法与顺序: 1降低注射压力→2缩短注射时间→3增加冷却时间→4降低模具温度→5抛光模具表面→6增大脱模斜度→7减小镶块处间隙 试模中常见问题3: 尺寸稳定性差 解决问题的方法与顺序: 1改变料筒温度→2增加注射时间→3增大注射压力→4改变螺杆背压→5升高模具温度→6降低模具温度→7调节供料量→8减小回料比例 试模中常见问题4: 表面波纹 解决问题的方法与顺序: 1调节供料量→2升高模具温度→3增加注射时间→4增大注射压力→5提高物料温度→6增大注射速度→7增加浇道与浇口的尺寸 试模中常见问题5: 塑件翘曲和变形 解决问题的方法与顺序: 1降低模具→2降低物料温度→3增加冷却时间→4降低注射速度→5降低注射压力→6增加螺杆背压→7缩短注射时间 试模中常见问题6: 塑件脱皮分层 解决问题的方法与顺序: 1检查塑料种类和级别→2检查材料是否污染→3升高模具温度→4物料干燥处理→5提高物料温度→6降低注射速度→7缩短浇口长度→8减小注射压力→9改变浇口位置→10采用大孔喷嘴 试模中常见问题7: 银丝斑纹浇道粘模 解决问题的方法与顺序: 1降低物料温度→2物料干燥处理→3增大注射压力→4增大浇口尺寸→5检查塑料的种类和级别→6检查塑料是否污染 试模中常见问题8: 表面光泽差 解决问题的方法与顺序: 1物料干燥处理→2检查材料是否污染→3提高物料温度→4增大注射压力→5升高模具温度→6抛光模具表面→7增大浇道与浇口的尺寸 试模中常见问题9: 凹痕
常见压铸模具生产问题及分析 一、压铸过程中金属液飞溅 产生原因 1. 动、定模之间合模不严密，间隙较大 2. 锁模力不够 3. 压铸机动，定模安装板不平行 4. 支板跨度大，压射力致使套板变形，产生喷料 调整方法 1. 重新安装模具 2. 加大锁模力 3. 调整压铸机，使动，定模安装板相互保持平行 4. 在动模上增加支板，增加套板的刚度。 二、影响压射头使用寿命的因素， 主要因素有： 1. 压射头本身的材料、质量； 2. 压射头与压射料筒之间的配合间隙； 3. 模具安装时与压射料筒的同心度； 4. 冷却问题； 5. 选用优质压射头润滑油等。 三、产品表面起皱
症状：产品表面形成的不规则褶皱，主要出现在壁较薄的前段部分，可以看到射出的细小铝颗粒和褶皱。 原因：由于吸入了脱模剂和压缩空气，被封闭在前段的气压较高，把产品表面 顶起而导致这一现象的发生 解决方案：排气彻底，清除多余的脱模剂。调整高速高压区的位置以防止溶液降温缺陷名：起皱（二） 症状：镶件附近的圆柱状部分，表面的皮膜出现起皱现象起皱的表面部分，根据发生状态有差异。在靠近镶件的拐角处，出现与镶件平行的褶皱。在离拐角稍远处，表面皮膜起皱部分有细小的铝颗粒聚集，呈粉末状附着在表面起皱的断面可以观察到起皱导致的凹凸，细小的铝颗粒被压碎后嵌入褶皱里。 原因：在模具温度低时进行铸造容易发生此现象。铝液在流道流淌时前锋冷却，形成氧化皮膜，在距离浇口较远的突起部分凝固，由于压力增大在表面形成褶皱。 解决方案：对模具进行预热，在设定的温度条件下进行生产是很重要的，将模具温度设定在适当的范围。换导柱以及导套时一定要注意尺寸变化，尤其是长 时间使用但是没有回火或者测量的模具，一定要检查模具的尺寸，包括模板平行度、孔直线度、孔内外径是否变化。一般情况下基准尺寸会变化。 锌压铸件毛坯看不到麻点，电镀前抛光就出现麻点，这是怎么回事这是锌压铸 件最易出现的问题之一。要注意： 1. 原材料的质量（纯净度）； 2. 熔化时的精炼除气除渣； 3. 压铸时速度、压力的调整（特别是皮下气孔等缺陷）； 4. 抛光时摩擦的压力和温度不要太高。
简析冲压模具生产中常见问题 冲压生产效率和成本对模具的依赖性很大。对生产过程中模具出现的故障，应具体问题具体分析，制定正确的维修方案。及时解决模具损坏、卡模、刃磨和产品质量缺陷等问题，处理好模具维修与报废的关系，才能减少停产修模时间，缩短生产周期，保证冲压生产的正常进行。 标签：冲压模具；生产；问题；对策 1 汽车冲压模的分类 汽车冲压模一般可按以下几个主要特征分类： 1.1 根据工艺性质分类。a.冲裁模：沿封闭或敞开的轮廓线使材料产生分离的模具。如落料模、冲孔模、切断模、切口模、切边模、剖切模等。b.弯曲模：使板料毛坯或其他坯料沿着直线（弯曲线）产生弯曲变形，从而获得一定角度和形状的工件的模具。c.拉深模：是把板料毛坯制成开口空心件，或使空心件进一步改变形状和尺寸的模具。d.成形模：是将毛坯或半成品工件按图凸、凹模的形状直接复制成形，而材料本身仅产生局部塑性变形的模具。如胀形模、缩口模、扩口模、起伏成形模、翻边模、整形模等。 1.2 根据工序组合程度分类。a.单工序模：在压力机的一次行程中，只完成一道冲压工序的模具。b.复合模：只有一个工位，在压力机的一次行程中，在同一工位上同时完成两道或两道以上冲压工序的模具。c.级进模（也称连续模）：在毛坯的送进方向上，具有两个或更多的工位，在压力机的一次行程中，在不同的工位上逐次完成两道或两道以上冲压工序的模具。 3.依产品的加工方法分类，依产品加工方法的不同，可将模具分成冲剪模具、弯曲模具、抽制模具、成形模具和压缩模具等五大类。 a.沖剪模具：是以剪切作用完成工作的，常用的形式有剪断冲模、下料冲模、冲孔冲模、修边冲模、整缘冲模、拉孔冲模和冲切模具。 b.弯曲模具：是将平整的毛胚弯成一个角度的形状，视零件的形状、精度及生产量的多寡，乃有多种不同形式的模具，如普通弯曲冲模、凸轮弯曲冲模、卷边冲模、圆弧弯曲冲模、折弯冲缝冲模与扭曲冲模等。 c.抽制模具：抽制模具是将平面毛胚制成有底无缝容器。 d.成形模具：指用各种局部变形的方法来改变毛胚的形状，其形式有凸张成形冲模、卷缘成形冲模、颈缩成形冲模、孔凸缘成形冲模、圆缘成形冲模。 e.压缩模具：是利用强大的压力，使金属毛胚流动变形，成为所需的形状，其种类有挤制冲模、压花冲模、压印冲模、端压冲模。 2 冲压模具生产中常见问题及处理 以下就生产中常见的冲压不良现象其产生的原因及处理对策分析进行详细
冲压模具管理办法 冲压模具管理办法 1目的 为了加强汽车冲压件模具及模具技术状态的管理，确保冲压生产顺利地进行，特制定本管理办法。 2适用范围 适用于公司内冲压件模具及模具技术状态的管理。 3职责 3.1工艺部负责新产品模具开发的申请、方案编制、技术协议签定、模具制作。 3.2制造部 负责对模具进行日常保管、维护以及在制件增补模具更新的申请。 3.3设备部 设备部负责外扩冲压件冲压模具登记建账、管理。 4流程
4.1冲压模具的申请 4.1.1使用部门根据模具的质量、寿命等情况提出模具的增补和更新申请，工 艺部审核，并报公司领导批准。 4.1.2工艺部按新品开发、质量等要求提出模具开发方案报公司领导批准。 4.2冲压模具的设计、制造
技术部设计或工艺部门设计.制作。 4.2.2新产品开发的模具由工艺部负责委外设计制作。 4.3冲压模具的验收、移交 4.3.1模具验收分为初验收和终验收 4.3.1.1在模具完成安装和调试后并满足技术协议中的规定的验收 要求时.方可进行模具的验收。 4.3.1.2模具的验收由模具制造方或委托制造方提出验收申请。 4.3.1.3设备部牵头组织验收，工艺部、质量部、制造部、模具制 造方参加，设备部负责出具模具验收报告，参加部门会签.交公司 领导批准后为完成模具验收。 4.3.1.4验收依据为工艺部与模具制造方签定的技术协议。 4.3.2使用单位自制钻孔模的验收，由使用单位牵头组织工艺部、质量部 逬行验收。 4.3.3模具的移交 4.3.3.1模具完成终验收后由制造部和使用单位办理移交手续。 4.3.3.2使用单位自制钻孔模由使用单位自行登记备案。 4.4模具的标识和保管。 4.4.1模具编号由工艺部按工艺装备编号规则逬行编制并下发。 4.4.2模具标识由制造方或使用单位进行标识。 4.4.3模具标识采用铝质铭牌，并钏I接固定在模具上，铭牌尺寸为 50" 50。铭牌的内容和格式如下：
冲床模具使用中常见问题 一般情况下，数控冲床等冲床模具使用中会经常出现如下问题：（1）凸模磨损太快 主要原因: ①模具间隙偏小,一般建议模具总间隙为材料板厚的20%～25%。 ②凸凹模具的对中性不好,包括模座和模具导向组件及转塔镶套精度不足等原因造成模具对中性不好。 ③凸模温度过高,主要是由于同一模具连续长时间冲压造成冲头过热。 ④模具刃磨方法不当,造成模具退火,磨损加剧。 ⑤局部的单边冲切,如步冲、冲角或剪切时,侧向力会使冲头偏向一边,该边的间隙减小,造成模具磨损严重,如果机床模具安装精度不高,严重的会使冲头偏过下模,造成凸模和凹模损坏。 （2）模具带料问题 模具带料会造成废料反弹,其相关因素: ①模具刃口的锋利程度,刃口的圆角越大,越容易造成废料反弹。 ②模具的入模量,机床每个工位的入模量是一定的,模具入模量小,容易造成废料反弹。 ③模具的间隙是否合理,如果模具间隙不合适,容易造成废料反弹。
④被加工板材表面是否存在较多的油物。 ⑤弹簧疲劳损坏。 防止模具带料的方法: ①使用专用的防带料凹模。 ②模具经常刃磨保持锋利,并退磁处理。 ③增大凹模间隙。 ④采用斜刃口模具代替平刃口模具。 ⑤模具安装退料器。 ⑥合理增大模具的入模量。 ⑦检查模具弹簧或卸料套的疲劳强度。 （3）模具对中性问题 模具在使用中容易发生冲芯各侧位置的磨损量不同,有的部分有较大划痕,磨损较快,这种情况在细窄的长方模具上特别明显。 该问题主要原因: ①机床转塔设计或加工精度不足,主要是上下转盘的模具安装座的对中性不好。 ②模具的设计或加工精度不能满足要求。 ③模具凸模的导套精度不够。 ④模具间隙选择不合适。 ⑤模具安装座或模具导套由于长期使用磨损造成对中性不好。为防止模具磨损不一致,应: ①定期采用对中芯棒对机床转塔和安装座进行对中性检查调整。
铝合金压铸问题大全及解决办法 1、表面铸造缺陷 1.1 拉伤 (1)特征： ①沿开模方向铸件表面呈线条状的拉伤痕迹，有一定深度，严重时为整面拉伤；②金属液与模具表面粘和，导致铸件表面缺料。 (2)产生原因： ①模具型腔表面有损伤；②出模方向无斜度或斜度过小；③顶出不平衡； ④模具松动：⑤浇铸温度过高或过低，模具温度过高导致合金液粘附；⑥脱模剂使用效果不好：⑦铝合金成分含铁量低于O．8％；⑧冷却时间过长或过短。 (3)处理方法： ①修理模具表面损伤；②修正斜度，提高模具表面光洁度；③调整顶杆，使顶出力平衡；④紧固模具；⑤控制合理的浇铸温度和模具温度1 80-250。；⑥更换脱模剂： ⑦调整铝合金含铁量；⑧调整冷却时间；⑨修改内浇口，改变铝液方向。 1.2 气泡 (1)特征： 铸件表面有米粒大小的隆起表皮下形成的空洞. (2)产生原因
①合金液在压室充满度过低，易产生卷气，压射速度过高；②模具排气不良；③熔液未除气，熔炼温度过高；④模温过高，金属凝固时间不够，强度不够，而过早开模顶出铸件，受压气体膨胀起来；⑤脱模剂太多；⑥内浇口开设不良，充填方向交接。 (3)处理方法 ①改小压室直径，提高金属液充满度；②延长压射时间，降低第一阶段压射速度，改变低速与高速压射切换点；③降低模温，保持热平衡；④增设排气槽、溢流槽，充分排气，及时清除排气槽上的油污、废料；⑤调整熔炼工艺，进行除气处理；⑥留模时间适当延长：⑦减少脱模剂用量。 1.3 裂纹 (1)特征： ①铸件表面有呈直线状或波浪形的纹路，狭小而长，在外力作用下有发展趋势；②冷裂隙开裂处金属没被氧化；③热裂一开裂处金属已被氧化。 (2)产生原因： ①合金中铁含量过高或硅含量过高；②合釜有害杂质的含量过高，降低了合金的塑性；③铝硅铜合金含锌量过高或含铜量过低；④模具，特别是模腔整体温度太低； ⑤铸件壁厚、薄存有剧烈变化之处收缩受阻，尖角位形成应力；⑥留模时间过长，应力大； ⑦顶出时受力不均匀。 (3)处理方法： ①正确控制合金成分，在某些情况下可在合金中加纯铝锭以降低合金中含镁量或铝合金中加铝硅中间合金以提高硅含量；②改变铸件结构，加角，改变出模斜度，
冲压件生产过程质量控制管理办法 1目的 通过对冲压件生产过程中的工序产品、成品质量的控制，确保不合格的产品不转序，进而保证冲压件质量。 2范围 本办法适用于冲压生产过程中及库存产品质量控制。 3工作程序 3.1生产过程产品的检验控制 3.1.1冲压生产过程检验流程图 生产过程检验流程图 YES
3.1.2下料检验程序 3.1.2.1操作者按产品图纸和工序流程卡开卷下料，并自检材料种类、牌号、外观质量和工艺要求尺寸，自检合格后交专职质检员进行首件检验。 3.1.2.2专职质检员按产品图纸和工序流程卡进行首件检验，并填写“首件检验记录单”。首件合格后，方可进行批量生产。 3.1.2.3下料批量生产过程中操作者应随时自检，防止定尺、定位移动造成批量不合格品。 3.1.2.4下料批量生产过程中专职质检员定时进行巡回抽检，填写“巡检检验记录单”。巡回检验合格，操作者方可继续生产。 3.1.2.5每道工序下料完成后，专职质检员应进行完工检验，并填写“检验记录单”，检验合格后专职质检员在该批转出产品的工序流程卡上签字，并填写不合格品数量、日期。 3.1.2.6生产部只可对经检验合格的下料产品转入冲压生产。 YES
4.1.3冲压生产过程检验控制 4.1.3.1技术质量部负责向模具调整工和冲压操作工提供冲压图纸。 4.1.3.2模具调整工和冲压操作工对所加工的产品需掌握工艺要求和冲压件关键尺寸。 4.1.3.3模具调整工对设备和模具进行安装调整。必须在对设备的滑块工作行程、缓冲垫的压力、模具的闭合高度调整到位后方可试生产，冲压件自检合格后交专职质检员进行首件检验。 4.1.3.4质检员要严格按图纸、工序流程卡、检具、样件进行首件检验，检验合格后，做首件合格标识，并填写“检验记录单”。 4.1.3.5首件检验合格后操作者方可批量生产。 4.1.3.6冲压件批量生产过程中，操作者应随时自检，以首件合格的工序产品作为自检依据，防止批量不合格品的发生。 4.1.3.7冲压件批量生产过程中，质检员定时进行巡回抽检，并填写“巡检检验记录单”。巡回检验合格后，操作者方可继续生产。 4.1.3.8每批冲压件一个工序完成后，操作者应通知质检员，对末件进行检验，填写“检验记录单”。检验合格后专职质检员在该批转出产品的工序流程卡上签字，并填写不合格品数量、日期，方可转入下道工序，工序件不合格，质检员办理“不合格品通知单”，一式二联，一联质量技术部存档，根据情况进行模具修理，二联交生产部，不合格品标识待处理。 4.1.3.9每种产品所有工序完成后，质检员应对该产品进行最终检验，填写“成品检验记录单”，检验合格后，零部件入成品库，注明检验状态、零件号、数量、日期。 4.2产品运输控制 4.2.1在制品、半成品和未入库的的成品由生产部进行转运；库存产品由仓库负
模具异常及处理方法(总7页) -CAL-FENGHAI.-(YICAI)-Company One1 -CAL-本页仅作为文档封面，使用请直接删除
模具常见异常之原因分析及对策目录 一. 毛边 二. 冲头易断 三. 跳料 四. 拉伸破裂 五. 抽芽破裂及偏差 六. 脱料不顺 七. 螺丝易断 八. 折边呎寸及角度偏差. 九. 推平后间隙过大及翘边 十. 铆合不良 十一. 滑块不顺及易裂
一. 毛边 产品毛边是我们冲压厂冲压模具最容易出现的异常之一,下面我就对毛边出现的原因及排除分几类讲解. 1. 单纯冲孔模毛边: 原因分析 1>.凸模与凹模磨损严重(正常损坏) 2>.凸模与凹模被铲(包括材料冲二次或模腔内异物等) 3>.凸模与凹模间隙过大. 4>.凸模与凹模间隙偏移. 5>.凹模堵料而被挤裂. 改善对策 1>.研磨凸凹模刃口,保持刃口锋利. 2>.视被铲坏之程度,可修复之凸凹模,可研磨补焊,严重之则要换凸凹模. 3>.检查凸模与凹模,视实际情况修整凸模与凹模之间隙. 4>.根据孔的正确位置,再确定凸模或凹模移位. 5>.将凹模落料孔斜度加大,保証落料顺畅. 2.复合模及切料毛边 原因分析 1>.复合模自动化送料偏移或不到位导致切单边而将凹凸模刃口铲坏. 2>.内外导柱与凸凹模定位梢偏移,导致间隙不均. 3>.对于切料凸模(冲头)冲头端面无靠肩,而将凹模外侧磨损产生,冲头受挤外移产生毛边. 改善对策 1>.调整送料平行度及长度,保証不出现上述情况(模具上之定位作卡料装置) 2>.重新合模,试配凸凹模之间隙后固定,再加工凸凹模定位梢. 3>.将冲头端部追加靠肩. 3.其它之毛边. 原因分析 1>.工件定位过紧而刮出毛边. 2>.避位不够导致刮出毛边(如抽芽,折边后工序在后工站的避位) 3>.抽芽孔上之毛边(预冲孔即有毛边) 改善对策 1>.调整定位(保証工序件之定位正确性) 2>.将避位加大. 3>.修整预冲孔之毛边. 二. 易断冲头 冲头按断的机率大小来区分,应该依次为预冲头,结构薄弱之异形冲头而此二种冲头其一般为工作部位断掉,另切料之异形冲头,却经常因为冲头的凸定部位断掉,也一样是经常发生的,下面就一些造成这些冲头断掉的原因及一般的改善作简短的说明一下. 1. 预冲头易断之原因分析
冲压模具维修常见问题的解决方法 内容介绍>> 1．冲头使用前应注意 ①、用干净抹布清洁冲头。 ②、查看表面是否有刮、凹痕。如有，则用油石去除。 ③、及时上油防锈。 ④、安装冲头时小心不能有任何倾斜，可用尼龙锤之类的软材料工具把它轻轻敲正，只有在冲头正确定位后才能旋紧螺栓。 2．冲模的安装与调试 安装与调校冲模必须特别细心。因为冲模尤其大中型冲模，不仅造价高昂，而且重量大微量移动困难，人身的安全应始终放在首位。无限位装置的冲模在上下模之间应加一块垫木板。在冲床工作台清理干净后，将合模状态的待试模具置于台面合适位置。按工艺文件和冲模设计要求选定的压机滑块行程，在模具搬上台面前调至下死点并大于模具闭合高度10~15mm的位置，调节滑块连杆，移动模具，确保模柄对准模柄孔并达到合适的装模高度。一般冲裁模先固定下模（不拧紧）后再固定上模（拧紧），压板 T型螺栓均宜使用合适扭矩扳手拧紧（下模），确保相同螺拴具有一致而理想的预加夹紧力。可以有效防止手动拧紧螺纹出现的因体力、性别、手感误差造成的预紧力过大或过小、相同螺纹预紧力不等，从而引起冲压过程中上下模错移、间隙改变、啃剥刃口等故障发生。 试模前对模具进行全面润滑并准备正常生产用料，在空行程启动冲模3~5
次确认模具运作正常后再试冲。调整和控制凸模进入凹模深度、检查并验证冲模导向、送料、推卸、侧压与弹压等机构与装置的性能及运作灵活性，而后进行适当调节，使之达到最佳技术状态。对大中小型冲模分别试冲3、5、10件进行停产初检，合格后再试冲10、15、30件进行复检。经划线检测、冲切面与毛刺检验、一切尺寸与形位精度均符合图纸要求，才能交付生产。 3．冲压毛刺 ①、模具间隙过大或不均匀，重新调整模具间隙。 ②、模具材质及热处理不当，产生凹模倒锥或刃口不锋利，应合理选材、模具工作部分材料用硬质合金，热处理方式合理。 ③、冲压磨损，研磨冲头或镶件。 ④、凸模进入凹模太深，调整凸模进入凹模深度。 ⑤、导向结构不精密或操作不当，检修模具内导柱导套及冲床导向精度，规范冲床操作。 4．跳废料 模具间隙较大、凸模较短、材质的影响（硬性、脆性），冲压速度太高、冲压油过粘或油滴太快造成的附着作用，冲压振动产生料屑发散，真空吸附及模芯未充分消磁等均可造成废屑带到模面上。 ①、刃口的锋利程度。刃口的圆角越大，越容易造成废料反弹，对于材料比较薄的不锈钢等可以采用斜刃口。 ②、对于比较规则的废料，可增大废料的复杂程度或在冲头上加聚胺酯顶杆来防止跳废料，在凹模刃口侧增加划痕。 ③、模具的间隙是否合理。不合理的模具间隙，易造成废料反弹，对于小直
冲压模具使用维护与管理规程
冲压模具是汽车车身生产中不可缺少的特殊工装，模具的合理使用、维护、保养与管理对延长模具使用寿命、降低冲压件成本、提高制件质量、改善模具的技术状态至关重要，是保证冲压正常生产的一项重要工作。 1、模具的使用见《冲压工艺操作规程》。 2、模具的使用、维护、保养管理： 模具的使用、维护、保养管理内容包括： ⑴模具技术状态定期鉴定。 ⑵模具修理。 ⑶模具的保养。 ⑷模具技术文件管理。 ⑸模具的入库与发放。 ⑹模具的保管。 ⑺模具的报废处理。 ⑻模具易损件的制备与管理。 2.1、模具技术状态鉴定 模具在使用过程中，由于模具零件的自然磨损，模具制造工艺不合理，模具在机床上安装或使用不当以及设备发生故障等原因，都会使模具的主要零部件失去原有的使用性能和精度。致使模具技术状态日趋恶化，影响生产的正常进行和效率以及制品的质量。所以，在模具管理上，必须要主动地掌握模具的这些技术状态变化，并认真地予以处理，使模具能始终保持良好的技术状态工作。 通过模具技术状态鉴定结果，连同制品的生产数量、质量的缺陷内容，模具的磨损程度、模具损坏的原因等可制定出模具修理方案及维护方法，这对延长模具的使用寿命，降低生产成本以及提高模具质量及技术制造水平都是十分必要的。 技术状态鉴定包括模具的工作性能检查、制件质量的检查；要求每冲压一次，检查一次，状态鉴定由模具维修人员实施，检验员和工艺员（包括车间工艺员）负责确认。鉴定后填写《模具日常检查、保养记录卡》。并负责将存在问题项及时反馈给工艺科。
2.1.1模具的工作性能检查 在模具使用前、过程中和在使用后，要对模具的性能及工作状态，进行详细的检查，检查内容及检查方法如下： ⑴模具工作成形零件的检查 在模具工作前、工作中和工作后，结合制件的质量情况，对其凸、凹模进行检查，即凸、凹模是否有裂纹、损坏及严重磨损，凸凹模间隙是否均匀及其大小是否合适，刃口是否锋利（冲裁模）等。 ⑵导向装置的检查 检查导向装置的导柱、导套、导板是否有严重磨损、其配合间隙是否过大，安装在模板上是否松动。 ⑶卸料装置的检查 检查模具的推件及卸料装置动作是否灵敏可靠，顶件杆有没有弯曲、折断，卸料用的橡胶及弹簧弹力大小，工作起来是否平稳，有无严重磨损及变形。 ⑷定位装置的检查 检查定位装置是否可靠，定位销及定位板有无松动情况及严重磨损。 ⑸安全防护装置的检查 检查安全防护装置使用的可靠性，是否动作灵敏、安全。 ⑹检查气动元件状态的工作状态 2.1.2制件质量的检查 ⑴制件质量检查的内容：制件形状及表面质量有无明显缺陷和不足；制件各部位精度和样件相比有无明显降低，是否符合工艺要求，具体检查项目见《作业指导书》。 ⑵鉴定方法： A、制件的首件检查。制件的首件检查应在模具完成安装在压力机上及调整后试冲时进行。即将首次冲压出的几个制件，进行详细检查，检查其形状、尺寸精度，并与前一次末件和样件作比较，以确定模具的安装及使用是否正确。 B、模具使用中的检查。模具在使用过程中，应随时对制件进行质量检查（具体检查频次见《作业指导书》），及时掌握了解模具在使用中的工作状态。其主要检查方法是：测量尺寸、孔位、形状精度；观察毛刺状况。通过检查，随时掌握模具的磨损和使用性能状况。
模具制造领域常见问题汇总 1) 选择模具钢时什么是最重要的和最具有决定性意义的因素？ 成形方法－可从两种基本材料类型中选择： A) 热加工工具钢，它能承受模铸、锻造和挤压时的相对高的温度。 B) 冷加工工具钢，它用于下料和剪切、冷成形、冷挤压、冷锻和粉末加压成形。 塑料-一些塑料会产生腐蚀性副产品，例如PVC塑料。长时间的停工引起的冷凝、腐蚀性气体、酸、冷却/加热、水或储存条件等因素也会产生腐蚀。在这些情况下，推荐使用不锈钢材料的模具钢。 模具尺寸－大尺寸模具常常使用预硬钢。整体淬硬钢常常用于小尺寸模具。 模具使用次数－长期使用（> 1 000 000次）的模具应使用高硬度钢，其硬度为48－65 HRC。中等长时间使用（100 000到1 000 000次）的模具应使用预硬钢，其硬度为30－45 HRC。短时间使用（表面粗糙度－许多塑料模具制造商对好的表面粗糙度感兴趣。当添加硫改善金属切削性能时，表面质量会因此下降。硫含量高的钢也变得更脆。 2) 影响材料可切削性的首要因素是什么？ 钢的化学成分很重要。钢的合金成分越高，就越难加工。当碳含量增加时，金属切削性能就下降。 钢的结构对金属切削性能也非常重要。不同的结构包括：锻造的、铸造的、挤压的、轧制的和已切削加工过的。锻件和铸件有非常难于加工的表面。 硬度是影响金属切削性能的一个重要因素。一般规律是钢越硬，就越难加工。高速钢（HSS）可用于加工硬度最高为330-400 HB的材料；高速钢钛化氮（TiN）涂层，可加工硬度最高为45 HRC的材料；而对于硬度为65-70 HRC 的材料，则必须使用硬质合金、陶瓷、金属陶瓷和立方氮化硼（CBN）。 非金属参杂一般对刀具寿命有不良影响。例如Al2O3 （氧化铝），它是纯陶瓷，有很强的磨蚀性。 最后一个是残余应力，它能引起金属切削性能问题。常常推荐在粗加工后进行应力释放工序。 3) 模具制造的生产成本由哪些部分组成？ 粗略地说，成本的分布情况如下： 切削65％工件材料20％热处理5％装配/调整10％ 这也非常清楚地表明了良好的金属切削性能和优良的总体切削解决方 案对模具的经济生产的重要性。 4) 铸铁的切削特性是什么？ 一般来说，它是： 铸铁的硬度和强度越高，金属切削性能越低，从刀片和刀具可预期的寿命越低。用于金属切削生产的铸铁其大部分类型的金属切削性能一般都很好。
简要分析常见压铸产品问题及原因 流痕:在表面出现波浪或条纹，原因为流入模具内的熔汤熔融状态不充分。 缺料：由于模具充填不充分或入料口、溢料口设计不当而导致。 裂缝：由于外力产生微小的裂纹。原因为铸件凝固收缩，或脱模时模具有轻微的移动。 缩水:材料有像火山口一样的凹陷。原因为铸件在肉厚处的收缩。 起泡：铸件表面的砂孔，有像水泡或肿块凸起，为铸件开模或热处理时膨胀。积炭：熔汤熔着模具表面，使得铸件表面产生缺肉或粗糙的现象。 热裂纹：模具表面有热裂纹的伤痕时使得铸件表面产生同样形状的伤痕。 冲蚀：熔汤高温高速冲蚀模具，使得铸件产生与模具相同的伤痕。 脱皮：铸件表面部分剥离的现象，最易发生在表面光滑的铸件上。 针孔：针状细小的砂孔，或因卷入气体而产生小孔状的内部缺陷，此缺陷有时出现在表面上。 擦伤:由于磨损使表面不理想，有比较长的痕迹。 缩孔：因熔汤凝固收缩而产生的内部砂孔。 气孔：因卷入气体或空气导致铸件内部存在的砂孔。 玷污:其它材料或其它材料的加入使表面变色，如机器润滑油，离型剂等。 隔层：铸件层剥皮。 变形:塑料在模具中部分变形。 凹陷:由于不同的材料的结合度和收缩率不同,引起表面凹陷。 拉伤：铸件表面的磨损或磨擦使得表面不理想。 腐蚀:在材质表面有不连续的痕迹,由氧化引起。 凹痕:由于挤压或撞击而产生的凹坑。 毛刺:在孔或边有粗糙和锋利的棱角(相对于材料的厚度和凸起的高度)。 结合线:在两处或更多的材料融合点有线条(并且终止了结合或流动) 分模线:在模具的两块或镶块之间有一条明显的线,例如:如果模具安装不当,在模 具的主要部分能明显的看到明显的看到微小的凸起的线条 模具制作工艺流程： 审图—备料—加工—模架加工—模芯加工—电极加工—模具零件加工—检验—装配—飞模—试模—生产 A：模架加工：1打编号，2 A/B板加工，3面板加工，4顶针固定板加工，5底板加工 B：模芯加工：1飞边，2粗磨，3铣床加工，4钳工加工，5CNC粗加工，6热处理，7精磨，8CNC精加工，9电火花加工，10省模 C：模具零件加工：1滑块加工，2压紧块加工，3分流锥浇口套加工，4镶件加工 模架加工细节
冲压模具试模常见问题解决方法( 2008-9-7 19:51 )
冲压模具维修常见问题的解决方法AA模具 1.冲头使用前应注意 ①、用干净抹布清洁冲头。 ②、查看表面是否有刮、凹痕。如有,则用油石去除。 ③、及时上油防锈。 ④、安装冲头时小心不能有任何倾斜,可用尼龙锤之类的软材料工具把它轻轻敲正,只有在冲头正确定位后才能旋紧螺栓。 2.冲模的安装与调试 安装与调校冲模必须特别细心。因为冲模尤其大中型冲模，不仅造价高昂，而且重量大微量移动困难，人身的安全应始终放在首位。无限位装置的冲模在上下模之间应加一块垫木板。在冲床工作台清理干净后，将合模状态的待试模具置于台面合适位置。按工艺文件和冲模设计要求选定的压机滑块行程，在模具搬上台面前调至下死点并大于模具闭合高度10～ 15mm的位置，调节滑块连杆,移动模具,确保模柄对准模柄孔并达到合适的装模高度。一般冲裁模先固定下模(不拧紧)后再固定上模(拧紧)，压板T型螺栓均宜使用合适扭矩扳手拧紧(下模)，确保相同螺拴具有一致而理想的预加夹紧力。可以有效防止手动拧紧螺纹出现的因体力、性别、手感误差造成的预紧力过大或过小、相同螺纹预紧力不等，从而引起冲压过程中上下模错移、间隙改变、啃剥刃口等故障发生。 试模前对模具进行全面润滑并准备正常生产用料，在空行程启动冲模3～５次确认模具运作正常后再试冲。调整和控制凸模进入凹模深度、检查并验证冲模导向、送料、推卸、侧压与弹压等机构与装置的性能及运作灵活性，而后进行适当调节，使之达到最佳技术状态。对大中小型冲模分别试冲3、5、10件进行停产初检，合格后再试冲10、15、30件进行复检。经划线检测、冲切面与毛刺检验、一切尺寸与形位精度均符合图纸要求,才能交付生产。 3.冲压毛刺 ①、模具间隙过大或不均匀,重新调整模具间隙。 ②、模具材质及热处理不当,产生凹模倒锥或刃口不锋利,应合理选材、模具工作部分材料用硬质合金,热处理方式合理。 ③、冲压磨损，研磨冲头或镶件。 ④、凸模进入凹模太深,调整凸模进入凹模深度。 ⑤、导向结构不精密或操作不当,检修模具内导柱导套及冲床导向精度,规范冲床操作。 4.跳废料 模具间隙较大、凸模较短、材质的影响(硬性、脆性),冲压速度太高、冲压油过粘或油滴太
