三价铬电镀讲议 一三价铬电镀得以发展的原因: 铬具有优良的装饰性和功能性,但六价铬危害巨大,因此RoHs及WEEE是禁止使用六价铬的,但是金属铬和三价铬是可使用的.另外世界卫生组织,欧洲,美国等越来越关注六价铬的危害,不断降低六价铬废水的排放标准.从1997年起,欧洲和北美规定:六价铬在空气中的最大含量为:0.001mg/l,电镀废水中每月日平均含量小于1.71mg/l. RoHs关于电子产品和电器产品有害物质禁令于2006年7月1日实施.这个禁令要求:所有输往欧洲的电子电器产品不可含有镉,铅,汞,六价铬,PBB及PBDE.含以上有害物质的产品,则不可输往欧盟成员国及禁止在市场上出售,违者要负上法律责任. RoHs标准的有害物质含量范围如下: 以上是三价铬电镀得以发展的外部环境,下面谈谈三价铬发展的内在原因: 其实最早开发电镀铬时,就是以三价铬作原料来电镀铬的,后来为什么又是用六价铬来电镀铬呢?有以下原因: 1>铬是一种多价态金属,而三价铬镀液中的Cr3+是中间态,较不稳定. 2>电镀过程式中,阴极可能还原成Cr0, Cr2+,但阳极易使Cr3+氧气成Cr6+,难以 控制. 3>三价铬电镀同样不可用铬作阳极,其理由同六价铬电镀.而使用不溶性阳 极时,阳极附近会生成Cr6+,其对三价铬电镀极其有害. 4>三价铬电镀难得到较厚的镀层,因电镀时,阴极表面PH值升高,会形成
所以要发展三价铬电镀,必须要解决以下问题: 1>抑制电镀生产时六价铬的产生. 2>选用合适的阳极. 3>怎样维持三价铬镀液的稳定性? 4>怎样提高三价铬镀层的质量? 经过许多电镀研发者多年的努力,这些问题基本解决,但镀层质量:如致密性,硬度,等到方面还是没达到六价铬水平,也是目前许多功能要求较严的产品,如汽车配件,卫浴产品仍使用六价铬电镀的原因. 1> 抑制电镀生产时六价铬的产生及选用合适的阳极.目前有以下方法: <1> 采用离子树脂膜设立阳极区和阴极区:这种半透膜可阻止Cr3+进入 阳极区,避免Cr6+产生.但此法造价高,且操作麻烦.所以推广较困难, 目前几乎没人使用. <2> 使用催化阳极:如麦德美的钛铱合金阳极.可阻止六价铬产生.另其阳 极表面还涂有一层膜,也可阻止Cr3+进入阳极金属表面.但其造价较 高. <3> 采用高纯度紧密石墨作阳极,在三价镀液中加入抑制剂或还原剂,例 于溴化铵等,抑制溶液中Cr6+产生.反应式如下: Cr2O72-+6Br - +14H+→2Cr3++3Br+7H2O 3Br2+2NH4Br→N2↑8HBr 虽然Br - 对镀层外观没有直接影响,但仍是主要成份, Br - 主要是能够 抑抑制Cr6+产生.同时也能够抑制氯的产生. 2> 怎样维持镀液的稳定性及增加三价铬镀层质量: 三价铬电镀液是一种络合剂型电镀液,镀液中的三价铬离子与络合
三价铬镀铬的工艺 现代电镀网讯： 1、三价铬简述 六价铬(铬酸)的毒性比较强，对环境有着严重的污染，并有诱发癌症的危险，因此已经在工业生产中受到了严格的控制。由于三价铬的毒性被证明只有六价铬的1%左右，因此出现了以三价铬作为镀铬的工艺。 三价铬镀铬与原来的六价铬镀铬工艺相比较，虽然毒性有所下降，但是其工敢性能也随之而下降，首先是镀层的硬度和外观不能与原来的六价铬镀铬相比；其次是难以获得很厚的镀层。还有镀液的稳定性也较差，维护起来存在一定的难度。这两种镀铬的性能相比较如下表所示： 2、三价铬的生成 在六价镀铬中，需要有一定量的三价铬是一个基本常识。但是三价铬在镀铬配槽时并没有专门的三价铬盐往镀液中添加，而是通过电解法生成的。电解生成法需要一定的电解时间，而且生成量难以控制，同时消耗电能。因此，也可以采用化学生成的方法来获得三价铬，化学生成法即是往镀槽中加入少量的添加剂，利用其化学反应生成需要的三价铬。 化学生成法是在铬酸溶液中加入适量的草酸，还原出一部分三价铬，其反应式为： 2CrO3+3(COOH)2=Cr2O3+6CO2+3H2O 由反应式可知，这一反应的生成物是水和二氧化碳，对镀液是没有影响的。通常加入1.35g/L的草酸，就可生成1g/L的三价铬。这样可以较为准确地在镀铬液中生成所需量的三价铬。当然添加之前和加入之后，都要通过化学分析的方法来检测镀液中三价铬的含量，以免出错。 3、三价铬添加剂 三价铬镀铬由于其毒性低于六价铬镀铬，因此作为替代六价铬镀铬的工艺有一定的市场价值。由于三价铬镀铬的镀液稳定性较差，六价铬镀铬的产生对其有较大的影响，而且不容易获得较厚的镀层，一般只有3μm左右。要想改善这些性能，就需要使用各种添加剂。 常用的三价铬镀铬添加剂有稳定剂，比如还原六价铬的还原剂，如甲醛、乙二醛、亚硫酸钠等。也有用到稀土添加剂或变价化合物来还原镀液中产生的六价铬，以保持镀液的稳定性。还有湿润剂和其他气体逸出添加剂，以减少镀层的针孔。 据说在镀液中适当添加尿素，可以获得较厚的镀层，而且镀层的外观也可以得到一定的效果改善。
一、钝化机理 三价铬钝化膜的形成机理类似于六价铬钝化, 但是不包括六价铬还原成三价铬这一步骤。首先是在酸性介质中锌被氧化剂氧化并与三价铬形成锌铬氧 化物, 同时消耗酸使得接触界面的pH 升高, 然后在pH 增大的情况下三价铬化合物在表面析出, 形成一层由锌铬氧化物组成的胶状膜。可用以下步骤表示: 锌的溶解: Zn+ 2H+ = Zn2+ + H2 或4Zn+ NO3- + 9H+ =4Zn2+ + NH3 + 3H2O 膜的形成: Zn2+ + xCr(Ⅲ) + yH2O =ZnCr x O y+2yH+ 二、配方组成 三价铬离子（主成膜剂）：硫酸铬、硝酸铬、氯化铬 络合剂（产品稳定剂）：各大生产商所使用的络合剂不外乎两体系三种原料：有机酸体系－草酸、柠檬酸（通常所用的紫红色药水都是这个体系）；氟体系－氟化钠，氟化铵，氟化氢铵（通常所用的绿色透明药水都是这个体系）。 氧化剂：现在主要用硝酸根离子。 其它金属离子目的是为了提高耐蚀性并调整钝化膜的颜色。用的最多的有钴、镍及一些稀土元素。当锌层中含有镍、铁等金属时, 则可能得到黑色的钝化膜, 如Bishop 等人使用三价铬- 磷酸体系在含有镍的锌合金中得到了黑色的钝化膜。 其它阴离子与金属离子的性质差不多，也是一种成膜促进剂。 三．配方设计 一度市场上卖的很火的兰白钝化粉配方研究 CrCl3 8~12g/L NaF 6g/L HNO3 6ml/L
这个配方主要特点：蓝度高，光亮好，发蓝速度快。但其盐雾效果极差，只适合低端市场。 这一配方还有一致命缺陷，在使用或放置一段时间后，就不能用。使用过的朋友应该能充分感受其中的痛苦。 这是因为：在些配方中氟离子起络合和发蓝作用。由于氟离子对铬的络合作用相对较强，在放置一段时间后，氟离子与铬完全络合，工作液中完全没有氟离子的存在，因此就达不到发蓝的效果。 这点可以从其工作液在工作或放置一段时间后，pH值反而降低来证明。因为氢氟酸属弱酸，在水溶液中的解离度不高。但氟与铬形成络合离子后，氢离子被释放出来，从而降低了工作的PH值。 HF＋Cr3+à[Cr(H2O)6-X F X](3-X)+＋H＋ 因此，产家配套了发蓝粉（氟化铵），提供氟离子，并适当提高工作液PH值。 现提供两个蓝白配方 配方一： Cr2(SO4)36H2O 7g/L CoSO47H2O 2.5g/l NaNO3 4g/L NH4Cl 1g/L 硝酸调PH值到，钝化时间20~40秒。 配方二： Cr(NO3)39H2O 120g/L 草酸40g/L 柠檬酸25g/L
三价铬钝化工艺的规范准则 ? ? 自从上个世纪七十年代以来，六价格钝化膜的替代选择就已存在。一些替代选择是基于毒性较小的三价铬化合物，而且主要局限于性能低的亮蓝型涂膜。由于这些替代镀液的配制价格相对低廉，因而维护/故障处理都不存在问题，而且这些镀液更换（倾倒）较频繁。 ? ? 在过去的几年里，业界对不含六价格工艺的兴趣日益增加。部分原因是由于新颁布的废旧汽车（ELV）指令和废旧电子电器设备指（ WEEE）令，这些指令要求在欧洲销售的汽车和电子零件不能再含有六价铬。 ? ? 此外，人们正在寻找仅通过三价铬转镀膜就能达到的强化的性能特性。现在，要求钝化膜必须提供较高的腐蚀保护性、耐热冲击性、染料和面涂吸收特性（同时保持外面的美观）以及成本有效性。因此，正确的配制、维护和故障处理技术已经变得极为重要。 ? ?下面介绍影响三价铬转镀膜性能的一些常见因素和一些鲜为人知的因素以及故障处理方案。介绍内容包括：钝化时间、温度和浓度的影响；溶液搅拌；溶液的pH值；金属污染；镀层厚度；预浸镀溶液（出光液）；水的质量；烘干温度。 ? ?常见的因素 ? ?三个[度“T”] ? ? 在金属精饰操作中最广为了解的三个因素被称为三个[度“T”]：时间长度、温度和浓度。正像大多数工艺方案一样，必须将这些因素（变量）紧密地控制在具体的参数范围内，才能获得理想质量的表面。 ? ?时间长度 ? ? 正确的沉浸时间是钝化工艺中最重要的一个变量。当镀锌工件沉浸在钝化溶液中，金属被溶解，并生成转镀膜。溶液与电镀工件接触时间越长，发生转镀的机会也越多，而且在大多数情况中会导致较厚的钝化膜。 ? ? 三价铬钝化液生成转镀膜的速度一般比六价铬钝化的慢。因此，对于一个厚膜转镀工艺需要60秒或以上的沉浸时间就一点也不奇怪了。这样，设备、过程周期等必须能够适应比过去更长的沉浸时间。 ? ? 沉浸时间太短，会导致钝化膜厚度不够，因而使腐蚀保护性差。沉浸时间太长将导致过度消耗镀层，同样也使腐蚀保护性差。与六价铬不同，你通常不能通过简单的视察来确定转镀膜厚度。所以，操作工必须在过程中一直监控沉浸时间。 ? ? 在工件一进入处理溶液时转镀膜就开始形成，而且直到工件进入第一个漂洗池时才停止形成转镀膜。只要钝化液与被镀金属保持着接触，锌就持续溶解且转镀膜持续生成。当这个过程发生在实际的工艺池外面时，那么过程的进行就没有利用到热、搅拌以及工件界面上的正确的溶液转移。因而生成质量差的转镀膜。为了尽可能减少这种情况，停留时间特别是钝化池和第一个漂洗池之间，应保持尽可能短的停留时间。 ? ?温度 ? ? 除了较长的沉浸时间外，高厚度/高性能的钝化膜通常在较高的温度下进行。在没有强矿物酸的情况下，这些类型的系统通常依赖热量来为转工艺的进行提供“热量”。因此，看到工作温度高达140-160℉也就很正常了。在把温度考虑为一个可能的故障点时，重要的是对工件界面上的溶液而不是远离工件的溶液进行温度测定。这种温度差异可能很大，特别是在大型工件刚入钝化溶液时。在某种情况中，在钝化前，工件要在一个漂洗池中预热。大多数情况下推荐使用聚四氟乙烯、特氟龙或石英浸入式电加热器。为了保证最佳的性能也建议使用自动温控器和溶液搅拌。 ? ?浓度 ? ? 钝化液浓度是与旧的工艺差别很大的另一个因素，而且在排除故障时必须一直考虑这个因素。尽管六价铬钝化通常在1-5%体积浓度在运行，但高性能的三价铬钝化一般在10%或以上体积浓度下进行。与温度的情况非常相似，需要这些较高的浓度来给镀液提供“能量”，生成理想的转镀膜。

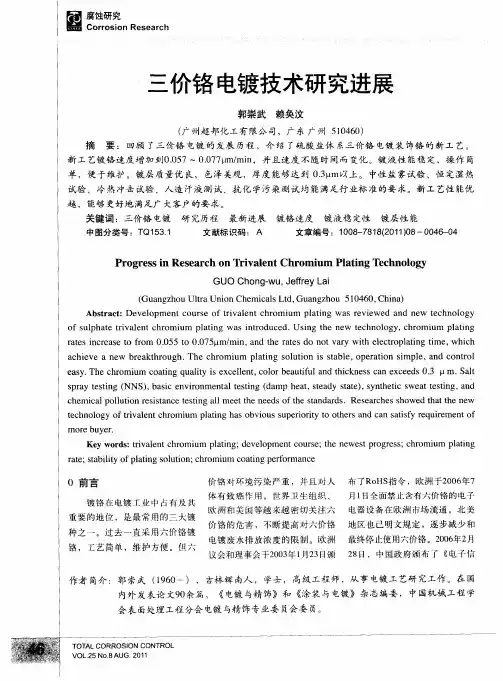

三价铬电镀铬现状及 发展趋势
材料表面工程技术 课程综合训练（一） 综合训练题目三价铬电镀研究现状及应用学生姓名吴双全、徐伯文、徐海鹏、杨秋、杨雨东学号 1308010318~1308010322 所属院系材料科学与工程学院 专业/班级材料13-3 成绩评定： 1、论文质量（6分） 格式规范、条理分明、内容表述正确、图表清晰等。 得分： 2、回答问题情况（4分） 正确基本正确错误得分：

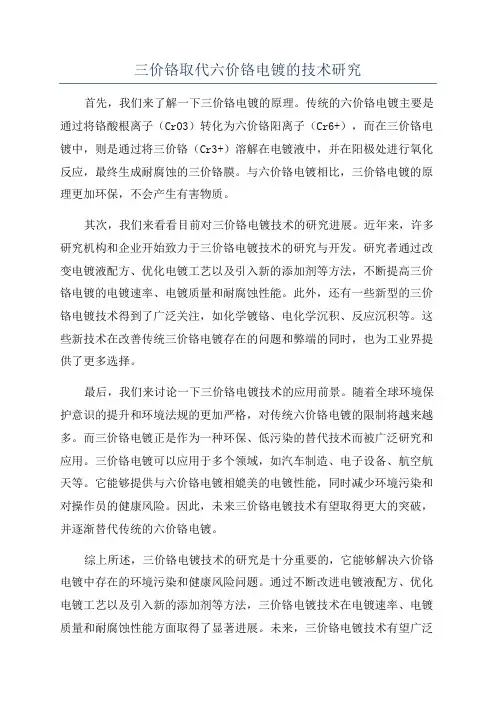

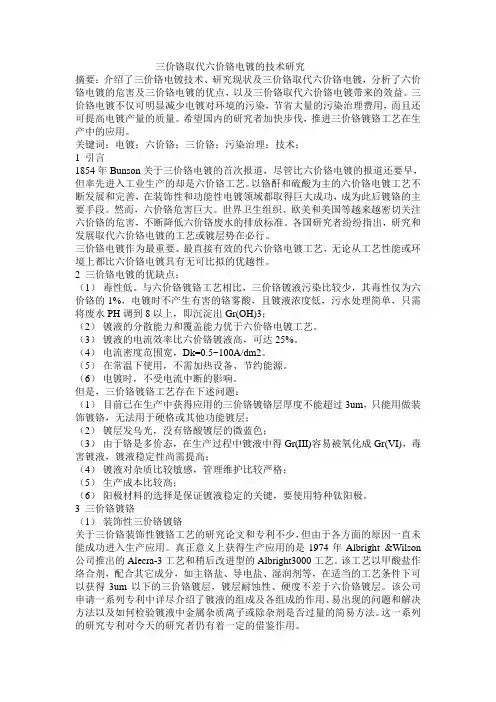

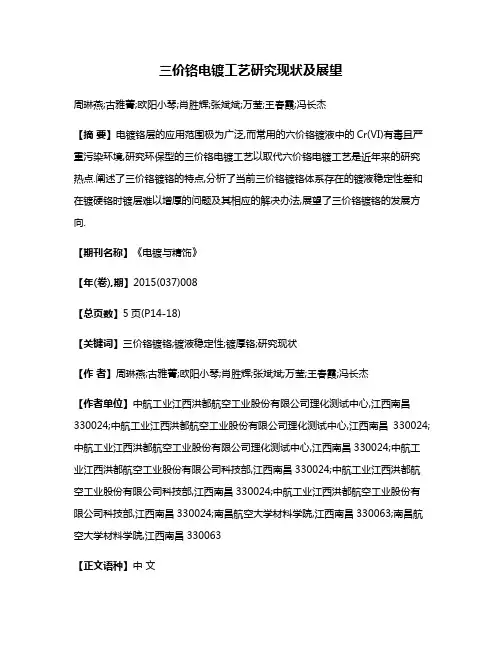

三价铬电镀铬现状及发展趋势 摘要：镀铬层具有良好的硬度、耐磨性、耐蚀性和装饰性外观，它不仅用于装饰性镀层,还大量用于功能性镀层。目前,镀铬已经成为电镀行业中应用最广泛的镀种之一。长期以来,镀铬使用铬酸,铬酸毒性很大,且是致癌物质,已引起人们的广泛关注。随着对环保力度的增强，三价铬电镀的研究和应用，越来越受到人们的青睐。 关键词：电镀；铬液；络合剂；沉积 1 三价铬电镀 1.1 三价铬电镀的发展历史 从 1854 年 Bunsen 发表第一篇三价铬电镀论文，至今已有百余年历史，但由于种种原因，三价铬电镀的研究进展比较缓慢。至 20世纪 70 年代, 随着科学技术和现代工业的迅速发展，以及人们对环保意识的增强，三价铬电镀开始有了新进展。 1974 年英国 Albring ＆ Wilson公司发表了Alecra3 三价铬电镀工艺，并于 1975 年申请了氯化物三价铬电镀专利：Alecra3000。至 20世纪 70年代后期，已有 80余家三价铬电镀厂投入小批量生产。 我国自 20世纪 70年代末开始, 以哈工大为代表的对三价铬电镀工艺进行了研究，主要对甲酸盐体系、氨基乙酸体系、乙酸盐体系、草酸盐体系等进行了研究探索和理论探讨；20世纪80年代，甲酸盐-乙酸盐体系镀液应用于小批量试生产, 并在两方面取得了成果，首先通过微锑电极测得了阴极过程的特征，还通过脉冲技术获得了近20μm厚的铬镀层，又采用三价铬镀液得到铬-
本人从事三价铬钝化研究多年，感于目前市面上对其配方的保密过严，严重阻碍国内对三价铬钝化的认识与研究，现介绍一些入门知识，并公布一些简单配方，希望能满足论坛各位仁兄的求知欲。 一：配方组成 1.1三价铬离子（主成膜剂）：硫酸铬、硝酸铬、氯化铬 1.2络合剂（产品稳定剂）：各大生产商所使用的络合剂不外乎两体系三种原料：有机酸体系－草酸、柠檬酸（通常所用的紫红色药水都是这个体系）；氟体系－氟化钠，氟化铵，氟化氢铵（通常所用的绿色透明药水都是这个体系）。 1.3氧化剂：硝酸根离子。 1.4其它金属离子目的是为了提高耐蚀性并调整钝化膜的颜色。用的最多的有钴、镍及一些稀土元素。 1.5其它阴离子与金属离子的性质差不多，也是一种成膜促进剂。 二：钝化原理 水溶液中Cr3+通常都以[Cr（H2O）6］3+存在，水的络合能力很弱，在发生钝化反应时，体系不稳定，因此需要一些相对较强的络合剂。这与电镀添加剂的本质基本相同。加入络合剂后，铬离子以以下结构式存在： [Cr(H2O)6-XFX](3-X)+ 0≤X≤3或 [Cr(H2O)6-2X(C2O4)2X](3-2X)+ 0≤X≤1.5 2.1金属锌在氧化剂硝酸的作用下溶解为锌离子。
Zn+H+--àZn2++H2 2.2 由于H+的消耗，使金属的表面pH升高 2.3 随着pH升高，络合离子稳定降低，解离出的氢氧根离子进攻络合离子，使铬离子及溶液中的锌离子形成Cr(OH)3和Zn(OH)2 ，沉淀在锌表面上形成钝化膜；同时，作为络合剂的C2O42－也被解离出来与Co2+形成不溶性的C2O4Co沉淀在钝化膜表面。C2O4Co是非晶态的固体，其能极大的提高钝化膜的抗蚀性能。 这样反复进行，真到钝化膜生长起来。当然，钝化膜的成份并不只是这么简单，到目前为止，还没有一个定论，但这只是科学家的事。 三．配方设计 3.1一度市场上卖的很火的兰白钝化粉配方研究 CrCl3 8~12g/L NaF 6g/L HNO3 6ml/L 这个配方主要特点：蓝度高，光亮好，发蓝速度快。但其盐雾效果极差，只适合低端市场。
三价铬钝化工艺的规范准则 自从上个世纪七十年代以来，六价格钝化膜的替代选择就已存在。一些替代选择是基于毒性较小的三价铬化合物，而且主要局限于性能低的亮蓝型涂膜。由于这些替代镀液的配制价格相对低廉，因而维护/故障处理都不存在问题，而且这些镀液更换（倾倒）较频繁。 在过去的几年里，业界对不含六价格工艺的兴趣日益增加。部分原因是由于新颁布的废旧汽车（ELV）指令和废旧电子电器设备指（ WEEE）令，这些指令要求在欧洲销售的汽车和电子零件不能再含有六价铬。 此外，人们正在寻找仅通过三价铬转镀膜就能达到的强化的性能特性。现在，要求钝化膜必须提供较高的腐蚀保护性、耐热冲击性、染料和面涂吸收特性（同时保持外面的美观）以及成本有效性。因此，正确的配制、维护和故障处理技术已经变得极为重要。 下面介绍影响三价铬转镀膜性能的一些常见因素和一些鲜为人知的因素以及故障处理方案。介绍内容包括：钝化时间、温度和浓度的影响；溶液搅拌；溶液的pH值；金属污染；镀层厚度；预浸镀溶液（出光液）；水的质量；烘干温度。 常见的因素 三个[度“T”] 在金属精饰操作中最广为了解的三个因素被称为三个[度“T”]：时间长度、温度和浓度。正像大多数工艺方案一样，必须将这些因素（变量）紧密地控制在具体的参数范围内，才能获得理想质量的表面。 时间长度 正确的沉浸时间是钝化工艺中最重要的一个变量。当镀锌工件沉浸在钝化溶液中，金属被溶解，并生成转镀膜。溶液与电镀工件接触时间越长，发生转镀的机会也越多，而且在大多数情况中会导致较厚的钝化膜。 三价铬钝化液生成转镀膜的速度一般比六价铬钝化的慢。因此，对于一个厚膜转镀工艺需要60秒或以上的沉浸时间就一点也不奇怪了。这样，设备、过程周期等必须能够适应比过去更长的沉浸时间。 沉浸时间太短，会导致钝化膜厚度不够，因而使腐蚀保护性差。沉浸时间太长将导致过度消耗镀层，同样也使腐蚀保护性差。与六价铬不同，你通常不能通过简单的视察来确定转镀膜厚度。所以，操作工必须在过程中一直监控沉浸时间。 在工件一进入处理溶液时转镀膜就开始形成，而且直到工件进入第一个漂洗池时才停止形成转镀膜。只要钝化液与被镀金属保持著接触，锌就持续溶解且转镀膜持续生成。当这个过程发生在实际的工艺池外面时，那么过程的进行就没有利用到热、搅拌以及工件界面上的正确的溶液转移。因而生成质量差的转镀膜。为了尽可能减少这种情况，停留时间特别是钝化池和第一个漂洗池之间，应保持尽可能短的停留时间。 温度 除了较长的沉浸时间外，高厚度/高性能的钝化膜通常在较高的温度下进行。在没有强矿物酸的情况下，这些类型的系统通常依赖热量来为转工艺的进行提供“热量”。因此，看到工作温度高达140-160℉也就很正常了。在把温度考虑为一个可能的故障点时，重要的是对工件界面上的溶液而不是远离工件的溶液进行温度测定。这种温度差异可能很大，特别是在大型工件刚入钝化溶液时。在某种情况中，在钝化前，工件要在一个漂洗池中预热。大多数情况下推荐使用聚四氟乙烯、特氟龙或石英浸入式电加热器。为了保证最佳的性能也建议使用自动温控器和溶液搅拌。 浓度 钝化液浓度是与旧的工艺差别很大的另一个因素，而且在排除故障时必须一直考虑这个因素。

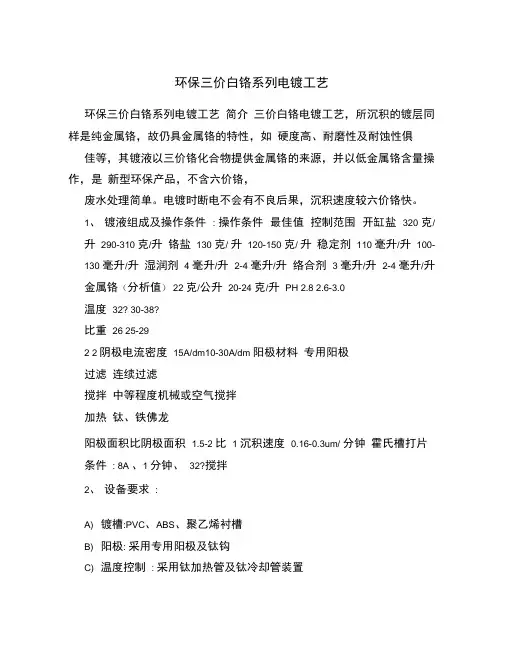

MT-805三价铬电镀流程 一、特征： 1、毒性小，污水处理简单； 2、溶液可在室温下工作，工作环境污染小； 3、深镀能力和分散能力好，镀层耐蚀性特佳； 4、综合盐为多种导电盐及多种稀土元素混合而成，对设备无腐蚀，不产生氯气等有害气体。 二、配方及操作条件： 1、MT-805S三价铬综合盐：300-400g/l 硫酸：1-2ml/l 2、总络：4.5-5g/l 温度：室温 PH：2.5-3.8 3、D K：1-50A/dm2时间：1-6分钟 4、阳极：石墨板S K:S A=1:2 5、连续过滤：空气搅拌 三、添加剂的作用及维护： 1、MT-805K三价铬综合补充盐：提供溶液的导电性和稳定性，由测溶液比重来控制； 2、MT-805C三价铬金属补充盐：用来维护铬金属在规定范围内的添加剂： 300-500ml/KAH; 3、MT-805S三价铬综合盐：在正常使用情况下不要求添加，但在槽液带出严重时，应予补充，以确保镀液的导电性和深镀能力； 4、溶液工作最佳是依靠按安培小时定时定量补充MT-805C三价铬金属补充300-500ml/KAH； 5、 PH值必须维持在3.0±0.5,不可以大于3.8，用20%氢氧化钠或20%硫酸在强烈搅拌下缓慢地调整； 6、经常添一些双氧水以维持镀液在最佳状态，当溶液无使用时，应添加双氧水。
如长时间闲置或超过整夜不用，应添加0.5-0.8ml/l 双氧水。 四、溶液的配制： 1、镀槽清洗干净后用10%的硫酸浸不少于4小时。用净水冲洗。然后装入约60%体积的纯净水（最佳为蒸馏水）加热至60-65℃； 2、加入350 g/l 的MT-805S三价铬综合盐，搅拌至完全溶解； 3、加入化学纯的硫酸调PH值＜2.0; 4、搅匀后调节液温为45-50℃，在强烈的搅拌下，用20%化学纯的氢氧化钠溶液，花2小时以上的时间非常缓慢地调溶液之PH值至2.5-3.5。然后至少保温12小时以上。注意千万不要让PH值超过3.8,否则溶液将会降低功效。 5、加水至刻度，搅拌至完全均匀； 6、在阴极正常电流密度下至少通电电解两小时以上，即可投产。 五、设备要求 1、 PP槽或装PVC的钢铁槽； 2、过滤：连续过滤，每小时循环溶液不少于两次，推荐使用活性炭过滤； 3、加热：钛蛇形蒸汽管，应有恒温系统； 4、搅拌：经过除油的中等强度空气搅拌，为双管型； 5、阳极：采用石墨阳极为佳。S K:S A=1:2； 6、通风：需要有抽风装置； 7、 PH：应经常调整，需要有自动PH控制装置为佳； 8、应有安培小时计，最好用安培小时自动添加装置来添加MT-805C三价铬金属补充剂； 9、定期用活性炭、双氧水处理镀液并经常低电流电解。 六、工艺流程： 镀镍两道回收三道逆流水洗镀三价铬(预浸15秒后通电镀1-6分钟)三道回收三道水洗钝化三道水洗热水洗干燥

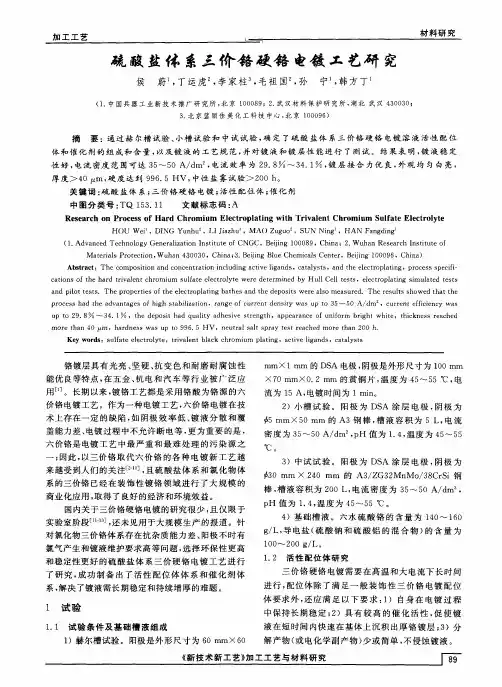

电镀硬铬理论知识 一、铬镀层的特性 1、铬镀层的物理性能及化学性能 铬镀层的颜色为略带浅蓝色的银白色。铬镀层有良好的特性，例如，硬度高、耐热、耐酸、耐碱、耐硫化物、耐有机酸、顺磁、不变色；铬镀层的摩擦系数低，特别是干摩擦系数在所有金属中是最低的，因此，铬镀层具有很好的耐磨性；铬镀层与橡胶、胶木、塑料等非金属材料黏附力差。因此，这类材料的模具采用电镀铬后容易脱模，且模具表面粗糙值越小，压制产品的亮度越高、越美观，模具使用寿命也可提高。 2、铬镀层的硬度和应力 在正常镀铬工艺条件下，铬镀层硬度为HRC55～HRC65和HV750～HV1200。电镀铬比由高温冶金法得到的金属铬硬度高得多，最硬的铬镀层可达到刚玉的硬度，比其他的现有电镀层硬度都高。例如，它是铁、钴和镍硬度的2倍左右。它的硬度比经过渗碳、渗氮、碳氮共渗、硬化处理的钢以及经过热处理的合金结构钢的硬度都高。电镀时的氢、外来离子的性质、内应力增加是铬镀层具有高硬度的主要因素。 材料抵抗硬物压入表面的能力叫做硬度。在测定镀层硬度时，常使用维氏硬度计，可根据镀层厚度只要5～200gf的小压荷使压痕深度达到镀层厚度的1/7～1/10，在镀层断面上测定硬度时，可以针对镀层厚度选择适当的压荷，测度方法相同，测出的硬度误差较小。加厚铬镀层如果大于100μm时可采用洛氏硬度计，在非工作面上进行测定铬镀层硬度。这种方法测定时可以直接看出铬镀层的硬度，使用较方便。 在电镀过程中，由于种种原因引起镀层晶体结构的变化，常会使镀层有伸长或缩短的趋势，但因镀层已被固定在基体上，促使镀层处于受力状态，这种作用于镀层单位面积的力称为内应力。在镀铬过程中应力的产生，主要是电析应力。铬镀层结合力很好，而在初期电析应力非常大，可以观察到2940Mpa以上的张应力，同时随着镀层的增厚并不会转变成压应力，但这些都不影响铬镀层的结合力。所以铬镀层结合力差，主要是由于基体表面清洁工作没有做好，而电析应力不是导致结合力差的原因。 3、铬镀层的耐磨性 铬镀层由于有其特殊的结构而形成很高的硬度，由于硬度高，使耐磨性也提高。但铬镀层的耐磨性好坏，不仅仅是硬度，还有金属的延展性和弹性等也是耐磨性的决定因素。通过试验认为铬镀层的维氏硬度为HV750～HV800时具有较大的耐磨性。 镀铬层厚度与耐磨性有一定关系，同时对使用寿命也有直接的影响。使用寿命与厚度虽然不完全成比例关系，但是厚度减小，使用寿命就会大大缩短。如果考虑表面耐磨性，则要示铬镀层厚度大于7.5μm。受冲击的零件，铬镀层厚度不应小于15μm。对于铝合金的热冲模，镀铬后能降低黏附性，以上压模铬镀层厚度通常为10～20μm。橡胶模具和塑料模具铬镀层厚度只要求3～5μm即可，橡胶模具和塑料模具经镀铬后，使用寿命将延长5～10倍。铬镀层具有较低的摩擦系数，尢其铬的干性摩擦系数与所有电镀金属层相比是最低的。铬镀层与钢铁材料的摩擦系数为0.15。 二、镀铬溶液的组成 1、铬酐（CrO3)（分子量：76） 铬酐的水溶液是铬酸，它是电解液的主要成分。因镀铬工艺采用不溶性阳极，所以它是铬层的唯一来源。镀硬铬所用的电解液含铬酐量一般在200g/L～300g/L之间，在标准镀铬电解液中含铬酐为250g/L，其中大约含铬125g/L。 2、硫酸（H2SO4）（分子量：66） 当有SO42－存在时，它与溶液内的三价铬生成复杂的含有硫酸和三价铬的阳离子团[Cr4O(SO4)4·(H2O)4]2＋，这种阳离子团跑向阴极，促使碱性铬酸铬[Cr(OH)3·Cr(OH)CrO4]的薄膜溶解，使CrO42－离子能在阴极上放电析出金属铬。 当镀铬溶液的酸度为pH值为3时，能有碱式铬酸铬[Cr(OH)3·Cr(OH)CrO4]的薄膜存在，没有硫酸盐时，该碱式铬酸铬的薄膜转向阴极，并给它包上能透过氢离子的胶体薄膜。 硫酸盐的作用就是利用它的吸附作用，减低胶体的电流密度，避免在阴极上形成牢固附着的胶体层。因此，在阴极表面上，其他离子就有了还原的可能。
镀铬溶液三价铬含量高怎样处理 镀铬三价铬升高很多电镀厂都遇到过而且是件很头疼的问题，一般三价铬升高只能通过大阳极小阴极电解处理，阳极表面积是阴极表面积的20-30倍，按阳极面积每平方分米2-3安培给电流电解，电解前检查每根阳极必须都导电，最好化验一下药液中硫酸含量，若硫酸含量高电解前最好把硫酸降至正常再电解，硫酸过高会严重影响电解效果，导致三价铬很难降低。这是目前降低三价铬唯一办法。不要相信那些所谓的三价铬处理剂，都是骗人的。三价铬降低后应及时找到导致三价铬升高的原因，避免以后再升高。一般三价铬升高有以下几个原因：1、阳极面积过小。阳极面积应是阴极面积的2-3倍。2、药液中金属杂质含量过高。3、阳极氧化导致部分阳极不导电。如果还有其他镀铬问题可百度搜索丰拓科技我们可以帮您解决. 用双氧水降低镀铬槽中三价铬的含量 陈俊黄仁钦 【摘要】：正在镀铬过程中,由于阴阳极面积比例变化不定或其它还原性杂质的影响,常会发生三价铬含量升高的现象。一般的处理办法是根据化验结果,增大阳极面积,进行电解处理。这不仅消耗电能,而且处理时间较长,镀液损失也大。我们通过试验和生产实践发现,用双氧水来氧化镀铬电解液中过量的三价铬,反应迅速,效果显著。当出现电解液深镀能力下降;工件电流密度大的部位稍有光亮,而电流密度小的部位镀层灰暗难以抛亮;槽电压上升,开大电流仍 无烧焦现象,以及阴积附近镀液翻动 【关键词】：三价铬双氧水电解液电流密度镀铬处理办法电解处理还原性杂质效果显著面积比例 【正文快照】： 在镀铬过程中,由于阴阳极面积比例变化不定或其它还原性杂质的影响,常会发生三价
铬含量升高的现象。一般的处理办法是根据化验结果,增大阳极面积,进行电解处理。这不仅消耗电能,而且处理时间较长,镀液损失也大。我们通过试验和生产实践发现,用双氧水来氧化镀铬电解液中过量 电镀装饰铬常见故障及其处理方法：三价铬电镀的常见故障和处 理 发布日期：2009-08-26 浏览次数：398 关注：加关注 核心提示：电镀装饰铬常见故障及其处理方法：三价铬电镀的常见故障和处理电镀三价铬是目前比较实用的代替六价铬的电镀工艺，镀液主要有硫酸盐和氯化物体系的镀液。 三价铬电镀主要有以下特点： (1)从三价铬镀液中获得的镀铬层色泽较六价铬镀液获得的镀层稍有不同，三价铬获得的镀层色泽容易偏暗黄，而六价铬则偏白蓝； (2)三价铬镀液在电镀过程中断电，可以再直接进行电镀，而且三价铬电镀的沉积速度较六价铬快，深镀能力与均镀能力较六价铬镀液好； (3)硫酸盐体系的三价铬镀液需要用铂包钛网做阳极，而氯化物系的三价铬镀液需要石墨作阳极；
三价铬与六价铬电镀的比较 核心提示：三价铬镀铬技术的简单介绍，三价铬与六价铬电镀的比较 由于六价铬对人体的影响比较严重，一直都被列为环境污染的重要监测对象，特别是近年各国提高了对铬污染的控制标准，人们开始重视开发用毒性相对较低的三价铬镀铬来替代六价铬镀铬。因此三价铬镀铬是目前替代六价铬镀铬的一种新工艺。三价铬镀铬的研究始于l933年，但是直到l974年才在英国开发出有工业价值的三价铬镀铬技术。三价铬镀铬与六价铬镀铬的比较见表。 三价铬镀铬与六价铬镀铬比有明显的优点，特别是分散能力、均镀能力好；镀速高，可以达到0．2μm／min的镀速，从而缩短电镀时间。电流效率也比六价铬镀铬高，可达到25％以上。同时，还有烧焦等电镀故障减少、不受电流中断或波型的影响、不需要特殊的阳极隔膜等优点。而最为重要的是不采用有害的六价铬而没有了环境污染问题，降低了污水处理的成本，对操作者的安全性也大大提高。 三价铬镀铬有单槽方式和双槽方式，单槽方式中的阳极材料是石墨棒，其他与普通电镀一样，双槽方式是使用了阳极内槽，将铅锡合金阳极置于内槽内，另外作为阳极基础液使用了稀硫酸。相对六价铬镀铬，有容易操作和安全的优点。 三价铬镀铬和六价铬镀铬的比较 项目三价铬镀铬六价铬镀铬 单槽法双槽法 铬浓度／(g／L) pH值 阴极电流／(A／dm2)温度／℃ 20～24 2.3～ 3.9 5～20 21～49 5～10 3.3～3.9 4～15 21～54 100～350 1以下 10～30 35～50 阳极铅锡合金铅锡合金 搅拌 镀速／(μm／min)最大厚度／μm 均镀能力 分散能力 镀层构造 空气搅拌 0.2 25以上 好 好 微孔隙 空气搅拌 0.1 0.25 好 好 微孔隙 无 0.1 100以上 差 差 非微孔隙
三价铬镀铬的发展及优缺点简介 六价铬的毒性大，对环境污染严重。镀铬溶液大量使用铬酐，是电镀行业含铬废水的主要污染源。这一问题已经引起人们普遍的关注，各国政府也加强了立法管理，如美国对六价铬的排放标准已从0．05mg／L降到0．01mg／L，并从1997年起开始执行。六价铬镀铬液的电流效率低和覆盖能力差也是一个问题。为了从根本上减轻污染和提高电流效率及覆盖能力，三价铬镀铬工艺越来越受到人们的青睐. 三价铬镀铬自1854年Bunsen发表第一篇论文以来，迄今已有100余年历史，由于有些技术问题难以突破，因此进展比较缓慢。至20世纪70年代，随着科学技术的发展和化学原料的增多，以及人们对环保意识的进一步增强，三价铬镀铬研究又提到电镀工作者议事日程上来了。1974年英国发表了Alecra-3的三价铬镀铬工艺，并于1975年申请了一份用三氯化铬作主盐的三价铬镀铬专利，即Alecra-3000。1981年，英国开发了硫酸盐的环保铬(Envir0-chome)的三价铬镀铬工艺。该工艺采用选择性离子隔膜将阴极区域和阳极区域分开，这样可避免阳极板上氧化成的六价铬对三价铬镀液带来的危害：几乎同时，美国Harsha0公司也开发了Tri-chrome三价铬镀铬工艺https://www.doczj.com/doc/2a2968159.html,。 三价铬镀铬液的主要优点如下。 (1)毒性低，废水处理容易。据报道三价铬的毒性只有六价铬的1／100，而且在电镀过程中不产生六价铬酸雾。镀液浓度低，只有六价铬镀液的1／7左右，因而带出镀液量少，废水处理也容易。 (2)镀液的电流密度范围宽，可在0．5～100A／dm宽广的阴极电流范围内获得合格的镀层。 (3)镀液分散能力和覆盖能力优于六价铬镀液。 (4)镀液的电流效率高，可达25％左右。 (5)镀液可不必加温，在常温条件下工作，从而节约了能源。 (6)镀层耐蚀性佳，可直接镀取微观不连续的铬镀层。 (7)电镀时，即使电流中断也不影响结合力。 但早期的三价铬镀层的缺点是比较突出的，主要有如下几点。 (1)色泽不像六价铬镀液中取出的呈青白色，而是带有不锈钢的黄白色，因而难以使用户接受。 (2)镀层的厚度只能达到3μm，不能再增厚，因此不适合镀硬铬。 (3)镀液稳定性差。 (4)镀层的硬度低。
电镀工艺一览表 什么是电镀: 就是利用电解原理在某些金属表面上镀上一薄层其它金属或合金的过程。电镀时，镀层金属做阳极，被氧化成阳离子进入电镀液;待镀的金属制品做阴极，镀层金属的阳离子在金属表面被还原形成镀层。为排除其它阳离子的干扰，且使镀层均匀、牢固，需用含镀层金属阳离子的溶液做电镀液，以保持镀层金属阳离子的浓度不变。电镀的目的是在基材上镀上金属镀层(deposit),改变基材表面性质或尺寸.电镀能增强金属的抗腐蚀性(镀层金属多采用耐腐蚀的金属)、增加硬度、防止磨耗、提高导电性、润滑性、耐热性、和表面美观。 电镀工艺一览表 1、不烘烤防爆热镀锌 2、彩色镀铬 3、长金属管内孔表面化学镀镍磷工艺 4、超声快速热浸镀 5、瓷砖表面镀覆贵金属的方法 6、大面积一次性精确刷镀技术 7、单槽法镀多层镍工艺 8、低浓度常温镀(微孔)铬添加剂及其应用工艺 9、低碳钢丝快速酸性光亮镀铜工艺 10、低温镀铁加离子轰击扩渗强化技术 11、电镀锡铋合金镀液及其制备方法 12、电解活化助镀剂法热镀铝锌合金工艺 13、电炉锌粉机械镀锌工艺 14、电刷镀法刷镀铅—锡—铜减磨耐磨层的镀液 15、电刷镀阳极 16、镀铬废槽液浓缩熔融除杂回收法 17、镀铬废水废渣提铬除毒法 18、镀铬废水中铬的回收方法 19、镀铝薄膜的常温快速阳极氧化技术 20、镀镍溶液及镀镍方法 21、镀镍溶液杂质专用处理剂 22、镀铜合金及其生产方法 23、镀铜添加剂及其制备方法和在焊丝镀铜中的应用 24、镀锌钢件表面附着有色镀层的方法 25、镀锌光亮剂主剂及用其组成的光亮剂 26、镀锌基合金的钢板的铬酸盐处理方法 27、镀锌件表面化学着黑剂 28、镀锌喷塑双层卷焊管的生产工艺、设备及产品 29、镀锌三价铬白色钝化液 30、镀锌添加剂的合成与应用工艺 31、镀银浴及使用该镀银浴的镀银方法 32、钝化法热浸镀铝及铝合金工艺 33、多层镍铁合金复合涂镀工艺
三价铬电镀的常见故障和处理 电镀三价铬是目前比较实用的代替六价铬的电镀工艺，镀液主要有硫酸盐和氯化物体系的镀液。三价铬电镀主要有以下特点： (1)从三价铬镀液中获得的镀铬层色泽较六价铬镀液获得的镀层稍有不同，三价铬获得的镀层色泽容易偏暗黄，而六价铬则偏白蓝； (2)三价铬镀液在电镀过程中断电，可以再直接进行电镀，而且三价铬电镀的沉积速度较六价铬快，深镀能力与均镀能力较六价铬镀液好； (3)硫酸盐体系的三价铬镀液需要用铂包钛网做阳极，而氯化物系的三价铬镀液需要石墨作阳极； (4)三价铬溶液具有很强的腐蚀性，在电镀过程中镀液对零件低电流密度区具有较强的腐蚀性； (5)三价铬镀液的金属和有机杂质的容忍度较低； (6)和六价铬电镀相同三价铬镀铬槽也需要配置加热和降温装置，通常是用钛材做加热和冷却管。在三价铬镀液电镀时需要注意：零件需要带电人槽；电镀掉落的零件需要及时打捞；三价铬用的电解板需要表面电镀镍处理。主要存在的电镀故障有以下几种。 1镀液沉淀发生这种故障的主要原因有：镀液的pH值偏高；镀液的密度太大；镀液中的稳定剂含量不当；镀液中主盐的含量太高等。因为当镀液pH>3时，往往会导致镀液中的三价铬出现沉淀。氯化物三伤铬镀液的pH值调整通常是采用氨水／盐酸，在调整镀液的pH值时，pH值发生变化到稳定的时间较长，所以需要精确计算需要加入的量，避免pH>3时镀沼出现Cr(OH)3，要严格控制镀液的pH值在工艺要求范围内。需要严格控制三价铬电镀需要将镀液的密度，密度太高也容易使得镀铬沼出现沉淀，氯化物三价铬镀液密度的控制范围为1．20～1．24，镀液的密度太高时需要用纯水稀释。通常情况下三价铬镀液中含有一定的络合剂，如果络合剂含量不当也会出现镀液沉淀，络合剂需要严格按照安培小时消耗进行补加或通过滴定分析来进行调整。严格控制三价铬镀液中的三价铬含量，含量过低会导致镀铬层沉积速度慢，含量过高会导致镀液沉淀，氯化物三价铬镀液的三价铬控制范围为209／L～239／L。三价铬浓度的调整可以根据滴定分析结果进行。 2高电流密度区漏镀和镀层色泽暗、绒毛状条纹出现这种故障的原因是镀液中铁含量过低或过高。当三价铬电镀铬液中没有铁离子时，在高电流密度区会出现漏镀的现象，需要将三价铬镀液的铁含量控制在 50m9／L～100m9／L范围内。通常在镀液中铁含量低时，就补充含铁的添加剂，并严格控制加入量。当镀液中铁含量高时(铁含量>150m9／L)，使得铬镀层色泽变得暗黑；当镀液中铁含量>500m9／L时，铬镀层出现绒毛状条纹。去除镀液中的铁含量高的方法有：①长时间低电流电解(电流密度l．6A／m2～4．9A／m2)，电解板需要镀镍，以避免电解板被腐蚀而重新污染镀液；②采用专用的离子交换树脂吸附去除三价铬镀液中铁的高浓度。 3低电流密度区镀铬层出现白渍出现这种故障是由于镀液中锌杂质的影响，镀液中锌杂质含量通常要控制在 4镀层出现棕黑色条纹出现这种故障是由于镀液中的镍杂质的影响，通常三价铬镀液中的镍杂质含量控制在<200m9／L，如果镍杂质超过200m9／L，镀铬层就会出现棕黑色条纹，如果镀液中同时存在铁杂质并且浓度过高，零件的低电流密度区镀铬层呈金色。排除镀液中镍杂质的方法是采用专用的离子交换树脂吸附去除。 5低电流密度区镀铬出现白斑，高电流密度区镀层剥落出现这种故障的原因是由于镀液中铅杂质的影响。一般三价铬镀液中的铅杂质含量控制在<10m9／L，超过10m9／L时，零件低电流密度区镀层会出现白斑，而且镀液的覆盖能力下降，零件高电流密度区的镀层结合力下降，甚至出现镀层剥落的现象。去除镀液中铅杂质的方法仍然是长时间低电流密度下进行电解处理，电流密度控制在1．2A/m2～2．2A／m2。

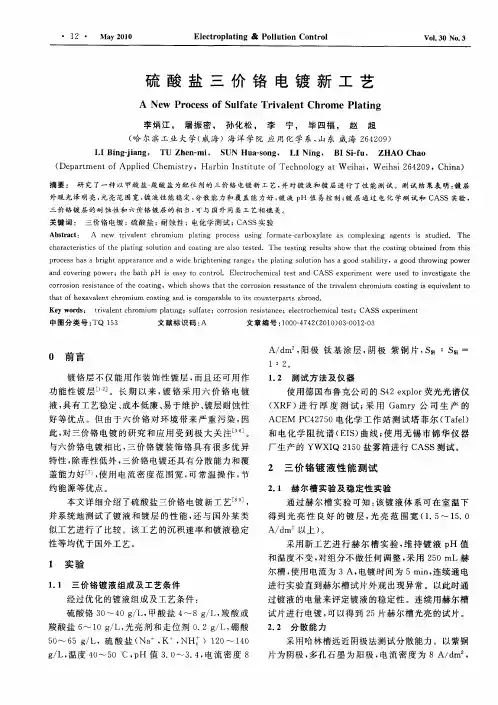

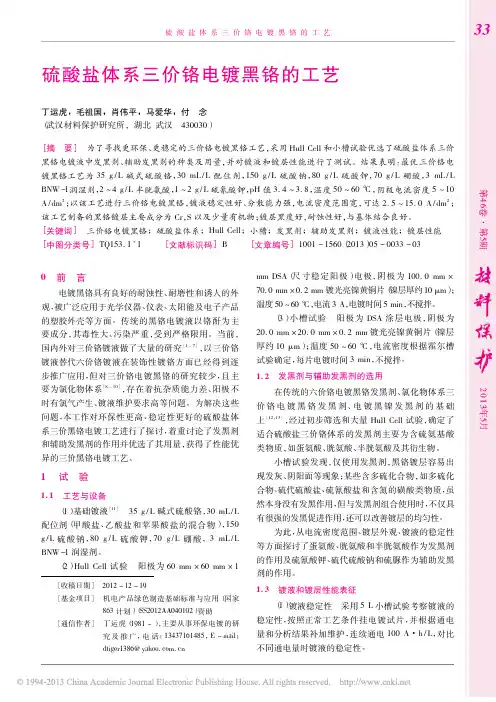

环保三价铬电镀铬配方工艺PM Cr-07 （周生电镀导师） PM Cr-07电镀工艺是一种环保型电镀铬工艺，具有以下特点： 1.环保产品，不含六价铬，简化废水处理过程。 2.色泽均匀美观，均镀能力佳、覆盖能力好。 3.镀液不含有机溶剂和螯合剂，对硫酸根和氯离了的容忍性佳。 4.采用专用石墨阳极，可提高质量，降低成本。 5.对电镀电源要求低，电镀过程中的断电影响极小。 6.符合RoHS的环保标准，色泽接近六价铬颜色。 周生电镀导师之（@q）：（3）（8）（0）（6）（8）（5）（5）（0）（9） 电镀导师之[（微）（Xin）]：（1）（3）（6）（5）（7）（2）（0）（1）（4）（7）（0） ●配方平台不断发展完善 我们的配方平台包含的成熟量产商业种类多，已有AN美特、乐思、罗哈、麦德美、国内知名公等量产成熟的药水配方。镀铬方面有安美特、麦德美等知名公司配方。我们的配方平台帮助了很多中小企业提高产品技术水平，也有不少个人因此创业成功，帮助国内企业抢占国外知名企业市场，提升国产占有率是我们长期追求的目标。 ●配方说明 目前市场上有很多类似抄袭的，或者是买过部分配方后再次转卖的，他们有时候会改动数据，而且不会有后期的改进和升级。他们甚至建立Q群或者微@信群推广配方，我们没有建立任何群。一切建&群的都是假冒。（本*公*告*长*期*有*效）。有些号称配方公开的公司，其实公开的是代号配方，靠高价卖代号原料赚取高额利润，希望买配方的用户不要被此类广*告忽悠。 三价铬电镀PAGE 1 OF 5
二镀液的配制与维护 1.在准备好的三价铬镀槽中安装三价铬专用石墨阳极，并做好清洁； 2.注入约50%工作容积的纯水于已做好清洁的镀槽中，启动空气搅拌，加热至约70℃； 3.在空气搅拌下，以少量多次的方式加入计算量的PM Cr-07开缸剂，溶解过程中控制温度在35℃左右； 4.加纯水至85%工作容积，继续空气搅拌16-24小时，保证PM Cr-07开缸剂完全溶解； 5.在强空气搅拌下，缓慢加入计算量的PM Cr-07稳定剂，避免在添加过程中出现局部高浓度； 6.控制镀液温度在30℃左右，加入计算量的PM Cr-07湿润剂； 7.在空气搅拌下，加入15ml/L氨水，搅拌8小时，测试并调整镀液PH至2.8； 8.在空气搅拌下，加入计算量的PM Cr-07络合剂， 9.以纯水调整至工作液面； 10.在工作温度下，以2-3A/dm2阴极电流密度通电24小时后试镀。 三镀液 本公司提供工作液，只要将其加热至少28-30℃便可以生产。 四设备要求 1.镀槽：PVC、ABS、聚乙烯衬里； 2.阳极：采用TVC专用阳极及钛钩； 3.温度：配温度自动控制装置，采用钛加热管加热，钛冷却管冷却； 4.安培小时计：为使镀液稳定，强烈建议安装安培小时计； 三价铬电镀PAGE 2 OF 5
锌与锌合金镀层三价铬钝化的优越性分析 Superiority Analyse of Tri-chrome Passivation for Plating Zinc and Zinc Alloy 尚思通小米?盖尔 摘要：镀锌和锌合金采用三价铬替代六价铬进行钝化，是环保的大势所趋。三价铬钝化技术已趋成熟，其防锈性能不仅能够达到甚至可以超过六价铬钝化的水平，而且在耐温性、锌合金钝化和满足特种力学性能方面还要明显地优于六价铬钝化。 Abstract : It is a general trend to replace Chrome by Tri-chrome for passivation of Zinc and Zinc alloy plating due to environment protection issue. Tri-chrome technology is mature and available nowadays. Its performance has not only reached or exceeds the level of Chrome in corrosion resistance, but also is obviously better than chrome in temperature resistance, Zinc alloy passivation, and satisfying some special mechanical demand. 关键词：锌与锌合金三价铬钝化优越性 Key Words：Zinc & Zinc Alloy Tri-chrome Passivation Advantage 引言 自1970年，国外对镀锌三价铬钝化就开始了商用化研究，但仅在近10年来，才在生产中大量使用。我国对三价铬钝化的试验研究虽然起步较迟，但近二年已有多家公司推出了自己的产品。 人们越来越重视六价铬的毒性，对三价铬钝化工艺的发展起到了重要的推动作用，CMR化学品分类法（指致癌、诱变或生殖毒性化学品）也迫使人们去寻找替代物。此外，欧洲的WEEE （1）和ELV 指引（2），对六价铬的使用也给出了一个时限，即从2006年7月1日在电子电气领域，和2007年7月1日在汽车领域，均禁用六价铬。该指引不仅对欧洲原产地的产品，而且对海外生产以及进口产品都同等对待。即便是那些不受该指引影响的领域，在当今环保强制的情况下，也在新建项目中逐渐减少采用六价铬的电镀生产。 三价铬钝化量的大幅度增长，也意味着市场上有着更大的产品多样化需求。譬如，与迄今六价铬不同的蓝白、彩色、黑色，以及阳极性保护原理在电镀纯锌、锌合金（包括锌镍、锌铁和锌钴合金）上的有效应用，都不同程度地扩大了用户的可选择性和市场的适应性。同时，封闭工艺的开发也确保了抗腐蚀性能的更高的需要，并且它还与一些现有的镀层兼容。我国汽车工业快速发展、汽车行业国际标准越来越高，和近年欧美环保汽配的市场需要，在客观上都推动了三价铬钝化及其它环保型工艺的生产应用。 一、 高耐蚀三价铬钝化 高耐蚀三价铬钝化膜既可以是透明的、彩色的，也可以是黑色的。适合的镀层是纯锌、锌铁、锌镍和锌钴合金，还包括锌合金和铝合金基体上直接钝化。 1.镀锌三价铬透明彩色钝化 镀锌透明三价铬钝化剂主要分为三种类型：一是以氟化物为基础的钝化剂，为了满足汽车制造工业的防腐蚀标准，往往需要再加上封闭工艺。该类型的钝化剂含有高浓度的三价铬，其操作温度在50°C左右，如Lanthane 315，它可以在工件表面生成一种厚厚的、透明的、带有轻度彩虹色，大约1 mg/dm2的铬化膜。这层膜加上封闭后，根据NF A 05-109法国标准，其耐蚀性试验产生白锈的时间，通常可以超过200 h。
