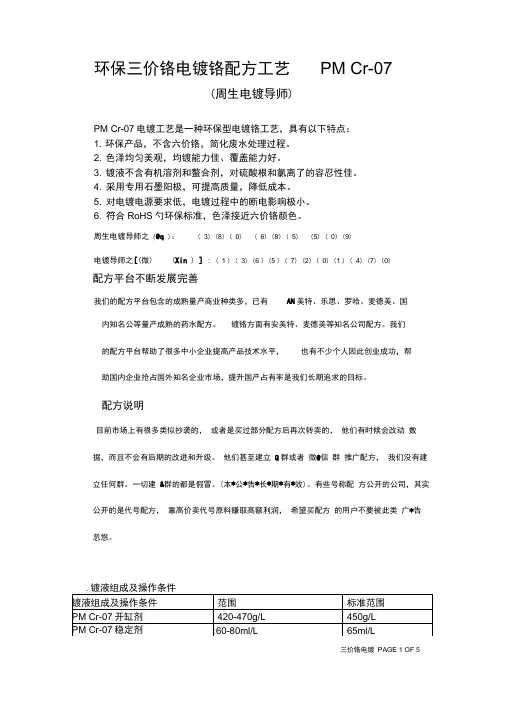

环保三价铬电镀铬配方工艺PM Cr-07
（周生电镀导师）
PM Cr-07电镀工艺是一种环保型电镀铬工艺，具有以下特点：
1.环保产品，不含六价铬，简化废水处理过程。
2.色泽均匀美观，均镀能力佳、覆盖能力好。
3.镀液不含有机溶剂和螯合剂，对硫酸根和氯离了的容忍性佳。
4.采用专用石墨阳极，可提高质量，降低成本。
5.对电镀电源要求低，电镀过程中的断电影响极小。
6.符合RoHS的环保标准，色泽接近六价铬颜色。
周生电镀导师之（@q）：（3）（8）（0）（6）（8）（5）（5）（0）（9）
电镀导师之[（微）（Xin）]：（1）（3）（6）（5）（7）（2）（0）（1）（4）（7）（0）
●配方平台不断发展完善
我们的配方平台包含的成熟量产商业种类多，已有AN美特、乐思、罗哈、麦德美、国内知名公等量产成熟的药水配方。镀铬方面有安美特、麦德美等知名公司配方。我们的配方平台帮助了很多中小企业提高产品技术水平，也有不少个人因此创业成功，帮助国内企业抢占国外知名企业市场，提升国产占有率是我们长期追求的目标。
●配方说明
目前市场上有很多类似抄袭的，或者是买过部分配方后再次转卖的，他们有时候会改动数据，而且不会有后期的改进和升级。他们甚至建立Q群或者微@信群推广配方，我们没有建立任何群。一切建&群的都是假冒。（本*公*告*长*期*有*效）。有些号称配方公开的公司，其实公开的是代号配方，靠高价卖代号原料赚取高额利润，希望买配方的用户不要被此类广*告忽悠。
三价铬电镀PAGE 1 OF 5
二镀液的配制与维护
1.在准备好的三价铬镀槽中安装三价铬专用石墨阳极，并做好清洁；
2.注入约50%工作容积的纯水于已做好清洁的镀槽中，启动空气搅拌，加热至约70℃；
3.在空气搅拌下，以少量多次的方式加入计算量的PM Cr-07开缸剂，溶解过程中控制温度在35℃左右；
4.加纯水至85%工作容积，继续空气搅拌16-24小时，保证PM Cr-07开缸剂完全溶解；
5.在强空气搅拌下，缓慢加入计算量的PM Cr-07稳定剂，避免在添加过程中出现局部高浓度；
6.控制镀液温度在30℃左右，加入计算量的PM Cr-07湿润剂；
7.在空气搅拌下，加入15ml/L氨水，搅拌8小时，测试并调整镀液PH至2.8；
8.在空气搅拌下，加入计算量的PM Cr-07络合剂，
9.以纯水调整至工作液面；
10.在工作温度下，以2-3A/dm2阴极电流密度通电24小时后试镀。
三镀液
本公司提供工作液，只要将其加热至少28-30℃便可以生产。
四设备要求
1.镀槽：PVC、ABS、聚乙烯衬里；
2.阳极：采用TVC专用阳极及钛钩；
3.温度：配温度自动控制装置，采用钛加热管加热，钛冷却管冷却；
4.安培小时计：为使镀液稳定，强烈建议安装安培小时计；
三价铬电镀PAGE 2 OF 5
5.自动添加仪：建议使用；
6.阴、阳极导电流使用钛包铜材料；
7.整流器：9-12V，提供直流电，纹波系数小于10%；
8.空气搅拌：使用中等程度的空气搅拌。打气管道应安装在阴极底部，所需的空气由低压无油气泵供应，空气供应须平均分布。
五原料的功能及控制
1.PM Cr-07开缸剂：用于开缸和槽液补充，提供铬离子和导电盐，可以通过对镀液的比重来控制PM Cr-07开缸剂含量，镀液比重最佳值是23，每提高1个单位需加22g/L的PM Cr-07开缸剂，浓度过高会引起镀液结晶，浓度太低会影响镀液导电性能。
2.PM Cr-07铬盐：每公斤含有152克的金属铬，用于补充镀液中电镀所消耗的铬离子，补充量为400-600g/1000安培小时或根据分析补充。由硫酸铬提供金属铬。
3.PM Cr-07稳定剂：作用是与三价铬形成稳定的化合物，浓度过高会影响走位，浓度过低易出现黑色条纹镀层，消耗量2000-2500ml/1000安培小时。
4.PM Cr-07湿润剂：是一种防雾剂，能提高走位，浓度过低会出现黑色镀层，过量一般无影响，消耗量25-50ml/1000安培小时。
5.PM Cr-07络合剂：可增大电流密度范围，开缸时添加通常不需要补加，视情况适量添加，过多会增加镀层黑度。
6.PH值：最佳PH值为2.7-2.9，可用浓盐酸或浓氨水调整PH值，每加入2ml/L浓盐酸镀液PH降低0.1，每加入２ml/L浓氨水镀液PH值提高0.1，加入盐酸或氨水之后需搅拌2-4小时才可用PH机测试镀液PH值，PH过高三价铬会沉淀，因此要准确计算加入量。
7.温度：镀液温度太低有沉淀析出，温度太高严重影响镀层的覆盖能力。
8.在实际生产过程中，请填写好记录表，按记录表计算平衡添加各种添加剂，以便能长期获得良好正常的电镀效果。
六金属杂质控制及影响，推荐配备树脂处理装置吸附金属杂质：
1.铜离子＜10ppm，镀液受铜污染时，高电流区黑暗，过多时整个电流区黑暗。
2.锌离子＜20ppm，镀液受锌污染时，中位电流区会出现白色污渍。
3.镍离子＜100ppm，镀液受镍污染时，中低电流区会有棕黑色镀层。
4.铅离子＜10ppm，镀液受铅离子污染时，低电流会出现白斑。
5.当镀液受金属污染时，可用2-3A/dm2电流电解，直至杂质去除为止，阴极用镀镍铁板。
七镀液有沉淀处理程序
于下列情况下，三价铬镀液可能会出现沉淀现象：
1、Tri-Chrome PM Cr-07稳定剂含量过多（﹥90毫升/升）；
2、PH值过高（PH﹥3.0）;
3、水份挥发过量、总添加剂含量过高，（比重﹥1.26）。
4、温度过低（＜20）
三价铬电镀PAGE 3 OF 5
当镀液出现以上沉淀时，可循下列方法解决：
1、调整镀液的PH值至2.3-2.5之间；
2、提高镀液温度到60-65℃，后将镀液过滤；
3、再调整镀液的PH值至2.5-2.7之间；
4、调整镀液温度至29-32℃；
5、分析镀液各主要成份，并调整至操作范围便可。
八金属杂质的控制及影响
当三价铬镀液受钢、锌、镍、铁、铅等金属杂质污染时，镀液的表现、镀层的色泽及外观会受到某程序影响。金属杂质含量较高时，镀层色泽偏黑。含量严重过多时，镀层色泽不均，会出现影及黑条纹等情况。镀液的带入，及工件从挂具上掉入槽中溶掉是金属杂质的主要来源。可用已镀镍的波浪状假阴极，以1.6-4.9安培/平方分米的电流密度下长时间电解处理。
九电镀故障及处理
故障原因处理
镀层有黑色条纹 1.PH值高 1.调整PH值
2.PM Cr-07湿润剂少 2.添加PM Cr-07湿润剂
3.PM Cr-07稳定剂少 3.添加PM Cr-07稳定剂
4.铬离子少 4.分析添加PM Cr-07铬盐
镀层有白色斑点 1.金属铅污染 1.电解处理
2.前处理不良 2.加强处理
结合能力差 1.镍层钝化 1.加强活化
2.铅杂质污染 2.电解处理
走位差 1.PH低 1.调整PH值
2.比重低 2.补充PM Cr-07开缸剂
3.锌、铅杂质过多 3.电解处理
4.打气过快 4.减少打气
速度慢 1.PH高 1.调整PH
2.搅拌慢 2.提高搅拌速度
3.PM Cr-07稳定剂少 3.添加PM Cr-07稳定剂
缸边有结晶 1.温度过低 1.调整温度
2.比重过高 2.调整比重
黑色镀层 1.温度高 1.调整温度
2.PH值高 2.调整PH值
3.金属杂质污染 3.电解处理
十镀液的分析方法
（一）Tri-Chrome PM Cr-07稳定剂
试剂：
1、40%W/V氢氧化钠溶液（400克/升）；
2、20%V/V硫酸溶液（200毫升/升）；
3、碘化钾（KI）粉剂；
三价铬电镀PAGE 4 OF 5
4、0.125-0.135N高锰酸钾（KMnO
4
）标准液（溶解4.3克高锰酸钾于1公升纯水，停放3-4天后。再将标准液过滤，并注入深褐色容量瓶；
5、0.1N Na
2S
2
O
3
硫代硫酸钠标准液；
6、5%PM Cr-07稳定剂标准液（用移液管取样5.0毫升浓缩PM Cr-07稳定剂至100毫升容量瓶，以纯水稀释至刻度）。
程序：
1、用移液管取样5.0毫升5%PM Cr-07稳定剂标准液至100毫升容量瓶，以
纯水稀释至刻度。
2、用移液管取样10毫升已稀释PM Cr-07稳定剂溶液至250×200mm试管。
3、加入0.5毫升40%W/V氢氧化钠溶液。
4、将试管置于沸腾水浴中约20分钟，使氨气完全挥发。可利用PH试纸检
测氨气是否完全挥发。
5、将试管内的溶液移至250毫升锥形瓶，试管以少量纯水清洗后放入锥形
瓶。
6、用移液管加入25毫升0.125-0.135N高锰酸钾标准液后均匀搅拌。
7、将锥形瓶置于90-95℃水浴中5分钟，后用冷水冷却。
8、加入1.5克碘粉剂，待搅拌完全溶解后加入5毫升20%V/V硫酸溶液。
9、加入数滴淀粉为指示剂。
10.用0.1N Na
2S
2
O
3
硫代硫酸钠标准液滴定至无色透明为终点。
11、记录所用0.1N Na
2S
2
O
3
标准液的毫升数，定为PM Cr-07稳定剂标准液
滴定数。
12、重复整个滴定试验，但取10毫升纯水（作为校对）代替PM Cr-07稳定剂标准液。
13、重复步骤6-10，后记录所用0.1N a
2S
2
O
3
标准液的毫升数，定为“纯水样
本滴定数”。
PM Cr-07稳定剂相对值=50/（纯水样本滴定粗线条PM Cr-07稳定剂标准液滴定数）
14、再重复整个滴定试验。先将三价铬镀液加热至38℃后过滤。
15、用移液管取样5毫升已过滤镀液至另一个100毫升容量瓶，以纯水稀释至刻度。
16、用移液管取样10毫升已稀释镀液至250×200mm试管。
17、重复步骤3-10，后记录所用0.1N Na
2S
2
O
3
标准液的毫升数，定为“镀液
样本滴定数”。
PM Cr-07稳定剂（毫升/升）=（纯水样本滴定数-镀液样本滴定数）×PM Cr-07稳定剂相对值
（二）硼酸
1、用移液管取样1毫升至250毫升锥形瓶。
2、加入40毫升10%甘露醇。
3、加入1-2滴溴甲酚紫（BCP）指示剂（若颜色过深可加量入纯水稀释）。
4、用0.1N氢氧化钠标准液滴定由黄绿色至蓝绿色为终点。
硼酸（克/升）=所用0.1N氢氧化钠标准液滴使用量×6.19
（三）金属铬含量
三价铬电镀PAGE 5 OF 5
试剂：
10%碘化钾(KI)溶液（100克/升）
1%淀粉指示剂（10克/升）
1、用移液管取样2毫升至250毫升锥形瓶。
2、加入2克过氧化钠，摇匀后煮沸25分钟。
3、冷却至室温。
4、加入2克氟化氢铵。
5、加入10毫升浓盐酸溶液。
6、加入10%KI溶液。
7、用0.1N硫代硫酸钠标准液滴定至浅色。加入1%淀粉指示剂，继续用0.1N 硫代硫酸钠标准液滴定至绿色为终点。
金属铬含量（克/升）=所用0.1N硫代硫酸钠(Na
2S
2
O
3
)标准液总毫升数×0.865
（四）金属杂质含量
用原子吸收光谱仪（Atomic Absorption Spectroscopy）分析各种金属杂质含量。
1、金属铁（50-100ppm）
2、金属钢（﹤10ppm）
3、金属镍（﹤100ppm）
4、金属锌（﹤20ppm）
5、金属铅（﹤10ppm）
声明: 此说明书内所有关于本公司产品的建议，是以本公司信赖的实验及资料作为标准。因各从业者在操作及设备上有所差异，故本公司不能保证及不负责任何不良后果。此说明书内所有的资料也不能作为侵犯版权的证据。
三价铬电镀PAGE 6 OF 5

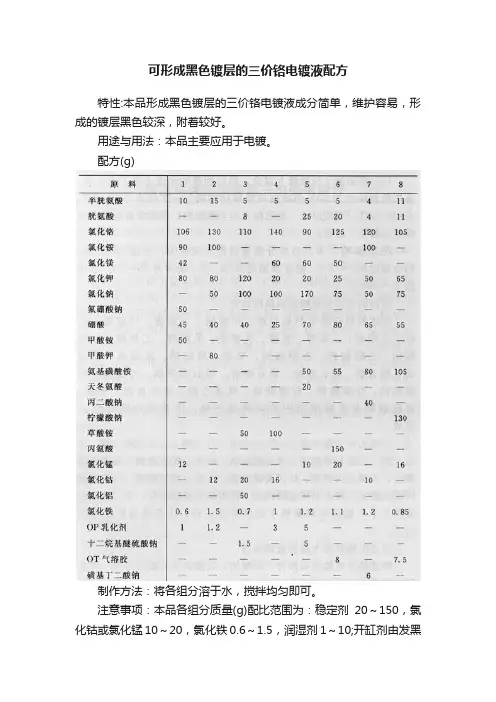

三价铬镀铬的工艺 现代电镀网讯： 1、三价铬简述 六价铬(铬酸)的毒性比较强，对环境有着严重的污染，并有诱发癌症的危险，因此已经在工业生产中受到了严格的控制。由于三价铬的毒性被证明只有六价铬的1%左右，因此出现了以三价铬作为镀铬的工艺。 三价铬镀铬与原来的六价铬镀铬工艺相比较，虽然毒性有所下降，但是其工敢性能也随之而下降，首先是镀层的硬度和外观不能与原来的六价铬镀铬相比；其次是难以获得很厚的镀层。还有镀液的稳定性也较差，维护起来存在一定的难度。这两种镀铬的性能相比较如下表所示： 2、三价铬的生成 在六价镀铬中，需要有一定量的三价铬是一个基本常识。但是三价铬在镀铬配槽时并没有专门的三价铬盐往镀液中添加，而是通过电解法生成的。电解生成法需要一定的电解时间，而且生成量难以控制，同时消耗电能。因此，也可以采用化学生成的方法来获得三价铬，化学生成法即是往镀槽中加入少量的添加剂，利用其化学反应生成需要的三价铬。 化学生成法是在铬酸溶液中加入适量的草酸，还原出一部分三价铬，其反应式为： 2CrO3+3(COOH)2=Cr2O3+6CO2+3H2O 由反应式可知，这一反应的生成物是水和二氧化碳，对镀液是没有影响的。通常加入1.35g/L的草酸，就可生成1g/L的三价铬。这样可以较为准确地在镀铬液中生成所需量的三价铬。当然添加之前和加入之后，都要通过化学分析的方法来检测镀液中三价铬的含量，以免出错。 3、三价铬添加剂 三价铬镀铬由于其毒性低于六价铬镀铬，因此作为替代六价铬镀铬的工艺有一定的市场价值。由于三价铬镀铬的镀液稳定性较差，六价铬镀铬的产生对其有较大的影响，而且不容易获得较厚的镀层，一般只有3μm左右。要想改善这些性能，就需要使用各种添加剂。 常用的三价铬镀铬添加剂有稳定剂，比如还原六价铬的还原剂，如甲醛、乙二醛、亚硫酸钠等。也有用到稀土添加剂或变价化合物来还原镀液中产生的六价铬，以保持镀液的稳定性。还有湿润剂和其他气体逸出添加剂，以减少镀层的针孔。 据说在镀液中适当添加尿素，可以获得较厚的镀层，而且镀层的外观也可以得到一定的效果改善。
三价铬电镀讲议 一三价铬电镀得以发展的原因: 铬具有优良的装饰性和功能性,但六价铬危害巨大,因此RoHs及WEEE是禁止使用六价铬的,但是金属铬和三价铬是可使用的.另外世界卫生组织,欧洲,美国等越来越关注六价铬的危害,不断降低六价铬废水的排放标准.从1997年起,欧洲和北美规定:六价铬在空气中的最大含量为:0.001mg/l,电镀废水中每月日平均含量小于1.71mg/l. RoHs关于电子产品和电器产品有害物质禁令于2006年7月1日实施.这个禁令要求:所有输往欧洲的电子电器产品不可含有镉,铅,汞,六价铬,PBB及PBDE.含以上有害物质的产品,则不可输往欧盟成员国及禁止在市场上出售,违者要负上法律责任. RoHs标准的有害物质含量范围如下: 以上是三价铬电镀得以发展的外部环境,下面谈谈三价铬发展的内在原因: 其实最早开发电镀铬时,就是以三价铬作原料来电镀铬的,后来为什么又是用六价铬来电镀铬呢?有以下原因: 1>铬是一种多价态金属,而三价铬镀液中的Cr3+是中间态,较不稳定. 2>电镀过程式中,阴极可能还原成Cr0, Cr2+,但阳极易使Cr3+氧气成Cr6+,难以 控制. 3>三价铬电镀同样不可用铬作阳极,其理由同六价铬电镀.而使用不溶性阳 极时,阳极附近会生成Cr6+,其对三价铬电镀极其有害. 4>三价铬电镀难得到较厚的镀层,因电镀时,阴极表面PH值升高,会形成
所以要发展三价铬电镀,必须要解决以下问题: 1>抑制电镀生产时六价铬的产生. 2>选用合适的阳极. 3>怎样维持三价铬镀液的稳定性? 4>怎样提高三价铬镀层的质量? 经过许多电镀研发者多年的努力,这些问题基本解决,但镀层质量:如致密性,硬度,等到方面还是没达到六价铬水平,也是目前许多功能要求较严的产品,如汽车配件,卫浴产品仍使用六价铬电镀的原因. 1> 抑制电镀生产时六价铬的产生及选用合适的阳极.目前有以下方法: <1> 采用离子树脂膜设立阳极区和阴极区:这种半透膜可阻止Cr3+进入 阳极区,避免Cr6+产生.但此法造价高,且操作麻烦.所以推广较困难, 目前几乎没人使用. <2> 使用催化阳极:如麦德美的钛铱合金阳极.可阻止六价铬产生.另其阳 极表面还涂有一层膜,也可阻止Cr3+进入阳极金属表面.但其造价较 高. <3> 采用高纯度紧密石墨作阳极,在三价镀液中加入抑制剂或还原剂,例 于溴化铵等,抑制溶液中Cr6+产生.反应式如下: Cr2O72-+6Br - +14H+→2Cr3++3Br+7H2O 3Br2+2NH4Br→N2↑8HBr 虽然Br - 对镀层外观没有直接影响,但仍是主要成份, Br - 主要是能够 抑抑制Cr6+产生.同时也能够抑制氯的产生. 2> 怎样维持镀液的稳定性及增加三价铬镀层质量: 三价铬电镀液是一种络合剂型电镀液,镀液中的三价铬离子与络合
1、铁件镀铬工艺流程： 除蜡→ 热浸除油→ 阴极→ 阳极→ 电解除油→ 弱酸浸蚀 → 预镀碱铜→ 酸性光亮铜（选择）→ 光亮镍→ 镀铬或其它 除蜡→ 热浸除油→ 阴极→ 阳极→ 电解除油→ 弱酸浸蚀 → 半光亮镍→ 高硫镍→ 光亮镍→ 镍封（选择）→ 镀铬 2、锌合金镀铬工艺流程 除蜡→ 热浸除油→ 阴极电解除油→ 浸酸→ 碱性光亮铜→ 焦磷酸铜（选择性）→ 酸性光亮铜（选择性）→ 光亮镍→镀铬 3、不锈钢直接镀铬工艺 1) 电化学除油→热水洗→冷水洗→浸酸活化（1ml/L HCL、10ml/L H2SO4，室温，半分钟；适用于自动线上不锈钢镀铬，不宜镀铜或镍）→水洗→镀铬。 2) 阴极电化学除油→清洗→阳极活化（10A/dm2）→直接镀铬。 3) 化学除油→清洗→阳极电化学除油（0.5A/dm2）→清洗→浸酸活化 （1ml/L HCL、10ml/L H2SO4，室温，45S）→清洗→镀铬 注：镀铬时，应先用是正常电镀时电流密度的1.5～2倍镀3～5分钟，然后再正常电流密度电镀，要尽量缩短各工序之间的过渡引起的停留时 @@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@ 镀后处理知识 1、前言 镀后处理和镀前处理在金属的表面镀工艺中占有极其重要的地位，许多采用表面镀技术制造的产品出现缺陷往往都是由前处理或后处理不当造成的，有关前处理的知识在一般的电镀书中都有比较详细的叙述，但对镀后处理还没有文章进行过系统的论述，镀后处理的目的主要是为了提高镀层的耐腐蚀性能或者保持镀层原有的特性，其中最主要的镀后处理是除氢处理和钝化处理[1]。为了提高镀层的抗腐蚀性能，一般都要同时进行除氢和钝化处理，有些还需要涂有机膜，如镀锌件目前一般要经过除氢和化学钝化处理，仿金电镀要经过化学钝化和涂有机膜处理[2]等。 2、镀后处理 2.2钝化处理 钝化处理是指在一定的溶液中进行化学或电化学处理，在镀层上形成一层坚实致密的、稳定性高的薄膜的表面处理方法，钝化使镀层的耐腐蚀性能进一步的提高并增加表面光泽和抗污染的能力。 钝化处理按照钝化膜的化学成分可分为无机盐钝化和有机类钝化两类；根据钝化膜组成成分对人体的危害性可分为铬酸钝化和无铬钝化。铬酸钝
电镀工艺和喷砂工艺简介 引言 制造一部C辊的修磨工艺是首先将现有磨损C辊的镀铬层磨掉，然后再在C辊的表面进行镀硬铬，镀层厚度0.1-0.15mm，辊面粗糙度：Ra0.2，在这里首先介绍一下电镀的工艺流程；在涂布机出炉膛纠偏处将原先的橡胶纠偏辊更换成金属表面喷砂的导辊，增加了导辊的耐热性和表面摩擦力，克服了原先橡胶辊高温老化摩擦力小，经常引起极片跑偏的问题，因此在这里也介绍一下喷砂的工艺。 关键词 抗磨损基体材料注射塑件金属镀层标识镀覆方法 高速喷射束机械性能清理与抛光流平和装饰喷砂处理 铜、镍、铬三种金属沉积层反光或亚光高光亚光真空镀 一、电镀的工艺 1．电镀的定义和分类 1-1．电镀的定义 随着工业化生产的不断细分，新工艺新材料的不断涌现，在实际产品中得到应用的设计效果也日新月异，电镀是我们在设计中经常要涉及到的一种工艺，而电镀效果是我们使用时间较长，工艺也较为成熟的一种效果，对于这种工艺的应用在我们的产品上已经非常多，我们希望通过总结我们已有的经验作一些设计的参考性文件，可以更好的将电镀效果应用在我们的设计上，也更合理的应用在我们的设计上，可以为以后的工作带来一些方便。通过这种工艺的处理我们通常可以得到一些金属色泽的效果，如高光，亚光等，搭配不同的效果构成产品的效果的差异性，通过这样的处理为产品的设计增加一个亮点。 1-1-1．电镀的定义 电镀就是利用电解的方式使金属或合金沉积在工件表面，以形成均匀、致密、结合力良好的金属层的过程，就叫电镀。简单的理解，是物理和化学的变化或结合。电镀工艺的应用我们一般作以下几个用途：
a．防腐蚀 b．防护装饰 c．抗磨损 d．电性能：根据零件工作要求，提供导电或绝缘性能的镀层 e．工艺要求 1-1-2．常见镀膜方式的介绍 化学镀（自催化镀） autocalytic plating 在经活化处理的基体表面上，镀液中金属离子被催化还原形成金属镀层的过程。这是在我们的工艺过程中大多都要涉及到的一个工艺工程，通过这样的过程才能进行后期电镀等处理，多作为塑件的前处理过程。 电镀 electroplating 利用电解在制件表面形成均匀、致密、结合良好的金属或合金沉积层的过程，这种工艺过程比较烦杂，但是其具有很多优点，例如沉积的金属类型较多，可以得到的颜色多样，相比类同工艺较而言价格比较低廉。 电铸 electroforming 通过电解使金属沉积在铸模上制造或复制金属制品（能将铸模和金属沉积物分开）的过程。这种处理方式是我们在要求最后的制件有特殊表面效果如清晰明显的抛光与蚀纹分隔线或特殊的锐角等情况下使用，一般采用铜材质作一个部件的形状后，通过电镀的工艺手段将合金沉积在其表面上，通常沉积厚度达到几十毫米，之后将形腔切开，分别镶拼到模具的形腔中，注射塑件，通过这样处理的制件在棱角和几个面的界限上会有特殊的效果，满足设计的需要，通常我们看到好多电镀后高光和蚀纹电镀效果界限分明的塑胶件质量要求较高的通常都采用这样的手段作设计。如下图所见的棱角分明的按键板在制造上采用电铸工艺的话，会达到良好的外观效果。 真空镀vacuumplating 真空镀主要包括真空蒸镀、溅射镀和离子镀几种类型，它们都是采用在真空条件下，通过蒸馏或溅射等方式在塑件表面沉积各种金属和非金属薄膜，通过这样的方式可以得到非常薄的表面镀层，同时具有速度快附着力好的突出优点，但是价
零件镀铬前工艺尺寸处理方法 在计算前我们先熟悉下列概念： 尺寸链：我们形象的把互相联系，且按一定顺序排列的封闭尺寸组合称为尺寸链环：尺寸链中每个尺寸的简称。环分封闭环和组成环 封闭环：在零件加工或机器装配后间接形成的，其精度是被间接保证的尺寸（用 F表示）。 组成环:加工或装配时直接影响封闭环精度的尺寸（这些尺寸通常是由加工直接 得到得） 增环;凡其尺寸的增大，会使封闭环的尺寸随之增大的尺寸环（用Z表示） 减环; 凡其尺寸的增大，反之使封闭环的尺寸随之减少的尺寸环（用J表示） 各环公差尺寸，上下偏差的关系如下; 封闭环公称尺寸;F=∑Z-∑J 封闭环的上偏差;Fs=∑Zs-∑Jx 1 封闭环的下偏差;Fx=∑Zx-∑Js 2 封闭环的公差;&F=∑&Z-∑&J 3 F;封闭环公称尺寸 Z;增环公称尺寸 J;减环公称尺寸 S:代表上偏差 X:代表下偏差 据以上理论举两例如下; 例1：小松压力机E2S400-MB中滑块部的承压套，材料45#，其局部示意图如图1：点划线部分必须镀硬铬，镀层厚度0.03~0.05mm，所以机加时就需要给出万 能磨磨至的最终量即镀前尺寸（抛光一般不影响尺寸）。 1．画出尺寸链，以半径画，这里Z2(未知)，Z1（+0.03/+0.05）(镀层)，F=132.5(-0.028/-0.054) 2．确定增环，减环，封闭环 Z1、Z2为增环，F为封闭环 3．公称尺寸:F=Z1+Z2 Z2=F-Z1=132.5-0=132.5 4．上下偏差;由式1、2：Fs=∑Zs-∑Jx 即-0.028=Z2s+0.05 得;Z2s=-0.078 Fx=∑Zx-∑Js 即 Z2x=-0.084 5.由上知;镀前尺寸为：Z2=132.5(-0.078/-0.084) 即镀前尺寸为;265(-0.156/-0.168) ,所以265f7(-0.056/-0.108)镀前应磨至265(-0.156/-0.168)
三价铬电镀铬现状及 发展趋势
材料表面工程技术 课程综合训练（一） 综合训练题目三价铬电镀研究现状及应用学生姓名吴双全、徐伯文、徐海鹏、杨秋、杨雨东学号 1308010318~1308010322 所属院系材料科学与工程学院 专业/班级材料13-3 成绩评定： 1、论文质量（6分） 格式规范、条理分明、内容表述正确、图表清晰等。 得分： 2、回答问题情况（4分） 正确基本正确错误得分：
三价铬电镀铬现状及发展趋势 摘要：镀铬层具有良好的硬度、耐磨性、耐蚀性和装饰性外观，它不仅用于装饰性镀层,还大量用于功能性镀层。目前,镀铬已经成为电镀行业中应用最广泛的镀种之一。长期以来,镀铬使用铬酸,铬酸毒性很大,且是致癌物质,已引起人们的广泛关注。随着对环保力度的增强，三价铬电镀的研究和应用，越来越受到人们的青睐。 关键词：电镀；铬液；络合剂；沉积 1 三价铬电镀 1.1 三价铬电镀的发展历史 从 1854 年 Bunsen 发表第一篇三价铬电镀论文，至今已有百余年历史，但由于种种原因，三价铬电镀的研究进展比较缓慢。至 20世纪 70 年代, 随着科学技术和现代工业的迅速发展，以及人们对环保意识的增强，三价铬电镀开始有了新进展。 1974 年英国 Albring ＆ Wilson公司发表了Alecra3 三价铬电镀工艺，并于 1975 年申请了氯化物三价铬电镀专利：Alecra3000。至 20世纪 70年代后期，已有 80余家三价铬电镀厂投入小批量生产。 我国自 20世纪 70年代末开始, 以哈工大为代表的对三价铬电镀工艺进行了研究，主要对甲酸盐体系、氨基乙酸体系、乙酸盐体系、草酸盐体系等进行了研究探索和理论探讨；20世纪80年代，甲酸盐-乙酸盐体系镀液应用于小批量试生产, 并在两方面取得了成果，首先通过微锑电极测得了阴极过程的特征，还通过脉冲技术获得了近20μm厚的铬镀层，又采用三价铬镀液得到铬-
含铬废水处理工艺 Document serial number【KKGB-LBS98YT-BS8CB-BSUT-BST108】
含铬废水处理工艺 电镀含铬废水的铬的存在形式有Cr6+和Cr3+两种，其中以Cr6+的毒性最大。含铬废水的处理方法较多，常用的有化学法、电解法、离子交换法等。 1、化学法 电镀废水中的六价铬主要以CrO42－和Cr2O72－－两种形式存在，在酸性条件下，六价铬主要以Cr2O72形式存在，碱性条件下则以CrO42－形式存在。六价铬的还原在酸性条件下反应较快，一般要求pH＜4，通常控制pH2.5～3。常用的还原剂有：焦亚硫酸钠、亚硫酸钠、亚硫酸氢钠、连二亚硫酸钠、硫代硫酸钠、硫酸亚铁、二氧化硫、水合肼、铁屑铁粉等。还原后Cr3+以Cr（OH）3沉淀的最佳pH为7～9，所以铬还原以后的废水应进行中和。 （1）亚硫酸盐还原法 目前电镀厂含铬废水化学还原处理常用亚硫酸氢钠或亚硫酸钠作为还原剂，有时也用焦磷酸钠，六价铬与还原剂亚硫酸氢钠发生反应： 4H2CrO4+6NaHSO3+3H2SO4=2Cr2（SO4）3+3Na2SO4+10H2O 2H2CrO4+3Na2SO3+3H2SO4= Cr2（SO4）3+3Na2SO4+5H2O 还原后用NaOH中和至pH=7～8，使Cr3+生成Cr（OH）3沉淀。 采用亚硫酸盐还原法的工艺参数控制如下： ①废水中六价铬浓度一般控制在100～1000mg/L； ②废水pH为2.5～3 ③还原剂的理论用量为（重量比）：亚硫酸氢钠∶六价铬=4∶1 焦亚硫酸钠∶六价铬=3∶1 亚硫酸钠∶六价铬=4∶1 投料比不应过大，否则既浪费药剂，也可能生成［Cr2（OH）2SO3］2－而沉淀不下来； ④还原反应时间约为30min； ⑤氢氧化铬沉淀pH控制在7～8，沉淀剂可用石灰、碳酸钠或氢氧化钠，可根据实际情况选用。 （2）硫酸亚铁还原法 硫酸亚铁还原法处理含铬废水是一种成熟的较老的处理方法。由于药剂来源容易，若使用钢铁酸洗废液的硫酸亚铁时，成本较低，除铬效果也很好。硫酸亚铁中主要是亚铁离子起还原作用，在酸性条件下（pH=2～3），其还原反应为：H2Cr2O7+6FeSO4+6H2SO4=Cr2（SO4）3+3Fe 2（SO4）3+7H2O 用硫酸亚铁还原六价铬，最终废水中同时含有Cr3+和Fe3+，所以中和沉淀时Cr3+和Fe3+一起沉淀，所得到的污泥是铬与铁氢氧化物的混合污泥，产生的污泥量大，且没有回收价值，这是本法的最大缺点。其主要工艺参数为： ①废水的六价铬浓度为50～100mg/L； ②还原时废水的pH=1～3； ③还原剂用量一般控制在Cr6+∶FeSO4·7H2O=1∶25～30 ④反应时间不小于30min ⑤中和沉淀的pH控制在7～9 （3）铁氧体法 铁氧体法实质上是硫酸亚铁法的演变与发展，其特点是投加亚铁盐还原六价铬，调节pH沉淀后，需要加热至60～80℃，并较长时间的曝气充氧。形成的铬铁氧体沉淀属尖晶石结构，Cr3+占据部分Fe3+位置，其他二价金属阳离子占据了部分Fe2+的位置，即进入铁氧体的晶格中。进入晶格的三价铬离子极为稳定，在自然条件或酸性和碱性条件都不为水所浸出，因而不会造成二次污染，从而便于污泥的处置。铁氧体法的工艺条件为：①硫酸亚铁投加量FeSO4·7H2O∶CrO3=16∶1； ②加NaOH沉淀pH=8～9； ③加热温度控制在60～80℃之内，不宜超过80℃； ④压缩空气曝气，既充氧又搅拌。 （4）化学还原气浮分离法 气浮法处理含铬废水实际是化学还原法在固液分离方法上的发展，硫酸亚铁还原气浮法主要是利用Fe（OH）3凝胶体的强吸附能力，吸附废水中包括Cr（OH）3在内的其它氢氧化物沉淀，形成共絮体，这种共絮体能有效地被气泡拈着并浮上去除。气浮法固
MT-805三价铬电镀流程 一、特征： 1、毒性小，污水处理简单； 2、溶液可在室温下工作，工作环境污染小； 3、深镀能力和分散能力好，镀层耐蚀性特佳； 4、综合盐为多种导电盐及多种稀土元素混合而成，对设备无腐蚀，不产生氯气等有害气体。 二、配方及操作条件： 1、MT-805S三价铬综合盐：300-400g/l 硫酸：1-2ml/l 2、总络：4.5-5g/l 温度：室温 PH：2.5-3.8 3、D K：1-50A/dm2时间：1-6分钟 4、阳极：石墨板S K:S A=1:2 5、连续过滤：空气搅拌 三、添加剂的作用及维护： 1、MT-805K三价铬综合补充盐：提供溶液的导电性和稳定性，由测溶液比重来控制； 2、MT-805C三价铬金属补充盐：用来维护铬金属在规定范围内的添加剂： 300-500ml/KAH; 3、MT-805S三价铬综合盐：在正常使用情况下不要求添加，但在槽液带出严重时，应予补充，以确保镀液的导电性和深镀能力； 4、溶液工作最佳是依靠按安培小时定时定量补充MT-805C三价铬金属补充300-500ml/KAH； 5、 PH值必须维持在3.0±0.5,不可以大于3.8，用20%氢氧化钠或20%硫酸在强烈搅拌下缓慢地调整； 6、经常添一些双氧水以维持镀液在最佳状态，当溶液无使用时，应添加双氧水。
如长时间闲置或超过整夜不用，应添加0.5-0.8ml/l 双氧水。 四、溶液的配制： 1、镀槽清洗干净后用10%的硫酸浸不少于4小时。用净水冲洗。然后装入约60%体积的纯净水（最佳为蒸馏水）加热至60-65℃； 2、加入350 g/l 的MT-805S三价铬综合盐，搅拌至完全溶解； 3、加入化学纯的硫酸调PH值＜2.0; 4、搅匀后调节液温为45-50℃，在强烈的搅拌下，用20%化学纯的氢氧化钠溶液，花2小时以上的时间非常缓慢地调溶液之PH值至2.5-3.5。然后至少保温12小时以上。注意千万不要让PH值超过3.8,否则溶液将会降低功效。 5、加水至刻度，搅拌至完全均匀； 6、在阴极正常电流密度下至少通电电解两小时以上，即可投产。 五、设备要求 1、 PP槽或装PVC的钢铁槽； 2、过滤：连续过滤，每小时循环溶液不少于两次，推荐使用活性炭过滤； 3、加热：钛蛇形蒸汽管，应有恒温系统； 4、搅拌：经过除油的中等强度空气搅拌，为双管型； 5、阳极：采用石墨阳极为佳。S K:S A=1:2； 6、通风：需要有抽风装置； 7、 PH：应经常调整，需要有自动PH控制装置为佳； 8、应有安培小时计，最好用安培小时自动添加装置来添加MT-805C三价铬金属补充剂； 9、定期用活性炭、双氧水处理镀液并经常低电流电解。 六、工艺流程： 镀镍两道回收三道逆流水洗镀三价铬(预浸15秒后通电镀1-6分钟)三道回收三道水洗钝化三道水洗热水洗干燥
电镀硬铬理论知识 一、铬镀层的特性 1、铬镀层的物理性能及化学性能 铬镀层的颜色为略带浅蓝色的银白色。铬镀层有良好的特性，例如，硬度高、耐热、耐酸、耐碱、耐硫化物、耐有机酸、顺磁、不变色；铬镀层的摩擦系数低，特别是干摩擦系数在所有金属中是最低的，因此，铬镀层具有很好的耐磨性；铬镀层与橡胶、胶木、塑料等非金属材料黏附力差。因此，这类材料的模具采用电镀铬后容易脱模，且模具表面粗糙值越小，压制产品的亮度越高、越美观，模具使用寿命也可提高。 2、铬镀层的硬度和应力 在正常镀铬工艺条件下，铬镀层硬度为HRC55～HRC65和HV750～HV1200。电镀铬比由高温冶金法得到的金属铬硬度高得多，最硬的铬镀层可达到刚玉的硬度，比其他的现有电镀层硬度都高。例如，它是铁、钴和镍硬度的2倍左右。它的硬度比经过渗碳、渗氮、碳氮共渗、硬化处理的钢以及经过热处理的合金结构钢的硬度都高。电镀时的氢、外来离子的性质、内应力增加是铬镀层具有高硬度的主要因素。 材料抵抗硬物压入表面的能力叫做硬度。在测定镀层硬度时，常使用维氏硬度计，可根据镀层厚度只要5～200gf的小压荷使压痕深度达到镀层厚度的1/7～1/10，在镀层断面上测定硬度时，可以针对镀层厚度选择适当的压荷，测度方法相同，测出的硬度误差较小。加厚铬镀层如果大于100μm时可采用洛氏硬度计，在非工作面上进行测定铬镀层硬度。这种方法测定时可以直接看出铬镀层的硬度，使用较方便。 在电镀过程中，由于种种原因引起镀层晶体结构的变化，常会使镀层有伸长或缩短的趋势，但因镀层已被固定在基体上，促使镀层处于受力状态，这种作用于镀层单位面积的力称为内应力。在镀铬过程中应力的产生，主要是电析应力。铬镀层结合力很好，而在初期电析应力非常大，可以观察到2940Mpa以上的张应力，同时随着镀层的增厚并不会转变成压应力，但这些都不影响铬镀层的结合力。所以铬镀层结合力差，主要是由于基体表面清洁工作没有做好，而电析应力不是导致结合力差的原因。 3、铬镀层的耐磨性 铬镀层由于有其特殊的结构而形成很高的硬度，由于硬度高，使耐磨性也提高。但铬镀层的耐磨性好坏，不仅仅是硬度，还有金属的延展性和弹性等也是耐磨性的决定因素。通过试验认为铬镀层的维氏硬度为HV750～HV800时具有较大的耐磨性。 镀铬层厚度与耐磨性有一定关系，同时对使用寿命也有直接的影响。使用寿命与厚度虽然不完全成比例关系，但是厚度减小，使用寿命就会大大缩短。如果考虑表面耐磨性，则要示铬镀层厚度大于7.5μm。受冲击的零件，铬镀层厚度不应小于15μm。对于铝合金的热冲模，镀铬后能降低黏附性，以上压模铬镀层厚度通常为10～20μm。橡胶模具和塑料模具铬镀层厚度只要求3～5μm即可，橡胶模具和塑料模具经镀铬后，使用寿命将延长5～10倍。铬镀层具有较低的摩擦系数，尢其铬的干性摩擦系数与所有电镀金属层相比是最低的。铬镀层与钢铁材料的摩擦系数为0.15。 二、镀铬溶液的组成 1、铬酐（CrO3)（分子量：76） 铬酐的水溶液是铬酸，它是电解液的主要成分。因镀铬工艺采用不溶性阳极，所以它是铬层的唯一来源。镀硬铬所用的电解液含铬酐量一般在200g/L～300g/L之间，在标准镀铬电解液中含铬酐为250g/L，其中大约含铬125g/L。 2、硫酸（H2SO4）（分子量：66） 当有SO42－存在时，它与溶液内的三价铬生成复杂的含有硫酸和三价铬的阳离子团[Cr4O(SO4)4·(H2O)4]2＋，这种阳离子团跑向阴极，促使碱性铬酸铬[Cr(OH)3·Cr(OH)CrO4]的薄膜溶解，使CrO42－离子能在阴极上放电析出金属铬。 当镀铬溶液的酸度为pH值为3时，能有碱式铬酸铬[Cr(OH)3·Cr(OH)CrO4]的薄膜存在，没有硫酸盐时，该碱式铬酸铬的薄膜转向阴极，并给它包上能透过氢离子的胶体薄膜。 硫酸盐的作用就是利用它的吸附作用，减低胶体的电流密度，避免在阴极上形成牢固附着的胶体层。因此，在阴极表面上，其他离子就有了还原的可能。
镀铬溶液三价铬含量高怎样处理 镀铬三价铬升高很多电镀厂都遇到过而且是件很头疼的问题，一般三价铬升高只能通过大阳极小阴极电解处理，阳极表面积是阴极表面积的20-30倍，按阳极面积每平方分米2-3安培给电流电解，电解前检查每根阳极必须都导电，最好化验一下药液中硫酸含量，若硫酸含量高电解前最好把硫酸降至正常再电解，硫酸过高会严重影响电解效果，导致三价铬很难降低。这是目前降低三价铬唯一办法。不要相信那些所谓的三价铬处理剂，都是骗人的。三价铬降低后应及时找到导致三价铬升高的原因，避免以后再升高。一般三价铬升高有以下几个原因：1、阳极面积过小。阳极面积应是阴极面积的2-3倍。2、药液中金属杂质含量过高。3、阳极氧化导致部分阳极不导电。如果还有其他镀铬问题可百度搜索丰拓科技我们可以帮您解决. 用双氧水降低镀铬槽中三价铬的含量 陈俊黄仁钦 【摘要】：正在镀铬过程中,由于阴阳极面积比例变化不定或其它还原性杂质的影响,常会发生三价铬含量升高的现象。一般的处理办法是根据化验结果,增大阳极面积,进行电解处理。这不仅消耗电能,而且处理时间较长,镀液损失也大。我们通过试验和生产实践发现,用双氧水来氧化镀铬电解液中过量的三价铬,反应迅速,效果显著。当出现电解液深镀能力下降;工件电流密度大的部位稍有光亮,而电流密度小的部位镀层灰暗难以抛亮;槽电压上升,开大电流仍 无烧焦现象,以及阴积附近镀液翻动 【关键词】：三价铬双氧水电解液电流密度镀铬处理办法电解处理还原性杂质效果显著面积比例 【正文快照】： 在镀铬过程中,由于阴阳极面积比例变化不定或其它还原性杂质的影响,常会发生三价
铬含量升高的现象。一般的处理办法是根据化验结果,增大阳极面积,进行电解处理。这不仅消耗电能,而且处理时间较长,镀液损失也大。我们通过试验和生产实践发现,用双氧水来氧化镀铬电解液中过量 电镀装饰铬常见故障及其处理方法：三价铬电镀的常见故障和处 理 发布日期：2009-08-26 浏览次数：398 关注：加关注 核心提示：电镀装饰铬常见故障及其处理方法：三价铬电镀的常见故障和处理电镀三价铬是目前比较实用的代替六价铬的电镀工艺，镀液主要有硫酸盐和氯化物体系的镀液。 三价铬电镀主要有以下特点： (1)从三价铬镀液中获得的镀铬层色泽较六价铬镀液获得的镀层稍有不同，三价铬获得的镀层色泽容易偏暗黄，而六价铬则偏白蓝； (2)三价铬镀液在电镀过程中断电，可以再直接进行电镀，而且三价铬电镀的沉积速度较六价铬快，深镀能力与均镀能力较六价铬镀液好； (3)硫酸盐体系的三价铬镀液需要用铂包钛网做阳极，而氯化物系的三价铬镀液需要石墨作阳极；
三价铬与六价铬电镀的比较 核心提示：三价铬镀铬技术的简单介绍，三价铬与六价铬电镀的比较 由于六价铬对人体的影响比较严重，一直都被列为环境污染的重要监测对象，特别是近年各国提高了对铬污染的控制标准，人们开始重视开发用毒性相对较低的三价铬镀铬来替代六价铬镀铬。因此三价铬镀铬是目前替代六价铬镀铬的一种新工艺。三价铬镀铬的研究始于l933年，但是直到l974年才在英国开发出有工业价值的三价铬镀铬技术。三价铬镀铬与六价铬镀铬的比较见表。 三价铬镀铬与六价铬镀铬比有明显的优点，特别是分散能力、均镀能力好；镀速高，可以达到0．2μm／min的镀速，从而缩短电镀时间。电流效率也比六价铬镀铬高，可达到25％以上。同时，还有烧焦等电镀故障减少、不受电流中断或波型的影响、不需要特殊的阳极隔膜等优点。而最为重要的是不采用有害的六价铬而没有了环境污染问题，降低了污水处理的成本，对操作者的安全性也大大提高。 三价铬镀铬有单槽方式和双槽方式，单槽方式中的阳极材料是石墨棒，其他与普通电镀一样，双槽方式是使用了阳极内槽，将铅锡合金阳极置于内槽内，另外作为阳极基础液使用了稀硫酸。相对六价铬镀铬，有容易操作和安全的优点。 三价铬镀铬和六价铬镀铬的比较 项目三价铬镀铬六价铬镀铬 单槽法双槽法 铬浓度／(g／L) pH值 阴极电流／(A／dm2)温度／℃ 20～24 2.3～ 3.9 5～20 21～49 5～10 3.3～3.9 4～15 21～54 100～350 1以下 10～30 35～50 阳极铅锡合金铅锡合金 搅拌 镀速／(μm／min)最大厚度／μm 均镀能力 分散能力 镀层构造 空气搅拌 0.2 25以上 好 好 微孔隙 空气搅拌 0.1 0.25 好 好 微孔隙 无 0.1 100以上 差 差 非微孔隙
镀铬工艺流程 镀铬工艺流程 1、铁件镀铬工艺流程： 除蜡→ 热浸除油→ 阴极→ 阳极→ 电解除油→ 弱酸浸蚀→ 预 镀碱铜→ 酸性光亮铜（选择）→ 光亮镍→ 镀铬或其它 除蜡→ 热浸除油→ 阴极→ 阳极→ 电解除油→ 弱酸浸蚀→ 半光亮镍→ 高硫镍→ 光亮镍→ 镍封（选择）→ 镀铬 2、锌合金镀铬工艺流程 除蜡→ 热浸除油→ 阴极电解除油→ 浸酸→ 碱性光亮铜→ 焦磷 酸铜（选择性）→ 酸性光亮铜（选择性）→ 光亮镍→镀铬 3、不锈钢直接镀铬工艺 1) 电化学除油→热水洗→冷水洗→浸酸活化（1ml/L HCL、10ml/L H2SO4，室温，半分钟；适用于自动线上不锈钢镀铬，不宜镀铜或镍）→水洗→镀铬。 2) 阴极电化学除油→清洗→阳极活化（10A/dm2）→直接镀铬。 3) 化学除油→清洗→阳极电化学除油（0.5A/dm2）→清洗→浸酸活化 （1ml/L HCL、10ml/L H2SO4，室温，45S）→清洗→镀铬 注：镀铬时，应先用是正常电镀时电流密度的1.5～2倍镀3～5分钟，然后再正常电流密度电镀，要尽量缩短各工序之间的过渡引起的停留时 @@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@ @@@@@@@@@@@@@@@@ 电镀相关基础知识 一、基础化学知识 1．盐酸有何特征？
答：纯净的盐酸是无色透明的液体，一般因含有杂质三氯化铁而呈黄色。常用浓盐酸中约含37%的氯化氢。盐酸易挥发，是一种强酸。在电镀生产中广泛 使用盐酸作为浸蚀剂。 2．硫酸有和特征？ 答：浓度为96%的硫酸溶液，比重为1.84。浓硫酸具有吸水性，吸水过程中放出大量的热量。在电镀生产中广泛使用硫酸作为浸蚀剂，由于其挥发性低， 所以可利用加热提高浸蚀速度。 3．硝酸有何特征？ 答：硝酸是一种氧化型的强酸，在见光受热时分解放出氧而使别的物质氧化，所以硝酸应盛在棕色瓶内，电镀生产中广泛使用权有作为浸蚀剂。 4．现有浓盐酸、浓硝酸、浓硫酸各一坛，能凭目测将它们分辨出来吗？ 答：冒白雾的是盐酸，冒黄烟的是硝酸，无烟雾的是硫酸。 5．如何区别碳酸钠，片碱（NaOH）？ 答：碳酸钠又名纯碱，又称弱碱，是白色粉末，水溶液呈碱性，电镀中配制 去油溶液。 片碱，化学名氢氧化钠，是强碱，又称烧碱，是白色固体或片状体。与水溶解后放出热量，易灼烧皮肤，电镀中用碱性镀槽、发黑、去油等用处。 6．什么叫溶液、溶剂与溶质？ 答：一种或数种物质分散到另一种液体物质里形成的均匀、稳定液体叫溶液。 能够溶解其它物质的液体叫溶剂，被溶剂溶解的物质叫溶质。 7．什么叫溶解与溶解度 答：溶质在溶剂作用下，以分子状态不断地扩散到溶剂分子间去的过程叫做溶解。在一定温度和压力下，某溶质在100克溶剂里达到饱和所溶解的克数， 叫做该溶质在这种溶剂里的溶解度。 8．什么叫溶液浓度？ 答：一定量溶液里所含溶质的量叫做溶液的浓度。溶液浓度的表示方法主要有比例浓度、重量百分浓度、克/升浓度、摩尔浓度与当量浓度等。 9．什么叫比例浓度？
镀铬工艺介绍 1、镀铬工艺 装饰性镀铬是镀铬的主体，其次是硬铬、微孔铬和黑铬。 1.1、防护-装饰性镀铬 防护-装饰性镀铬不仅要求镀层在大气中具有很好的耐蚀性，而且要有美丽的外观。对于防护-装饰性镀铬，钢铁、锌合金和铝合金基体镀铬必须采用多层体系。 ⅰ、钢铁基体 铜/镍/铬系工艺流程：除油—水洗—侵蚀—水洗—闪镀氰铜或伞镀镍—水洗—酸铜—水洗—亮镍—水洗—镀铬—水洗干燥 多层镍/铬体系工艺流程：除油—水洗—侵蚀—水洗—镀半光亮镍—水洗—光亮镍—水洗—镀铬—水洗—干燥 ⅱ、锌合金基体 弱碱化学除油—水洗—浸稀氢氟酸—水洗—点解除油—水洗—伞镀氰铜—水洗—光亮镀铜—光亮镍—水洗—镀铬—水洗—干燥 ⅲ、铝及铝合金基体 弱碱除油—水洗—点解除油—水洗—次浸锌—溶解浸锌层—水洗—二次浸锌—水洗—伞镀氰铜—水洗—光亮镀铜—水洗—光亮镀镍—水洗—镀铬—水洗—干燥 1.2、镀硬铬 硬铬又称耐磨铬，硬铬镀层不仅要有一定的光泽，而且要求底层的硬度高、耐磨性好并与基体结合牢固。钢铁零件镀硬铬不需要中间镀层。镀层厚度应根据使用场合不同而异，在机械载荷较轻和一般性防护时，厚度
为10-20um，在滑动载荷且压力不太大时，厚度为20-25um，在机械应力较大和抗强腐蚀作用是，厚度高达150-300um，修复零件尺寸厚度可达800-1000um。 2、镀硬铬工艺起皮现象 镀硬铬时为防止起皮现象的产生，要采取以下措施。 2.1、镀前预热 只要镀铬工件较大，均需预热处理，因为镀硬铬时间较长，镀层较厚，内应力大且硬度高，而基体金属与铬的热膨胀系数差别较大。如不预热就施镀，基本金属容易受热膨胀而产生“暴皮”现象，预热时间根据工件大小而定。 2.2、提高镀层结合力 在镀硬铬时，常因结合力不好而产生镀层起皮现象，在生产操作中，可采用以下几种措施。 ⅰ、冲击电流 对一些形状复杂的零件，除了使用象形阳极，保护阴极和辅助阳极外，还可以在零件入槽时，以比正常电流密度高数倍的电流对零件进行短时间冲击，使阴极极化增大，零件表面迅速沉积一层铬，然后再恢复到正常电流密度施镀。 ⅱ、阳极刻蚀 对表面有较厚氧化膜的合金钢及高碳钢镀硬铬或在断电时间较长的镀铬层上继续镀铬时，通常先将零件作为阳极进行短时间的侵蚀处理，使氧化膜电化学溶解并形成微观粗糙的表面。 2.3、镀后除氢
三价铬镀铬的发展及优缺点简介 六价铬的毒性大，对环境污染严重。镀铬溶液大量使用铬酐，是电镀行业含铬废水的主要污染源。这一问题已经引起人们普遍的关注，各国政府也加强了立法管理，如美国对六价铬的排放标准已从0．05mg／L降到0．01mg／L，并从1997年起开始执行。六价铬镀铬液的电流效率低和覆盖能力差也是一个问题。为了从根本上减轻污染和提高电流效率及覆盖能力，三价铬镀铬工艺越来越受到人们的青睐. 三价铬镀铬自1854年Bunsen发表第一篇论文以来，迄今已有100余年历史，由于有些技术问题难以突破，因此进展比较缓慢。至20世纪70年代，随着科学技术的发展和化学原料的增多，以及人们对环保意识的进一步增强，三价铬镀铬研究又提到电镀工作者议事日程上来了。1974年英国发表了Alecra-3的三价铬镀铬工艺，并于1975年申请了一份用三氯化铬作主盐的三价铬镀铬专利，即Alecra-3000。1981年，英国开发了硫酸盐的环保铬(Envir0-chome)的三价铬镀铬工艺。该工艺采用选择性离子隔膜将阴极区域和阳极区域分开，这样可避免阳极板上氧化成的六价铬对三价铬镀液带来的危害：几乎同时，美国Harsha0公司也开发了Tri-chrome三价铬镀铬工艺https://www.doczj.com/doc/6e17979286.html,。 三价铬镀铬液的主要优点如下。 (1)毒性低，废水处理容易。据报道三价铬的毒性只有六价铬的1／100，而且在电镀过程中不产生六价铬酸雾。镀液浓度低，只有六价铬镀液的1／7左右，因而带出镀液量少，废水处理也容易。 (2)镀液的电流密度范围宽，可在0．5～100A／dm宽广的阴极电流范围内获得合格的镀层。 (3)镀液分散能力和覆盖能力优于六价铬镀液。 (4)镀液的电流效率高，可达25％左右。 (5)镀液可不必加温，在常温条件下工作，从而节约了能源。 (6)镀层耐蚀性佳，可直接镀取微观不连续的铬镀层。 (7)电镀时，即使电流中断也不影响结合力。 但早期的三价铬镀层的缺点是比较突出的，主要有如下几点。 (1)色泽不像六价铬镀液中取出的呈青白色，而是带有不锈钢的黄白色，因而难以使用户接受。 (2)镀层的厚度只能达到3μm，不能再增厚，因此不适合镀硬铬。 (3)镀液稳定性差。 (4)镀层的硬度低。
金属电镀工艺介绍 工艺介绍 1、性能和用途 因为铬表面易于钝化，有很强的耐蚀性，所以用于装饰电镀的最外层，其厚度一般只有0.5-1微米，通常称之为装饰铬。 铬的另一个特点是具有极高的硬度，HV=750-1000，因而又经常用于有耐磨要求的场合，通常称之为硬铬。 2. 镀铬基本原理 2.1 镀铬的阴极过程 图1是镀铬的阴极极化曲线，描述了镀铬的阴极过程。 镀铬的阴极过程分3个阶段。 第一阶段，随着电极电位上升，电流密度上升。电极反应为 2H+---> H2 第二阶段，随着电极电位继续上升，电流密度转为下降。这是一个形成阴极膜的过程。 第三阶段，随着电极电位继续上升，电流密度又转为上升。电极反应为 Cr6+ ---> Cr 2H+---> H2 Cr6+ ---> Cr3+(H2的还原作用) 2.2 阴极膜的形成 在镀铬层沉积之前，阴极上先生成一层薄膜。观察薄膜的试验如图2所示。阴极为针状。停电后1秒可以观察到阴极膜(厚度约0.1微米)，停电3-4秒后阴极膜就消失了，如图3所示。 2.3 硫酸的作用和影响
镀液中硫酸含量的增加，阴极膜的厚度也随之增加。电极周围的成分与其它部分的成分差别较大，为Cr6+ 65-67% Cr3+ 22-23% SO42- 10-12% 若镀液中没有硫酸，则不能形成阴极膜，只析出氢气，见图1的曲线1。 CrO3与H2SO4形成[(CrOn2-)m?(SO42-)n]复杂的络合物。从图4可以看出，随镀液中硫酸浓度增加，电流效率形成有峰值的情况。图4中线段1，电流效率随硫酸含量上升而上升，是因为络合物含量上升的缘故；继续增加硫酸的含量，则阴极膜厚度增加，阻碍铬层的沉积，故图4线段2，电流效率随硫酸含量上升而下降。 2.4 Cr3+的影响 当镀液中Cr3+的含量上升时，图4中的曲线向右上方向移动。当H2SO4=10-12g/l，Cr3+=20g/l，电流密度60-100A/dm2时，电流效率高于25%。可获得镜面光亮的镀铬层。缺点是分散能力差，只适合旋转体。 2.5 H2的析出影响 常规镀铬中，只有12-15%的电流用于沉积铬层，80-85%的电流用于析出氢气。氢气会渗入铬层，也会渗入基体达几十微米。氢气的渗入，使得钢的疲劳强度下降约30-40%。有趣的是，高强度零件镀铬后，疲劳强度下降，而强度低的零件，镀铬后疲劳强度反而提高。 3 镀铬工艺 3.1 常规镀铬工艺 目前使用较为广泛的仍是常规镀铬工艺。经典的常规镀铬溶液配方为 CrO3250 g/l H2SO4 2.5 g/l Cr3+3g /l 3.2 含F-镀铬工艺 F-作催化剂的电解液可在室温工作，也可用于滚镀(但小零件不太可靠)。
电镀铬 电镀硬铬一般应用于模具的产品位的表面。 经处理后，模具、工件有如下优点： 一、表面平整、光洁、易于脱模，为保证产品之光洁、平整。 二、不会生锈，一点锈斑都不会有。 三、镀的过程中原零件变形小，表层镀铬后可增强硬度（HR65以上），耐高温达500℃、耐腐蚀、防酸、耐磨损。 四、如果零件尺寸不到位，可以通过加几c铬来达到尺寸。 五、根据产品之特点，达到视觉、立体的效果，确保产品的稳定的表面质量。 其他:除了可以镀铬,还可以镀钛,目前国内模具最流行的是镀钛. 电镀镍 nickel plating 主要用作防护装饰性镀层。镍镀层对铁基体而言，属于阴极性镀层。其孔隙率高，因此要用镀铜层作底层或采用多层镍电镀。从普通镀镍溶液中沉积出来的镍镀层不光亮，但容易抛光。使用某些光亮剂可获得镜面光亮的镍层。它广泛用于汽车、自行车、钟表、医疗器械、仪器仪表和日用五金等方面。含有一部分氯化物的硫酸盐-氯化物溶液，称为“瓦特”镍镀液，在生产中应用最广。 nickel (electro)plating;electro nickelling 借电化学作用，在黑色金属或有色金属制件表面上沉积一层镍的方法。可用作表面镀层，但主要用于镀铬打底，防止腐蚀，增加耐磨性、光泽和美观。广泛应用于机器、仪器、仪表、医疗器械、家庭用具等制造工业。将制件作阴极，纯镍板阳级，挂入以硫酸镍、氯化钠和硼酸所配成的电解液中，进行电镀。如果在电镀液中加入萘二磺酸钠、糖精、香豆素、对甲苯磺胺等光亮剂，即可直接获得光亮的镍镀层而不必再抛光。 电镀：电镀(Electroplating)就是利用电解原理在某些金属表面上镀上一薄层其它金属或合金的过程，是利用电解作用使金属或其它材料制件的表面附着一层金属膜的工艺从而起到防止腐蚀,提高耐磨性、导电性、反光性及增进美观等作用。 目录[隐藏] 电镀的概念 电镀作用 电镀原理 电镀方式 电镀的过程基本如下 电镀专业术语 电镀锌 电镀diàndù 电镀的主要用途是什么？ 1、提高金属制品或者零件的耐蚀性能。例如钢铁制品或者零件表面镀锌。 2、提高金属制品的防护-装饰性能。例如钢铁制品表面镀铜、镀镍镀铬等。
光亮装饰铬电镀工艺 太原辛田精细化工有限公司是一家经营电镀添加剂的高科技企业，主营业务：化学除油剂、金属活化剂、铜保护剂、镀半光亮镍（暗镍）和亮镍添加剂、镀镍除杂剂、镀铬添加剂、镀金添加剂等。 XT-902型镀亮铬添加剂是一种酸性电镀液，广泛应用于汽车、自行车、缝纫机、钟表、仪器仪表、日用五金等零部件的防护与装饰。经过抛光的装饰铬层对光有很高的反射能力，也可用作反光镜。XT-902镀液易操作、维护简单；电镀的电流效率高，分散性好，节约成本；镀层亮度高、覆盖均匀、外表美丽光亮、耐蚀性好，一般作为多层电镀体系的最外层。 XT-902可在铬酸浓度300g/L 及200g/L范围两个浓度适用，铬酸浓度高能增强导电性及抗杂质污染的能力，与一般铬电镀液相比，高浓度的XT-902配方会对镀液成份产生稳定作用。本产品由两种光亮添加剂配合使用，分别为XT-902F和XT-902G。 二、开缸步骤： 1.将70纯水倒入工作槽中，加热到50°C,启用通风系统； 2.少量多次添加所需的铬酸，用塑料棒搅拌到完全溶解； 3.少量多次添加所需的902F和902G, 用塑料棒搅拌到完全溶解，注意，不要在进槽前混合902F和 902G； 4.加入计算好的浓硫酸，用塑料棒搅拌到完全溶解； 5.加纯水到最终的体积，加热到要求的温度即可试镀。
三、操作条件： 密度200C 温度 电流密度 阳极电流密度电压 整流器 沉积速率300g/L 配方 = 1.21g/cm3约 250Be 200g/L 配方 = 1.14g/cm3约 180Be 35-500C 最佳值是 400C 400C 时5-25A/dm2最佳值是 10A/dm2 15-25A/dm2 依赖于厂房及操作条件平均值是 6-12V 通常是 8V 负载大则用 12V 波纹小于 5% 400C 时10A/dm2的沉积速率是 0.12 μm/min 15A/dm2的沉积速率是 0.2 μm/min 20A/dm2的沉积速率是 0.3 μm/min 四、维护： 最小值最大值 300g/L铬酸 280 350g/L 硫酸 0.6% 0.8%（与铬酸浓度有关） 密度 23.50Be 28.50Be 1.195 g/cm3 1.245 g/cm3 200g/L铬酸 180 220g/L CrO3 硫酸 0.4% 0.6%（与铬酸浓度有关） 密度 16.00Be 19.50Be 1.125 g/cm3 1.156 g/cm3 密度增加到10Be，加入约1.5Kg/100L的铬酸，加入0.15L的902F和0.15L 902G。 五、设备： 槽：衬氯乙烯树脂的钢槽，装置必须是铜或者镀铜。 挂具：工件必须牢固的的挂在挂具上，如挂件轻，可用重些的挂具以防摆动。 加热和冷却：浸入式加热和冷却系统的设备用特氟龙或阳极保护的钛材质。 搅拌：只用于确保工艺温度和添加剂的混合均匀，塑料棒。 阳极：使用铅-锡合金阳极，最好用杆型阳极，辅助阳极最好用铅合金或者铂金钛，不要用钢阳极。 阳极必须保持清洁，电镀时必须保证阳极有气泡及呈现巧克力色，如形成深黄色垢皮，则是
