水库除险加固工程蓄水安全鉴定监理自检报告
蓄水安全鉴定监理自检报告
XXX水利工程监理有限公司
XXX库除险加固工程监理部
2014年9月10日
批准：XX
审定：XX
审核：XX强
编写人员：XX
目录
1、概况 (3)
(一)土石方工程: (14)
（1）施工方法及质量控制简述 (14)
（2）监理质量控制简述 (14)
（3）质量检测及结果 (15)
(二)混凝土工程 (18)
(四)护坡工程 (24)
（1）砼预制块护坡 (24)
（2）草皮护坡 (25)
(五)灌浆工程： (26)
(六)公路工程 (31)
（1）施工方法简述 (31)
（2）质量控制简述 (31)
（3）质量检测及结果 (31)
（七）大坝观测设施 (32)
（1）施工方法简述 (32)
（2）质量控制简述 (33)
（3）质量检测及结果 (33)
（八）金属结构及启闭机安装工程 (33)
1、概况
1.1 工程概况
1.1.1工程面貌概述
白沙水库位于江西省彭泽县太平关乡境内，坐落于芳湖流域太平港上游，距彭泽县城约28公里,大坝地处东经116°28ˊ,北纬29°43ˊ,坝址以上控制流域面积10.16km2，库区主河道长4.18km,纵坡0.020。水库正常蓄水位58.10m（黄海高程，下同），相应库容731.45万m3；设计洪水位59.6m，相应库容1121万m3；校核洪水位60.28m，相应库容1195万m3，是一座以灌溉为主，兼顾防洪、发电、水产养殖等综合效益的中型蓄水工程。白沙水库设计灌溉面积1.7万亩,实际灌溉面积1.05万亩,电站装机100kw,保护下游太平关乡、定山镇、芙蓉镇政府和芙蓉农场，5万多人口的生命财产安全，同时还直接影响下游九江至安庆的省级公路、九江至龙宫洞公路和正在兴建的铜九铁路等交通干线。是一座以灌溉为主，兼有养殖、发电等综合效益的中型蓄水工程。水库于1971年10月动工兴建，197 2年3月基本建成，后经1972年、1976年和1984年加高加固达现有规模。白沙水库为三等中型工程，其永久性主要建筑物为3级，永久性次要建筑物为4级。大坝设计洪水标准为50年一遇，校核洪水标准为1000年一遇。水库正常蓄水位58.10m，设计洪水位为59.17m，校核洪水位为59.79m，总库容为1088万m3。
1.1.2 工程基本情况
本工程分两期实施，共分为两个单位工程。
1 一期工程单位工程名称：彭泽县白沙水库除险加固工程。本工程开工时间为2007年12月27日，2009年9月30日基本完工。本工程合同金额4433016.57元，工程实际完成金额4094057.66元，（1）大坝主要施工项目有：上游粘土填筑及预制块护坡、下游坝坡贴坡排水及工程、大坝基础帷幕灌浆、白蚁防治、房屋建筑、老涵管的封堵工程等；
（2）副坝主要施工项目有：土方开挖及土方回填、上游坡面块石护坡；
（3）溢洪道主要施工项目：原溢流堰面拆除、进口干砌石拆除、砼边墙及底板面层处理、桥梁及板面砼浇筑等；
（4）输水隧洞新建工程主要工程项目有：土石方开挖、隧洞砼衬砌、回填灌浆、固结灌浆、启闭闸工程、进出口砼及浆砌块石工程；
（5）主坝安全监测工程；
（6）金属结构安装工程；
主要工作内容包括：粘土斜墙填筑、帷幕灌浆、土方开挖及回填、风化石开挖、隧洞石方开挖、洞壁回填和固结灌浆、砼及钢筋混凝土浇筑、钢筋制安、浆砌石砌筑、干砌石砌筑、砼和泥结石路面、紫铜片止水、金属结构制安、管理室和启闭室建筑、大坝安全监测设施安装等。
二期工程单位工程名称：彭泽县白沙水库除险加固工程。本工程开工时间为2012年11月15日，2013年9月10日完工。本工程合同金额3 095343.91元，工程实际完成金额4393676.77
(1)主坝上游右坝肩整治，填土培坡，砼预制块护坡。
(2)下游土方回填，草皮护坡，续建排水沟，建贴坡排水，设置安装安全观测设施；坝顶建砼路面。
(3)溢洪道进口段钢筋砼加固边墙及底板；二级陡槽段老挑流鼻坎拆除，土、石方开挖，安置锚筋，安装止水铜片和排水管，浇筑钢筋砼底板和边墙；消力池段土、石方开挖，安装止水铜片和排水管，浇筑钢筋砼底板、边墙及消力坎；海漫段土、石方开挖，建浆砌石挡墙、扭曲面及护底，建交通桥。
(4)泄洪疏挖整理土、石方开挖，干砌石护底、护坡，水泥沙浆钩缝。
(5)防汛进库、上坝砼公路建设，防汛管理房、仓库等建设。
(6)临时工程项目主要为满足工程施工需要而认为必需修建的临时公
路和现场临时设施。主要工作内容包括：施工围堰及排水、临时公路扩宽及整修、施工临时用房、施工机械停放场、临时供电线路及其它临时工程等。
1.2 工程项目划分
依据有《水利水电工程施工质量评定规程》(SL176-2007)；《水利水电建设工程验收规程》(SL223-2008)有关技术标准、设计要求、合同规定及九江市水利水电工程质量监督站的批复（一期：九水质监字【2008】03）彭泽县白沙水库除险加固工程共划分为2个单位工程、8个分部工程。
表-1 彭泽县白沙水库除险加固工程项目划分一览表
单位工程名称
及编码
分部工程名称及编码备注
彭泽县白沙水库除险加固工程
BS-PZ
一期
△大坝整固工程BS-PZ -DB
△主坝基础帷幕灌浆（BS-PZ－FS）
溢洪道工程BS-PZ-YHD
△隧洞及金结安装工程BS-PZ-SD
管理设施工程（BS-PZ－GL）
彭泽县白沙水库除险加固（续建）工程
（BS）
二期大坝整治工程（BS-DB）△溢洪道工程（BS-YHD）
管理设施工程（BS-GL）
1.3 工程建设参建单位
一期
发包人：彭泽县白沙水库除险加固工程项目部质量监督单位：九江市水利水电工程质量监督站设计单位：九江市水利电力规划设计院
监理单位：九江市科翔水利工程监理有限公司施工单位：九江市水利电力建筑公司（一期）
二期
建设单位：彭泽县白沙水库加固工程项目部
设计单位：九江市水利电力规划设计院（乙级）
监理单位：九江市科翔水利工程监理有限公司（甲级）
施工单位：江西环球市政建设园林绿化工程有限公司（二级）
质量监督单位：江西省水利水电工程质量与安全监督中心站
质量检测单位：九江市科创水利水电工程质量检测有限公司
1.4 已完工程和未完工程情况
彭泽县白沙水库除险加固工程所有施工项目均已完工，主要项目工程量完成情况如下表：
一期工程主要完成工程量统计表
编号项目名称单位合同工程量实际完成工程
量备注
1 土方开挖m33990 16006.75
2 石方开挖m3700 1415.12
3 风化料土方回填m3/ 14592.35
4 粘土回填m343920 44150.41
5 干砌石护坡拆除m31953 3020.86
6 C15砼预制块护坡m3890 563.70
7 砂卵石垫层m3712 583.43
8 浆砌块石m31190 583.98
9 贴坡排水m3780 462.41
10 帷幕灌浆m 1840 1227.21
11 现浇C15混凝土m3251 401.34
12 现浇C20混凝土m3212 151.16
13 现浇C25混凝土m3693 914.86
14 钢筋制安T 30.3 30.351
15 回填灌浆m2 260 333.65
16 固结灌浆m 710 745.67
17 砂浆地面锚杆m 200 894.8
18 止水橡皮m 93 165.5
19 止水铜片m 70 86.8
20 1.5*1.5事故钢闸门台 1 1
21 电手动螺杆启闭机台 1 1
22 2.3*2.5拦污栅台 1 1
二期工程主要完成工程量统计表
项目
单
位
合同
工程量
完成
工程量
备注
土石方回填m34195 19176.82 浇筑砼m31074.9 1526.17 钢筋制安t 60 37.67 锚筋根171 410
铜片止水m 188.05 砌石m33780 2741.98 砂石垫层m3816 984.14
砼预制块护坡m354 134.50
草皮护坡m35864 6599.91 上坝及坝顶砼道路M２1460 1119.78 管理房及仓库M２550 465.18
进库公路Km 2 1.28 安全监测水位观测
孔 6 孔
位移观测点个12
2、工程质量控制
2.1、监理规划
与项目业主单位签订监理合同后，监理公司及时地组建了彭泽县白沙水库除险加固工程监理部，监理人员于2007年11月20日进驻现场（监理人员基本情况见下图表），在熟悉监理合同、施工合同及有关设计图纸后，总监随即编制监理规划。
2.1.1 监理人员情况
监理机构主要人员情况表
序号姓名岗位职务职称持证情况备注
1 黄强总监工程师监理工程师总负责
2 王平
监理工程
师工程师持监理上岗证
业务技术管
理
3
何正
培
监理员助工持监理上岗证现场监理4
徐木
初
监理员持监理上岗证现场监理
注：其他监理人员根据工程进度配备进场
监理规划紧紧围绕为实现合同目标，监理对“四控制、两管理、一协调”工作所应采取的措施、方法等，监理规划主要内容有：
（1）明确项目目标：响应业主在施工合同、监理合同中期望实现的质量、进度、投资目标，并承诺杜绝安全事故。
（2）明确了在项目监理过程中，监理机构的职责和权限，主要包括检查工程原材料质量和工程施工质量、督促检查工程施工进度、签发工程计量与支付证书，签发监理指示、通知、批复等监理文件和审批承包人提交的各类文件，处理合同违约、变更和索赔等合同实施中的问题等。
（3）明确监理人员岗位职责和职业守则。
（4）明确监理工作的主要方法，包括：发布指令文件、旁站监理、巡视检查、跟踪检测和平等检测等。
（5）明确了监理主要工作制度，包括技术文件审核、审批制度，原材料检验制度、工程质量检验与评定制度、工程计量与支付制度、会议制度、工程验收制度等。
（6）明确工程质量控制内容、方法及制度。质量控制内容主要包括审批工程开工条件、检查承包人质量保证体系是否建立健全、工序施工过程中的“三检制”和监理工程师的终检制、工程设计变更及质量事故的处理等；质量控制方法主要指通过对各分项工程设置质量控制点，为控制质量所应采取的监理方法，如要求对混凝土浇筑进行旁站监理，土方填筑压实度进行跟踪检测等；质量控制制度包括图纸会审和技术交底制度、技术方案审批制度、材料检验制度、隐蔽工程验收制度、质量检验与评定制度等。
（7）明确工程进度控制内容、方法。进度控制内容包括审批承包人提交的施工总进度计划及其措施是否满足合同要求、督促检查承包人进度计划的实施情况、审批承包人调整的进度计划等；进度控制方法包括召开进度协调会议、建议业主制订进度提前奖励措施等。
（8）明确工程投资控制内容、方法及制度。工程投资控制内容包括审核承包人付款申请并签发进度支付证书、根据合同约定进度价格调整、处理工程变更引起的费用变化和索赔等；投资控制方法包括要求计量项目必须是已完工且质量合格，并要求质量保证资料齐全，由承包人、现场监理、业主代表共同确认，认真审核支付项目单价和合价等；投资控制制度包括现场监理工程师的计量审核制度及支付证书的预审制度、总监理工程师对支付证书的审核和签发制度。
（9）明确工程变更的程序及其监理工作方法。包括要求工程变更的提出、审查、批准、实施等过程应按监理规范中要求的程序进行，变更项目单价确定的方法等。
（10）明确合同违约及索赔的程序、监理工作方法。
（11）明确了监理检测方法及检测器具。
2.2 工程质量控制方法和措施
质量控制是关系到工程竣工后能否发挥设计效益的决定性因素，并最终对工程的进度和投资产生重大的影响。监理部把质量控制作为监理工作的中心环节高度重视，贯穿工程建设始终。
2.2.1事前质量控制
1、督促检查承包人的质量保证体系
开工前，按投标文件承诺，检查了承包人主要岗位人员的到位情况，部分人员的变更得到了业主批准，并实施了押证上岗；承包人委托的质量检测单位得到了监理批准。
2、细化了监理部人员的管理
①根据工程进展，监理部对监理人员进行了分工，明确各自职责。
②要求监理部人员熟悉施工合同、主要项目的施工规范、设计图纸和文件。
③要求监理人员做到监帮结合，热情报务；在日常监理工作中，做到有目的地巡检、量测，对关键部位施工进行旁站监理。
3、及时编制监理工作指导文件
为了明确监理职责及指导监理工作方向，监理部及时编制并提交了《彭泽县白沙水库除险加固工程监理规划》。
随着工程进展，监理部及时组织监理人员进行监理细则的编制。明确了工程开工许可程序，制订了主要工程施工项目质量控制的要点和方法。主要编制了《工程质量检测监理实施细则》、《帷幕灌浆工程监理实施细则》、《隧洞土建工程监理实施细则》、《护坡工程监理实施细则》、《安全与文明施工监理实施细则》等，对规范承包人和监理人的质量保证和质量控制活动起了一定的促进作用。
4、认真审批主要项目的施工技术方案
在一些重要的项目工程开工前,监理部要求施工单位认真编写单项工
程施工技术方案报监理部审批，由监理部组织施工、监理、业主有关技术人员对方案进行讨论，并对其中的一些缺陷和不足之处提出修改意见。
5、监理制度
主要建立了开工审批制度、建筑材料报验制度、中间交工制度、工程质量检验评定制度、技术交底制度、隐蔽工程联合验收签证制度、平行检测制度、计量与支付签证制度、质量事故处理制度、会议制度以及监理报告制度等。
2.2.2事中质量控制
工程实施过程中的质量控制实行以“单元工程为基础，工序控制为手段”的制度化管理，单元工程质量检测实行施工单位自检和监理抽检双控制度。
1、严格执行承包人的“三检制”和监理工程师的终检制
上道工序施工完成后，先由承包人进行三级自检，填写单元(工序)评定表，再由监理工程师检查确认其质量符合要求后，填写工序交工证书，才能进行下道工序施工。做好隐蔽工程质量检验，溢洪道交通桥中墩基础验槽；房屋基础验槽；闸室基础联合验收；截水槽联合验收等4个隐蔽工程质量进行了由四家(发包人、设计、监理、施工)进行的隐蔽前的联合检查验收。
2、监理对工程质量控制所采取的措施
通过预先设置质量控制要点，监理工程师在日常监理工作中通常会有针对性地对施工现场进行巡视检查，在巡视过程中发现不符合要求的施工问题时则及时指出并责令承包人纠正；对施工过程中的钢筋制安、砼浇筑、大坝帷幕灌浆及隧洞灌浆等关键工序、重点部位和关键质量控制点进行了旁站监理，并记录《监理值班旁站记录》。本工程主要项目的质量控制措施见下表。
表-3 主要项目的质量控制措施表
序号项目名称质量控制要点
监理实施的控制
方法
1 建筑物定位标准轴线桩、定位轴线、标高复测或跟踪测量
2 土
石
方
工
程
开
挖
土方、基
础
开挖位置、坡比、高程、尺寸；基坑
排水、导流
现场检查、量测隧洞开挖开挖轴线、高程、洞径、开挖平整度
跟踪测量、现场
检查填土方填筑清基范围、铺料边线、碾压遍数巡视检查
筑（含风化料
填筑）土料含水量、压实度或相对密度
（孔隙率）
跟踪检查、平行
检测
基础、墙后
回填
回填材料、回填高程、碾压效果现场检查、量测
3
（
水
闸
、
隧
洞
、
溢
洪
道
衬
砌
）
混
凝
土
工
程
钢筋钢筋规格尺寸、根数、间距、搭接
长度、焊缝长度
抽检、量测
模板模板垂直度、支撑稳定性及刚度、内
部清理、拼缝、保护层厚度
量测、现场检查止水及伸缩
缝
止水焊接（搭接）、安装位置、伸
缩缝平整度
量测、现场检查混凝土浇
筑
砼配合比、拌合时间、浇筑层厚度、
平仓、振捣、浇筑间歇时间、积水
和泌水引引排情况、表面平整度
开仓许可证、旁站
监理混凝土养
护
混凝土面保持湿润状态巡视检查
4 护
坡
工
程
坡面修整坡度、坡面清理及压实量测、现场检查
预
制
块
护
坡
砂卵石垫
层
砂卵石质量、均匀性及铺筑厚度现场检查、量测预制块预
制
原材料质量、砼配合比、拌和、振
捣、模具具尺寸、外观质量
抽检、量测、巡
检预制块铺
筑
平整度、勾缝抽检量测草皮护坡铺植间隙、成活率现场检查
5
灌浆
（帷幕灌
浆及隧洞
回填、固结
灌浆）
钻孔、洗
孔
孔位、孔深、入岩及深度、清洗水压量测、现场检查压水试验压力、注水量、透水率现场试验
灌浆浆压、水灰比、灌浆时间、注浆量、
水泥用量旁站监理检查孔压水试验、初始注浆量（回填灌浆）
6 公
路
水稳基层宽度、厚度、水泥掺入比例、碾压遍
数
巡视检查砼路面层
宽度、厚度、砼配合比、拌合时间、
平仓、振捣、浇筑间歇时间、积水
和泌水引引排情况、表面压花、平
整度
开仓许可证、旁
站监理
7 大坝
观测
设施
坝基、坝体油压
管
坐标、孔深、管径、进水段长度、
土工布包扎
现场检查、量测大坝位移标点坐标、高程现场检查、量测
8 金属结构及启闭机安
装
埋件、闸门安装位置偏差、铅垂度；
启闭机安装位置偏差、水平度、间隙、
量测、现场试验
试运行；钢管焊接
3、主要施工项目的质量控制情况
彭泽县白沙水库除险加固工程主要包括土石方工程、混凝土工程、护坡工程、灌浆工程、公路工程、大坝观测设施工程及金属结构及启闭机安装工程。
(一)土石方工程:
分为土石方开挖和土方填筑两个施工项目
Ⅰ：土石方开挖:
包括坝坡土方开挖、各建筑物基础开挖及隧洞石方洞挖工程。
（1）施工方法及质量控制简述
a:坝坡土方开挖：用全站仪测出开挖边线、高程并用石灰标识，再用斗容量1m3挖掘机进行开挖。开挖时，以水准仪跟踪开挖高程。初步开挖完成后，再用水准仪按每10m用竹桩布置一个高程控制点，并在竹桩标记出高程偏差。
b: 各建筑物基础开挖：各建筑物基础开挖前先对该建筑物用全站仪进行坐标定位。开挖边线时留有一定的施工面，方便模板安装、拆除。开挖时做好地表水、地下水的导流及抽排工作。开挖完成后对建筑物坐标、开挖尺寸、高程及基面平整度进行校核。
c: 隧洞石方洞挖：开挖前先对该隧洞起止点及轴线用全站仪进行坐标及隧洞开挖的走向定位。开挖时，先用经纬仪确定隧洞断面中心点并圈出隧洞开挖线。为了减少超挖现象，洞挖采用光面爆破法爆破。先在隧洞断面中心位置钻若干爆破孔，再沿圈出的隧洞开挖线钻出爆破孔，孔距控制在30mm间。爆破时采用了延时爆破法，先将断面中心位置的岩石爆破松动后，再爆破开挖线位置的爆破孔，大大减少了对山体岩石的损害。隧洞采用由出口位置向进口方向进行洞挖。
（2）监理质量控制简述
a:坝坡土方开挖：开挖边线放出后，监理复核边线位置及高程无误后同意施工单位进行开挖。初挖完成后监理用水位仪对坡面高程控制点及高
程偏差进行复核。坡面开挖碾压后监理重点对坡面高程、坡比、表面压实度进行了检验。
b: 各建筑物基础开挖：监理在各建筑物基础开挖前对各建筑物坐标定位进行复核。开挖完成后对建筑物坐标、开挖尺寸、高程及基面平整度进行检查、复核。重点对基坑（槽）导流及排水工作进行检查并提出了整改意见。
c: 隧洞石方洞挖：监理在隧洞石方洞挖开工前，仔细审核了施工单位提交的施工方案，并对方案提出了多种见意，完善了施工准备，做到了防范于未然。施工时先用全站仪对开口处坐标及开挖轴线进行了复核，复核无误后方可同意隧洞开挖。随着隧洞不断进展，监理经常用水准仪地隧洞开挖底高程进行校核，用全站仪对隧洞开挖轴线控制进行了校核。
（3）质量检测及结果
a: 各建筑物基础开挖：承包人和监理部共同对各部位的建筑物基础开挖基础底部标高一期共检测16点，合格16点，合格率100%；二期共检测26点，合格25点，合格率96.1%。基面平整度一期共检测18点，合格1 7点，合格率94.4%；二期共检测8点，合格8点，合格率100%。
表-5 建筑物基础开挖质量检测统计表
单位工程检测项目
检测数
量
（点）
合格数
量
（点）
合格率备注
隧洞闸室
及房屋基础
基础底部
标高
16 16 100% 一期
平整度18 17 94.4% 一期
溢洪道
基础底部
标高
16 15 93.7% 二期
泄水渠基础底部10 9 90% 二期
道标高
房屋基
础
平整度8 8 100% 二期b: 隧洞石方洞挖：承包人和监理部共同对隧洞石方洞挖底部标高共检测20点，合格18点，合格率90.0%；开挖平整度共检测20点，合格18点，合格率90.0%。检测结果见下表，工程质量满足要求。
表-6 隧洞石方洞挖质量检测统计表
检测项目
检测数量
（点）
合格数量
（点）
合格率备注
底部标高20 18 90.0%
开挖平整度20 18 90.0%
Ⅱ：土方填筑工程：
包括大坝上游粘土土方填筑、大坝下游坝坡风化料填筑。
施工方法及质量控制简述
土方填筑前对基面清理、压实，进行土料碾压试验，确定碾压参数；铺筑时，采用推土机分层摊铺，根据碾压试验，风化料铺料厚度30 cm，采用东方红-802碾压9遍可满足设计要求相对密度0.75；粘土铺料厚度4 0 cm ，采用XJ202压路机碾压6遍可满足设计要求压实度0.96；土方填筑碾压过程中，承包人和监理分别对土方填筑压实度进行了分层用水密法及环刀取样做检测试验,检测结果见下表。
表-7 一期工程土方填筑干密度（相对密度）质量检测统计表
内
容
取样
单工程部位
检测
项目
设计值
检
测
组
数
合
格
组
数
合格
率
结
论
表-7续 二期工程土方填筑相对密度质量检测统计表 位
承包人 检测成果
大坝下游坝坡 风化料填筑
相对密
度 0.75
27
25
92.5
9% 合
格 大坝上游粘土填筑
压实度
0.96
184
184
100
% 合格 渗透系数 1×10-5cm/s
1
1
100
% 合格 监理检测成果
大坝下游
坝坡 风化料填筑
相对密
度 0.75
4
4
100
% 合格 大坝上游粘土填筑
压实度
0.96
22
22
100
% 合格 渗透系数 1×10-5cm/s
1
1
100
%
合格
内容
取样
单位
工程部位
检测
项目
设计值 检测 组数
合格 组数
合格率
结论
承包人 检测成果 上游右坝坝肩 风化料填筑 相对密
度
0.75
11
11
100
% 合格 下游坝坡
风化料填
筑
相对密
度
0.75
10
10
100
%
合格
(二)混凝土工程
混凝土工程分为一般混凝土浇筑和隧洞洞身段的隧洞C25砼衬砌工程。
Ⅰ：一般混凝土工程：
一般混凝土工程分为素混凝土工程和钢筋混凝土工程。素混凝土工程包括大坝加固单位工程的C15截水槽盖板，下游台阶、排水沟，管理房C10砼垫层等。
钢筋混凝土工程包括溢洪道加固的交通桥C25钢筋砼桥墩、C25钢筋砼桥梁板；溢洪道边墙及底板C25钢筋砼。新建隧洞单位工程的进水口、箱涵、闸室、排架及工作桥C20砼、隧洞洞身C25砼衬砌。
（1）施工方法简述
a: 素混凝土工程的小体积混凝土浇筑如上游坝面预块护坡C15砼盖板、上下游坝面C15砼台阶及下游坝面C15砼排水沟采用机械拌料，人工挑担运输方法或溜槽入仓进行混凝土浇筑。
b: 钢筋混凝土工程均采用机械现场拌料，溜槽入仓或脚手架斗车运输方法浇筑，浇筑时分层平仓了、分层振捣。管理房、启闭平台及启闭房屋面梁板砼采用机械现场拌料、升降机垂直运输、胶轮车运料、人工摊料、插入式振捣器对梁、柱、基础承台进行振捣，楼面板采用平板振捣器振捣。所有砼浇筑完成后均采用洒水养护。
（2）监理质量控制简述
a: 素混凝土工程的小体积混凝土浇筑如上游坝面C15砼盖板、上下游坝面C15砼台阶及下游坝面C15砼排水沟监理重点控制模板内部尺寸、排水沟排水坡降及振捣。上下游坝面C15砼台阶重点控制混凝土宽度、厚度、
监理 检测成果
上游右坝坝肩 风化料填筑
相对密
度 0.75
3
3
100
% 合格 下游坝坡
风化料填
筑
相对密
度
0.75
3
3
100
%
合格
振捣及收浆。管理房C10砼工程监理重点控制点为模板内部尺寸、拼缝、模板垂直度、支撑稳定性及刚度、内部清理及砼配合比、拌合时间、分层厚度、平仓、振捣、浇筑间歇时间、泌水和积水引排情况及施工缝处理情况。
b: 钢筋混凝土工程浇筑前监理重点对建筑物坐标、高程；钢筋规格、尺寸、数量及安装位置；模板内部尺寸、拼缝、模板平整度、模板垂直度、支撑稳定性及刚度、内部清理检查。浇筑过程中重点控制施工缝处理、砼配合比、拌合时间、浇筑层厚度、平仓、振捣、浇筑间歇时间、积水和泌水引引排情况、表面平整度。浇筑后重点检查砼养护。
（3）质量检测及结果
承包人和监理部分别对各部位的混凝土取试样做抗压强度试验，结果下表，工程质量满足要求。
表-8一期工程施工单位混凝土工程试块强度检测统计表
内
容
工程名称工程部
位
设计
等级
检测
组数
RnM
Pa
Sn
MPa
Rmin
MPa
强度评定结果
结论
采用SL176-2007附录C的
判别式
彭泽县白沙水库除险加固工程
上游
预制
块护
坡
C15 13
18.7
5
1.5/ 17.0
Rn=18.75 MPa，
Rn-0.7Sn=17.76 MPa≥R=15
MPa ，
Rn-1.6Sn=16.35 MPa≥
0.83R=12.45 MPa，
合格
截水槽
盖板
C15 3
17.8
7
17.3
Rn=17.87MPa≥
1.15R=17.25MPa；
Rmim=17.3MPa≥
0.95R=14.25M，
合格
管理房
基础、
梁、板
C20 3
23.7
7
23.3
Rn=23.77 MPa≥1.15R=23
MPa，Rmim=23.3 MPa≥
0.95R=19.0 MPa
合格
溢洪C25 10 30.0
6
28.7 Rn-0.7Sn=28.66 MPa≥合格
水库除险加固工程蓄水安全鉴定监理自检报告 蓄水安全鉴定监理自检报告 XXX水利工程监理有限公司 XXX库除险加固工程监理部 2014年9月10日 批准：XX 审定：XX 审核：XX强 编写人员：XX
目录 1、概况 (3) (一)土石方工程: (14) （1）施工方法及质量控制简述 (14) （2）监理质量控制简述 (14) （3）质量检测及结果 (15) (二)混凝土工程 (18) (四)护坡工程 (24) （1）砼预制块护坡 (24) （2）草皮护坡 (25) (五)灌浆工程： (26) (六)公路工程 (31) （1）施工方法简述 (31) （2）质量控制简述 (31) （3）质量检测及结果 (31) （七）大坝观测设施 (32) （1）施工方法简述 (32) （2）质量控制简述 (33) （3）质量检测及结果 (33) （八）金属结构及启闭机安装工程 (33)
1、概况 1.1 工程概况 1.1.1工程面貌概述 白沙水库位于江西省彭泽县太平关乡境内，坐落于芳湖流域太平港上游，距彭泽县城约28公里,大坝地处东经116°28ˊ,北纬29°43ˊ,坝址以上控制流域面积10.16km2，库区主河道长4.18km,纵坡0.020。水库正常蓄水位58.10m（黄海高程，下同），相应库容731.45万m3；设计洪水位59.6m，相应库容1121万m3；校核洪水位60.28m，相应库容1195万m3，是一座以灌溉为主，兼顾防洪、发电、水产养殖等综合效益的中型蓄水工程。白沙水库设计灌溉面积1.7万亩,实际灌溉面积1.05万亩,电站装机100kw,保护下游太平关乡、定山镇、芙蓉镇政府和芙蓉农场，5万多人口的生命财产安全，同时还直接影响下游九江至安庆的省级公路、九江至龙宫洞公路和正在兴建的铜九铁路等交通干线。是一座以灌溉为主，兼有养殖、发电等综合效益的中型蓄水工程。水库于1971年10月动工兴建，197 2年3月基本建成，后经1972年、1976年和1984年加高加固达现有规模。白沙水库为三等中型工程，其永久性主要建筑物为3级，永久性次要建筑物为4级。大坝设计洪水标准为50年一遇，校核洪水标准为1000年一遇。水库正常蓄水位58.10m，设计洪水位为59.17m，校核洪水位为59.79m，总库容为1088万m3。 1.1.2 工程基本情况 本工程分两期实施，共分为两个单位工程。 1 一期工程单位工程名称：彭泽县白沙水库除险加固工程。本工程开工时间为2007年12月27日，2009年9月30日基本完工。本工程合同金额4433016.57元，工程实际完成金额4094057.66元，（1）大坝主要施工项目有：上游粘土填筑及预制块护坡、下游坝坡贴坡排水及工程、大坝基础帷幕灌浆、白蚁防治、房屋建筑、老涵管的封堵工程等； （2）副坝主要施工项目有：土方开挖及土方回填、上游坡面块石护坡；
1.蓄水安全鉴定工作概况 1.1任务和鉴定范围 1.1.1根据水利部1999年4月16日颁布开始执行的《水利水电建设蓄水安全鉴定暂行办法》（水建管［1999］177号文）及2000年5月29日颁布开始执行的《水利水电建设工程蓄水安全鉴定报告编写大纲》（建管治[2000]11号文）通知的要求，受新疆吉木萨尔市西大龙口水库工程建设管理站的委托，新疆水利水电科学研究院组织专家组，承担西大龙口水库蓄水前安全鉴定工作。专家组由5位经验丰富的专家组成。 1.1.2经与业主和上级主管部门研究，确定本次蓄水前安全鉴定工作范围为水力利冲填坝、灌溉放水洞、溢洪道、各类闸门和起闭机、建筑物基础处理、涉及工程安全的库岸边坡及下游消能防护工程。 1.2安全鉴定的基本要求 水库蓄水安全鉴定，是对影响水力冲填坝安全蓄水相关工程的地质、设计、施工运行的有关工程问题进行安全评价，并采取必要措施以确保水库工程所属建筑物的蓄水运行安全。 1.2.1设计依据和标准是否符合国家（行业）规范要求，设计变更（包括设计参数）是否合理、需阐明原因，重要设计变更是否经原审批单位批准。 1.2.2施工、安装是否符合国家或行业规程要求，对工程及设备的缺陷和质量事故进行处理并提出评价。 1.2.3全部安全鉴定工作应严格遵守水利部《水利水电建设工程蓄水安全鉴定暂行办法》（水建管［1999］177号文）进行。
1.3水库蓄水安全鉴定的主要内容 1.3.1检查工程形象面貌是否符合蓄水要求。 1.3.2检查工程质量（包括设计、施工等）是否存在影响工程安全的隐患，以及工程建设期发现的影响工程安全的问题是否得到妥善解决，并提出工程安全评价。 1.3.3工程防洪与度汛安全评价。 （1）设计洪水复核。 （2）工程防洪能力。 （3）复核水力冲填坝坝顶安全超高。 1.3.4枢纽工程地质和抗震安全性评价。 （1）对水库诱发地震和水力冲填坝抗震稳定性进行评价。 （2）枢纽区综合地质条件评价。 1.3.5单位工程安全鉴定意见。 （1）水力冲填坝； （2）灌溉放水洞、溢洪道及消能防护工程； （3）影响安全的边坡工程； （4）金属结构； （5）枢纽建筑物安全监测设施及原型观测资料分析评价； 1.3.6下闸蓄水对环境的影响及下游用水的要求。 1.4安全鉴定工作安排与进度 根据工程蓄水安全鉴定工作内容和蓄水时间安排，决定按三个阶段进行：
1工程概况 地理位置及工程简介 水库总库容4744万m3，是一座以灌溉为主，结合防洪的重点中型水库，坝址位于明光市管店东5Km 藕塘重附近，拦蓄南沙河东支来水面积，库区地形属于低山区。该水库隶属明光市水务局，距明光市约20Km ，靠近104 国道，坝脚距京泸铁路仅4500m) 地理位置十分重要。 工程任务 根据《防洪标准》(GB50201 —94)和《水利水电工程强制性规范 条文》，对林东水库洪水标准进行重新核定，该库属于重点中型水库， 工程等别为m级，挡泄水建筑物大坝、泄洪闸、涵洞为3级建筑物。 设计洪水标准为50年一遇，库水位，相应库容4146万m3;校核洪水标准为2000年一遇，库水位，相应库容4802万m3;兴利水位，兴利库容3615万m3;死水位，相应死库容1800万m3。 林东水库来水面积，汇水区域地形为低山。该库设计灌溉耕地万 亩，防洪保护范围包括明光市区和下游3个乡镇。 除险加固前水库带病运行，为安全起见每次蓄水水位仅达，工程 实施后可蓄到，达到设计蓄水能力，比除险前增蓄250万m3,新增保 证灌溉面积近万亩，年灌溉效益新增42万元达288万元;同时提高了 灌区灌溉保证率，使灌区水资源紧张局面有所缓解。增加水产养殖面 积，年增加养殖效益万元达33万元。 经过计算林东水库防洪保安年效益为517万元，工程实施后，水
库与灌区每年增加321万元经济产值。同时还可提高下游104国道和 京沪铁路的安全运行，维护社会稳定，促进国民经济加速发展，加快受益地区群众发家致富步伐。另外遇到大旱之年，还可通过底涵防水进入南沙河，维持南沙河水量水质，保持南沙河沿线的生态平衡和物种繁衍。 施工项目已完成及未完成项目情况 明光市林东水库除险加固工程本工程共分为泄洪、大坝加固及管 护设施等3个单位工程，17个分部工程，110个单元工程，其中泄洪单位工程有6个分部45个单元，大坝单位工程有5个分部36个单元，管护设施单位工程有6个分部29个单元。 招标工量表 工程已全部完工，无未做工程。
水库自检自查报告 篇一：水库安全检查报告 篇二：水库安全自检自查报告 水库除险加固工程 安全施工自查总结 项目部名称 日期 水库除险加固工程安全自检自查报告 一、前言 我单位有关人员于XX年6月25日参加了由水务局组织的安全会议，我单位认真贯彻会议精神，结合会议及水务[XX]206号文件指导思想，对我单位承 建的水库除险加固项目组织进行全面的安全检查，现将自检情况汇报如下。二、自检依据及自检领导小组 1、自检依据 《建筑施工安全检查标准》(JGJ59-XX) 《武汉市建筑施工现场安全质量标准达标实施手册》《施工企业安全生产标准》 2、自检自查领导小组及成员组长：副组长：成员：三、安全管理检查 1、安全组织机构建立和健全 项目部建立了以项目经理为第一责任人的安全生产责任制度和安全管理制度。成立了项目部安全组，设置安全员
负责本项目的日常安全管理工程和负责现场安全巡视检查，各施工队配置兼职安全员，负责本施工队工作区域的安全检查工作，形成了自上而下的安全保证体系。 2、安全管理制度和责任制落实情况 ⑴、为了把安全生产工作做实、做细，项目部详细制订了《安全生产资金和安全防护、文明施工措施费用使用登记制度》和《安全生产教育培训制度》、《安全生产检查及隐患整改制度》、《安全生产事故报告、调查及处理制度》、《安全技术交底制度》、《施工组织设计和专项施工方案审批制度》、《安全奖惩制度》等安全管理制度。并建立了各部门及人员安全生产责任制。目前，项目部各项安全规章制度及责任制基本齐全且可操作性较强。做到了以制度约束人，以制度管理人，并且坚持不断地检查各项安全文明施工制度的执行情况，发现问题及时纠正。不断提高安全文明施工制度的执行力来加强安全文明施工管理，杜绝事故发生。 ⑵、为了确保安全生产，项目部根据有关要求，制订了安全目标并逐层进行分解落实到人，及时对项目部安全管理目标、机构人员和《安全生产责任制》进行更新和修订，其中明确了各级人员和部门的安全职责，并在施工过程中监督落实到位。 ⑶、项目部与各施工作业队负责人签订了《安全管理协议》，并严格执行。项目部安全组对安全责任制的落实进行
1、概况 1、1工程概述 九甸峡水利枢纽工程位于甘肃省临潭及卓尼两县交界处,黄河支流洮河中游的九甸峡谷进口段,从坝址经由对外公路——峡城——会川——临洮——至兰州市全长约190km，交通便利。九甸峡水利枢纽工程主要由大坝、引水发电隧洞、地面式发电厂房及引洮供水工程取水口等建筑物组成。水库正常蓄水位高程为2202m ，总库容9.94亿m3，属完全年调节水库，电站装机容量300MW(3×100MW),年发电量10亿kW.h，为Ⅱ等大（2）型水利水电工程；主体建筑物有：混凝土面板堆石坝、左岸1#、2#溢洪洞、右岸泄洪洞、引洮供水工程总干渠进水口、引水发电洞及发电厂房建筑物。 （1）九甸峡水利枢纽左岸1#、2#溢洪洞布置在左岸，由引水渠、工作闸室及洞身泄槽组成。两条溢洪洞轴线平行，洞中心距30m，进口位于九甸峡峡口左岸山坳中，距坝轴线为550m,出口位于大坝左岸下游瓦力沟沟口，距坝轴线约250m，采用无压洞设计。1＃溢洪洞引水渠段长23.8m，渠底宽12m，底板高程为2183.0m；工作闸室长28m，设有弧形闸门，堰顶高程为2188m；洞身泄槽段全长742m,隧洞断面形式为圆拱直墙型，宽9m,高13.7m，纵坡i=0.0437;出口挑流鼻坎高程为2132.285m,调角19.5℃。.2#溢洪相对1＃溢洪洞洞进口位置上移40m左右，闸室长28m,洞身总长
797m，纵坡i=0.0276，断面及衬砌及1＃溢洪洞基本相同。 （2）引洮供水工程总干渠进水口1＃隧洞取水口布置于枢纽坝轴线上游库区右岸，为岸边塔式布置，底板高程为2162.00m，孔口尺寸为4.0×5.0m（两孔），闸室段总长47.25m；闸室后接1＃隧洞，全长3000.75m，横断面型式为圆形D=5.0m，设计引水流量32m3/s,加大36 m3/s。 1、2合同 工程由甘肃省水利水电设计研究院设计。左岸1＃、2＃溢洪洞由中铁十八局承建，进水口及1＃隧洞进口段土建工程由中地公司北京分公司承建。两标段由甘肃引大建设监理有限责任公司九甸峡水利枢纽监理部监理。左岸溢洪洞监理服务期为2005年4月至2007年5月底，进水口及1＃隧洞进口段土建工程监理服务期为2006年6月至2008年12月底。 （1）左岸1＃、2＃溢洪洞工程自2005年3月全面开工至2007年5月底完工（26个月）1#、2#溢洪洞布置在左岸，由引水渠、工作闸室及洞身泄槽组成。两条溢洪洞轴线平行，洞中心距30m，进口位于九甸峡峡口左岸山坳中，距坝轴线为550m,出口位于大坝左岸下游瓦力沟沟口，距坝轴线约250m，采用无压洞设计。1＃溢洪洞引水渠段长23.8m，渠底宽12m，底高程2183.0m；工作闸室长28m，设有弧形闸门，堰顶高程2188m；洞身泄槽段长742m,隧洞断面为圆拱直墙型，宽9m,高13.7m，纵坡i=0.0437;出口挑流鼻坎高程
水库蓄水安全监测自检报告 尊敬的领导： 我是水库管理单位的工程师，负责水库蓄水安全监测工作。现将最 近一段时间的自检情况进行报告，以供参考。 一、自检目的和背景 自检的目的是为了确保水库蓄水安全，及时发现和解决可能存在的 问题，保障水库的正常运行。根据相关标准和要求，我们对水库的各 项指标和设备进行了全面的检测和评估。 二、自检内容 本次自检主要涵盖以下几个方面的内容： 1. 水库堤坝稳定性检测：通过对水库堤坝进行外观检查、地质勘察 和地震安全性评估，确保其稳定性； 2. 水库水位监测：通过监测水库水位的变化情况，判断水库的蓄水量，并及时预警； 3. 水库泄洪设施检测：对泄洪设施进行检查，确保其正常运行； 4. 水库病害检测：对可能存在的渗漏、裂缝、滑坡等病害进行检测，确保水库结构的完整性； 5. 水库监测设备检测：对水库监测设备进行检测，确保其准确可靠。 三、自检结果
根据自检情况，我们得出如下结果： 1. 水库堤坝稳定性方面，通过多次勘察和评估，堤坝结构稳固，未 发现任何不稳定因素； 2. 水库水位监测方面，我们监测了最近一段时间的水位变化情况， 水位变化平稳，无异常情况； 3. 水库泄洪设施检测方面，所有泄洪设施均正常运行，无任何故障； 4. 水库病害检测方面，经过细致的检测，未发现任何渗漏、裂缝、 滑坡等病害； 5. 水库监测设备检测方面，监测设备正常运行，数据准确可靠。 四、自检措施和建议 根据自检结果，我们总结出以下措施和建议： 1. 继续加强水库堤坝的稳定性监测，定期对堤坝结构进行检查和维护； 2. 加强水库水位监测，保持定期的水位数据记录和分析； 3. 定期检查和维护水库泄洪设施，确保其正常运行； 4. 继续对水库进行病害检测，发现问题及时采取修复措施； 5. 对水库监测设备进行定期检测和维护，确保数据的准确性和可靠性。 五、总结
水库蓄水安全监测自检报告 2019年10月28日 一、概述 水库是重要的水资源调节和生态保护设施，为确保水库的安全性和 稳定性，我们定期进行自检工作。在本次自检工作中，我们对水库蓄 水系统进行了全面的安全监测，并编制了本报告，以总结自检工作的 情况并提出改进建议。 二、自检方法 1. 安全设备检查：我们对水库的进水口、溢洪道、放空口等安全设 备进行了检查。确保这些设备完好、可靠，并能够正常工作。 2. 结构稳定性检测：通过定期的结构稳定性测试，我们评估水库墙体、坝基和堆积物的稳定性，以保证水库整体的稳定性。 3. 泄漏检测：我们利用水位计和安全压力传感器等仪器，对水库进 行泄漏检测。确保水库的抗渗漏性能，防止泄漏导致的安全隐患。 三、自检结果 1. 安全设备检查： 在本次自检中，我们对所有的安全设备进行了检查，包括进水口、溢洪道、放空口等设备。检查结果表明，所有设备均正常运行，无需 维修或更换。
2. 结构稳定性检测： 结构稳定性测试显示，水库墙体、坝基和堆积物的稳定性良好。未发现任何结构性问题或破损，水库整体稳定，并能够承受正常工作条件下的压力。 3. 泄漏检测： 利用水位计和安全压力传感器等仪器，我们对水库进行了泄漏检测。结果显示，水库具有良好的抗渗漏性能，未发现泄漏情况。 四、自检建议 鉴于本次自检结果良好，我们仅提出以下改进建议，以进一步提升水库的安全性和稳定性： 1. 加强定期检查：定期检查水库的安全设备，确保其处于最佳工作状态，并及时维修或更换发现的问题。 2. 强化结构监测：加强对水库结构的监测，及时发现任何结构性问题，并采取有效措施修复或加固。 3. 升级泄漏检测设备：引入更先进的泄漏检测技术，提高检测的准确性和灵敏度，以及进一步保证水库的抗渗漏性能。 五、总结 本次水库蓄水安全监测自检工作显示出良好的结果。水库的安全设备完好可靠，结构稳定性良好，并具备良好的抗渗漏性能。然而，我们仍需继续加强监测和维护工作，以确保水库的持续安全运行。通过
水库蓄水安全监测自检报告 近年来，随着人口的增加和经济的发展，水资源的利用和管理变得 越来越重要。而作为重要的水利设施之一，水库的蓄水安全监测尤为 关键。本文将对水库蓄水安全监测的自检报告进行探讨，以期加强水 资源管理的科学性和可持续发展。 第一部分：监测工作概况 水库蓄水安全监测旨在保障水库工程的安全性和可靠性，确保人民 群众的生命财产安全。监测工作分为定期监测和特别监测两种类型， 定期监测主要针对水库主体结构和附属设施的稳定性，包括水位监测、地质灾害监测、排水管道监测等；特别监测则是在特殊条件下进行， 如地震、暴雨等突发自然灾害。 第二部分：水位监测 水位是水库蓄水安全监测中的重要指标之一。我们采用了先进的水 位监测仪器和技术，确保数据的准确性和及时性。通过对水位储存量 的分析，我们可以预测水库的蓄水能力，及时调整蓄水量，以充分利 用和保护水资源。 第三部分：地质灾害监测 地质灾害是水库蓄水安全中不可忽视的因素之一，尤其在地震多发 地区更需加强监测。我们采用了多种地质灾害监测手段，如地震仪、GPS等，通过实时监测和分析数据，可以及时判断地震对水库结构的
影响，预测可能发生的地质灾害，采取相应的防护措施，确保水库的 安全性。 第四部分：水质监测 水库的水质监测主要是为了确保水库蓄水后水质合格，不会对生态 环境和人类健康产生不良影响。我们进行了多项水质监测指标的检测，如水中的PH值、溶解氧、氨氮等，通过分析这些数据，及时发现和解 决水质问题，保障水库蓄水的可持续性。 第五部分：排水管道监测 排水管道是水库蓄水系统中不可或缺的一部分，其状态的稳定性对 于水库的蓄水安全起着决定性的作用。我们采用了可视化监测和定期 检测的方法，对排水管道的流速、流量、水位等参数进行监测和分析，及时发现和解决管道堵塞、漏水等问题，保障水库系统的正常运行。 结尾部分：总结与展望 随着科技的不断进步，水库蓄水安全监测工作也在不断发展和完善。我们将继续引入新的监测技术和装备，提高监测数据的准确性和可靠性，为水资源的合理利用和保护做出更大的贡献。同时，我们也将加 强与相关部门的合作，共同研究和解决水库蓄水安全中的问题，推动 水资源管理的可持续发展。 总之，水库蓄水安全监测自检报告是保障水资源管理和人民生命财 产安全的重要工作。通过对水位、地质灾害、水质、排水管道等方面 的监测和分析，我们能够及时发现问题并制定相应措施，确保水库的

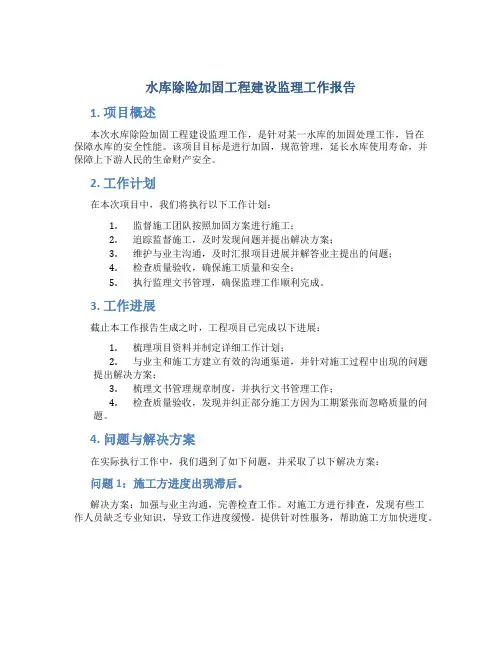

水库除险加固工程建设监理工作报告 1. 项目概述 本次水库除险加固工程建设监理工作，是针对某一水库的加固处理工作，旨在 保障水库的安全性能。该项目目标是进行加固，规范管理，延长水库使用寿命，并保障上下游人民的生命财产安全。 2. 工作计划 在本次项目中，我们将执行以下工作计划： 1.监督施工团队按照加固方案进行施工； 2.追踪监督施工，及时发现问题并提出解决方案； 3.维护与业主沟通，及时汇报项目进展并解答业主提出的问题； 4.检查质量验收，确保施工质量和安全； 5.执行监理文书管理，确保监理工作顺利完成。 3. 工作进展 截止本工作报告生成之时，工程项目已完成以下进展： 1.梳理项目资料并制定详细工作计划； 2.与业主和施工方建立有效的沟通渠道，并针对施工过程中出现的问题 提出解决方案； 3.梳理文书管理规章制度，并执行文书管理工作； 4.检查质量验收，发现并纠正部分施工方因为工期紧张而忽略质量的问 题。 4. 问题与解决方案 在实际执行工作中，我们遇到了如下问题，并采取了以下解决方案： 问题1：施工方进度出现滞后。 解决方案：加强与业主沟通，完善检查工作。对施工方进行排查，发现有些工 作人员缺乏专业知识，导致工作进度缓慢。提供针对性服务，帮助施工方加快进度。
问题2：部分施工细节存在缺陷。 解决方案：加强检查工作人员得到及时反馈，向业主沟通情况，督促施工方及时改进。我们还在验收前，对相关施工进行了再次核查，针对发现的问题，提出修改方案，并严格筛选验收标准。 5. 后续工作计划 下一步工作计划如下： 1.接续施工监督，加强质量检查； 2.建立阶段性验收机制，对每个阶段的工作进行验收； 3.加强人员培训工作，提升检查人员的业务素质和专业水平； 4.加强沟通，促进工作做到高效稳定运作。 6. 总结 本次工作，我们克服了各种不利因素，及时排查解决问题，以追求纯粹的专业和卓越的质量为主旨，为水库除险加固工程的规范、有序施工起到了有力的推动作用。在后续的工作中，我们也会持续地为所有的施工工程提供坚实的支持，确保工程质量和安全性能的精益求精。
水库蓄水安全监测自检报告 近年来，水库安全问题备受社会关注。为确保水库蓄水安全， 有效预防水库发生灾害事故，水库在蓄水期间需要进行安全监测 自检。本文将从监测自检的背景、内容、流程、组成和实施效果 等几个方面进行探讨。 一、监测自检的背景 中国是世界上水资源丰富的国家之一，也是全球面积最大的蓄 水区之一，水库蓄水安全问题备受关注。水库安全监测自检可以 及时发现和预防水库安全问题，确保水库的安全稳定运行。此外，近年来，中国经济不断发展，城市化进程加速，水资源供需矛盾 日益加剧，水库建设数量和规模不断扩大，水库蓄水安全问题愈 加突出。因此，加强水库安全监测自检，及时发现和解决水库蓄 水安全问题成为了中国亟待解决的问题之一。 二、监测自检的内容 水库安全监测自检主要包括以下几个方面的内容：
1.水库地形、地质、水文、气象等基本情况的调查研究，掌握 水库的区域环境信息； 2.水库的工程安全、设备状态、运行管理等方面的检查，包括 水库坝体、泄洪能力、泄洪及引水闸门状态、水下设备及其状态等； 3.对水库下游危害状况进行调查，包括沿岸村庄、道路、桥梁、电力通讯线路等情况调查； 4.对水库刚性、弹性、塑性等动态力学稳定性进行分析计算； 5.对水库淤积、泥沙淤积、侵蚀、滑坡、地震等灾害风险进行 评估； 6.对水库周围环境进行生态、环境影响评价等。 三、监测自检的流程 水库安全监测自检的流程主要分为以下四个步骤：
1.调研准备。明确监测自检的目的和任务，建立自检组织机构，确定监测自检计划，分配任务，编制调查表格，确定调查方法及 工具等。 2.现场调查。采用人员查看、现场测试、监测装备定位、影像 扫描等手段，进行水库坝、泄洪设施、水下设备及周边环境物质、地形特征等方面的掌握和测试。 3.数据分析。在现场数据获取后，需要对收集到的数据进行分析，处理。如进行工程稳定性分析、研判水文气象数据与历史资 料的差异等。 4.结果报告。利用处理后的结果，编制报告，对监测自检的情况、问题、问题分析和处理办法、对解决处理方案的分析处理结 果进行报告，同时报告中应加入建议，加强及完善水库安全监测 与自检的体系。 四、监测自检的组成
水库除险加固工程监理工作报告范文 1工程概况 1.1工程位置及规模 (1)工程名称：蒙山县西河镇古苏水库除险加固工程 (2)建设性质：续建除险加固 (3)建设地点：蒙山县河西镇 (4)建设内容：溢洪道加固，大坝坝体和坝基防渗处理，放水设施加固，坝坡修整加固，修建防汛工路和管理房。 (5)工程规模：干砌石坝，坝顶高程107. Sm,坝顶长66. 5m,坝顶宽4・5nb 最大坝高16. 101。以灌溉为主，灌溉面积400亩，结合养殖的小(2)型水库，5 级建筑物。 (6)设计标准：本工程山广西梧州市银海水利电力设计咨询有限公司设计, 本次按30年一遇洪水设计，200年一遇洪水校核标准设计。 (7)合同投资金额：合同金额160万元。 (8)资金来源：中央财政专项和地方配套资金。 (9)合同工期：2xxx年12月1日至2xxx年7月31日(共180天)。 (10)要求质量标准：合格。 1.2工程项U建设内容 工程主要建设内容有: (1)在坝顶两侧设浆砌石路缘石，坝顶普舍200mm疗泥结石路面。 (2)±游坝坡：先将原护坡表面杂物清理干净，坝坡按1： 2.4、1： 2.6进行修整，用150mm的碎石找平，找平后浇筑C15 ft面板，•度120mm•面板纵缝平行坝轴线，横缝垂直纵缝。 (3)下游坝坡：先将原护坡表面朵物清理干净，内侧设排水沟，坝坡按1： 2.0进行修整，其部分坝坡需要回填的采用风化料回填并分层压实。坝面修整后新植草皮护坡。对坝体进行填充灌浆，对坝基进行帷幕灌浆。
(4)对溢洪道底板及边墙进行加固，对溢洪道基础进行帷幕灌浆。 (5)新建放水梯级及输水隧道。 ⑹防汛公路:维修防汛抢险公路。 (7)房建工程:水库管理工程，修建管理用房，增加配套：配电设备、通信设备、普通照明设备、交通设备。 (8)对下游坝进行白蚁防治。 1.3工程地质和水文气象概况 1.3.1水文气象概况 古苏水库集雨面积3. 153km2,水库坝址距离蒙山县城6knb坝址以上集雨面 3・153km2,河流坡降65. 5%。。地处蒙东北边缘山脉，植被生长良好，覆盖率较咼。 1.3.2气象特征 古苏水库流域属亚热带地区，雨量充沛，四季气候比较温和，多年平均降雨量1850mm,根据蒙山气象站资料统讣，多年平均气温19・7°C, —月份为最低气温，平均9.7°C,极端最低气温-4.5°C；七月份为最高气温，平均27.89,极端最高气温3& 5°C。多年平均最大风速13m/so 1.3.3工程地质 本区位于冲洞〜蒙山向斜东南翼部，地层为下泥盆统石桥组(D1S),岩性为紫红色中显层细砂岩。岩层走向为为250° ,倾向为340° ,倾角为29° ,地形总体上北髙南低，山顶绝对标高为234.4-310. Om,地表、地下水流向山北向南流。本区地貌成因类型为剥蚀丘陵谷地地貌，绝对标高一般为8& 0〜234. Om, 最大标高为310. Om,丘陵平缓，坡度角一般为10〜40°。 本区无大断裂通过，为断裂不发育区，地壳相对稳定，根据《建筑抗震设计规范》(GB50011-2001)附录儿本区抗震设防烈度为6度区，设计基本地震加速度值为0. 05go 根据《中国地震动参数区划图》(GB18306-2001),测区地震动峰加速度为0・05g,相应地震基本烈度为V【度，反应谱特征周期为0.35s。 1.3.4对外交通条件
蓄程度安鉴定验收 拦河闸坝土建及金属构造安装工程试验检测自检报告 综合局部 第一册共一册 四川省水利水电勘测设计研究院水电科研所江边水电站试验检测中心 二0一0年十一月
蓄程度安鉴定验收 拦河闸坝土建及金属构造安装工程试验检测自检报告 综合局部 第一册共一册 四川省水利水电勘测设计研究院水电科研所江边水电站试验检测中心 二0一0年十一月
杨建 审定：孙陶审查：朱建雄校核：戴晖编写：张绍明
目录 1 进场材料 (1) 1.1 材料管理方式 (1) 材料品种及数量 (1) 1.3 材料质量抽检 (2) 2 混凝土配合比 (3) 3 导流明渠施工质量抽检 (4) 3.1 导流明渠压实密度抽检 (4) 3.2 导流明渠混凝土质量抽检 (4) 4 闸坝施工质量抽检 (5) 4.1 闸坝地基置换回填压实密度抽检 (5) 4.2 闸坝混凝土质量抽检 (5) 4.3 钻孔取芯质量抽检 (6) 5 粘土心墙堆石坝施工质量抽检 (7) 5.1 粘土心墙压实密度质量抽检 (7) 5.2 反滤层压实密度抽检 (8) 5.3 过渡层压实密度抽检 (9) 6 防渗墙施工质量抽检 (10)
6.1 固壁泥浆性能抽检 (10) 6.2 混凝土质量抽检 (10) 7 左岸进水口施工质量抽检 (11) 7.1 左岸进水口混凝土施工质量抽检 (11) 7.2 左岸进水口锚杆拉拔抽检 (12) 8.上坝公路及心墙坝段上下游坝壳填筑密度抽检 (12) 9 施工质量总体评价 (12) 9.1 施工质量抽检频次要求及实际抽检情况 (12) 9.2 进场材料质量总体评价 (13) 9.3 混凝土质量总体评价 (13) 9.4 锚杆施工质量总体评价 (13) 9.5 导流明渠压实密度总体评价 (13) 9.6 防渗墙固壁泥浆质量总体评价 (13) 9.7 粘土心墙坝填筑质量评价 (14) 9.8 回填压实密度总体评价 (14)
四川马边永乐溪（华强）水电站枢纽 蓄水安全鉴定 监理自检报告
四川省成都裕德实业有限公司马边永乐溪水电站监理部 二00九年九月 批准: 付其谊 审核: 付德树 编写: 黄建兰
资料提供：牟远能林飞喻里宁黄玉朗 四川省成都裕德实业有限公司 马边永乐溪水电站监理部 二00九年九月
目录 §1工程概况 (1) 1.1工程位置及流域概况 (1) 1.2工程水文及地质概况 (1) 1.3工程参建单位概况 (3) 1.4已完工程形象面貌 (4) 1.5完成的主要工程量 (5) §2工程建设监理综述 (6) §3工程质量目标控制 (7) 3.1工程质量控制基本依据 (7) 3.2工程质量控制标准 (8) 3.3质量管理保证体系 (8) 3.4质量控制工作流程 (9) §4工程质量控制的主要内容 (9) 4.1施工准备阶段质量控制主要内容 (11) 4.2施工实施阶段质量控制主要内容 (11) §5施工质量控制 (13) 5.1原材料质量控制 (13) 5.2土建工程 (20) 5.3防渗墙施工 (25) 5.4帷幕灌浆 (33) 5.5闸门和启闭机安装 (26) 5.6工程缺陷处理 (30) §6分部工程验收 (30) §7施工安全及环境保护监理 (31) §8主闸蓄水变形监测系统 (32) §9工程质量综合评价 (35) §10工程监理大事记 (36)
§1工程概况 1.1工程位置及流域概况 永乐溪水电站装机规模14MW，为低水头河床式电站，位于乐山市马边彝族自治县建设乡境内，距县城上游4.9km，是岷江下游一级支流马边河规划的官帽舟电站与芭蕉溪电站（原下溪电站）间利用丢弃河段落差增建的一座小型水电站。 电站为河床式开发的低水头电站，由砼闸坝、进水闸、河床式厂房三部分组成。正常库容168万m3，调节库容72万m3，正常蓄水位549.50m，设计水头10.89 m，设计引用流量158.62 m3/s，装机容量2×7MW，保证出力4.06 MW，年利用小时4430h，多年平均发电量6200kW.h。 拦河坝轴线总长80.78m，由7孔泄洪冲砂闸组成，每孔净宽9.2m，分为三联，中墩厚2.0m，缝墩厚2.6m，边墩厚1.4m及1.78m，闸室顺流向长18.0m，闸坝底板高程539.55m，闸墩顶高程551.50m，墩顶布置检修门机梁轨及人行交通桥，宽2.0m，以利工程管理和维护。闸坝右侧上下游采用导墙与河床式电站厂房隔开，闸坝左岸（1#泄洪闸边墩）采用重力式挡土墙与左岸岸坡衔接。闸坝段全部置于河床粉砂质泥岩互层基岩上。 泄洪闸门为露顶平面滑动钢闸门，由QPQ2×1000KN固定卷扬式启闭机启闭，启闭机屋面高程565.50m，采用连续板梁结构支承于墩顶排架上，板面宽5.8m，长24.18m。板面上设闸房以保护启闭设备。闸房为砖混结构，高2.0m，建筑面积约200.00m2。 1.2工程水文及地质概况 （1）工程水文气象 马边河流域位于四川盆地与川西高原过渡地区，属亚热带季风气候，气温高，湿度大。河源地区海拔高程多在2000m以上，具有高山气候性质，较为寒冷潮湿；中下游气候特点是冬温夏热，湿润多雨。 由于马边河流域的地形有利于水汽输入和抬升，因而降水量较为丰富。但地形变化复杂，降水量各地相差较大。降水量最丰沛的有两个地
重庆市巫溪县中梁水电枢纽工程（合同编号：ZL/SG-2006-11） 中梁水电站枢纽工程一级大坝 蓄水安全鉴定施工自检报告 中国葛洲坝水利水电工程集团有限公司重庆中梁水电枢纽工程一级大坝项目部 二0一零年十一月
批准：审定：校审：编写：
目录
蓄水安全鉴定施工自检报告 中梁水电站工程于2006年6月28日签署合同编号ZL/SG-2006-11的工程承包合同，承建中梁水电站全部工程项目。一级大坝土建工程于2006年10月1日正式开工，现将一级大坝土建工程2010年10月31日止的施工质量自检报告如下： 1 工程概况 中梁一级电站采用水库式开发，属Ⅲ等中型工程，工程枢纽由混凝土面板堆石坝、左岸岸边溢洪道、左岸输水放空隧洞、右岸引水隧洞、地下厂房及开关站等组成。水库正常蓄水位为625.000m，相应库容为9300万m3，总库容9859万m3，调节库容6730万m3，具有年调节能力。电站装机3台，单机容量2.4万KW，总装机容量7.2万KW。 混凝土面板堆石坝最低建基面高程507.00m，坝顶高程630.50m，坝高118.5m，坝顶长255.0m，宽8.0m，上下游坝坡均为1:1.4。 开敞式溢洪道紧临面板堆石坝左坝肩布置，设2孔，单孔净宽12.5m，溢流堰采用WES型低实用堰，堰顶高程613.00m，下接长118.0m的泄槽，分设左右两槽，底坡i=0.4，出流采用斜切型挑坎挑流消能。 输水放空隧洞由导流隧洞采用“龙抬头”改建而成，进口底板高程569.00m，弧形工作门布置在导流洞堵头下游，工作门上游为有压圆形隧洞，洞径3.1m，下游为无压隧洞，城门洞型，洞内设有消力池。 引水建筑物布置于右岸山体内，包括进水口、有压隧洞、调压井及埋藏式高压钢管。进水口布置于右岸坝头上游的石盘沟内，为岸塔式进水口，塔身长17.9m，进口底板高程579.00m，塔顶高程630.50m，塔内布置有拦污栅、检修门、工作门及通气孔，孔口控制尺寸为 4.5m×5.5m(宽×高)，下游与有压隧洞相接，额定引用流量49.2m3/s。有压隧洞采用圆形断面，洞径 4.5m，至调压井中心止，全长7948.57m
国投科克塔斯水库工程蓄水安全鉴定监理自检报告 洲坝集团项目管理 科克塔斯水库工程监理部 二0一五年八月
批准: 朱明 审核：龚秋华 编制：胡胜兰肖洪泽福安兆龙
目录 1工程概况 1.1工程位置、任务及规模 (3) 1.2工程监理围 (3) 1.3工程施工概况 0 2 监理规划 (4) 2.1监理质量方针及目标 (4) 2.1.1 监理质量方针 (4) 2.1.2监理目标 (3) 2.2监理组织机构 (5) 2.3监理职责及监理工作制度 (6) 2.3.1监理职责 (6) 2.3.2监理人员岗位职责 (8) 2.3.3 监理制度 (11) 2.4监理检测方法与手段 (14) 2.5监理措施 (40) 2.5.1 组织措施 (40) 2.5.2 技术措施 (40) 2.5.3 经济合同措施 (40) 3 监理过程 (38) 3.1质量控制 (28) 3.1.1 质量控制的主要做法 (40) 3.1.2施工测量控制情况 (29) 3.1.3原材料、中间产品及设备质量控制 (30)
3.1.4土、石方开挖工程施工工艺及质量控制措施 (30) 3.1.5混凝土工程 (31) 3.1.5灌浆工程 (35) 3.1.6坝体填筑工程施工质量控制 (56) 3.1.7趾板和面板浇筑施工质量控制 (58) 3.1.8施工期大坝安全监测...................................67 3.1.9金属 结构 (80) 3.2投资控制情况 (87) 3.2.1综述 (87) 3.2.2工程计量支付程序和原则 (87) 3.2.3投资控制分析与评价 (88) 3.3进度控制情况 (88) 3.4信息及合同管理情况 (89) 3.4.1信息管理情况 (89) 3.4.2 合同管理情况 (89) 3.5现场协调与设计协作 (90) 3.6资料整理 (90) 3.6.1监理自身形成的竣工资料整理 (90) 3.6.2审查施工单位编制的竣工资料 (91) 3.7评定工程质量等级 (91) 4 监理效果 (91) 4.1工程质量控制效果 (91) 4.2工程投资控制效果 (94) 4.3工程进度控制效果 (1184) 4.4安全与文明施工管理 (94) 5.1事故、质量缺陷情况及处理 (95) 5.2从安全监测仪器埋设及初步观测成果作出评价 (96) 5.6从管理角度看，工程质量和形象面貌是否具备下闸蓄水条件 (96) 6 经验与建议 (97) 6.1经验 (97) 7、附件 (97) 7.1监理主要工作人员表 (97)
蓄水安全鉴定设计自检工作报告(定) 湖北省鹤峰县咸盈河水电站蓄水安全鉴定设计自检工作报告宜昌市水利水电勘察设计院量，水位逐渐抬高，水库对设计、校核洪水进行调节。 本次复核仍采用溢流堰泄流，泄流能力采用溢流堰的流量公式进行复核计算，计算结果与初设一致。设计标准下泄流量1098m3/s，水位；校核标准下泄流量2236m3/s，水位，水库总库容万m3。 20XX年度汛 根据施工进度及下闸蓄水前的工程形象要求，目前大坝、溢洪道闸室，泄槽已全部施工完毕，故下闸蓄水后溢洪道能正常泄洪，确保20XX年安全度汛。 度汛标准 按照《水利水电工程等级划分及洪水标准》规定，度汛洪水标准为P=%，相应洪峰流量2350m3/s。 度汛洪水调节 咸盈河水库的主要防洪任务是确保大坝自身的安全，其防洪调度方式为：当水库水位超过正常蓄水位时，开启闸门泄洪，保持闸前水位不变，直至闸门全开，溢洪道自溢流达到校核洪水流量。 防洪自检评价
咸盈河电站坝址经本次复核是可行的，其成果可作为本次下闸蓄水安全鉴定的基本依据。 泄洪闸、冲沙闸按下泄防洪标准的洪水流量计算设置，计算的泄洪闸泄流能力满足需求。 枢纽工程已基本建成，制定的度汛措施基本可行。 33 湖北省鹤峰县咸盈河水电站蓄水安全鉴定设计自检工作报告宜昌市水利水电勘察设计院 4 大坝设计大坝总体布置 坝体布置的原则：优先考虑泄洪建筑物布置，综合考虑引水、泄洪、排沙、放空等建筑物枢纽布置，避免相互干扰。 坝体结构设计 大坝采用实体重力坝，河床段为溢流坝段，两岸为非溢流坝段。进水口结合引水线路方案布置在右岸非溢流坝段内，冲砂放空管布置在进水口旁靠近河床部位。 非溢流坝段的基本剖面程三角形，考虑坝利用部分水重增加稳定，上游坝坡在高程以下为1:，高程以上为铅直面。下游坝坡根据稳定和应力要求并结合上游坡选定在高程以下为1:，高程以上为铅直面。 溢流坝段泄流方式采用坝顶有闸控制开敞式溢流孔，采用三孔净宽的弧型闸门控制，总净宽，堰顶高程。设计洪水位，校核洪水位。堰面曲线采用标准WES曲线，曲线下接1:
1 工程及设计简况 1.1 工程自然条件与规模 xx市xx水库电站是永福溪干流梯级开发中的第三级，位于xx 市境内。永福溪是九龙江北溪的一条支流，发源于xx市与华安、南靖两县交界的全面山，流经xx市上林、永福、封候、文星、xx、下浙、小村，于华安县刈堀汇入九龙江北溪，流域面积343km2，主河道长52km，平均坡降18‰。 2000年1月在福州市召开了《xx市永福溪流域规划报告》审查会，审查意见是永福溪xx段开发采用“一库四级”开发方案，即高树岭电站、文星水库电站、xx水电站和小村水电站。2000年原省水电厅以闽水电[2000]计17号文予以批复。 本电站为混合式开发，xx坝址控制流域面积211km2，多年平均流量7.21m3/s,多年平均径流量2.273亿m3；下浙厂址控制流域面积264km2。 本工程所在区域属中亚热带季风气候区，气候温和湿润，多年平均气温为20.2℃,极端最高气温为41.2℃，极端最低气温为-5.7℃；流域多年平均降雨量为1831.5mm，多年平均径流深为1077.3mm；多年平均相对湿度为77%；多年平均风速1.3m/s，多年平均最大风速15.9m/s。 xx水库电站位于xx市永福溪干流中游，是永福溪干流梯级开发的第三级。坝址位于永福镇xx村下游约1.0km的峡谷进口处，坝址以上控制流域面积211km2，水库总库容820万m3, 调节库容455万m3，库容系数为2.0％，水库调节性能为季调节。
水库正常蓄水位545.0m，死水位530.0m，最大坝高58.3m，最大水头219.19m，额定水头198.0m。厂房位于官田乡下浙村，为地面厂房，引水系统长约3.4km。总装机容量24MW，保证出力3.24MW，多年平均发电量8960万kW.h，年利用小时3733h，机组额定流量7.27m3/s。 本工程水库总库容为820万m3, 拦河坝最大坝高58.3m，电站总装机容量24MW，按《防洪标准》（GB50201-1994）和《水利水电工程等级划分及洪水标准》（SL252-2000）规定，本工程的工程等别为Ⅳ等，属小(1)型工程。大坝、泄水建筑物、引水建筑物、厂房等主要建筑物按4级建筑物设计，次要及临时工程按5级建筑物设计。 根据《中国地震动参数区划图》（GB18306-2001）的划分，地震动反应谱特征周期为0.45s，地震动峰值加速度为0.05g。相应本区域地震基本烈度为Ⅵ度。 1.2 枢纽布置及主要建筑物 本工程主要建筑物由拦河坝、泄水建筑物、引水系统、发电厂房和开关站等组成。本工程水库总库容为820万m3, 拦河坝最大坝高58.3m，电站总装机容量24MW，按《防洪标准》（GB50201-1994）和《水利水电工程等级划分及洪水标准》（SL252-2000）规定，本工程的工程等别为Ⅳ等，属小(1)型工程。大坝、泄水建筑物、引水建筑物、厂房等主要建筑物按4级建筑物设计，次要及临时工程按5级建筑物设计。 拦河坝为砌石拱坝，按30年一遇洪水设计，200年一遇洪水校核，水库正常蓄水位545.0m，设计洪水位为545.33m，校核洪水位为547.26m。拱坝体型为单心圆双曲拱坝，坝顶高程547.30m，坝底高程489.0m，最大坝高58.3m，顶宽3.3m，底厚11.9m，拱坝厚高比0.204，
