会泽县老厂乡田尾巴水库工程
蓄水安全鉴定
监理自检报告曲靖嘉信水利水电工程监理有限公司
二0一三年六月
批准: 杨涛
审核: 严志孝
编写: 毛家正
曲靖嘉信水利水电工程监理有限公司
二0一三年六月二十五日
目录
1工程施工概况1
1.1监理合同范围1
1.2工程标段划分情况1
1.3工程特性及主要技术指标、质量要求1 1.4工程总体进度安排3
1.5工程参建单位3
2工程建设监理综述3
3工程进度和已完成的工程形象5
3.1导流隧洞工程5
3.2输水隧洞工程5
3.3溢洪道土建工程5
3.4大坝工程5
3.5观测仪器埋设、监测工程6
3.6完成的主要工程量6
4工程质量目标控制9
4.1工程质量控制基本依据9
4.2工程质量控制标准9
4.3质量管理保证体系9
4.4质量控制工作流程10
5工程质量控制的主要内容11
5.1施工准备阶段质量控制主要内容11
5.2施工实施阶段质量控制主要内容12 6施工质量控制13
6.1原材料质量控制13
6.2土建工程14
6.3、大坝填筑质量控制17
6.4、大坝帷幕施工18
6.5闸门和启闭机安装20
7工程缺陷处理22
8分部工程验收与质量评定22
9施工安全及环境保护监理23
10 安全监测设施埋设及观测24
11工程质量评价24
12工程监理大事记28
1工程施工概况
1.1监理合同范围
田尾巴水库工程施工监理合同于2009年9月签定，监理合同范围为田尾巴水库工程施工合同，即大坝枢纽工程。大坝枢纽布置包括大坝、溢洪道、输水（兼导流）隧洞。
1.2工程标段划分情况
一标段（C1标）：大坝、溢洪道及公路工程。其中坝顶沥青碎石路面未完工，其余部分已完工，待验收。
二标段（C2标）：导流输水隧洞工程。已完工，待验收。
1.3工程特性及主要技术指标、质量要求
根据《水利水电工程等级划分及洪水标准》（SL252-2000）的规定，确定田尾巴水库工程等别为Ⅳ等，水库枢纽工程主要建筑物大坝、输水（兼导流）洞及溢洪道按4级建筑物设计，临时导流围堰等次要建筑物按5级建筑物设计。
大坝坝型为碾压式粘土心墙土石坝，坝轴线长157m，坝顶宽6.0m，高程
2371.0m，最大坝高37.9m。上下游坝坡均为两级变坡：上游高程2371～2356m 为1:2.25，高程2356～2338m为1:2.50；下游高程2371～2351m为1:2.00，高程2351～2334m为1:2.25。坝壳料为风化料，心墙料为粘土料。上游坝面护坡高程2338～2345m采用块石护坡，其余部分采用混凝土预制小板护坡。
下游坝面护坡采用混凝土方格网种植三叶草护坡。防浪墙为C20混凝土，顶部高程为2372.20m。
溢洪道布置于左坝肩岸坡上，为正槽式溢洪道，采用驼峰堰，堰顶高程2368.00mm，无闸门控制，溢流堰净宽6m，陡槽段宽3m，末端设置消力池及
护坦消能，溢洪道总长342.0m。设计洪水下泄流量22.50m3/s，校核洪水下泄流量31.80m3/s，溢流堰最大单宽流量为5.30m3/s，尾部为8.67m3/s。护坦段为M7.5浆砌石支砌，其余段采用钢筋混凝土衬砌。
输水（兼导流）隧洞布置于大坝左岸山体内，进口底板高程2345.13m，总长度236.20m，采用C20钢筋混凝土衬砌。隧洞设工作闸门及检修闸门各1道。
大坝填筑各种填筑料及帷幕灌浆的技术参数：
坝壳料每层铺筑厚度50cm，采用进退错距法18t振动平碾碾压10遍，干密度γd≥1.85g/cm3，渗透系数k≥1×10-4cm/s，含水率W=10～16%。
粘土心墙填筑铺料厚度30cm，采用进退错距法18t振动平碾碾压8遍，干密度γd≥1.30g/cm3, 压实度ρ=0.97，含水率W=30.0～38.0%，渗透系数K ≤5.0×10-5cm/s。
反滤料填筑铺料厚度50cm，采用进退错距法18t振动平碾压8遍，压实干密度γd≥2.10g/cm3, 渗透系数k＞1×10-3cm/s，石粉含量≤5%（洗筛值）。
帷幕线为B0-037.176～B0+243.324，其中B0-037.176～B0+129.324段灌浆孔按单排孔布置，孔距1.5m，B0+129.324～B0+243.324段灌浆孔按三排梅花形布置，孔距1.5m，排距1.5m。帷幕灌浆底界伸入相对隔水层不少于5m，相对隔水层透水率q≤10Lu，设计防渗标准为q≤10Lu。
灌浆压力按灌浆试验确定，灌浆压力第一段0.15～0.20MPa，其余段按公式计算。灌浆压力为孔底压力。灌浆孔的基岩段长小于6m时，采用全孔一次灌浆法，大于6m时，采用自上而下分段灌浆法。混凝土盖板和基岩的接触段应先行单独灌浆并应待凝，接触段在岩石中的长度不得大于2m。
1.4工程总体进度安排
工程于2009年10月开工，计划2012年3月竣工，总工期907个日历天，由于工程地质情况复杂，施工场地狭窄，施工难度大，受天气影响等因素，经
各方研究决定对施工总进度计划进行调整，计划于2013年4月工程全面完成。
1.5工程参建单位
建设单位：会泽县老厂乡田尾巴水库工程建设管理局
设计单位：云南能阳水利水电勘察设计有限公司
监理单位：曲靖嘉信水利工程监理有限公司
第三方检测单位：曲靖诚丰岩土工程试验检测有限公司
施工单位：
大坝、溢洪道及公路工程：曲靖市水利水电开发有限责任公司。
输水（兼导流）隧洞工程：昆明新跃建筑工程有限公司。
2工程建设监理综述
2009年9月曲靖嘉信水利水电工程监理有限公司与会泽县老厂乡田尾巴水库工程建设管理局签定了《田尾巴水库工程建设监理合同》，于2009年 10月9 日进驻工地正式开展现场监理工作。
（1）建设监理工作期限
建设监理服务期限为2009年10月工程开工至工程完成。
（2）合同工作范围
田尾巴水库工程的监理工作范围为：经批准的建设工程项目，共包括：为实施本合同工程所需的永久工程及相关的一切临时工程、辅助工程的监理以及业主指定的与本合同工程相关的其他监理任务。
（3）监理工作方法
主要采取巡视检查、平行检查、旁站监理、跟踪检查等方法进行质量检查。
检查内容主要包括审查设计图纸、施工组织设计和施工措施等，检查验收承包商使用的所有原材料、试验检测、施工现场工序检查验收等，督促落实施工措施、现场施工工艺等。按照监理合同的约定，对主体建筑物的隐蔽工程
部位和重要建筑物的基础工程部位，重要建筑物的混凝土施工的配料、拌和、运输、入仓、振捣进行旁站监理。
田尾巴水库工程监理部实行总监负责制，由各专业工程师组成项目监理部，下设水工﹑测量﹑地质﹑金属结构﹑合同等各专业监理工程师，按工程进度需要各专业工程师逐次进场。做到了专业配套，人员齐备，对整个工程现场进行全面的监督管理。
监理人员进场后，针对本工程的特性、建设环境、工期和技术要求以及建设监理合同文件的规定，结合公司质量手册，编制了“田尾巴水库工程建设监理规划”、“田尾巴水库工程建设监理工作大纲”及“田尾巴水库工程建设监理实施细则”，制订了“监理机构内部工作管理制度”、“总监理工程师工作职责”、“各专业监理工程师工作职责”、“监理员工作职责”、“技术文件审核、审批制度”、“材料、构配件和工程设备检验制度”、“现场质量检验制度”、“工程计量付款签证制度”、“会议制度”、“工程质量事故、施工现场紧急情况报告制度”、“工程验收制度”、“旁站监理制度”、“安全生产、文明施工监理工作制度”等监理工作制度，做到分工明确具体，责任落实到人。
在实施监理工作过程中，监理工程师按照建设监理合同及相关文件赋予的职责和权力，严格按照招标文件及规程规范要求对工程各工序进行监督控制，以“守法、诚信、公正、科学”的原则开展合同工程的建设监理活动，保安全、抓质量，促进度，全面推进工程建设。
3工程进度和已完成的工程形象
3.1输水（兼导流）隧洞工程
隧洞工程于2009年10月1日开工，2010年12月14完工，其中2010年
西双湖水库除险加固工程 蓄水安全鉴定 监理自检报告 江苏河海工程建设监理有限公司 东海县西双湖水库除险加固工程建设监理部 2019 年 9 月
目录 一、工程概况 二、监理规划 三、监理过程 （一）质量控制 （二）投资控制 （三）进度控制 （四）施工安全与环境保护 （五）合同管理与信息管理 四、监理效果 （一）工程质量 （二）工程进度 （三）工程投资 （四）工程安全 五、工程评价 六、经验与建议 七、附件 附件1、监理机构主要人员情况表 附件2、工程建设监理大事记 附件3、单元工程质量评定汇总表 附件4、原材料检测统计表
东海县西双湖水库除险加固工程 蓄水安全鉴定监理自检报告 江苏河海工程建设监理有限公司 东海县西双湖水库除险加固工程建设监理部 （2019年9月） 一工程概况 （一）基本概况 西双湖水库兴建于1958年3月，1960年6月建成蓄水。集水面积22.3km2，总库容1760万m3，其中防洪库容625万m3，兴利库容1211万m3。是一座以防洪、灌溉、城镇工业和民用供水为主，结合水产养殖等综合利用的中型水库。工程规模及建设标准：该水库防洪标准为50年一遇设计，1000年一遇校核，相应的设计水位为32.19m（废黄河高程系，下同），校核水位为32.75m。（二）主要建设内容 ①主坝坝身局部复土结合防汛路加高，局部坝身灌粘土浆，局部坝基灌水泥浆进行防滲处理，护坡整修及新建，坝后反滤体拆建及新建，新建坝顶防汛路及坝后排水设施。 ②南泄洪闸原位拆建，东泄洪闸原位拆建，南泄洪闸穿过铁路部分护砌； ③3号涵洞原位拆建重建，4号涵洞原位拆建重建。 ④原进库桥过水能力不够，新建一座进库桥。
******水库扩建工程 下闸蓄水安全鉴定工作报告 ***市***有限公司 二○一三年十月
批准：*** 审定：** 编写：*** 编制单位：***市***有限公司
一、工程概况 1.1、工程位臵 ******水库扩建工程位于***镇***村，坝址距***城约10.00km。 1.2、立项、初设文件批复 20**年5月***市发展和改革委员会以《关于******水库扩建工程可行性研究报告的批复》（*发改农[20**]**号）予以批准立项，工程估算投资13909.00万元（其中征地移民费3512.00万元）。 20**年6月，四川院编制完成了《***市******水库扩建工程初步设计报告》，20**年8月，***水务局、发展和改革委员会以《关于审批***水库扩建工程初步设计报告的请示》（*水务文[20**]108号、璧发改项目…20**?2号）分别上报***市水利局、***市发展和改革委员会。20**年9月，***市水利局、发展和改革委员会以《关于******水库扩建工程初步设计报告的批复》（*水许可[20**]**号）予以批复，主要批复意见为同意扩建后的***水库为Ⅲ等中型工程，总库容1145.00万m3。初设批复概算总投资13612.00万元（含征地移民费3676.21万元），资金来源：中央补助资金6806万元，市、县及项目法人自筹资金6806万元，总工期24个月。 1.3、工程建设任务及主要特征指标 ******水库扩建工程建设任务是：将***水库扩建为Ⅲ等中型水利工程，发挥以城市防洪为主，兼有城乡供水、农业灌溉和农村人畜供水等综合效益。
XX水电站蓄水安全鉴定工作大纲 1 任务与工作范围 1.1 任务 依据水利部《水利水电建设工程蓄水安全鉴定暂行办法（水建管[1999]177号）》的要求，受XXXXX电力建设有限公司委托，XXXX水利科学研究院组织专家对多XXXXXX水电站水库大坝进行蓄水安全鉴定。 1.2 工作范围 经与业主和上级主管部门研究，确定本次蓄水安全鉴定工作范围为拦河大坝、厂房、导流泄洪洞、进水闸、冲沙闸等。 2 基本要求 安全鉴定应对工程设计、施工和运行初期与蓄水安全有关的问题逐一进行安全评价。 （1）蓄水安全鉴定应严格遵照水利部《水利水电建设工程蓄水安全鉴定暂行办法》的具体要求进行工作。 （2）评价设计质量依据现行国家及行业技术标准进行。设计变更须阐明原因，重要设计变更需有原审批的文件。超出规范要求的问题须进行充分论证。 （3）评价施工、安装质量依据现行规范、规程要求进行。对工程及设备的缺陷和质量事故要进行处理并提出评价。 （4）参建各方提供资料必须真实、准确、可靠，并对所提供资料的准确性负责；鉴定单位提出的鉴定报告必须客观、公正、科学，并对鉴定结论负责。 （5）所有文件中的数据、术语、符号应规范、统一。 3 安全鉴定的主要内容 3.1 工程形象面貌与工程防洪、度汛安全性评价 （1）检查工程形象面貌是否符合下闸蓄水要求； （2）工程防洪安全性评价（包括设计洪水标准是否合适，坝顶安全超高是否满足）。
3.2 大坝(厂房)安全性评价 （1）坝基及库岸工程地质与水文地质条件评价； （2）坝基及库岸工程处理措施安全性评价； （3）大坝抗震安全性评价； （4）大坝渗流安全性评价； （5）大坝结构安全性评价。 3.3 泄洪导流洞安全性评价 （1）泄洪导流洞泄流能力评价； （2）结构安全性评价； （3）消能防冲设施评价。 3.4 进水闸安全性评价 （1）进水闸水力学安全评价； （2）进水闸的结构安全性评价； （3）进水闸的运行可靠性评价。 3.5 冲沙闸安全性评价 （1）冲沙闸水力学安全评价； （2）冲沙闸的结构安全性评价； （3）冲沙闸的运行可靠性评价。 3.6 大坝安全监测设施及监测资料分析评价 4 安全鉴定成果 《多贡麻水电站水库蓄水安全鉴定报告》 5 蓄水安全鉴定所需准备的资料 为满足水电站水库蓄水安全鉴定工作的需要，项目法人应组织建设各方准备工程安全鉴定所需的各种工程资料（含图片、录象样本等）。 鉴定工作所需工程资料包括以下三类： 第一类：初步设计报告、设计自检报告、施工自检报告、监理自检报告、运行管理自检报告、工程安全及分析报告、重大问题的专题研究论证报告等，这

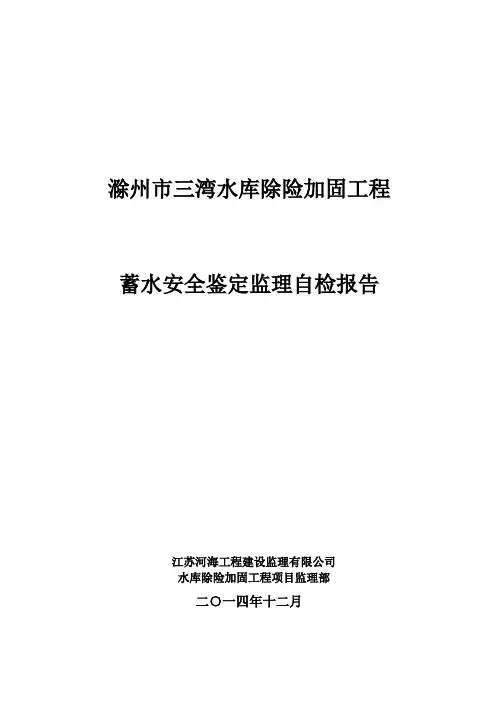

市三湾水库除险加固工程蓄水安全鉴定监理自检报告 河海工程建设监理 水库除险加固工程项目监理部 二○一四年十二月
