当前位置:文档之家› 消防给水-自动灭火系统压力试验一览表

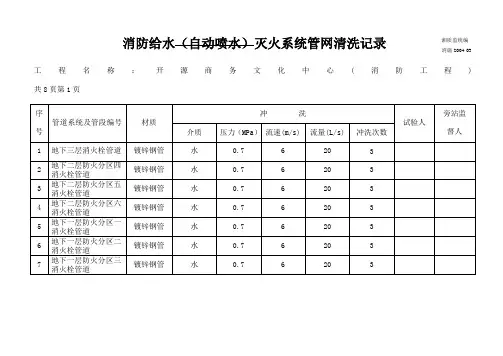

消防给水-自动灭火系统压力试验一览表

消防给水-自动灭火系统压力试验一览表

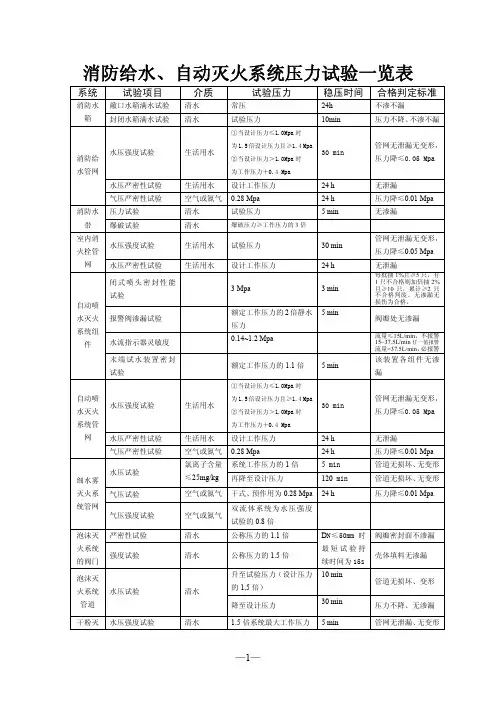

消防给水、自动灭火系统压力试验一览表

消防自动喷水灭火系统说明

1.自动喷水灭火系统简介 自动喷水灭火系统具有自动喷水灭火和报告火情的基本功能,是当今世界上公认的最为有效的自救灭火设施,是应用最广泛、用量最大的自动灭火系统,距今已有160年的历史。美国1965 年作过统计,早在技术远不如目前发达的1925~1964 年共40年间,在安装喷淋灭火系统的建筑物中,共发生火灾75290 次,灭控火的成功率高达96.2%,其中工业厂房和仓库占有的比例高达87.46%。 自动喷水灭火系统的类型较多,基本类型包括湿式、干式、预作用及雨淋自动喷水灭火系统和水幕系统等。用量最多的是湿式系统。在已安装的自动喷水灭火系统中,70%以上为湿式系统。 1.1 湿式自动喷水灭火系统 1.1.1 适用范围。湿式系统应用于环境温度不低于4℃,且不高于70℃的场所。 1.1.2 系统组成。湿式系统由闭式洒水喷头、水流指示器、湿式报警阀组以及管道和供 水设施等组成,并且管道内始终充满有压水。湿式系统必须安装在全年不结冰及不会出现过热危险的场所内,该系统在喷头动作后立即喷水,其灭火成功率高于干式系统。(见图1)。 图 1 湿式统示意图 1-水池2-水泵3-止回阀4-闸阀5-水泵接合器6-消防水箱7-湿式报警阀组8-配水干管9-水流指示器10-配水管11-末端试水装置12-配水支管13-闭式洒水喷头14-报警控制器 P-压力表 M-驱动电机 L-水流指示器 1.1.3 工作原理。湿式系统的工作原理是:火灾发生时,高温火焰或高温气流使闭式喷 头的热敏感元件动作,喷水灭火。此时,管网中的水由静止变为流动,则水流指示器就被感应送出电信号,在报警控制器上指示某一区域已在喷水,持续喷水造成湿式报警阀上部水压低于下部水压,这种压力差达到一定值时,原来处于关闭状态的阀片就自动开启。此时,压力水通过湿式报警阀,流向干管和配水管,同时,水通过细管进入水力警铃,发出火警声号;压力开关动作启动消防水泵,向管网加压供水,达到持续自动喷水灭火的目的。 1.1.4 系统特点。湿式系统具有以下特点与功能: a.与其他自动喷水灭火系统相比较,结构相对简单,处于警戒状态时,由消防水箱或稳压泵、气压给水设备等稳压设施维持管道内充水的压力。发生火灾时,由闭式喷头探测火灾水流指示器报告起火区域,报警阀组或稳压泵的压力开关输出启动供水泵信号,完成系统的启动。系统启动后,由供水泵向开放的喷头供水,开放的喷头将供水按不低于设计规定的喷水强度均匀喷洒,实施灭火。为了保证扑救初期火灾的效果,喷头开放后,要求在持续喷水时间内连续喷水。 图2 湿式自动喷水灭火系统原理图 b.湿式系统适合在温度不低于4℃并不高于70℃的环境中使用,因此绝大多数的常温场所采用此类系统。经常低于4℃的场所有使管内充水冰冻的危险,高于70℃的场所管内充水汽化的加剧有破坏管道的危险。 1.1.5 系统组件 a.湿式报警阀 只允许水流入湿式灭火系统并在规定压力、流量下驱动配套部件报警的一种单向阀。

未来消防系统发展的趋势——智能消防炮

火灾的发生给国家和人民的生命财产造成很大损失,特别是在一些无人值守的大空间场合,火灾一旦发生,其造成的损失将更加惨重。仅仅依赖传统的防火警戒和扑救模式,对于大型工矿企业和建筑是远远不够的。 目前很多国家对展览厅、体育馆、仓库等大空间建筑物内的灭火系统进行论证研究,认为:采用与火灾探测器联动的自动消防炮是解决这一问题的较好方案。 (一)什么是智能消防炮? 指在无人工干预的情况下自动发现火灾,判断火源点的位置,自动调整消防炮的回转和俯仰角度,使其喷射口对准起火点,并展灭火作业的消防炮灭火系统。 与固定消防炮的区别:主动探测、主动定位、自动控制。 与电动固定消防炮的区别:主动探测、主动定位。是远控炮的升级换代产品。 (二)设置场所 1、按国家标准要求需设置自动喷水灭火系统; 2、火灾类别为A类; 3、空间高度较高,采用自动喷水灭火系统难以有效探测、扑灭及控制火灾的大空间场所。如大剧院、体育馆、美术馆、艺术馆和候机楼厅等大空间环境。 4、PS:高大空间场所是指民用和工业建筑物(或构筑物)内净空高度大于8米,仓库建筑物类净空高度大于12米的场所。

(三)类型 1、寻的式智能消防炮灭火系统 大空间自动寻的消防炮灭火系统具有主动探测、自动定位和有效控制的灭火功能,既实现自动喷水灭火,又解决常规自动喷水系统感温部件在大空间场所内反应不及时的问题,灭火后自动关闭系统,能够重复启闭和多次使用,是一种经济和高效的智能灭火系统。 2、扫射式智能消防炮灭火系统 多应用在室外危险场所。 江西西河机械设备有限公司,是一家集科研、设计、开发、生产安装、服务、技术培训为一体的专业化企业。目前主要消防产品包含消防炮、炮塔、泡沬灭火系统、防撞调压消火栓、炮座、石化专用消火栓箱、船用消防炮、船用泡沬灭火系统等。所有系列产品均经公安部消防产品检测中心的认可,并取得型式认可证书。

消防安全技术综合能力精选习题:自动喷水灭火系统

消防安全技术综合能力精选习题:自动喷水灭火系统 第三篇消防设施安装、检测与维护管理 第四章自动喷水灭火系统 一、单项选择题 1.闭式喷头密封性能试验的试验压力为3.OMPa,保压时间不少于()min。 A.2 B.3 C.5 D.10 2.计算喷头质量与合格检验报告描述的质量偏差,偏差不得超过()%。 A.2 B. 3 C.5 D.10 3.雨淋报警阀启动装置中电动系统的组成不包括()。 A.火灾探测器 B.电磁阀 C.联动控制系统 D.闭式喷头 4.公称动作温度为260~302℃时,易熔原件喷头轭臂应为()。

B.红色 C.绿色 D.橙色 5.公称动作温度为260℃时,玻璃球喷头玻璃球颜色应为()。 A.绿 B.蓝 C.紫 D.黑 6.充气连接管路的接口安装在报警阀气室充注水位以上部位,充气连接管道的直径不得小于()mm。 A.20 B.15 C.10 D.5 7.雨淋报警阀组的()应安装在雨淋阀的水源一侧。 A.压力表 B.水传动管 C.观测仪 D.操作阀门 8.自动喷水灭火系统中管网的强度试验和严密性试验应采用()作为介质进行试验。

B.氮气 C.二氧化碳 D.水 9.下列有关报警阀组的安装距离要求,不正确的是()。 A.报警阀阀体底边距室内地面高度为1.2m B.侧边与墙的距离不小于0.5m C.正面与墙的距离不小于0.5m D.报警阀组凸出部位之间的距离不小于0.5m 二、多项选择题 1.下列符合干式报警阀组安装要求的是()。 A.安装在不发生冰冻的场所 B.安装完成后,向报警阀气室注入高度为50~100mm的清水C.止回阀、截止阀安装在排气连接管路上 D.安全排气阀安装在气源与报警阀组之间,靠近报警阀组一侧E.加速器安装在靠近报警阀的位置,设有防止水流进入加速器的措施 2.管网的水压试验条件包括()。 A.环境温度不低于5℃,当低于5℃时,采取防冻措施 B.系统设计工作压力不大于1.0MPa的,水压强度试验压力为设计工作压力的1.5倍,且不低于1.4MPa C.系统设计工作压力大于1.0MPa的,水压强度试验压力为工

消防管道压力试验(非验收)

消防管道打压试验方案 消防管道打压试验方案 1 范围 本方案适用于公司内部消防管道的年度打压试验,用于测试消防供水压力是否达到灭火要求的标准以及充实水柱扬程是否达标。 本方案不适用于新建、改建、扩建及技改项目的消防管道的验收。 按照本方案实施得出的结论,只适用于公司的内部验证,不能作为法律要求的第三方检测合格的证明。 2 规范性引用文件 下列文件对本方案的应用是必不可少的。 GB 50974-2014 消防给水及消火栓系统技术规范(7.4.12) 公司消防管道设计图纸(查询管网走向、灭火器布置、最不利点、管网设计压力) 3 术语和定义 下列术语和定义适用于本标准。 3.1 充实水柱full water spout 从水枪喷嘴起至射流90%的水柱水量穿过直径380mm圆孔处的一段射流长度。 3.2高层建筑high-rise building 建筑高度大于27m的住宅建筑和建筑高度大于24m的非单层厂房、仓库和其他民用建筑(详细计算参阅标准)。 4 基础数据/目的 准备工作: 卷尺、制作直径380mm的圆孔、压力表量程为管道设计压力的1.5倍、笔、记录表。

标准限值取值表 1MPa=100m水柱;0.1MPa=10m水柱。 5 单位职责 安全工程师: 1负责本方案的实施和解释; 2是本方案的总实施人,负责下达各项指令; 3负责记录各项数据,并填写记录表; 消防泵管理单位: 1 协助安全工程师实施本方案; 2 在接到安全工程师的指令后开启/关闭消防给水泵; 3 最不利点两名人员操作消防设施,做射水试验。 注意事项: 当近消防泵管道出口压力示数(查看压力表)超过工作压力时应及时停泵。 6试验流程 6.1最不利点选取 最不利点确定有如下方法: 1 查看消防设计图纸或消防设计说明 2 距离消防泵房最远点、高度最高点 6.2静压力测定: 设备部在最不利点安装压力表(如最不利点已经预安装压力表可直接使用),在稳压泵或水箱状态下查看压力是否满足要求。 注:消防供水泵不工作。

全自动扫描定位消防水炮灭火系统

共安智能科技有限公司https://www.doczj.com/doc/2a19262660.html,/ 大空间消防水炮火源、自动灭火、灭火后自动停止。具有定位精确、灭火效率高、保护面积大、响应速度快的特点;同时对非火灾区域所造成的损失可减至最少;另外有现场图象传输功能,使灭火过程可视化。 (1大空间消防水炮自动控制功能:在其受保护的空间场所内,若发现有火源,前端探测器发出报警,报警信号传输给消防炮的中央控制系统,发出指令启动消防炮寻找火源,确定火源的具体位置后,打开水泵及电动阀门,对应火源区域的两台消防炮自动指向火源,进行准确的射水灭火,灭火后自动停止。若有新的火源发生,则重复以上的喷水灭火动作; (2)大空间消防水炮值班室远程操作功能:值班室人员通过消防控制台上的监视器图象信号,及时掌握现场火灾情况。若发现受保护空间场所内有火源发生,则值班室人员可通过消防炮控制台操作消防炮自动对准火源,通过消防控制中心控制台上的面板按键直接启动水泵及电动阀进行射水灭火;

共安智能科技有限公司https://www.doczj.com/doc/2a19262660.html,/(3)大空间消防水炮现场人员手动操作:现场人员发现火源,通过消防炮现场控制器上的面膜按键,就可以直接操作消防炮对准火源,直接启动水泵及电动阀进行射水灭火。 1)快速反应,系统报警响应时间一般不大于30秒。适宜大空间布局,精准度高,自动寻找着火点,精确定位并有效快速扑灭火源;根据着火点远近自动进行直流柱状或喷雾散花式射水,有效灭火同时保护到人身及财物安全; 2)减少误操作;不会因喷头冻、碎等; 3)灭火出水量大,射程远,初期火灾扑救效果好。实际上目前国内的水炮供水可达50~60L/s。根据高空水炮的工作压力和水炮仰角不同,其射程可达45m~70m。当火场需要40L/s流量的消防用水时,出水量相当于传统消火栓系统8只5L/s流量的水枪。 4)启动停止方便。全天候主动火灾监控,全方位的主动射水灭火。当其保护的现场一旦发生火灾,装置及时启动、发出信号,启动水泵、打开电磁阀、消防报警器等系统配套设施。火灾扑灭后主动关闭阀门、系统复位。节省水资源,最大限度降低了火灾现场的水灾危害。 5)维护费用较低,灭火装置供水、供电线路简单,有利于工程设计和施工。 大空间消防水炮的这些优点有利于促进资源合理利用。

气体灭火系统调试

气体灭火系统调试: 气体灭火系统在安装完毕投入使用前,必须进行系统的测定和调试。 系统调试时应请监理等有关单位参加。并提前通知相关施工单位做好保护工作。调试过程中要认真做好记录,仔细填写系统调试报告。调试达标后请监理签字认可。 调试过程按以下内容进行: 1)试验气体能喷入被试验防护区内,且能从被试验防护区的每个喷嘴喷出。 2)有关控制阀门控制正常。 3)有关声、光报警信号正常。 4)储瓶间内的设备和对应防护区内的输送管道无明显晃动和机械性损坏。 5)管网式气体灭火系统自动控制、手动控制和机械应急操作三种启动方式都能正常运行。 气体灭火系统和火灾自动报警系统的联动调试: 当气体灭火系统调试完毕,进入正常状体后,再进行系统与火灾自动报警系统的整体调试。在进行联动设备的整体调试前,由公司调试工程师预先编制出详细的各联动模块的联动逻辑关系图后,按要求进行调试。

2)集流管焊接前的制作方法、安装前的要求及油漆颜色 (1)应采用机械加工的方法; (2)应做防腐处理; (3)安装前应清晰内腔并封闭出口; (4)集流管外表面应涂红色油漆。 3)选择阀的安装要求 (1)选择阀操作手柄应安装在操作面一侧,当安装高度超过 1.7M时应采取便于操作的措施。 (2)采用螺纹连接的选择阀,其与管道连接处宜采用活接头; (3)选择阀上应设置标明防护区名称或编号的永久性标志牌,并应将标志牌固定在操作手。 管网水压强度试验和气体严密性试验: 1、水压强度试验 高压气体灭火系统输送管道的水压试验压力应为工作压力的1.5倍,水压强度试验时将压力升至试验压力后保压5min,检查管道各连接处应无明显滴漏,目测管道应无变形。 2、气压严密性试验 高压气体灭火系统输送管道的水压强度试验合格后,还需进行气压严密性试验,加压介质可采用空气或氮气,试验压力为水压强度试验压力2/3,试验时应将压力升至试验压力,关断试验气源后,3min内压力降不应超过试验压力的10%,且用涂刷肥皂水等方法检查防护区外的管道连接处,应无气泡产生。

一级消防工程师技术实务习题:自动喷水灭火系统

学尔森整理“一级消防工程师技术实务习题:室内外消防给水系统”,更多关于一级注册消防工程师考试模拟试题,请搜索“学尔森消防工程师考试”。 第1页:单项选择题第2页:多项选择题第3页:答案 一级消防工程师《消防技术实务》习题汇总 一、单项选择题 1.湿式自动喷水灭火系统由( )组成。 A.闭式喷头、管道、湿式报警阀组、水流指示器和供水设施 B.开式喷头、管道、湿式报警阀组、水流指示器和供水设施 C.闭式喷头、管道、湿式报警阀、火灾自动报警系统和供水设施 D.开式喷头、管道、湿式报警阀、火灾自动报警系统和供水设施 2.配水管道应采用内外壁热镀锌钢管或铜管、涂覆钢管和不锈钢管,其工作压力不应大于( )MPa。 A.0.8 B.1.2 C.1.5 D.2 3.( )适用于在环境温度不低于4℃,且不高于70℃的环境中使用。 A.湿式系统 B.干式系统 C.预作用系统 D.雨淋系统 4.自动喷水灭火系统设置场所的危险等级应根据建筑规模、高度以及火灾危

险性、火灾荷载和保护对象的特点等确定。下列建筑中,自动喷水灭火系统设置场所的火灾危险等级为中危险级I级的是( )。 A.建筑高度为50m的办公楼 B.建筑高度为23m的四星级旅馆 C.2000个座位剧场的舞台 D.总建筑面积5600m2的商场 5.发生火灾时,湿式喷水灭火系统是由( )探测火灾。 A.火灾探测器 B.水流指示器 C.闭式喷头 D.压力开关 6.设置湿式自动喷水灭火系统的房间,起火时喷头动作喷水,水流指示器动作并报警,报警阀动作,延迟器充水,启泵装置动作报警并直接启动消防水泵,该系统应选择的启泵装置是( )。 A.压力开关 B.电接点压力表 C.流量开关 D.水位仪 7.发生火灾时,雨淋系统的雨淋阀由( )发出信号开启。 A.闭式喷头 B.开式喷头 C.水流指示器

大空间建筑消防设施探讨——自动消防水炮系统(3)示范文本

大空间建筑消防设施探讨——自动消防水炮系统 (3)示范文本 In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of Each Link To Achieve Risk Control And Planning 某某管理中心 XX年XX月

大空间建筑消防设施探讨——自动消防水炮系统(3)示范文本 使用指引:此操作规程资料应用在实际工作生产管理中为了保障过程顺利推进,同时考虑各个环节之间的关系,每个环节实现的具体要求而进行的风险控制与规划,并将危害降低到最小,文档经过下载可进行自定义修改,请根据实际需求进行调整与使用。 本网据《中国消防》报道: 对于高度大于13米的大空间,尤其是具有较高美观要 求的网架结构及玻璃幕顶的建筑,虽然闭式喷淋灭火系统 能够起到保护钢屋架的作用,但在实际设计及施工中,尤 其是对于不规则屋顶,存在较大的难度。 目前日本、欧美等国家在机场、体育馆等大空间建筑 中,普遍使用消防水炮系统,该系统早期常用于码头及大 型露天油库,近年来被越来越多地应用于室内大空间场 所,如日本关西机场、首都体育馆、东莞国际会议中心、 深圳会展中心、天津滨海国际汽车城等。自动消防炮系 统,不仅可以遥感、自控、自锁,可自动对准着火点自动

喷水,而且可与火灾探测系统联动,采用双波段图像火灾自动探测与空间定位补救技术及光截面图像感烟火灾探测技术,可解决大空间火灾报警,具有控制距离远、保护面积大、反应速度快、可靠性高等优点,可远程定点扑灭早期火灾。 国外对消防水炮的研制和应用技术已比较成熟,如日本报知机水炮,设计先进、制做精细、性能优越,但其价格昂贵,每台约100万人民币。国内近年来开始对消防水炮进行研制,上海消防科研所、中国科技大学合肥科大立安安全技术公司等已成功地将消防水炮应用于室内消防。 自动消防水炮联动系统经火灾探测器探测报警并进行图像显示后,通过联动控制器联动,扫描确定着火点坐标,驱动消防水炮对准着火点,并启动消防水泵,通过压力继电器设定的水压值自动开启消防电磁阀喷水灭火。当火灾探测器结束警报时或设定时间内,联动控制器关闭水

消防管道自动喷洒管道打压方案

消防管道打压方案 1.打压范围: 新邦·名郡项目消防系统工程1标段(2#、3#、5#、6#、8#、12#、13#、15#住宅楼)内的消防、喷洒管道。试压时每个单体楼单独试压; 2.打压介质: 由建设单位提供的自来水 3.打压前的准备工作: 试压泵1台、压力表2只、记时器、管钳(按管径)、扳手1套、泄水阀、水桶、手电筒、记录笔、雨靴等。 4、材料准备 试验用的管道、管件、塑料胶管、电工胶布/防水胶布、麻丝/生料带等 5、管网试压前应具备的条件 确认所试压管道系统管道施工完毕;支吊架(防晃支架)安装完毕;试验用新购买的压力表已经厂家校验有合格证,精度不低于 1.5级,表的满刻度值为最大被测压力的 1.5-2倍,每试验段使用的压力表不少于2只。具有完善的并经批准的方案。水源、 电源已具备水压试验条件。对支撑管道的支吊架进行检查,必要时采取加固措施。 6、水压强度试验 管道水压试验:水压强度试验的测试点应设在系统管网的最低点,管道试压前要确定加水和排水点。试压介质为自来水,机具选用电动试压泵,压力表必须经检验合格。在试压管路的最高点设置DN25手动放气阀跟压力表,在最低点设泄水阀跟压力表。以电动试压泵对系统进行加压灌水,同时打开放气阀放气,直至放气阀有水流出,关闭放气阀,向管路增压。系统试压前在管道末端加临时盲板,关闭连接非试验区管道的阀门并记录。当管道内灌满水时检查系统是否有漏水点,确认无漏水点后再对系统慢慢加压,待管路压力升至0.5Mpa时对管网检查是否有泄漏、变形现象,确认管网无泄漏、无变形、无压降再缓慢升压,待管路压力升至1.0Mpa时再对管网检查是否有泄漏现象、变形现象,确认管网无泄漏、无变形、无压降,再对系统慢慢升压,压力达到试验压力(喷淋1.4MPa、消火栓1.0MPa)后,稳压30分钟后,管网应无泄漏、无变形,且压降不超过0.05MPa。

消防管道试压

消防管道安装后,分区进行试压、试压压力: 消火栓系统低区:1.6Mpa 高区:1.8Mpa 自动喷水系统低区:1.4Mpa 高区:1.4Mpa 2、管道压力试验应遵守的程序: 试压方案-→系统检查-→充水-→逐级升压-→检查-→稳压-→检查-→填写记录。 3、水压试验。行打压前先将管道充满水24小时后,用电动加压泵慢慢加压,当压力升至0.4Mpa时,停止加压,,立即组织人力进行管道检查工作,检查各焊口、接头位置是否有渗漏现象,如有渗漏就立即进行处理,如无渗漏则继续升压至0.8Mpa后,再停机检查,检查无故障再升压至1.6Mpa-1.8Mpa(喷水1.4Mpa)后停止升压,并保持1.5~2小时的压力时间,无渗漏现象为合格; 4、水压强度试验的测试点应设在系统管网的最低点。对管网注水时,应将管网内的空所排净,并应缓慢升压,达到试验压力后,稳压30min,目测管网应无泄漏和无变形,且压力降不大于0.05Mpa; 5、水压严密性试验应在水压强度试验和管网冲洗合格后进行。试验压力应为设计工作压力,稳压24h,应无泄漏; 6、自动喷水灭火系统的水源干管、进户管和室内埋地管道应在回填前单独地与系统一起进行水压强度试验和水压严密性试验。 5.8试压后对管道进行冲洗,水冲洗时管道中水流速度不得小于1.5m/s,并且每一段支管都应冲洗干净。 5.9喷头安装 1、喷头安装应在系统试压、冲洗合格后进行。 2、喷头安装时应采用专用的弯头、三通。 3、当喷头的公称直径小于10 MM时,应在配水干管或配水管上按装过滤器。 4、当通风管道宽度大于1.2M时,喷头应安装在其腹面以下部位。

5.10消防系统通水调试 消防系统通水调试应达到消防部门测试规定条件。消防水泵应接通电源并已试运转,测试最不利点的喷洒头和消火栓的压力和流量能满足要求。 供水管水压试验规范中规定水压试验的静水压力不得小于设计内水压力,且不得小于0.8Mpa。

湿式自动喷水灭火系统消防设施操作图解

湿式自动喷水灭火系统消防设施操作图解 一、湿式自动喷水灭火系统 1.系统用途 用于环境温度不低于4℃,且不高于70℃的高层建筑、宾馆、医院、剧院、办公楼、仓库、车库、工厂、船舶、地下工程等场所。 2.系统结构 湿式系统结构示意图 由闭式洒水喷头、水流指示器、湿式报警阀组以及管道和供水设施等组成,准工作状态时管道内充满用于启动系统的有压水的闭式系统。 3.工作原理 保护区域内发生火灾时,温度升高使闭式喷头玻璃球炸裂而使喷头开启喷水。这时湿式报警阀系统侧压力降低,供水压力大于系统侧压力(产生压差),使阀瓣打开(湿式报警阀开启),其中一路压力水流向洒水喷头,对保护区洒水灭火,同时水流指示器报告起火区域;另一路压力水通过延迟器流向水力警铃,发出持续铃声报警,报警阀组或稳压泵的压力开关输出启动供水泵信号,完成系统启动。系统启动后,由供水泵向开放的喷头供水,开放喷头按不低于设计规定的喷水强度均匀喷水,实施灭火。 4.系统工作流程图 湿式灭火系统动作流程图

5.系统各部件构成及用途 5.1湿式报警阀 湿式报警阀是只允许水单方向流入喷水系统并在规定流量下报警的一种单向阀。它在系统中的作用为:接通或关断报警水流,喷头动作后报警水流将驱动水力警铃和压力开关报警;防止水倒流。 湿式报警阀阀工作原理如图下图所示。 湿式报警阀组工作原理 如图所示,在伺应状态下,由于旁路管和补偿器在供水压力波动的情况下可使阀瓣上部水压大于其下部水压,同时在结构上阀瓣上承压面比下承压面面积大约15%,故可有效地防止因水压波动打开阀瓣而形成误报警。 当发生火灾使喷头动作喷水而造成系统侧水压下降,而旁路管的节流作用不能立即使系统侧压力与供水侧压力平衡,这个压力差就将阀瓣打开并向已开启的喷头连续供水,实施灭火。 5.2延迟器 延迟器是容积式部件,它可以消除自动喷水灭火系统因水源压力波动和水流冲击造成误报警。 功能特点 1)最大工作压力:1.2MPa 2)报警停止后,延迟器内水排空时间≤5min 3)报警延迟时间5~90s 4)当湿式报警阀因压力波动瞬时开放时,水首先进入延迟器,这时由于进入延迟器的水量很少,会很快经延迟器底部排水口排出,水就不会进入水力警铃或压力开关,从而起到防止误报警的作用。

消防水炮系统工作原理

1、自动消防炮灭火系统组成 自动消防炮灭火系统由水池、消防泵组、管网、电动阀门、消防炮、控制装置及电源部分等组成。 控制装置:控制装置包括消防炮定位器、消防炮解码器、消防炮控制器、现场手动控制盘、消防泵控制盘、消防炮集中控制盘等部件。 消防炮定位器:安装在消防炮炮体上,向消防控制中心提供现场的红外视频信号和彩色信号。 消防炮控制器:接收定位器提供的信号,发出自动、手动状态下的灭火指令。消防炮解码器:接受消防控制中心的灭火指令,完成自动、手动状态下驱动消防炮寻找着火点的命令,并将反馈信号提供给消防控制中心。 消防炮集中控制盘:通过键盘按钮,实现手动远程控制功能。 消防泵控制盘:接收主机指令,启动消防泵并接受反馈信号,同时可以手动启动消防泵。 现场手动控制盘:通过键盘按钮,现场人员操作消防炮进行灭火。 2、系统工作方式

1)自动灭火方式:火灾探测部分的双波段探测器或光截面探测器报警后,由具有较高空间定位精度的双波段火灾探测器对着火点位置进行定位,信息处理主机处理后将信号通知给自动消防水炮,驱动自动消防水炮进行空间扫描锁定着火点,并将自动消防水炮自动指向火源点,延迟数秒后自动启动消防水泵,自动开启消防电动蝶阀进行喷射灭火。前端水流指示器反馈信号及水泵房压力继电器的开启信号均在控制室操作台上的显示。主机结束警报时,自动(或者手动,手动优先)关闭消防水泵及消防电动蝶阀。 2)控制室手动灭火方式:消防控制中心接收到火灾报警系统的火警信号后,消防控制中心值班人员在消防控制室通过系统强行切换过来的彩色视频图像进一步确认,值班人员通过操作消防炮集中控制盘,调整消防炮对准着火点,启动消防水泵和开启电动阀门,实施喷水灭火。 3)现场手动灭火方式:现场人员发现着火点后,操作相应的消防炮下方现场手动控制盘,直接调整消防炮对准着火点,启动消防水泵和开启电动阀门,实施喷水灭火,同时将报警信号传到消防控制中心。 3、水炮灭火系统安装 1)火灾探测器的安装 探测器的保护范围(可视视角)内,不应有遮挡物。探测器宜水平安装,当必须倾斜安装时,倾斜角不应大于45℃。 2)在安装自动消防炮前,供水管网应完成水压强度和严密性试验,同时完成管网冲洗; 3)自动消防炮距墙距离应不妨碍自动消防炮转动; 4)短立管应固定牢固,自动消防炮入口法兰下10cm处设固定点;5)电动阀、水流指示器、闸阀水平安装; 6)在消防水炮的扫描范围内应无障碍物影响消防水炮的动作和运行;7)消防水炮的现场控制盘应安装于方便操作的位置,且在操作现场控制盘时,应能够清楚的观察到数控消防水炮的运动方向和停留位置;

湿、干式自动喷水灭火系统 消防设施操作图解

本文对湿式、干式自动喷水灭火系统消防设施操作做了详细的图解,供行业内朋友们参考。 一、湿式自动喷水灭火系统 1.系统用途 用于环境温度不低于4℃,且不高于70℃的高层建筑、宾馆、医院、剧院、办公楼、仓库、车库、工厂、船舶、地下工程等场所。 2.系统结构 湿式系统结构示意图 由闭式洒水喷头、水流指示器、湿式报警阀组以及管道和供水设施等组成,准工作状态时管道内充满用于启动系统的有压水的闭式系统。 3.工作原理 保护区域内发生火灾时,温度升高使闭式喷头玻璃球炸裂而使喷头开启喷水。这时湿式报警阀系统侧压力降低,供水压力大于系统侧压力(产生压差),使阀瓣打开(湿式报警阀开启),其中一路压力水流向洒水喷头,对保护区洒水灭火,同时水流指示器报告起火区域;另一路压力水通过延迟器流向水力警铃,发出持续铃声报警,报警阀组或稳压泵的压力开关输出启动供水泵信号,完成系统启动。系统启动后,由供水泵向开放的喷头供水,开放喷头按不低于设计规定的喷水强度均匀喷水,实施灭火。 4.系统工作流程图

湿式灭火系统动作流程图5.系统各部件构成及用途

5.1湿式报警阀 湿式报警阀是只允许水单方向流入喷水系统并在规定流量下报警的一种单向阀。它在系统中的作用为:接通或关断报警水流,喷头动作后报警水流将驱动水力警铃和压力开关报警;防止水倒流。 湿式报警阀阀工作原理如图下图所示。

湿式报警阀组工作原理 如图所示,在伺应状态下,由于旁路管和补偿器在供水压力波动的情况下可使阀瓣上部水压大于其下部水压,同时在结构上阀瓣上承压面比下承压面面积大约15%,故可有效地防止因水压波动打开阀瓣而形成误报警。 当发生火灾使喷头动作喷水而造成系统侧水压下降,而旁路管的节流作用不能立即使系统侧压力与供水侧压力平衡,这个压力差就将阀瓣打开并向已开启的喷头连续供水,实施灭火。 5.2延迟器 延迟器是容积式部件,它可以消除自动喷水灭火系统因水源压力波动和水流冲击造成误报警。 功能特点 1)最大工作压力:1.2MPa 2)报警停止后,延迟器内水排空时间≤5min 3)报警延迟时间5~90s 4)当湿式报警阀因压力波动瞬时开放时,水首先进入延迟器,这时由于进入延迟器的水量很少,会很快经延迟器底部排水口排出,水就不会进入水力警铃或压力开关,从而起到防止误报警的作用。

消防管道试压方案

消防管道试压方案 消防管道试压分两个阶段进行,分别是预试验阶段与主试验阶段。 1. 预试验阶段,步骤如下。 (1) 将试压管道内的压力降至大气压,并持续 60 分钟。这一时段内要保证没有空气进入管道。 (2) 缓慢地将管道升压至试验压力并稳压 30 分钟,期间如有压力下降可注水补压( 但不得高于试验压力)。检查管道接口。配件等处有无渗漏现象( 如有则停止试压,并查明原因采取相应措施后再组织试压)。 2、主试阶段,步骤如下。在预试验阶段结束后,迅速将管道泄水降压,降压量为试验压力的 10-15%。每隔 3 分钟记录一次管道剩余压力,共 30 分钟。若这 30 分钟内试压管道剩余压力有上升趋势,则水压试验结果合格。如在 30 分钟内试压管道内剩余水压无上升趋势,则再持续观察 60 分钟。如在整个 90 分钟内压力下降不超过,水压试验结果合格。主试验阶段若以上两条均不能满足则水压试验结果不合格须查明原因采取相应措施后再组织试压,消防给水管网试压没有按施工方案和规范要求进行。管网试压分试漏检修和强度试验两步进行。试漏是在常压或稍起压状态下进行,而强度试验分工作压力和试验压力两阶段进行。目前有些工地只对管网进行试漏试验或试验压力不符合设计和规范要求,这样给系统的正常运行带来了隐患。按照规范的要求,管网安装完毕后,应进行强度试验和严密性试验。对于生活给水和消防给水管道,试验压力为管道工作压力的倍,并且不小于。强度试验是管网在实验压力下10min,压力降不大于 MPa 为合格。然后将试验压力缓慢降至工作压力,经检查无渗漏,则严密性试验为合格。对于自动喷淋灭火系统。当设计工作压力≤ MPa 时,水压强度试验压力为设计工作压力的倍,并且不低于;当设计压力>时,水压

消防水炮技术方案

智能消防水炮技术方案 ZDMS0.8/20S-ESIP50全自动智能消防炮灭火系统简述 ZDMS0.8/20S-ESIP50全自动智能消防炮灭火系统,集光机电技术为一体,其原理是:平时处于主动监控状态,静止不动通过传感器实时采集火情信息(光、温和烟等),当保护区域内出现火情时,消防水炮自动启动进入扫描状态。开始转动进行水平扫描,通过分析比较,确认火点水平方位,然后开始垂直扫描,通过分析比较,确认火点垂直方位,完成对起火点的坐标定位。复合确认火情后,进入灭火状态,同时发出开启电磁阀、启动消防水泵、各种联动控制等的信号。完成一次灭火过程后,停止喷射。若保护区域内仍有火情可重复灭火;若火情消除,灭火装置自动恢复到监控状态。本系统保护面积大,定点喷水,破坏性小,发现火灾及时,可利用水炮自身视频监控系统实现火灾现场可视图像化远程控制。 该产品具有主动探测火源,自动定位,对火点实施定点射水灭火,灭火后自动停止,如有复燃,重新启动的特点。产品安装方便,供水供电简单,维护费用低,节省水资源,最大程度的减小了灭火后造成水灾的危害,具有很高的性价比。 主要应用场所: 体育场馆、博物馆、大型展览馆等高大空间场所 候机(车)厅、客运站大厅等公众聚集高大空间场所 影剧院、会议厅、报告厅、大型商场、演播大厅和舞台等高大空间场所 飞机库、大型仓库(棉花库房、烟草仓库、物流中心)等高大空间场所 2 产品介绍 2.1 ZDMS0.8/20S-ESIP50全自动智能扫描定位消防水炮 2.1.1消防水炮性能参数表 ZDMS0.8/20S-ESIP50智能消防炮能实现针对大空间火灾自动/手动定点控制灭火功能的产品。本产品具有控制距离远、灭火保护面积大、响应速度快、安装灵活,维护方便,可靠性高等优点。完全满足国家标准中所要求的水炮须具有全自动定位控制功能,现场纯手动定位控制功能和远程纯手动定位控制功能。 它将计算机技术、红紫外传感技术、机械传动技术和图像传输技术集于一体,全天候自动对所监测范围进行主动探测,一旦发现火灾,及时启动,在60秒内完成定位,同时发出报警信号,联动电磁阀、水泵对火点实施定点射水灭火,火灭后自动停止,如有复燃,重新

自动喷水灭火系统设计方案

自动喷水灭火系统的设计、安装、调试、检测与验收 一、基本设计数据的确定 建筑物的火灾危险等级划分确定后,就要确定该类建筑物喷水灭火系统的基本设计数据。基本设计数据通常包括喷水强度、作用面积、喷头动作数、每只喷头保护面积、最不利点处喷头压力以及理论供水量等。 喷水强度是喷水灭火系统设计最重要的控制数据,不同火灾危险等级的建筑物,喷水强度也不同。我国《自动喷水灭火系统设计规范》规定轻火灾危险级的建筑物的喷水强度为3L/min.m2;中火灾危险级建筑物喷水强度为6L/rain.m2;严重火灾危险级建筑物喷水强度为10—15L/rain.m2。 作用面积,即喷水灭火系统允许喷水最大面积,在这个面积内,喷水强度、喷水的均匀性能得到保证。作用面积的大不主要是根据建筑物燃烧特性(包括建筑物内贮存的可燃物)、可燃物多少及燃烧时间等因素来制定的。我国喷水灭火系统设计规范中轻级、中级、严重级分别为180m2、200m2、300m2。 喷头动作数和作用面积是紧密相关的,选定了喷头,确定了作用面积,也就知道喷头最大动作数了。 最不利点处喷头压力一般情况为0.IMPa,最低不得小于

0.05MPa,这主要是根据喷头特性和喷水强度要求决定的。在设计时,决定了最不利点处喷头压力,就要按这一压力下每只喷头的保护面积(符合喷水强度)计算全部作用面积内应配置的喷头数。为了保证作用面积内每个喷头的流量、压力限定在一定的允许偏差范围内,管网管径要有所变动,必要时还要力口设节流管、减压孑L板或比例减压阀,以防在规定时间内的给水量,在限定时间还未到就喷完。 理论用水量和设计用水量。理论用水量,即喷水强度乘作用面积再乘灭火时间,这个乘出来的数值是理论值。实际上,每个喷头的喷水量不可能完全一样,因为有个偏差范围,再加上其他水量损失因素,所以理论用水量必须乘一个系数,一般取1.15—1.3,即设计用水量应为理论用水量乘1.15—1.3倍。 二、选定给水源 自动喷水灭火系统的水源可分为有限水源和无限水源,有限水源一般指限定了的水源,无限水源则是不限定的水源。 (一)有限水源 有限水源指压力水箱、高位水箱等定量水源。一般用于轻火灾危险级建筑物,允许设置的喷头数不超过1000个,每一保护区的喷头数不超过100个。 (二)无限水源 无限水源指城市自来水管网、容量足够喷水灭火系统一次灭火用水量的高位水箱和水池、消防泵给水装置(包括城市自来水管网、加压送水设备、中间水箱)。

自动喷水灭火系统施工与验收规范

自动喷水灭火系统施工与验收规范 Code for installation and commissioning of automatic fire-extinguishing sprinkler systems GB50261—96 主编部门:中华人民共和国公安部 批准部门:中华人民共和国建设部 施行日期:一九九七年三月一日 目录 1 总则 2 术语 3 施工准备 4 供水设施安装与施工 4.1 一般规定 4.2 消防水泵和稳压泵安装 4.3 消防水箱安装和消防水池施工 4.4 消防气压给水设备安装 4.5 消防水泵接合器安装 5 管网及系统组件安装 5.1 管网安装 5.2 喷头安装 5.3 报警阀组安装 5.4 其它组件安装 6 系统试压和冲洗 6.1 一般规定 6.2 水压试验

6.3 气压试验 6.4 冲洗 7 系统调试 7.1 一般规定 7.2 调试内容和要求 8 系统验收 9 维护管理 附录A 自动喷水灭火系统试压记录表 附录B 自动喷水灭火系统管网冲洗记录表 附录C 自动喷水灭火系统联动试验记录表 附录D 自动喷水灭火系统验收表 附录E 自动喷水灭火系统维护管理工作一览表 附录F 本规范用词说明 1 总则 1.0.1 为保障自动喷水灭火系统(或简称系统)的施工质量和使用功能,减少火灾危害,保护人身和财产安全,制定本规范。 1.0.2 本规范适用于建筑物、构筑物设置的自动喷水灭火系统的施工、验收及维护管理。1.0.3 自动喷水灭火系统的施工、验收及维护管理,除执行本规范的规定外,尚应符合国家现行的有关标准、规范的规定。 2术语 2.0.1 准工作状态 condition of prepare operating 自动喷水灭火系统设备性能及使用条件符合有关技术要求,发生火灾时,能立即动作、喷水灭火的状态。 2.0.2 系统组件 system components 组成自动喷水灭火系统的喷头、报警阀、水力警铃、压力开关、水流指示器等专用产品的统称。

消防管道试压方法

消防管道试压方法 消防管道试压分两个阶段进行,分别是预试验阶段与主试验阶段。 1. 预试验阶段,步骤如下。 (1) 将试压管道内的压力降至大气压,并持续60 分钟。这一时段内要保证没有空气进入管道。 (2) 缓慢地将管道升压至试验压力并稳压30 分钟,期间如有压力下降可注水补压( 但不得高于试验压力)。检查管道接口。配件等处有无渗漏现象( 如有则停止试压,并查明原因采取相应措施后再组织试压)。 (3) 停止注水补压并稳定60 分钟。若60 分钟后压力下降至试验压力的70% 以上,则预试验阶段的工作结束。若60 分钟后压力下降至试验压力的70% 以下,则停止试压,并查明原因采取措施后再组织试压。 2、主试阶段,步骤如下。在预试验阶段结束后,迅速将管道泄水降压,降压量为试验压力的10-15%。每隔3 分钟记录一次管道剩余压力,共30 分钟。若这30 分钟内试压管道剩余压力有上升趋势,则水压试验结果合格。如在30 分钟内试压管道内剩余水压无上升趋势,则再持续观察60 分钟。如在整个90 分钟内压力下降不超

过0.02MPa,水压试验结果合格。主试验阶段若以上两条均不能满足,则水压试验结果不合格。须查明原因采取相应措施后再组织试压。消防给水管网试压没有按施工方案和规范要求进行。管网试压分试漏检修和强度试验两步进行。试漏是在常压或稍起压状态下进行,而强度试验分工作压力和试验压力两阶段进行。目前有些工地只对管网进行试漏试验或试验压力不符合设计和规范要求,这样给系统的正常运行带来了隐患。按照规范的要求,管网安装完毕后,应进行强度试验和严密性试验。对于生活给水和消防给水管道,试验压力为管道工作压力的1.5倍,并且不小于0.6MPa。强度试验是管网在实验压力下10min,压力降不大于0.05 MPa为合格。然后将试验压力缓慢降至工作压力,经检查无渗漏,则严密性试验为合格。对于自动喷淋灭火系统。当设计工作压力≤1.0 MPa时,水压强度试验压力为设计工作压力的1.5倍,并且不低于1.4MPa;当设计压力>1.0MPa时,水压强度试验压力应为该工作压力加0.4MPa。水压强度试验是管网在实验压力下稳定30min,压力降不大于0.05MPa为合格。而水压严密性试验应在水压强度试验和管网冲洗合格后进行,试验压力应为设计工作压力,稳压24h,无泄漏为合格。 试压设备 供水泵,试压泵,压力表,带堵板法兰,以及进出水管路和配套阀门。 试压步骤
