自动消防工程测试记录（固定灭火系统）
名册：
工程名称：
设计单位：
建设单位：
安装单位：
安徽省公安厅制
灭火设备开箱记录
管道施工记录表
消防管道试压记录
施工记录
消防管道隐蔽工程记录
年月日
减压设施安装记录
自动喷水灭火系统功能实验记录
消防管道冲洗记录
工程竣工初验报告单
1.自动喷水灭火系统简介 自动喷水灭火系统具有自动喷水灭火和报告火情的基本功能，是当今世界上公认的最为有效的自救灭火设施，是应用最广泛、用量最大的自动灭火系统，距今已有160年的历史。美国1965 年作过统计，早在技术远不如目前发达的1925～1964 年共40年间，在安装喷淋灭火系统的建筑物中，共发生火灾75290 次，灭控火的成功率高达96.2%，其中工业厂房和仓库占有的比例高达87.46％。 自动喷水灭火系统的类型较多，基本类型包括湿式、干式、预作用及雨淋自动喷水灭火系统和水幕系统等。用量最多的是湿式系统。在已安装的自动喷水灭火系统中，70%以上为湿式系统。 1.1 湿式自动喷水灭火系统 1.1.1 适用范围。湿式系统应用于环境温度不低于4℃，且不高于70℃的场所。 1.1.2 系统组成。湿式系统由闭式洒水喷头、水流指示器、湿式报警阀组以及管道和供 水设施等组成，并且管道内始终充满有压水。湿式系统必须安装在全年不结冰及不会出现过热危险的场所内，该系统在喷头动作后立即喷水，其灭火成功率高于干式系统。(见图1)。 图 1 湿式统示意图 1－水池2－水泵3－止回阀4－闸阀5－水泵接合器6－消防水箱7－湿式报警阀组8－配水干管9－水流指示器10－配水管11－末端试水装置12－配水支管13－闭式洒水喷头14－报警控制器 P－压力表 M－驱动电机 L－水流指示器 1.1.3 工作原理。湿式系统的工作原理是：火灾发生时，高温火焰或高温气流使闭式喷 头的热敏感元件动作，喷水灭火。此时，管网中的水由静止变为流动，则水流指示器就被感应送出电信号，在报警控制器上指示某一区域已在喷水，持续喷水造成湿式报警阀上部水压低于下部水压，这种压力差达到一定值时，原来处于关闭状态的阀片就自动开启。此时，压力水通过湿式报警阀，流向干管和配水管，同时，水通过细管进入水力警铃，发出火警声号；压力开关动作启动消防水泵，向管网加压供水，达到持续自动喷水灭火的目的。 1.1.4 系统特点。湿式系统具有以下特点与功能： a.与其他自动喷水灭火系统相比较，结构相对简单，处于警戒状态时，由消防水箱或稳压泵、气压给水设备等稳压设施维持管道内充水的压力。发生火灾时，由闭式喷头探测火灾水流指示器报告起火区域，报警阀组或稳压泵的压力开关输出启动供水泵信号，完成系统的启动。系统启动后，由供水泵向开放的喷头供水，开放的喷头将供水按不低于设计规定的喷水强度均匀喷洒，实施灭火。为了保证扑救初期火灾的效果，喷头开放后，要求在持续喷水时间内连续喷水。 图2 湿式自动喷水灭火系统原理图 b.湿式系统适合在温度不低于4℃并不高于70℃的环境中使用，因此绝大多数的常温场所采用此类系统。经常低于4℃的场所有使管内充水冰冻的危险，高于70℃的场所管内充水汽化的加剧有破坏管道的危险。 1.1.5 系统组件 a.湿式报警阀 只允许水流入湿式灭火系统并在规定压力、流量下驱动配套部件报警的一种单向阀。
火灾的发生给国家和人民的生命财产造成很大损失，特别是在一些无人值守的大空间场合，火灾一旦发生，其造成的损失将更加惨重。仅仅依赖传统的防火警戒和扑救模式，对于大型工矿企业和建筑是远远不够的。 目前很多国家对展览厅、体育馆、仓库等大空间建筑物内的灭火系统进行论证研究，认为：采用与火灾探测器联动的自动消防炮是解决这一问题的较好方案。 （一）什么是智能消防炮？ 指在无人工干预的情况下自动发现火灾，判断火源点的位置，自动调整消防炮的回转和俯仰角度，使其喷射口对准起火点，并展灭火作业的消防炮灭火系统。 与固定消防炮的区别：主动探测、主动定位、自动控制。 与电动固定消防炮的区别：主动探测、主动定位。是远控炮的升级换代产品。 （二）设置场所 1、按国家标准要求需设置自动喷水灭火系统； 2、火灾类别为A类； 3、空间高度较高，采用自动喷水灭火系统难以有效探测、扑灭及控制火灾的大空间场所。如大剧院、体育馆、美术馆、艺术馆和候机楼厅等大空间环境。 4、PS：高大空间场所是指民用和工业建筑物（或构筑物）内净空高度大于8米，仓库建筑物类净空高度大于12米的场所。
（三）类型 1、寻的式智能消防炮灭火系统 大空间自动寻的消防炮灭火系统具有主动探测、自动定位和有效控制的灭火功能，既实现自动喷水灭火，又解决常规自动喷水系统感温部件在大空间场所内反应不及时的问题，灭火后自动关闭系统，能够重复启闭和多次使用，是一种经济和高效的智能灭火系统。 2、扫射式智能消防炮灭火系统 多应用在室外危险场所。 江西西河机械设备有限公司，是一家集科研、设计、开发、生产安装、服务、技术培训为一体的专业化企业。目前主要消防产品包含消防炮、炮塔、泡沬灭火系统、防撞调压消火栓、炮座、石化专用消火栓箱、船用消防炮、船用泡沬灭火系统等。所有系列产品均经公安部消防产品检测中心的认可，并取得型式认可证书。
水喷雾灭火系统与细水雾灭火系统在其作用、设置的场所、组成及工作原理上均有不同： 1、水喷雾灭火系统 （1）水喷雾灭火系统的作用。 水喷雾灭火系统是利用水雾喷头在较高的水压力作用下，将水流分离成0.2mm~2mm 甚至更小的细小水雾滴，喷向保护对象，由于雾滴受热后很容易变成蒸汽，因此，水喷雾灭火系统的灭火机理主要是通过表面冷却、窒息、稀释、冲击乳化和覆盖等作用。 在实际应用中，水喷雾的灭火作用往往是几种作用的综合结果，对某些特定部位，可能是其 中一两 个要素 起主要 作用，而 其他灭 火作用 是辅助 的。水喷雾灭火系统的防护目的有灭火和防护冷却两种。 （2）水喷雾灭火系统的设置场所。 现行国家标准《建筑设计防火规范》（GB50016-2014）、《钢铁冶金企业设计防火规范》(GB50414)以及《石油天然气工程设计防火规范》（GB50183）规定，下列场所和部位宜设置水喷雾灭火系统。 ①、高层民用建筑内的可燃油油浸电力变压器、充可燃油的高压电容器和多油开关室等房间。
②、单台容量在40MVA及以上的厂矿企业油浸电力变压器、单台容量在90MVA及以上的油浸电厂电力变压器，或单台容量在125MVA及以上的独立变电所油浸电力变压器。 ③、飞机发动机试验台的试车部位。 ④、钢铁冶金企业内的单台设备油量100kg以上的配电室、大于等于8MVA且小于40MVA的油浸变压器室、油浸电抗器室、有可燃介质的电容器室，单台容量在40MVA及以上的油浸电力变压器，单台容量在125MVA及以上的总降压变电所油浸电力变压器； ⑤、天然气凝液、液化石油气罐区总容量大于50m3或单罐容量大于20m3时。 （3）水喷雾灭火系统的组成及工作原理。 水喷雾灭火系统是由水源、供水设备、管道、雨淋阀组、过滤器、水雾喷头和火灾自动探测控制设备等组成，如图所示。系统的自动开启雨淋阀装置，可采用带火灾探测器的电动控制装置和带闭式喷头的传动管装置。 该系统在组成上与雨淋系统的区别主要在于喷头的结构和性能不同，而工作原理与雨淋系统基本相同。它是利用水雾喷头在较高的水压力作用下，将水流分离成细小水雾滴，喷向保护对象实现灭火和防护冷却作用的。 2、细水雾灭火系统。 （1）细水雾灭火系统的作用。 细水雾灭火系统是指通过细水雾喷头在适宜的工作压力范围内将水分散成细水雾，在发生火灾时向保护对象或空间喷放进行扑灭、抑制或控制火灾的自动灭火系统。 细水雾灭火系统的灭火机理主要通过吸收热量(冷却)、降低氧浓度(窒息)、阻隔辐射热三种方式达到控火、灭火的目的。与一般水雾相比较，细水雾的雾滴直径更小，水量也更少。因此，其灭火有别于水喷雾灭火系统，类似于二氧化碳等气体灭火系统。 （2）细水雾灭火系统的设置场所。
消防安全技术综合能力精选习题：自动喷水灭火系统 第三篇消防设施安装、检测与维护管理 第四章自动喷水灭火系统 一、单项选择题 1．闭式喷头密封性能试验的试验压力为3．OMPa，保压时间不少于（）min。 A．2 B．3 C．5 D．10 2．计算喷头质量与合格检验报告描述的质量偏差，偏差不得超过（）％。 A．2 B. 3 C．5 D．10 3．雨淋报警阀启动装置中电动系统的组成不包括（）。 A．火灾探测器 B．电磁阀 C．联动控制系统 D．闭式喷头 4．公称动作温度为260～302℃时，易熔原件喷头轭臂应为（）。
B．红色 C．绿色 D．橙色 5．公称动作温度为260℃时，玻璃球喷头玻璃球颜色应为（）。 A．绿 B．蓝 C．紫 D．黑 6．充气连接管路的接口安装在报警阀气室充注水位以上部位，充气连接管道的直径不得小于（）mm。 A．20 B．15 C．10 D．5 7．雨淋报警阀组的（）应安装在雨淋阀的水源一侧。 A．压力表 B．水传动管 C．观测仪 D．操作阀门 8．自动喷水灭火系统中管网的强度试验和严密性试验应采用（）作为介质进行试验。
B．氮气 C．二氧化碳 D．水 9．下列有关报警阀组的安装距离要求，不正确的是（）。 A．报警阀阀体底边距室内地面高度为1．2m B．侧边与墙的距离不小于0．5m C．正面与墙的距离不小于0．5m D．报警阀组凸出部位之间的距离不小于0．5m 二、多项选择题 1．下列符合干式报警阀组安装要求的是（）。 A．安装在不发生冰冻的场所 B．安装完成后，向报警阀气室注入高度为50～100mm的清水C．止回阀、截止阀安装在排气连接管路上 D．安全排气阀安装在气源与报警阀组之间，靠近报警阀组一侧E．加速器安装在靠近报警阀的位置，设有防止水流进入加速器的措施 2．管网的水压试验条件包括（）。 A．环境温度不低于5℃，当低于5℃时，采取防冻措施 B．系统设计工作压力不大于1．0MPa的，水压强度试验压力为设计工作压力的1．5倍，且不低于1．4MPa C．系统设计工作压力大于1．0MPa的，水压强度试验压力为工
共安智能科技有限公司https://www.doczj.com/doc/6e16736089.html,/ 大空间消防水炮火源、自动灭火、灭火后自动停止。具有定位精确、灭火效率高、保护面积大、响应速度快的特点；同时对非火灾区域所造成的损失可减至最少；另外有现场图象传输功能，使灭火过程可视化。 （1大空间消防水炮自动控制功能：在其受保护的空间场所内，若发现有火源，前端探测器发出报警，报警信号传输给消防炮的中央控制系统，发出指令启动消防炮寻找火源，确定火源的具体位置后，打开水泵及电动阀门，对应火源区域的两台消防炮自动指向火源，进行准确的射水灭火，灭火后自动停止。若有新的火源发生，则重复以上的喷水灭火动作； （2）大空间消防水炮值班室远程操作功能：值班室人员通过消防控制台上的监视器图象信号，及时掌握现场火灾情况。若发现受保护空间场所内有火源发生，则值班室人员可通过消防炮控制台操作消防炮自动对准火源，通过消防控制中心控制台上的面板按键直接启动水泵及电动阀进行射水灭火；
共安智能科技有限公司https://www.doczj.com/doc/6e16736089.html,/（3）大空间消防水炮现场人员手动操作：现场人员发现火源，通过消防炮现场控制器上的面膜按键，就可以直接操作消防炮对准火源，直接启动水泵及电动阀进行射水灭火。 1）快速反应，系统报警响应时间一般不大于30秒。适宜大空间布局，精准度高，自动寻找着火点，精确定位并有效快速扑灭火源；根据着火点远近自动进行直流柱状或喷雾散花式射水，有效灭火同时保护到人身及财物安全； 2）减少误操作；不会因喷头冻、碎等； 3）灭火出水量大，射程远，初期火灾扑救效果好。实际上目前国内的水炮供水可达50~60L/s。根据高空水炮的工作压力和水炮仰角不同，其射程可达45m~70m。当火场需要40L/s流量的消防用水时，出水量相当于传统消火栓系统8只5L/s流量的水枪。 4）启动停止方便。全天候主动火灾监控，全方位的主动射水灭火。当其保护的现场一旦发生火灾，装置及时启动、发出信号，启动水泵、打开电磁阀、消防报警器等系统配套设施。火灾扑灭后主动关闭阀门、系统复位。节省水资源，最大限度降低了火灾现场的水灾危害。 5）维护费用较低，灭火装置供水、供电线路简单，有利于工程设计和施工。 大空间消防水炮的这些优点有利于促进资源合理利用。
大空间智能消防灭火系统 大空间场所的定义： 大空间场所是指民用和工业建筑物内净空高度大于8m，仓库建筑物内净空大于12m的场所。 大空间灭火系统的分类： 大空间智能灭火系统分为自动射流灭火系统和固定消防炮灭火系统。 自动射流灭火系统是利用红外线、数字图像或其他火灾探测组件对火、温度等的探测进行早期火灾的自动跟踪定位，并运用自动控制方式来实现灭火的各种室内外固定射流灭火系统。系统由带探测组件及自动控制部分的灭火装置和消防供液部分组成。 固定消防炮灭火系统是由固定消防炮和相应配置的系统组件组成的固定灭火系统。（说明：系统组件包括探测、控制等器件，因制造厂家不同而不同）下面以萃联（中国）消防设备制造有限公司制造的自动射流灭火系统和数字图像自动消防炮灭火系统作介绍： 自动射流灭火系统 一、工作原理 当发生火灾时，先由紫外、红外火灾探测器探测到火源报警；并将火灾报警信号通过网络通讯系统传输给控制中心或直接传输给灭火装置的现场控制箱，启动自动射流灭火装置水平定位系统和垂直定位系统，将炮嘴对准火源，启动电磁阀喷水灭火，火被扑灭后，灭火装置自动关闭电磁阀，停止灭火，并自动重复巡视一周，确认无火点后，待机监视，如火复燃，自动射流灭火装置将重新启动，循环灭火。 二、产品特点 ★自动准确定位、定点喷射 ★发现火情到定位喷水时间短（≤30S） ★采用红外、紫外复合探测技术 ★模块化结构，安装、布线简单 ★现场手动、中心手动、自动控制功能、中心图像监控、实现可视化操作★免除水渍损失
三、产品用途 随着社会经济的蓬勃发展，各类高大建筑不断兴起，而高大空间的防火成为人们广泛关注的话题，运用自动射流灭火系统能够有效地解决这类场所的灭火难题，也能对早期火灾起到良好的抑制作用。 典型应用场所：会展中心、展览馆、大型商场、机场、火车站、汽车站大厅、文化中心、艺术馆、歌剧院、礼堂、体育场馆、高架厂房、物流仓库等。 四、自动射流灭火系统的分类 1、自动消防炮灭火装置 ZDMS0.9/20SCX型自动射流灭火装置性能参数表 2、自动射流灭火装置（喷射型） ZDMS0.6/5SCX型自动射流灭火装置性能参数表 ZDMS0.6/10SCX型自动射流灭火装置性能参数表 3
学尔森整理“一级消防工程师技术实务习题：室内外消防给水系统”，更多关于一级注册消防工程师考试模拟试题，请搜索“学尔森消防工程师考试”。 第1页：单项选择题第2页：多项选择题第3页：答案 一级消防工程师《消防技术实务》习题汇总 一、单项选择题 1.湿式自动喷水灭火系统由( )组成。 A.闭式喷头、管道、湿式报警阀组、水流指示器和供水设施 B.开式喷头、管道、湿式报警阀组、水流指示器和供水设施 C.闭式喷头、管道、湿式报警阀、火灾自动报警系统和供水设施 D.开式喷头、管道、湿式报警阀、火灾自动报警系统和供水设施 2.配水管道应采用内外壁热镀锌钢管或铜管、涂覆钢管和不锈钢管，其工作压力不应大于( )MPa。 A.0.8 B.1.2 C.1.5 D.2 3.( )适用于在环境温度不低于4℃，且不高于70℃的环境中使用。 A.湿式系统 B.干式系统 C.预作用系统 D.雨淋系统 4.自动喷水灭火系统设置场所的危险等级应根据建筑规模、高度以及火灾危
险性、火灾荷载和保护对象的特点等确定。下列建筑中，自动喷水灭火系统设置场所的火灾危险等级为中危险级I级的是( )。 A.建筑高度为50m的办公楼 B.建筑高度为23m的四星级旅馆 C.2000个座位剧场的舞台 D.总建筑面积5600m2的商场 5.发生火灾时，湿式喷水灭火系统是由( )探测火灾。 A.火灾探测器 B.水流指示器 C.闭式喷头 D.压力开关 6.设置湿式自动喷水灭火系统的房间，起火时喷头动作喷水，水流指示器动作并报警，报警阀动作，延迟器充水，启泵装置动作报警并直接启动消防水泵，该系统应选择的启泵装置是( )。 A.压力开关 B.电接点压力表 C.流量开关 D.水位仪 7.发生火灾时，雨淋系统的雨淋阀由( )发出信号开启。 A.闭式喷头 B.开式喷头 C.水流指示器
大空间建筑消防设施探讨——自动消防水炮系统 （3）示范文本 In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of Each Link To Achieve Risk Control And Planning 某某管理中心 XX年XX月
大空间建筑消防设施探讨——自动消防水炮系统（3）示范文本 使用指引：此操作规程资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。 本网据《中国消防》报道： 对于高度大于13米的大空间，尤其是具有较高美观要 求的网架结构及玻璃幕顶的建筑，虽然闭式喷淋灭火系统 能够起到保护钢屋架的作用，但在实际设计及施工中，尤 其是对于不规则屋顶，存在较大的难度。 目前日本、欧美等国家在机场、体育馆等大空间建筑 中，普遍使用消防水炮系统，该系统早期常用于码头及大 型露天油库，近年来被越来越多地应用于室内大空间场 所，如日本关西机场、首都体育馆、东莞国际会议中心、 深圳会展中心、天津滨海国际汽车城等。自动消防炮系 统，不仅可以遥感、自控、自锁，可自动对准着火点自动
喷水，而且可与火灾探测系统联动，采用双波段图像火灾自动探测与空间定位补救技术及光截面图像感烟火灾探测技术，可解决大空间火灾报警，具有控制距离远、保护面积大、反应速度快、可靠性高等优点，可远程定点扑灭早期火灾。 国外对消防水炮的研制和应用技术已比较成熟，如日本报知机水炮，设计先进、制做精细、性能优越，但其价格昂贵，每台约100万人民币。国内近年来开始对消防水炮进行研制，上海消防科研所、中国科技大学合肥科大立安安全技术公司等已成功地将消防水炮应用于室内消防。 自动消防水炮联动系统经火灾探测器探测报警并进行图像显示后，通过联动控制器联动，扫描确定着火点坐标，驱动消防水炮对准着火点，并启动消防水泵，通过压力继电器设定的水压值自动开启消防电磁阀喷水灭火。当火灾探测器结束警报时或设定时间内，联动控制器关闭水
目前，智能消防水炮灭火系统使用的算是较多的了，不过对于明确要安装智能消防水炮灭火系统的客户来说，往往在查看安装图纸的时候，会发现有型号标记，而经过询问对应的生产厂家才了解到智能水炮分为好几种。 消防水炮有：普通自动消防水炮、电控消防水炮、防爆消防水炮、水/泡沫两用消防水炮。 普通自动消防水炮 这种自动水炮的型号ZDMS0.6/5S-ZQ/ZTZ-125、ZDMS0.8/10S-ZQ/ZTZ-212、ZDMS0.8/20S-ZQ/ZTZ-42、ZDMS0.9/30S-ZQ/ZTZ-600、ZDMP0.25/5S-ZQ/ZTP-190、ZDMP0.25/10S-ZQ/ZTP-380 电控消防水炮 具有结构新颖，性能稳定可靠，操作灵活、方便、入口压力低、流量大、射程远、重量轻、体积小等特点，可实现远距离有线控制、无线控制及现场手动控制，是进行远距离操控灭火的理想消防设备。本产品安装在工矿企业、油田、储罐区、港口码头、机库、仓库等场所作为固定式消防设备，也适用于配套主战消防车、消防舰艇等机动消防车。
防爆消防水炮 采用防爆电机，具有世界先进水平的消防产品。用于扑灭固体物质火灾，适合安装在消防车，消防艇、石油化工、油轮、码头等场所，是目前较为理想的灭火设备。该炮具有射程远，操作简单灵活，实施水平和仰俯回转，并可实现定位，以利于消防人员安全撤离火场。 消防泡沫炮 炮沫炮是喷射空气泡沫，远距离扑救甲、乙、丙类液体火灾的消防设备。不仅适用于石油化工企业、储罐区、飞机场、仓库、港口码头，而且适用于船舶和海上固定平台以及消防车等设施。 南京睿实消防安全设备有限公司是一家专门从事高压细水雾灭火系统、智能图像火灾探测系统、大空间智能消防炮系统和水/泡沫电动消防炮系统的专业生产制造企业。公司拥有“睿实”自主品牌消防产品，以“产品专业化、服务优质化、极高性价比”为服务宗旨，致力于打造中国专业化的消防产品沟通平台!

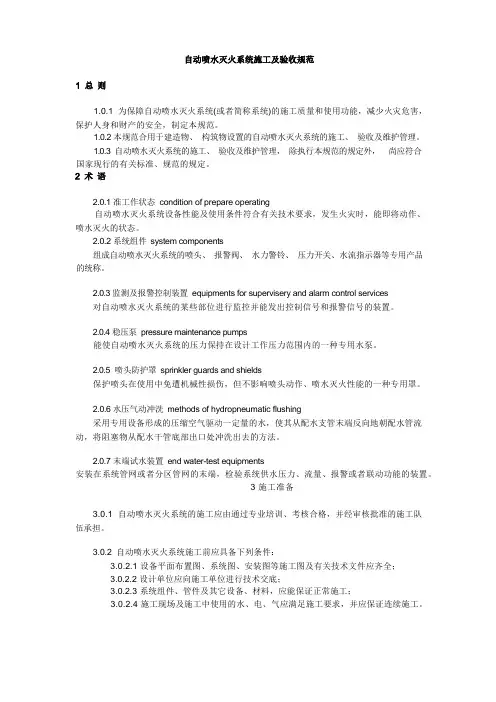

2 术语 2.0.1 准工作状态 condition of prepare operating 自动喷水灭火系统设备性能及使用条件符合有关技术要求，发生火灾时，能立即动作、喷水灭火的状态。 2.0.2 系统组件 system components 组成自动喷水灭火系统的喷头、报警阀、水力警铃、压力开关、水流指示器等专用产品的统称。 2.0.3 监测及报警控制装置 equipments for supervisery and alarm control services 对自动喷水灭火系统的某些部位进行监控并能发出控制信号和报警信号的装置。 2.0.4 稳压泵 pressure maintenance pumps 能使自动喷水灭火系统的压力保持在设计工作压力围的一种专用水泵。 2.0.5 喷头防护罩 sprinkler guards and shields 保护喷头在使用中免遭机械性损伤，但不影响喷头动作、喷水灭火性能的一种专用罩。 2.0.6 水压气动冲洗 methods of hydropneumatic flushing 采用专用设备形成的压缩空气驱动一定量的水，使其从配水支管末端反向地朝配水管流动，将堵塞物从配水干管底部出口处冲洗出去的方法。 2.0.7 末端试水装置 end water-test equipments 安装在系统管网或分区管网的末端，检验系统供水压力、流量、报警或联动功能的装置。 3 施工准备 3.0.1 自动喷水灭火系统的施工应由通过专业培训、考核合格，并经审核批准的施工队伍承担。 3.0.2 自动喷水灭火系统施工前应具备下列条件： 3.0.2.1 设备平面布置图、系统图、安装图等施工图及有关技术文件应齐全； 3.0.2.2 设计单位应向施工单位进行技术交底； 3.0.2.3 系统组件、管件及其它设备、材料，应能保证正常施工； 3.0.2.4 施工现场及施工中使用的水、电、气应满足施工要求，并应保证连续施工。 3.0.3 自动喷水灭火系统施工前应对采用的系统组件、管件及其它设备、材料进行现场检查，并应符合下列要求： 3.0.3.1 系统组件、管件及其设备、材料，应符合设计要求和国家现行有关标准的规定，并应具有出厂合格证； 3.0.3.2 喷头、报警阀、压力开关、水流指示器等主要系统组件应经国家消防产品质量监督检验中心检测合格。 3.0.4 管材、管件应进行现场外观检查，并应符合下列要求： 3.0. 4.1 表面应无裂纹、缩孔、夹渣、折迭和重皮； 3.0. 4.2 螺纹密封面应完整、无损伤、无毛刺； 3.0. 4.3 镀锌钢管外表面的镀锌层不得有脱落、锈蚀等现象； 3.0. 4.4 非金属密封垫片应质地柔韧、无老化变质或分层现象，表面应无折损、皱纹等缺陷； 3.0. 4.5 法兰密封面应完整光洁，不得有毛刺及径向沟槽；螺纹法兰的螺纹应完整、无损伤。 3.0.5 喷头的现场检验应符合下列要求： 3.0.5.1 喷头的型号、规格应符合设计要求； 3.0.5.2 喷头的商标、型号、公称动作温度、制造厂及生产年月等标志应齐全； 3.0.5.3 喷头外观应无加工缺陷和机械损伤； 3.0.5.4 喷头螺纹密封面应无伤痕、毛刺、缺丝或断丝的现象； 3.0.5.5 闭式喷头应进行密封性能试验，并以无渗漏、无损伤为合格。试验数量宜从每批中抽查1%，但不得少于5只，试验压力应为3.0MPa；试验时间不得少于3min。当有两只及以上不合格时，
湿式自动喷水灭火系统消防设施操作图解 一、湿式自动喷水灭火系统 1.系统用途 用于环境温度不低于4℃，且不高于70℃的高层建筑、宾馆、医院、剧院、办公楼、仓库、车库、工厂、船舶、地下工程等场所。 2.系统结构 湿式系统结构示意图 由闭式洒水喷头、水流指示器、湿式报警阀组以及管道和供水设施等组成，准工作状态时管道内充满用于启动系统的有压水的闭式系统。 3.工作原理 保护区域内发生火灾时，温度升高使闭式喷头玻璃球炸裂而使喷头开启喷水。这时湿式报警阀系统侧压力降低，供水压力大于系统侧压力（产生压差），使阀瓣打开（湿式报警阀开启），其中一路压力水流向洒水喷头，对保护区洒水灭火，同时水流指示器报告起火区域；另一路压力水通过延迟器流向水力警铃，发出持续铃声报警，报警阀组或稳压泵的压力开关输出启动供水泵信号，完成系统启动。系统启动后，由供水泵向开放的喷头供水，开放喷头按不低于设计规定的喷水强度均匀喷水，实施灭火。 4.系统工作流程图 湿式灭火系统动作流程图
5.系统各部件构成及用途 5.1湿式报警阀 湿式报警阀是只允许水单方向流入喷水系统并在规定流量下报警的一种单向阀。它在系统中的作用为：接通或关断报警水流，喷头动作后报警水流将驱动水力警铃和压力开关报警；防止水倒流。 湿式报警阀阀工作原理如图下图所示。 湿式报警阀组工作原理 如图所示，在伺应状态下，由于旁路管和补偿器在供水压力波动的情况下可使阀瓣上部水压大于其下部水压，同时在结构上阀瓣上承压面比下承压面面积大约15％，故可有效地防止因水压波动打开阀瓣而形成误报警。 当发生火灾使喷头动作喷水而造成系统侧水压下降，而旁路管的节流作用不能立即使系统侧压力与供水侧压力平衡，这个压力差就将阀瓣打开并向已开启的喷头连续供水，实施灭火。 5.2延迟器 延迟器是容积式部件，它可以消除自动喷水灭火系统因水源压力波动和水流冲击造成误报警。 功能特点 1)最大工作压力：1.2MPa 2)报警停止后，延迟器内水排空时间≤5min 3)报警延迟时间5～90s 4)当湿式报警阀因压力波动瞬时开放时，水首先进入延迟器，这时由于进入延迟器的水量很少，会很快经延迟器底部排水口排出，水就不会进入水力警铃或压力开关，从而起到防止误报警的作用。
1、自动消防炮灭火系统组成 自动消防炮灭火系统由水池、消防泵组、管网、电动阀门、消防炮、控制装置及电源部分等组成。 控制装置：控制装置包括消防炮定位器、消防炮解码器、消防炮控制器、现场手动控制盘、消防泵控制盘、消防炮集中控制盘等部件。 消防炮定位器：安装在消防炮炮体上，向消防控制中心提供现场的红外视频信号和彩色信号。 消防炮控制器：接收定位器提供的信号，发出自动、手动状态下的灭火指令。消防炮解码器：接受消防控制中心的灭火指令，完成自动、手动状态下驱动消防炮寻找着火点的命令，并将反馈信号提供给消防控制中心。 消防炮集中控制盘：通过键盘按钮，实现手动远程控制功能。 消防泵控制盘：接收主机指令，启动消防泵并接受反馈信号，同时可以手动启动消防泵。 现场手动控制盘：通过键盘按钮，现场人员操作消防炮进行灭火。 2、系统工作方式
1）自动灭火方式：火灾探测部分的双波段探测器或光截面探测器报警后，由具有较高空间定位精度的双波段火灾探测器对着火点位置进行定位，信息处理主机处理后将信号通知给自动消防水炮，驱动自动消防水炮进行空间扫描锁定着火点，并将自动消防水炮自动指向火源点，延迟数秒后自动启动消防水泵，自动开启消防电动蝶阀进行喷射灭火。前端水流指示器反馈信号及水泵房压力继电器的开启信号均在控制室操作台上的显示。主机结束警报时，自动（或者手动，手动优先）关闭消防水泵及消防电动蝶阀。 2）控制室手动灭火方式：消防控制中心接收到火灾报警系统的火警信号后，消防控制中心值班人员在消防控制室通过系统强行切换过来的彩色视频图像进一步确认，值班人员通过操作消防炮集中控制盘，调整消防炮对准着火点，启动消防水泵和开启电动阀门，实施喷水灭火。 3）现场手动灭火方式：现场人员发现着火点后，操作相应的消防炮下方现场手动控制盘，直接调整消防炮对准着火点，启动消防水泵和开启电动阀门，实施喷水灭火，同时将报警信号传到消防控制中心。 3、水炮灭火系统安装 1）火灾探测器的安装 探测器的保护范围（可视视角）内，不应有遮挡物。探测器宜水平安装，当必须倾斜安装时，倾斜角不应大于45℃。 2）在安装自动消防炮前,供水管网应完成水压强度和严密性试验,同时完成管网冲洗； 3）自动消防炮距墙距离应不妨碍自动消防炮转动； 4）短立管应固定牢固，自动消防炮入口法兰下10cm处设固定点；5）电动阀、水流指示器、闸阀水平安装； 6）在消防水炮的扫描范围内应无障碍物影响消防水炮的动作和运行；7）消防水炮的现场控制盘应安装于方便操作的位置，且在操作现场控制盘时，应能够清楚的观察到数控消防水炮的运动方向和停留位置；
4消防炮灭火系统
精品好文档，推荐学习交流 ICS13.220.99 C80 26311—2009 内蒙古自治区建筑消防设施检验规程 第4部分：消防炮灭火系统 Testing Code for Fire Protection Systems in Inner Mongolia Autonomous Region —Part4： Fire monitor extinguishing systems 内蒙古自治区质量技术监督局 发布 DB15
目次 前言.............................................................................. III 1 范围 (1) DB15/353的本部分规定了消防炮灭火系统的要求、检验方法和检验规则。 (1) 2 规范性引用文件 (1) 3 要求 (1) 3.1 一般要求 (1) 3.2 消防炮灭火装置 (1) 3.3 消防水炮灭火系统 (2) 3.4 泡沫消防炮灭火系统 (2) 3.5 干粉消防炮灭火系统 (4) 3.6 控制装置 (6) 3.7 控制与操作要求 (7) 3.8 系统功能 (7) 4 检验方法 (8) 4.1 一般要求 (8) 4.2 消防炮灭火装置 (8) 4.3 消防水炮灭火系统 (8) 4.4 泡沫炮灭火系统 (8) 4.5 干粉炮灭火系统 (9) 4.6 灭火控制装置 (9) 4.7 控制与操作要求 (10) 4.8 系统功能 (11) 5 检验规则 (11) 5.1 检验类别 (11) 5.2 检验项目分类 (11) 5.3 检验结果判定 (11) 附录A (12) 消防炮灭火系统的检验项目分类见表A.1。 (13)

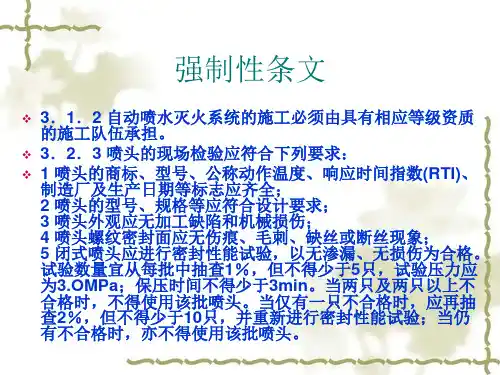

中华人民共和国国家标准 自动喷水灭火系统施工及验收规范 COde fOr lnstallation and CommissiOning Of Sprinkler Systems GB 50261——2005 主编部门：中华人民共和国公安部 联合发布批准部门：中华人民共和国建设部 建设部关于发布国家标准 《自动喷水灭火系统施工及验收规范》的公告 第340号 现批准《自动喷水灭火系统施工及验收规范》为国家标准，编号为GB50261—2005，自2005年7月1日起实施。其中，第3．1．2、3．2．3、5．2．1、5．2．2、5．2．3、6．1．1、8．0．1、8．0．13条为强制性条文，必须严格执行，原《自
动喷水灭火系统施工及验收规范》GB50261—96同时废止。 本规范由建设部标准定额研究所组织中国计划出版社出版发行。 中华人民共和国建设部 二OO 五年五月十六日 前言 根据建设部建标[2003)102号文件的要求，由公安部四川消防研究所会同天津市公安消防总队、四川省公安消防总队、上海市公安消防总队、中国消防安全工程公司、北京利华消防工程公司、上海瑞孚管路系统有限公司、成都天府消防科技开发工程公司等单位，对1996年国家标准《自动喷水灭火系统施工及验收规范》GB 50261进行了全面修订。 本规范的修订，遵照国家有关基本建设方针和“预防为主、防消结合”的消防工作方针，在总结我国自动喷水灭火技术科研、工程应用现状及经验教训的基础上，广泛征求了国内有关科研、设计、产品生产、消防监督和工程施工、应用单位的意见。同时参考了美国、英国等发达国家的相关标准，最后经有关部门共同审查定稿。 本次修订的主要内容包括： 1 在编写格式、技术内容要求及各种记录表格上与国家标准《建筑工程施工质量验收统一标准》GB50300协调一致；如
本文对湿式、干式自动喷水灭火系统消防设施操作做了详细的图解，供行业内朋友们参考。 一、湿式自动喷水灭火系统 1.系统用途 用于环境温度不低于4℃，且不高于70℃的高层建筑、宾馆、医院、剧院、办公楼、仓库、车库、工厂、船舶、地下工程等场所。 2.系统结构 湿式系统结构示意图 由闭式洒水喷头、水流指示器、湿式报警阀组以及管道和供水设施等组成，准工作状态时管道内充满用于启动系统的有压水的闭式系统。 3.工作原理 保护区域内发生火灾时，温度升高使闭式喷头玻璃球炸裂而使喷头开启喷水。这时湿式报警阀系统侧压力降低，供水压力大于系统侧压力（产生压差），使阀瓣打开（湿式报警阀开启），其中一路压力水流向洒水喷头，对保护区洒水灭火，同时水流指示器报告起火区域；另一路压力水通过延迟器流向水力警铃，发出持续铃声报警，报警阀组或稳压泵的压力开关输出启动供水泵信号，完成系统启动。系统启动后，由供水泵向开放的喷头供水，开放喷头按不低于设计规定的喷水强度均匀喷水，实施灭火。 4.系统工作流程图
湿式灭火系统动作流程图5.系统各部件构成及用途
5.1湿式报警阀 湿式报警阀是只允许水单方向流入喷水系统并在规定流量下报警的一种单向阀。它在系统中的作用为：接通或关断报警水流，喷头动作后报警水流将驱动水力警铃和压力开关报警；防止水倒流。 湿式报警阀阀工作原理如图下图所示。
湿式报警阀组工作原理 如图所示，在伺应状态下，由于旁路管和补偿器在供水压力波动的情况下可使阀瓣上部水压大于其下部水压，同时在结构上阀瓣上承压面比下承压面面积大约15％，故可有效地防止因水压波动打开阀瓣而形成误报警。 当发生火灾使喷头动作喷水而造成系统侧水压下降，而旁路管的节流作用不能立即使系统侧压力与供水侧压力平衡，这个压力差就将阀瓣打开并向已开启的喷头连续供水，实施灭火。 5.2延迟器 延迟器是容积式部件，它可以消除自动喷水灭火系统因水源压力波动和水流冲击造成误报警。 功能特点 1)最大工作压力：1.2MPa 2)报警停止后，延迟器内水排空时间≤5min 3)报警延迟时间5～90s 4)当湿式报警阀因压力波动瞬时开放时，水首先进入延迟器，这时由于进入延迟器的水量很少，会很快经延迟器底部排水口排出，水就不会进入水力警铃或压力开关，从而起到防止误报警的作用。
智能消防水炮技术方案 ZDMS0.8/20S-ESIP50全自动智能消防炮灭火系统简述 ZDMS0.8/20S-ESIP50全自动智能消防炮灭火系统，集光机电技术为一体，其原理是：平时处于主动监控状态，静止不动通过传感器实时采集火情信息（光、温和烟等），当保护区域内出现火情时，消防水炮自动启动进入扫描状态。开始转动进行水平扫描，通过分析比较，确认火点水平方位，然后开始垂直扫描，通过分析比较，确认火点垂直方位，完成对起火点的坐标定位。复合确认火情后，进入灭火状态，同时发出开启电磁阀、启动消防水泵、各种联动控制等的信号。完成一次灭火过程后，停止喷射。若保护区域内仍有火情可重复灭火；若火情消除，灭火装置自动恢复到监控状态。本系统保护面积大，定点喷水，破坏性小，发现火灾及时，可利用水炮自身视频监控系统实现火灾现场可视图像化远程控制。 该产品具有主动探测火源，自动定位，对火点实施定点射水灭火，灭火后自动停止，如有复燃，重新启动的特点。产品安装方便，供水供电简单，维护费用低，节省水资源，最大程度的减小了灭火后造成水灾的危害，具有很高的性价比。 主要应用场所： 体育场馆、博物馆、大型展览馆等高大空间场所 候机（车）厅、客运站大厅等公众聚集高大空间场所 影剧院、会议厅、报告厅、大型商场、演播大厅和舞台等高大空间场所 飞机库、大型仓库（棉花库房、烟草仓库、物流中心）等高大空间场所 2 产品介绍 2.1 ZDMS0.8/20S-ESIP50全自动智能扫描定位消防水炮 2.1.1消防水炮性能参数表 ZDMS0.8/20S-ESIP50智能消防炮能实现针对大空间火灾自动/手动定点控制灭火功能的产品。本产品具有控制距离远、灭火保护面积大、响应速度快、安装灵活，维护方便，可靠性高等优点。完全满足国家标准中所要求的水炮须具有全自动定位控制功能，现场纯手动定位控制功能和远程纯手动定位控制功能。 它将计算机技术、红紫外传感技术、机械传动技术和图像传输技术集于一体，全天候自动对所监测范围进行主动探测，一旦发现火灾，及时启动，在60秒内完成定位，同时发出报警信号，联动电磁阀、水泵对火点实施定点射水灭火，火灭后自动停止，如有复燃，重新
消防自动灭火系统及维护教程 消防自动灭火系统维护教程 (一)自动喷水灭火设备 自动喷水灭火设备可分为喷雾水冷却设备、喷雾水灭火设备和喷洒水灭火设备(俗称自动喷水灭火设备)。 喷雾水冷却设备和喷雾水灭火设备的射流水滴较小，而喷洒水灭火设备的射流水滴较大。喷雾型射流冷却和灭火性能优于喷洒水灭火设备，但喷雾型射流要求有较高的喷射力。 1.喷洒水灭火设备(俗称自动喷水灭火设备) 喷洒水灭火设备分为自动喷水灭火设备和洒水灭火设备。 喷洒水灭火设备由自动洒水头、供水管网、报警阀、水源等组成。 火灾发生时，重力水箱或水泵，通过供水管网和报警阀，将带有一定压力的压力水输送到自动喷洒水头，自动喷洒水头开启后即出水灭火。 自动喷洒水灭火设备主要用于扑救一般固体物质火灾和对设备进行冷却，不适于扑救易燃、可燃液体火灾和气体火灾。 2.自动喷雾水冷却设备和灭火设备 自动喷雾水冷却设备和灭火设备主要由自动喷水头、供水管道、报警阀、水泵和水源等组成。 这种设备是利用压力供水装置或水泵，通过供水管道和报警阀，将带有一定压力的压力水输送到自动喷水头。自动喷水头开启后，使水雾化喷出。 由于自动喷雾水冷却设备和灭火设备是利用喷雾水进行冷却和灭火，因而用水量少，冷却灭火效果好，水渍损失小，是现阶段较为先进的灭火设备。 自动喷雾水冷却设备主要用于石油和化工企业采油、炼油和储油设备以及工业企业的易燃、可燃液体和气体容器。防止这些容器在火焰的辐射作用下，由于易燃可燃液体汽化或可燃气体受热膨胀，使容器内的压力迅速升高，超过其机械强度而发生物理性爆炸，或者冲淡水冷却设备保护范围以内的可燃气体浓度，防止发生化学性爆炸。 自动喷雾水灭火设备可以有效地扑救固体物质火灾，对于汽车库、汽车修理间、油浸电力变压器、配电室等，都有良好的灭火效果。 自动喷雾水灭火设备还可以保护高层建筑的屋顶钢构件。由于喷雾水的粒径小，能在燃
自动喷水灭火系统的设计、安装、调试、检测与验收 一、基本设计数据的确定 建筑物的火灾危险等级划分确定后，就要确定该类建筑物喷水灭火系统的基本设计数据。基本设计数据通常包括喷水强度、作用面积、喷头动作数、每只喷头保护面积、最不利点处喷头压力以及理论供水量等。 喷水强度是喷水灭火系统设计最重要的控制数据，不同火灾危险等级的建筑物，喷水强度也不同。我国《自动喷水灭火系统设计规范》规定轻火灾危险级的建筑物的喷水强度为3L／min．m2；中火灾危险级建筑物喷水强度为6L／rain．m2；严重火灾危险级建筑物喷水强度为10—15L／rain．m2。 作用面积，即喷水灭火系统允许喷水最大面积，在这个面积内，喷水强度、喷水的均匀性能得到保证。作用面积的大不主要是根据建筑物燃烧特性(包括建筑物内贮存的可燃物)、可燃物多少及燃烧时间等因素来制定的。我国喷水灭火系统设计规范中轻级、中级、严重级分别为180m2、200m2、300m2。 喷头动作数和作用面积是紧密相关的，选定了喷头，确定了作用面积，也就知道喷头最大动作数了。 最不利点处喷头压力一般情况为0．IMPa，最低不得小于
0．05MPa，这主要是根据喷头特性和喷水强度要求决定的。在设计时，决定了最不利点处喷头压力，就要按这一压力下每只喷头的保护面积(符合喷水强度)计算全部作用面积内应配置的喷头数。为了保证作用面积内每个喷头的流量、压力限定在一定的允许偏差范围内，管网管径要有所变动，必要时还要力口设节流管、减压孑L板或比例减压阀，以防在规定时间内的给水量，在限定时间还未到就喷完。 理论用水量和设计用水量。理论用水量，即喷水强度乘作用面积再乘灭火时间，这个乘出来的数值是理论值。实际上，每个喷头的喷水量不可能完全一样，因为有个偏差范围，再加上其他水量损失因素，所以理论用水量必须乘一个系数，一般取1．15—1．3，即设计用水量应为理论用水量乘1．15—1．3倍。 二、选定给水源 自动喷水灭火系统的水源可分为有限水源和无限水源，有限水源一般指限定了的水源，无限水源则是不限定的水源。 (一)有限水源 有限水源指压力水箱、高位水箱等定量水源。一般用于轻火灾危险级建筑物，允许设置的喷头数不超过1000个，每一保护区的喷头数不超过100个。 (二)无限水源 无限水源指城市自来水管网、容量足够喷水灭火系统一次灭火用水量的高位水箱和水池、消防泵给水装置(包括城市自来水管网、加压送水设备、中间水箱)。
自动喷水灭火系统施工与验收规范 Code for installation and commissioning of automatic fire-extinguishing sprinkler systems ＧＢ５０２６１—９６ 主编部门：中华人民共和国公安部 批准部门：中华人民共和国建设部 施行日期：一九九七年三月一日 目录 1 总则 2 术语 3 施工准备 4 供水设施安装与施工 4.1 一般规定 4.2 消防水泵和稳压泵安装 4.3 消防水箱安装和消防水池施工 4.4 消防气压给水设备安装 4.5 消防水泵接合器安装 5 管网及系统组件安装 5.1 管网安装 5.2 喷头安装 5.3 报警阀组安装 5.4 其它组件安装 6 系统试压和冲洗 6.1 一般规定 6.2 水压试验
6.3 气压试验 6.4 冲洗 7 系统调试 7.1 一般规定 7.2 调试内容和要求 8 系统验收 9 维护管理 附录A 自动喷水灭火系统试压记录表 附录B 自动喷水灭火系统管网冲洗记录表 附录C 自动喷水灭火系统联动试验记录表 附录D 自动喷水灭火系统验收表 附录E 自动喷水灭火系统维护管理工作一览表 附录F 本规范用词说明 1 总则 1.0.1 为保障自动喷水灭火系统（或简称系统）的施工质量和使用功能，减少火灾危害，保护人身和财产安全，制定本规范。 1.0.2 本规范适用于建筑物、构筑物设置的自动喷水灭火系统的施工、验收及维护管理。1.0.3 自动喷水灭火系统的施工、验收及维护管理，除执行本规范的规定外，尚应符合国家现行的有关标准、规范的规定。 ２术语 2.0.1 准工作状态 condition of prepare operating 自动喷水灭火系统设备性能及使用条件符合有关技术要求，发生火灾时，能立即动作、喷水灭火的状态。 2.0.2 系统组件 system components 组成自动喷水灭火系统的喷头、报警阀、水力警铃、压力开关、水流指示器等专用产品的统称。
