铝罐车优势
为应对全球气候变暖和能源危机，低能耗、低排放、低污染的低碳经济正越来越被人们所倡导。作为全球最大的发展中国家，中国政府制定了控制温室气体排放、建设资源节约型和环境友好型社会的目标，计划到2020年，单位国内生产总值CO2排放比2005年下降40%～45%[1]，并作为约束性指标纳入国民经济和社会发展中长期规划。
罐式车作为重要的物流设备，在汽车运输业中的应用极为广泛。目前，我国在汽油、柴油等油品及水泥、粉煤灰等粉粒物料的运输中，主要以碳钢罐车运输为主。由于碳钢罐车自重大、质量利用系数低、车辆油耗大，且罐体容易生锈腐蚀而污染环境，因而，欧美日等发达国家和地区从20世纪20年代就开始尝试使用铝合金罐车，以替代碳钢罐车。
目前，铝合金罐车在一些发达国家已被广泛使用，有的国家使用率达到了90%。而在发展中国家如中国等，公路运输中的罐车仍然以碳钢罐车为主。美国HEIL公司市场调研结果显示，这些国家铝合金罐车在整个罐车市场的保有量不足2%。由此可见，铝合金罐式车在中国的发展空间大，前景广阔。铝合金材料具有密度小、导电性好、耐腐蚀性强、散热性好和易于加工等特点，因而被广泛应用于交通工具中。它的另一个重要的特性是具有较高的相对力学性能，能够满足汽车容器材料的使用要求，符合发展趋势要求，是轻量化技术发展重要途径之一。铝合金罐车最主要的优势在于它所带来的长期经济效益。由于铝合金的密度相对较小，同体积的铝合金自质量只有碳钢的1/3。铝罐车整备质量比相同容积的钢制罐车减重3000-4000kg，使用户的运输效益最大化。
表2 三轴铝合金油罐半挂车与碳钢油罐车对比
铝罐车具以下优势：
1.更加安全：
A.铝合金罐重心低所以容易刹车, 更加安全；从行车安全性考虑，铝合金罐车碰撞时惯性小，制动距离减小，而且塑性材料对人体的冲击更小，因此会更加安全。
B.不可燃材料、不产生火花（该性能在应用于易燃易爆物品时十分重要）、更低的静电积聚，采用铝合金罐体，有利于将油品装卸和运输过程中产生的静电及时传导走，减少了事故发生的概率。
C.对路面破坏少，政府一直希望降低路面维护成本；
D.能够通过变形来吸收碰撞产生的能量，且不会突然的被撕裂；
2. 运营费用更低，更轻的自重，更高的有效载重(投资回报快) ：
由于铝合金罐车相对碳钢罐车自重更轻，减轻了运输过程中燃油的消耗和对轮胎的磨损，从而减少了日常运营费用和维护费用。通过减轻车体自重而增加了有效载荷，运输同样数量的货物可以让车辆少运若干班次。
3.油品运输质量好：
铝合金在表面形成氧化铝后，在若干年的使用阶段都不会生锈，直接保证
了所运输的油品质量，不会污染油品（航空煤油特别关注这一特性）。碳钢罐车一旦停下来长时间不用，罐体内部立刻就会生锈，容易污染油品。
4.更好的燃油效率和降低CO2的排放, 更绿色环保，符合国家节能减排政策：
5.更长的使用寿命：
耐腐蚀性强，15-20年是铝合金罐车的典型使用寿命。根据美国HEIL公司在全球市场几十年销售客户的使用经验统计表明，铝合金罐车的平均寿命在10年左右，具体须视客户的使用维护状况，其中铝合金罐车最长的使用寿命已经达到了40年。
6.更加美观
亮面或普通表面。
7.耐腐蚀
铝合金与丙酮、苯类、汽柴油、煤油、冰醋酸等大部分化学介质和食品具有良好的相容性，运输范围比交广；较低的相关维护成本，可以不做防腐方面的表面金属处理，车身有刮伤时不会生锈，外观经久，易于清洁。钢罐每5年喷涂一次的成本是1500元左右。
8.回收价值高
一个由5t成品铝制成的罐体，到罐车报废时，按照目前国际市场上铝的价格，仅罐体回收就有约8万元人民币。
铝合金罐体的经济效益
（1）降低整车总质量，减少燃油消耗，缩小运输成本。根据欧洲铝业协会相关研究报告显示，整车质量与单车燃油消耗成正向变化关系。以柴油为例，从运输成本出发，单车总质量每减轻1t，那么车辆运行100km可省0.6L柴油。还是以45m3的铝合金罐体为例，它比碳钢或不锈钢材料罐体质量约少3t，按一半的空载里程，如果每年运行里程120000km算，至少每年可节省柴油1100L，以目前市场价约人民币8500元。
（2）在相同整车质量下，由于铝合金材料罐体的空载整车质量降低，承载体积变大，从而有效提高承载经济性。按照我国道路安全法规规定，车货总重不得超过55t。在规定总重的前提下，要想提高运输总量，只能从车辆轻量化入手，进而增加其有效承载能力获取更好经济效益。从增加收益的角度出发，采用了铝合金罐体，运行车辆比碳钢罐体的车辆承载约多3t，仍然以120000km/年的里程计算，运输费用为人民币0.5元/km.t,每车可额外增加收入约人民币180000元，可以看出使用铝合金罐体的经济效益非常可观。
（3）耐氧化，化学性质较稳定，回收循环利用价值高。由于铝合金具有较强的耐腐蚀性，而且这种稳定的化学性质跟使用时间基本不存在关系。所以用户在按国家运输车辆报废有关规定将车辆报废之后，铝合金罐体整体不会出现较大损失，特别是内部不会有很大的损伤。对于按国际标准生产工艺生产的罐体，以目前国际行业出具的回收标准看，回收价值是原铝的85%以上。如一个由5t成品铝制成的罐体，到罐车报废时，按照目前国际市场上铝的价格，仅罐体回收就有约8万元人民币。
铝合金罐体的环境和社会效益
环境变暖已成为全球关注热点，主要原因是温室气体二氧化碳排放过高；而在2009年的哥本哈根气候会议上，我国政府也做出了碳排量大幅下降的承诺。这就使得降低燃油消耗成为我国汽车工业的研发重点。欧洲铝业协会的研究报告显示，整车（寿命周期内）每使用1kg铝合金，可减少二氧化碳排放28kg。依此算来，如果使用铝合金罐体，整车重量减轻5t，可总共减少二氧化碳排放140t；美国研究表明，在欧四标准下，每百公里油耗Y与车身质量X的关系式：Y=0.003X+3.3434，汽车质量每减少1000千克，油耗下降7%-10%，同时二氧化碳、氮氧化物的排放量也将下降，环境将得到极大的改善，社会效益明显。
因此，无论从经济效益、安全性，还是从环境以及社会效益来说，铝合金罐车都有着无比的优越性。
数据显示，每节约1L汽油，二氧化碳的排放量就减少2.7kg；而一颗成年大树一年所能吸收的二氧化碳仅为18.3kg。按照XTRONICCVT比普通自动变速箱省油15%的比例来算，每车每年减少二氧化碳排放超过486千克，相当于种了26棵树；每年东风日产150万辆XTRONICCVT车型的减排量相当于种下了超过3,983万棵树，等同于一大片森林
低压铸造铝合金车轮设计要点 铝合金车轮具有质量轻、能耗低、散热快、减震性好、安全可靠、外观漂亮、图案丰富以及平衡性好等优点，被整车制造企业和广大车主所青睐。 我国铝合金轮毂的生产大多采用低压铸造工艺。该工艺是在20世纪80年代后期由中信戴卡公司引进，经过20多年的发展，已经比较成熟。但真正意义上的开发设计工作是在最近几年，随着我国整车制造水平的提升，才开始与整车开发同步进行设计。 车轮设计要点 铝合金车轮的设计包括外观设计和工程设计。车轮外观要与整车外观相匹配，车轮不仅是外观件，还是重要的安全部件，因此外观设计时就必须考虑工程要求。一般情况下，在车轮进行外观设计时，工程人员也要参与，与造型设计师共同完成外观设计工作，以缩短车轮的开发周期。 现以大众车轮设计为例，具体分析低压铸造铝合金车轮设计中关注的要点。大众车轮执行德国大众标准和欧盟的设计规范，主要考虑的方面有整车造型、车轮装配、车轮生产工艺和车轮试验。 1.整车造型 车轮是整车的时尚装饰，是对整车外形设计的一种延伸，因此车轮造型作为整车造型的一部分，必须与整车的造型风格协调一致，给人以美感。 2.车轮装配 车轮最终要装配到整车上，装配时与之相配合的零部件有轮胎、平衡块、刹车鼓、安装盘、安装螺栓和气门嘴。 铝合金车轮设计时注意的装配要点如下： （1）轮胎与铝合金车轮装配的轮胎一般情况下是无内胎的子午线轮胎，在轮胎与车轮轮辋之间形成一个封闭的空间。大众车轮的轮辋结构执行欧洲轮辋标准——ETRTO标准，该标准对轮辋各部位的结构、尺寸做出了明确规定，在车轮设计时必须严格遵守。同时，为防止车辆行驶过程中路肩石划伤车轮表面（路肩石的高度标准为150mm），要求车轮正面不能超出轮胎外侧面，一般要缩进2.5mm以上。 （2）平衡块平衡块的作用是使车轮在高速旋转下保持平衡，避免车辆在行驶过程中抖动和方向盘振动，提高车辆的舒适性。车轮设计时，要求平衡块与刹车鼓之间的间隙不小于3mm。 （3）刹车鼓在车辆行驶过程中，车轮是旋转的，刹车鼓是静止的，因此在车轮设计时要保证车轮内表面与刹车鼓之间有一定的间隙，一般控制在3mm以上。 （4）安装盘、安装螺栓安装螺栓是将车轮定位、紧固到安装盘上的零件。在车轮设计时，要考虑安装盘的尺寸，车轮与安装盘的接触面积，安装螺栓的尺寸、结构和数量，螺栓

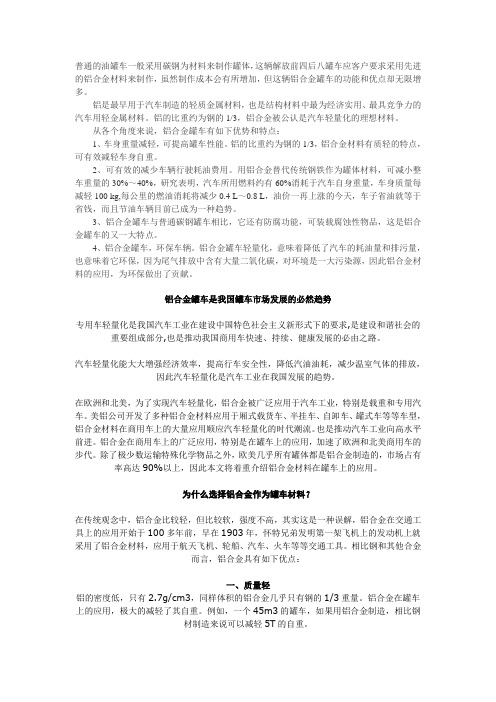

普通的油罐车一般采用碳钢为材料来制作罐体，这辆解放前四后八罐车应客户要求采用先进的铝合金材料来制作，虽然制作成本会有所增加，但这辆铝合金罐车的功能和优点却无限增多。 铝是最早用于汽车制造的轻质金属材料，也是结构材料中最为经济实用、最具竞争力的汽车用轻金属材料。铝的比重约为钢的1/3，铝合金被公认是汽车轻量化的理想材料。 从各个角度来说，铝合金罐车有如下优势和特点： 1、车身重量减轻，可提高罐车性能。铝的比重约为钢的1/3，铝合金材料有质轻的特点，可有效减轻车身自重。 2、可有效的减少车辆行驶耗油费用。用铝合金替代传统钢铁作为罐体材料，可减小整车重量的30%～40%，研究表明，汽车所用燃料约有60%消耗于汽车自身重量，车身质量每减轻100 kg,每公里的燃油消耗将减少0.4 L～0.8 L，油价一再上涨的今天，车子省油就等于省钱，而且节油车辆目前已成为一种趋势。 3、铝合金罐车与普通碳钢罐车相比，它还有防腐功能，可装载腐蚀性物品，这是铝合金罐车的又一大特点。 4、铝合金罐车，环保车辆。铝合金罐车轻量化，意味着降低了汽车的耗油量和排污量，也意味着它环保，因为尾气排放中含有大量二氧化碳，对环境是一大污染源，因此铝合金材料的应用，为环保做出了贡献。 铝合金罐车是我国罐车市场发展的必然趋势 专用车轻量化是我国汽车工业在建设中国特色社会主义新形式下的要求,是建设和谐社会的重要组成部分,也是推动我国商用车快速、持续、健康发展的必由之路。 汽车轻量化能大大增强经济效率，提高行车安全性，降低汽油油耗，减少温室气体的排放，因此汽车轻量化是汽车工业在我国发展的趋势。 在欧洲和北美，为了实现汽车轻量化，铝合金被广泛应用于汽车工业，特别是载重和专用汽车。美铝公司开发了多种铝合金材料应用于厢式载货车、半挂车、自卸车、罐式车等等车型，铝合金材料在商用车上的大量应用顺应汽车轻量化的时代潮流。也是推动汽车工业向高水平前进。铝合金在商用车上的广泛应用，特别是在罐车上的应用，加速了欧洲和北美商用车的步代。除了极少数运输特殊化学物品之外，欧美几乎所有罐体都是铝合金制造的，市场占有率高达90%以上，因此本文将着重介绍铝合金材料在罐车上的应用。 为什么选择铝合金作为罐车材料？ 在传统观念中，铝合金比较轻，但比较软，强度不高，其实这是一种误解，铝合金在交通工具上的应用开始于100多年前，早在1903年，怀特兄弟发明第一架飞机上的发动机上就采用了铝合金材料，应用于航天飞机、轮船、汽车、火车等等交通工具。相比钢和其他合金 而言，铝合金具有如下优点： 一、质量轻 铝的密度低，只有2.7g/cm3，同样体积的铝合金几乎只有钢的1/3重量。铝合金在罐车上的应用，极大的减轻了其自重。例如，一个45m3的罐车，如果用铝合金制造，相比钢 材制造来说可以减轻5T的自重。
