四自由度汽车振动影响分析 一、汽车振动问题分析 汽车振动的分析研究是为了提高汽车平顺性，汽车平顺性是指汽车过程中能保证乘员不致因车身振动而引起不舒适和疲乏感觉，以及保持运载货物完整无损的性能。汽车平顺性是影响汽车乘坐舒适性的重要原因，而平顺性的主要就是依靠汽车减振来保证，汽车振动日益成为汽车研发和性能提高的关键所在。 在了解了汽车振动的危害之后，就需要人们研究振动问题，掌握振动机理，消除振动带来的不利影响，利用振动规律指导汽车的研发。汽车振动所要研究的问题主要有路面等级对汽车振动影响、车速对汽车振动影响、悬架参数对汽车振动影响。 二、汽车四自由度系统建模 图2.1四自由度汽车模型 考虑汽车纵向角振动时悬架对车身激振影响就必须至少将汽车振动系统简化为如图所示的一个四自由度平面振动模型。在这个振动模型中，要求车辆相对于纵垂面完全对称，并且左右车轮下的路面不平度完全一样，则认为车辆是在纵垂面上振动。把车身简化为质量为m，绕质心的转动惯量为觉得平面刚体；把前后车轴（包括轮胎）的质量简化为二个质量点m1，m2；前后悬架刚度为左右两侧刚度之和用k1，k2表示，而前后悬架减震器的阻尼系数为左右两侧之和用c1，c2表示：kt1和kt2为轮胎刚度，ct1，ct2为轮胎阻尼，它们也为两侧之和。
为了研究悬架与车身连接点处悬架振动对车身的激励，必须首先列出整个振系的振动微分方程组。为此根据分析动力学中的粘滞阻尼力的拉格朗日方程： . ..Z Z Z Z R U T T dt d ??- =??+??-? ??? ? ????)1.2( 式中：T ——振动系统的总动能； U ——振动系统的总位能； R ——振动系统的总耗散函数； 对四自由度平面振动模型其总动能为： 2.2 22.112.2.2 1 212121z m z m J z m T +++=θ)2.2( 总位能为： 22222111222211)(21 )(21)(21)(21q z k q z k z b z k z a z k U t t -+-+-++--= θθ )3.2( 总耗散能为： 2 .2.222 .1.112...22...1)(21)(21)(21)(21q z c q z c z b z c z a z c R t t -+-+--+--=θθ )4.2( 将三式代入拉格朗日方程求出系统振动的微分方程组整理成矩形式为： . . .. Q C Q K KZ Z C Z M t t +=++)5.2( 其中： ?? ??? ?? ?? ???=2100 0000000000m m J m M ?? ??? ?? ?????+--+--++---+-+=2222 1 111212 2 2121 21212 10 0t t k k b k k k k a k k b k a k b k a k b k a k k k b k a k k k K
振动测试和分析技术综述 黄盼 （西华大学，成都四川 610039） 摘要:振动测试和分析对结构和系统动态特性分析及其故障诊断是一种有效的手段。综述了当前振动测试和分析技术，包括振动测试与信号分析的国内外发展概况、振动信号数据采集技术、振动测试技术、以及振动测试与信号分析的工程应用，最后对振动测试与分析技术的未来发展方向进行了展望。 关键词:振动测试; 信号分析; 动态特性; 综述 Summary of Vibration Testing and Analysis HuangPan ( Xihua University，Chengdu 610039，China) Abstract: Vibration testing and analysis is an effective tool in analyzing structure and system dynamic characteristic and detecting the failures of structures,systems and facilities. The present paper reviews the current vibration testing and analysis techniques，including the development of vibration measurement and analysis of domestic and foreign，vibration signal data acquisition,vibration testing technology ,vibration measurement and analysis in engineering application. Finally,the future development in the field of vibration testing and analysis is predicted. Key words: vibration testing; signal analysis; dynamic characteristic;overview
2008年振动力学期末考试试题 第一题（20分） 1、在图示振动系统中，已知：重物C 的质量m 1，匀质杆AB 的质量m 2，长为L ，匀质轮O 的质量m 3，弹簧的刚度系数k 。当AB 杆处于水平时为系统的静平衡位置。试采用能量法求系统微振时的固有频率。 解： 系统可以简化成单自由度振动系统，以重物C 的位移y 作为系统的广义坐标，在静平衡位置时 y ＝0，此时系统的势能为零。 AB 转角：L y /=? 系统动能： m 1动能：2 1121y m T = m 2动能：2222222 22 222)3 1(21))(31(21)31(2121y m L y L m L m J T ====? ω m 3动能：2322 323 33)2 1(21))(21(212 1y m R y R m J T === ω 系统势能： 2 21)21(21)21( y k y g m gy m V + +-= 在理想约束的情况下，系统的主动力为有势力，则系统的机械能守恒，因而有： E y k gy m gy m y m m m V T =+ +-++= +2 212 321) 2 1(2 12 1)2 13 1(2 1 上式求导，得系统的微分方程为： E y m m m k y '=+ + +) 2 131(4321 固有频率和周期为： ) 2 131(43210m m m k + + = ω 2、质量为m 1的匀质圆盘置于粗糙水平面上，轮缘上绕有不可伸长的细绳并通过定滑轮A 连在质量为m 2的物块B 上；轮心C 与刚度系数为k 的水平弹簧相连；不计滑轮A ，绳及弹簧的质量，系统自弹簧原长位置静止释放。试采用能量法求系统的固有频率。 解：系统可以简化成单自由度振动系统，以重物B 的位移x 作为系统的广义坐标，在静平衡位置时 x ＝0，此时系统的势能为零。 物体B 动能：2 212 1x m T = 轮子与地面接触点为速度瞬心，则轮心速度为x v c 2 1= ，角速度为x R 21=ω，转过的角度为x R 21= θ。轮子动能： )83(21)41)(21(21)4 1( 2 12 1212 122 21212 2 12x m x R R m x m J v m T c =+= + = ω 系统势能： x
附件1 汽车发动机振动噪声测试系统 1用途及基本要求： 该设备主要用于教学和科研中的振动和噪声测量，要求能够测量试验对象的振动噪声特性（频率、阶次、声强等），能对试验数据进行综合分析。该产品的生产厂应具有多年振动噪声行业从业经验，有较高的知名度和影响力。系统软件和硬件应该为成熟的模块化设计，同时具有很强的扩展能力，能保证将来软件和硬件同时升级。 2设备技术要求及参数 2.1设备系统配置 2.1.1数据采集系统一套； 2.1.2数据测试分析软件一套； 2.1.3传声器 2个； 2.1.4加速度计 2个； 2.1.5声强探头 1套； 2.1.6声级校准器 1个； 2.1.7笔记本电脑一台 2.2数据采集、控制系统技术要求 2.2.1主机箱一个；供电采用9～36V直流和 200～240V交流； 2.2.2便携式采集前端，适用于实验室及现场环境； 2.2.3整机消耗功率<150W； 2.2.4工作环境温度：-10?C ～50?C； 2.2.5中文或英文WindowsXP下运行，操作主机采用笔记本电脑； 2.2.6输入通道数：4个以上，其中2个200V极化电压输入通道、不少一个转速输入通道； 2.2.7输入通道拥有Dyn-X技术，动态围160dB； 2.2.8每通道最高采样频率：≥65.5kHz，最大分析带宽：≥25.6kHz； 2.2.9系统留有扩充板插槽，根据需要可以进一步扩充；数据采集前端可同时连接多种形式传感器,包括加速度计、转速探头、传声器、声强探头等； 2.2.10系统具有堆叠和分拆能力，多个小系统可组成多通道大系统进行测量。大系统可分拆成多个小系统独立运行； 2.2.11采集前端的数据传输具备二种方式之一：①通过10/100M自适应以太网传输至PC； ②通过无线通讯以太网技术传输至PC，通信距离在100米以上。使测量过程更为灵活方便，方便硬件通道和计算机系统扩展升级；
车辆悬架系统振动研究概述 关键词：振动悬架 摘要： 本文简单介绍了车辆振动的相关知识，对其做了简明的分析，由于篇幅有限故只重点介绍了与车辆悬架相关的知识。根据不同结构悬架的特点，分别介绍与其相关的振动研究内容和成果。 引言 悬架系统是提高车辆平顺性(乘座舒适性)和安全性(操纵稳定性)、减少动载荷引起零部件损坏的关键,。自70年代以来,工业发达国家开始研究基于振动主动控制的主动/半主动悬架系统。引入主动控制技术后的悬架是一类复杂的非线性机、电、液动力系统,其研究进展和开发应用与机械动力学、流体传动与控制、测控技术、计算机技术、电子技术、材料科学等多个学科的发展紧密相关。为此，关于车辆悬架系统振动的研究比较困难，但是其又具有十分重要的实际意义。一、车辆悬架系统简介 悬架系统的作用主要是连接车桥和车架,传递二者之间的作用力和力矩以及抑制并减少由于路面不平而引起的振动,保持车身和车轮之间正确的运动关系,保证汽车的行驶平顺性和操纵稳定性。 悬架系统一般由弹性元件、减振器和导向装置等组成。其中,弹性元件的作用是承受和传递垂直载荷,缓冲并抑制不平路面所引起的冲击。按弹性元件分类包括钢板弹簧悬架、螺旋弹簧悬架、扭杆弹簧悬架以及气体弹簧悬架。钢板弹簧是1根由若干片等宽但不等长的合金弹簧片组合而成的近似等强度的弹性梁,多数情况下由多片弹簧组成。多片式钢板弹簧可以同时起到缓冲、减振、导向和传力的作用,可以不装减振器而用于货车后悬架。螺旋弹簧用弹簧钢棒料卷制而成,常用于各种独立悬架。其特点是没有减振和导向功能,只能承受垂直载荷。扭杆弹簧本身是1根由弹簧钢制成的杆,一端固定在车架上,另一端固定在悬架的摆臂上。气体弹簧是在1个密封的容器中冲入压缩气体,利用气体可压缩性实现弹簧的作用。气体弹簧具有理想的变刚度特性。气体弹簧有空气弹簧和油气弹簧2种。
关于汽车的振动的分析 汽车振动系统是由多个子系统组成的具有质量、弹簧和阻尼的复杂的振动系统。汽车振动源主要有：路面和非路面对悬架的作用、发动机运动件的不平衡旋转和往复运动、曲轴的变动气体负荷、气门组惯性力和弹性力、变速器啮合齿轮副的负荷作用、传动轴等速万向节的变动力矩等。 在汽车工程中,多数振动是连续扰动力,而其他一些则是汽车承受的冲击力和短时间的瞬态振动力。振动又可分为周期性的和随机性的,发动机旋转质量的不平衡转动是周期振动的典型例子,而随机振动主要是由路面不平引起的。所有质量--弹性系统都有自己的固有频率,如果作用于系统的干扰频率接近振动系统的固有频率,就会发生共振现象。因此即使自身具有抗干扰能力的系统,装配到汽车上时仍有可能产生振动问题,这就要求在设计阶段准确建立系统模型及运动方程,分析自由振动特性和受迫振动响应,研究控制振动的方法。 汽车振动按照频率范围可分为： 1、影响行驶平顺性的低频振动：它产生的主要振源由于路面不平度激励使得汽车非悬挂质量共振和发动机低频刚体振动，从而引起悬架上过大的振动和人体座椅系统的共振造成人体的不舒适，其敏感频率主要在1-8Hz(最新的研究表明：当考虑人体不同方向的响应时可到16Hz)。对于乘员其评价指标一般是：针对载货汽车的疲劳降低工效界限和针对乘用汽车的疲劳降低舒适界限，或直接采用人体加权加速度均方根值进行评价；对于货物其评价指标是：车箱典型部位的均方根加速度。由于该指标于人体生理主观反映密切相关，因此试验和评价往往采用测试和主观评价相结
合。 2、车身结构振动和低频噪声：大的车身结构振动，不仅引起自身结构的疲劳损坏，而且更是车内低频结构辐射噪声源。其频率主要分布在20—80Hz 的频带内。由两方面引起：(1)激励源；主要有：道路激励、动力传动系统尤其是动力不平衡和燃烧所产生的各阶激励、空气动力激励；(2)车身结构和主要激励源系统的结构动力特性匹配不合理引起的路径传递放大。当前对于低频结构振动和噪声分析研究的方法有：计算预测分析，(1)基于有限元方法通过建立结构动力学模型取得结构固有振动模态参数对结构动力学特性进行评价，通过试验载荷分析得到振动激励并结合结构动力学模型计算振动响应；(2)基于有限元和边界元的系统声学特性计算和声响应计算。试验分析：(1)各种结构振动和声学系统的导纳测量和模态分析；(2)基于实际运行响应的工作振型分析；(3)基于机械和声学导纳测量的声学寄予率分析； 3、各种操纵机构的振动：操纵机构的振动主要是因为其安装吊挂刚度偏低或自身结构动力特性不当或车身振动过大而产生，它不仅容易使驾驶者疲劳严重时可能使操纵失控。对于这些振动各企业都有相应得评价和限值规定。最为典型的是方向盘(线性)振动(转向管柱振动)，其产生的主要原因是方向盘及管柱安装总成与车身振动或其它激励源发生共振；另一重要的振动现象是行驶过程中的方向盘旋转振动(即：方向盘及转向轮摆振)。其产生的原因是：行驶过程中转向轮的跳动与自身的转动而产生的陀螺效应引起转向轮的波动并被转向结构放大从而引起方向盘旋转振动。 4、空气声：车内空气声是由于隔声吸声措施不当从而使得动力传动

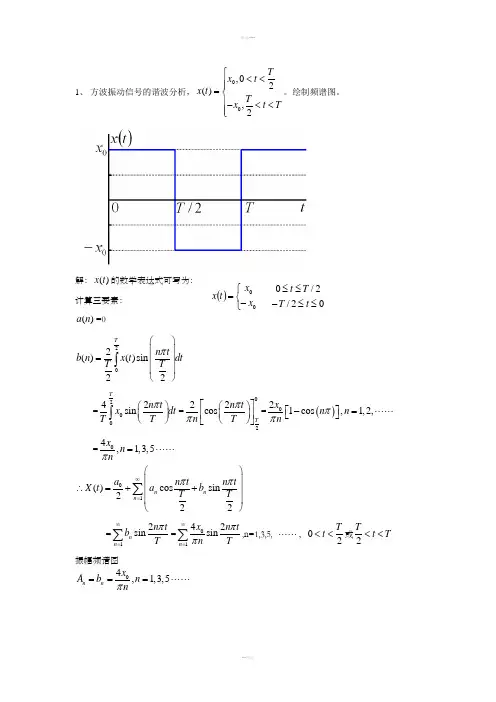

1、 方波振动信号的谐波分析，00,02 (),2 T x t x t T x t T ? <
相位频谱图 1tan 0,1,3,5 n n n a n b φ -?? ===?????? ??? 2、 求周期性矩形脉冲波的复数形式的傅立叶级数，绘频谱图。 解： 数学表达式：
计算三要素： 傅立叶级数复数形式： 频谱图 00 00,0sin ,0,n x t n T A x n t n n n T ππ?=??=? ?≠-∞<<∞?? ()???? ?????≤≤≤≤--≤≤-=2 202222000 00 T t t t t t x t t T t x 偶函数 T x t a 0002=2sin 2010t n n x a n ωπ?=0 =n b 2 sin 22010t n n x a ib a X n n n n ωπ?==-=()2sin 1101012/2/02/2/102/2 /02/2/010********t n n x t in e e T x t in e T x dt e x T dt e t x T X t in t in t t t in t in t t t in T T n ωπωωωωωωω?=--?=-?=??=??=-------? ?T t x t n n x X n 0 0010002sin lim =?=→ωπ()∑ ∑ ∞-∞=∞-∞===n t in n t in n e n t n x e X t x 112sin 0 10ωωωπ
汽车的振动测试技术-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII
汽车的振动测试技术 汽车供应商们采用先进的振动测试技术来保证汽车在行驶中的安静和平稳。汽车上的零件和组装件必须经受振动可控测试技术的检验。 汽车内部从仪表板到桌椅，从安全气囊传感器到引擎注油泵，诸多零部件都要经过精确振动模式和幅度的测试。 在有些情况下，要用振动测试法验证汽车的各种装置在一般路面条件下不会损坏。在另一些情况下，通过振动测试来识别机械发出的烦人的噪声。 在振动控制的工业中，开发成功的数字信号处理技术有可能在实验室和生产线上制造成更加贴近真实的振动环境。今天，振动测试除了使用随机波、正弦波和冲击波的传统方法，又增加了更加复杂的方法，比如随机波上加正弦波和波形复制。 正如名称所示，随机正弦波是把随机振动与正弦波结合起来形成复杂的振动形式；波形复制振动模仿出真实的汽车振动环境。随机正弦波振动把多个正弦波与具有宽频带的噪声结合在一起。正弦波振动可以是固定的或者是扫描式的谐波或非谐波振动，而且在整个频带内的振动幅度是可变的。就模仿在路面变化行驶中的随机振动的汽车来说，其引擎转速增加或减少时，随机正弦波振动是很好的测试方法。 实际应用 采用随机正弦波振动和波形复制方法对汽车进行测试，可真实地再现汽车行驶中的实际环境，用作设计验证和质量控制。 ?仪表板 许多汽车制造厂对仪表板组件进行振动测试以检查其发出的咯吱声和卡嗒声。这一项是新车购买者可能最不满意的地方，在保证金中占很大份额。 为了测试建造了专用振动台，它不使用风扇，为的是造成清静的环境来验证振动中的仪表板是否有咯吱声和卡嗒声。因为没有通风散热，只能在温升超过工作温度时做短时间的振动测试，然后测试要暂停一会儿让设备冷却下来。 除振动台外，所有能发出噪声的仪器设备，包括振动台的控制器都应放在测试室的列边。遥控面板和显示器要悬挂在测试装置的上面，便于工作人员能听见噪声并控制测试过程。 用于检验咯吱声和卡嗒声的振动模式，由随机波、扫描正弦波和代表负荷的多段波形所构成。其振动幅度要控制在汽车正常行驶中的额定实验值内。为了避免振动过于猛烈。要维修部件并做好紧固工作。 在振动测试中，操作人员起着关键性的作用，例如施加扫描式正弦波来重复加速引擎的振动模式，此时可能要加上几次扫频来发现异常的噪声。由于咯吱声和卡嗒声难于发现起因，操作者必须停止对仪表板做下一步的操作，并且用于动方式来控制振动频率和振幅，检查产生噪音的真正原因。这样才能找到产生噪声的机理，许多设备生产厂也采用这种方法作为质量控制的手段。
