设计报告（论文） 题目：电冰箱保护电路设计 - I -
设计报告（论文） 目录 第1章绪论 (1) 1.1 课题背景 (1) 第2章方案论证 (2) 2.1 数电法设计方案 (2) 2.2数模结合法设计方案 (2) 第3章单元电路设计 (3) 3.1电源电路设计 (3) 3.2采样比较电路设计 (4) 3.3定时及开关电路设计 (5) 3.4漏电报警电路设计 (6) 第4章电路及原理分析 (7) 4.1电冰箱保护电路总电路及其说明 (7) 4.1.1电冰箱保护电路工作原理 (7) 4.2元器件的参数设定 (8) 第5章原理图的生成 (9) 5.1 原理图的生成及其原理图 (9) 第6章元件的安装和电路的测试 (10) 5.1元件的安装 (10) 5.2 电路的测试和调试 (10) 5.2.1测试注意 (10) 5.1.2测试结果 (10) 结论 (11) 致谢 (12) 附录1 (13) 附录2 (13) - II -
设计报告（论文） 第1章绪论 1.1课题背景 在日常生活中，在日常生活中，由于外部环境的变化、各个用户的用电情况的改变而起电压较大的波动或电力系统的突然中断与连接，但是对于电冰箱它要求工作在比较稳定的情况下，长时间的过压、欠压，突然断电、上电都会对电冰箱的性能造成不同程度的损害影响它的使用寿命，情况严重一点甚至导致电冰箱烧坏。还有我们在使用电冰箱是会发现电冰箱用久了，当去开冰箱是手会麻一下，如果这样的话你就要注意了，可能用久了某些元件老化，出现了漏电情况，存在安全隐患。鉴于这一系列问题，我们就要为其设计一个保护器、报警器来进行保护我们的电冰箱、保证我们的安全。本次我们探讨的课题就是与之相关的电冰箱保护器、报警器设计 通过本课题的设计，培养学生掌握电子技术的科学实验规律，熟悉实验技术，测量技术等实验研究方法，学会运用Protelse99、EWB、ptoteus等软件进行辅助设计，使其具有独立实验研究的能力，以便在未来的工作中开拓创新。在设计产品时，为了使电器设备工作性能更加稳定，设计电器设备时须增加对产品的安全与稳定等指标的重视的理念。加深对电路理论知识的理解和掌握，更主要的是学习和掌握科学实验研究方法。学会运用理论和实验两种研究方法，解决实际问题。 - 1 -
下面是小王和小明在“练习使用测电笔”的实验探究中所做的记录，已知测电笔正常，二人的操作无错误，请你和他们一起分析： （1）实验所用的三个插座中，正常的是：______． （2）（2）从其余几只异常插座中任选一只，分析其故障或装配错误的可能原因：______ 答案（1）A插座左右两孔都不发光，说明没有电流通过，不能正常工作．B插座左孔接的是零线不发光，右孔接的是火线，氖管发光，能正常工作．C插座左孔发光，右孔不发光，说明插座被短路，不能工作． （2）当用测电笔接触C插座左孔零线时应不发光，但实际上发光，接触右孔火线时应发光，但实际上不发光．说明右孔被短路，电流直接由火线流向左孔零线． 故答案：（1）B；（2）C插座被短路． 家庭电路的故障分析 家庭电路故障有四种： (开路)、短路、过载和漏电。 1.
故障可以用测电笔查出。 2. 很大，保险丝自动熔断。若保险丝不合适，导线会因发热，温度迅速升高，而引发火灾。 用检验灯查短路位置，把检验灯接在火线的保险丝的位置，即串联在接线柱上，然后逐个接通每一盏灯的线路，如果检验灯较暗或不亮，则可判定这部分电路未发生短路，如果检校灯正常发光，则可断定此电路短路。 3. 流大于导线规定的安全 电流值。出现这种情况更轻者导致用电器实际功率下降，重者导电会因过热而引发火灾。 4. 电会造成用电器实际功率下降，也能造成人体触电，使用漏电保护器能预防漏电的发生。 如何判断家庭电路故障： 家庭电路故障主要是由于断路、短路、总功率过大等引起的。若是短路或用电器总功率过大，保险丝会熔断，若是进户火线断了，试电笔不会发光。当然还有其他原因、做题时需要用心判断。 例1夜里，小明家的三盏电灯均正常发光，突然三盏电灯全部熄灭，经检验保险丝完好，用试电笔检验插座的两孔，氖管均发光。发生这一现象的原因可能是( )
电机启动常见方法 1、定时自动循环控制电路 说明：（技师一） 1、题图中的三相异步电动机容量为，要求电路能定时自动循环正反转 控制；正转维持时间为20秒钟，反转维持时间为40秒钟。 2、按原理图在配电板上配线，要求线路明快、工艺合理、接点牢靠。 3、简述电路工作原理。 注：时间继电器的延时时间不得小于15秒，时间调整应从长向短调。 定时自动循环控制电路电路工作原理：合上电源开关QF，按保持按钮SB2，中间继电器KA吸合，KA的自保触点与按钮SB2、KT1、KT2断电延时闭合的动断触点组成的串联电路并联，接通了起动控制电路。按起动按钮SB3，时间继电器KT1得电，其断电延时断开的动合触点KT1闭合，接触器KM1线圈得电，主触点闭合，电动机正转（正转维持时间为20秒计时开始）。同时KM1动合触点接通了时间继电器KT2，其串联在接触器KM2线圈回路中的断电延时断开的动合触点KT2闭合，由于KM1的互锁触点此时已断开，接触器KM2线圈不能通电。当正转维持时间结束后，断电延时断开的动合触点KT1断开,KM1释放，电动机正转停止。KM1的动断触点闭合，接触器KM2线圈得电，主触点闭合，电动机开始反转.同时KM1动合触点断开了时间继电器KT2线圈回路（反转维持时间为40秒计时开始）。这时KM2动合触点又接通了KT1线圈，断电延时断开的动合触点KT1闭合，为下次电动机正转作准备。因此时串联在接触器KM1线圈回路中的KM2互锁触点断开，接触器KM1线圈暂时不得电。与按钮SB2串联的KT1、KT2断电延
时闭合的动断触点是保证在电动机自动循环结束后，才能再次起动控制电路。热继电器FR常闭触点，是在电动机过负载或缺相过热时将控制电路自动断开，保护了电动机。 2、顺序控制电路（范例） 顺序控制电路（范例）工作原理：图A：KM2线圈电路由KM1线圈电路起动、停止控制环节之后接出。按下起动按钮SB2，KM1线圈得电吸合并自锁，此时才能控制KM2线圈电路。停止按钮SB3只能控制M2电动机的停转，停止按钮SB1为全停按钮。本电路只有满足M1电动机先起动的条件，才能起动M2电动机。 图B：控制电路由KM1线圈电路和KM2线圈电路单独构成。KM1的动合触点作为一控制条件，串接在KM2线圈电路中，只有KM1线圈得电吸合，其辅组助动合触点闭合，此时才能控制KM2线圈电路。停止按钮SB3只能控制M2电动机的停转，停止按钮SB1为全停按钮。本电路只有满足M1电动机先起动的条件，才能起动M2电动机。
数字电子技术基础 课程设计报告 设计题目：电冰箱保护电路的设计 姓名：刘赢/ 黄光超 学号：39/31 班级：电信15-4班 指导教师：刘亚荣 桂林理工大学信息科学与工程学院 2016 年12 月
电冰箱保护器 一、设计任务与要求： (1)设计电冰箱保护器，具有过、欠压保护，上电延时等功能。 (2)电压在180-250V范围内，正常供电时绿灯亮。 (3) 过压保护：当电压高于250V时，自动切断电源，红灯亮。 (4) 欠压保护：当电压低于180V时，自动切断电源，红灯亮。 (5)延时保护：在上电、欠压、过压保护切断电源时，延时3-5分钟才可接通电源。 二、方案设计与论证 原理框图如图1所示。 1 图1 原理框图 方框图说明：输入220伏交流市电，经过变压器的降压后输入进整流滤波电路中，经 过整流滤波后的交流电变为脉动的直流电，然后该直流电输入进检测电路，通过与窗口比 较器的参考电压进行比较后由控制执行电路判别是否切断电路。 三、单元电路设计与参数计算 1、电源电路 根据对工作原理的分析,可以确定电路设计如图2所示。
图2电源电路 电源电路原理：市电在经过变压器的降压后依次进行整流滤波，输出直流电，然后输入到下一级的比较器中。整流滤波电路各阶段具体波形如图3所示。 图3 整流滤波电路各阶段的波形图 2、电压检测电路 根据对电路原理的分析可以确定检测电路的设计如图4所示。 V11 V13 图4电压检测电路 电压检测电路原理：220伏的市电经过降压、整流、滤波后输入窗口比较器，当输入 电压高于U RH 时，U 1 输出低电平，U 2 输出高电平;当输入电压低于U RL 时，U 2 输出高电平，U 1输出低电平;当输入电压介于U RH 和U RL 之间时,U 1 和U 2 均输出高电平。 变压器原边与副边线圈匝数比为50。 1.临界状态当市电电压为250V时，经过降压整流滤波后的输出电压值U 01 =250/25× 1.4=7 V 2.临界状态当市电电压为190V时，经过降压整流滤波后的输出电压值U 01 =190/50×1.4=5.32V。 3.当市电为过压状态时，设输入电压为255V，经过降压整流滤波后的输出电压值 U 01 =255/50×1.4=7.14V。 4.当市电为欠压状态时，设输入电压为175V，经过降压整流滤波后的输出电压值 U 01 =185/50×1.4=5.18V。 终上，U RH 的取值可以为7V，U RL 的取值可以为5.04V。
目录 摘要.................................................................... III ABSTRACT .................................................................. V 1 绪论.. (1) 1.1论文研究的背景和意义 (1) 1.2电冰箱电控系统的发展现状 (2) 1.3论文主要设计内容 (2) 2 总体设计方案 (4) 2.1总体设计方案简介 (4) 2.2电冰箱电控系统的主要功能和要求 (5) 3 系统硬件设计 (1) 3.1AT89C51单片机最小系统 (1) 3.1.1 AT89系列单片机的概况 (1) 3.1.2 时钟电路 (4) 3.1.3 复位电路 (5) 3.1.4 单片机系统电源设计 (7) 3.2霜厚检测电路 (9) 3.2.1 热敏电阻简介 (10) 3.2.2 运算放大器LM324 (10) 3.2.3 霜厚检测电路 (11) 3.3冷冻室冷藏室温度检测采样电路 (12) 3.3.1 温度传感器AD590 (12) 3.3.2 ADC0809 简介 (13) 3.3.3 冷冻室温度采样电路图 (15) 3.3.4 冷藏室温度采样电路图 (15) 3.3.5 冷冻室冷藏室温度检测采样原理 (16) 3.3.6 过欠压保护电路 (16) 3.4ADC0809与AT89C51接口设计 (17) 3.4.1 地址锁存器74LS373 (17) 3.4.2 ADC0809与AT89C51的接口电路 (19) 3.5制冷与除霜控制电路 (19) 3.5.1 锁存器74LS273 (20) 3.5.2 驱动控制电路的设计 (21)
第十二讲家庭电路以及常见故障分析 【知识要点】： 1.家庭电路的组成：家庭电路由进户线、电能表、闸刀开关、保险盒、开关、电灯、插座、导线等组成。 2.家庭电路中各部分电路及作用： ●进户线： 进户线有两条，一条是火线，一条是零线。火线与零线之间的电压是220V。 正常情况下，零线之间和地线之间的电压为0V。 ●电能表： ?用途：测量用户消耗的电能（电功）的仪表。 ?安装：电能表安装在家庭电路的干路上，这样才能测出全部家用电器 消耗的电能。 ●闸刀开关（：空气开关） ?作用：控制整个电路的通断，以便检测电路更换设备。 ?安装：闸刀开关安装在家庭电路的干路上，空气开关的静触点接电源 线。 ●保险盒： ?电路符号： ?连接：与所保护的电路串联，且一般只接在火线上。 ?选择：保险丝的额定电流等于或稍大于家庭电路的最大工作电流。 ?保险丝规格：保险丝越粗，额定电流越大。 ?注意事项：不能用较粗的保险丝或铁丝、铜丝、铝丝等代替标准的保 险丝。因为铜丝的电阻小，产生的热量少，铜的熔点高，不易熔断。 ●插座: ?作用：连接家用电器，给可移动家用电器供电。 ?种类：常见的插座有二孔插座（下图左）和三 孔插座（下图右）。 ?安装：并联在家庭电路中，具体接线情况见右 图。 ?把三脚插头插在三孔插座里，在把用电部分连入电路的同时，也把用 电器的金属外壳与大地连接起来，防止了外壳带电引起的触电事故。 ●用电器（电灯）和开关 ?白炽灯的工作原理：白炽灯是利用电流的热效应进行工作的。 ?灯泡长期使用会变暗，原因是：灯丝升华变细电阻变小，实际功率变 小；升华后的金属钨凝华在玻璃内壁上降低了灯泡的透明度。 ?开关和用电器串联，开关控制用电器。如果开关短路，用电器会一直 工作，但开关不能控制。
课程设计说明书课程名称：模拟电子技术课程设计 题目：过欠电压冰箱保护电路 学生姓名： 专业： 班级： 学号： 指导教师： 日期：年月日
电冰箱保护器系统设计 一、设计任务与要求： (1)设计电冰箱保护器，具有过、欠压保护，上电延时等功能。 (2)电压在180-250V范围内，正常供电时绿灯亮。 (3)过压保护：当电压高于250V时，自动切断电源，红灯亮。 (4)欠压保护：当电压低于180V时，自动切断电源，红灯亮。 (5)延时保护：在上电、欠压、过压保护切断电源时，延时3-5分钟才可接通电源。 二、方案设计与论证 题目要求设计一个电冰箱保护器。电冰箱对电源的波动范围有一定要求，而供电源其波动幅度常常超出电冰箱的允许波动范围。为了保证电冰箱能安全工作于规定的电源范围，在其的供电源端接入保护电路非常必要。 设计中我们可以利用内部具有两个个比较器的集成块来进行电压比较，使电冰箱在规定的电源范围内工作，超出此范围时不工作，此过程可利用继电器的自动跳变功能来实现；延时保护可以利电容的充放电来实现。 总体框图： 总体框图
三、单元电路设计与参数计算 整流电路采用直流稳压电源设计思路 （1）电网供电电压为交流220V（有效值），50Hz，要获得低压直流输出，首先须采用电源变压器将电网电压降低获得所需要的交流电压。 （2）降压后的交流电压，通过整流电路变成单向的直流电，但其幅值变化大。 （3）脉动大的直流电压须经过滤波电路变成平滑的，脉动小的直流电，即将交流成分滤掉，保留其直流成分。 （4）滤波后的直流电压再通过稳压电路，便可得到基本上不受外界影响的稳定的直流电压输出，供给负载。 直流稳压电源的原理框图分析 我们得出直流稳压电源的工作原理：电路接入幅值为220V、频率为50Hz的市电ui，通过变压器TRIAD，将市电220V的电压幅值调整为合适的电路工作压值u2。通过电源变压器TRIAD输送过来的交流电，再通过图2—1—1中的桥式整流电路BRIDGE，得到单方向全波脉动的直流电压。整流电路BRIDGE将交流电压Ui变换成脉动的直流电压。再经滤波电路滤除较大的纹波成分，输出纹波较小的直流电压U1。常用的整流滤波电路有全波整流滤波、桥式整流滤波等。本设计采用单相桥式整流电路，它的四臂是由四只二极管构成，当变压器B次级的1端为正、2端为负时，二极管D2和D4因承受正向电压而导通，D1和D3因承受反向电压而截止。此时，电流由变压器1端通过D4，再经D2返回2端。当1端为正时，二极管D1、D3导通，D2、D4截止，电流则由2端通过D3，再经D1返回1端。因此，与全波整流一样，在一个周期内的正负半周都有电流流过负载，
一、初中物理家庭电路故障的分析问题 1．小明家新购住房刚装修完毕，家中部分照明电路如图所示，验收工程时，断开其它所有用电器后，闭合开关S，白炽灯L亮了一段时间后熄灭了，他用测电笔分别测试了图中插座的两个孔，发现测电笔都发光(假如故障只有一处)；接着断开开关S，再次用测电笔测试插座的两个孔时，下列说法正确的是( ) A．测试两孔时测电笔都不发光B．测试两孔时只有b孔让测电笔发光C．故障是灯泡L断路D．故障是熔断器断开 【答案】B 【解析】 【分析】 【详解】 闭合了开关S(家中其他用电器均处于断开状态)，白炽灯L亮了一段时间后熄灭了，说明灯泡、火线和零线不能构成通路。可能是火线断路，可能是零线断路。灯泡熄灭后，用测电笔分别测试了图中插座的两个孔，发现测电笔都发光。说明左孔和右孔都和火线相连，则火线无故障，灯泡亮了一段时间后熄灭，只能是因为图中的零线断路。当断开开关时，切断了左孔和火线的连接，所以测电笔接触左孔时，氖管不会再发光。测电笔接触右孔时，氖管照常发光。 故选B。 2．教室中有一台空调和多盏标有“220V 18W”的电灯，其中黑板前方的电灯L1和L2由一个开关S单独控制，如图所示。 (1)请用笔画线表示导线，将电灯L1、L2和开关S接入电路中，使两灯都能正常发光 （______）。 (2)当打开空调时，空气开关“跳闸”。出现这种现象的原因可能是______。
用电 器总功率过大 【解析】 【分析】 【详解】 (1)[1]教室的电灯之间互不影响是并联的，且电灯L1和L2由一个开关S单独控制，为了电路安全，控制电灯的开关接在火线一侧，如图所示 (2)[2]当电路电流过大时，为了保护电路，空气开关跳闸，造成电路电流过大的原因可能是电路某处短路或者用电器总功率过大；当打开空调时，空气开关“跳闸”，出现这种现象的原因可能是电路用电器总功率过大。 3．如图所示的家庭电路，当闭合开关时，发现电灯不亮。若原因是图中打“x”的位置发生了断路。则在开关闭台的情况下，用测电笔测试电路中A点时，测电笔氖管________（选填“会“或“不会”）发光。 【答案】会 【解析】
电机基本控制原理图简介 一、星三角启动原理图简介 L1/L2/L3分别表示三根相线； QS表示空气开关； Fu1表示主回路上的保险； Fu2表示控制回路上的保险； SP表示停止按钮； ST表示启动按钮； KT表示时间继电器的线圈，后缀的数字表示它不同的触点； KMy表示星接触器的线圈，后缀的数字表示它不同的触点； KM△表示三角接触器的线圈，后缀的数字表示它不同的触点； KM表示主接触器的线圈，后缀的数字表示它不同的触点； U1/V1/W1分别表示电动机绕组的三个同名端； U2/V2/W2分别表示电动机绕组的另三个同名端； 为了叙述方便，将图纸整理了一下，添加了触点的编号。整理后的图纸见附图。 合上QS，按下ST，KT、KMy得电动作。 KMY-1闭合，KM得电动作；KMY-2闭合，电动机线圈处于星形接法，KMY-3断开，避免KM△误动作； KM-1闭合，自保启动按钮；kM-2闭合为三角形工作做好准备；kM-3闭合，电动机得电运转，处于星形启动状态。 时间继电器延时到达以后，延时触点KT－1断开，KMy线圈断电，KMY-1断开，KM通过KM-2仍然得电吸合着；KMY-2断开，为电动机线圈处于三角形接法作准备；KMY-3闭合，使KM△得电吸合； KM△-1断开，停止为时间继电器线圈供电；KM△-2断开，确保KMY不能得电误动作：KM△-3闭合是电动机线圈处于三角形运转状态。 电动机的三角形运转状态，必须要按下SP，才能使全部接触器线圈失电跳开，才能停止运转。
接线图：
二、电机直接启动原理图 图l中，三相电源的火线(相线)Ll、L2和L3接在隔离刀开关QS上端。QS的作用是在检修时断开电源．使受检修电路与电源之间有一个明显的断开点，保证检修人员的安全。FU 是一次回路的保护用熔断器。准备启动电动机时，首先合上刀开关QS，之后如果交流接触器KM主触点闭合,则电动机得电运行：接触器主触点断开，电动机停止运行。接触器触点闭合与否．则受二次电路控制。 图2中．FUl和FU2是二次熔断器． SBl是停止按钮．SB2是启动按钮．FH是热继电器的保护输出触点。按下SB2。交流接触器KMl的线圈得电，其主触点闭合，电动机开始运行。同时，接触器的辅助触点KMl-1也闭合。它使接触器线圈获得持续的工作电源，接触器的吸合状态得以保持。习惯上将辅助触点KMl一1称做自保(持)触点。 电动机运行中．若因故出现过流或短路等异常情况，热继电器FH(见图1)内部的双金属片会因电流过大而热变形，在一定时限内使其保护触点FH(见图2)动作断开，致使接触器线圈失电，接触器主触点断开，电动机停止运行，保护电动机不被过电流烧坏。保护动作后，接触器的辅助触点KMl-1断开，电动机保持在停运状态。 电动机运行中如果按下SBl．电动机同样会停止运行，其动作过程与热保护的动作过程相同。 停止指示绿灯HG和运行指示红灯HR分别受接触器的常『利(动断)或常开(动合)辅助触点KMl-2、KMl一3控制，用作信号指示。电流互感器TA的二次线圈串接电流表PA，电压表PV则直接接在电源线上.
一、摘要 当今社会，电子产品越来越多，已经成为我们生活中不可分割的一部分。现在科学家对电子产品的研究不仅仅是推起出新，对于以前的产品，科学家也是加以改良，让其在原来功能的基础上又新的功能，更加环保，节能，智能，电冰箱就是其中的一种。作为80年代“三大件”之一的电冰箱在新的时代更加受到大家的喜爱，家家都有电冰箱，所以怎么更加节能，怎么样保护冰箱让其寿命更长成为一个发展的方向。 本次设计主在对电冰箱过压，欠压保护以及延时保护方面，对这方面的电路进行设计研究。这种电路的优点是，能够让冰箱在其标准电压之内工作，保护冰箱，并有断电延时，让其更加平稳运行，一定程度上可以延长电冰箱的使用年限。 二、设计目的 1.掌握电压比较电路的设计方法； 2.掌握延时电路的设计方法； 3.增强自己焊接电路的能力； 4.增强分析电路，改正电路的能力； 5.增强团队合作意识。 三、设计任务和性能指标 3.1设计任务 设计一个电冰箱过压、欠压、延时供电电路，可以通过电位模拟器调节过压和欠压，并使用发光二极管指示过压、欠压报警状态，使用发光二极管摸你只是冰箱通电工作状态。冰箱上电时有延时通电要求，保护后恢复供电也要延时送电，延时时间是10秒左右。 3.2 性能指标 1.电压高于9V时，过压指示灯（绿灯）亮，表示电冰箱过压，不工作。 2.电压低于3V时，欠压指示灯（红灯）亮，表示电冰箱欠压，不工作。 3.电压在3V-9V时，正常指示灯（黄灯）亮，表示电冰箱正常工作。 4.电压在正常值临近点处有延时，即冰箱正常工作时有延时保护装置，时间大概是10秒。 四、设计方案 4.1 系统设计方案 本系统主要有以下几个模块组成：过压判断模块、欠压判断模块、与模块、延时模块。 各个模块的具体功能如下： 过压判断模块：用集成芯片LM339比较器，比较输入电压和上限值9V，如果大于9V ，输出低电平，绿灯亮。 欠压判断模块：用集成芯片LM339比较器，比较输入电压和下限值3V，如果小于3V ，输出低电平，红灯亮。 与模块：用两个二极管并联，让其前两个模块都输出高电平的的时候，输出高电平，当有一个输出低电平时，也是输出低电平，冰箱不工作。 延时模块：利用三极管，电容，电阻，二极管，555定时器构成，当输入为高电平时，延时10秒，输出高电平，使冰箱工作，黄灯亮。
1、定时自动循环控制电路 说明： 1、题图中的三相异步电动机容量为1.5KW，要求电路能定时自动循环正反转控制；正转维持时间为20秒钟，反转维持时间为40秒钟。 2、按原理图在配电板上配线，要求线路明快、工艺合理、接点牢靠。 3、简述电路工作原理。 注：时间继电器的延时时间不得小于15秒，时间调整应从长向短调。 定时自动循环控制电路电路工作原理：合上电源开关QF，按保持按钮SB2，中间继电器K A吸合，KA的自保触点与按钮SB2、KT1、KT2断电延时闭合的动断触点组成的串联电路并 联，接通了起动控制电路。按起动按钮SB3，时间继电器KT1得电，其断电延时断开的动合 触点KT1闭合，接触器KM1线圈得电，主触点闭合，电动机正转（正转维持时间为20秒计时 开始）。同时KM1动合触点接通了时间继电器KT2，其串联在接触器KM2线圈回路中的断电 延时断开的动合触点KT2闭合，由于KM1的互锁触点此时已断开，接触器KM2线圈不能通电 。当正转维持时间结束后，断电延时断开的动合触点KT1断开,KM1释放，电动机正转停止 。KM1的动断触点闭合，接触器KM2线圈得电，主触点闭合，电动机开始反转.同时KM1动 合触点断开了时间继电器KT2线圈回路（反转维持时间为40秒计时开始）。这时KM2动合触 点又接通了KT1线圈，断电延时断开的动合触点KT1闭合，为下次电动机正转作准备。因此
时串联在接触器KM1线圈回路中的KM2互锁触点断开，接触器KM1线圈暂时不得电。与按钮 SB2串联的KT1、KT2断电延时闭合的动断触点是保证在电动机自动循环结束后，才能再次 起动控制电路。热继电器FR常闭触点，是在电动机过负载或缺相过热时将控制电路自动断 开，保护了电动机。 2、顺序控制电路（范例） 顺序控制电路（范例）工作原理： 图A：KM2线圈电路由KM1线圈电路起动、停止控制环节之后接出。按下起动按钮SB2， KM1线圈得电吸合并自锁，此时才能控制KM2线圈电路。停止按钮SB3只能控制M2电动机 的停转，停止按钮SB1为全停按钮。本电路只有满足M1电动机先起动的条件，才能起动M2 电动机。 图B：控制电路由KM1线圈电路和KM2线圈电路单独构成。KM1的动合触点作为一控制条件 ，串接在KM2线圈电路中，只有KM1线圈得电吸合，其辅组助动合触点闭合，此时才能控制 KM2线圈电路。停止按钮SB3只能控制M2电动机的停转，停止按钮SB1为全停按钮。本电路 只有满足M1电动机先起动的条件，才能起动M2电动机。 3、电动机顺序控制电路
电子技术课程设计报告 学院：湖南文理学院 专业班级： 学生姓名： 指导教师： 完成时间： 成绩： 评阅意见： 评阅教师日期
目录 一、设计任务和指标要求．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．3 二、设计框图及整机概述．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．4 三、各单元电路的设计方案及原理说明．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．4 四、仿真调试过程及结果分析．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．7 五、设计、安装及调试中的体会．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．10 六、对本次课程设计的意见及建议．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．11 七、参考资料．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．11 八、附录．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．12 附件1 整机逻辑电路图．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．12附件2 元器件清单．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．13
家庭电路以及常见故障分析 【知识要点】： 1.家庭电路的组成：家庭电路由进户线、电能表、闸刀开关、保险盒、开关、电灯、插座、导线等组成。 2.家庭电路中各部分电路及作用： ●进户线： 进户线有两条，一条是火线，一条是零线。火线与零线之间的电压是220V。 正常情况下，零线之间和地线之间的电压为0V。 ●电能表： ?用途：测量用户消耗的电能（电功）的仪表。 ?安装：电能表安装在家庭电路的干路上，这样才能测出全部家用电器消耗的电能。 ●闸刀开关（：空气开关） ?作用：控制整个电路的通断，以便检测电路更换设备。 ?安装：闸刀开关安装在家庭电路的干路上，空气开关的静触点接电源线。 ●保险盒： ?电路符号： ?连接：与所保护的电路串联，且一般只接在火线上。 ?选择：保险丝的额定电流等于或稍大于家庭电路的最大工作电流。 ?保险丝规格：保险丝越粗，额定电流越大。 ?注意事项：不能用较粗的保险丝或铁丝、铜丝、铝丝等代替标准的保险丝。因为铜丝的电阻小，产生的热量少， 铜的熔点高，不易熔断。 ●插座: ?作用：连接家用电器，给可移动家用电器供电。 ?种类：常见的插座有二孔插座（下图左）和三孔插座（下图右）。 ?安装：并联在家庭电路中，具体接线情况见右图。 ?把三脚插头插在三孔插座里，在把用电部分连入电路的同时，也把用电器的金属外壳与大地连接起来，防止了外 壳带电引起的触电事故。 ●用电器（电灯）和开关 ?白炽灯的工作原理：白炽灯是利用电流的热效应进行工作的。 ?灯泡长期使用会变暗，原因是：灯丝升华变细电阻变小，实际功率变小； 升华后的金属钨凝华在玻璃内壁上降低了灯泡的透明度。 ?开关和用电器串联，开关控制用电器。如果开关短路，用电器会一直工作，但开关不能控制。 3.为防止漏电对人造成伤害，在家庭电路的总开关处要安装漏电保护器。 4.连接家庭电路的注意事项： ●家庭电路中各用电器是并联的。 ●插座的连接要遵循“左零右火”的规则。 ●开关必须串联在火线中，成“火线——开关——用电器——零线”的连接方式。 ●与灯泡的灯座螺丝口相接的必须是零线。 ●火线上必须接有保险丝，保险丝不能用铁丝、铜丝代替。（现在保险丝已被空气开关代替。） ●三线插头中的地线与用电器的金属外壳相连，插座上相应的导线和室外的大地相连。这样做可以防止外壳带电给人造 成伤害。 ●虽然地线和零线正常情况下之间没有电压，但绝不能将地线和零线接通，否则易造成触电事故。 5.试电笔：用试电笔可以辨别火线和零线。使用时笔尖接触被测的导线，手必须接触笔尾的金属体。 ●用试电笔测火线时氖管会发光；测零线时不会发光，因为零线内没有电压。 ●测电笔接触火线时，如果观察不到氖管发光，你认为产生这种现象的原因可能是：测电笔氖管已坏；手没有接触笔尾 金属体；火线断路。 ●某次检修电路时，发现灯泡不亮，火线、零线都能使测电笔发光，可能的原因是：火线完好，零线处有断路，被测段 零线通过用电器和火线构成通路。 6.家庭电路中触电的原因：一是人体接触了火线和大地（单线触电），二是人体接触了火线和零线（双线触电）。
三相异步电动机启动控制原理图 1、三相异步电动机的点动控制 点动正转控制线路是用按钮、接触器来控制电动机运转的最简单的正转控制线路。所谓点动控制是指：按下按钮，电动机就得电运转；松开按钮，电动机就失电停转。 典型的三相异步电动机的点动控制电气原理图如图3-1(a)所示。点动正转控制线路是由转换开关QS、熔断器FU、启动按钮SB、接触器KM及电动机M组成。其中以转换开关QS作电源隔离开关，熔断器FU作短路保护，按钮SB控制接触器KM的线圈得电、失电，接触器KM的主触头控制电动机M的启动与停止。 点动控制原理：当电动机需要点动时，先合上转换开关QS，此时电动机M尚未接通电源。按下启动按钮SB，接触器KM的线圈得电，带动接触器KM的三对主触头闭合，电动机M便接通电源启动运转。当电动机需要停转时，只要松开启动按钮SB，使接触器KM的线圈失电，带动接触器KM的三对主触头恢复断开，电动机M失电停转。在生产实际应用
中，电动机的点动控制电路使用非常广泛，把启动按钮SB换成压力接点、限位节点、水位接点等，就可以实现各种各样的自动控制电路，控制小型电动机的自动运行。 2.三相异步电动机的自锁控制 三相异步电动机的自锁控制线路如图3-2所示，和点动控制的主电路大致相同，但在控制电路中又串接了一个停止按钮SB1，在启动按钮SB2的两端并接了接触器KM的一对常开辅助触头。接触器自锁正转控制线路不但能使电动机连续运转，而且还有一个重要的特点，就是具有欠压和失压保护作用。它主要由按钮开关SB（起停电动机使用）、交流接触器KM （用做接通和切断电动机的电源以及失压和欠压保护等）、热继电器（用做电动机的过载保护）等组成。 欠压保护：“欠压”是指线路电压低于电动机应加的额定电压。“欠压保护”是指当线路电压下降到某一数值时，电动机能自动脱离电源电压停转，避免电动机在欠压下运行的一种保护。因为当线路电压下降时，电动机的转矩随之减小，电动机的转速也随之降低，从而使电动机的工作电流增大，影响电动机的正常运行，电压下降严重时还会引起“堵转”（即 电动机接通电源但不转动）的现象，以致损坏电动机。采用接触器自锁正转控制线路就可避免电动机欠压运行，这是因为当线路电压下降到一定值（一般指低于额定电压85%以下）时， 接触器线圈两端的电压也同样下降到一定值，从而使接触器线圈磁通减弱，产生的电磁吸力减小。当电磁吸力减小到小于反作用弹簧的拉力时，动铁心被迫释放，带动主触头、自锁触头同时断开，自动切断主电路和控制电路，电动机失电停转，达到欠压保护的目的。
引言 在日常生活中，在日常生活中，由于外部环境的变化、各个用户的用电情况的改变而起电压较大的波动或电力系统的突然中断与连接，但是对于电冰箱它要求工作在比较稳定的情况下，长时间的过压、欠压，突然断电、上电都会对电冰箱的性能造成不同程度的损害影响它的使用寿命，情况严重一点甚至导致电冰箱烧坏。还有我们在使用电冰箱是会发现电冰箱用久了，当去开冰箱是手会麻一下，如果这样的话你就要注意了，可能用久了某些元件老化，出现了漏电情况，存在安全隐患。鉴于这一系列问题，我们就要为其设计一个保护器、报警器来进行保护我们的电冰箱、保证我们的安全。本次我们探讨的课题就是与之相关的电冰箱保护器、报警器设计 通过本课题的设计，培养学生掌握电子技术的科学实验规律，熟悉实验技术，测量技术等实验研究方法，学会运用Protelse99、EWB、ptoteus等软件进行辅助设计，使其具有独立实验研究的能力，以便在未来的工作中开拓创新。在设计产品时，为了使电器设备工作性能更加稳定，设计电器设备时须增加对产品的安全与稳定等指标的重视的理念。加深对电路理论知识的理解和掌握，更主要的是学习和掌握科学实验研究方法。学会运用理论和实验两种研究方法，解决实际问题。
目录 引言 (2) 设计任务书 (3) 第一章方案论证 (4) 1.1数电法设计方案 (4) 1.2单片机设计方案 (4) 1.3数模结合法设计方案 (5) 第二章单元电路设计 (5) 2.1 电源电路设计 (5) 2.2采样比较电路设计 (6) 2.2.1芯片介绍 (6) 2.2.2 LM339芯片的基本运用。 (7) 2.2.3设计电路 (9) 2.3定时及开关电路设计 (10) 2.3.1 555芯片介绍 (10) 2.3.2用555定时器单稳态触发器 (11) 2.3.3继电器介绍 (12) 2.4漏电报警电路设计 (13) 2.4.1电器设备漏电的种类及原因分析 (13) 2.4.2漏报警电电路 (14) 第三章总电路及原理分析 (14) 3.1电冰箱保护电路总电路及其说明 (14) 3.1.1电冰箱保护电路工作原理 (15) 3.2元器件的参数设定 (15) 3.3电路仿真 (16) 3.3.1仿真软件介绍 (16) 3.3.2电路仿真 (16) 第四章原理图的生成及PCB板的制作 (19) 4.1 原理图的生成及其原理图 (19) 4.2 PCB板的制作 (19) 第五章元件的安装和电路的测试 (20) 5.1元件的安装 (20) 5.2 电路的测试和调试 (20) 5.2.1测试注意 (20) 5.1.2测试结果 (20) 设计心得 (21)

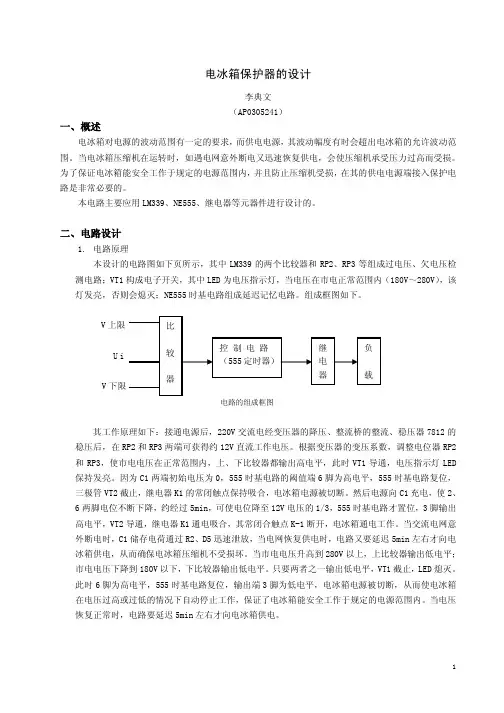

电冰箱保护器的设计 李典文 （AP0305241） 一、概述 电冰箱对电源的波动范围有一定的要求，而供电电源，其波动幅度有时会超出电冰箱的允许波动范围。当电冰箱压缩机在运转时，如遇电网意外断电又迅速恢复供电，会使压缩机承受压力过高而受损。为了保证电冰箱能安全工作于规定的电源范围内，并且防止压缩机受损，在其的供电电源端接入保护电路是非常必要的。 本电路主要应用LM339、NE555、继电器等元器件进行设计的。 二、电路设计 1.电路原理 本设计的电路图如下页所示，其中LM339的两个比较器和RP2、RP3等组成过电压、欠电压检测电路；VT1构成电子开关，其中LED为电压指示灯，当电压在市电正常范围内（180V～280V），该灯发亮，否则会熄灭；NE555时基电路组成延迟记忆电路。组成框图如下。 V上限 Ui V下限 电路的组成框图 其工作原理如下：接通电源后，220V交流电经变压器的降压、整流桥的整流、稳压器7812的稳压后，在RP2和RP3两端可获得约12V直流工作电压。根据变压器的变压系数，调整电位器RP2和RP3，使市电电压在正常范围内，上、下比较器都输出高电平，此时VT1导通，电压指示灯LED 保持发亮。因为C1两端初始电压为0，555时基电路的阈值端6脚为高电平，555时基电路复位，三极管VT2截止，继电器K1的常闭触点保持吸合，电冰箱电源被切断。然后电源向C1充电，使2、6两脚电位不断下降，约经过5min，可使电位降至12V电压的1/3，555时基电路才置位，3脚输出高电平，VT2导通，继电器K1通电吸合，其常闭合触点K-1断开，电冰箱通电工作。当交流电网意外断电时，C1储存电荷通过R2、D5迅速泄放，当电网恢复供电时，电路又要延迟5min左右才向电冰箱供电，从而确保电冰箱压缩机不受损坏。当市电电压升高到280V以上，上比较器输出低电平； 市电电压下降到180V以下，下比较器输出低电平。只要两者之一输出低电平，VT1截止，LED熄灭。 此时6脚为高电平，555时基电路复位，输出端3脚为低电平，电冰箱电源被切断，从而使电冰箱在电压过高或过低的情况下自动停止工作，保证了电冰箱能安全工作于规定的电源范围内。当电压恢复正常时，电路要延迟5min左右才向电冰箱供电。
家庭电路常见故障及其处理方法精编W O R D 版 IBM system office room 【A0816H-A0912AAAHH-GX8Q8-GNTHHJ8】
家庭照明电路在使用时免不了会出故障而导致用户不能用电，这给我们的生活带来许多的不便。所以，了解一些常见的电路故障以及学会一些必要的判断、检修方法是非常必要的。这也可以培养我们运用所学知识解决实际问题的能力。一、常见故障1开路如灯丝断了；电线接头断开了、灯座、开关、拉线盒开路；熔丝熔断或进户线开路等。开路会造成用电器无电流通过而无法正常工作。2短路如接在灯座内两个接线柱的火线和零线相碰；插座或插头内两根接线相碰；火线和零线直接连接而造成短路。短路会把熔丝熔断而使整个照明电路断电，严重者会烧毁线路引起火灾。（挂急诊、百度查“都市电工”应急抢修）3过载电路中用电器的总功率过大或单个用电器的功率过大。产生的现象和后果如同短路。（加速线路老化）4电路接触不良如灯座、开关、挂线盒接触不良；熔丝接触不良；线路接头处接触不良等。这样会使灯忽明忽暗，用电器不能连续正常工作。（最为常见，俗称虚连打火，很多老百姓不知道找谁修，挺着、烧毁了家用电器，家庭电气火灾隐患源头）5电路本身连接错误而引起故障如插座的两个接线柱全部接在火线或零线上；开关误接在主线中的火线上；灯泡串联接在电路中等。热水器插座没有地线、开关控制了零线，关灯灯还频闪、零线地线接反了一用电漏电开关就跳闸、6线路漏电经常无原无故跳闸，换了新的空开，过不多久还跳。有时跳完能推上去，有时跳完一推上去就崩下来，故障多发生在天气湿度大的下雨天。家用电器不能正常使用，人不在家的时候，鱼缸突然断电了，冰箱停用了，对家庭财产造成损失。二、检修故障的一般方法1检修开路先用测电笔检查总闸刀开关处。如有电，再用校火灯头（一盏好的白炽灯，在灯座上引出两根线就成为校火灯头）并联在闸刀开关下的两个接线柱上，如灯亮，说明进户线正常（如灯不亮，说明进户线开路，只需要修复进户线即可），再用测电笔检查各个支路中的火线，如氖管不发光，表明这个支路中的火线开路，应修复接通火线；如各个支路中用测电笔时氖管都发光，则再用校火灯头分别接到各个支路中检查，发现哪个支路的灯不亮，就表明这个支路的零线开路了，需修复这个支路的零线。要是专业电工师傅上门维修，基本用电压表测量一下火线与地线之间的电压、零线与地线之间的电压、就能判断出那根线路断开
三相异步电机启动常见方法 1、定时自动循环控制电路 说明：（技师一） 1、题图中的三相异步电动机容量为1.5KW，要求电路能定时自动循环正反转控 制；正转维持时间为20秒钟，反转维持时间为40秒钟。 2、按原理图在配电板上配线，要求线路明快、工艺合理、接点牢靠。 3、简述电路工作原理。 注：时间继电器的延时时间不得小于15秒，时间调整应从长向短调。 定时自动循环控制电路电路工作原理：合上电源开关QF，按保持按钮SB2，中间继电器KA吸合，KA的自保触点与按钮SB2、KT1、KT2断电延时闭合的动断触点组成的串联电路并联，接通了起动控制电路。按起动按钮SB3，时间继电器KT1得电，其断电延时断开的动合触点KT1闭合，接触器KM1线圈得电，主触点闭合，电动机正转（正转维持时间为20秒计时开始）。同时KM1动合触点接通了时间继电器KT2，其串联在接触器KM2线圈回路中的断电延时断开的动合触点KT2闭合，由于KM1的互锁触点此时已断开，接触器KM2线圈不能通电。当正转维持时间结束后，断电延时断开的动合触点KT1断开,KM1释放，电动机正转停止。KM1的动断触点闭合，接触器KM2线圈得电，主触点闭合，电动机开始反转.同时KM1动合触点断开了时间继电器KT2线圈回路（反转维持时间为40秒计时开始）。这时KM2动合触点又接通了KT1线圈，断电延时断开的动合触点KT1闭合，为下次电动机正转作准备。因此时串联在接触器KM1线圈回路中的KM2互锁触点断开，接触器KM1线圈暂时不得电。与按钮SB2
串联的KT1、KT2断电延时闭合的动断触点是保证在电动机自动循环结束后，才能再次起动控制电路。热继电器FR常闭触点，是在电动机过负载或缺相过热时将控制电路自动断开，保护了电动机。 2、顺序控制电路（范例） 顺序控制电路（范例）工作原理：图A：KM2线圈电路由KM1线圈电路起动、停止控制环节之后接出。按下起动按钮SB2，KM1线圈得电吸合并自锁，此时才能控制KM2线圈电路。停止按钮SB3只能控制M2电动机的停转，停止按钮SB1为全停按钮。本电路只有满足M1电动机先起动的条件，才能起动M2电动机。 图B：控制电路由KM1线圈电路和KM2线圈电路单独构成。KM1的动合触点作为一控制条件，串接在KM2线圈电路中，只有KM1线圈得电吸合，其辅组助动合触点闭合，此时才能控制KM2线圈电路。停止按钮SB3只能控制M2电动机的停转，停止按钮SB1为全停按钮。本电路只有满足M1电动机先起动的条件，才能起动M2电动机。
