电冰箱保护器电路设计
Ap0705122 吕礼锋
一：设计原因及要求
原因：电冰箱对电压的波动范围有一定的要求，但市电有时会不稳定，低于或者高于电冰箱的允许波动电压范围。有时市电会突然断电又来电，这样易使电冰箱的压缩机损坏，因此接入电冰箱的保护电路是非常有必要的。
要求：用LM339和NE555设计一个电冰箱保护器。
（1）当市电过压(V
80
2
≥)或欠压(V
80
1
≤)时能自动切断冰箱交流供电电源（2）复电延时功能：从停电到来电时能延时3—5分钟再接通冰箱的交流电源。二：电路设计

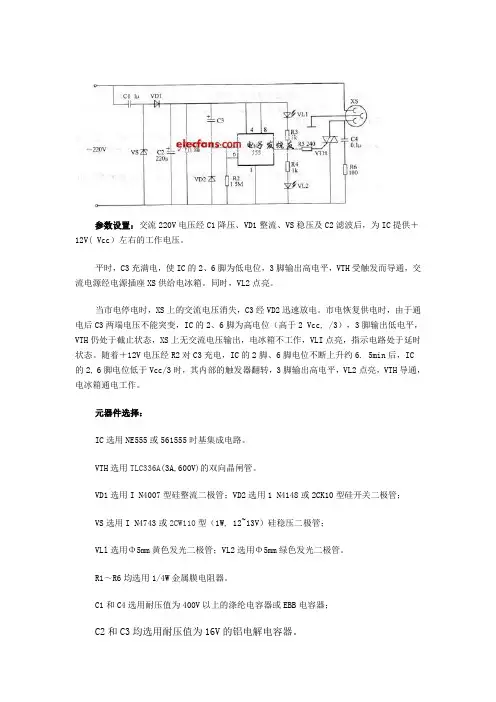

1.电路原理
本电路主要用LM339的两个比较器与电位器组成过电压、欠电压检测电路；VT1构成电子开关，当电压在180V~280V范围内时，指示灯D1会发亮，否则会熄灭。NE555组成延时电路。
其工作原理：接通电源后，市电
220v在变压器，整流桥，还有稳压器后，稳定
在直流12V。根据变压器的变压系数，调整电位器RP2与RP3，使市电电压保持在正常范围内，指示灯LED保持发亮。因为C1两端初始电压为0V，555 时基电路的阈值端6 脚为高电平，555 时基电路复位，三极管VT2 截止，继电器K1
的常闭触点保持吸合，电冰箱电源被切断。然后电源向C1 充电，使2、6 两脚电位不断下降，约经过5min，可使电位降至12V电压的1/3，555 时基电路才置位，3 脚输出高电平，VT2 导通，继电器K1通电吸合，其常闭合触点K-1断开，电冰箱通电工作。当交流电网意外断电时，C1 储存电荷通过R2、D5 迅速泄放，当电网恢复供电时，电路又要延迟5min 左右才向电冰箱供电，从而确保电冰箱压缩机不受损坏。当市电电压升高到280V以上，上比较器输出低电平；市电电压下降到180V以下，下比较器输出低电平只要两者之一输出低电平，VT1截止，LED 熄灭。此时6 脚为高电平，555 时基电路复复位，输出端3 脚为低电平，电冰箱电源被切断，从而使电冰箱在电压过高或过低的情况下自动停止工作，保证了电冰箱能安全工作于规定的电源范围内。当电压恢复正常时，电路要延迟
5min左右才向电冰箱供电。
2.2 参数的选择计算
设变压器的变压系数是20：1，整流后的输出电压u3≈1.2×u2, 当u1分别为220V、180V、280V时，u2、u3、Va 的计算如下：
u1=220V u2=220÷20=11V u3=1.2×11=13.2V 则,Va=6.6V
u1=280V u2=280÷20=14V u3=1.2×14 =16.8V 则,Va=8.4V
u1=180V u2=180÷20=9V u3=1.2×9 =10.8V 则,Va=5.4V
因此可得，比较器的上限电压为8.4V,下限电压为5.4V。调节电位器RP2
和RP3，使LM339 的5 脚电压为8.4V，8脚电压为5.4V，使电路在180V≤u1≤280V范围能正常工作。
电网由断电到恢复供电后，电冰箱要延迟一段时间才能正常工作，此延时时间τ由NE555 的外围电路C1和 R3 决定：τ≈1.1×R3×C1
电路要求延时5 分钟（即300秒），设C1=220μF,则R3 的阻值计算如下： R3 = 300 ÷ ( 1.1×220×10^-6) ≈1.2×10^6Ω
2.3 电路的PCB 图
由于是用直流电进行测试，在制作电路版的过程中，我们把电路的变压器、整流电路及稳压电路三部分除去，然后用绿色的发光二极管代替电冰箱作为负载，具体的电路如下。绿色的LED 发光表示负载正常工作，红色的LED 发光表示负载不工作，其工作原理和上图一样。
原理图：
则该原理图的PCB 图如下所示：
三.安装调试
在制作前，首先根据设计方案用面包版进行连线，目的是为了检验设计的线路是否正确，避免用感光板做成实物后要不断修改电路。
面包版连线完成后，确认连线以及各元器件的正负没有错误后（应当特别注意集成块的地线和电源线），就开始调试了。调试的步骤如下：
先调试比较电路这一部分，在调试前要把三极管VT1 的集电极与二极管D5 相连的线断开。然后接上12V 的直流电压，通过调节电位器RP2 、RP3，利用电压表可以确定比较器的上限电压（LM339 的5脚电压）和下限电压（LM339 的8脚电压），并且要求上限电压高于下限电压。这时，如果线路正确的话，通过调节RP1 的阻值，可以使发光二极管D1发光或者熄灭，其中D1发光代表输入的电压（LM339的4或9 脚电压）在上限和下限之间的范围内，D1 熄灭代表输入电压在范围外。如果该部分电路不正常工作的话，就要检查线路是否连接正确，确定连线正确后再调试，如果仍有问题，则检查LM339 的2 脚是否接上了上拉电阻，因为LM339的输出端相当于一只不接集电极电阻的晶体三极管，在使用时
输出端到正电源一般须接一个电阻，该电阻的大小会影响输出端高电位的值，电阻一般选3
—15K。其次，还要检查集成块LM339 的3 脚和12 脚是否接上了电源的正极和负极。
当比较电路调试完毕后，就可以进行整机的调试。调试前还是要检查一遍电路的连线，然后接通电源，看电路是否正常工作，是否满足设计的要求。该电路正常工作的
现象如下：
①当输入电压由0 跳到正常电压的范围内，此时，D1 发光，D2（绿色，负载）仍不工作，大约经过5min 的时间才开始工作（发光），D3（红色）则与D2 相反；
②当输入电压在范围外恢复到正常电压范围内时，工作情况与①相同；
③当输入电压在正常范围内跳到电压范围外时，D1、D2 立即熄灭，D3 发光，说明负载停止工作；
④当输入电压在正常范围内突然停电，所有的发光二极管都熄灭。
调试完成后就可以印制电路版了，因为这次是用感光板来制作，所以在制作前要利用Protel99SE 软件进行电脑布线，布线时最好把电源线和地线加粗,这样可以减少电源对电路的干扰，布线完成后，就可以开始制作感光版了，步骤如下：
①把 PCB图打印在油性纸上；
②把打印出来的油性纸热转印到铜板上，用电熨斗加热三到五分钟即可。
④把电路版放入腐蚀液中进行腐蚀
⑤对电路版进行钻孔
最后把各元器件焊接到电路版上。
四：总结
此次课程设计历时六个星期，在这段时间里，我学会了怎样设计，制作，安装，调试一个电子产品。这是一个检验自己的平台，这次过程中，我不断的学习，掌握了很多东西。过程中难免会遇到不少问题，我通过请教同学，上网找资料，还有图书馆，最后都一一解决了。通过这一次锻炼，也进一步提高自己设计电路的
能力。
设计报告（论文） 题目：电冰箱保护电路设计 - I -
设计报告（论文） 目录 第1章绪论 (1) 1.1 课题背景 (1) 第2章方案论证 (2) 2.1 数电法设计方案 (2) 2.2数模结合法设计方案 (2) 第3章单元电路设计 (3) 3.1电源电路设计 (3) 3.2采样比较电路设计 (4) 3.3定时及开关电路设计 (5) 3.4漏电报警电路设计 (6) 第4章电路及原理分析 (7) 4.1电冰箱保护电路总电路及其说明 (7) 4.1.1电冰箱保护电路工作原理 (7) 4.2元器件的参数设定 (8) 第5章原理图的生成 (9) 5.1 原理图的生成及其原理图 (9) 第6章元件的安装和电路的测试 (10) 5.1元件的安装 (10) 5.2 电路的测试和调试 (10) 5.2.1测试注意 (10) 5.1.2测试结果 (10) 结论 (11) 致谢 (12) 附录1 (13) 附录2 (13) - II -
设计报告（论文） 第1章绪论 1.1课题背景 在日常生活中，在日常生活中，由于外部环境的变化、各个用户的用电情况的改变而起电压较大的波动或电力系统的突然中断与连接，但是对于电冰箱它要求工作在比较稳定的情况下，长时间的过压、欠压，突然断电、上电都会对电冰箱的性能造成不同程度的损害影响它的使用寿命，情况严重一点甚至导致电冰箱烧坏。还有我们在使用电冰箱是会发现电冰箱用久了，当去开冰箱是手会麻一下，如果这样的话你就要注意了，可能用久了某些元件老化，出现了漏电情况，存在安全隐患。鉴于这一系列问题，我们就要为其设计一个保护器、报警器来进行保护我们的电冰箱、保证我们的安全。本次我们探讨的课题就是与之相关的电冰箱保护器、报警器设计 通过本课题的设计，培养学生掌握电子技术的科学实验规律，熟悉实验技术，测量技术等实验研究方法，学会运用Protelse99、EWB、ptoteus等软件进行辅助设计，使其具有独立实验研究的能力，以便在未来的工作中开拓创新。在设计产品时，为了使电器设备工作性能更加稳定，设计电器设备时须增加对产品的安全与稳定等指标的重视的理念。加深对电路理论知识的理解和掌握，更主要的是学习和掌握科学实验研究方法。学会运用理论和实验两种研究方法，解决实际问题。 - 1 -
数字电子技术基础 课程设计报告 设计题目：电冰箱保护电路的设计 姓名：刘赢/ 黄光超 学号：3152052052439/3152052052431 班级：电信15-4班 指导教师：刘亚荣 桂林理工大学信息科学与工程学院 2016 年12 月
电冰箱保护器 一、设计任务与要求： (1)设计电冰箱保护器，具有过、欠压保护，上电延时等功能。 (2)电压在180-250V 范围内，正常供电时绿灯亮。 (3) 过压保护：当电压高于250V 时，自动切断电源，红灯亮。 (4) 欠压保护：当电压低于180V 时，自动切断电源，红灯亮。 (5)延时保护：在上电、欠压、过压保护切断电源时，延时3-5分钟才可接通电源。 二、方案设计与论证 原理框图如图1所示。 1 图1 原理框图 方框图说明：输入220伏交流市电，经过变压器的降压后输入进整流滤波电路中，经过整流滤波后的交流电变为脉动的直流电，然后该直流电输入进检测电路，通过与窗口比较器的参考电压进行比较后由控制执行电路判别是否切断电路。 三、单元电路设计与参数计算 1、电源电路
根据对工作原理的分析,可以确定电路设计如图2所示。 图2电源电路 电源电路原理：市电在经过变压器的降压后依次进行整流滤波，输出直流电，然后输入到下一级的比较器中。整流滤波电路各阶段具体波形如图3所示。 图3 整流滤波电路各阶段的波形图 2、电压检测电路 根据对电路原理的分析可以确定检测电路的设计如图4所示。 V11V13 图4电压检测电路
电压检测电路原理：220伏的市电经过降压、整流、滤波后输入窗口比较器，当输入电压高于U RH时，U1输出低电平，U2输出高电平;当输入电压低于U RL时，U2输出高电平，U1输出低电平;当输入电压介于U RH和U RL之间时,U1和U2均输出高电平。 变压器原边与副边线圈匝数比为50。 1.临界状态当市电电压为250V时，经过降压整流滤波后的输出电压值U01=250/25× 1.4=7 V 2.临界状态当市电电压为190V时，经过降压整流滤波后的输出电压值U01=190/50×1.4=5.32V。 3.当市电为过压状态时，设输入电压为255V，经过降压整流滤波后的输出电压值U01=255/50×1.4=7.14V。 4.当市电为欠压状态时，设输入电压为175V，经过降压整流滤波后的输出电压值U01=185/50×1.4= 5.18V。 终上，U RH的取值可以为7V，U RL的取值可以为5.04V。 四、总电路图与元器件清单
目录 摘要.................................................................... III ABSTRACT .................................................................. V 1 绪论.. (1) 1.1论文研究的背景和意义 (1) 1.2电冰箱电控系统的发展现状 (2) 1.3论文主要设计内容 (2) 2 总体设计方案 (4) 2.1总体设计方案简介 (4) 2.2电冰箱电控系统的主要功能和要求 (5) 3 系统硬件设计 (1) 3.1AT89C51单片机最小系统 (1) 3.1.1 AT89系列单片机的概况 (1) 3.1.2 时钟电路 (4) 3.1.3 复位电路 (5) 3.1.4 单片机系统电源设计 (7) 3.2霜厚检测电路 (9) 3.2.1 热敏电阻简介 (10) 3.2.2 运算放大器LM324 (10) 3.2.3 霜厚检测电路 (11) 3.3冷冻室冷藏室温度检测采样电路 (12) 3.3.1 温度传感器AD590 (12) 3.3.2 ADC0809 简介 (13) 3.3.3 冷冻室温度采样电路图 (15) 3.3.4 冷藏室温度采样电路图 (15) 3.3.5 冷冻室冷藏室温度检测采样原理 (16) 3.3.6 过欠压保护电路 (16) 3.4ADC0809与AT89C51接口设计 (17) 3.4.1 地址锁存器74LS373 (17) 3.4.2 ADC0809与AT89C51的接口电路 (19) 3.5制冷与除霜控制电路 (19) 3.5.1 锁存器74LS273 (20) 3.5.2 驱动控制电路的设计 (21)
电子技术课程设计报告 学院：湖南文理学院 专业班级： 学生姓名： 指导教师： 完成时间： 成绩： 评阅意见： 评阅教师日期
目录 一、设计任务和指标要求．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．3 二、设计框图及整机概述．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．4 三、各单元电路的设计方案及原理说明．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．4 四、仿真调试过程及结果分析．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．7 五、设计、安装及调试中的体会．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．10 六、对本次课程设计的意见及建议．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．11 七、参考资料．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．11 八、附录．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．12 附件1 整机逻辑电路图．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．12附件2 元器件清单．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．13
课程设计说明书课程名称：模拟电子技术课程设计 题目：过欠电压冰箱保护电路 学生姓名： 专业： 班级： 学号： 指导教师： 日期：年月日
电冰箱保护器系统设计 一、设计任务与要求： (1)设计电冰箱保护器，具有过、欠压保护，上电延时等功能。 (2)电压在180-250V范围内，正常供电时绿灯亮。 (3)过压保护：当电压高于250V时，自动切断电源，红灯亮。 (4)欠压保护：当电压低于180V时，自动切断电源，红灯亮。 (5)延时保护：在上电、欠压、过压保护切断电源时，延时3-5分钟才可接通电源。 二、方案设计与论证 题目要求设计一个电冰箱保护器。电冰箱对电源的波动范围有一定要求，而供电源其波动幅度常常超出电冰箱的允许波动范围。为了保证电冰箱能安全工作于规定的电源范围，在其的供电源端接入保护电路非常必要。 设计中我们可以利用内部具有两个个比较器的集成块来进行电压比较，使电冰箱在规定的电源范围内工作，超出此范围时不工作，此过程可利用继电器的自动跳变功能来实现；延时保护可以利电容的充放电来实现。 总体框图： 总体框图
三、单元电路设计与参数计算 整流电路采用直流稳压电源设计思路 （1）电网供电电压为交流220V（有效值），50Hz，要获得低压直流输出，首先须采用电源变压器将电网电压降低获得所需要的交流电压。 （2）降压后的交流电压，通过整流电路变成单向的直流电，但其幅值变化大。 （3）脉动大的直流电压须经过滤波电路变成平滑的，脉动小的直流电，即将交流成分滤掉，保留其直流成分。 （4）滤波后的直流电压再通过稳压电路，便可得到基本上不受外界影响的稳定的直流电压输出，供给负载。 直流稳压电源的原理框图分析 我们得出直流稳压电源的工作原理：电路接入幅值为220V、频率为50Hz的市电ui，通过变压器TRIAD，将市电220V的电压幅值调整为合适的电路工作压值u2。通过电源变压器TRIAD输送过来的交流电，再通过图2—1—1中的桥式整流电路BRIDGE，得到单方向全波脉动的直流电压。整流电路BRIDGE将交流电压Ui变换成脉动的直流电压。再经滤波电路滤除较大的纹波成分，输出纹波较小的直流电压U1。常用的整流滤波电路有全波整流滤波、桥式整流滤波等。本设计采用单相桥式整流电路，它的四臂是由四只二极管构成，当变压器B次级的1端为正、2端为负时，二极管D2和D4因承受正向电压而导通，D1和D3因承受反向电压而截止。此时，电流由变压器1端通过D4，再经D2返回2端。当1端为正时，二极管D1、D3导通，D2、D4截止，电流则由2端通过D3，再经D1返回1端。因此，与全波整流一样，在一个周期内的正负半周都有电流流过负载，
电冰箱保护器电路设计 Ap0705122 吕礼锋 一：设计原因及要求 原因：电冰箱对电压的波动范围有一定的要求，但市电有时会不稳定，低于或者高于电冰箱的允许波动电压范围。有时市电会突然断电又来电，这样易使电冰箱的压缩机损坏，因此接入电冰箱的保护电路是非常有必要的。 要求：用LM339和NE555设计一个电冰箱保护器。 （1）当市电过压(V 80 2 ≥)或欠压(V 80 1 ≤)时能自动切断冰箱交流供电电源（2）复电延时功能：从停电到来电时能延时3—5分钟再接通冰箱的交流电源。二：电路设计 1.电路原理 本电路主要用LM339的两个比较器与电位器组成过电压、欠电压检测电路；VT1构成电子开关，当电压在180V~280V范围内时，指示灯D1会发亮，否则会熄灭。NE555组成延时电路。 其工作原理：接通电源后，市电 220v在变压器，整流桥，还有稳压器后，稳定 在直流12V。根据变压器的变压系数，调整电位器RP2与RP3，使市电电压保持在正常范围内，指示灯LED保持发亮。因为C1两端初始电压为0V，555 时基电路的阈值端6 脚为高电平，555 时基电路复位，三极管VT2 截止，继电器K1
的常闭触点保持吸合，电冰箱电源被切断。然后电源向C1 充电，使2、6 两脚电位不断下降，约经过5min，可使电位降至12V电压的1/3，555 时基电路才置位，3 脚输出高电平，VT2 导通，继电器K1通电吸合，其常闭合触点K-1断开，电冰箱通电工作。当交流电网意外断电时，C1 储存电荷通过R2、D5 迅速泄放，当电网恢复供电时，电路又要延迟5min 左右才向电冰箱供电，从而确保电冰箱压缩机不受损坏。当市电电压升高到280V以上，上比较器输出低电平；市电电压下降到180V以下，下比较器输出低电平只要两者之一输出低电平，VT1截止，LED 熄灭。此时6 脚为高电平，555 时基电路复复位，输出端3 脚为低电平，电冰箱电源被切断，从而使电冰箱在电压过高或过低的情况下自动停止工作，保证了电冰箱能安全工作于规定的电源范围内。当电压恢复正常时，电路要延迟 5min左右才向电冰箱供电。
一、摘要 当今社会，电子产品越来越多，已经成为我们生活中不可分割的一部分。现在科学家对电子产品的研究不仅仅是推起出新，对于以前的产品，科学家也是加以改良，让其在原来功能的基础上又新的功能，更加环保，节能，智能，电冰箱就是其中的一种。作为80年代“三大件”之一的电冰箱在新的时代更加受到大家的喜爱，家家都有电冰箱，所以怎么更加节能，怎么样保护冰箱让其寿命更长成为一个发展的方向。 本次设计主在对电冰箱过压，欠压保护以及延时保护方面，对这方面的电路进行设计研究。这种电路的优点是，能够让冰箱在其标准电压之内工作，保护冰箱，并有断电延时，让其更加平稳运行，一定程度上可以延长电冰箱的使用年限。 二、设计目的 1.掌握电压比较电路的设计方法； 2.掌握延时电路的设计方法； 3.增强自己焊接电路的能力； 4.增强分析电路，改正电路的能力； 5.增强团队合作意识。 三、设计任务和性能指标 3.1设计任务 设计一个电冰箱过压、欠压、延时供电电路，可以通过电位模拟器调节过压和欠压，并使用发光二极管指示过压、欠压报警状态，使用发光二极管摸你只是冰箱通电工作状态。冰箱上电时有延时通电要求，保护后恢复供电也要延时送电，延时时间是10秒左右。 3.2 性能指标 1.电压高于9V时，过压指示灯（绿灯）亮，表示电冰箱过压，不工作。 2.电压低于3V时，欠压指示灯（红灯）亮，表示电冰箱欠压，不工作。 3.电压在3V-9V时，正常指示灯（黄灯）亮，表示电冰箱正常工作。 4.电压在正常值临近点处有延时，即冰箱正常工作时有延时保护装置，时间大概是10秒。 四、设计方案 4.1 系统设计方案 本系统主要有以下几个模块组成：过压判断模块、欠压判断模块、与模块、延时模块。 各个模块的具体功能如下： 过压判断模块：用集成芯片LM339比较器，比较输入电压和上限值9V，如果大于9V ，输出低电平，绿灯亮。 欠压判断模块：用集成芯片LM339比较器，比较输入电压和下限值3V，如果小于3V ，输出低电平，红灯亮。 与模块：用两个二极管并联，让其前两个模块都输出高电平的的时候，输出高电平，当有一个输出低电平时，也是输出低电平，冰箱不工作。 延时模块：利用三极管，电容，电阻，二极管，555定时器构成，当输入为高电平时，延时10秒，输出高电平，使冰箱工作，黄灯亮。

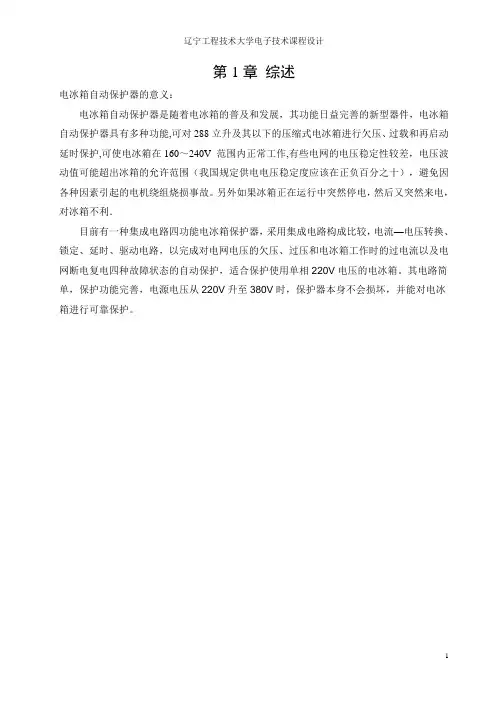

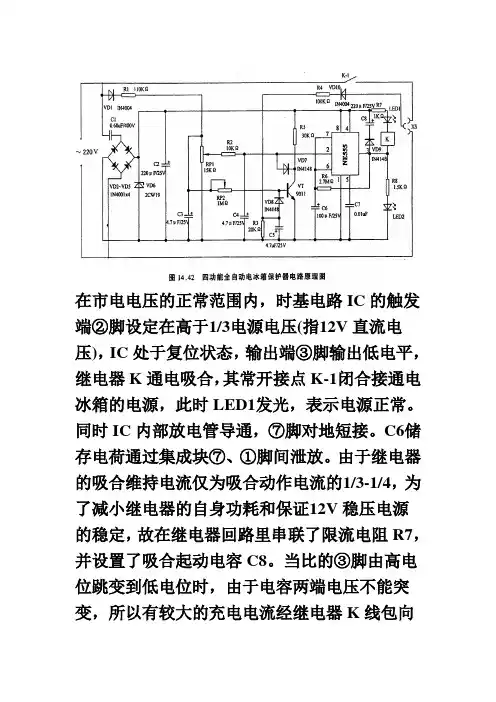

辽宁工程技术大学电子技术课程设计 第1章综述 电冰箱自动保护器的意义： 电冰箱自动保护器是随着电冰箱的普及和发展，其功能日益完善的新型器件，电冰箱自动保护器具有多种功能,可对288立升及其以下的压缩式电冰箱进行欠压、过载和再启动延时保护,可使电冰箱在160～240V 范围内正常工作,有些电网的电压稳定性较差，电压波动值可能超出冰箱的允许范围（我国规定供电电压稳定度应该在正负百分之十），避免因各种因素引起的电机绕组烧损事故。另外如果冰箱正在运行中突然停电，然后又突然来电，对冰箱不利． 目前有一种集成电路四功能电冰箱保护器，采用集成电路构成比较，电流—电压转换、锁定、延时、驱动电路，以完成对电网电压的欠压、过压和电冰箱工作时的过电流以及电网断电复电四种故障状态的自动保护，适合保护使用单相220V电压的电冰箱。其电路简单，保护功能完善，电源电压从220V升至380V时，保护器本身不会损坏，并能对电冰箱进行可靠保护。
马宁：电冰箱自动保护器 第2章方案设计与分析 2.1 对BT33保护器的认识 BT33单结型晶体管（双基极二极管）元件有三个管脚E发射极，B1第一基极，B2第二基极。图2-1为其管脚示意图。 图 2-1 BT33产品主要用途:用于电气设备的双稳态电路及触发、振荡电路.二、产品电参数:型号分压比ην基极间电阻RBB(KΩ)发射极与第一基极反向电流IEB10(uA)饱和压降VEB1(V)峰点电流Ip(uA)谷点电流IV(mA)谷点电压Vv(V)调制电流IB2(mA)总耗散功率Pt(mW)。 2.2 电冰箱自动保护器方案设计与分析 2.2.1 设计方案 图2-2 电路如图2-2所示，BT33组成延时电路。刚接通电源时，继电器J1不工作，接点J1-2
目录 一、设计任务和指标要求．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．2 二、设计框图及整机概述．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．3 三、各单元电路的设计方案及原理说明．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．3 四、仿真调试过程及结果分析．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．6 五、设计、安装及调试中的体会．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．9 六、对本次课程设计的意见及建议．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．10 七、参考资料．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．10 八、附录．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．11 附件1 整机逻辑电路图．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．11附件2 元器件清单．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．12
一、设计任务书 1、设计时间：2010.7.5～2010.7.9 2、地点：I404 3、课程设计题目：电冰箱保护器的设计 4、设计内容及要求： 1）设计内容： 1、设计电冰箱保护器，使其具有过压，欠压，上电延迟功能． 2、电压在180V~250V范围内正常供电，绿灯指示，正常范围可根据需要进行调节． 3、过压，欠压保护：当电压低于设计允许最低电压或高于设定允许最高电压时，自动切断电源，且红灯指示． 2）设计参数 1、上电，过压，欠压保护或瞬时断电时，延迟３～５min才允许接通电源． 2、负载功率＞２００Ｗ． 3）设计要求： 1、选取单元电路及元件； 2、设计总体电路原理图； 3、整体电路的联调（完成全电路理论设计、仿真、调试）； 4、撰写设计报告。
引言 在日常生活中，在日常生活中，由于外部环境的变化、各个用户的用电情况的改变而起电压较大的波动或电力系统的突然中断与连接，但是对于电冰箱它要求工作在比较稳定的情况下，长时间的过压、欠压，突然断电、上电都会对电冰箱的性能造成不同程度的损害影响它的使用寿命，情况严重一点甚至导致电冰箱烧坏。还有我们在使用电冰箱是会发现电冰箱用久了，当去开冰箱是手会麻一下，如果这样的话你就要注意了，可能用久了某些元件老化，出现了漏电情况，存在安全隐患。鉴于这一系列问题，我们就要为其设计一个保护器、报警器来进行保护我们的电冰箱、保证我们的安全。本次我们探讨的课题就是与之相关的电冰箱保护器、报警器设计 通过本课题的设计，培养学生掌握电子技术的科学实验规律，熟悉实验技术，测量技术等实验研究方法，学会运用Protelse99、EWB、ptoteus等软件进行辅助设计，使其具有独立实验研究的能力，以便在未来的工作中开拓创新。在设计产品时，为了使电器设备工作性能更加稳定，设计电器设备时须增加对产品的安全与稳定等指标的重视的理念。加深对电路理论知识的理解和掌握，更主要的是学习和掌握科学实验研究方法。学会运用理论和实验两种研究方法，解决实际问题。
目录 引言 (2) 设计任务书 (3) 第一章方案论证 (4) 1.1数电法设计方案 (4) 1.2单片机设计方案 (4) 1.3数模结合法设计方案 (5) 第二章单元电路设计 (5) 2.1 电源电路设计 (5) 2.2采样比较电路设计 (6) 2.2.1芯片介绍 (6) 2.2.2 LM339芯片的基本运用。 (7) 2.2.3设计电路 (9) 2.3定时及开关电路设计 (10) 2.3.1 555芯片介绍 (10) 2.3.2用555定时器单稳态触发器 (11) 2.3.3继电器介绍 (12) 2.4漏电报警电路设计 (13) 2.4.1电器设备漏电的种类及原因分析 (13) 2.4.2漏报警电电路 (14) 第三章总电路及原理分析 (14) 3.1电冰箱保护电路总电路及其说明 (14) 3.1.1电冰箱保护电路工作原理 (15) 3.2元器件的参数设定 (15) 3.3电路仿真 (16) 3.3.1仿真软件介绍 (16) 3.3.2电路仿真 (16) 第四章原理图的生成及PCB板的制作 (19) 4.1 原理图的生成及其原理图 (19) 4.2 PCB板的制作 (19) 第五章元件的安装和电路的测试 (20) 5.1元件的安装 (20) 5.2 电路的测试和调试 (20) 5.2.1测试注意 (20) 5.1.2测试结果 (20) 设计心得 (21)

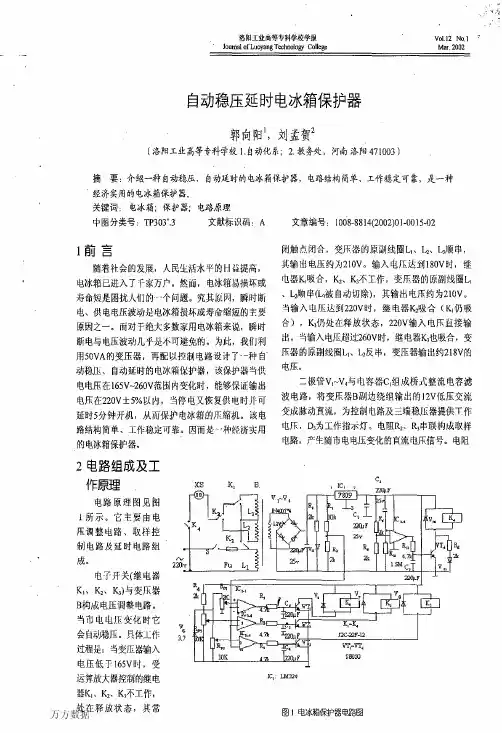

洛阳工业高等专科学校学报 Ｊｏｕ哺ａｌｏｆＬｕｏｙａｎｇＴｅｃｈｎｏｌｏｇｙＣｏｌｌｅｇｅＶｏｌｌ２Ｎ０１ｉＭａｒ２００２ 自动稳压延时电冰箱保护器 郭向阳１，刘孟贺２ （洛阳工业高等专科学校１．自动化系；２教务处，河南洛阳４７１００３） 摘要：介绍一种自动稳压、自动延时的电冰箱保护器，电路结构简单、３－作稳定可靠，是一种经济实用的电冰箱保护器。 关键词：电冰箱；保护器；电路原理 中图分类号：ＴＰ３０Ｔ．３文献标识码：Ａ文章编号：１００８—８８１４（２００２）０１—００１５。０２ １前言 随着社会的发展，人民生活水平的Ｈ蕊提高，电冰箱已进入了千家万户。然而，电冰箱易损坏或寿命短是困扰人们的一个问题。究其麒冈，瞬时断电、供电电压波动是电冰箱损坏或寿命缩短的主要原因之一。而对于绝大多数家用电冰箱来说，瞬时断电与电压波动几乎是小可避免的。为此，我１＇ｉ＇Ｊ；ＦＩＪ用５０ＶＡ的变压器，再配以控制电路设计了一一种自动稳压、自动延时的电冰箱保护器，该保护器当供电电压在１６５Ｖ～２６０Ｖ范围内变化时，能够保江输出电压在２２０Ｖ±５％以内，当停电又恢复供电时外可延时５分钟开机，从而保护电冰箱的压缩机。该电路结构简单、工作稳定可靠。因而是一种经济实用的电冰箱保护器。 ２电路组成及工 作原理 电路原理图见图 ｌ所示。它主要由电 压调整电路、取样控 制电路及延时电路组 成。 电子开关（继电器 Ｋｔ、Ｋｚ、Ｋ３）与变压器 Ｂ构成电压调整电路。 当市电电压，变化时它 会自动稳压。具体工作 过程是：当变压器输入 电压低于１６５Ｖ时，受 运掉放大器控制的继电 器Ｋｌ、Ｋ２、Ｋ，不工作， 处在释放状态，其常闭触点闭合，变压器的原副线圈ｈ、ｋ、Ｕ顿串，其输出电压约为２１０Ｖ。输入电压达剑１８０Ｖ时，继电器蝎吸合，Ｋ：、如不工作，变压器的原副线圈ｋ、ｋ顺串（ｋ被自动切除），其输出电压约为２１０Ｖ。当输入电压达到２２０ｖ时，继电器Ｋ２吸合（Ｋ．仍吸合），№仍处在释放状态，２２０Ｖ输入电乐直接输出。当输入电压超过２６０Ｖ时，继电器Ｋ３也吸合，变压器的原副线圈Ｌ．、ｋ反串，变压器输出约２１８Ｖ的电压。 二极管ｖ。—ｖ。与电容器ｃ，组成桥』℃整流电容滤波电路，将变压器Ｂ副边绕组输出的】２ｖ低压交流变成脉动直流，为控制电路及三端稳压器提供Ｔ作屯压，Ｄｓ为工作指示灯。电阻Ｒ２、Ｒ３串联构成取样电路，产牛随市电电压变化的直流电压信号。电阻 图Ｉ电冰箱保护器电路图 万方数据
